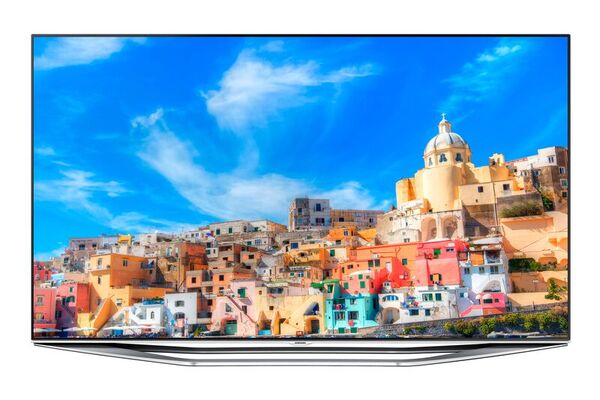

Mode d'emploi téléviseur Samsung TV Hospitality - HC890 - 55''

Présentation

Les figures et illustrations contenues dans ce mode d'emploi sont fournies pour référence uniquement. Elles peuvent différer de l'aspect réel du produit. La conception et les spécifications du produit sont susceptibles d'être modifiées sans préavis.

Instructions Ce téléviseur propose des fonctionnalités interactives via un boîtier set-back box (SBB/STB) connecté au téléviseur et d'autres téléviseurs sur un système contrôlé par ordinateur pour les hôtels et autres lieux d'accueil. Interactif : à sa première mise sous tension, le téléviseur envoie une commande pour identifier le SBB/STB. En cas d'identification, il passe en mode EN LIGNE et le contrôle passe entièrement par le SBB/STB. En mode EN LIGNE, le téléviseur ne reçoit plus les commandes infrarouges (Samsung Remote) et fonctionne selon le protocole d'interface. Autonome : si le SBB/STB n'est pas identifié, le téléviseur passe en mode AUTONOME avec un fonctionnement restreint.

Modes de fonctionnement Si ce téléviseur (en mode Hotel) fonctionne avec un SBB/STB, il s'agit d'un des deux états suivants : • EN LIGNE ou AUTONOME. En mode AUTONOME, le téléviseur fonctionne comme un téléviseur d'hôtel, mais sans communication active. Cela évite que les invités ne déconnectent le SBB/STB pour détourner le système.

Hotel TV (TV hôtel) Mode Hotel activé)

SBB/STB en ligne si un succès en 10 tentatives

SBB/STB en ligne 10 échecs consécutifs

Etat SBB/STB Tentative toutes les 2 secondes

Mode En ligne Poll Rate 20/sec (Fréquence d'interrogation 20/s) Pour régler les informations des modes Autonome ou Interactif, reportez-vous aux pages 21-24 (Réglage des données de l'option Hotel : mode Autonome et mode Interactif). • Certaines opérations peuvent être limitées pour éviter que les clients ne « détournent » le système du téléviseur. • Absence de menu principal (Mode Interactif) ou de menu des chaînes, menu principal Plug & Play (mode Autonome) • Limitation du volume et verrouillage ou déverrouillage des touches du panneau

Avertissement d'image fixe Evitez d'afficher sur l'écran des images fixes (telles que des photos au format JPEG) ou des éléments d'images fixes (tels que des logos de programmes TV, un format d'image 4:3 ou panoramique, des bandeaux d'actualités ou d'informations boursières au bas de l'écran, etc.). L'affichage permanent d'images fixes risque, en effet, d'entraîner une usure irrégulière du phosphore d'écran, ce qui peut entraîner une dégradation de la qualité d'image. Pour atténuer les risques, suivez scrupuleusement les recommandations suivantes : • Evitez d'afficher longuement la même chaîne de télévision. • Essayez toujours d'afficher l'image en plein écran ; pour obtenir une correspondance optimale, utilisez le menu de format d'image du téléviseur. • Réduisez les valeurs de luminosité et de contraste sur le minimum requis pour obtenir la qualité d'image souhaitée. L'utilisation de valeurs trop élevées risque d'accélérer le processus de brûlure. • Utilisez fréquemment toutes les fonctions du téléviseur conçues pour réduire le phénomène de rémanence et la brûlure d'écran. Pour plus d'informations à ce sujet, consultez la section appropriée du mode d'emploi.

Sécurisation de l'espace d'installation Maintenez les distances requises entre le produit et les autres objets (par exemple, les murs) afin de garantir une ventilation adaptée. Le non-respect de ces distances peut provoquer un incendie ou un problème au produit en raison d'une augmentation de la température interne de celuici.

✎✎ Lors de l'utilisation d'un pied ou d'un support mural, utilisez uniquement les pièces fournies par Samsung Electronics. xx L'utilisation de pièces fournies par un autre fabricant peut occasionner un problème au niveau du produit ou la chute de celui-ci, ce qui pourrait vous blesser.

✎✎ L'aspect peut varier en fonction du produit. Installation avec un pied.

Installation avec un support de montage mural. 10 cm

yy Instructions................................................................................................................................................................ 2 yy Modes de fonctionnement......................................................................................................................................... 2 yy Avertissement d'image fixe........................................................................................................................................ 2 yy Sécurisation de l'espace d'installation. ...................................................................................................................... 2 yy Accessoires............................................................................................................................................................... 4 yy Installation du support du téléviseur LED.................................................................................................................... 5 yy Présentation du panneau de branchement. ............................................................................................................... 6 yy Utilisation du contrôleur du téléviseur (touche de l'écran)........................................................................................... 8 yy Samsung Smart Control............................................................................................................................................. 9 yy Présentation de la télécommande............................................................................................................................ 12 yy Connexion du téléviseur au SBB.............................................................................................................................. 13 yy Raccordement des enceintes de salle de bains. ...................................................................................................... 15 yy Connexion du disque

✎✎Vérifiez que les éléments suivants sont inclus avec votre téléviseur LED. S'il manque des éléments, contactez votre revendeur.

✎✎Les couleurs et les formes des éléments peuvent varier en fonction des modèles. yy Smart Touch Control et piles (AA x 2) yy Télécommande et piles (AAA x 2) yy Guide de configuration rapider

yy Cordon d'alimentation / Câble de données yy Instructions destinées au propriétaire Manuel de sécurité (non disponibles dans tous les pays)

✎✎Selon le modèle, il se peut que le pied et les vis ne soient pas inclus. ✎✎Selon le fournisseur SI, le câble de données est susceptible de ne pas être inclus.

Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) (Applicable dans les pays de l’Union Européenne et dans d’autres pays européens pratiquant le tri sélectif) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux. Elimination des batteries de ce produit (Applicable aux pays de l’Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place.) Le symbole sur la batterie, le manuel ou l’emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L’indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l’environnement. Afin de protéger les ressources naturelles et d’encourager la réutilisation du matériel, veillez à séparer l

Installation du support du téléviseur LED Composants du support Lors de l'installation du support, utilisez les composants et accessoires fournis. La forme du support du produit peut varier en fonction du modèle.

yy Support de guidage (2EA)

✎✎ Placez un chiffon doux sur la table pour protéger le téléviseur puis posez ce dernier dessus, écran orienté vers le bas. ✎✎ Insérez le support de guidage dans la fente située au bas du téléviseur. ✎✎ Faites-le coulisser et emboîtez-le jusqu'au bout, dans le sens de la flèche.

Serrez d'abord la partie inférieure de la vis, puis alignez la partie supérieure. D

Si l'écran penche d'un côté ou de l'autre, essayez de le remboîter (étape 2 ).

✎✎ Assurez-vous de bien raccorder le support de guidage au téléviseur.

✎✎remarque

yy Assurez-vous de bien faire la distinction entre l'avant et l'arrière de chaque composant avant leur mise en place. yy Assurez-vous d'avoir au moins deux personnes disponibles pour soulever et déplacer le téléviseur. Français

Présentation du panneau de branchement

9 ✎✎Lorsque vous branchez un périphérique externe à votre téléviseur, assurez-vous que celui-ci est éteint. ✎✎Lorsque vous branchez un périphérique externe, faites correspondre les couleurs de la borne de connexion et du câble. 1 AV IN –– Connectez les câbles audio au connecteur "R-AUDIO-L » de votre TV et aux prises de sortie audio correspondantes sur un périphérique A/V. –– Permet de raccorder une prise vidéo / audio à composantes. –– Branchez les câbles audio RCA (en option) sur la prise "R - AUDIO – L" située à l'arrière du téléviseur et leurs autres extrémités sur les prises de sortie audio correspondantes du périphérique externe. –– Lors de la connexion à AV IN, la couleur de la prise AV IN [Y/VIDEO] (vert) ne correspond pas à celle du câble vidéo (jaune). 2 USB (5V 0.5A)

xx Les dimensions standard pour tous les kits de fixation murale sont indiquées dans le tableau ci-dessous. xx Un manuel d'installation détaillé et toutes les pièces nécessaires au montage sont fournis avec le kit de fixation mural. xx N'utilisez pas de vis non conformes aux spécifications des vis VESA standard. xx N’utilisez pas de vis non conformes aux spécifications des vis VESA standard. xx Pour les fixations murales non conformes aux spécifications des vis VESA standard, la longueur des vis peut varier, selon leurs caractéristiques.

xx Ne serrez pas trop les vis : cela pourrait endommager le produit ou provoquer sa chute, entraînant des blessures corporelles. Samsung ne peut être tenue responsable de ce type d'accident.

xx Samsung ne peut être tenue responsable de tout dommage au produit ou toute blessure corporelle dans le cas de

l'utilisation d'une fixation murale non-VESA ou non spécifiée, ou si l'utilisateur ne suit pas les instructions d'installation du produit. xx Lors du montage, l’inclinaison du téléviseur ne doit pas dépasser 15 degrés.

N'installez pas votre kit de fixation murale lorsque le téléviseur est allumé. Vous risqueriez de vous électrocuter.

Fixation du téléviseur au mur

Attention : si vous tirez ou poussez le téléviseur ou si vous grimpez dessus, il risque de tomber. Veillez notamment à ce que vos enfants ne se suspendent pas au téléviseur ni le déséquilibrent. Cela pourrait faire basculer le téléviseur et occasionner des blessures graves, voire entraîner la mort. Respectez toutes les précautions de sécurité indiquées dans la brochure relative à la sécurité fournie avec votre téléviseur. Pour une stabilité et une sécurité accrues, vous pouvez acheter et installer le dispositif antichute comme décrit ci-dessous.

Installation du kit de support TV : 1. Glissez les vis dans les colliers, puis fixez-les solidement au mur. Assurez-vous que les vis ont été fermement fixées au mur. -- En fonction du type de mur, il est possible que vous ayez besoin de matériel supplémentaire, tel que des chevilles. -- Les colliers, les vis et le cordon requis ne sont pas fournis et doivent être achetés séparément. 2. Retirez les vis situées sur la partie centrale arrière du téléviseur, placez les vis dans les bagues, puis fixez-les à nouveau sur le téléviseur. -- Dans ce cas, achetez des vis présentant les caractéristiques suivantes. -- Caractéristiques des vis : Pour un téléviseur de 40 à 60 pouces : M8 3. Reliez les colliers fixés au téléviseur et ceux fixés sur le mur à l'aide d'un câble solide, puis attachez-les fermement. -- Placez le téléviseur près du mur afin qu'il ne bascule pas vers l'arrière. -- Il est recommandé de placer la chaînette de façon à ce que les colliers fixés au mur soient placés à la même hauteur ou plus bas que ceux fixés au téléviseur.

-- Détachez le cordon avant de déplacer le téléviseur. 4. Vérifiez régulièrement que les connexions ne présentent aucun signe d'endommagement. Si vous avez un doute quant à la sécurité des connexions, contactez un installateur professionnel.

Fixez les câbles à l'aide du porte-câble

Verrou antivol Kensington Le verrou antivol Kensington n'est pas fourni par Samsung. Il s'agit d'un dispositif utilisé pour fixer physiquement le système dans le cas d'une utilisation dans un endroit public. L'aspect du verrou et la méthode de verrouillage peuvent différer de l'illustration en fonction du fabricant. Consultez le manuel fourni avec le verrou Kensington pour obtenir des instructions d'utilisation supplémentaires. Pour vérrouiller l'appareil, procédez comme suit :

✎✎Une icône "K" est présente à l'arrière du téléviseur. Un verrou Kensington se trouve à côté de l'icône "K".

1. Enroulez le câble de verrouillage Kensington autour d'un objet large et fixe tel qu'un bureau ou une chaise.

2. Glissez le bout du câble auquel est attaché le verrou dans la boucle du câble de verrouillage Kensington. 3. Insérez le dispositif de verrouillage dans la fente Kensington de l'appareil (1). 4. Fermez le verrou. Ces instructions sont d'ordre général. Pour de plus amples informations, consultez le manuel d'utilisation fourni avec le dispositif de verrouillage.

✎✎Le dispositif de verrouillage est vendu séparément. ✎✎L'emplacement du verrou Kensington peut varier en fonction du modèle.

Usb (hdd/1.0a) / cloning

–– Prise utilisée pour les mises à jour logicielles, la fonction Accueil contenu, etc. –– Connexion de maintenance. 3 HDMI IN 1, 2(DVI), 3(ARC): Permet de raccorder la fiche HDMI d'un périphérique équipé d'une sortie HDMI.

✎✎ Aucune connexion audio n'est nécessaire pour une connexion HDMI-HDMI. ✎✎ Utilisez la prise HDMI IN 2(DVI) pour une connexion DVI à un périphérique externe. Utilisez un câble ou un adaptateur DVI-HDMI pour la connexion vidéo et les prises PC/DVI AUDIO IN pour le son.

Ant in (satellite), (air/cable)

–– Pour afficher les chaînes de télévision correctement, le téléviseur doit recevoir un signal depuis l'une des sources suivantes : –– une antenne extérieure / un système de télédistribution par câble Français

5 HEADPHONE JACK: Un casque peut être connecté à la prise casque de votre téléviseur. Lorsque le casque est branché, les enceintes intégrées n'émettent plus de son. 6 HP-ID : Connectez simultanément le câble aux prises HP-ID et Casque ainsi qu'à un boîtier pour écouteurs distinct. Voir page 16. Lorsque vous connectez le casque à un boîtier pour écouteurs, il fonctionne de la même façon que pour la fonction casque. Modes d'affichage Vous pouvez aussi sélectionner l'une des résolutions standard figurant dans la colonne Résolution. Le téléviseur règlera automatiquement la résolution choisie. Après avoir connecté un ordinateur au téléviseur, définissez la résolution de l'écran pour le téléviseur sur l'ordinateur. La résolution optimale est de 1920 x 1080 à 60 Hz. Si vous définissez une autre résolution que celles présentées dans le tableau ci-dessous, il est possible que le téléviseur n'affiche rien. Veuillez définir la résolution correctement en vous reportant au manuel d'utilisation de l'ordinateur ou de sa carte graphique. Les résolutions indiquées dans le tableau sont recommandées.

✎✎La résolution optimale est de 1920 X 1080 à 60 Hz. Mode

Fréquence horizontale (kHz)

Fréquence d'horloge pixels (MHz)

Polarité synchronisée (H/V)

640 x 480 832 x 624 1152 x 870

Vesa dmt

640 x 480 640 x 480 640 x 480 800 x 600 800 x 600 800 x 600 1024 x 768 1024 x 768 1024 x 768 1152 x 864 1280 x 1024 1280 x 1024 1280 x 720 1280 x 800 1280 x 960 1366 x 768 1440 x 900 1600 x 900RB 1680 x 1050 1920 x 1080

31,469 37,861 37,500 37,879 48,077 46,875 48,363 56,476 60,023 67,500 63,981 79,976 45,000 49,702 60,000 47,712 55,935 60,000 65,290 67,500

59,940 72,809 75,000 60,317 72,188 75,000 60,004 70,069 75,029 75,000 60,020 75,025 60,000 59,810 60,000 60,015 59,887 60,000 59,954 60,000

25,175 31,500 31,500 40,000 50,000 49,500 65,000 75,000 78,750 108,000 108,000 135,000 74,250 83,500 108,000 85,500 106,500 108,000 146,250 148,500

-/-/-/+/+ +/+ +/+ -/-/+/+ +/+ +/+ +/+ +/+ -/+ +/+ +/+ -/+ +/+ -/+ +/+

✎✎Lorsque vous utilisez une connexion avec câble HDMI/DVI, vous devez utiliser la prise HDMI IN 1(DVI). ✎✎Le mode entrelacé n'est pas pris en charge. ✎✎Le téléviseur peut fonctionner de façon anormale si le format vidéo sélectionné n'est pas standard. ✎✎Les modes Separate et Composite sont pris en charge. SOG n'est pas pris en charge. 7 RJP: Ce port de communication RJP (Remote Jack Pack) permet de connecter différents périphériques au module supplémentaire afin d'améliorer l'utilisation du périphérique. 8 PC/DVI AUDIO IN : Permet de raccorder la fiche de sortie audio de votre PC. 9 VOL-CTRL: Permet de contrôler le volume du haut-parleur de la salle de bains. Connectez le boîtier mural de salle de bains et le port VOL-CTRL. 0 VARIABLE AUDIO OUT: Utilisé pour la sortie audio du haut-parleur de la salle de bains. Permet de connecter le boîtier mural de salle de bains et le port variable (RCA).

! data

–– Permet de gérer la communication de données entre le téléviseur et le SBB. –– La prise TV est de type RJ-12. @ PC IN : Raccordez la fiche de sortie vidéo de votre PC. # LAN: Connecté à un réseau LAN câblé à l'aide d'un câble CAT 7. Français

Utilisation du contrôleur du téléviseur (touche de l'écran) Le Contrôleur TV est un bouton multi-directionnel qui permet la navigation sans télécommande.

✎✎Certaines fonctions exigeant un code PIN peuvent ne pas être disponibles. ✎✎La couleur et la forme du produit peuvent varier en fonction du modèle. ✎✎Pour quitter le menu, veuillez appuyer sur le bouton pendant plus d’une seconde. ✎✎Lorsque vous sélectionnez la fonction en déplaçant le contrôleur vers le haut, le bas, la gauche ou la droite, veillez à ne pas appuyer sur ce dernier. Si vous appuyez dessus, vous ne pouvez plus vous en servir pour effectuer un déplacement dans ces directions.

Menu Fonction Contrôleur TV L'image apparaît lorsque vous êtes en face du moniteur.

Capteur de la télécommande Lorsque vous utilisez le Samsung Smart Control, le témoin de veille ne fonctionne pas (à l'exception du bouton P).

Permet d'allumer le téléviseur en appuyant sur le contrôleur en mode Veille.

Permet de régler le volume en déplaçant le contrôleur de gauche à droite lorsque le téléviseur est allumé.

Permet de sélectionner une chaîne en déplaçant le contrôleur de haut en bas lorsque le téléviseur est allumé.

Utilisation du menu Fonction

Appuyez sur le contrôleur lorsque le téléviseur est allumé afin de faire apparaître l'écran du menu des fonctions. Pour faire disparaître cet écran, appuyez une nouvelle fois.

Permet de sélectionner le MENU(m) en déplaçant le contrôleur dans l'écran du menu des fonctions. Le menu OSD s'affiche sur l'écran du téléviseur.

Permet de sélectionner la Source(s) en déplaçant le contrôleur dans l'écran du menu des fonctions. La liste Source s'affiche.

Lorsque le menu de fonction est visible, sélectionnez SMART HUB (™) en déplaçant le contrôleur vers le haut. L'écran principal SMART HUB apparaît. Sélectionnez une application en déplaçant le contrôleur, puis en appuyant sur celui-ci.

Permet de sélectionner la fonction Eteindre(P) afin de mettre le téléviseur hors tension en déplaçant le contrôleur dans l'écran du menu des fonctions.

✎✎Pour fermer le Menu, SMART HUB, ou la Source, appuyez sur le contrôleur pendant plus de 1 seconde. Mode veille Ne laissez pas le téléviseur en mode veille pendant de longues périodes (lorsque vous partez en vacances, par exemple). Même s'il est en veille, l'appareil consomme toujours une petite quantité d'énergie. Il est préférable de débrancher le cordon d'alimentation.

✎✎Les couleurs et la forme peuvent varier en fonction du modèle. Permet de mettre sous tension et hors tension le téléviseur. Permet d'utiliser la fenêtre de recherche. ( Non disponible )

Permet de changer le volume.

¢: Permet d'activer et de désactiver le son. AD:Maintenez cette touche enfoncée pour afficher le panneau Raccourcis d'accessibilité. Sélectionnez les options pour les activer ou les désactiver.

La télécommande virtuelle affichée à l'écran vous permet d'entrer facilement des chiffres, de contrôler du contenu ou encore d'utiliser des fonctions.

Permet de changer la source.

Permet de lancer la reconnaissance vocale. Lorsque l'icône du micro s'affiche sur l'écran, énoncez une commande vocale dans le microphone. -- Énoncez votre commande vocale à une distance de 10 à 15 cm du microphone et à un volume approprié.

Permet de changer la chaîne. -- Touchpad: Posez un doigt sur le Touchpad et déplacez le Samsung Smart Control. Le pointeur à l'écran se déplace dans la même direction et selon la même amplitude que le Samsung Smart Control. Appuyez sur le Touchpad pour exécuter l'élément mis en évidence. -- < > ¡ £: Permet de déplacer le pointeur ou la sélection.

RETURN: Permet de revenir au menu précédent. En outre, appuyer sur ce bouton lorsque vous regardez la télévision vous permet de revenir à la chaîne précédente. EXIT: Appuyez sur ce bouton et maintenez-le enfoncé pour quitter toutes les applications en cours d'exécution.

Utilisez ces boutons avec des fonctions spécifiques. Utilisez ces boutons conformément aux instructions affichées sur l'écran du téléviseur.

GUIDE: Permet d'afficher la programmation de la diffusion sur des chaînes numériques. CH.LIST: Appuyez sur ce bouton et maintenez-le enfoncé pour lancer CH.LIST.

Permet de lancer Smart Hub. Si vous appuyez sur SMART HUB alors qu'une application est en cours d'exécution, celle-ci se ferme.

Bouton de couleur: Ces boutons de couleur permettent d'accéder à des options supplémentaires propres à la fonction en cours d'utilisation. -- MENU: Appuyez sur ce bouton et maintenez-le enfoncé pour afficher un menu sur l'écran. -- REC: Appuyez sur ce bouton et maintenez-le enfoncé pour enregistrer l'émission. -- INFO: Appuyez sur ce bouton et maintenez-le enfoncé pour afficher les informations sur le fichier multimédia ou la chaîne numérique actuelle.

Permet d'activer le Mode Foot afin de bénéficier de conditions optimales pour regarder des émissions sportives.

M.SCREEN: Vous pouvez partager l'écran et utiliser diverses fonctions telles que regarder la télévision, naviguer sur le Web, visionner des vidéos, etc. Consultez la section "e-Manual" pour plus d'informations.

Insertion des piles dans le Samsung Smart Control Pour utiliser le Samsung Smart Control, vous devez tout d'abord insérer les piles dans l'unité, comme illustré ci-dessous.

Ch list

Affiche la liste des chaînes à l'écran.

basculer vers l'écran HOME.

Permet d'afficher le menu principal à l'écran.

Permet de sélectionner rapidement les fonctions fréquemment utilisées.

Permet d'afficher des informations à l'écran. CLOCK : Lorsque vous appuyez sur la touche INFO alors que le téléviseur est en veille, l'écran du téléviseur affiche l'heure.

Permettent de sélectionner des éléments de menu à l'écran et de modifier les valeurs des menus. Revenir au menu précédent. Boutons dans Liste des chaînes, dans le menu Accueil contenu, etc. .

Permet de quitter le menu.

Utilisez ces boutons avec les modes Accueil contenu.

Permet d'afficher l'application Accueil contenu.

D ALARM: appuyez sur l'heure à laquelle vous voulez que le téléviseur s'allume. W: Permet d'allumer et d'éteindre l'image 3D. (Non disponible) SUBT.: permet d'afficher les sous-titres numériques. ' : arrêter.

Installation des piles (type de pile : AAA)

✎✎ remarque

• Utilisez la télécommande à une distance maximale de 7 mètres du téléviseur. • Une lumière intense peut affecter le bon fonctionnement de la télécommande. Evitez de l'utiliser à proximité d'une lampe fluorescente spéciale ou d'une enseigne au néon. • La couleur et la forme peuvent varier en fonction du modèle. • Les boutons "ACCUEIL" et "3D" de la télécommande ne sont pas pris en charge. Lorsque vous appuyez sur ces boutons, le téléviseur ne répond pas.

Connexion du téléviseur au SBB Panneau arrière du téléviseur

• Vous devez vous procurer une carte d'interface commune CI ou CI+ auprès d'un fournisseur local de diffusion par câble. • Lorsque vous sortez la carte d'interface commune (CI ou CI+), tirez-la délicatement. Une chute pourrait en effet l'endommager. • Insérez la carte d'interface commune CI ou CI+ dans le sens indiqué sur celle-ci. • L'emplacement de la fente COMMON INTERFACE peut varier en fonction du modèle. • La carte d'interface commune (CI ou CI+) n'est pas prise en charge dans certains pays et certaines régions ; vérifiez auprès de votre revendeur agréé. • Si vous rencontrez des problèmes, contactez le fournisseur d'accès. • Insérez la carte CI ou CI+ qui prend en charge les paramètres actifs de l'antenne. L'image sera déformée, voire invisible.

Réglage des données de l'option Hotel (Hôtel) Accès : Appuyez dans l'ordre sur les boutons MUTE → 1 → 1 → 9 → ENTERE. (Le mode Autonome est défini à partir du mode Hospitality (Lieu d'accueil).) Pour quitter ce menu : éteignez l'appareil puis rallumez-le.

✎✎Selon le modèle et la région, certains menus ne sont PAS disponbles sur le téléviseur. Fonction Hotel TV (TV hôtel) Catégorie

Description Sélection du mode Hospitality. • Mode Interactive (Interactif) : le téléviseur fonctionne avec SI STB ou SBB. • Mode Standalone (Autonome) : le téléviseur fonctionne seul, sans SI STB ni SBB. • •

Mode Interactive (Interactif) : Samsung / OCC / MTI / Nstreams / Enseo / Cardinal / Guestek / Seachange / MDC / Innvne Mode Standalone (Autonome) : Smoovie

Définition des valeurs par défaut qui seront appliquées lorsque le téléviseur sera allumé. • User Defined (Défini par l'utilisateur) : permet de régler manuellement les options Power On Channel (Chaîne sélectionnée à la mise sous tension) et Channel Type (Type de chaîne). Voir Power On Channel et Channel Type ci-dessous. • Last Saved (Dernier enregistrement) : si vous sélectionnez cet élément, lorsque le téléviseur s'allume, il affiche la chaîne sur laquelle il était réglé au moment où il a été éteint.

Lorsque le téléviseur s'allume, il passe automatiquement sur cette chaîne.

Sélection d'une chaîne : AIR (analog air band), DTV (digital air band), CATV (analog cable band), CDTV (digital cable band)

Le téléviseur s'allume avec ce niveau de volume en mode Hospitality Stand Alone (Autonome).

Réglage du volume minimal que l'utilisateur peut définir en mode Hospitality Stand Alone (Autonome).

Réglage du volume maximal que l'utilisateur peut définir en mode Hospitality Stand Alone (Autonome).

Sélection de la source d'entrée qui s'affiche sur le téléviseur lorsqu'il s'allume.

User Defined (Défini par l'utilisateur) : permet de régler manuellement le volume à la mise sous tension. Voir Power On Volume (Volume à la mise sous tension) ci-dessous. Last Saved (Dernier enregistrement) : lorsque le téléviseur s'allume, le niveau du volume est le même qu'au moment où il a été éteint.

Détermine l'état du téléviseur lorsque le courant revient après une panne ou après que vous avez débranché puis rebranché le téléviseur. • LAST Option (Option DERNIER) : revient au dernier mode d'alimentation. Si le téléviseur était en mode Standby (Veille), il revient au mode Standby (Veille). S'il était allumé, il se rallume. • Power On (Mise sous tension) : Lorsque le courant revient, le téléviseur s'allume. • Standby (Veille) : Lorsque le courant revient, le téléviseur passe en mode Standby (Veille).

Offre un accès direct et immédiat à certaines options du menu Channel (Chaîne) de l'utilisateur, telles que Auto Program (Programmation automatique), Antenna Selection (Sélection de l'antenne), etc.

L'option Channel Editor (Editeur de chaînes) vous permet de modifier les chaînes mémorisées sur le téléviseur. L'éditeur de chaînes vous permet : • de modifier le nom et le numéro d'une chaîne et de trier les chaînes dans l'ordre qui vous convient ; • d'appliquer l'option de masquage des images aux chaînes que vous sélectionnez (cette option masque les images d'une chaîne et n'en émet que le son, avec une icône représentant un haut-parleur affichée à l'écran). L'option Channel Editor (Editeur de chaînes) vous permet également de consulter facilement des informations sur chaque chaîne, sans avoir à les afficher directement.

Cette option permet d'afficher/de parcourir simultanément toutes les chaînes, quel que soit le type d'antenne (hertzienne/câblée ou satellite). • On (Activé) : lorsque cette option est activée, un client peut accéder à l'intégralité de la carte des chaînes (Channel Map), quel que soit le type d'antenne sélectionné. Dans la liste des chaînes figurent également les chaînes de type hertzien et câble. • Off (Désactivé) : lorsque cette option est réglée sur OFF (Désactivée), le client peut uniquement accéder à la carte des chaînes correspondant au type d'antenne sélectionné [HERTZIENNE/CABLE ou satellite]. Dans la liste des chaînes/l'option Channel Editor (Editeur de chaînes) ne figurent que les chaînes avec le type d'antenne sélectionné.

On (Activé) : vérification du numéro de chaîne du programme DTV (l'éditeur de chaîne DTV n'est pas accessible). Off (Désactivé) : pas de vérification du numéro de chaîne du programme DTV (l'éditeur de chaîne DTV est accessible, mais la mise à jour d'autres numéros de programme de chaîne n'est pas prise en charge).

Fonction Hotel TV (TV hôtel) Catégorie

Description En cas de discordance entre les données de la carte des chaînes et les données transmises, le téléviseur recherche automatiquement les chaînes de manière à restaurer les données/paramètres dans la carte des chaînes. • On (Activé) : lorsque l'option Channel Rescan Message (Message de recherche de chaînes) est activée, le menu affiché à l'écran indique aux clients de l'hôtel (Hotel Guests.) que la recherche des chaînes est en cours. • Off (Désactivé) : un administrateur de l'hôtel (Hotel Admin) peut désactiver l'option Channel Rescan Message si les clients de l'hôtel ne doivent pas voir le message relatif à la recherche des chaînes.

Activation ou désactivation de la fonction My channel (Ma chaîne).

Modification du genre des chaînes (disponible lorsque la fonction My channel est activée).

Active/désactive la fonction qui active automatiquement les sous-titres dans un pays donné. Cette fonction est prise en charge avec les téléviseurs Hotel prêts à recevoir des programmes DVB destinés à l'Europe. Elle est liée au paramètre de sous-titrage de la France. Pour les autres pays, les soustitres fonctionnent d'après les paramètres des pays concernés, quel que soit l'état de la fonction Subtitle Auto On (Sous-titrage automatique activé). • On (Activé) : lorsque la fonction Subtitle Auto On (Sous-titrage automatique activé) est activée, ce sont les paramètres de sous-titrage de la France qui sont appliqués. • Off (Désactivé) : lorsque la fonction Subtitle Auto On (Sous-titrage automatique activé) est désactivée, les paramètres de sous-titrage de la France ne sont pas appliqués.

Activation ou désactivation du menu Image.

Off (Désactivé) : si l'option Pan EURO MHEG est désactivée, la fonction MHEG est exécutée d'après les paramètres du produit. ON (Activé) : si l'option Pan EURO MHEG est activée, la fonction MHEG est activée quels que soient les paramètres de la région ou du produit.

On (Activé) : le menu principal s'affiche. Off (Désactivé) : le menu principal ne s'affiche pas.

Activation/désactivation du fonctionnement du panneau avant (touche locale). • Unlock (Déverrouiller) : déverrouille toutes les touches du panneau. • Lock (Verrouiller) : verrouille toutes les touches du panneau. • OnlyPower (Touche Power uniquement) : verrouille toutes les touches du panneau à l'exception de la touche de mise sous/hors tension. • Menu/Source : verrouille les touches Menu et Source du panneau. OFF (Désactivé) : le menu Home (Accueil) ne s'affiche pas. ON (Activé) : le menu Home (Accueil) s'affiche. Modification du menu Home (Accueil).

ON (Activé) : le menu Home (Accueil) est lancé automatiquement (Auto Start). OFF (Désactivé) : le menu Home (Accueil) n'est pas lancé automatiquement.

Permet d'obtenir une sortie audio depuis un baladeur MP3 via une source d'entrée AV. Lorsque cette fonction est activée, vous pouvez entendre les morceaux diffusés par le baladeur via le téléviseur, même sans signal vidéo. Seul le rétroéclairage du téléviseur reste activé. S'il y a un signal vidéo, la vidéo fonctionne normalement.

Permet d'obtenir une sortie audio depuis un baladeur MP3 via une source d'entrée PC. Lorsque ce mode est activé, le son du lecteur est diffusé sur le téléviseur, qu'il y ait un signal vidéo ou non. Seul le rétroéclairage du téléviseur reste activé. S'il y a un signal vidéo, la vidéo fonctionne normalement.

Vol - down

(Blanc 1) (Noir /Rouge 2) (Fil de terre 3)

Panneau arrière du téléviseur

¦¦ Entrée boucle audio Un boîtier pour écouteurs HEADPHON BOX en option peut être placé sur la table de nuit ou un bureau pour le confort des utilisateurs. Les procédures d'installation sont indiquées ci-dessous. yy Schéma détaillé du boîtier pour écouteurs. Boîtier pour écouteurs

TV HP-ID jack <Boîtier pour écouteurs>

Connexion du disque dur MediaHub HD Sortie de toute source externe connectée au MediaHub HD à la réception. Arrière du MediaHub HD HDMI

Panneau arrière du téléviseur

1 Câble de données RS-232

1. Connectez le port RJP du téléviseur au port RS/232 du MediaHub HD. 2. Connectez le port HDMI IN 1, 2(DVI) ou 3(ARC) du téléviseur au port HDMI du MediaHub HD. yy MediaHub HD –– Le MediaHub HD est un module matériel qui dispose de différentes entrées audio et vidéo (A/V, Audio, PC, HDMI et USB) et des sorties correspondantes. Les sources de sortie correspondantes sont connectées du MediaHub au téléviseur. Le MediaHub communique avec le téléviseur via une prise RS-232. Hot Plug & Play est une fonction qui permet aux clients de l'hôtel de connecter une source externe au MediaHub. Le MediaHub communique avec le téléviseur en envoyant des messages en fonction des sources actives ou inactives. Le téléviseur passe à la source externe active. –– Vous devez brancher le port HDMI du MediaHub sur le port HDMI IN 2(DVI) du téléviseur. –– Une fois le téléviseur sous tension, connectez-le au RJP dans les 10 secondes. yy Fonctions spéciales –– PIP –– Détection automatique

Connexion du RJP (Remote Jack Pack) Sortie de toute source externe connectée au RJP à la réception.

Video audio audio/pc

Panneau arrière du téléviseur

1. Connectez le port PC IN / PC/DVI AUDIO IN du téléviseur au port PC/AUDIO du RJP. 2. Connectez le port AV IN [VIDEO]/[L-AUDIO-R] du téléviseur au port VIDEO du RJP. 3. Connectez le port AV IN [VIDEO] du téléviseur au port VIDEO du RJP. 4. Connectez le port HDMI IN 1, 2(DVI) ou 3(ARC) du téléviseur au port HDMI du RJP. 5. Connectez le port RJP du téléviseur au port RS/232 du RJP. Les RJP (Remote Jack Pack) compatibles avec ce téléviseur Samsung sont les modèles TeleAdapt TA-7610, TA7650 (HD) et TA-7660 (HD Plus).

yy RJP (Remote Jack Pack) : RJP est l'abréviation de Remote Jack Pack. Le RJP est un module matériel qui dispose de différentes entrées audio et vidéo (A/V, Audio, PC et HDMI) et des sorties correspondantes. Les sources de sortie correspondantes sont connectées du RJP au téléviseur. Le RJP communique avec le téléviseur via une prise RS232. Hot Plug & Play est une fonction qui permet aux clients de l'hôtel de connecter une source externe au RJP. Le RJP communique avec le téléviseur en envoyant des messages en fonction des sources actives ou inactives. Le téléviseur passera sur la source externe active en fonction de la priorité définie par l'utilisateur. Vous pouvez sélectionner HDMI IN 1, 2(DVI) ou 3(ARC) et AV IN pour connecter le RJP.

✎✎ ✎✎ Une fois le téléviseur sous tension, connectez-le au RJP dans les 10 secondes.

yy Vous pouvez rétablir les réglages d'usine du RJP en enfonçant simultanément les boutons A/V et HDMI pendant 10 secondes. Tous les LED clignotent 5 fois pour confirmer la réinitialisation. yy Le RJP éteint automatiquement ses LED après 5 minutes pour éviter toute pollution lumineuse superflue dans la chambre d'hôtel. Les LED qui étaient éteintes se rallumeront si le client touche un bouton, et le compte à rebours de 5 minutes redémarre. Si le client touche un autre bouton de source, le téléviseur passe à la source sélectionnée et la LED correspondante s'allume. yy Après la réinitialisation du RJP ou la mise hors/sous tension du téléviseur, il faut environ 10 secondes pour établir la communication entre le téléviseur et le RJP. yy Le tableau suivant présente le délai approximatif, en secondes, nécessaire pour le passage du téléviseur à la source d'entrée, en fonction de la priorité. Scénario 1 : Si aucune entrée n'est connectée.

✎✎ Scénario 2 : Si plusieurs entrées sont connectées et qu'une source d'entrée est débranchée puis rebranchée. Source

✎✎ P. ex., si toutes les sources en direct du RJP (AV, PC et HDMI) sont connectées, AV est affichée avec la priorité la plus élevée. Si le RJP se trouve en mode HDMI et qu'un client débranche puis reconnecte la source AV, le délai minimal pour passer à la source AV est de 6,5 secondes.

yy Pour connecter un périphérique audio (iPod ou Mp3), le mode Musique doit être réglé sur Marche et la fonction Jack Ident detect sur Arrêt. yy Les sources d'entrée A/V, PC et HDMI sont prises en charge.

Connexion à un port COMMON INTERFACE (logement pour votre carte permettant de regarder la TV) ✎✎ Scénario 1 : si aucune entrée n'est connectée. Connexion de l'adaptateur de carte CI Connectez l'adaptateur comme illustré ci-contre. ✎✎ Pour installer l'adaptateur de carte CI, veuillez supprimer l'adhésif fixé sur le téléviseur. Pour connecter l'adaptateur de carte CI, procédez comme suit : ✎✎ Il est conseillé de connecter l'adaptateur avant l'installation de la fixation murale ou d'insérer la carte CI/CI+. 1. Insérez l'adaptateur de carte CI dans les deux orifices du produit 1. ✎✎ Vous trouverez ces deux orifices à l'arrière du téléviseur, à côté du port COMMON INTERFACE. 2. Insérez l'adaptateur de carte CI dans le port COMMON INTERFACE du produit 2.

3. Insérez la CARTE CI/CI+. Il est conseillé d'insérer la carte CI avant de fixer le téléviseur en position murale. L'insertion peut, en effet, se révéler difficile après le montage. Insérez la carte après avoir connecté le module CI au téléviseur. Il est difficile de connecter le module si vous insérez d'abord la carte.

Utilisation de la CARTE CI ou CI+ Pour regarder les chaînes payantes, la carte CI ou CI+ doit être insérée. • Si vous ne l'insérez pas, certaines chaînes afficheront le message "Signal brouillé". • Les informations de pairage contenant un numéro de téléphone, l'ID de la carte d'interface commune (CI ou CI+), l'ID de l'hôte et d'autres informations s'afficheront après 2 ou 3 minutes. Si un message d'erreur s'affiche, contactez votre fournisseur de services. • Lorsque la configuration des informations sur les chaînes est terminée, le message « Mise à jour terminée » s'affiche, indiquant que la liste des chaînes est mise à jour.

Hdmi

Sélection de la source HDMI du téléviseur connectée à la prise RJP. (HDMI1/HDMI2/HDMI3)

Fonction Hotel TV (TV hôtel) Catégorie

Lorsqu'un périphérique USB est connecté au téléviseur : • Default (Par défaut) : une fenêtre contextuelle apparaît. • Automatic (Automatique) : affiche automatiquement le contenu du périphérique USB. • Disable (Désactiver) : aucune fenêtre contextuelle ni aucun menu n'apparaît.

Si cette option est activée, le téléviseur affiche le bandeau source externe (informations) lorsque vous faites passer la source du téléviseur sur une autre entrée externe, appuyez sur la touche Info ou allumez le téléviseur. • On (Activé) : les informations de source externe s'affichent sur l'écran du téléviseur. • Off (Désactivé) : les informations de source externe ne s'affichent pas sur l'écran du téléviseur.

Sélection de la source retour du téléviseur après l'arrêt d'une connexion Anynet+(HDMICEC) (cette fonction s'avère particulièrement utile pour l'option Guestlink RJP).

Détermine le mode de fonctionnement de l'option Sub AMP. • 0 : désactive l'option Sub AMP (PWM désactivé). • 1 : détermine le volume secondaire en fonction du réglage du volume principal. Le volume secondaire est déterminé selon les fonctions Power On Volume (Volume à la mise sous tension), Min Volume (Volume minimal) et Max Volume (Volume maximal). • 2 : détermine le volume en fonction du réglage du panneau de commande de la salle de bains.

Réglage du volume AMP secondaire dans les conditions initiales à la mise sous tension.

Règle la luminosité du téléviseur afin de réduire la consommation d'énergie. • Off (Désactivé) : désactive la fonction d'économie d'énergie. • Low (Faible) : met le téléviseur en mode d'économie d'énergie basse. • Medium (Moyen) : met le téléviseur en mode d'économie d'énergie moyenne. • High (Elevé) : met le téléviseur en mode d'économie d'énergie élevée.

Affichage d'un message de bienvenue pendant 5 secondes lorsque le téléviseur s'allume.

On (Activé) : lorsqu'une source d'entrée externe est connectée au téléviseur, ce dernier identifie cette source et bascule automatiquement dessus. Off (Désactivé) : la fonction Auto Source (Source automatique) est désactivée. PC : identifie automatiquement une entrée PC uniquement.

Modification du message de bienvenue. OFF

Activation/désactivation de la fonction de logo du mode Hospitality. Si elle est activée, lorsque le téléviseur s'allume, le logo s'affiche avant le signal provenant de la source initiale, pendant le temps indiqué dans l'option Logo Display Time (Temps d'affichage du logo).

Téléchargement du logo du mode Hospitality. Conditions requises pour le fichier de logo du mode Hospitality : • Fichiers BMP ou AVI uniquement. • Taille maximale du fichier : BMP - 960 X 540. AVI - 30 Mo. • Le fichier peut uniquement être nommé samsung.bmp ou samsung.avi.

Temps d'affichage du logo du mode Hospitality (3, 5 ou 7 secondes).

Hospitality Logo Logo/ Message

Copie les options actuelles du téléviseur sur un périphérique USB.

Copie sur le téléviseur les options précédemment enregistrées sur un périphérique USB.

Lorsque l'option Setting Audio Initialize (Initialisation automatique du paramètre) est activée et que l'alimentation est coupée puis rallumée ou que l'alimentation principale est coupée puis rallumée, les données sont rétablies sur les valeurs copiées. En l'absence de valeur copiée, même lorsque l'option Setting Auto Initialize (Initialisation automatique du paramètre) est activée, elle sera ignorée et le fonctionnement sera le même que lorsque l'option Setting Auto Initialize (Initialisation automatique du paramètre) est désactivée.

Fonction Hotel TV (TV hôtel) Catégorie

Activation de l'option REACH Server (Serveur REACH) en mode Standby (Veille) en fonction du paramètre de durée.

Activation de l'option REACH Server (Serveur REACH) par le téléviseur après 1 minute en mode Standby (Veille).

Définition de la chaîne par défaut pour l'option REACH Server (Serveur REACH) • None (Aucun) : activation de l'option REACH Server (Serveur REACH) après la recherche automatique (Auto Scan). • Channel value (Valeur de la chaîne) : activation de l'option REACH Server (Serveur REACH) pour la chaîne sélectionnée.

Affichage de la version REACH Server (Serveur REACH) du téléviseur.

Identifiant REACH Server (Serveur REACH) fourni pour l'activation REACH sur un poste donné.

Définition de l'utilisation de la fonction REACH.

Activation et désactivation du fond sonore du téléviseur.

Activation et désactivation du téléscripteur (Ticker)

Définition du numéro de chambre.

Connexion à un réseau filaire ou sans fil et accès à Internet. Définition du modèle SmartHub.

Configuration SmartHub. ON

Entrez dans "channel bank editor"

<Selon le modèle et la région, certains éléments du menu risque de ne pas exister> 5. Modifiez la banque de canaux selon l'exemple ci-dessous. a.Bank1 (Chaîne gratuite) : sélectionnez le canal utilisé lorsque la télécommande ne dispose d'aucune carte. b.Bank2 (Carte familiale - Verte) : sélectionnez le canal utilisé lorsque la télécommande dispose de la GREEN CARD (carte verte). c.Bank3 (Carte adulte - Rouge) : sélectionnez le canal utilisé lorsque la télécommande dispose de la RED CARD (carte rouge). Channel Bank Edit Registered

Références d'utilisation de la télécommande SMOOVIE 1. Si vous sélectionnez SMOOVIE en tant que SI vendor, vous devez utiliser la télécommande SMOOVIE. 2. Avec la touche numérique de la télécommande, l'utilisateur ne peut sélectionner que le canal Bank1. C'est la raison pour laquelle vous devez utiliser les touches haut/bas du canal si vous souhaitez modifier ce dernier avec la carte verte ou rouge. 3. Dans le menu Channel guide ou Liste des chaînes, l'utilisateur ne peut voir que la liste de canaux Bank1.

¦¦ Channel Editor L'Editeur de chaînes est une fonction qui permet de modifier le nom et le numéro d'une chaîne. –– Utilisez l'Editeur de chaînes pour trier les chaînes par numéros de chaînes désirés par l'utilisateur. Hospitality Mode

Power On Channel Menu OSD Clock Music Mode Remote Jack Pack

Bathroom Speaker Eco Solution Logo/Message Cloning REACH Solution Network

<Selon le modèle et la région, certains éléments du menu risque de ne pas exister> Procédure simple pour utiliser l'Editeur de chaînes en mode Autonome Etape

Activez "Channel Auto Store" dans le menu Hotel Option

Activez l'Channel Editor dans le menu Hotel Option

Compilez un tableau des listes finales de chaînes dont vous souhaitez disposer

Réorganisez les chaînes à l'aide du bouton TOOLS sur la base du tableau compilé

Appuyez sur le bouton EXIT ou RETURN pour quitter. <Pour une meilleure compréhension, reportez-vous aux détails suivants>

Séquence Smoovie activé Smovie TV utilisée (Air/Câble) Carte des chaînes mélangées activée (hertziennes ou câblées Etape utilisées)

Hertziennes ou câblées utilisées uniquement

Hertziennes ou câblées utilisées uniquement

Si le téléviseur démarre avec le P&P Si le P&P est déjà terminé de l'hôtel

Si le téléviseur démarre avec le P&P de l'hôtel

Si le P&P est déjà terminé

Procédez au P&P à l'exception de la Entrez dans le menu Hotel mémorisation des chaînes

Procédez au P&P intégral (réglage automatique des canaux hertziens ou câblés)

Une fois le P&P effectué, le téléviseur Configurez Carte des chaînes affiche le menu Hotel mélangées sur Activé

Une fois le P&P effectué, le téléviseur affiche le menu Hotel

Sélectionnez le type de chaîne - ATV ou ADTV pour les chaînes hertziennes - CATV ou CDTV pour les chaînes câblées

Configurez Carte des chaînes mélangées sur Activé

Sélectionnez le type de chaîne ATV ou ADTV pour les chaînes Mettez le téléviseur hors tension -hertziennes et sous tension - CATV ou CDTV pour les chaînes câblées

Mettez le téléviseur hors tension et sous tension

Dans le menu Hotel, sélectionnez Smoovie TV

Sélectionnez Channel Setup.

Dans le menu Hotel, sélectionnez Smoovie TV

Sélectionnez Channel Setup. (facultatif)

Sélectionnez "Hertien" or "Câble" pour la recherche automatique

Enter / droite

▼ Zone d'aide à la navigation

Zone d'aide à la navigation

yy Le pays actuellement sélectionné est mis en surbrillance.

yy Sélection par défaut : Le genre actuellement sélectionné.

Etat actuel : Tous les pays/Sports Pays

Etat actuel : Tous les pays/Sports Genre

▼ Zone d'aide à la navigation

yy L'autre élément relatif au pays est mis en surbrillance (ex. : France)

Zone d'aide à la navigation

yy Sélection par défaut : Tous

Changement de mode 1 (1/2) • Cette page vise uniquement à décrire le comportement des touches. Chaque écran peut différer dans la réalité.

Etat actuel : Tous les pays/Sports

Etat actuel : Tous les pays/Sports

▼ Zone d'aide à la navigation

Zone d'aide à la navigation

yy Mode Genre actuel : Tous les pays/Sports

Etat actuel : Tous les pays/Sports

Etat actuel : Tous les pays/Sports

▼ Zone d'aide à la navigation

Zone d'aide à la navigation

yy Lorsque le pays est sélectionné, le curseur de sélection se déplace automatiquement vers la liste des genres.

Changement de mode 1 (2/2) • Cette page vise uniquement à décrire le comportement des touches. Chaque écran peut différer dans la réalité.

Mes chaînes Etat actuel : Tous les pays/Sports

Le mode Genre change en Autriche/Actualités.

République tchèque France Allemagne ▼ Zone d'aide à la navigation

yy Le message de confirmation de changement de mode s'affiche. yy Minuterie (5 s.)

yy Si la touche gauche est enfoncée pour passer du genre au pays, le pays actuellement sélectionné est mis en surbrillance.

ENTER / RETURN / Minuterie

Etat actuel : Autriche / Actualités

Changement de mode 2 (1/2) • Cette page vise uniquement à décrire le comportement des touches. Chaque écran peut différer dans la réalité.

Dvb (chem)

Règles de présentation des icônes de la liste des chaînes Elément Icône Dynamic SI

Chaînes supprimées par Dynamic SI

yy Chaînes qui ont été supprimées par Dynamic SI mais pas par l'utilisateur.

Chaînes ajoutées par Dynamic SI

yy Chaînes qui ont été ajoutées par Dynamic SI mais pas par l'utilisateur.

yy L'icône de chaîne analogique est affichée.

yy Une chaîne qui est une source d'entrée.

yy Représente les chaînes reçues par les antennes. Les icônes d'antenne sont affichées avec la plus faible priorité.

Icône de chaîne analogique

Icône de chaîne source Icône d'antenne

NNNNNNNN NOM CH. (Nom modifié de la chaîne.) NNNNNNNN NOM CH.

yy Icône indiquant une chaîne cryptée. (Pour l'antenne Satellite.)

yy Une chaîne dont l'affichage est coupé. (Le son et les informations sur la chaîne sont diffusés.)

Ajouter à des pays / Modifier des pays (1/2)

• Gestionnaire de chaînes > Navigateur > Outils > Ajouter aux pays

Sélectionne l'élément mis en surbrillance.

Annule et renvoie à l'écran précédent (Outils).

Déplace le curseur de sélection d'un pays à l'autre.

Déplace le curseur de sélection.

Ferme la fenêtre actuelle et affiche le menu Outils.

Annule et renvoie à l'étape précédente (Mode Usine).

xx Ce fonctionnement s'applique à l'ajout de chaînes à des pays. xx La ou les chaînes mises en surbrillance sont ajoutées au pays.

Ajouter aux pays à des pays

• Si aucune chaîne n'a été enregistrée pour la liste de pays parmi les chaînes sélectionnées, la fenêtre s'intitule "Ajouter aux pays". • Une case à cocher s'affiche selon que le pays sélectionné lors de l'accès à cet écran est enregistré ou non.

• Le numéro de la chaîne sélectionnée ou le nom de la chaîne. - Le nom de la chaîne est affiché lorsqu'une seule chaîne a été sélectionnée : Chaîne sélectionnée : NNNN-NNN ABC - Le nombre de chaînes sélectionnées est affiché lorsque plusieurs chaînes ont été sélectionnées : Chaînes sélectionnées : N • Ce message s'affiche lorsque l'opération est terminée. (Il s'affiche toujours lorsque le bouton OK est sélectionné.) • Signification des différents indicateurs de sélection : • Lorsque tous les éléments ont été enregistrés. • Lorsqu'une partie seulement des éléments ont été enregistrés. • Lorsque aucun des éléments n'a été enregistré.

Ajouter à des pays / Modifier des pays (2/2)

• Gestionnaire de chaînes > Navigateur > Outils > Ajouter aux pays

Sélectionne l'élément mis en surbrillance.

Annule et renvoie à l'écran précédent (Outils).

Déplace le curseur de sélection d'un pays à l'autre.
