Mode d'emploi table de cuisson Whirlpool AKT 8090 LX

Important - à lire et à respecter

Télécharger le manuel d’instructions complet sur USAGE AUTORISÉ MISE EN GARDE: Cet appareil n’est pas conçu http:‌//d ‌ ocs‌.w ‌ hirlpool‌.e ‌ u ou appeler le numéro de pour être utilisé avec un dispositif de mise en marche téléphone indiqué sur le livret de garantie. externe comme une minuterie ou un système de Avant d’utiliser l’appareil, lire attentivement les contrôle à distance. Cet appareil est destiné à un usage domestique consignes de sécurité. Conservez-les à portée pour et peut aussi être utilisé dans les endroits suivants: consultation ultérieure. Le présent manuel et l’appareil en question cuisines pour le personnel dans les magasins, contiennent des consignes de sécurité importantes bureaux et autres environnements de travail ; dans qui doivent être observées en tout temps. Le les fermes ; par les clients dans les hôtels, motels, et Fabricant décline toute responsabilité si les autres résidences similaires. Aucune autre utilisation n’est autorisée (p. ex. consignes de sécurité ne sont pas respectées, en cas de mauvaise utilisation de l’appareil, ou d’un mauvais pour chauffer des pièces). Cet appareil n’est pas conçu pour un usage réglage des commandes. professionnel. N’utilisez pas l’appareil en extérieur. AVERTISSEMENT: Ne pas utiliser la table de cuisson si la surface est cassée ou fissurée - risque de choc INSTALLATION Deux personnes minimum sont nécessaires pour électrique. AVERTISSEMENT: Risque d’incendie: Ne rangez déplacer et installer l’appareil - risque de blessure. Utilisez des gants de protection pour le déballage et aucun objet sur les surfaces de cuisson. MISE EN GARDE: La cuisson doit être supervisée. l’installation de l’appareil - vous risquez de vous Une cuisson de courte durée doit être supervisée en couper. L’installation, incluant l’alimentation en eau (selon tout temps. AVERTISSEMENT: Une cuisson sans surveillance le modèle), et les connexions électriques, ainsi que sur une table de cuisson contenant de la graisse ou les réparations,

Utilisez pas de rallonge, de prises multiples ou DÉCLARATION DE CONFORMITÉ appareil respecte les conditions requises d’écoconception de la d’adaptateurs. Une fois l’installation terminée, Cet Réglementation européenne 66/2014 et des Réglementations en matière l’utilisateur ne devra plus pouvoir accéder aux d’écoconception pour les produits liés à l’énergie et les informations (Amendement) (Sortie de l’UE) 2019, conformément à la composantes électriques. N’utilisez pas l’appareil si énergétiques norme européenne EN 60350-2. vous êtes mouillé ou si vous êtes pieds nus. N’utilisez pas l’appareil si le câble d’alimentation ou la prise de courant est endommagé(e), si l’appareil ne fonctionne pas correctement, ou s’il a été endommagé ou est tombé. Une installation utilisant une prise de câble électrique n’est pas autorisée sauf si le produit en est déjà équipé par le Fabricant. Si le câble d’alimentation est endommagé, il doit être remplacé avec un câble identique par le fabricant, un représentant du Service Après-vente, ou par toute autre personne qualifiée - vous pourriez vous électrocuter.

Nettoyage et entretien

AVERTISSEMENT: Assurez-vous que l’appareil est éteint et débranchez de l’alimentation électrique avant d’effectuer le nettoyage ou l’entretien ; n’utilisez jamais un appareil de nettoyage à vapeur - risque de choc électrique. Utilisez en aucun cas de produits abrasifs ou corrosifs, de produits chlorés ou de tampons à récurer.

Débranchez l’appareil de l’alimentation électrique. • • •

N’utilisez pas d’appareil de nettoyage à vapeur. N’utilisez pas d’éponges abrasives ni de tampons à récurer car ils peuvent endommager le verre. Après chaque utilisation, laissez refroidir la table de cuisson et nettoyez-la de façon à éliminer les résidus d’aliments incrustés et les taches.

Le sucre et les aliments très sucrés peuvent abîmer la table de cuisson et doivent être éliminés immédiatement. Le sel, le sucre et le sable peuvent rayer la surface en verre. Utilisez un chiffon doux, un essuie-tout, ou un nettoyant pour cuisinière pour nettoyer la table de cuisson (suivez les consignes du fabricant). Des déversements de liquide dans les zones de cuisson peuvent provoquer le déplacement ou la vibration des casseroles. Après le nettoyage de la table de cuisson, séchez-la soigneusement.

Mise au rebut des matériaux d’emballage

Les matériaux d’emballage sont entièrement recyclables comme l’indique le symbole de recyclage . Les différentes parties de l’emballage doivent donc être jetées de manière responsable et en totale conformité avec les réglementations des autorités locales régissant la mise au rebut de déchets.

Mise au rebut des appareils électroménagers

Cet appareil est fabriqué à partir de matériaux recyclables ou réutilisables. Mettez-le au rebut en vous conformant aux réglementations locales en matière d’élimination des déchets. Pour toute information supplémentaire sur le traitement et le recyclage des appareils électroménagers, contactez le service local compétent, le service de collecte des déchets ménagers ou le magasin où vous avez acheté l’appareil. Cet appareil est marqué comme étant conforme à la Directive européenne 2012/19/EU, aux réglementations relatives aux Déchets d’équipement électrique et électronique (DEEE) et relatives aux Déchets d’équipement électrique et électronique de 2013 (tels qu’amendés). En vous assurant que l’appareil est mis au rebut correctement, vous pouvez aider à éviter d’éventuelles conséquences négatives sur l’environnement et la santé humaine. Le symbole sur le produit ou sur la documentation qui l’accompagne indique qu’il ne doit pas être traité comme un déchet domestique, mais doit être remis à un centre de collecte spécialisé pour le recyclage des appareils électriques et électroniques.

Conseils relatifs à l’économie d’énergie

Tirez le meilleur de la chaleur résiduelle de votre plaque de cuisson en l’éteignant quelques minutes avant de terminer la cuisson. La base de votre casserole ou de votre poêle couvre totalement la plaque chaude; un récipient plus petit que la plaque chaude provoquera un gaspillage d’énergie. Couvrez vos casseroles et poêles avec des couvercles parfaitement ajustés et utilisez le moins d’eau que possible. La cuisson à découvert augmentera considérablement la consommation d’énergie. Utilisez uniquement des casseroles et poêles à fond plat.

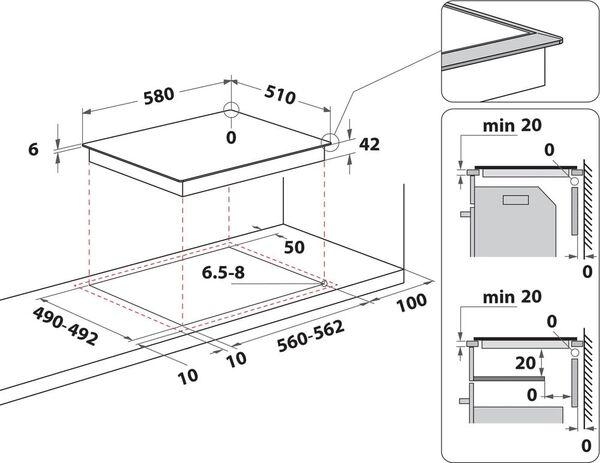

INSTALLATION • • • • • • • • •

La table de cuisson doit être installée dans un plan de travail sur au moins 20 mm de profondeur. Rien ne doit encombrer l’espace entre la table de cuisson et le four (traverses, supports, etc.). Assurez-vous que le câble électrique est suffisamment long pour permettre une installation correcte. La distance entre la partie inférieure de la table de cuisson vitrocéramique et le meuble ou le panneau de séparation doit être d’au moins 20 mm. min. 20 mm Pour des dimensions et une installation encastrées, consultez la photographie dans le présent paragraphe. Une distance minimale doit être maintenue entre la table de cuisson et la hotte au-dessus d’elle. Consultez le manuel de l’utilisateur de la hotte pour plus d’informations. Après avoir nettoyé la surface de la table de cuisson, installez le joint fourni autour de celle-ci (sauf s’il est déjà installé). N’installez pas la table de cuisson à côté d’un lave-vaisselle ou d’un lave-linge, afin d’éviter que les circuits électriques ne soient endommagés par la vapeur ou la moisissure. Si un four est installé sous la table de cuisson, assurez-vous qu’il est équipé d’un système de refroidissement. Si la température des circuits électroniques dépasse la température maximale autorisée, la table de cuisson s’éteindra automatiquement ; dans ce cas, laissez refroidir les circuits électriques pendant quelques minutes avant de rallumer la table de cuisson.

Raccordement électrique

Le branchement électrique doit être réalisé avant de brancher l’appareil au réseau d’alimentation. Le câble électrique n’est pas inclus dans l’emballage - rappelez-vous de préparer votre propre câble électrique. L’installation doit être effectuée par un personnel qualifié qui connaît les réglementations actuelles relatives à la sécurité et à l’installation. En particulier, l’installation doit être réalisée conformément aux réglementations de la société locale de distribution d’électricité. Assurez-vous que la tension spécifiée sur la plaque signalétique située au bas de l’appareil correspond à celle de votre logement. La mise à la terre de l’appareil est obligatoire aux termes de la loi: utilisez uniquement des conducteurs (y compris le fil de terre) de section appropriée.

D'alimentation

CONDUCTEURS NOMBRE x SECTION

3 x 4 mm2 (pour l'Australie uniquement)

L’appareil doit être raccordé au secteur à l’aide d’un dispositif à coupure omnipolaire ayant une distance de 3 mm au moins entre les contacts. IMPORTANT : Le cordon d’alimentation doit être suffisamment long pour que la table de cuisson puisse être retirée du plan de travail et doit être positionné de façon à écarter toute possibilité de dommage ou de surchauffe causée par un contact avec la base de l’appareil. et doit être plus long que les autres fils. REMARQUE : le fil de terre jaune-vert doit être branché à la borne portant le symbole • Dénudez environ 70 mm de la gaine du cordon d’alimentation (B). • Retirez environ 10 mm de la gaine des fils. Enfilez ensuite le cordon d’alimentation dans le collier de serrage et connectez les fils au bornier en suivant les indications du schéma à côté dudit bornier. • Fixez le cordon d’alimentation (B) à l’aide du collier de serrage. • Fermez le bornier avec le couvercle (A) en le fixant avec la vis spéciale. • Après avoir terminé les branchements électriques, introduisez la table de cuisson par le haut et accrochez-la aux ressorts de support.

Panneau de commande

Sélection de la zone de cuisson et du réglage de la minuterie

Augmentation et réduction du réglage de chaleur

Verrouillage du panneau de commande

Première utilisation

A la première installation le bandeau effectuera un contrôle fonctionnel (environ 1 seconde) et se positionnera ensuite automatiquement sur la fonction “Verrouillage du panneau de commande”.

Maintenir la pression sur le bouton “D” pour désactiver la fonction, le plan émettra un signal acoustique, le voyant de référence s’éteindra. REMARQUE: En cas de reset du produit répéter la procédure indiquée.

Mise en marche/arrêt de la table de cuisson

Pour mettre la table de cuisson sous tension, appuyez 2 secondes sur le bouton “A”. “0” apparaît à l’afficheur des 4 foyers de cuisson. Si aucun des foyers de cuisson n’est activée durant les 20 secondes qui suivent, la table de cuisson s’éteint automatiquement pour des raisons de sécurité.

Activation et réglage des foyers

Appuyez sur l’un des boutons “B” correspondant au foyer que vous souhaitez utiliser. Sélectionnez la puissance désirée en appuyant sur les boutons “E” ou “C”. Les allures de la table de cuisson vont de 1 à 9. Appuyez sur les boutons ”+/−” en même temps pour effacer tous les réglages. REMARQUE IMPORTANTE: le contrôle est désactivé 10 secondes après que le niveau de cuisson a été sélectionné. Pour modifier la puissance de cuisson, appuyez d’abord sur le bouton de sélection “B”, puis modifiez le réglage à l’aide des boutons “E” ou “C”. TIMER Pour configurer la fonction Minuteur, sélectionnez un foyer et indiquez le niveau de puissance, appuyez de nouveau sur la touche du foyer: un point lumineux s’allume sur l’afficheur du foyer à temporiser. Les 2 afficheurs indiquent “00” clignotant appuyer les boutons “C” ou “E” pour modifier le temps de 1 à 99. REMARQUE IMPORTANTE: au bout de 10 secondes, les afficheurs du minuteur visualiseront le niveau de puissance des autres foyers. Pour visualiser le temps qui reste, appuyez deux fois sur le foyer temporisé.

Fonction a

Cette fonction permet de diminuer automatiquement le niveau de puissance de la zone de cuisson de la valeur la plus élevée (niveau 9) à celle sélectionnée par l’utilisateur pour une phase ultérieure de cuisson. Pour activer cette fonction, appuyez sur la touche ”+” lorsque vous atteignez le niveau 9. L’écran affiche ”A” et ”9” clignote en alternance avec une faible luminosité. À ce stade, choisissez le niveau de puissance souhaité (moins de 9) avec la touche ”−”. ”A” et le niveau sélectionné clignotent en alternance avec une faible luminosité sur l’écran. La fonction est activée une fois que ”A” et le niveau sélectionné clignotent en alternance avec une luminosité élevée sur l’écran.

Une fois que ”A” n’est plus visible sur l’écran (la fonction ”A” se coupe automatiquement après plusieurs minutes, en fonction du niveau de puissance établi), le processus de cuisson se poursuit avec une puissance inférieure et l’écran n’affiche que le niveau de puissance sélectionné. N.B. : cette fonction n’est pas possible avec le niveau 9.

Verrouillage du panneau de commande

La fonction Verrouillage du panneau de commande est activée en appuyant sur le bouton “D” jusqu’à ce que le voyant rouge s’allume au-dessus du bouton de la fonction. Le panneau de commande est verrouillé, à l’exception de la fonction Arrêt. Cette fonction reste activée même si vous éteignez, puis rallumez la plaque de cuisson ; vous pouvez la désactiver en appuyant de nouveau sur la touche “D” jusqu’à ce que point au-dessus de la fonction disparaisse. Lorsque la table de cuisson est éteinte avec le verrouillage du panneau de commande activé, pour allumer la table de cuisson, il faut tout d’abord désactiver la fonction de verrouillage du panneau de commande en rappuyant sur le bouton “D” jusqu’à ce que le point au-dessus de la touche de fonction s’éteigne. La présence d’eau, d’éclaboussures provenant des casseroles, ou un objet appuyé sur les commandes peut accidentellement activer ou désactiver la fonction Verrouillage du panneau de commande.

Indicateur de chaleur résiduelle

Lorsque le foyer de cuisson a été mis hors tension, l’indicateur de chaleur résiduelle “H” reste allumé ou clignote en alternance avec “0” tant que la température dépasse les limites de sécurité. REMARQUE IMPORTANTE: Pour des raisons de sécurité, la table de cuisson est équipée d’une fonction d’arrêt automatique. Une utilisation prolongée du même interrupteur de réglage de l’allure che chauffe éteint automatiquement la zone de cuisson (par exemple, après 1 heure environ à la puissance maximum, la zone de cuisson sera désactivée). IMPORTANT: Pour éviter d’endommager la table de cuisson de manière permanente: • n’utilisez pas de récipients dont les fonds ne sont pas plats ; • n’utilisez pas de récipients métalliques avec un fond émaillé ; • ne placez pas de récipients/casseroles chaudes sur le panneau de commande.

Utilisation du niveau

(valeur indicative pouvant être adaptée en fonction de l'expérience et des habitudes de chacun)

Idéal pour augmenter rapidement la température des aliments, notamment pour faire bouillir de l'eau ou chauffer des liquides de cuisson rapidement.

Idéal pour faire dorer, lancer une cuisson, faire frire des aliments surgelés, porter rapidement à ébullition.

Dorer - maintenir l'ébullition griller

Idéal pour faire dorer, maintenir une ébullition vive, cuire et griller (courte durée, 5-10 minutes).

Idéal pour maintenir une ébullition légère, cuire et griller (durée moyenne, 1020 minutes), préchauffer et frire.

Cuire - faire frémir - cuire à l'étouffée

Épaissir - Préparer la sauce des pâtes

Garder les aliments au chaud préparer un risotto

Idéal pour maintenir les aliments juste cuits au chaud (par exemple sauces, soupes et minestrones), préparer du risotto et maintenir au chaud les plats.

Idéale pour ramollir le beurre, faire fondre délicatement le chocolat, décongeler des aliments de petite taille.

La table de cuisson est en veille ou éteinte (la présence de chaleur résiduelle à la fin de la cuisson est indiquée par un “ H “).

Guide de dépannage

En cas de mauvais fonctionnement de la table de cuisson, avant de contacter le Service Après-vente, consultez le chapitre Guide de dépannage afin d’identifier le problème. • • • • •

Il convient de lire et de suivre les instructions indiquées dans la section “Usage quotidien“. Contrôlez que l’alimentation électrique n’a pas été coupée. Séchez soigneusement la table de cuisson après l’avoir nettoyée. Si un foyer a été sélectionné et que “F“ ou “ER“ suivi d’un numéro est visualisé sur l’afficheur, contactez le Service après-vente. Si le code inconvénient est “F03“, “ER03“ ou “E02“, tentez de le résoudre en suivant les instructions ci-après : • Si l’erreur “E02“ apparaît, assurez-vous de ne pas avoir appuyé pendant plus de 5 secondes sur une touche, qu’aucun objet ne se trouve sur la zone de l’IHM et qu’elle est propre et sèche - lors du nettoyage, merci de suivre les instructions du paragraphe Entretien et Nettoyage. • Si l’erreur “F03“ apparaît, tentez de couper la table de cuisson, puis de la rallumer. • Si l’erreur “F04“, contactez le Service après-vente et communiquez-leur le code qui est affiché. Si après avoir fonctionné pendant un laps de temps relativement long, la table de cuisson s’arrête, cela signifie que la température interne de

celle ci est trop élevée. Laissez refroidir la table de cuisson pendant quelques minutes. Si le chauffage n’est pas continuellement allumé mais s’allume et s’éteint de manière cyclique même si le niveau de puissance sur l’écran ne change pas, cela fait partie du fonctionnement normal de la table de cuisson. Le cycle marche/arrêt permet la régulation de puissance du chauffage et cela est totalement normal. Dans certains cas, une protection thermique pourrait couper le chauffage quelque temps pour éviter des dommages au verre. Des exemples de ces cas sont les suivants: une cuisson longue à un niveau de puissance élevé, en utilisant des casseroles plus petites que l’élément chauffant et des casseroles sans fond plat. Si la table de cuisson émet un bref signal sans que le client n’appuie sur une touche, faites attention aux éventuelles éclaboussures de liquide sur l’IHM. Essuyez l’IHM et continuez d’utiliser la table de cuisson. Si la table de cuisson a été automatiquement coupée, cela peut être provoqué par la présence de liquide sur l’IHM. Essuyez l’IHM et rallumez la table de cuisson.

Si le problème persiste après ces vérifications, contactez votre Service Aprèsvente le plus proche.

Service après-vente

Afin de profiter d’une assistance complète, veuillez enregistrer votre appareil sur www‌.‌whirlpool.eu/register.

AVANT D’APPELER LE SERVICE APRÈS-VENTE: 1. Vérifiez en premier lieu si vous pouvez remédier au problème à l’aide des suggestions de la section GUIDE DE DÉPANNAGE. 2. Éteignez puis rallumez l’appareil pour voir si le problème persiste.

Précédentes, contacter le service après-vente le plus

PRÈS. Pour obtenir du support, appeler le numéro disponible dans le livret de garantie ou suivez les consignes sur le site Web www‌.whirlpool.‌eu. Lorsque vous contactez notre Service Après-vente, toujours préciser: • une brève description du problème; • le type et le modèle exact de l’appareil; Type: XXX Mod.: XXXXXXXXXXXXXXXXXXXX Made in X

XXXXXXXXXXXXXXX XXXXXXXXXXXXXXXXXXXXXX

Xx xxxx xxxxx

le numéro de série (numéro après le mot SN sur la plaque signalétique située sous l’appareil). Le numéro de série est également indiqué dans la documentation;

Xxxx xxxx xxxx

Prod.N. 86999XXXXXXX S.N. XXXX XXXX XXXX

votre adresse complète; votre numéro de téléphone.

Si des réparations sont nécessaire, contactez un service après-vente agréé (vous aurez ainsi la garantie que les pièces défectueuses seront remplacées par des pièces d’origine et que la réparation de votre appareil sera effectuée correctement).
