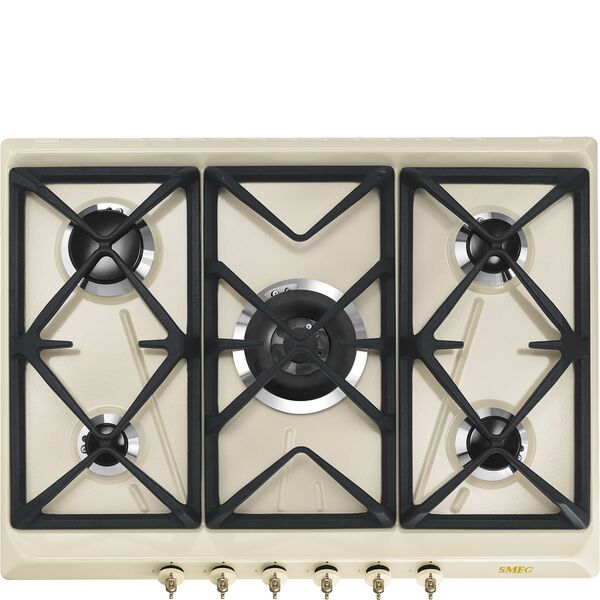

Mode d'emploi table de cuisson Smeg Plaque de cuisson 5 foyers Gaz SRV876POGH

Présentation

Sommaire 1.1 Avertissements généraux de sécurité 1.2 Responsabilité du fabricant 1.3 Fonction de l’appareil 1.4 Plaque d'identification 1.5 Ce manuel d'utilisation 1.6 Élimination 1.7 Informations sur la consommation d’énergie en mode éteint/veille 1.8 Comment lire le manuel d'utilisation

2 Description 2.1 Description générale 2.2 Manettes brûleurs 2.3 Accessoires disponibles

3 Utilisation 3.1 Avertissements 3.2 Première utilisation 3.3 Utilisation des accessoires 3.4 Utilisation de la table de cuisson

4 Nettoyage et entretien 4.1 Avertissements 4.2 Nettoyage de l’appareil

5 Installation 5.1 Indications de sécurité 5.2 Découpe du plan de travail 5.3 Encastrement 5.4 Fixation à la structure de support 5.5 Raccordement du gaz 5.6 Adaptation aux différents types de gaz 5.7 Branchement électrique 5.8 Pour l’installateur

64 64 67 67 67 67 68 68 69

79 79 79 80 81 82 84 91 92

Ces instructions sont exclusivement valables pour les pays de destination indiqués sur la plaque des caractéristiques apposée sur l’appareil. Ce plan de cuisson encastrable appartient à la classe 3. Nous conseillons de lire attentivement ce manuel qui contient toutes les indications nécessaires pour préserver les caractéristiques esthétiques et fonctionnelles de l’appareil acheté. Pour toute information complémentaire concernant le produit : www.smeg.com 63

Avertissements 1 Avertissements 1.1 Avertissements généraux de sécurité Dommages corporels • L’appareil et ses parties accessibles deviennent très chaudes durant l’utilisation. Ne touchez pas aux éléments chauffants durant l'utilisation. • N’essayez jamais d’éteindre une flamme/incendie avec de l’eau : mettez l’appareil hors tension et couvrez la flamme avec un couvercle ou une couverture ignifuge. • Cet appareil peut être utilisé par des enfants de plus de 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d’expérience et de connaissances, sous la supervision et en recevant la formation d’adultes et de personnes responsables de leur sécurité. • Les enfants ne doivent pas jouer avec l'appareil. • Éloignez les enfants de moins de 8 ans s’ils ne font pas l’objet d’une surveillance constante. • Ne laissez pas les enfants de moins de 8 ans s’approcher de l’appareil durant son fonctionnement. 64

• Les opérations de nettoyage et d’entretien ne doivent jamais être effectuées par des enfants sans surveillance. • Assurez-vous que les couronnes sont bien en place dans leurs logements avec leurs chapeaux. • Faites très attention au réchauffement rapide des zones de cuisson. Évitez de chauffer les casseroles à vide. Danger de surchauffe. • Les graisses et les huiles peuvent prendre feu en cas de surchauffe. Ne vous éloignez pas pendant la préparation d'aliments contenant des huiles ou des graisses. Si les huiles ou les graisses prennent feu, n'éteignez jamais les flammes avec de l'eau. Mettez un couvercle sur la casserole et éteignez la zone de cuisson concernée. • Le processus de cuisson doit toujours être surveillé. Un processus de cuisson à court terme doit être continuellement surveillé. • Pendant l’utilisation les objets métalliques comme les couverts ou la vaisselle ne doivent pas être posés sur le dessus de la table de cuisson car ils risquent de surchauffer. • N’introduisez pas d’objets métalliques pointus (couverts ou ustensiles) dans les fentes.

• N’utilisez pas de vaporisateurs à proximité de cet appareil lorsqu’il est en fonction. • Mettez l’appareil hors tension après l’utilisation. • Ne modifiez pas cet appareil. • N’essayez jamais de réparer l’appareil sans l’intervention d’un technicien qualifié. • Ne tirez jamais le câble pour débrancher la fiche. • Si le câble d’alimentation électrique est abîmé, contactez immédiatement le service d’assistance technique qui se chargera de le remplacer. Dommages subis par l’appareil • Ne vous asseyez pas sur l'appareil. • N’utilisez pas de jets de vapeur pour nettoyer l’appareil. • N’obstruez pas les ouvertures, les fentes d’aération et d’évacuation de la chaleur. • Ne laissez pas l’appareil sans surveillance durant la cuisson, car des graisses et des huiles, en surchauffant, pourraient s’enflammer. Faites très attention. • Ne laissez aucun objet sur les surfaces de cuisson.

• N’utilisez jamais l’appareil en guise de chauffage ambiant. • N’utilisez pas de produits en spray à proximité du four. • N’utilisez pas de vaisselle ni de récipients en plastique pour la cuisson des aliments. • Les récipients ou les grils à viande doivent être placés à l’intérieur du périmètre de la table de cuisson. • Tous les récipients doivent avoir un fond plat et lisse. • En cas de suintement ou de débordement, éliminez le liquide en excès du plan de cuisson. • Ne renversez pas de substances acides comme du jus de citron ou du vinaigre sur la table de cuisson. • Ne posez pas de casseroles ni de poêles vides sur les zones de cuisson allumées. • N’utilisez pas de matériaux rêches, abrasifs, ni de racloirs métalliques tranchants. • N’utilisez pas de produits de nettoyage à base de chlore, d’ammoniaque ou d’eau de Javel sur les parties en acier ou traitées en surface avec des finitions métalliques (par ex.: anodisations, nickelages, chromages).

Avertissements • Ne lavez pas au lave-vaisselle les parties amovibles comme les grilles de la table de cuisson, les couronnes et les chapeaux. Installation • Cet appareil ne doit pas être installé sur des bateaux ou des caravanes. • N’installez pas l’appareil sur un piédestal. • Positionnez l’appareil dans le meuble avec l’aide d’une autre personne. • Pour éviter tout risque de surchauffe, l’appareil ne doit pas être installé derrière une porte décorative ou un panneau. • Avant toute intervention sur l’appareil (installation, entretien, positionnement ou déplacement), munissez-vous de équipements de protection individuelle. • Avant toute intervention, désactivez l’alimentation électrique générale. • Du personnel qualifié doit effectuer l’installation et les interventions d’assistance dans le respect des normes en vigueur.

• Confiez le raccordement du gaz à des techniciens agréés. La pose avec le flexible devra être effectuée de façon à ce que la longueur de la conduite ne dépasse pas 2 mètres d'extension maximale pour les flexibles en acier. • Assurez-vous que les tuyaux ne sont pas au contact des parties mobiles ni écrasés. • Si nécessaire, utilisez un régulateur de pression conforme à la norme en vigueur. • Après toute intervention sur l’appareil, vérifiez que le couple de serrage des connexions du gaz est compris entre 10 Nm et 15 Nm. • Une fois l’installation terminée, vérifiez la présence d’éventuelles fuites avec une solution savonneuse, mais jamais avec une flamme. • Un technicien habilité doit effectuer le branchement électrique. • La mise à la terre est obligatoire selon les modalités prévues par les normes de sécurité de l’installation électrique. • Utilisez des câbles résistant à une température d’au moins 90° C. • Le couple de serrage des vis des conducteurs d’alimentation du bornier doit être égal à 1,5-2 Nm.

• L’éventuel remplacement du câble électrique doit être effectué exclusivement par un électricien agréé. Pour cet appareil • N’obstruez pas les ouvertures, les fentes d’aération et d’évacuation de la chaleur. • N’introduisez pas d’objets métalliques pointus (couverts ou ustensiles) dans les fentes. • N’utilisez jamais l’appareil en guise de chauffage ambiant. • Cet appareil n’est pas conçu pour fonctionner avec des temporisateurs externes ou des systèmes de commande à distance.

1.3 Fonction de l’appareil Cet appareil est destiné à la cuisson d’aliments dans le milieu domestique. Toute autre utilisation est impropre. 1.4 Plaque d'identification La plaque d’identification contient les données techniques, le numéro de série et le marquage. N’enlevez jamais la plaque d’identification. 1.5 Ce manuel d'utilisation Ce manuel d’utilisation fait partie intégrante de l’appareil. Conservez-le en parfait état et à portée de main de l’utilisateur pendant tout le cycle de vie de l’appareil. Lisez attentivement ce manuel avant d'utiliser l'appareil

1.2 Responsabilité du fabricant

Le fabricant décline toute responsabilité en cas de dommages subis par les personnes et les biens, causés par : • l’utilisation de l’appareil différente de celle prévue, • le non-respect des prescriptions du manuel d’instructions ; • l’altération même d’une seule pièce de l’appareil, • l’utilisation de pièces détachées non d'origine.

Avertissements 1.6 Élimination Cet appareil doit être éliminé séparément des autres déchets (directives 2002/95/CE, 2002/96/CE, 2003/108/CE). Cet appareil ne contient pas de substances dont la quantité est jugée dangereuse pour la santé et l’environnement, conformément aux directives européennes en vigueur. Pour éliminer l’appareil : • Pour éviter que les enfants éventuellement présents ne puissent si enfermer, enlevez les portes et laissez les accessoires (grilles et lèchefrites) dans les positions d’utilisation. Tension électrique Danger d’électrocution • Coupez l'alimentation électrique générale. • Débranchez le câble d’alimentation électrique de l’installation électrique. • Coupez le câble d’alimentation électrique et enlevez-le avec la fiche. • Confiez l’appareil destiné à la mise au rebut aux centres de collecte sélective des déchets électriques et électroniques, ou remettez-le au revendeur au moment de l’achat d’un appareil équivalent, à raison d’un contre un.

• Il est précisé que, pour l’emballage de nos produits, nous utilisons des matériaux non polluants et recyclables. • Confiez les matériaux de l’emballage aux centres de collecte sélective. Emballage en plastique Danger d’asphyxie • Ne laissez jamais sans surveillance l’emballage ni ses parties. • Évitez que les enfants jouent avec les sachets en plastique de l’emballage.

1.7 Informations sur la consommation d’énergie en mode éteint/veille

Les données techniques sur la consommation en mode éteint/veille de l’appareil peuvent être consultées sur le site www.smeg.com à la page consacrée au produit en question.

Avertissements 1.8 Comment lire le manuel d'utilisation Ce manuel d’utilisation utilise les conventions de lecture suivantes :

Avertissements Informations générales sur ce manuel d’utilisation, la sécurité et l’élimination finale. Description Description de l’appareil et de ses accessoires. Utilisation Informations sur l’utilisation de l’appareil et des accessoires. Nettoyage et entretien Informations pour un nettoyage et un entretien corrects de l’appareil. Installation Informations pour le technicien qualifié concernant l’installation, la mise en fonction et l’essai. Avertissement de sécurité

Suggestion 1. Série d’instructions pour l’utilisation. • Instruction d’utilisation individuelle.

Description 2.2 Manettes brûleurs

2.3 Accessoires disponibles Certains modèles ne sont pas équipés de ces accessoires. Grille de réduction

Utile si l’on utilise de petits récipients. À utiliser exclusivement sur le brûleur AUX (auxiliaire). Grille de support WOK Utiles pour allumer et régler les brûleurs du plan. Appuyez et tournez dans le sens inverse des aiguilles d’une montre sur la valeur pour allumer les brûleurs correspondants. Tournez les manettes sur la zone comprise entre le maximum et le minimum pour régler l’intensité de la flamme. Ramenez les manettes sur la position pour éteindre les brûleurs.

Utile si l’on utilise des récipients Wok. Les accessoires susceptibles d’entrer au contact des aliments sont fabriqués avec des matériaux conformes aux lois en vigueur. Vous pouvez demander les accessoires fournis ou en option aux centres d’assistance agréés. Utilisez uniquement les accessoires d’origine du fabricant.

3.1 Avertissements Utilisation impropre Risque de brûlures • Assurez-vous que les couronnes sont bien en place dans leurs logements avec leurs chapeaux. • Les graisses et les huiles pourraient s’enflammer en surchauffant. Faites attention. • Ne laissez pas l’appareil sans surveillance durant la cuisson, car des graisses et des huiles peuvent s’en écouler. • N’utilisez pas d’aérosols à proximité de l’appareil. • Ne touchez pas les éléments chauffants de l’appareil lorsque celui-ci est en marche. Laissez-les refroidir avant de procéder à un éventuel nettoyage. • Ne laissez pas les enfants de moins de 8 ans s’approcher de l’appareil durant son fonctionnement.

Faites-le adhérer par une légère pression

sur la surface du périmètre externe du trou réalisé dans le plan de travail. 3. Rognez soigneusement le bord (C) qui dépasse du joint.

avec une ouverture à l’arrière

Si l’utilisateur n’installe pas le double fond en bois, il s’expose au risque d’un contact accidentel avec des parties tranchantes ou chaudes.

5.4 Fixation à la structure de support Fixez la table de cuisson au meuble à l'aide de l’étrier spécial (A) fourni.

Joint du plan de cuisson Avant le montage, pour éviter les infiltrations de liquides entre le cadre du plan de cuisson et le plan de travail, positionnez le joint isolant fourni d’après la figure suivante. 1. Référez-vous aux cotes indiquées sur la figure, en tenant compte du fait que tous les côtés « A » du joint doivent se trouver au ras du trou.

Ne pas utiliser de silicone pour fixer la table. Ceci ne permettrait pas de déposer la table sans l’endommager en cas de nécessité.

Installation 5.5 Raccordement du gaz Fuite de gaz Danger d’explosion • Après toute intervention sur l’appareil, vérifiez que le couple de serrage des connexions du gaz est compris entre 10 Nm et 15 Nm. • Si nécessaire, utilisez un régulateur de pression conforme à la norme en vigueur. • Une fois l’installation terminée, vérifiez la présence d’éventuelles fuites avec une solution savonneuse, mais jamais avec une flamme. • Assurez-vous que les tuyaux ne sont pas au contact des parties mobiles ni écrasés. Informations générales Le raccordement au réseau du gaz peut être réalisé avec un tube rigide en cuivre ou avec un tuyau flexible en acier à paroi continue et conformément aux prescriptions de la norme en vigueur. L’appareil est réglé pour le gaz méthane G20 (2H) à une pression de 20 mbars. Pour l’alimentation avec d’autres types de gaz, voir le chapitre « 5.6 Adaptation aux différents types de gaz ». Le raccord d’entrée du gaz est fileté ½ pouce gaz externe (ISO 228-1).

Raccordement avec un tuyau flexible en acier Effectuez le raccordement au réseau de distribution du gaz en utilisant un tuyau flexible en acier à paroi continue conforme aux caractéristiques visées par la norme en vigueur. Vissez soigneusement le raccord 3 au raccord du gaz 1 de l’appareil en interposant toujours le joint 2 fourni.

Raccordement avec un tuyau flexible en acier à raccord conique Effectuez le raccordement au réseau de distribution du gaz en utilisant un tuyau flexible en acier à paroi continue conforme aux caractéristiques visées par la norme en vigueur. Vissez soigneusement le raccord 3 au raccord du gaz 1 (filet ½ pouce ISO 228-1) de l’appareil en interposant toujours le joint 2 fourni. Appliquez du matériau isolant (½” ISO 7.1) sur le filet du raccord 3, puis vissez le tuyau flexible en acier 4 au raccord 3.

Raccordement au gaz liquide

Utilisez un régulateur de pression et réalisez le raccordement à la bouteille conformément aux prescriptions établies par les normes en vigueur.

L’appareil doit être installé dans des pièces aérées en permanence, conformément aux normes en vigueur. La pièce où l’appareil est installé doit assurer la présence d’une quantité d’air suffisante pour la combustion régulière du gaz et le renouvellement de l’air dans la pièce. Les prises d’air, protégées par des grilles, doivent être dimensionnées de façon appropriée (aux normes en vigueur) et placées de façon à ne pas être obstruées, même partiellement. La pièce doit être convenablement aérée pour éliminer la chaleur et l’humidité produites par les cuissons : en particulier, après un usage prolongé, il est recommandé d’ouvrir une fenêtre ou d’augmenter la vitesse des éventuels ventilateurs.

La pression d’alimentation doit respecter les valeurs indiquées dans le tableau “Type de gaz et Pays d’appartenance”.

Évacuation des produits de la combustion L’évacuation des produits de la combustion peut être assurée par une hotte reliée à une cheminée à tirage naturel au fonctionnement sûr ou bien par une aspiration forcée. Un système d’aspiration efficient doit être minutieusement conçu par un spécialiste habilité, en respectant les positions et les distances indiquées par les normes.

Installation À la fin de l’intervention, l’installateur devra délivrer un certificat de conformité.

5.6 Adaptation aux différents types de gaz En cas d’utilisation d’un autre type de gaz, il faut remplacer les injecteurs des brûleurs puis régler l’air primaire. Pour remplacer les injecteurs et régler les brûleurs, démontez le plan. Démontage du plan 1. Enlevez les grilles du plan.

1 Évacuation par l’intermédiaire d’une hotte 2 Évacuation en l’absence d’une hotte A Évacuation dans une cheminée individuelle à tirage naturel B Évacuation dans une cheminée individuelle avec un électroventilateur C Évacuation directement dans l’atmosphère avec un électroventilateur mural ou par la vitre de la fenêtre D Évacuation directement dans l’atmosphère externe à travers le mur Air Produits de combustion Ventilateur électrique

2. Enlevez les manettes en les soulevant de leur siège.

Installation 6. Démontez le plan.

Enlevez les calottes et les chapeaux

4. Dévissez les vis sous chaque brûleur pour démonter la plaquette de fixation.

Remplacement des injecteurs/réglage de l’air

Desserrez la vis « a » et poussez à fond

le régulateur d’air « B ». 5. Enlevez le joint présent sur les thermocouples et les bougies de chaque brûleur.

Avec une clé fixe, déposez les injecteurs

« C » et montez ceux indiqués pour le nouveau type de gaz, en suivant les indications figurant dans les tableaux correspondants (voir « Type de gaz et Pays d’appartenance »).

Installation Réglage du minimum pour le méthane ou le gaz de ville

3. Replacez le support « B » dans la position initiale de manière à couvrir parfaitement l'injecteur « C ».

4. Réglez l’arrivée d’air en déplaçant le tube Venturi « D » jusqu’à obtenir la distance « X » indiquée dans les tableaux respectifs (voir le Tableau des caractéristiques des brûleurs et des injecteurs » au paragraphe « Air primaire (mm) ») ; serrez ensuite la vis « A ». 5. Après avoir réglé chaque brûleur, assemblez correctement l’appareil. Le couple de vissage de l’injecteur ne doit pas dépasser 3 Nm.

Allumez le brûleur et mettez-le en position minimum. Extrayez la poignée du robinet de gaz et agissez sur la vis de réglage située à côté de la tige du robinet (selon les modèles), jusqu’à obtenir une flamme minimale régulière. Remontez la poignée et vérifiez la stabilité de la flamme du brûleur. Tournez rapidement la poignée du maximum au minimum : la flamme ne doit pas s’éteindre. Répétez cette opération pour tous les robinets de gaz.

Installation Réglage du minimum pour le gaz liquide Serrez complètement la vis logée à côté de la tige du robinet dans le sens des aiguilles d’une montre.

Après avoir effectué l’adaptation à un gaz différent du gaz réglé à l’usine, remplacez l’étiquette de réglage du gaz appliquée à l’appareil par celle qui correspond au nouveau gaz employé. L’étiquette se trouve à l’intérieur de l’enveloppe contenant les injecteurs (si elle est prévue). Lubrification des robinets de gaz Avec le temps, il peut arriver que les robinets de gaz tournent difficilement et se bloquent. Nettoyez-les à l’intérieur et remplacez leur graisse lubrifiante. La lubrification des robinets de gaz devra être effectuée par un technicien spécialisé.

Installation Type de gaz et Pays d’appartenance Type de gaz 1 Gaz Méthane G20 G20 20 mbars G20/25 20/25 mbars 2 Gaz Méthane G20 G20 25 mbars 3 Gaz Méthane G25.1 G25.1 25 mbars 4 Gaz Méthane G25 G25 20 mbars 5 Gaz Méthane G27 G27 20 mbars 6 Gaz Méthane G2.350 G2.350 13 mbars 7 Gaz Liquide G30/31 G30/31 28/37 mbars G30/31 30/37 mbars G30/31 30/30 mbars 8 Gaz Liquide G30/31 G30/31 37 mbars 9 Gaz Liquide G30/31 G30/31 50 mbars 10 Gaz de Ville G110 G110 8 mbars

Vous pouvez identifier les types de gaz disponibles suivant le pays d’installation. Référez-vous au numéro de l’en-tête pour identifier les valeurs correctes dans les “Tableaux des caractéristiques des brûleurs et injecteurs”.

Installation Tableaux des caractéristiques des brûleurs et injecteurs AUX

3.1 1.1 + 3.9 3.9 3.3 123 73 + 140 140 130 750 400 + 1200 1400 1400 2,5 2+3 2 2 R UR2 (int + ext) UR3 UR3*

3.1 1.1 + 3.9 3.9 3.3 115 73 + 132 132 123 750 400 + 1200 1400 1400 1.5 3+4 1.5 1.5 R UR2 (int + ext) UR3 UR3*

3.1 1.1 + 3.9 3.9 3.3 135 76 + 150 150 140 750 400 + 1200 1400 1400 1.5 2+3 1.5 1.5 R UR2 (int + ext) UR3 UR3*

3.1 1.1 + 3.9 3.9 3.3 140 82 + 155 155 145 450 400 + 1200 1400 1400 2 2 + 2,5 1.5 2 R UR2 (int + ext) UR3 UR3*

3.1 1.1 + 3.9 3.9 3.3 170 100 + 200 200 180 750 400 + 1200 1400 1400 1.5 2+3 3 2 R UR2 (int + ext) UR3 UR3*

1.0 + 3.5 3.9 3.3 48 + 87 95 87 400 + 1200 1400 1400 4 + 10 4 3 73 + 255 284 240 71 + 250 279 236

1 Gaz méthane G20 - 20 mbars Portée thermique nominale (kW) Diamètre injecteur (1/100 mm) Portée réduite (W) Air primaire (mm) 2 Gaz méthane G20 - 25 mbars Portée thermique nominale (kW) Diamètre injecteur (1/100 mm) Portée réduite (W) Air primaire (mm) 3 Gaz Méthane G25.1 - 25 mbars Portée thermique nominale (kW) Diamètre injecteur (1/100 mm) Portée réduite (W) Air primaire (mm) 4 Gaz méthane G25 - 20 mbars Portée thermique nominale (kW) Diamètre injecteur (1/100 mm) Portée réduite (W) Air primaire (mm) 5 Gaz méthane G27 - 20 mbars Portée thermique nominale (kW) Diamètre injecteur (1/100 mm) Portée réduite (W) Air primaire (mm) 6 Gaz Méthane G2.350 - 13 mbars Portée thermique nominale (kW) Diamètre injecteur (1/100 mm) Portée réduite (W) Air primaire (mm) 7 Gaz Liquide G30/31 - 30/37 mbars Portée thermique nominale (kW) Diamètre injecteur (1/100 mm) Portée réduite (W) Air primaire (mm) Portée nominale G30 (g/h) Portée nominale G31 (g/h)

Installation 8 Gaz liquide G30/31 - 37 mbars Portée thermique nominale (kW) Diamètre injecteur (1/100 mm) Portée réduite (W) Air primaire (mm) Portée nominale G30 (g/h) Portée nominale G31 (g/h) 9 Gaz liquide G30/31 - 50 mbar Portée thermique nominale (kW) Diamètre injecteur (1/100 mm) Portée réduite (W) Air primaire (mm) Portée nominale G30 (g/h) Portée nominale G31 (g/h) 10 Gaz de ville G110 - 8 mbars Portée thermique nominale (kW) Diamètre injecteur (1/100 mm) Portée réduite (W) Air primaire (mm)

3.1 1.1 + 3.7 3.9 3.3 80 48 + 85 89 82 750 400 + 1400 1600 1600 4 4 + 10 4 3 225 80 + 269 284 240 221 79 + 264 279 236 R UR2 (int + ext) UR3 UR3*

3.1 1.1 + 3.7 3.9 3.3 73 42 + 80 82 76 750 400 + 1400 1400 1400 2 3 + 10 2.5 2.5 225 80 + 269 284 240 221 79 + 264 279 236 R UR2 (int + ext) UR3 UR3*

1.1 + 3.7 3.8 3.3 132 + 290 290 250 400 + 1200 1400 1400 1+3 2 2

Les injecteurs non fournis sont disponibles dans les centres d’assistance agréés.

Installation Tension électrique Danger d’électrocution • Un technicien habilité doit effectuer le branchement électrique. • Munissez-vous de dispositifs de protection individuelle. • La mise à la terre est obligatoire selon les modalités prévues par les normes de sécurité de l’installation électrique. • Coupez l'alimentation électrique générale. • Ne tirez jamais le câble pour débrancher la fiche. • Utilisez des câbles résistant à une température d’au moins 90° C. • Le couple de serrage des vis des conducteurs d’alimentation du bornier doit être égal à 1,5-2 Nm.

Informations générales S'assurer que les caractéristiques du réseau électrique sont appropriées aux données indiquées sur la plaque. La plaque d’identification, avec les données techniques, le numéro de série et le marquage est placée dans une position bien visible sur l’appareil. N’enlevez jamais la plaque. Effectuez la mise à la terre avec un câble plus long que les autres câbles d’au moins 20 mm. L’appareil peut fonctionner dans les modes suivants : 220-240 V 1N~ Utilisez un câble tripolaire 3 x 1 mm².

Les valeurs indiquées se réfèrent à la section du conducteur interne. Branchement fixe Préparez sur la ligne d’alimentation un dispositif d’interruption omnipolaire conformément aux règles d’installation. Le dispositif d’interruption doit être situé dans une position facilement accessible et à proximité de l’appareil. Branchement au moyen d’une prise et d’une fiche Vérifiez que la fiche et la prise sont du même type. Évitez d’utiliser des réducteurs, des adaptateurs ou des shunts car ils pourraient provoquer des surchauffes et des brûlures.

5.7 Branchement électrique

Installation Essais de bon fonctionnement

Effectuez quelques essais de bon fonctionnement à la fin de l’installation. En cas de non-fonctionnement, après s’être assuré d’avoir suivi correctement les instructions, débranchez l’appareil et contactez le service d’Assistance.

• La fiche doit rester accessible après l’installation. Ne pliez ou ne coincez pas le câble de raccordement au réseau électrique. • L’appareil doit être installé selon les schémas d’installation. • N’essayez pas de dévisser ou de forcer le coude fileté du raccord. Cela risque d’endommager cette partie de l’appareil, ce qui peut invalider la garantie du producteur. • Sur tous les branchements, utilisez de l’eau et du savon pour vérifier si des pertes de gaz sont présentes. N’utilisez PAS de flammes libres pour chercher d’éventuelles pertes. • Allumez tous les brûleurs un à un et simultanément pour garantir le fonctionnement correct de la vanne du gaz, du brûleur et de l’allumage. • Tournez les manettes des brûleurs sur la position flamme minimum et observez la stabilité de la flamme pour chaque brûleur, un à un et tous ensemble. • Si l’appareil ne fonctionne pas correctement après avoir effectué toutes les vérifications, appelez le service après-vente autorisé le plus proche de chez vous. • Lorsque l’appareil est correctement installé, veuillez instruire l’utilisateur sur la méthode de fonctionnement correcte.
