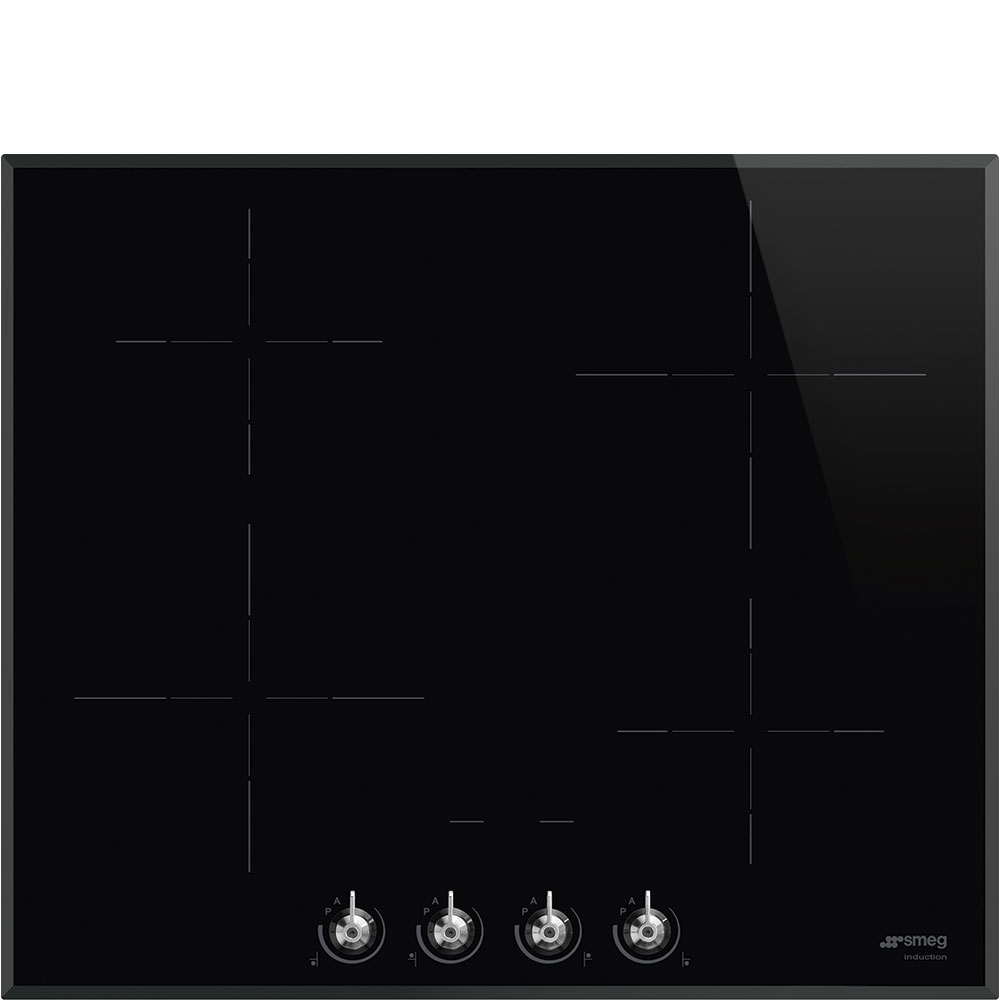

Mode d'emploi table de cuisson Smeg Plaque Induction 4 foyers SI364BM

Nous conseillons de lire attentivement ce manuel qui contient toutes les indications nécessaires pour préserver les caractéristiques esthétiques et fonctionnelles de l’appareil acheté. Pour toute information complémentaire concernant le produit : www.smeg.com

AVERTISSEMENTS Avertissements généraux de sécurité Dommages corporels

• L’appareil et ses parties accessibles deviennent très chaudes durant l’utilisation. Tenez les enfants éloignés de l'appareil. • Protégez vos mains avec des gants thermiques durant l’emploi. • N’essayez jamais d’éteindre une flamme/incendie avec de l’eau : mettez l’appareil hors tension et couvrez la flamme avec un couvercle ou une couverture ignifuge. • Cet appareil peut être utilisé par des enfants de plus de 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d’expérience et de connaissances, s’ils sont surveillés et instruits sur l’utilisation sûre de l’appareil et sur les dangers possibles liés à ce dernier. • Les enfants ne doivent pas jouer avec l’appareil. • Éloignez les enfants de moins de 8 ans s’ils ne font pas l’objet d’une surveillance constante. • Ne laissez pas les enfants 91477A937/F

de moins de 8 ans s’approcher de l’appareil durant son fonctionnement. • Les opérations de nettoyage et d’entretien ne doivent jamais être effectuées par des enfants sans surveillance. • Faites très attention au réchauffement rapide des zones de cuisson. Évitez de chauffer les casseroles à vide. Danger de surchauffe. • Activez le verrouillage des commandes en présence d’enfants ou d’animaux domestiques en mesure d’atteindre la plaque de cuisson. • Ne touchez pas et ne nettoyez pas la surface de la plaque de cuisson durant le fonctionnement ou lorsque les voyants de chaleur résiduelle sont allumés. • Après utilisation, éteignez les plaques. Ne vous fiez jamais uniquement au détecteur de présence des casseroles. • Surveillez attentivement les enfants, car ils s’aperçoivent difficilement de l’indication de chaleur résiduelle. Après AVERTISSEMENTS - 33

l’utilisation, les zones de cuisson restent très chaudes pendant un certain temps, même si elles sont éteintes. Évitez que les enfants ne touchent les zones de cuisson. • Le processus de cuisson doit toujours être surveillé. Un processus de cuisson à court terme doit être continuellement surveillé. • ATTENTION : Un processus de cuisson sans surveillance des aliments contenant de la graisse et/ ou de l'huile peut être dangereux et provoquer un incendie. • Les graisses et les huiles peuvent prendre feu en cas de surchauffe. Ne vous éloignez pas durant la préparation d’aliments contenant des huiles ou des graisses. Si les huiles ou les graisses prennent feu, n’éteignez jamais les flammes avec de l’eau. Mettez un couvercle sur la casserole et éteignez la zone de cuisson concernée. • N'utilisez pas les fonctions Booster et/ou Double Booster (si elles sont présentes) pour réchauffer des aliments gras ou huileux, risque d'incendie. • Pendant la cuisson, les objets métalliques comme les couverts ou la vaisselle ne doivent pas être posés

sur le dessus de la plaque de cuisson car ils risquent de surchauffer. • N’utilisez pas de boîtes, de récipients fermés ou de boîtes en plastique pour la cuisson. • N'utilisez pas de pots magnétiques. • N’utilisez pas de dessousde-plat ou d'autres matériaux entre le fond du récipient et la surface en vitrocéramique, risque de brûlures. • N'introduisez pas d'objets métalliques pointus (couverts ou ustensiles) dans les fentes de l'appareil. • N’utilisez pas et ne conservez pas de matériaux inflammables à proximité de l’appareil ou directement sous la plaque de cuisson. • Mettez l’appareil hors tension après l’utilisation. • Ne tirez jamais le câble pour débrancher la fiche (si elle est présente).

solides et durs ne tombent sur la surface de cuisson car ils risquent de l’endommager. • N’utilisez pas de produits de nettoyage à base de chlore, d’ammoniaque ou d’eau de Javel sur les parties en acier ou traitées en surface avec des finitions métalliques (ex. anodisations, nickelages, chromages). • Cet appareil n’est pas conçu pour fonctionner avec des temporisateurs externes ou des systèmes de commande à distance. • Pour éviter de rayer la surface en verre, ne faites pas glisser les casseroles sur la plaque, mais soulevez-les et replacez-les où vous le souhaitez. Installation

de l’appareil. Lisez attentivement ce manuel d’utilisation avant d’utiliser l’appareil. Les explications fournies dans ce manuel comprennent des images qui décrivent l’affichage habituel à l’écran. Néanmoins, il ne faut pas oublier que l’appareil pourrait disposer d’une version actualisée du système ; ainsi, ce qui s’affiche à l’écran pourrait différer des illustrations fournies dans ce manuel.

Responsabilité du fabricant Le fabricant décline toute responsabilité en cas de dommages subis par les personnes et les biens, causés par : • l’utilisation de l’appareil différente de celle prévue ; • le non-respect des prescriptions du manuel d’instructions ; • l’altération même d’une seule partie de l’appareil ; • l’utilisation de pièces détachées non d’origine.

Plaque d’identification La plaque d'identification contient les données techniques, le numéro de série et le marquage. N’enlevez jamais la plaque d’identification.

Élimination Cet appareil, conforme à la directive européenne DEEE (2012/19/UE), doit être éliminé séparément des autres déchets au terme de son cycle de vie. Cet appareil ne contient pas de substances dont la quantité est jugée dangereuse pour la santé et l’environnement, conformément aux directives européennes en vigueur. Tension électrique Danger d’électrocution •

Coupez l’alimentation électrique générale.

Débranchez le câble d’alimentation électrique de l’installation électrique.

Pour éliminer l’appareil : • Coupez le câble d’alimentation électrique et retirez-le. • Confiez l’appareil destiné à la mise au rebut aux centres de collecte sélective des déchets électriques et électroniques, ou remettez-le au revendeur au moment de l’achat d’un appareil équivalent, à raison d’un contre un. On précise que pour l’emballage de nos 91477A937/F

produits, nous utilisons des matériaux non polluants et recyclables. • Confiez les matériaux de l’emballage aux centres de collecte sélective. Emballage en plastique Danger d’asphyxie •

Ne laissez jamais sans surveillance l’emballage ni ses parties.

Évitez que les enfants jouent avec les sachets en plastique de l’emballage.

Comment lire le manuel d’utilisation Ce manuel d’utilisation utilise les conventions de lecture suivantes : Avertissement/Attention Informations/Recommandations

Pour économiser l’énergie •

Le diamètre de la base de la casserole ne doit être plus grand que les lignes sérigraphiées sur la surface en vitrocéramique. Les casseroles ne doivent pas être placées hors du périmètre de la plaque et au-dessus de l'afficheur. Lors de l’achat d’une casserole, vérifiez si le diamètre indiqué correspond au fond ou à la partie supérieure du récipient, car celle-ci est presque toujours plus grande que le fond. En préparant des plats exigeant une longue cuisson, vous pouvez économiser du temps et de l’énergie en utilisant une cocotte minute qui permet également de préserver les vitamines contenues dans les aliments. Assurez-vous que la cocotte minute contient suffisamment de liquide car toute surchauffe causée de la manque de liquide risque d’endommager la casserole et la zone de cuisson. Si possible, couvrez toujours les casseroles avec un couvercle adéquat. Choisissez la casserole pour la quantité d’aliments à cuire. Une grande casserole mais demi vide entraîne un gaspillage d’énergie. Si l’on utilise simultanément la plaque de cuisson et un four éventuel, la limite maximale de puissance utilisable par le circuit électrique pourrait être dépassée dans certaines conditions.

Informations sur la consommation d’énergie en mode éteint/veille Les données techniques sur la consommation en mode éteint/veille de l’appareil peuvent être consultées sur le site www.smeg.com à la page consacrée au produit en question. 91477A937/F

DESCRIPTION Description générale

Ø min. Diamètre/Dimensions H casserole x L (mm) (mm)

Puissance absorbée au Puissance absorbée avec niv.9 (W)* la fonction Booster (W) *

*Les puissances sont indicatives et peuvent varier selon le récipient utilisé et les valeurs réglées. Zones de cuisson / / Avant gauche /

Avantages de la cuisson par induction L’appareil est équipé d’un générateur à induction pour chaque zone de cuisson. Chaque générateur situé sous la surface de cuisson en vitrocéramique génère un champ électromagnétique qui induit un courant thermique à la base de la casserole. Dans la zone de cuisson à induction, la chaleur n’est plus transmise aux aliments, mais celleci est directement créé à l’intérieur du récipient par les courants inductifs.

Liste des symboles : Symbole 0 : zone de cuisson éteinte. Symbole P : active la fonction booster. Symbole A : active la fonction accélérateur.

APPAREIL. • Avant toute intervention sur l’appareil (installation, entretien, positionnement ou déplacement), portez 91477A937/F

toujours des équipements de protection individuelle. • N'effectuez pas d'opérations de nettoyage lorsque l'appareil est encore chaud ou en fonctionnement. • Après l’utilisation, éteignez les zones de cuisson qui restent très chaudes pendant un certain temps. Ne touchez pas les surfaces de la plaque de cuisson. • Avant toute intervention, désactivez l’alimentation électrique générale. • N’essayez jamais de réparer l’appareil sans l’intervention d’un technicien qualifié. • Pour éviter tout danger, si le câble d’alimentation électrique est abîmé, contactez immédiatement le service d’assistance technique qui se chargera de le remplacer. • Éteignez immédiatement l’appareil en cas de lézardes, de fissures ou de cassure de la surface de cuisson en vitrocéramique. Mettez l’appareil hors tension et interpellez le service d’assistance technique. • Les porteurs de pacemakers ou d’autres dispositifs semblables doivent s’assurer que le fonctionnement de leurs appareils n’est pas 91477A937/F

compromis par le champ inductif dont la gamme de fréquence est comprise entre 20 et 50 kHz. Dommages subis par l’appareil

• N’utilisez pas de détergents abrasifs ou corrosifs sur les parties en verre (ex. produits en poudre, détachants et éponges métalliques). • Utilisez éventuellement des outils en bois ou en plastique. • Ne vous asseyez pas sur l’appareil. • N’utilisez jamais la surface en vitrocéramique comme un plan d’appui. • N’utilisez pas l’appareil comme surface d’appui. • N’obstruez pas les ouvertures, les fentes d’aération et d’évacuation de la chaleur. • N’utilisez pas la plaque de cuisson en présence d’un four éventuellement installé en dessous et dans lequel un processus de pyrolyse est en cours. • N’utilisez pas de jets de vapeur pour nettoyer l’appareil. • Ne laissez pas l’appareil sans surveillance durant la cuisson, car des graisses et des huiles, en surchauffant, pourraient s’enflammer. Faites attention. • Danger d’incendie : ne AVERTISSEMENTS - 35

laissez aucun objet sur les surfaces de cuisson.

CHAUFFAGE AMBIANT. • Les récipients et les grils à viande doivent être placés à l’intérieur du périmètre de la plaque de cuisson. • Tous les récipients doivent avoir un fond plat et lisse. • En cas de débordement, éliminez le liquide en excès de la plaque de cuisson. • Ne renversez pas de substances acides comme du jus de citron ou du vinaigre sur la plaque de cuisson. • Ne renversez pas de sucre ni de mélanges sucrés sur la plaque durant la cuisson. • Ne posez pas de matériaux ou de substances (papier, plastique ou feuilles d’aluminium) risquant de fondre ou de prendre feu durant la cuisson. • Placez les récipients directement sur la surface en vitrocéramique. • Ne posez pas de casseroles ni de poêles vides sur les zones de cuisson allumées. • N’utilisez pas de matériaux rêches, abrasifs, ni de racloirs métalliques tranchants. • La surface en vitrocéramique est très résistante aux chocs. Évitez cependant que des objets

Des économies d’énergie grâce à la transmission directe de l’énergie à la casserole (une vaisselle spéciale réalisée dans un matériau magnétisable est nécessaire), par rapport à la cuisson électrique traditionnelle. Plus de sécurité grâce à la transmission d’énergie qui concerne uniquement le récipient posé sur la plaque de cuisson. Un haut rendement au niveau de la transmission d’énergie de la zone de cuisson à induction à la base de la casserole. 91477A937/F

Une grande rapidité de réchauffement. Réduction du danger de brûlures car la surface de cuisson n’est chauffée que par la base de la casserole ; les aliments qui débordent ne s’y collent pas.

Gestion de la puissance La plaque de cuisson est munie d’un module de gestion de la puissance qui en optimise/limite les consommations. Si les niveaux de puissance globaux sélectionnés dépassent la limite maximale admise, la carte électronique gère automatiquement la puissance distribuée par les plaques. Le module essaiera de maintenir les niveaux maximums de puissance distribuable. Les niveaux sélectionnés par la gestion automatique s’affichent. Le clignotement d’une puissance indique

que celle-ci sera automatiquement limitée à une nouvelle valeur sélectionnée par le module de gestion de la puissance.

La priorité est fournie par la dernière zone sélectionnée. Le module de gestion de la puissance n’influence pas l’absorption électrique totale de l’appareil.

UTILISATION Fonctions d'usine Première mise sous tension À la première mise sous tension, ou après une interruption et un rétablissement de celle-ci, il faut effectuer un contrôle automatique qui allume les voyants et les afficheurs pendant quelques secondes. À l’issue de cette opération, on pourra visualiser l’appareil normalement.

Opérations préliminaires Voir Avertissements généraux de sécurité. •

Éliminez les éventuelles pellicules de protection à l’extérieur et à l’intérieur de l’appareil y compris les accessoires (si présents). Enlevez les éventuelles étiquettes (à l’exception de la plaque contenant les données techniques).

Récipients utilisables pour la cuisson à induction Les récipients utilisés pour la cuisson à induction doivent être en métal et avoir des propriétés magnétiques et un fond aux dimensions suffisantes. Récipients appropriés : • Récipients en acier émaillé au fond épais. • Récipients en fonte au fond émaillé. • Récipients en inox multicouche, en acier ferritique inoxydable et en aluminium à 91477A937/F

fond spécial. Récipients inappropriés : • Récipients en cuivre, en aluminium, en verre réfractaire, en bois, en céramique et en terre cuite. Conseils pratiques pour économiser l’énergie Pour vérifier si la casserole est adéquate, il suffit d’approcher un aimant au fond : s’il est attiré, la casserole est indiquée pour la cuisson à induction. Si vous ne disposez pas d’un aimant, vous pouvez verser dans la casserole une petite quantité d’eau, posezla sur une zone de cuisson et allumez la plaque. Si le symbole s’affiche, cela signifie que la casserole n’est pas appropriée.

Conseils pratiques pour économiser l’énergie Le diamètre de la base de la casserole doit correspondre au diamètre de la zone de

différents types de cuisson. Niveau de puissance

Lors de l’achat d’une casserole, vérifiez si le diamètre indiqué correspond au fond ou à la partie supérieure du récipient, car celle-ci est presque toujours plus grande que le fond. Le fond des récipients doit être très épais et parfaitement plat. En outre, il doit être propre et sec, tout comme la plaque de cuisson. En préparant des plats exigeant une longue cuisson, vous pouvez économiser du temps et de l’énergie en utilisant une cocotte minute qui permet également de préserver les vitamines contenues dans les aliments. Veillez à ce que la cocotte minute contienne suffisamment de liquide car toute surchauffe causée par le manque de liquide risque d’endommager la casserole et la zone de cuisson. Si possible, couvrez toujours les casseroles avec un couvercle adéquat. Choisissez la casserole pour la quantité d’aliments à cuire. Une grande casserole mais demi vide entraîne un gaspillage d’énergie. N’utilisez pas de récipients en fonte ou dont le fond est rugueux. Si l’on utilise simultanément la plaque de cuisson et le four, la limite maximale de puissance utilisable par l’installation électrique pourrait être dépassée dans certaines conditions.

Tableau récapitulatif des niveaux de puissance La puissance peut être réglée sur des niveaux différents. Le tableau ci-dessous fournit les indications relatives aux

Cuisson de quantités réduites d’aliments (puissances minimales)

Cuisson de grandes quantités d’aliments, rôtissage de pièces plus grandes

Rôtir, rissolement avec de la farine

Faites bouillir de grandes quantités d'eau (puissance maximale, voir « Fonction Booster »)

Chaleur résiduelle Après l’extinction de la zone de cuisson, le symbole s’affiche si celle-ci est encore chaude. Lorsque la température descend en dessous de 60°C, le symbole disparaît.

Fonctionnalité de sécurité Voir Avertissements généraux de sécurité. Limitation de la durée de cuisson L’appareil est équipé d’un dispositif automatique qui limite la durée du fonctionnement. Si vous ne modifiez pas les réglages de cuisson du récipient, la durée de fonctionnement maximum dépend du niveau de puissance sélectionné. Lorsque le dispositif de limitation du temps est activé, le chauffage du récipient est désactivé et le symbole

Durée maximum de la cuisson en heures

Utilisation de la plaque de cuisson Fonction Booster Après avoir allumé la plaque et sélectionné, pour activer la fonction :

Les afficheurs des zones postérieure gauche et postérieure droite indiquent « 7 » et « 4 ». 3. Relâchez les manettes.

2. La fonction Booster sera activée et l’afficheur de la zone de cuisson indiquera le symbole

Pour désactiver la fonction Booster, il suffit de sélectionner le niveau de puissance de la zone de cuisson ou d’éteindre l’appareil. •

Pour certaines zones seulement, la fonction Booster reste active au maximum pendant 10 minutes, après quoi le niveau de puissance baisse automatiquement au niveau 9. Si la température intérieure est trop élevée, la fonction Booster sera temporairement désactivée.

Accélérateur de réchauffage Chaque zone de cuisson est munie d’un accélérateur de réchauffage qui permet de distribuer la puissance maximale pendant une durée proportionnelle à la puissance sélectionnée. Cette fonction permet d’atteindre plus rapidement le niveau de réchauffement sélectionné.

des aiguilles d’une montre sur A et relâchez. Le symbole s’affiche.

successives la puissance de cuisson souhaitée (1...8). La puissance sélectionnée et le symbole clignotent tour à tour sur l’afficheur. On peut augmenter le niveau de puissance à tout moment. La période de « pleine puissance » est automatiquement modifiée. Au terme de la période d’accélération, le niveau de puissance reste celui qu’on avait sélectionné. Si, en revanche, la puissance est réduite, en tournant la manette dans le sens inverse des aiguilles d’une montre, l’accélérateur de réchauffage sera automatiquement désactivé.

Verrouillage des commandes Le verrouillage des commandes est un dispositif qui permet de protéger l’appareil contre une utilisation involontaire ou inappropriée. Pour activer le Verrouillage des commandes, effectuez les actions suivantes :

sont éteintes, tournez les deux manettes de commande de la zone de cuisson à gauche dans le sens inverse des aiguilles d’une montre (position A).

jusqu’à ce que les symboles s’affichent. 3. Relâchez les manettes. Pour désactiver le verrouillage des commandes, répétez les opérations décrites précédemment. Le message d’erreur s’affiche quelle que soit la manette tournée sur la position « A » pendant plus de 30 secondes.

Messages d’erreur En cas de dysfonctionnement ou de comportement anormal, l'écran affiche un message contenant le code associé à l'erreur. Les codes d’erreur commencent toujours par « E » ou « C », suivis d'une série de chiffres (par exemple « Er47-30 »). Sélection de la valeur de puissance de l'appareil •

La sélection du niveau de puissance doit être effectuée dans un délai de deux minutes après le branchement électrique. L'appareil est réglé en usine à une puissance maximale de 7,4 kW, mais il peut être réglé pour fonctionner à une puissance de 4,5, 3,8, 3,0, 2,6 et 1,9 kW.

1. Débranchez l’appareil du secteur et attendez 10 secondes avant de le rebrancher. 2. Tournez simultanément la manette de commande de la zone de cuisson avant gauche et la manette de commande de la zone de cuisson avant droite dans le sens inverse des aiguilles d’une montre (position « A ») et maintenez la position.

en sens inverse horaire et maintenez la position. Les afficheurs des zones postérieure gauche et postérieure droite affichent la puissance indiquée par les valeurs « 4 » et « 5 ». 5. Relâchez les manettes. en sens inverse horaire et maintenez la position. Les afficheurs des zones postérieure gauche et postérieure droite affichent la puissance indiquée par les valeurs « 3 » et « 8 ». 7. Relâchez les manettes. en sens inverse horaire et maintenez la position. Les afficheurs des zones postérieure gauche et postérieure droite affichent la puissance indiquée par les valeurs « 3 » et « 0 ». 9. Relâchez les manettes. en sens inverse horaire et maintenez la position.

Tournez de nouveau les deux manettes en sens inverse horaire et maintenez la position. 11. Relâchez les manettes. en sens inverse horaire et maintenez la position. Les afficheurs des zones postérieure gauche et postérieure droite affichent la puissance indiquée par les valeurs « 1 » et « 9 ». 13. Relâchez les manettes. Pour ramener le produit à la puissance initiale (ou à une puissance différente), Il est nécessaire de répéter la configuration. •

Après avoir relâché les manettes au niveau de la puissance souhaitée, attendez l’extinction des afficheurs. On peut continuer à modifier la puissance pendant environ 4 minutes après l’extinction des afficheurs (sans devoir débrancher l’appareil du secteur). La dernière puissance sélectionnée reste active même en cas de coupure de courant.

Nettoyage de la plaque en vitrocéramique Voir Avertissements généraux de sécurité. Nettoyage des surfaces Pour une bonne conservation des surfaces, nettoyez-les régulièrement après chaque utilisation, après les avoir laissées refroidir. Nettoyage ordinaire quotidien N’utilisez que des produits spécifiques ne contenant pas de substances abrasives ni acides à base de chlore. Versez le produit sur un chiffon humide et passez-le sur la surface, rincez soigneusement et essuyez

avec un chiffon doux ou en microfibre. En cas de saleté résistante, effectuez un nettoyage à froid avec une éponge pour vaisselle humidifiée avec de l'eau et un détergent neutre ; puis séchez avec un chiffon en microfibre. Nettoyage hebdomadaire Nettoyez et traitez la plaque de cuisson une fois par semaine avec un produit courant pour le nettoyage de la vitrocéramique. Respectez toujours les instructions du producteur. Le silicone présent dans ces produits génère une pellicule de protection hydrofuge et anti-saleté. Toutes les taches restent sur la pellicule et peuvent être facilement éliminées. Ensuite, séchez la surface avec un chiffon propre. Veillez à ne pas laisser de restes de détergent sur la surface de cuisson pour éviter toute réaction agressive au réchauffement entraînant une modification de la structure. 91477A937/F

Taches d’aliments ou résidus Les éventuelles traces claires dues à l’utilisation de casseroles à fond en aluminium peuvent être éliminées avec un chiffon humide imprégné de vinaigre. Si, après la cuisson, il devait rester des résidus brûlés, enlevez-les, rincez à l’eau et essuyez bien avec un chiffon propre. Les grains de sable tombés sur la plaque de cuisson durant le nettoyage de la salade ou des pommes de terre, risquent de rayer la surface lorsque vous déplacez les casseroles. Éliminez immédiatement les éventuels grains de sable de la surface de cuisson. Les changements de couleur n’influencent ni le fonctionnement ni la stabilité du verre. En effet, il ne s’agit pas de modifications du matériau de la plaque de cuisson, mais de simples résidus qui n’ont pas été éliminés et qui ont carbonisé. Des zones brillantes peuvent se former suite au frottement du fond des casseroles, surtout si celles-ci sont en aluminium, et à l’utilisation de détergents non appropriés. Il est difficile de les éliminer avec des produits de nettoyage courants. Il peut être nécessaire de répéter plusieurs fois les opérations de nettoyage. L’utilisation de détergents agressifs ou le frottement opéré par le fond des casseroles risque d’effacer avec le temps les décorations de la plaque de cuisson et de contribuer à la formation de taches. On conseille d’utiliser les produits de nettoyage distribués par le fabricant. Après les opérations de nettoyage, il faut sécher soigneusement l’appareil car les coulées de détergent ou d’eau risquent d’en compromettre le fonctionnement correct ainsi que son aspect esthétique.

Que faire si... La plaque de cuisson ne fonctionne pas : • Contrôlez que la plaque de cuisson est branchée et que l’interrupteur général est activé. • Contrôlez qu’il n’y a pas de coupures de courant. • Contrôlez que le fusible ne s’est pas déclenché. Le cas échéant, remplacez le fusible. • Contrôlez que l’interrupteur magnétothermique du circuit domestique ne s’est pas déclenché. Le cas échéant, activez de nouveau l’interrupteur. Les résultats de la cuisson ne sont pas satisfaisants : • Contrôlez que la température de cuisson n’est ni trop haute ni trop basse. • Assurez-vous que la plaque dispose d'une bonne ventilation et que les prises d'air sont complètement dégagées. • Utilisez des casseroles certifiées et testées pour la cuisson à induction. La plaque de cuisson produit de la fumée : • Laissez refroidir et nettoyez la plaque après la cuisson. • Contrôlez que les aliments n’ont pas débordé et éventuellement utilisez un récipient plus grand. Les fusibles ou l’interrupteur magnétothermique du circuit domestique se déclenchent continuellement : • Contactez le Service d’Assistance ou un électricien. Présence de cassures ou de fissures sur la plaque de cuisson : • Éteignez immédiatement l’appareil, débranchez-le du secteur et appelez le Service d’Assistance.

INSTALLATION Branchement électrique Avertissements généraux de sécurité. Informations générales Assurez-vous que les caractéristiques du réseau électrique sont appropriées aux données indiquées sur la plaque. La plaque d’identification, avec les données techniques, le numéro de série et le 91477A937/F

marquage est placée dans une position bien visible sur l’appareil. N’enlevez jamais la plaque. Effectuez la mise à la terre avec un câble plus long que les autres câbles d’au moins 20 mm. Raccordement du bornier Disposez les câbles de manière ordonnée afin d'éviter les chevauchements ou les contacts avec d'éventuels cavaliers. Les

câbles doivent être de la longueur correcte pour éviter les accumulations/torsions à l'intérieur du bornier.

Découpe du plan de travail Indications de sécurité pour le positionnement et l'installation Voir Avertissements généraux de sécurité. •

L’appareil peut fonctionner dans les modalités suivantes :

220-240 V 1N~ 3 x 6 mm² câble tripolaire

220-240 V 2~ 3 x 6 mm² câble tripolaire 220-240 V 3~

4 x 2,5 mm² câble tétrapolaire 380-415 V 2N~

4 x 2,5 mm² câble tétrapolaire

Les valeurs indiquées se réfèrent à la section du conducteur interne.

L’installation est réalisable sur différents matériaux comme la maçonnerie, le métal, le bois massif et le bois revêtu de stratifié plastique, à condition qu’ils soient résistants à la chaleur (>90°C). Les placages, les colles ou les revêtements en plastique des meubles adjacents doivent être thermorésistants (>90°C), dans le cas contraire, ils risquent de se déformer dans le temps. Si le meuble n'a pas l'ouverture d’encastrement requise, celle-ci doit être créée par des travaux de menuiserie et/ ou de maçonnerie et doit être réalisée par un technicien compétent. La distance minimale à observer entre les hottes aspirantes et la surface de cuisson doit correspondre au moins à celle indiquée dans les instructions de montage de la hotte aspirante. Respectez également les distances minimales des découpes de la plaque à l’arrière d’après les instructions de montage. Si l’appareil installé au-dessus d’un four, ce dernier doit être équipé d’une turbine de refroidissement.

Dimensions hors tout de l’appareil (mm)

Les câbles d’alimentation sont dimensionnés en tenant compte du facteur de simultanéité (conformément à la norme EN 60335-2-6). Branchement fixe Sur la ligne d’alimentation, prévoyez un dispositif qui assure la déconnexion du réseau omnipolaire, avec une distance d’ouverture des contacts permettant une déconnexion complète dans les conditions de la catégorie de surtension III, conformément aux normes d’installation.

Encastrement normal et avec biseau (mm)

Pour le marché australien/néo-zélandais : La déconnexion incorporée à la connexion fixe doit être conforme à la norme AS/NZS 3000.

Encastrement Sur le compartiment d’encastrement du four La distance entre la plaque de cuisson et les meubles de cuisine ou les appareils encastrables doit garantir une aération suffisante ainsi qu’une évacuation suffisante de l’air. Si elle est installée audessus d’un four, laissez un espace entre le fond de la plaque de cuisson et la partie du produit installé en dessous. A

min. 150 min. 460 min. 750 20 ÷ 60

Joint de la plaque de cuisson Avant le montage, pour éviter les infiltrations de liquides entre le cadre de la plaque de cuisson et le plan de travail, positionnez le joint fourni tout autour de la plaque de cuisson.

Sur un compartiment neutre ou des tiroirs Ne fixez pas la plaque de cuisson avec du silicone. Dans ce cas, vous ne pourriez pas démonter la plaque de cuisson sans l’endommager. En cas d'encastrement à ras, après avoir étalé le joint autocollant (A) sur la surface en verre et après avoir positionné et fixé la plaque de cuisson au moyen de brides, remplissez les bords de silicone isolant (B) et nettoyez en cas de débordements. Pour démonter la plaque de cuisson, coupez le silicone avec un cutter avant d’essayer d’extraire la plaque (C).

En présence d'autres meubles (parois latérales, tiroirs, etc.), d’un lave-vaisselle ou de réfrigérateurs, sous la plaque de cuisson, installez un double fond en bois à une distance minimale de 20 mm dans la partie inférieure de la plaque de cuisson, pour éviter les contacts accidentels. Le double fond doit pouvoir être démonté en n’utilisant que des outils spécifiques.

Avec une ouverture sur le fond :

Avec une ouverture à l’arrière :

Branchement fixe Sur la ligne d’alimentation, prévoyez un dispositif qui assure la déconnexion du réseau omnipolaire, avec une distance d’ouverture des contacts permettant une déconnexion complète dans les conditions de la catégorie de surtension III, conformément aux normes d’installation. Pour le marché australien/néo-zélandais : La déconnexion incorporée à la connexion fixe doit être conforme à la norme AS/NZS 3000.

Essais de bon fonctionnement

Si l’utilisateur n’installe pas le double fond en bois, il s’expose au risque d’un contact accidentel avec des parties tranchantes ou chaudes. S’il est installé au-dessus d’un four, ce dernier doit être équipé d’une turbine de refroidissement.

Fixation au meuble d’encastrement Pour garantir la fixation au meuble d’encastrement et un centrage optimal, il est nécessaire de visser les pattes de fixation fournies en correspondance avec les trous situés sur le carter inférieur.

Effectuez quelques essais de bon fonctionnement à la fin de l’installation. En cas de non-fonctionnement, après s’être assuré d’avoir suivi correctement les instructions, contactez le service d’Assistance.

En cas de raccordement avec une fiche (si elle est présente), cette dernière doit toujours rester accessible après l'installation. Ne pliez ou ne coincez pas le câble d’alimentation. L’appareil doit être installé selon les schémas d’installation. Si l’appareil ne fonctionne pas correctement après avoir effectué toutes les vérifications, appelez le service après-vente autorisé le plus proche de chez vous. Lorsque l’appareil est correctement installé, veuillez instruire l’utilisateur sur la méthode de fonctionnement correcte.

Vissez les pattes de fixation dans les trous prévus pour fixer correctement la plaque de cuisson à la structure d’encastrement.
