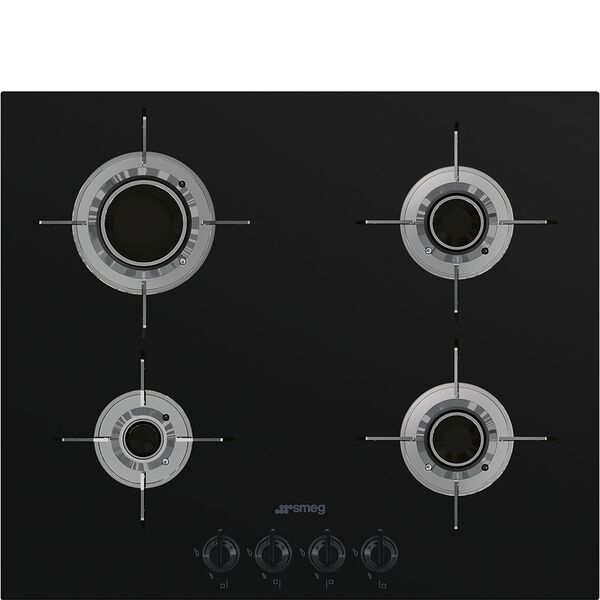

Mode d'emploi table de cuisson Smeg Plaque de cuisson 4 foyers Gaz PVL664CN

Présentation

Sommaire 1.1 Avertissements généraux de sécurité 1.2 Responsabilité du fabricant 1.3 Fonction de l’appareil 1.4 Élimination 1.5 Plaque d’identification 1.6 Ce manuel d’utilisation 1.7 Informations sur la consommation d’énergie en mode éteint/veille 1.8 Comment lire le manuel d’utilisation

2 Description 2.1 Description générale 2.2 Symboles

3 Utilisation 3.1 Avertissements 3.2 Première utilisation 3.3 Utilisation du plan de cuisson

4 Nettoyage et entretien 4.1 Avertissements 4.2 Nettoyage de l’appareil

5 Installation 5.1 Indications de sécurité 5.2 Découpe du plan de travail 5.3 Encastrement 5.4 Raccordement du gaz 5.5 Adaptation aux différents types de gaz 5.6 Branchement électrique

56 56 59 59 59 60 60 60 60

Ces instructions sont exclusivement valables pour les pays de destination indiqués sur la plaque des caractéristiques appliquée sur l’appareil. Ce plan de cuisson encastrable appartient à la classe 3. Nous conseillons de lire attentivement ce manuel qui contient toutes les indications nécessaires pour préserver les caractéristiques esthétiques et fonctionnelles de l’appareil acheté. Pour toute information complémentaire concernant le produit : www.smeg.com 55

Avertissements 1 Avertissements 1.1 Avertissements généraux de sécurité

Dommages corporels • L’appareil et ses parties accessibles deviennent très chaudes durant l’utilisation. Ne touchez pas les éléments chauffants durant l'utilisation. • Protégez vos mains avec des gants thermiques durant la manutention des aliments à l’intérieur de la chambre de cuisson. • N’essayez jamais d’éteindre une flamme/incendie avec de l’eau : mettez l’appareil hors tension et couvrez la flamme avec un couvercle ou une couverture ignifuge. • Cet appareil peut être utilisé par des enfants de plus de 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d’expérience et de connaissances, sous la supervision et en recevant la formation d’adultes et de personnes responsables de leur sécurité. • Les enfants ne doivent pas jouer avec l'appareil. • Éloignez les enfants de moins de 8 ans s’ils ne font pas l’objet d’une surveillance constante. 56

• Ne laissez pas les enfants de moins de 8 ans s’approcher de l’appareil durant son fonctionnement. • Les opérations de nettoyage et d’entretien ne doivent jamais être effectuées par des enfants sans surveillance. • Assurez-vous que les couronnes sont bien en place dans leurs logements avec leurs chapeaux. • Faites très attention au réchauffement rapide des zones de cuisson. Évitez de chauffer les casseroles à vide. Danger de surchauffe. • Les graisses et les huiles peuvent prendre feu en cas de surchauffe. Ne vous éloignez pas durant la préparation d'aliments contenant des huiles ou des graisses. Si les huiles ou les graisses prennent feu, n'éteignez jamais les flammes avec de l'eau. Mettez un couvercle sur la casserole et éteignez la zone de cuisson concernée. • Le processus de cuisson doit toujours être surveillé. Un processus de cuisson à court terme doit être continuellement surveillé.

• Pendant l’utilisation les objets métalliques comme les couverts ou la vaisselle ne doivent pas être posés sur le dessus de la table de cuisson car ils risquent de surchauffer. • N’introduisez pas d’objets métalliques pointus (couverts ou ustensiles) dans les fentes. • Ne versez pas d’eau directement sur les lèchefrites très chaudes. • N’utilisez pas de vaporisateurs à proximité de cet appareil lorsqu’il est en fonction. • Mettez l’appareil hors tension après l’utilisation. • Ne modifiez pas cet appareil. • N’essayez jamais de réparer l’appareil sans l’intervention d’un technicien qualifié. • Ne tirez jamais le câble pour débrancher la fiche. • Si le câble d’alimentation électrique est abîmé, contactez immédiatement le service d’assistance technique qui se chargera de le remplacer. Dommages subis par l’appareil • Ne vous asseyez pas sur l'appareil. • N’utilisez pas de jets de vapeur pour nettoyer l’appareil.

• N’obstruez pas les ouvertures, les fentes d’aération et d’évacuation de la chaleur. • Ne laissez pas l’appareil sans surveillance durant la cuisson, car des graisses et des huiles, en surchauffant, pourraient s’enflammer. Faites très attention. • Ne laissez aucun objet sur les surfaces de cuisson. • N’utilisez jamais l’appareil en guise de chauffage ambiant. • N’utilisez pas de produits en spray à proximité du four. • N’utilisez pas de vaisselle ni de récipients en plastique pour la cuisson des aliments. • Les récipients ou les grils à viande doivent être placés à l’intérieur du périmètre de la table de cuisson. • Tous les récipients doivent avoir un fond plat et lisse. • En cas de débordement, éliminez le liquide en excès de la table de cuisson. • Ne renversez pas de substances acides comme du jus de citron ou du vinaigre sur la table de cuisson. • Ne posez pas de casseroles ni de poêles vides sur les zones de cuisson allumées. • N’utilisez pas de jets de vapeur pour nettoyer l’appareil. 57

Avertissements • N’utilisez pas de matériaux rêches, abrasifs, ni de racloirs métalliques tranchants. • N’utilisez pas de produits de nettoyage à base de chlore, d’ammoniaque ou d’eau de Javel sur les parties en acier ou traitées en surface avec des finitions métalliques (par ex., anodisations, nickelages, chromages). • N’utilisez pas de détergents abrasifs ou corrosifs sur les parties en verre (ex. produits en poudre, détachants et éponges métalliques). • Ne lavez pas au lave-vaisselle les parties amovibles comme les grilles de la table de cuisson, les couronnes et les chapeaux. Installation • Cet appareil ne doit pas être installé sur des bateaux ou des caravanes. • N’installez pas l’appareil sur un piédestal. • Positionnez l’appareil dans le meuble avec l’aide d’une autre personne. • Pour éviter la surchauffe possible, l’appareil ne doit pas être installé derrière une porte décorative ou un panneau.

• Avant toute intervention sur l’appareil (installation, entretien, positionnement ou déplacement), munissez-vous de équipements de protection individuelle. • Avant toute intervention, désactivez l’alimentation électrique générale. • Du personnel qualifié doit effectuer l’installation et les interventions d’assistance dans le respect des normes en vigueur. • Un technicien habilité doit effectuer le branchement au gaz. • La mise en œuvre avec un tuyau flexible devra être réalisée de manière à ce que la longueur de la conduite ne dépasse pas les 2 mètres d’extension maximale pour les tuyaux flexibles en acier et 1,5 mètres pour les tuyaux en caoutchouc. • Assurez-vous que les tuyaux ne sont pas au contact des parties mobiles ni écrasés. • Si nécessaire, utilisez un régulateur de pression conforme à la norme en vigueur. • Après toute intervention sur l’appareil, vérifiez que le couple de serrage des connexions du gaz est compris entre 10 Nm et 15 Nm.

• Une fois l’installation terminée, vérifiez la présence d’éventuelles fuites avec une solution savonneuse, mais jamais avec une flamme. • Un technicien habilité doit effectuer le branchement électrique. • La mise à la terre est obligatoire selon les modalités prévues par les normes de sécurité de l’installation électrique. • Utilisez des câbles résistant à une température d’au moins 90° C. • Le couple de serrage des vis des conducteurs d’alimentation du bornier doit être égal à 1,5-2 Nm. • L’éventuel remplacement du câble électrique doit être effectué exclusivement par un électricien agréé. 1.2 Responsabilité du fabricant

Le fabricant décline toute responsabilité en cas de dommages subis par les personnes et les biens, causés par : • l’utilisation de l’appareil différente de celle prévue, • le non-respect des prescriptions du manuel d’instructions ; • l’altération même d’une seule pièce de l’appareil, • l’utilisation de pièces détachées non originales.

1.3 Fonction de l’appareil • Cet appareil est destiné à la cuisson d’aliments dans le milieu domestique. Toute autre utilisation est impropre. • Cet appareil n’est pas conçu pour fonctionner avec des temporisateurs externes ou des systèmes de commande à distance. 1.4 Élimination Cet appareil doit être éliminé séparément des autres déchets (directives 2002/95/CE, 2002/ 96/CE, 2003/108/CE). Cet appareil ne contient pas de substances dont la quantité est jugée dangereuse pour la santé et l’environnement, conformément aux directives européennes en vigueur. Pour éliminer l’appareil : Tension électrique Danger d’électrocution • Mettez l’appareil hors tension. • Débranchez le câble d’alimentation électrique de l’installation électrique. • Coupez le câble d’alimentation électrique et enlevez-le avec la fiche. • Confiez l’appareil destiné à la mise au rebut aux centres de collecte sélective des déchets électriques et électroniques, ou remettez-le au revendeur au moment de l’achat d’un appareil équivalent, à raison d’un contre un.

Avertissements On précise que pour l’emballage de nos produits, nous utilisons des matériaux non polluants et recyclables. • Confiez les matériaux de l’emballage aux centres de collecte sélective. Emballage en plastique Danger d’asphyxie • Ne laissez jamais sans surveillance l’emballage ni ses parties. • Évitez que les enfants jouent avec les sachets en plastique de l’emballage.

1.5 Plaque d’identification La plaque d’identification contient les données techniques, le numéro de série et le marquage. N’enlevez jamais la plaque d’identification. 1.6 Ce manuel d’utilisation Ce manuel d’utilisation fait partie intégrante de l’appareil. Conservezle en parfait état et à portée de main de l’utilisateur pendant tout le cycle de vie de l’appareil. Lisez attentivement ce manuel d’utilisation avant d’utiliser l’appareil.

1.8 Comment lire le manuel d’utilisation Ce manuel d’utilisation utilise les conventions de lecture suivantes : Avertissements Informations générales sur ce manuel d’utilisation, la sécurité et l’élimination finale. Description Description de l’appareil et de ses accessoires. Utilisation Informations sur l’utilisation de l’appareil et des accessoires, conseils de cuisson. Nettoyage et entretien Informations pour un nettoyage et un entretien corrects de l’appareil. Installation Informations pour le technicien qualifié concernant l’installation, la mise en fonction et l’essai. Avertissement de sécurité

1.7 Informations sur la consommation d’énergie en mode éteint/veille

Les données techniques sur la consommation en mode éteint/veille de l’appareil peuvent être consultées sur le site www.smeg.com à la page consacrée au produit en question.

1. Séquence d’instructions pour l’utilisation. • Instruction d’utilisation individuelle.

AUX = Auxiliaire SR = Semi-rapide RR = Rapide réduit

R = Rapide UR= Ultra-rapide

2.2 Symboles Zones de cuisson

Avant gauche Centrale Gauche Arrière gauche Centrale Arrière droite Central droite Avant droite

Utiles pour allumer et régler les brûleurs du plan de cuisson. Enfoncez et tournez les manettes en sens inverse horaire sur la valeur pour allumer les brûleurs correspondants. Tournez les manettes sur la zone comprise entre le maximum et le minimum pour régler l’intensité de la flamme. Ramenez les manettes sur la position pour éteindre les brûleurs.

Utilisation 3 Utilisation Utilisation impropre Risque de brûlures • Assurez-vous que les couronnes sont bien en place dans leurs logements avec leurs chapeaux. • Les graisses et les huiles pourraient s’enflammer en surchauffant. Faites attention. • Ne laissez pas l’appareil sans surveillance durant la cuisson, car des graisses et des huiles peuvent s’en écouler. • N’utilisez pas de produits en spray à proximité de l’appareil. • Ne touchez pas les éléments chauffants de l'appareil lorsque celui-ci est en fonction. Laissez-les refroidir avant de procéder à un éventuel nettoyage. • Ne laissez pas les enfants de moins de 8 ans s’approcher de l’appareil durant son fonctionnement.

Utilisation impropre Risque de dommages aux surfaces • N'appliquez pas de feuilles d'aluminium pour couvrir les brûleurs ou le plan de cuisson. • Les récipients et les grils à viande doivent être placés à l’intérieur du périmètre du plan de cuisson. • Tous les récipients doivent avoir un fond plat et lisse. • En cas de débordement, éliminez le liquide en excès du plan de cuisson. • Il est déconseillé d'utiliser des casseroles en terre cuite ou en pierre ollaire pour la cuisson ou le réchauffage des aliments.

Faites-le adhérer par une légère pression

sur la surface du périmètre externe du trou réalisé dans le plan de travail. 3. Ébarbez soigneusement le bord en excès du joint.

Installation Fuite de gaz Danger d’explosion • Après toute intervention sur l’appareil, vérifiez que le couple de serrage des connexions du gaz est compris entre 10 Nm et 15 Nm. • Si nécessaire, utilisez un régulateur de pression conforme à la norme en vigueur. • Une fois l’installation terminée, vérifiez la présence d’éventuelles fuites avec une solution savonneuse, mais jamais avec une flamme. • Assurez-vous que les tuyaux ne sont pas au contact des parties mobiles ni écrasés.

Raccordement avec un tuyau flexible en acier Effectuez le raccordement au réseau de distribution du gaz en utilisant un tuyau flexible en acier à paroi continue conforme aux caractéristiques visées par la norme en vigueur. Vissez soigneusement le raccord 3 au raccord du gaz 1 de l’appareil en interposant toujours le joint 2 fourni.

Informations générales Le raccordement au réseau du gaz peut être réalisé avec un tube rigide en cuivre ou avec un tuyau flexible en acier à paroi continue et conformément aux prescriptions de la norme en vigueur. Pour l’alimentation avec d’autres types de gaz, voir le chapitre « 5.5 Adaptation aux différents types de gaz ». Le raccord d’entrée du gaz est fileté ½ pouce gaz externe (ISO 228-1).

Installation Raccordement avec un tuyau flexible en acier à raccord conique Effectuez le raccordement au réseau de distribution du gaz en utilisant un tuyau flexible en acier à paroi continue conforme aux caractéristiques visées par la norme en vigueur. Vissez soigneusement le raccord 3 au raccord du gaz 1 (filet ½ pouce ISO 228-1) de l’appareil en interposant toujours le joint 2 fourni. Appliquez du matériau isolant sur le filet du raccord 3, puis vissez le tuyau flexible en acier 4 au raccord 3.

Raccordement au gaz liquide Utilisez un régulateur de pression et réalisez le raccordement à la bouteille conformément aux prescriptions établies par les normes en vigueur.

La pression d’alimentation doit respecter les valeurs indiquées dans le tableau « Type de gaz et Pays d’appartenance ». Aération des locaux L’appareil doit être installé dans des pièces aérées en permanence, conformément aux normes en vigueur. La pièce où l’appareil est installé doit assurer la présence d’une quantité d’air suffisante pour la combustion régulière du gaz et le renouvellement de l’air dans la pièce. Les prises d’air, protégées par des grilles, doivent être dimensionnées de façon appropriée (aux normes en vigueur) et placées de façon à ne pas être obstruées, même partiellement. La pièce doit être constamment aérée pour éliminer la chaleur et l’humidité produites par les cuissons : en particulier, après un usage prolongé, on recommande d’ouvrir une fenêtre ou d’augmenter la vitesse des éventuels ventilateurs.

Installation 1 Évacuation par l’intermédiaire d’une hotte 2 Évacuation en l’absence d’une hotte

L’évacuation des produits de la combustion peut être assurée par une hotte reliée à une cheminée à tirage naturel au fonctionnement sûr ou bien par une aspiration forcée. Un système d’aspiration efficient doit être minutieusement conçu par un spécialiste habilité, en respectant les positions et les distances indiquées par les normes. À la fin de l’intervention, l’installateur devra délivrer un certificat de conformité.

A Évacuation dans une cheminée individuelle à tirage naturel B Évacuation dans une cheminée individuelle avec un électroventilateur C Évacuation directement dans l’atmosphère avec un électroventilateur mural ou par la vitre de la fenêtre D Évacuation directement dans l’atmosphère externe à travers le mur

Évacuation des produits de la combustion

Air Produits de la combustion Électroventilateur

5.5 Adaptation aux différents types de gaz En cas d'utilisation d'un autre type de gaz, il faut remplacer les injecteurs des brûleurs puis régler l'air primaire. Pour remplacer les injecteurs et régler les brûleurs, démontez le plan. Pour pouvoir remplacer les injecteurs, l’appareil doit être démonté du meuble dans lequel il est encastré.

Installation Démontage du plan 1. Enlevez les grilles du plan.

Enlevez les calottes et les chapeaux

3. Tirez sur les manettes et les rosaces des manettes vers le haut pour les enlever.

Entre la manette et la rosace il y a un ressort non représenté sur la figure.

Pour chaque brûleur, retirez les trois vis

qui fixent les plaquettes au plan.

Installation Remplacement des injecteurs

Enlevez les vis qui fixent le plan au carter

brûleur (dans la figure le modèle de 60 cm est représenté à titre d’exemple).

6. Soulevez le plan pour l’enlever.

1. Desserrez la vis A et poussez à fond le régulateur d’air B. 2. Avec une clé fixe, démontez les injecteurs C et montez ceux indiqués pour le nouveau type de gaz, en suivant les indications figurant dans les tableaux correspondants (voir « Type de gaz et Pays d’appartenance »). Le couple de vissage de l'injecteur ne doit pas dépasser 3 Nm. 3. Réglez l’arrivée d’air en déplaçant le régleur d’air B, jusqu’à obtenir la distance D reportée dans le tableau correspondant (voir « Type de gaz et Pays d’appartenance »). 4. Après avoir réglé chaque brûleur, assemblez correctement l’appareil.

Installation Réglage du minimum pour le méthane ou le gaz de ville 1. Allumez le brûleur et mettez-le en position minimum. 2. Extrayez la poignée du robinet de gaz et agissez sur la vis de réglage située à côté de la tige du robinet (selon les modèles), jusqu’à obtenir une flamme minimale régulière. 3. Remontez la poignée et vérifiez la stabilité de la flamme du brûleur. 4. Tournez rapidement la poignée du maximum au minimum : la flamme ne doit pas s’éteindre. 5. Répétez cette opération pour tous les robinets de gaz.

Réglage du minimum pour le gaz liquide • Serrez complètement la vis logée à côté de la tige du robinet en sens horaire. Après avoir effectué l’adaptation à un gaz différent du gaz réglé à l’usine, remplacez l’étiquette de réglage du gaz appliquée à l’appareil par celle qui correspond au nouveau gaz employé. L’étiquette se trouve à l’intérieur de l’enveloppe contenant les injecteurs (si elle est prévue). Lubrification des robinets de gaz Avec le temps, il peut arriver que les robinets de gaz tournent difficilement et se bloquent. Nettoyez-les à l’intérieur et en remplacez la graisse lubrifiante. La lubrification des robinets de gaz devra être effectuée par un technicien spécialisé.

Installation Type de gaz et Pays d’appartenance Type de gaz

1 Gaz méthane G20 G20 20 mbar G20/25 20/25 mbar 2 Gaz méthane G25 G25 20 mbar 3 Gaz méthane G2.350 G2.350 13 mbar 4 Gaz Liquide G30/31 G30/31 28/37 mbar G30/31 30/37 mbar G30/31 30/30 mbar 5 Gaz Liquide G30/31 G30/31 37 mbar 6 Gaz Liquide G30/31 G30/31 50 mbar 7 Gaz de Ville G110 G110 8 mbar

Vous pouvez identifier les types de gaz disponibles suivant le pays d’installation. Référez-vous au numéro de l’en-tête pour identifier les valeurs correctes dans les « Tableaux des caractéristiques des brûleurs et injecteurs ».

Installation Tableaux des caractéristiques des brûleurs et injecteurs 1 Gaz méthane G20 - 20 mbar Portée thermique nominale (kW)

Diamètre injecteur (1/100 mm)

Portée thermique nominale (kW)

Diamètre injecteur (1/100 mm)

Marquage sur l’injecteur 3 Gaz méthane G2.350 - 13 mbar

Portée thermique nominale (kW)

Diamètre injecteur (1/100 mm)

Marquage sur l’injecteur 4 Gaz Liquide G30/31 - 30/37 mbar

Portée thermique nominale (kW)

2 Gaz méthane G25 - 20 mbar

Diamètre injecteur (1/100 mm)

Portée nominale G31 (g/h) 5 Gaz Liquide G30/31 - 37 mbar

Portée thermique nominale (kW)

Diamètre injecteur (1/100 mm)

Installation 6 Gaz Liquide G30/31 - 50 mbar

Portée thermique nominale (kW)

Portée thermique nominale (kW)

Diamètre injecteur (1/100 mm)

7 Gaz de Ville G110 - 8 mbar

Diamètre injecteur (1/100 mm)

Les injecteurs non fournis sont disponibles dans les centres d’assistance agréés.

Installation 5.6 Branchement électrique Tension électrique Danger d’électrocution • Un technicien habilité doit effectuer le branchement électrique. • Munissez-vous de dispositifs de protection individuelle. • La mise à la terre est obligatoire selon les modalités prévues par les normes de sécurité de l’installation électrique. • Mettez l’appareil hors tension. • Ne tirez jamais le câble pour débrancher la fiche. • Utilisez des câbles résistant à une température d’au moins 90° C. • Le couple de serrage des vis des conducteurs d’alimentation du bornier doit être égal à 1,5-2 Nm. Informations générales Vérifiez que les caractéristiques du réseau électrique sont adéquates aux données indiquées sur la plaque. La plaque d’identification, avec les données techniques, le numéro de série et le marquage, est placée dans une position bien visible sur l’appareil. N’enlevez jamais la plaque. Effectuez la mise à la terre avec un câble plus long que les autres câbles d’au moins 20 mm.
