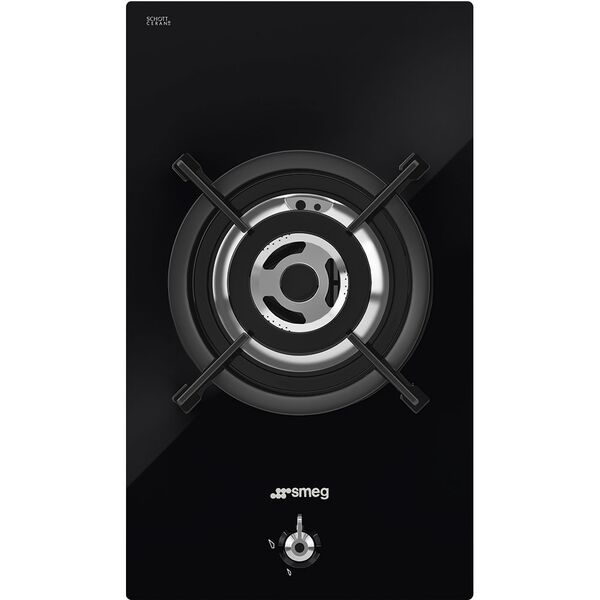

Mode d'emploi table de cuisson Smeg Plaque de cuisson 1 foyers Gaz PV331CN

Ces instructions sont exclusivement valables pour les pays de destination indiqués sur la plaque des caractéristiques apposée sur l’appareil. Ce plan de cuisson encastrable appartient à la classe 3. Nous conseillons de lire attentivement ce manuel qui contient toutes les indications nécessaires pour préserver les caractéristiques esthétiques et fonctionnelles de l’appareil acheté. Pour toute information complémentaire concernant le produit : www.smeg.com 63

Avertissements 1 Avertissements 1.1 Avertissements généraux de sécurité Dommages corporels • L’appareil et ses parties accessibles deviennent très chaudes durant l’utilisation. Ne touchez pas les éléments chauffants durant l'utilisation. • Protégez vos mains avec des gants thermiques durant la manutention des aliments à l’intérieur de la chambre de cuisson. • N’essayez jamais d’éteindre une flamme/incendie avec de l’eau : mettez l’appareil hors tension et couvrez la flamme avec un couvercle ou une couverture ignifuge. • Cet appareil peut être utilisé par des enfants de plus de 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d’expérience et de connaissances, sous la supervision et en recevant la formation d’adultes et de personnes responsables de leur sécurité. • Les enfants ne doivent pas jouer avec l'appareil. • Éloignez les enfants de moins de 8 ans s’ils ne font pas l’objet d’une surveillance constante. 64

• Ne laissez pas les enfants de moins de 8 ans s’approcher de l’appareil durant son fonctionnement. • Les opérations de nettoyage et d’entretien ne doivent jamais être effectuées par des enfants sans surveillance. • Assurez-vous que les couronnes sont bien en place dans leurs logements avec leurs chapeaux. • Faites très attention au réchauffement rapide des zones de cuisson. Évitez de chauffer les casseroles à vide. Danger de surchauffe. • Les graisses et les huiles peuvent prendre feu en cas de surchauffe. Ne vous éloignez pas durant la préparation d'aliments contenant des huiles ou des graisses. Si les huiles ou les graisses prennent feu, n'éteignez jamais les flammes avec de l'eau. Mettez un couvercle sur la casserole et éteignez la zone de cuisson concernée. • Le processus de cuisson doit toujours être surveillé. Un processus de cuisson à court terme doit être continuellement surveillé.

• Pendant l’utilisation les objets métalliques comme les couverts ou la vaisselle ne doivent pas être posés sur le dessus de la table de cuisson car ils risquent de surchauffer. • N’introduisez pas d’objets métalliques pointus (couverts ou ustensiles) dans les fentes. • Ne versez pas d’eau directement sur les lèchefrites très chaudes. • N’utilisez pas de vaporisateurs à proximité de cet appareil lorsqu’il est en fonction. • Mettez l’appareil hors tension après l’utilisation. • Ne modifiez pas cet appareil. • N’essayez jamais de réparer l’appareil sans l’intervention d’un technicien qualifié. • Ne tirez jamais le câble pour débrancher la fiche. • Si le câble d’alimentation électrique est abîmé, contactez immédiatement le service d’assistance technique qui se chargera de le remplacer. Dommages subis par l’appareil • N’utilisez pas de détergents abrasifs ou corrosifs sur les parties en verre (ex. produits en poudre, détachants et éponges métalliques). • Utilisez éventuellement des outils en bois ou en plastique.

• Ne vous asseyez pas sur l'appareil. • N’utilisez pas de jets de vapeur pour nettoyer l’appareil. • N’obstruez pas les ouvertures, les fentes d’aération et d’évacuation de la chaleur. • Ne laissez pas l’appareil sans surveillance durant la cuisson, car des graisses et des huiles, en surchauffant, pourraient s’enflammer. Faites très attention. • Ne laissez aucun objet sur les surfaces de cuisson. • N’utilisez jamais l’appareil en guise de chauffage ambiant. • N’utilisez pas de produits en spray à proximité du four. • N’utilisez pas de vaisselle ni de récipients en plastique pour la cuisson des aliments. • Les récipients ou les grils à viande doivent être placés à l’intérieur du périmètre de la table de cuisson. • Tous les récipients doivent avoir un fond plat et lisse. • En cas de débordement, éliminez le liquide en excès de la table de cuisson. • Ne renversez pas de substances acides comme du jus de citron ou du vinaigre sur la table de cuisson.

Avertissements • Ne posez pas de casseroles ni de poêles vides sur les zones de cuisson allumées. • N’utilisez pas de jets de vapeur pour nettoyer l’appareil. • N’utilisez pas de matériaux rêches, abrasifs, ni de racloirs métalliques tranchants. • N’utilisez pas de produits de nettoyage à base de chlore, d’ammoniaque ou d’eau de Javel sur les parties en acier ou traitées en surface avec des finitions métalliques (par ex., anodisations, nickelages, chromages). • N’utilisez pas de détergents abrasifs ou corrosifs sur les parties en verre (ex. produits en poudre, détachants et éponges métalliques). • Ne lavez pas au lave-vaisselle les parties amovibles comme les grilles de la table de cuisson, les couronnes et les chapeaux.

Installation • Cet appareil ne doit pas être installé sur des bateaux ou des caravanes. • N’installez pas l’appareil sur un piédestal. • Positionnez l’appareil dans le meuble avec l’aide d’une autre personne. • Pour éviter la surchauffe possible, l’appareil ne doit pas être installé derrière une porte décorative ou un panneau. • Avant toute intervention sur l’appareil (installation, entretien, positionnement ou déplacement), munissez-vous de équipements de protection individuelle. • Avant toute intervention, désactivez l’alimentation électrique générale. • Du personnel qualifié doit effectuer l’installation et les interventions d’assistance dans le respect des normes en vigueur. • Un technicien habilité doit effectuer le branchement au gaz.

• La mise en œuvre avec un tuyau flexible devra être réalisée de manière à ce que la longueur de la conduite ne dépasse pas les 2 mètres d’extension maximale pour les tuyaux flexibles en acier et 1,5 mètres pour les tuyaux en caoutchouc. • Assurez-vous que les tuyaux ne sont pas au contact des parties mobiles ni écrasés. • Si nécessaire, utilisez un régulateur de pression conforme à la norme en vigueur. • Après toute intervention sur l’appareil, vérifiez que le couple de serrage des connexions du gaz est compris entre 10 Nm et 15 Nm. • Une fois l’installation terminée, vérifiez la présence d’éventuelles fuites avec une solution savonneuse, mais jamais avec une flamme. • Un technicien habilité doit effectuer le branchement électrique. • La mise à la terre est obligatoire selon les modalités prévues par les normes de sécurité de l’installation électrique. • Utilisez des câbles résistant à une température d’au moins 90° C.

• Le couple de serrage des vis des conducteurs d’alimentation du bornier doit être égal à 1,5-2 Nm. • L’éventuel remplacement du câble électrique doit être effectué exclusivement par un électricien agréé. Pour cet appareil • La surface en vitrocéramique est très résistante aux chocs. Évitez cependant que des objets solides et durs ne tombent sur la surface de cuisson car ils risquent de l'endommager s'ils sont pointus. • N'utilisez jamais la surface en vitrocéramique comme un plan d'appui. • Éteignez immédiatement l’appareil en cas de lézardes, de fissures ou de cassure de la surface de cuisson en vitrocéramique. Mettez l’appareil hors tension et interpellez le service d’assistance technique. 1.2 Plaque d’identification

La plaque d’identification contient les données techniques, le numéro de série et le marquage. N’enlevez jamais la plaque d’identification.

Avertissements 1.3 Responsabilité du fabricant Le fabricant décline toute responsabilité en cas de dommages subis par les personnes et les biens, causés par : • l’utilisation de l’appareil différente de celle prévue ; • le non-respect des prescriptions du manuel d’instructions ; • l’altération même d’une seule partie de l’appareil ; • l’utilisation de pièces détachées non originales.

1.4 Fonction de l’appareil • Cet appareil est destiné à la cuisson d’aliments dans le milieu domestique. Toute autre utilisation est impropre. • Cet appareil n’est pas conçu pour fonctionner avec des temporisateurs externes ou des systèmes de commande à distance.

• Coupez l'alimentation électrique générale. • Débranchez le câble d’alimentation électrique de l’installation électrique.

Cet appareil doit être éliminé séparément des autres déchets (directives 2002/95/CE, 2002/96/CE, 2003/108/CE). Cet appareil ne contient pas de substances dont la quantité est jugée dangereuse pour la santé et l’environnement, conformément aux directives européennes en vigueur. Pour éliminer l’appareil : • Coupez le câble d’alimentation électrique et enlevez-le avec la fiche. Tension électrique Danger d’électrocution

• Confiez l’appareil destiné à la mise au rebut aux centres de collecte sélective des déchets électriques et électroniques, ou remettez-le au revendeur au moment de l’achat d’un appareil équivalent, à raison d’un contre un.

Emballage en plastique Danger d’asphyxie • Ne laissez jamais sans surveillance l’emballage ni ses parties. • Évitez que les enfants jouent avec les sachets en plastique de l’emballage.

1.8 Comment lire le manuel d'utilisation Ce manuel d’utilisation utilise les conventions de lecture suivantes : Avertissements Informations générales sur ce manuel d’utilisation, la sécurité et l’élimination finale. Description

Nous précisons que pour l’emballage de l’appareil, nous utilisons des matériaux non polluants et recyclables. • Confiez les matériaux de l’emballage aux centres de collecte sélective.

Description de l’appareil et de ses accessoires. Utilisation

1.6 Ce manuel d'utilisation Ce manuel d’utilisation fait partie intégrante de l’appareil. Conservezle en parfait état et à portée de main de l’utilisateur durant tout le cycle de vie de l’appareil. Lisez attentivement ce manuel d'utilisation avant d'utiliser l'appareil. 1.7 Informations sur la consommation d’énergie en mode éteint/veille

Les données techniques sur la consommation en mode éteint/veille de l’appareil peuvent être consultées sur le site www.smeg.com à la page consacrée au produit en question.

Informations sur l’utilisation de l’appareil et des accessoires. Nettoyage et entretien Informations pour un nettoyage et un entretien corrects de l’appareil. Installation Informations pour le technicien qualifié concernant l’installation, la mise en fonction et l’essai. Avertissement de sécurité

Suggestion 1. Séquence d’instructions pour l’utilisation. • Instruction d’utilisation individuelle.

Description 2 Description 2.1 Description générale

SR = Semi-rapide R = Rapide UR = Ultra-rapide

Utiles pour allumer et régler les brûleurs de la table de cuisson. Enfoncez et tournez les manettes dans le sens inverse des aiguilles d’une montre sur la valeur pour allumer les brûleurs correspondants. Tournez les manettes sur la zone comprise entre le maximum et le minimum pour régler l’intensité de la flamme. Ramenez les manettes sur la position pour éteindre les brûleurs.

Postérieur central Avant central

Description 2.3 Accessoires disponibles

Utile si l’on utilise des récipients Wok. Les accessoires susceptibles d’entrer au contact des aliments sont fabriqués avec des matériaux conformes aux lois en vigueur. Vous pouvez demander les accessoires d’origine fournis ou en option aux centres d’assistance agréés. Utilisez uniquement les accessoires d’origine du fabricant.

Utilisation 3 Utilisation 3.1 Avertissements Utilisation impropre Risque de brûlures • Assurez-vous que les couronnes sont bien en place dans leurs logements avec leurs chapeaux. • Les graisses et les huiles pourraient s’enflammer en surchauffant. Faites attention. • Ne laissez pas l’appareil sans surveillance durant la cuisson, car des graisses et des huiles peuvent s’en écouler. • N’utilisez pas d’aérosols à proximité de l’appareil. • Ne touchez pas les éléments chauffants de l’appareil lorsque celui-ci est en marche. Laissez-les refroidir avant de procéder à un éventuel nettoyage. • Ne laissez pas les enfants de moins de 8 ans s’approcher de l’appareil durant son fonctionnement.

Installation 6. Enlevez les plaquettes (1) et le plan (2).

3. Tirez les manettes vers le haut pour les démonter.

que les plaquettes relatives à chaque zone des brûleurs.

5. Enlevez les plaquettes des bougies et thermocouples.

Remplacement des injecteurs

1. Desserrez la vis A et poussez à fond le régulateur d’air B.

C et montez ceux indiqués pour le nouveau type de gaz, en suivant les indications figurant dans les tableaux correspondants (voir « Tableaux des caractéristiques des brûleurs et injecteurs »). Le couple de vissage de l’injecteur ne doit pas dépasser 3 Nm.

Installation 3. Réglez l’arrivée d’air en déplaçant le régleur d’air B, jusqu’à obtenir la distance D reportée dans le tableau correspondant (voir « Tableaux des caractéristiques des brûleurs et injecteurs »). 4. Après avoir réglé chaque brûleur, assemblez correctement l’appareil. Réglage du minimum pour le méthane ou le gaz de ville Allumez le brûleur et mettez-le en position minimum. Extrayez la poignée du robinet de gaz et agissez sur la vis de réglage située à côté de la tige du robinet (selon les modèles), jusqu’à obtenir une flamme minimale régulière. Remontez la poignée et vérifiez la stabilité de la flamme du brûleur. Tournez rapidement la poignée du maximum au minimum : la flamme ne doit pas s’éteindre. Répétez cette opération pour tous les robinets de gaz.

Réglage du minimum pour le gaz liquide Serrez complètement la vis logée à côté de la tige du robinet dans le sens des aiguilles d’une montre. Après avoir effectué l’adaptation à un gaz différent du gaz réglé à l’usine, remplacez l’étiquette de réglage du gaz appliquée à l’appareil par celle qui correspond au nouveau gaz employé. L’étiquette se trouve à l’intérieur de l’enveloppe contenant les injecteurs (si elle est prévue). Lubrification des robinets de gaz Avec le temps, il peut arriver que les robinets de gaz tournent difficilement et se bloquent. Nettoyez-les à l’intérieur et en remplacez la graisse lubrifiante. La lubrification des robinets de gaz devra être effectuée par un technicien spécialisé.

Installation Type de gaz et Pays d’appartenance 1 Gaz Méthane G20 G20 20 mbars G20/25 20/25 mbars 2 Gaz Méthane G20 G20 25 mbars 3 Gaz Méthane G25 G25 25 mbars 4 Gaz Méthane G25.1 G25.1 25 mbars 5 Gaz Méthane G25 G25 20 mbars 6 Gaz Méthane G27 G27 20 mbars 7 Gaz Méthane G2.350 G2.350 13 mbars 8 Gaz Liquide G30/31 G30/31 28/37 mbars G30/31 30/37 mbars G30/31 30/30 mbars 9 Gaz Liquide G30/31 G30/31 37 mbars 10 Gaz Liquide G30/31 G30/31 50 mbars 11 Gaz de Ville G110 G110 8 mbars 12 Gaz de Ville G120 G120 8 mbars

Vous pouvez identifier les types de gaz disponibles suivant le pays d’installation. Référez-vous au numéro de l’en-tête pour identifier les valeurs correctes dans les “Tableaux des caractéristiques des brûleurs et injecteurs”.

Installation 5.7 Branchement électrique Tension électrique Danger d’électrocution • Un technicien habilité doit effectuer le branchement électrique. • Munissez-vous de dispositifs de protection individuelle. • La mise à la terre est obligatoire selon les modalités prévues par les normes de sécurité de l’installation électrique. • Coupez l'alimentation électrique générale. • Ne tirez jamais le câble pour débrancher la fiche. • Utilisez des câbles résistant à une température d’au moins 90° C. • Le couple de serrage des vis des conducteurs d’alimentation du bornier doit être égal à 1,5-2 Nm. Informations générales Vérifiez que les caractéristiques du réseau électrique sont adaptées aux données indiquées sur la plaque. La plaque d’identification, avec les données techniques, le numéro de série et le marquage est placée dans une position bien visible sur l’appareil. N’enlevez jamais la plaque. Effectuez la mise à la terre avec un câble plus long que les autres câbles d’au moins 20 mm.

L’appareil peut fonctionner dans les modalités suivantes : • 220-240 V 1N~

Utilisez un câble tripolaire 3 x 0,75 mm². Les valeurs indiquées se réfèrent à la section du conducteur interne. Branchement fixe Préparez sur la ligne d’alimentation un dispositif d’interruption omnipolaire conformément aux règles d’installation. Le dispositif de coupure doit être situé dans une position facilement accessible et à proximité de l’appareil. Branchement au moyen d’une prise et d’une fiche Vérifiez que la fiche et la prise sont du même type. Évitez d’utiliser des réducteurs, des adaptateurs ou des shunts car ils pourraient provoquer des surchauffes et des brûlures. Essais de bon fonctionnement Effectuez quelques essais de bon fonctionnement à la fin de l’installation. En cas de non-fonctionnement, après s’être assuré d’avoir suivi correctement les instructions, débranchez l’appareil et contactez le service d’Assistance.

Installation 5.8 Pour l’installateur

• La fiche doit rester accessible après l’installation. Ne pliez ou ne coincez pas le câble de raccordement au réseau électrique. • L’appareil doit être installé selon les schémas d’installation. • N’essayez pas de dévisser ou de forcer le coude fileté du raccord. Cela risque d’endommager cette partie de l’appareil, ce qui peut invalider la garantie du producteur. • Sur tous les branchements, utilisez de l’eau et du savon pour vérifier si des pertes de gaz sont présentes. N’utilisez PAS de flammes libres pour chercher d’éventuelles pertes. • Allumez tous les brûleurs un à un et simultanément pour garantir le fonctionnement correct de la vanne du gaz, du brûleur et de l’allumage. • Tournez les manettes des brûleurs sur la position flamme minimum et observez la stabilité de la flamme pour chaque brûleur, un à un et tous ensemble. • Si l’appareil ne fonctionne pas correctement après avoir effectué toutes les vérifications, appelez le service après-vente autorisé le plus proche de chez vous. • Lorsque l’appareil est correctement installé, veuillez instruire l’utilisateur sur la méthode de fonctionnement correcte.
