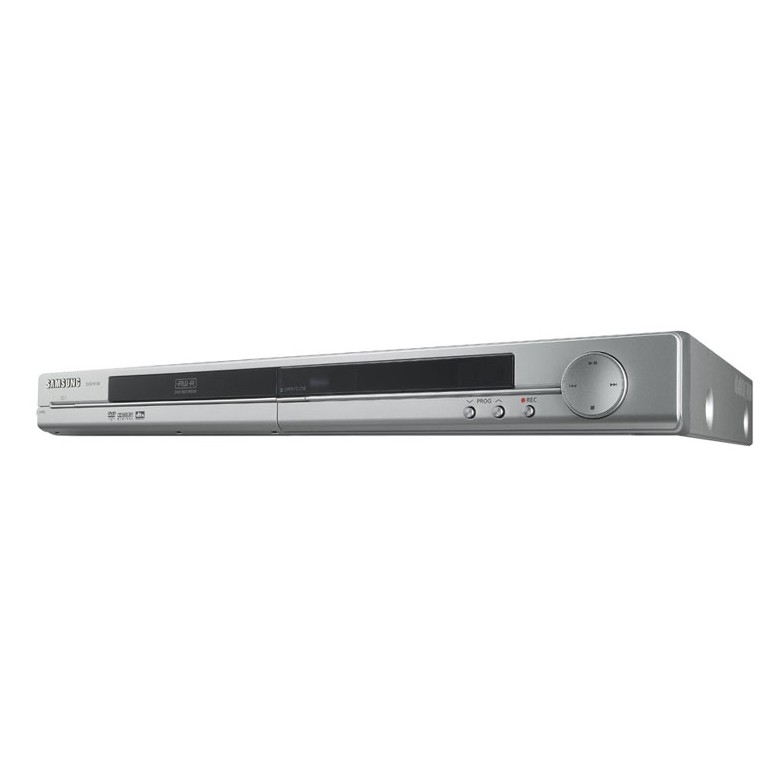

Mode d'emploi sèche-linge Samsung DVD-R128

Présentation

Premiers pas avec l’appareil

AFIN DE RÉDUIRE LE RISQUE DE CHOC ÉLECTRIQUE,

À l’utilisateur. confiez la réparation de votre

APPAREIL À DU PERSONNEL QUALIFIÉ. ATTENTION RISQUE DE CHOC ELECTRIQUE.

Ne pas ouvrir

Ce symbole indique la présence d’une “tension dangereuse” à l’intérieur du produit pouvant présenter un risque de choc électrique ou de blessure. Ce symbole indique des instructions importantes relatives à ce produit. N’installez pas cet appareil dans un espace confiné tel qu’une bibliothèque, par exemple. AVERTISSEMENT : Afin d’éviter tout dommage pouvant entraîner un incendie ou un risque de choc électrique, n’exposez pas cet appareil à la pluie ou à l’humidité. ATTENTION : LES GRAVEURS DE DVD

Graveur conformément aux

NOTE IMPORTANTE La ligne d’alimentation de cet équipement contient une prise avec un fusible. La valeur de ce fusible est indiqué sur la fiche de la prise. Si celui-ci doit être remplacé, utilisez un fusible du même ampérage approuvé par le BS1362. Ne jamais utiliser la prise sans son couvercle si celle-ci est détachable. Si vous devez remplacer le couvercle du fusible, il doit être de la même couleur que la fiche de la prise. Des couvercles de remplacement sont disponibles chez votre revendeur. Si le câble d’alimentation ne correspond pas à vos prises de courant ou si le câble n’est pas assez long, vous pouvez obtenir un adaptateur sécurisé ou consulter votre revendeur. Cependant, si vous n’arrivez pas à débrancher la prise, enlevez le fusible pour utiliser la prise de façon sûre. Ne pas connecter la fiche sur une prise de courant du fait de risque de choc électrique dangergeux via le cordon. Pour débrancher l'appareil, il convient de retirer la fiche de la prise murale afin que celle-ci soit facilement accessible. Le produit qui accompagne ce manuel d’utilisateur incorpore une technologie qui est protégée par les droits de la propriété intellectuelle. Cette licence est limitée à un usage privé. Aucun droit n’est accordé pour un usage commercial. La licence ne couvre aucun autre produit que celui-ci et n’est pas étendue à tout autre produit vendu avec celui-ci conformément aux normes ISO/IEC 11172-3 ou ISO/IEC 13818-3. La licence ne couvre que l’usage du produit pour coder et/ou décoder des fichiers audio conformément aux normes ISO/IEC 11172-3 ou ISO/IEC 13818-3. Aucun droit n’est accordé sur cette licence pour des fonctionnalités qui ne sont pas conformes aux normes ISO/IEC 11172-3 ou ISO/IEC 13818-3.

Confiez la réparation de votre appareil à du

PERSONNEL QUALIFIÉ. Ce produit est conforme aux normes européennes. Il utilise des câbles et des connecteurs blindés pour une connexion à un autre appareil. Pour éviter toute interférence électromagnétique avec d'autres appareils électriques (ex. : radios, téléviseurs), utilisez des câbles et des connecteurs blindés pour tous vos branchements.

01003B-R128,R130-XEF-FRA.indb 2

Instructions importantes relatives à la sécurité Lisez attentivement ces instructions avant d’utiliser l’appareil. Suivez toutes les instructions relatives à la sécurité indiquées ci-dessous. Conservez ces instructions à portée de main afin de pouvoir vous y référer ultérieurement. 1) Lisez ces instructions. 2) Conservez ces instructions. 3) Tenez compte de tous les avertissements. 4) Suivez toutes les instructions. 5) N’utilisez pas cet appareil à proximité d’eau. 6) Nettoyez avec un chiffon sec exclusivement. 7) N’obstruez pas les orifices de ventilation et installez l’appareil conformément aux instructions du fabricant. 8) N’installez pas l’appareil à proximité d’une source de chaleur telle qu’un radiateur, un registre de chaleur, un réchaud ou tout autre appareil (amplificateurs compris) produisant de la chaleur.

Ne désactivez pas les dispositifs de sécurité des fiches

électriques polarisées ou reliées à la terre. Une prise polarisée comporte deux lames, l’une étant plus large que l’autre. Une prise reliée à la terre comporte deux lames ainsi qu’une broche de mise à la terre. La lame large et la troisième broche sont destinées à assurer votre sécurité : si la fiche fournie ne s’adapte pas à votre prise murale, consultez un électricien afin de faire remplacer la prise obsolète. 10) Protégez le cordon d’alimentation : il ne doit pas être piétiné ou pincé, notamment au niveau des fiches électriques, des prises de courant et de l’endroit d’où il sort de l’appareil. 11) N’utilisez que des accessoires agréés par le fabricant. 12) N’utilisez que le chariot, le support, le trépied, le dispositif de fixation ou la table spécifiée par le fabricant ou vendue avec l’appareil. En cas d’utilisation d’un chariot, soyez prudent lorsque vous déplacez l’ensemble chariot/appareil afin d’éviter qu’il ne blesse quelqu’un en tombant. 13) Débranchez cet appareil en cas d’orage ou lorsqu’il reste inutilisé pendant une longue période de temps.

Confiez la réparation de votre appareil à du personnel

qualifié. Une réparation est nécessaire lorsque l’appareil a été endommagé de quelque manière que ce soit : cordon d’alimentation ou fiche électrique abîmés, liquide qui a été renversé ou objets qui sont tombés dans l’appareil, exposition de l’appareil à la pluie ou à l’humidité, dysfonctionnement de l’appareil ou chute de l’appareil.

Précautions relatives à la manipulation Avant de raccorder d’autres composants à ce graveur, assurez-vous qu’ils soient tous éteints. Ne déplacez pas l’appareil lorsqu’un disque est en train d’être lu : le disque risquerait d’être rayé ou cassé et des éléments internes du graveur risqueraient d’être endommagés. Ne posez pas de vase rempli d’eau ou tout petit objet métallique sur le graveur. Veillez à ne pas mettre vos doigts sur le plateau. Ne posez rien d’autre qu’un disque sur le plateau.

Des interférences extérieures (orage, électricité statique) peuvent affecter le fonctionnement normal de ce graveur. Dans ce cas, éteignez le graveur puis rallumez-le à l’aide du bouton STANDBY/ON ou débranchez puis rebranchez le cordon d’alimentation CA sur la prise murale CA. Le graveur devrait alors fonctionner normalement. Veillez à retirer le disque et à éteindre l’appareil après utilisation. Débranchez le cordon d’alimentation CA de la prise murale lorsque vous ne pensez pas utiliser l’appareil pendant de longues périodes de temps. Nettoyez le disque en l’essuyant en ligne droite de l’intérieur vers l’extérieur.

Premiers pas avec l’appareil

Entretien du boîtier Pour des raisons de sécurité, assurez-vous de débrancher le cordon d’alimentation de la prise murale. N'utilisez pas de benzène, de diluant ou d'autres solvants pour le nettoyage. Essuyez le châssis à l'aide d'un chiffon doux.

Manipulation du disque N’utilisez que des disques de forme régulière. Si un disque présente une forme irrégulière (une forme particulière), ce graveur de DVD risque d’être endommagé.

Tenue du disque Évitez de toucher la surface d’un disque enregistré.

DVD-RW, DVD-R Nettoyez à l’aide d’un disque DVDRAM/PD en option(LF-K200DCA1). N’utilisez aucune lingette ou chiffon pour CD pour nettoyer les disques DVD-RW/DVD-R.

DVD-Video, Audio CD Enlevez la poussière ou les traces de salissure présentes sur le disque à l’aide d’un chiffon doux.

Précautions relatives à la manipulation des disques N’écrivez pas sur la face imprimée avec un stylo-bille ou un crayon à papier. N’utilisez pas de produits de nettoyage en aérosol ouanti-statiques. En outre, n’utilisez aucun produit chimique volatil (benzène ou diluant) Ne collez ni étiquettes, ni autocollants sur les disques (n’utilisez pas les disques fixés à l’aide de ruban adhésif ou comportant des traces d’autocollants arrachés) N’utilisez pas de couvercles ou de protections contre lesrayures. N’utilisez pas de disques comportant des étiquettes imprimées à l’aide des kits d’impression que l’on trouve sur le marché. Ne chargez pas de disques rayés ou fissurés.

01003B-R128,R130-XEF-FRA.indb 3

Premiers pas avec l’appareil

Stockage du disque Faites très attention à ne pas endommager le disque car lesdonnées contenues sur ces disques sont très vulnérables à l’environnement. N’exposez pas les disques à la lumière directe du soleil. Conservez-les dans un endroit frais et ventilé. Stockez-les verticalement. Conservez-les dans une pochette de protection propre. Si vous déplacez soudainement votre enregistreur DVD d’un endroit froid à un endroit chaud, il est possible que de la condensation se forme sur les pièces et la lentille, provoquant ainsi des problèmes de lecture. Dans pareil cas, attendez deux heures avant de brancher l’appareil. Une fois ce temps écoulé, insérez le disque et essayez à nouveau de le lire.

Spécifications du disque DVD-Video Un digital versatile disc (DVD) peut contenir jusqu’à 135 minutes d’images et de son avec 8 langues et 32 langues de sous-titres. Il prend en charge la compression d’images MPEG-2 et le son Dolby 3D ambiophonique, ce qui vous permet de profiter d’images vivantes et nettes de qualité cinéma dans le confort de votre maison Lorsque vous passez de la première à la deuxième couche d’un disque DVD Vidéo à deux couches, une distorsion passagère de l’image et du son peut survenir. Ceci ne constitue pas un dysfonctionnement de l’appareil. Une fois qu’un DVD-R/-RW enregistré en mode video est finalisé, il devient un DVD-Vidéo.

CD audio Un disque audio sur lequel un son 44.1kHz PCM est enregistré Lit les disques CD-R et CD-RW au format audio CD-DA. Cet appareil peut ne pas parvenir à lire certains disques CD-R et CD- RW selon les conditions d’enregistrement.

CD-R/-RW MP3 CD-R/-RW Seuls les disques CD-R contenant des fichiers MP3 enregistrés aux formats ISO9660 ou JOLIET peuvent être lus Seuls les fichiers MP3 dotés des extensions “.mp3”, “.MP3” peuvent être utilisés. Pour les fichiers MP3 enregistrés avec un débit binaire variable, de 32 Kbps à 320 Kbps, le son peut être coupé La gamme de debits binaries pouvant être lus va de 56Kbps à 320Kbps Cet appareil peut gérer un maximum de 500 fichiers et 100 dossiers.

Jpeg cd-r/-rw

Seuls les fichiers JPEG dotés de l’extension “.jpg”, “JPG” peuvent être utilisés Cet appareil peut gérer un maximum de 500 fichiers et 100 dossiers. La taille maximum des fichiers JPEG progressifs est de 3M pixels. MOTION JPEG n’est pas pris en charge.

R128,R130-XEF-FRA-2~17.indd 4

Utilisation d’un CD-R/-RW Utilisez des disques CD-R/-RW de 700 Mo (80 minutes). Evitez dans la mesure du possible d’utiliser des disques de 800 Mo (90 minutes) ou d’une capacité supérieure car le lecteur pourrait ne pas les lire. Si le disque CD-R/-RW n’a pas été enregistré en session fermée, il pourra y avoir un décalage au début du temps de lecture et les fichiers enregistrés risquent de ne pas tous être lus. Certains disques CD-R/-RW risquent de ne pas pouvoir être lus dans cet appareil, selon l’appareil avec lequel ils ont été gravés. S’agissant des contenus enregistrés sur des CD-R/-RW à partir de CD pour votre usage privé, la lisibilité peut varier selon le contenu du disque.

Utilisation du disque MPEG4 Disque : CD-R/-RW, DVD-R/-RW Le fichier et les extensions suivantes peuvent être lus.: .avi, .divx, .AVI, .DIVX Format du codec MPEG4 : DivX 3.11 DivX 4.x DivX 5.x DivX-Pro Xvid Compensation de mouvement : QPEL, GMC quatre CC : MPG4, mpg4, DIV3, divX3, DIVX, divX, DX50, MP43, mp43, XVID, xvid Formats audio disponibles : “MP3”, “MPEG1 Audio Layer2”, “LPCM”, “AC3”, “DTS”, “MS ADPCM” Formats de fichier sous-titre pris en charge : .smi, srt, .sub, .psb, .txt, .ass

Lecture et enregistrement de disques DVD-R Une fois qu’un enregistreur DVD est finalisé en mode vidéo, il devient un DVD vidéo. Vous pouvez enregistrer sur l’espace disponible du disque et apporter des modifications telles que donner un titre aux disques et aux programmes et effacer des programmes avant la finalisation. Lorsque la programmation est effacée d’un DVD-R, cet espace ne devient pas pour autant disponible. Une fois qu’une zone d’un DVD-R a été enregistrée, cette zone n’est plus disponible pour l’enregistrement, que l’enregistrement ait été effacé ou non. Il faut environ 30 secondes à l’appareil pour finir l’enregistrement des informations de gestion à la fin de l’enregistrement. Ce produit optimise les DVD-R pour chaque enregistrement. L’optimisation est effectuée lorsque vous démarrez l’enregistrement après avoir inséré le disque ou après avoir allumé l’appareil. l’enregistrement sur le disque peut devenir. impossible si l’optimisation est effectuée trop souvent. La lecture peut être impossible dans certains cas en fonction des conditions d’enregistrement. Cet appareil peut lire des disques DVD-R enregistrés et finalisés avec un graveur de DVD vidéo Samsung. Il peut ne pas pouvoir lire certains disques DVD-R selon le type de disque et les conditions d’enregistrement.

Lecture et enregistrement de disques DVD-RW L’enregistrement et la lecture peuvent être réalisés sur des disques DVD-RW dans les modes Vidéo et VR. Une fois qu’un DVD-RW enregistré en mode VR ou Vidéo a été finalisé, vous ne pouvez plus effectuer d’enregistrement supplémentaire. Une fois qu’un DVD-RW enregistré en mode vidéo est finalisé, il devient un DVD-Vidéo Dans les deux modes, la lecture peut être effectuée avant et après la finalisation, mais tout enregistrement supplémentaire, toute suppression et toute modification sont impossibles après la finalisation. Si vous souhaitez enregistrer le disque en mode VR puis l’enregistrer en mode V, assurez-vous d’exécuter

DVD-RW (mode VR) - C’est un format qui est utilisé pour l’enregistrement de données sur un disque DVD-RW. Vous pouvez enregistrer plusieurs titres, modifier, supprimer, supprimer partiellement, créer une liste de lecture, etc. - Un disque enregistré dans ce mode risqué de ne pas pouvoir être lu par un lecteur DVD existant. DVD-RW (mode Vidéo) - C’est un format qui est utilisé pour l’enregistrement de données sur un disque DVD-RW ou DVD-R. Le disque peut être lu par un lecteur de DVD existant après avoir été finalisé. - Si un disque qui a été enregistré en mode Vidéo par un graveur de marque différente sans être finalisé, il ne peut être lu ou enregistré par ce graveur.

N’utilisez pas les disques suivants ! Les disques laser, CD-G, CD interactifs, CD vidéo, CD-ROM, DVD-ROM ne doivent pas être utilisés avec ce produit. [Remarque] Type de disques pouvant être lus avec cet appareil : CD/CD-R/CD-RW/MP3/JPEG/MPEG4/DVD-Video/ DVD-RW/DVD-R. Pour un disque DVD-R/DVD-RW, enregistré en mode Vidéo sur un autre appareil, la lecture n’est possible qu’après finalisation. O Certains disques commerciaux et disques DVD achetés hors de votre région risquent de ne pas pouvoir être lus par ce produit. Lorsque ces disques sont lus, soit “Pas de disque” soit “Merci de verifier le code régional du disque.” s’affiche. O Si votre disque DVD-RW est une copie illégale ou n’est pas en format vidéo DVD, il risque également de ne pas pouvoir être lu. O

Premiers pas avec l’appareil

la commande Formater. Faites attention lorsque vous exécutez la commande Formater car toutes les données enregistrées risquent d’être perdues. O Un disque DVD-RW vierge est initialisé en mode VR lorsqu’il est initialisé pour la première fois

Protection contre la copie

Cet appareil prend en charge les disques à grande vitesse d’enregistrement. O Certaines marques de disques ne sont pas compatibles avec cet appareil. O

De nombreux disques DVD sont encodés avec un système de protection contre les copies. De ce fait, vous devriez brancher votre graveur DVD directement sur votre téléviseur et non sur un magnétoscope. Le brancher à un magnétoscope peut entraîner une distorsion de l’image sur les disques DVD protégés contre les copies. O Ce produit contient une technologie de protection des droits qui est protégée par des droits de méthodes de certains brevets américains et par d’autres droits de propriété intellectuelle détenus par Macrovision Corporation et d’autres titulaires. L’utilisation de cette technologie de protection des droits doit être autorisée par Macrovision et est destiné uniquement à un usage privé et à d’autres usages de diffusion limités sauf si autorisés par Macrovision. La modification ou le démontage de cet appareil est interdit. O

Protection Ce graveur de DVD vous permet de protéger le contenu de vos disques, de la manière ci dessous. O Protection par un programme : Lisez la page 70 “Verrouillage (Protection) d’un titre”. O Protection par un disque : Lisez la page 82 “Protection du disque” > Les DVD-RW/DVD-R incompatibles avec le format DVD-VIDEO ne peuvent être lus par cet appareil. > Pour plus d’informations concernant la compatibilité d’enregistrement des DVD, consultez votre fabricant de DVD-RW/DVD-R. > L’utilisation de disques DVD-RW et DVD-R de mauvaise qualité risque de provoquer ultérieurement des problèmes inattendus comprenant, sans se limiter à, l’échec de l’enregistrement, la perte des documents enregistrés ou édités ou l’endommagement de l’enregistreur.

R128,R130-XEF-FRA-2~17.indd 5

Premiers pas avec l’appareil

Cas 1 : Connexion à une prise de sortie vidéo (composite) .......................................................20 Cas 2 : Connexion à une prise de sortie S-Vidéo.........20 Cas 3 : Prises de sortie Vidéo composant ....................21

Autre type de connexion du câble de sortie audio .......... 21

Premiers pas avec l’appareil Avertissement. .............................................................2 Précautions..................................................................3 Instructions importantes relatives à la sécurité....................3 Précautions relatives à la manipulation ...............................3 Entretien du boîtier ................................................................3 Manipulation du disque .........................................................3 Stockage du disque ..............................................................4 Spécifications du disque .......................................................4

Caractéristiques générales .........................................8 Avant de lire le manuel de l’utilisateur .......................9

Cas 1 : Connexion à votre téléviseur.............................21 Cas 2 : Connexion à un amplificateur stéréo au moyen des prises de sortie AV. ...................................22 Cas 3 : Connexion à un amplificateur AV au moyen d’une prise de sortie numérique........................22

Connexion à la prise d’entrée AV3 IN, DV (DVD-R130, R131 uniquement) ...............................23 Cas 1 : Connexion d’un magnétoscope, d’un terminal utilisateur, d’un lecteur DVD ou d’un caméscope aux prises AV3 IN (ENTREE AV3)......................23 Cas 2 : Connexion d’un caméscope à la prise d’entrée DV IN. (DVD-R130, R131 uniquement) ..........23

Comment utiliser le graveur DVD ..............................9 Déballage...................................................................11 Accessoires......................................................................11

Préparation de la télécommande ...................................11

Navigation dans le menu à l’écran...........................24

Réglage de la télécommande.........................................11

Branchement et réglage automatique......................25

Description .................................................................13

Réglage de l’horloge .................................................26

Façade (DVD-R128) .......................................................13

Pré-réglage des canaux avec la fonction de réglage

Façade (DVD-R129) .......................................................13

automatique ...............................................................27

Façade (DVD-R130) .......................................................14

Pré-réglage des canaux avec la fonction de réglage

Façade (DVD-R131) .......................................................14

manuel .......................................................................28

Affichage en façade.........................................................15

Configuration des options de langue .......................29

Panneau arrière. ..............................................................15

Réglage de l’heure en mode EP .............................30

En cas de problème, consultez la section

Dépannage. (Consultez les pages 86 à 89)

Copyright ©2006 Samsung Electronics Co. Tous droits réservés. Ce manuel de l’utilisateur ne devra en aucune manière être reproduit ou copié, intégralement ou partiellement, sans l’autorisation écrite préalable de Samsung Electronics Co.

Comment utiliser le graveur DVD

Premiers pas avec l’appareil

Avant de lire le manuel de l’utilisateur

Sélectionnez le type de disque

Cet appareil peut enregistrer sur les types de disques suivants. Si vous souhaitez effectuer des enregistrements de manière répétée sur le même disque ou si vous souhaitez modifier le disque après enregistrement, choisissez un DVD-RW un de type réinscriptible. Si vous souhaitez conserver votre enregistrement en l’état, choisissez un DVD-R non réinscriptible.

Formatez le disque pour commencer l’enregistrement

À la différence d’un magnétoscope, le graveur commence automatiquement le formatage lorsqu’un disque neuf est inséré. Cette opération est nécessaire à la préparation d’un disque en vue de l’enregistrement. Utilisation d’un DVD-RW Ce type de disque peut être formaté soit au format d’enregistrement DVD-Video (mode Vidéo), soit au format d’enregistrement DVD-Video (mode VR). Pour un disque neuf, un message demandant si vous souhaitez ou non formater le disque en mode VR s’affiche. Vous pouvez lire un disque en mode Vidéo sur divers types de composants DVD. Un disque en mode VR permet davantage de modifications. Utilisation d’un DVD-R Il n'est pas nécessaire de formater un disque et seul l'enregistrement en mode vidéo est pris en charge. Vous pouvez lire ce type de disques sur divers composants DVD s’ils sont finalisés.

Vous ne pouvez utiliser que le mode VR ou Vidéo sur un DVD-RW, mais non les deux simultanément. Vous pouvez changer le format DVD-RW pour un autre format par réinitialisation. Remarque : le changement de format peut entraîner la perte des données contenues sur le disque.

01003B-R128,R130-XEF-FRA.indb 9

Premiers pas avec l’appareil

Il existe deux méthodes d’enregistrement l’enregistrement direct et l’enregistrement programmé. L’enregistrement programmé est classé comme une date : Une fois, Tous les jours, LU-SA, LU-VE, S-SA, etc. Mode d’enregistrement : XP (mode haute qualité), SP (mode qualité standard), LP (mode enregistrement long) et EP (mode étendu) selon le mode d’enregistrement. Lorsque l’enregistrement est effectué en mode FR, la meilleure qualité d’image est enregistrée avec une prise en compte du temps restant sur le disque.

Vous pouvez sélectionner le titre que vous souhaitez lire dans un menu affiché, puis démarrer la lecture immédiatement. Un DVD se compose de sections appelées titres et de sous-sections appelées chapitres. Lors de l’enregistrement, un titre est créé entre deux points où l’enregistrement démarre et s’arrête. Les chapitres seront créés automatiquement lorsque vous finaliserez l’enregistrement sur des disques DVD-R/ DVD-RW en mode Vidéo, le créateur de chapitres étant été activé. La longueur du chapitre (intervalle entre les chapitres) varie selon le mode d’enregistrement.

Finalisation et lecture sur d’autres composants DVD

Une finalisation peut s'avérer nécessaire pour lire le DVD sur un autre lecteur. Terminez dans un premier temps les modifications et les enregistrements, puis finalisez le disque. Lorsque vous utilisez un DVD-RW en mode VR et bien qu'une finalisation ne soit généralement pas nécessaire lors de la lecture du disque sur un appareil compatible avec le mode VR (VR), un disque finalisé doit être utilisé pour la lecture. Lorsque vous utilisez un DVD-RW en mode Vidéo vous devez tout d'abord finaliser le disque pour pouvoir le lire sur un autre lecteur. Plus aucun enregistrement ni aucune modification ne sont possibles une fois le disque finalisé. Lorsque vous utilisez un DVD-R vous devez finaliser le disque pour pouvoir le lire sur un autre lecteur. Vous ne pouvez plus effectuer d'enregistrement ou de modification une fois le disque finalisé.

Edition d’un disque enregistré

Il est plus facile d’éditer sur des disques que sur des cassettes vidéo classiques. L’enregistreur prend en charge plusieurs fonctions d’édition différentes, possibles uniquement avec des DVD. Avec un menu d’édition simple et aisé, vous pouvez mettre en oeuvre plusieurs fonctions d’édition, notamment supprimer, copier, renommer, verrouiller, etc. sur un titre enregistré. Création d’une liste de lecture (DVD-RW en mode VR) Avec cet enregistreur, vous pouvez créer une nouvelle liste de lecture sur le même disque et l’éditer sans modifier l’enregistrement original.

01003B-R128,R130-XEF-FRA.indb 10

Premiers pas avec l’appareil

Réglage de la télécommande

Vérifiez la présence des accessoires fournis ci-dessous. Vous pouvez commander certaines fonctions d’un téléviseur d’un autre fabricant grâce à cette télécommande. Les boutons de fonction de commande comprennent : les boutons STANDBY/ON, PROG / , VOL +/-, les touches numériques directes, les boutons TV MUTE, INPUT SEL.

Câble RF pour liaison à un téléviseur

Piles pour la télécommande (type AAA)

Préparation de la télécommande Insérez les piles dans la télécommande Ouvrez le couvercle du compartiment réservé aux piles situé à l’arrière de la télécommande. Placez-y deux piles AAA. Assurez-vous que les polarités (+ et -) sont bien alignées. Replacez le couvercle du compartiment réservé aux piles.

En cas de dysfonctionnement de la télécommande: Vérifiez la polarité +/- des piles (pile sèche) Vérifiez que les piles ne sont pas déchargées. Vérifiez que des obstacles n’entravent pas la course du faisceau provenant du capteur de la télécommande. Vérifiez qu’aucun éclairage fluorescent ne se trouve à proximité. Jetez les piles en respectant la réglementation locale en vigueur sur l’environnement. Ne les jetez pas avec les ordures ménagères.

01003B-R128,R130-XEF-FRA.indb 11

Premiers pas avec l’appareil

Pour déterminer si votre téléviseur est compatible, suivez les instructions ci-dessous. 1. Allumez votre téléviseur. 2. Pointez la télécommande en direction du téléviseur.

Appuyez sur le bouton standby/on et saisissez le

code à deux chiffres correspondant à la marque de votre téléviseur en appuyant sur les touches numériques appropriées.

Codes TV contrôlables MARQUE SAMSUNG AIWA ANAM

Bang & olufsen

BLAUPUNKT BRANDT BRIONVEGA CGE

Continental edison

DAEWOO EMERSON FERGUSON FINLUX FORMENTI FUJITSU GRADIENTE GRUNDIG HITACHI IMPERIAL JVC LG LOEWE

Thomson asia

BUTTON 74 36, 37, 38, 39, 48 71 57 57 35, 48 73 67, 73, 75, 76 72, 73, 75 80, 81 47, 48, 49, 50, 51, 52 57 06 63

Résultat: Si votre téléviseur est compatible avec la télé commande, il s’éteindra. Il est maintenant programmé pour fonctionner avec la télécommande.

Si plusieurs codes sont spécifiés pour la marque de votre téléviseur, essayez chacun d’eux tour à tour jusqu’à ce que vous trouviez celui qui fonctionne. vous remplacez les piles de la télécommande, vous devez régler à nouveau le code de la marque.

Vous pouvez alors commander le téléviseur à l’aide des boutons situés après le bouton TV. Bouton

Standby/on

INPUT SEL. VOL (+ ou -) PROG ( ou )

Prog (

) Permet de sélectionner les chaînes préréglées de votre téléviseur. Identique au bouton PROG de la télécommande 10. REC Permet de lancer l’enregistrement.

Permet de sélectionner les chaînes préréglées de votre téléviseur. Identique au bouton PROG de la télécommande 9. REC Permet de lancer l’enregistrement.

) Permet de sélectionner les chaînes préréglées de votre téléviseur. Identique au bouton PROG de la télécommande 11. REC Permet de lancer l’enregistrement.

) Permet de sélectionner les chaînes préréglées de votre téléviseur. Identique au bouton PROG de la télécommande 11. REC Permet de lancer l’enregistrement.

Play/pause (lecture / pause)

Permet de lire un disque ou de mettre en pause la lecture/l’enregistrement.

01003B-R128,R130-XEF-FRA.indb 13

Premiers pas avec l’appareil

Dv-in

Permet de connecter un équipement numérique externe avec une prise DV. (notamment un caméscope)

Permet de connecter un équipement numérique externe avec une prise DV. (notamment un caméscope)

Stop

Permet d’arrêter la lecture du disque.

01003B-R128,R130-XEF-FRA.indb 14

1. S’allume lorsqu’un disque est chargé. 2. S’allume en mode d’enregistrement.

S’allume pour indiquer le mode d’enregistrement

Premiers pas avec l’appareil

S’allume lorsqu’un dvd-r/-rw est chargé

5. Temps de lecture/horloge/indicateur d’état actuel. 6. S’allume en mode de balayage progressif.

Entrée à partir du connecteur d’antenne

Sortie vers le connecteur du téléviseur

Composant)

Permet de connecter un appareil muni d’une sortie vidéo composant.

Le branchement de l’antenne ne permet pas le passage du signal de sortie du DVD. Pour regarder un DVD sur votre téléviseur, vous devez connecter des câbles audio/vidéo.

01003B-R128,R130-XEF-FRA.indb 15

Premiers pas avec l’appareil

Bouton STANDBY/ON Touches numériques (0~9) Bouton TV/DVD Boutons de Saut en avant / arrière Permet de faire un saut vers l’avant / l’arrière.

Bouton audio/tv mute

Permet d’accéder aux différentes fonctions audio d’un disque (mode DVD). Permet d’activer la sourdine. (mode TV)

Bouton prog

Permet de sélectionner les chaînes préréglées dans un ordre spécifique. Identique aux boutons PROG de la façade.

Bouton marker/timer

Il est utilisé pour repérer une position lors de la lecture d’un disque. Appuyez sur ce bouton pour accéder directement au menu Timer Recording Mode (Mode Enregistrement programmé) en arrêtant un disque.

Bouton dvd

Appuyez sur ce bouton lorsque vous utilisez un enregistreur DVD. 28. Bouton INPUT SEL. Permet de sélectionner le signal d’entrée de la ligne en mode External input (Entrée externe). [PROG, entrée AV ou entrée DV (DVD-R130, R131 uniquement)]

Bouton zoom

Permet d’agrandir l’écran.

01003B-R128,R130-XEF-FRA.indb 16

Cette section contient les différentes méthodes de connexion de l’enregistreur DVD à d’autres composants externes et les modes de réglage initiaux requis.

Une présentation rapide exposée dans ce guide vous apportera suffisamment d’informations pour commencer à utiliser l’enregistreur.

Connexion de l’enregistreur DVD ▼ Connexions supplémentaires ▼ Antenne + enregistreur DVD + boîtier du décodeur externe + téléviseur ▼ Autre type de connexion du câble de sortie vidéo ▼ Autre type de connexion du câble de sortie audio ▼ Connexion à la prise d’entrée AV3 IN, DV (DVD-R130, R131 uniquement)

Présentation rapide. ........................................ 17 Connexion de l’enregistreur DVD .................. 18 Connexions supplémentaires ......................... 18 Antenne + enregistreur DVD + boîtier du décodeur externe + téléviseur ........................ 19 Autre type de connexion du câble de sortie vidéo................................................... 19 Autre type de connexion du câble de sortie audio .................................................. 21 Connexion à la prise d’entrée AV3 IN, DV (DVD-R130, R131 uniquement) ....................... 23

01003B-R128,R130-XEF-FRA.indb 17

Connexion de l’enregistreur DVD

Vous pouvez connecter votre enregistreur DVD à votre téléviseur en utilisant le câble Péritel si le téléviseur est équipé de l’entrée appropriée.

Connexions supplémentaires Vous pouvez connecter votre enregistreur DVD à un satellite ou à un syntoniseur numérique.

1. Connectez le câble RF comme indiqué.

Branchez l’autre extrémité sur la fiche correspondante

du téléviseur. 4. Reliez l’enregistreur DVD et le téléviseur.

dispositif externe (magnétoscope/récepteur satellite)

5.Allumez l’enregistreur DVD et le téléviseur.

Appuyez sur le bouton input sel. de votre

télécommande jusqu’à ce que le signal vidéo de l’enregistreur DVD s’affiche à l’écran.

Reliez le connecteur av2 de l’enregistreur dvd et le

récepteur satellite / magnétoscope ou le syntoniseur numérique à l’aide d’un câble Péritel.
