Présentation

premiers pas AVERTISSEMENT POUR REDUIRE LES RISQUES D’ELECTROCUTION, NE RETIREZ PAS LE COUVERCLE (NI LE PANNEAU ARRIERE). AUCUNE PIECE SITUEE A L’INTERIEUR NE PEUT ETRE REPAREE PAR L’UTILISATEUR. POUR TOUTE REVISION, S’ADRESSER A UN TECHNICIEN SPECIALISE.

Ne pas ouvrir

Ce symbole indique une “tension électrique dangereuse” à l’intérieur de l’appareil susceptible de provoquer une décharge électrique ou un dommage corporel.

ATTENTION : POUR DIMINUER LES RISQUES

Réparable par l’utilisateur. confiez l’entretien de

CET APPAREIL À UNE PERSONNE QUALIFIÉE.

Ce symbole indique les instructions importantes accompagnant l’appareil.

Ne placez pas cet appareil dans un environnement clos tel qu’une bibliothèque ou un élément similaire. AVERTISSEMENT : Pour éviter tout dommage pouvant provoquer un incendie ou une décharge électrique, n’exposez pas cet appareil à la pluie ou à l’humidité. DANGER : LE GRAVEUR DE DVD AVEC DISQUE DUR UTILISE UN FAISCEAU LASER INVISIBLE SUSCEPTIBLE DE PROVOQUER DES RADIATIONS DANGEREUSES EN CAS D’EXPOSITION DIRECTE. ASSUREZVOUS D’UTILISER LE GRAVEUR CORRECTEMENT EN VOUS REPORTANT A CE MANUEL. ATTENTION CE PRODUIT FAIT APPEL A LA TECHNOLOGIE DU LASER. SI LES CONSIGNES RELATIVES A L’UTILISATION DES COMMANDES, AUX REGLAGES OU A L’APPLICATION DES PROCEDES, SPECIFIEES DANS LE PRESENT MANUEL NE SONT PAS RESPECTEES, VOUS RISQUEZ D’ETRE EXPOSE A UNE SOURCE DE RAYONNEMENT NOCIF POUR LA SANTE. NE TENTEZ PAS D’OUVRIR LES COUVERCLES OU DE REPARER VOUS-MEME L’APPAREIL. POUR TOUTE REVISION, S’ADRESSER A UN TECHNICIEN SPECIALISE. Ce produit est conforme aux réglementations CE lorsque les câbles blindés et les connecteurs sont utilisés pour relier l’appareil à un autre équipement. Pour éviter les interférences électromagnétiques avec des appareils électriques, tels que des radios et des téléviseurs, utilisez des câbles blindés et des connecteurs pour les branchements. REMARQUE IMPORTANTE Le câble relié au secteur de cet appareil est fourni avec une prise surmoulée incorporant un fusible. La valeur du fusible est indiquée sur la face de la fiche présentant les broches. S’il doit être remplacé, il convient d’utiliser un fusible de la même valeur nominale et conforme à BS1362. N’utilisez jamais la fiche sans le couvercle du fusible si ce couvercle est détachable. Si le couvercle de fusible doit être remplacé, il doit être de la même couleur que la face de la fiche présentant les broches. Les couvercles de remplacement sont disponibles auprès de votre revendeur. Si la prise fournie ne s’adapte pas aux prises électriques de votre domicile ou si le câble n’est pas suffisamment long pour atteind

Précautions

Consignes de sécurité importantes Lisez attentivement ces instructions d’utilisation avant d’utiliser l’appareil. Conformez-vous à toutes les consignes de sécurité listées ci-dessous. Conservez ces instructions d’utilisation en vue d’une consultation ultérieure. Lisez les instructions.

Conservez les instructions.

Tenez compte de tous les avertissements.

Suivez toutes les instructions.

N’utilisez jamais cet appareil à proximité de l’eau.

Nettoyez uniquement avec un chiffon sec.

N’obstruez aucun orifice de ventilation, installez l’appareil conformément aux instructions du fabricant.

Ne l’installez pas à proximité d’une source de chaleur telle que des radiateurs, des registres de chaleur, des fours ou d’autres appareils (y compris des amplificateurs) produisant de la chaleur.

Ne démontez pas le dispositif de sécurité de la prise de terre ou de la prise polarisée. Les fiches polarisées disposent de deux broches, dont l’une est plus large que l’autre. En revanche, les prises de terre comportent deux fiches ainsi qu’une broche de mise à la terre. Dans les deux cas, la broche large et la troisième broche garantissent votre sécurité. Si la fiche fournie ne s’adapte pas sur votre prise murale, renseignez-vous auprès d’un électricien pour remplacer cette dernière.

10) Protégez le cordon d’alimentation afin d’éviter qu’il ne soit piétiné ou pincé, tout particulièrement au niveau des fiches, des prises et au point où il sort de l’appareil. 11) Utilisez uniquement des accessoires spécifiés par le fabricant. 12) Utilisez uniquement un chariot, un socle, un trépied, une console ou une table spécifiée par le fabricant ou vendue avec l’appareil. En cas d’utilisation d’un chariot, déplacez l’ensemble chariot/appareil avec précaution afin d’éviter toute blessure due à un basculement de cet ensemble. 13) Débranchez cet appareil en cas d’orage ou de non utilisation prolongée. 14) Confiez l’ensemble des réparations au personnel qualifié. Une réparation est nécessaire en cas de dommage subi par l’appareil, quel qu’il soit : cordon d’alimentation ou fiche endommagée, projection de liquide ou chute d’objets sur l’appareil, exposition à la pluie ou à l’humidité, dysfonctionnement, chute.

Précautions de manipulation • Avant de raccorder d’autres composants à votre graveur, veillez à tous les éteindre. • Ne déplacez pas le graveur alors qu’un disque est en cours de lecture car le disque risque d’être rayé ou cassé, les parties internes du graveur endommagées. • Ne posez jamais de vase à fleurs contenant de l’eau ou de petits objets métalliques sur le graveur. • Veillez à ne pas mettre votre main dans le tiroir disque. • Ne mettez rien d’autre que le disque dans le tiroir disque. • Des phénomènes extérieurs comme la foudre et l’électricité statique peuvent affecter le fonctionnement normal du graveur. Si cela se produit, éteignez puis rallumez le graveur à l’aide du bouton STANDBY/ON ou débranchez puis rebranchez le cordon d’alimentation CA sur la prise CA. Le graveur fonctionnera alors normalement. • Assurez-vous de retirer le disque et d’éteindre le graveur après usage. • Débranchez le cordon d’alimentation CA de la prise CA lorsque vous n’avez pas l’intention d’utiliser le graveur pendant des périodes longues. • Nettoyez le disque en l’essuyant en ligne droite de l’intérieur vers l’extérieur du disque. • Veillez à éviter toute projection sur l’appareil et ne placez jamais de récipients contenant un liquide (ex. : vase) dessus. • La prise d’alimentation fait office de système de déconnexion ; elle doit donc rester disponible en permanence.

Premiers pas

premiers pas Entretien du châssis Pour des raisons de sécurité, assurez-vous de débrancher le cordon d’alimentation CA de la prise CA. • N’utilisez pas de benzène, de diluant ou d’autres solvants pour le nettoyage. • Nettoyez le châssis avec un chiffon doux.

HDD (disque dur) Le disque dur dispose d’une grande capacité de stockage qui permet un enregistrement de longue durée et un accès rapide aux données écrites. Cependant, il peut être endommagé facilement par des chocs, des vibrations ou de la poussière et doit être éloigné des aimants. Pour éviter de perdre des données importantes, respectez les précautions suivantes. • N’utilisez pas le GRAVEUR DE DVD AVEC DISQUE DUR dans un endroit sujet à des changements extrêmes de température. • Ne soumettez pas le GRAVEUR DE DVD AVEC DISQUE DUR à des chocs violents. • Ne placez pas le GRAVEUR DE DVD AVEC DISQUE DUR dans un endroit sujet à des vibrations mécaniques ou dans un endroit instable. • Ne placez pas le GRAVEUR DE DVD AVEC DISQUE DUR sur une source de chaleur. • Ne débranchez pas le cordon d’alimentation CA lorsque l’appareil est sous tension. • N’essayez pas de changer le disque dur. Cela risque de provoquer un dysfonctionnement de l’appareil. Si le disque dur est endommagé, vous ne pouvez pas récupérer les données perdues. Le disque dur sert uniquement d’espace de stockage temporaire.

Manipulation des disques • Utilisez des disques présentant des formes régulières. Si vous utilisez un disque aux formes irrégulières (un disque avec une forme spéciale), vous risquez d’endommager le GRAVEUR DE DVD AVEC DISQUE DUR.

Tenue des disques • Evitez de toucher la surface du disque sur laquelle vous allez effectuer un enregistrement.

DVD-RAM, DVD±RW et DVD±R • Procédez au nettoyage avec un nettoyant pour disque DVD-RAM/ PD en option (LF-K200DCA1 si disponible). N’utilisez pas des nettoyants ou des chiffons pour CD pour nettoyer des disques DVD-RAM/±RW/±R.

DVD-Vidéo, Audio-CD • Eliminez la poussière ou la contamination sur le disque avec un chiffon doux.

Précautions lors de la manipulation des disques • N’écrivez pas sur la face imprimée avec un stylo à bille ou un crayon. • N’utilisez pas de liquides de nettoyage pour disques vinyls en aérosol ou d’antistatiques. Evitez également d’utiliser des produits chimiques volatiles, tels que le benzène ou un solvant. • N’apposez pas d’étiquettes ou d’autocollants sur les disques. (N’utilisez pas des disques avec du ruban adhésif ou des restes d’autocollants décollés.) • N’utilisez pas de couvercles ou de protections contre les rayures. • N’utilisez pas des disques imprimés avec les imprimantes d’étiquettes disponibles sur le marché. • Ne chargez pas des disques gauchis ou craquelés.

Stockage des disques Assurez-vous de ne pas endommager le disque car les données contenues sur ces disques sont très sensibles à l’environnement. • Ne les conservez pas sous la lumière directe du soleil. • Maintenez-les dans un endroit frais et ventilé.

• Rangez-les verticalement. • Gardez-les dans une chemise de protection propre. • Si vous déplacez rapidement votre GRAVEUR DE DVD AVEC DISQUE DUR d’un endroit froid à un endroit chaud, les parties en fonctionnement et les lentilles peuvent générer de la condensation et entraîner une lecture anormale du disque. Dans pareil cas, attendez deux heures avant de brancher l’appareil. Insérez ensuite le disque et essayez à nouveau de le lire.

Type de disque ❖ DVD-Vidéo

• Un disque numérique polyvalent (DVD) peut contenir jusqu’à 135 minutes d’images, 8 langues audio et 32 langues de sous-titrage. Il dispose de la compression d’image MPEG-2 et de l’environnement Dolby digital, vous permettant de bénéficier d’images de qualité cinéma claires et vives chez vous. • Lors du passage de la première à la seconde couche d’un vidéo disque DVD bi couche, une distorsion temporaire de l’image et du son est possible. Il ne s’agit pas d’un dysfonctionnement de l’appareil. • Une fois l’enregistrement d’un DVD-RW/±R en mode Vidéo finalisé, il devient un DVD vidéo.

• Un disque audio sur lequel un son 44,1kHz PCM est enregistré. • Lit les disques CD-DA format audio, CD-R et les disques CD-RW. • L’appareil peut ne pas lire certains disques CD-R ou CDRW du fait des conditions d’enregistrement.

• Utilisez des disques CD-R/-RW de 700 Mo (80 minutes). Evitez dans la mesure du possible d’utiliser des disques de 800 Mo (90 minutes) ou d’une capacité supérieure car le lecteur pourrait ne pas les lire. • Si les disques CD-R/-RW n’ont pas été enregistrés dans une session fermée, vous risquez d’avoir un retard en début de lecture, de ne pas pouvoir lire tous les fichiers enregistrés. • Certains disques CD-R/-RW ne peuvent pas être lus par cet appareil, en fonction du dispositif utilisé pour le gravage. Concernant les contenus enregistrés sur support CD-R/-RW à partir de CD pour votre usage personnel, la lisibilité peut varier en fonction du contenu et des disques.

❖ Lecture et enregistrement de disque DVD±R

• Une fois l’enregistrement d’un DVD±R en mode Vidéo finalisé, il devient un DVD vidéo. • Vous pouvez enregistrer sur l’espace disponible du disque et utiliser les fonctions de modification telles que donner un titre aux disques et aux programmes et effacer les programmes avant de finaliser. • Lorsqu’une programmation est effacée d’un disque DVD±R, cet espace ne devient pas pour autant disponible. Une fois qu’une zone sur un disque DVD±R est enregistrée, cette zone n’est plus disponible pour enregistrement, que l’enregistrement soit effacé ou non. • Cela prend environ 30 secondes à l’appareil pour finir de traiter les informations de gestion d’enregistrement après la fin de celui-ci. • Ce produit optimise le disque DVD±R à chaque enregistrement. L’optimisation est réalisée lorsque vous démarrez l’enregistrement après avoir insérer le disque ou mis l’appareil sous tension. L’enregistrement sur le disque devient impossible en cas de trop nombreuses optimisations. • La lecture peut s’avérer impossible dans certains cas du fait de la qualité de l’enregistrement. • Cet appareil peut lire des disques DVD±R enregistrés et finalisés avec un graveur vidéo DVD Samsung. Il peut ne pas lire certains disques DVD±R en fonction du disque et de la qualité de l’enregistrement.

❖ Lecture et enregistrement de disque DVD-RW

• Les disques DVD-RW peuvent être lus et enregistrés aussi bien en mode Vidéo qu’en mode VR. • Une fois l’enregistrement sur un DVD-RW finalisé que ce soit en mode Vidéo ou en mode VR, vous ne pouvez pas réaliser d’enregistrement supplémentaire. • Une fois que l’enregistrement d’un DVD-RW est finalisé en mode Vidéo, il devient un DVD vidéo.

Cet appareil vous permet d’enregistrer et de lire des vidéos numériques de haute qualité sur des disques DVDRAM/±RW/±R ou sur le disque dur. Vous pouvez également modifier des images numériques sur des disques DVD-RAM/±RW/ ou sur le disque dur.

premiers pas • Dans les deux modes, la lecture est possible avant et après finalisation mais il n’est plus possible d’enregistrer, d’effacer et de modifier après finalisation. • Si vous souhaitez enregistrer le disque en mode VR, puis enregistrer en mode V, assurez-vous d’exécuter le Format. Soyez attentif à l’exécution du Format car vous risquez de perdre l’ensemble des données enregistrées. • Un disque DVD-RW vierge est initialisé en mode VR lors de sa première initialisation.

❖ Lecture et enregistrement de disque DVD+RW

• Pour les disques DVD+RW, le format DVD-Video (mode V (V)) et le format DVD-Video enregistrement (DVD enregistrement vidéo) (mode VR (EV)) ne font aucune différence. • Il n’est en général pas nécessaire de finaliser un disque DVD+RW.

❖ Lecture et enregistrement de disque DVD-RAM

• Assurez-vous que le mode d’enregistrement est le mode VR. Dans le cas contraire, cet appareil ne pourra pas lire l’enregistrement. • Vous ne pouvez pas lire un DVD-RAM sur la plupart des composants DVD du fait des problèmes de compatibilité. • Seuls les disques DVD-RAM standard version 2.0. peuvent être lus sur cet appareil. • Les DVD-RAM enregistrés sur cet appareil risquent de ne pas fonctionner avec d’autres composants DVD. Pour déterminer la compatibilité avec ces disques DVD-RAM, reportez-vous au manuel d’utilisation du lecteur. • Pour les disques DVD-RAM à cartouche, retirez la cartouche et utilisez seulement le disque.

Copie de disque Spécifications de copie du contenu Contenu

Titre protégé contre la copie

Titre valable pour une copie

Déplacer (Efface le titre sur le disque dur après l’avoir copié)

Une fois le “programme valable pour une seule copie” enregistré sur le DVD, il ne pourra plus être enregistré sur le disque dur. Par contre, si le “programme valable pour une seule copie” a été enregistré sur le disque dur, il pourra être enregistré sur un DVD-RW (mode VR) ou un DVD-RAM. Spécifications de copie du contenu Contenu

• Disque (CD-R/CD-DA/CD-RW/DVD-RAM, DVD±R(Finaliser)/DVD+RW/DVD-RW(Finaliser)) ➔ HDD ou USB • HDD ➞ DVD-R, DVD-RW(V) ou USB • USB ➞ HDD ou DVD-R, DVD-RW(V) • La connexion USB en mode PTP n'est pas disponible lorsque vous copiez vers l'USB. • Si le disque est finalisé via Gestionnairede Disque, il est compatible avec un ordinateur en tant que disque au format standard.

premiers pas N’utilisez pas les disques suivants ! • Les disques LD, CD-G, CD-I, CD-ROM, DVD-ROM ne doivent pas être utilisés avec cet appareil. [Remarque] Types de disque qui ne peuvent pas être lus : CD/ CD-R/-RW/MP3/JPEG/DVD-Video/DVD-RAM/±RW/±R. La lecture d’un disque DVD-RW/-R enregistré en Mode Vidéo sur un autre composant n’est possible qu’une fois celui-ci finalisé. • Cet appareil risque de ne pas lire certains disques commerciaux ou certains disques DVD achetés hors zone. Lorsque ces disques sont lus, “Pas de disque” ou “Merci de vérifier le code régional du disque.” s’affiche. • De même, si votre disque DVD-RAM/±RW/±R est une copie illégale ou n’est pas au format DVD vidéo, il risque de ne pas être lisible.

❖ Compatibilité des disques

• Certaines marques de disques ne sont pas compatibles avec cet appareil.

❖ Périphériques USB compatibles sur le port hôte

• Le port USB hôte fonctionne comme celui du bureau ou de l’ordinateur portable. ❋ Ce produit est compatible avec les périphériques de stockage de masse (supports de stockage amovibles) et les appareils utilisant le protocole PTP (ex. : appareils photo numériques) • Le port USB hôte fournit une connectivité USB2.0 ainsi qu'une rétrocompatibilité avec les périphériques USB1.1 (USB1.0). • Périphériques pris en charge sur le port hôte ❋ Périphériques de stockage de masse - Appareil photo numérique - Lecteur MP3 - Carte mémoire Memory Stick - Lecteur de carte (lecteur de carte à une ou plusieurs fentes) - Lecteur de disque dur externe - Autres supports de stockage amovibles ❋ Appareils utilisant le protocole PTP (Picture Transfer Protocol) - Appareil photo numérique (en mode PTP, parmi les modes de connexion USB) • Ce produit prend en charge les systèmes de fichiers FAT16/32 • Ce produit prend en charge jusqu’à 4 partitions • Remarque (Avertissement) ❋ Si vous utilisez un câble USB de mauvaise qualité, il se peut que le périphérique USB ne soit pas reconnu. ❋ La compatibilité avec les lecteurs MP3 est limitée dans une certaine mesure. - Ce produit peut lire uniquement des données au format mp3. - Ce produit ne prend pas en charge les données audio cryptées par le système de gestion des droits numériques. ❋ Ni les concentrateurs USB ni la connectivité d'extension du concentrateur ne sont pris en charge. ❋ Il existe un grand nombre de périphériques USB différents. Il se peut que certains des périphériques USB mentionnés ci-dessus ne soient pas compatibles avec ce produit. En d'autres termes, la fonction hôte USB dont est équipé ce produit ne garantit pas la compatibilité avec l'ensemble des périphériques USB.

• TPL (Target Peripheral List ) Ne s'agissant pas d'un système Windows XP mais d'un système hôte USB intégré, les périphériques USB pris en charge par ce produit sont inévitablement limités. La fonction hôte USB et la compatibilité de ce produit ont été démontrées sur les éléments suivants (outre ces éléments, il est probable qu'un grand nombre d'autres périphériques USB soit compatible avec ce produit). ❋ Appareil photo numérique Marque

VP-MS11, S800, Pro815, V20, V10, D60, UCA5

DSC-W50, DSC-R1, DSC-P200, DSC-P150

C-70 zoom, SP-700, FE5500, C-470Z

Coolpix 7900, Coolpix-p3, Coolpix S2

DMC-FX01, DMC-LX1S, DMC-FZ5

IXUS 60, IXUS 600, PowerShot A700, IXUS 700, A620, S80

YP-T8, YP-U2, YP-T9, YP-P2

les lecteurs MP3 figurant dans la liste ci-dessus, ceux qui ne sont pas à stockage de masse ne sont pas pris M  Parmi en charge.

HDD Désigne une fonction disponible sur le disque dur. S DVD Indique une fonction disponible sur les DVD ou DVD±R/-RW(V) enregistrés et finalisés. Z RAM Désigne une fonction disponible sur un DVD-RAM. X -RW Désigne une fonction disponible sur DVD-RW. C -R Désigne une fonction disponible sur DVD-R. V K +RW Désigne une fonction disponible sur DVD+RW. +R Désigne une fonction disponible sur DVD+R. L o CD-DA Désigne une fonction disponible sur un CD de données (CD-R ou CD-RW). une fonction disponible sur les CD-R/-RW, les DVD±R/±RW/-RAM ou sur le G JPEG Indique disque dur. Indique une fonction disponible sur les CD-R/-RW, les DVD±R/±RW/-RAM ou sur le MP3 A disque dur. Indique une fonction disponible sur les CD-R/-RW, les DVD±R/±RW/-RAM ou sur le DivX D disque dur. une situation dans laquelle un dysfonctionnement est survenu ou des J Attention Désigne paramètres ont été annulés. M REMARQUE Conseils ou consignes permettant à chaque option de fonctionner correctement. N Boutondirectd’accès Désigne une fonction qui peut être activée à l’aide d’un seul bouton. USB Indique une fonction disponible sur l'USB. F

Ventilateur Le ventilateur fonctionne lorsque l’appareil est sous tension. Lorsque vous installez l’appareil, ménagez un espace libre d’environ 10 cm tout autour du ventilateur.

premiers pas Affichage en façade

Témoins associés à la lecture et à l’ouverture et la fermeture

S’allume lorsque le bouton associé à la lecture et le bouton d’ouverture/de fermeture sont sélectionnés.

S’allume lorsque le mode DVD est sélectionné.

Raccordement & configuration

Raccordement du GRAVEUR DE DVD AVEC

appareil externe (récepteur satellite/magnétoscope)

- Mode DVD 1. Reliez le connecteur AV2 du GRAVEUR DE DVD AVEC DISQUE DUR et le récepteur satellite/ magnétoscope ou le syntoniseur numérique à l’aide d’un câble Péritel. 2. Reliez le connecteur AV1 au connecteur Péritel AV du téléviseur. 3. Allumez le GRAVEUR DE DVD AVEC DISQUE DUR, le récepteur satellite/magnétoscope ou le syntoniseur numérique et le téléviseur. 4. Réglez le mode Entrée sur AV2. - Mode TV 1. Appuyez sur le bouton TV/DVD de la télécommande ; les lettres « TV » s’affichent à l’écran. (ou éteignez le GRAVEUR DE DVD AVEC DISQUE DUR). 2. Vous pouvez visionner les programmes à partir d’un satellite ou du syntoniseur numérique connecté à votre GRAVEUR DE DVD AVEC DISQUE DUR même si ce dernier est éteint.

raccordement & configuration

Vidéo composant et Sortie progressive • La sortie Vidéo composant est disponible uniquement si le téléviseur est équipé d’une entrée Vidéo composant. Si la sortie Vidéo composant ne fonctionne pas, vérifiez les connexions du téléviseur et les réglages de sélection de l’entrée du téléviseur. • Par rapport à la vidéo entrelacée standard, le balayage progressif double le nombre de lignes vidéo reliées à votre téléviseur, produisant ainsi des images plus stables, plus claires et sans scintillement. Cette fonction n’est utilisable que sur les téléviseurs prenant le balayage progressif en charge. • Sortie de balayage progressif (modèle 576p) Notez que tous les téléviseurs haute définition ne sont pas entièrement compatibles avec cet appareil et que des parasites peuvent apparaître à l’écran lors de la lecture. En cas de problèmes d’image lors du balayage progressif 576, il est conseillé de raccorder l’appareil à la sortie “définition standard”. Si des questions subsistent quant à la compatibilité de votre téléviseur avec ce GRAVEUR DE DVD AVEC DISQUE DUR 576p, veuillez contacter notre service technique clientèle.

raccordement & configuration Cas 2 : Prises de sortie Vidéo composant 1. Connectez les câbles vidéo composant (non fournis) entre les prises COMPONENT OUT (Y, PB, PR) sur le GRAVEUR DE DVD AVEC DISQUE DUR et les prises COMPONENT IN (Y, PB, PR) sur votre téléviseur. • Profitez d’images de haute qualité dotées d’un rendu des couleurs parfait. 2. Connectez les câbles audio (blanc et rouge) entre les prises de sortie AUDIO OUT du GRAVEUR DE DVD AVEC DISQUE DUR et les prises d’entrée AUDIO IN du téléviseur (ou de l’amplificateur AV). (Reportez-vous aux pages 27 et 29). 3. Après le raccordement, reportez-vous aux page 43.

Assurez-vous que les connexions codées couleur correspondent. Les prises de sortie composant Y, P et P de votre

Il existe plusieurs façons de transmettre le signal audio sans utiliser de câbles Péritel. Sélectionnez le raccordement audio qui vous correspond le mieux. • Cas 1 : Raccordement au téléviseur • Cas 2 : Raccordement à un amplificateur stéréo avec prises de sortie AV • Cas 3 : Raccordement à un amplificateur AV avec prise de sortie numérique

raccordement & configuration Cas 2 : Raccordement à un amplificateur stéréo avec prises de sortie AV Si votre amplificateur stéréo possède uniquement des prises d’entrée AUDIO INPUT (L et R), utilisez les prises de sortie AUDIO OUT.

28_ raccordement & configuration

Cas 3 : Raccordement à un amplificateur AV avec prise de sortie numérique

Arrière gauche(L) Avant(L)

Avant(R) Caisson de basses

Si votre amplificateur AV est équipé d’un Décodeur numérique Dolby Digital, MPEG2 ou DTS et d’une prise d’entrée numérique, utilisez ce raccordement. Pour profiter du son Dolby Digital, MPEG2 ou DTS, vous devrez configurer les paramètres audio. En fonction de votre amplificateur, branchez un câble optique ou un câble coaxial. (Reportez-vous aux pages 40~41)

raccordement & configuration

raccordement & configuration RACCORDEMENT À LA PRISE D’ENTRÉE DV, AV 3 IN Cette fonction vous permet de raccorder votre GRAVEUR DE DVD AVEC DISQUE DUR à d’autres périphériques et de visualiser ou d’enregistrer leur sortie. • Cas 1 : Raccordement d’un magnétoscope, d’un boîtier Décodeur, d’un lecteur DVD ou d’un caméscope aux prises AV 3 IN • Cas 2 : Connexion d’un lecteur DV à la prise d’entrée DV IN

Cas 1 : Raccordement d’un magnétoscope, d’un boîtier Décodeur, d’un lecteur DVD ou d’un caméscope aux prises AV 3 IN Connexion d’un magnétoscope ou d’un périphérique aux prises AV 3 IN du GRAVEUR DE DVD AVEC DISQUE DUR. Vous pouvez enregistrer à partir d’un appareil connecté (magnétoscope, boîtier Décodeur, lecteur DVD ou caméscope).

sélection de la prise AV 3 IN s’effectue automatiquement. Si l’entrée n’est pas sélectionnée automatiquement, M  Lautilisez le bouton INPUT SEL. pour sélectionner l’entrée appropriée.

 Les contenus protégés contre la copie ne peuvent pas être enregistrés.

32_ raccordement & configuration

Cas 2 : Connexion d’un lecteur DV à la prise d’entrée DV IN Si votre caméscope numérique possède une prise de sortie DV, connectez-la à la prise d’entrée DV de votre GRAVEUR DE DVD AVEC DISQUE DUR.

Si l’entrée n’est pas sélectionnée automatiquement, utilisez le bouton INPUT SEL. pour sélectionner l’entrée M  appropriée.

BRANCHEMENT AUX PÉRIPHÉRIQUES USB Ces instructions vous permettent de brancher votre ENREGISTREUR DE DVD AVEC DISQUE DUR sur les périphériques USB. Branchement d’une mémoire USB, d’un lecteur MP3 et d’un appareil photo numérique sur le USB HOST.

le câble USB pendant le transfert des données interrompt la communication et risque d’endommager les M  Débrancher données enregistrées dans la mémoire.

 En cas d’interruption de la communication des données due à l’électricité statique, à un champ magnétique ou à toute autre raison, redémarrez le programme ou essayez de débrancher puis de rebrancher le câble USB.

RACCORDEMENT & CONFIGURATION

configuration du système NAVIGATION DANS LES MENUS À L’ÉCRAN Les menus à l’écran vous permettent d’activer ou de désactiver différentes fonctions de votre GRAVEUR DE DVD AVEC DISQUE DUR. Appuyez sur le bouton MENU pour ouvrir le menu à l’écran, puis utilisez les boutons suivants pour naviguer dans les menus à l’écran. 1. Boutons ▲▼, ◄► Appuyez sur ces boutons de la télécommande afin de déplacer la barre de sélection ▲▼, ◄► pour naviguer entre les options du menu. 2. Bouton OK Appuyez sur ce bouton de la télécommande pour confirmer vos réglages.

DD & DVD RECORDER DD Bibliothèque Enr. par min. Gestionnaire de Disque

3. Bouton RETURN mDÉPLA. Appuyez sur ce bouton de votre télécommande pour revenir à l’écran MENU précédent affiché ou pour quitter le MENU d’affichage à l’écran.

4. Bouton EXIT Appuyez sur ce bouton pour quitter le MENU à l’écran.

CONFIGURATION PLUG & PLAY Lorsque vous mettez votre GRAVEUR DE DVD AVEC DISQUE DUR sous tension pour la première fois, celui-ci se règle automatiquement. Les chaînes de télévision et l’horloge sont enregistrées dans la mémoire. Cette opération prend quelques minutes. A l’issue de la configuration, votre GRAVEUR DE DVD AVEC DISQUE DUR est prêt à fonctionner. 1. Branchez le câble RF comme indiqué page 22. (Connexion de votre GRAVEUR DE DVD AVEC DISQUE DUR au téléviseur à l’aide du câble RF et du câble Péritel). Pour utiliser le câble HDMI (non fournis), branchez celui-ci avant le câble d’alimentation ou une fois la procédure de « Configuration Plug & Play » effectuée. Ne branchez pas le câble HDMI lorsque la procédure « Configuration Plug & Play » est en cours.

A présent chargement des informations du canal.

2. Raccordez le GRAVEUR DE DVD AVEC DISQUE DUR à la prise murale.“AUTO” clignote dans l’affichage en façade. 3. Appuyez sur le bouton OK pour lancer la configuration automatique. 4. Le balayage automatique des chaînes est lancé. • Le nombre de chaînes enregistrées automatiquement par le GRAVEUR DE DVD AVEC DISQUE DUR dépend du nombre de canaux trouvés.

34_ configuration du système

Balayage automatique de canal terminé avec succès. Appuyez sur la touche [OK] pour le paramétrage automatique de l’horloge. OK

5. Lorsque le balayage automatique des chaînes est terminé, le réglage automatique de l’horloge est démarré dans les 10 secondes. Pour démarrer immédiatement le réglage automatique de l’horloge, appuyez sur le bouton OK.

Veuillez patienter. Paramétrage de l’horloge. Si vous souhaitez quitter le paramétrage de l’horloge appuyez sur la touche [MENU].

6. Attendez que la date et l’heure exactes s’affichent automatiquement. Si vous souhaitez quitter le réglage automatique de l’horloge, appuyez sur le bouton MENU. ENREGISTREUR DVD AVEC DISQUE DUR est maintenant prêt à M  Votre être utilisé. La « Configuration Plug & Play » est terminée.

 La fonction de configuration automatique peut être activée en appuyant

sur le bouton STOP ( ) de l’appareil d’une manière continue durant 10 secondes au minimum lorsqu’il est hors tension et qu’aucun disque n’est inséré. 7. Vérifiez la date et l’heure. • Si elles sont : exactes, appuyez sur le bouton OK, la date et l’heure sont alors sauvegardées. Si vous n’appuyez pas sur le bouton OK, la date et l’heure seront sauvegardées automatiquement après 5 secondes. • Si elles sont : le mois, le jour, l’année, l’h ou la min. exactes à l’aide des boutons ▲▼◄► ou des touches numériques. Appuyez sur le bouton OK, la date et l’heure sont alors sauvegardées. Lorsque vous devez changer le réglage de l’horloge, vous pouvez procéder manuellement.

Si vous souhaitez la modifier, vous pouvez le faire en préréglant manuellement les stations dans le menu « Paramétrer un canal – Installation Manuelle ». (voir page 37)

configuration du système RÉGLAGE DE L’HORLOGE Ce menu est utilisé pour régler l’heure exacte. Vous devez régler l’heure pour utiliser l’enregistrement programmé. 1. Appuyez sur le bouton MENU, appareil en mode Arrêt. 2. Appuyez sur les boutons ▲▼ pour sélectionner Paramétrer, puis appuyez sur le bouton OK ou ►. 3. Appuyez sur les boutons ▲▼ pour sélectionner Système, puis appuyez sur le bouton OK ou ►.

DD & DVD RECORDER DD Bibliothèque Enr. par min. Gestionnaire de Disque

4. Appuyez sur les boutons ▲▼ pour sélectionner Paramétrer horloge, puis appuyez sur le bouton OK ou ►. Saisissez le mois, le jour, l’année, l’heure ou la minute à l’aide des boutons ▲▼◄► Appuyez sur les touches numérotées pour saisir l’heure directement. Le jour de la semaine s’affiche automatiquement. 5. Appuyez sur le bouton OK, la date et l’heure sont alors sauvegardées. Si vous n’appuyez pas sur le bouton OK, celles-ci ne sont pas sauvegardées.

DD & DVD RECORDER DD Bibliothèque Enr. par min. Gestionnaire de Disque

Disque dur

Raccordements supplémentaires Antenne + GRAVEUR DE DVD AVEC DISQUE DUR + Décodeur externe + Téléviseur Autre type de raccordement du câble de sortie Vidéo Autre type de raccordement du câble de sortie Audio Raccordement d’un câble HDMI/DVI à un téléviseur Raccordement à la prise d’entrée DV, AV 3 IN Branchement aux périphériques USB

34 34 36 36 38 38 40 41 44 45

Navigation dans les menus à l’écran Configuration PLUG & PLAY Réglage de l’horloge Paramétrer un canal Configuration des options de langue Configuration des options du Système Configuration des options audio Configuration des options vidéo Configuration du verrouillage parental Configuration des options d’enregistrement

Code régional (DVD Vidéo uniquement) Logos des disques compatibles Types de disque qui peuvent être lus Lecture d’un disque Utilisation du Menu du Disque & du Menu des Titres Utilisation des boutons de lecture Utilisation du bouton INFO Sélection de la langue des sous-titres Sélection des canaux de piste son & audio Changement de l’angle de prise de vue Lecture répétée Zoom avant Utilisation des marqueurs Utilisation des signets Lecture d’un fichier CD/MP3 audio Lecture d’une Image Lecture d’un DivX

Déballage Description Aperçu de la télécommande

81 85 86 87 87 92 93 95 96

S’allume lorsque le mode HDD (DISQUE DUR) est sélectionné.

S’allume lorsque le mode USB (USB) est sélectionné.

S’allume lorsqu’un DVD±RW/±R est chargé.

Fonctions générales

Cet appareil vous permet d’enregistrer et de lire des vidéos numériques de haute qualité sur des disques DVDRAM/±RW/±R ou sur le disque dur. Vous pouvez également modifier des images numériques sur des disques DVD-RAM/±RW/ ou sur le disque dur. Enregistrement sur le disque dur • DVD-HR773 Vous pouvez effectuer un enregistrement vidéo d’une durée maximale d’environ 264 heures (8 heures en mode EP) sur le disque dur interne de 160 Go (gigaoctet). • DVD-HR775 Vous pouvez effectuer un enregistrement vidéo d’une durée maximale d’environ 421 heures (8 heures en mode EP) sur le disque dur interne de 250 Go (gigaoctet). • DVD-HR777 Vous pouvez effectuer un enregistrement vidéo d’une durée maximale d’environ 534 heures (8 heures en mode EP) sur le disque dur interne de 320 Go (gigaoctet). Grâce aux DVD enregistrables et au disque dur de grande capacité sur le même graveur, vous pouvez aussi bien conserver des enregistrements sur le disque dur pour un accès rapide à tout moment qu’enregistrer sur un DVD pour archivage ou lecture sur un autre lecteur DVD. Copie entre le disque dur et le DVD Vous pouvez copier des enregistrements du disque dur sur un DVD enregistrable ou du DVD sur le disque dur.Toute copie ne peut être effectuée que dans le même mode d’enregistrement que le titre source. Enregistrement et lecture simultanés La lecture et l’enregistrement que ce soit pour les DVD ou pour le disque dur interne sont complètement indépendants. Par exemple, vous pouvez enregistrer un programme en cours de diffusion soit sur un DVD enregistrable soit sur le disque dur tout en regardant un autre enregistrement déjà réalisé sur le même DVD ou sur le disque dur. Réglage automatisé de la qualité pour l’enregistrement programmé Si le mode FR est sélectionné, la qualité vidéo est réglée automatiquement de sorte que toutes les vidéos programmées puissent être enregistrées sur l’espace disque restant. (Reportez-vous à la page 75) Copie des données à partir d’un caméscope numérique à l’aide d

Mode Enregistrement EZ Cette fonction vous permet d’initialiser et de finaliser automatiquement un disque (reportez-vous à la page 46) Interface USB pour le transfert de données L'interface USB vous permet de transférer des fichiers JPEG, MP3 et DivX d'un lecteur MP3, d'une mémoire USB ou d'un appareil photo numérique vers un ENREGISTREUR DE DVD AVEC DISQUE DUR. L'interface USB vous permet également de copier des fichiers JPEG, MP3 et DivX d'un ENREGISTREUR DE DVD AVEC DISQUE DUR vers un lecteur MP3, une mémoire USB ou un appareil photo numérique.

Avant de lire le manuel d’utilisation

Prenez connaissance des points suivants avant de procéder à la lecture du manuel d’utilisation.

Le tableau ci-dessous répertorie les icônes que vous rencontrerez dans le manuel Icône

A propos du manuel d’utilisation 1) Assurez-vous de lire attentivement le chapitre Consignes de sécurité avant d’utiliser ce produit. (reportezvous aux pages 2 à 9) 2) Si un problème survient, consultez le chapitre Dépannage. (reportez-vous aux pages 100 à 101)

Copyright ©2008 Samsung Electronics Co. Tous droits réservés. Le présent manuel d’utilisation ne peut être reproduit ou copié, partiellement ou dans son intégralité, sans le consentement écrit et préalable de Samsung Electronics Co.

Déballage

Accessoires Assurez-vous que tous les accessoires ci-dessous se trouvent bien dans l’emballage. USB

Câble RF pour le téléviseur

Piles pour la télécommande (type AAA)

Guide de configuration rapide

Préparation de la télécommande Insertion des piles dans la télécommande • Retirez le couvercle du compartiment réservé aux piles situé à l’arrière de la télécommande. • Placez-y deux piles AAA. Assurez-vous que les polarités (+ et –) sont bien alignées. • Remettez en place le couvercle du compartiment réservé aux piles. Si la télécommande ne fonctionne pas correctement : • Vérifiez la polarité +/– des piles (pile sèche) • Vérifiez que les piles ne sont pas déchargées. • Vérifiez que des obstacles n’entravent pas la course du faisceau provenant du capteur de la télécommande. • Vérifiez qu’aucun éclairage fluorescent ne se trouve à proximité. Débarrassez-vous des piles conformément à la réglementation environnementale en vigueur dans votre région. Ne les jetez pas avec les ordures ménagères.

Afin de savoir si votre téléviseur est compatible, suivez les instructions ci-dessous : 1. Allumez votre téléviseur. 2. Pointez la télécommande vers le récepteur du téléviseur. 3. Restez appuyer sur le bouton TV STANDBY/ON puis, à l’aide des touches numériques, saisissez le code à deux chiffres correspondant à la marque de votre téléviseur.

Codes des téléviseurs pouvant être entrés à distance MARQUE SAMSUNG

BOUTON 01, 02, 03, 04, 05, 06, 07, 08, 09

10, 11, 12, 13, 14, 15, 16, 17, 18

Bang & olufsen

19, 20, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34

Continental edison

67, 73, 75, 76 72, 73, 75 80, 81

Résultat: Si votre téléviseur est compatible avec la télécommande, il s’éteint. Il est à présent configuré pour fonctionner avec cette télécommande. plusieurs codes correspondent à la marque de votre téléviseur, essayez-les un par un jusqu’à ce que vous M  Sitrouviez celui qui convient.

 Si vous changez les piles de la télécommande, il vous faut régler à nouveau le code de la marque.

Vous pouvez désormais commander le téléviseur à l’aide des boutons situés après le bouton TV. Bouton

Tv mute

Fonction Permet d’allumer et d’éteindre le téléviseur. Permet de sélectionner une source externe. Permet de régler le volume sonore du téléviseur. Permet de sélectionner le canal souhaité. Permet de couper et de remettre le son. Permet d’entrer directement le numéro.

que les fonctions mentionnées ci-dessus ne puissent pas être activées sur tous les téléviseurs. M  IlSiestvouspossible rencontrez des problèmes, faites fonctionner le téléviseur directement

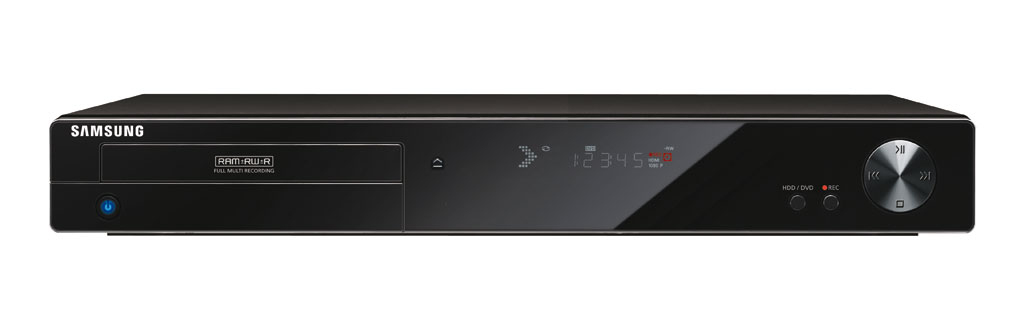

premiers pas DESCRIPTION Façade 1

Bouton open/close

Permet d'ouvrir et de fermer le tiroir disque.

Affiche l’état de la lecture, l’heure, etc.

Bouton recherche/

Pour aller aux titre/chapitre/piste suivants ou revenir aux titre/chapitre/piste précédents. (Mode Playback (Lecture)) Permet de sélectionner les chaînes préréglées de votre téléviseur. (Mode Stop (Arrêt))

Usb host

Permet de brancher un appareil photo numérique, un lecteur MP3, une carte mémoire Memory Stick, un lecteur de carte, un disque dur externe ou d’autres supports de stockage amovibles.

Entree dv

Pour raccorder des appareils numériques externes via la prise DV (par exemple un caméscope)

Bouton veille/marche

Pour allumer et éteindre le graveur.

Entrée en provenance de la prise d’antenne

Permet de connecter le câble RF de l’antenne.

Sortie vers le connecteur du téléviseur

Permet de connecter un câble RF à l’entrée de l’antenne du téléviseur.

Peritel av2 (ext)

Permet de connecter un appareil muni d’une sortie Péritel.

Component video

Permet de connecter un appareil muni d’une entrée vidéo composant.

(minuterie)

S’allume pour indiquer le mode enregistrement programmé.

s’allume lorsqu’un câble HDMI est connecté.

S’allume en mode enregistrement.

Témoin de durée de lecture/heure/état actuel.

Aperçu de la télécommande

La télécommande de votre ENREGISTREUR DE DVD AVEC DISQUE DUR fonctionne avec les téléviseurs Samsung et les marques compatibles. Insertion des piles dans la télécommande

2. Installez deux piles AAA. Veillez à installer les piles en respectant le sens de polarité (+/–) indiqué dans le compartiment.

Appuyez pour faire fonctionner le téléviseur.

3. Remettez le capot en place. La durée de vie des piles est d'environ un an si le téléviseur est utilisé normalement.

Permet d’ouvrir et de fermer le tiroir disque.

Permet la mise sous ou hors tension de l’ENREGISTREUR DVD AVEC DISQUE DUR.

Bouton TV STANDBY/ON Permet la mise sous ou hors tension du téléviseur.

Touches NUMERIQUES Permet d’entrer directement le numéro.

Bouton TV/DVD Appuyez sur le bouton TV/DVD pour sélectionner l’entrée vidéo sur votre téléviseur.

Pour sélectionner le signal d’entrée en mode entrée externe (PROG, AV1, AV2, AV3 ou entrée DV)

Appuyez pour modifier la langue de sous-titrage du DVD.

Boutons associés à la lecture

Forward/Rewind, Search, Skip, Stop, Play/Still (Avance/Retour, Recherche, Saut, Arrêt, Lecture/ Pause)

Permet d’accéder aux différentes fonctions audio d’un disque (mode DVD). Sert à couper le son. (Mode TV)

Réglage du volume du téléviseur

Permet de sélectionner un programme TV.

Permet d’afficher le menu de configuration du GRAVEUR DE DVD AVEC DISQUE DUR.

Permet de revenir au menu précédent.

Boutons OK/DIRECTION (Boutons ▲▼◄►) Permet de sélectionner ou de déplacer le curseur en haut/en bas, à gauche/à droite pour le réglage de la fonction de menu.

Bouton INFO Permet d’afficher le réglage actuel ou l’état du disque.

Bouton EXIT Permet de quitter l’écran de configuration.

Bouton TITLE LIST/DISC MENU Permet d’accéder au menu Visualiser la liste/le disque d’enregistrement.

Bouton PLAY LIST/TITLE MENU Permet de revenir au menu Titres ou de visualiser la liste des fichiers enregistrés.

Bouton A, B, C, D Permet d’accéder aux fonctions les plus courantes de l’ENREGISTREUR DE DVD AVEC DISQUE DUR.

Bouton COPY Appuyez lorsque vous copiez un DVD sur le disque dur. Vous pouvez également copier des fichiers enregistrés dans le disque dur ou le DVD vers des supports de stockage USB et inversement.

Bouton REC Permet d’enregistrer sur un disque dur/un disque DVD-RAM/±RW/±R.

Bouton MARKER Permet de repérer une position lors de la lecture d’un disque.

Permet de régler la durée d’enregistrement et la qualité de l’image souhaitées. (XP/SP/LP/EP).

Bouton REC PAUSE/TIME SHIFT Permet d’interrompre momentanément l’enregistrement. En mode DD, utilisez-le pour activer la fonction Programmation.

Bouton TIMER/REPEAT Appuyez pour accéder directement au menu Mode enregistrement programmé. Permet de répéter un titre, un chapitre, une piste ou un disque.

Soulevez le capot arrière de la

télécommande comme indiqué dans l'illustration..

raccordement & configuration

Raccordement du graveur de dvd avec disque dur

Cette partie traite des différentes méthodes de raccordement du GRAVEUR DE DVD AVEC DISQUE DUR aux autres composants externes et des modes de réglage initial requis. Vous pouvez connecter votre GRAVEUR DE DVD AVEC DISQUE DUR au téléviseur à l’aide du câble Péritel si l’entrée appropriée est disponible sur le téléviseur. 1. Connectez le câble RF comme indiqué. 2. Reliez l’une des extrémités du câble Péritel à la prise AV1 située à l’arrière du GRAVEUR DE DVD AVEC DISQUE DUR. 3. Branchez l’autre extrémité sur la fiche correspondante du téléviseur. 4. Reliez le GRAVEUR DE DVD AVEC DISQUE DUR et le téléviseur. 5. Allumez le GRAVEUR DE DVD AVEC DISQUE DUR et le téléviseur. 6. Appuyez sur le bouton INPUT SEL. de votre télécommande jusqu’à ce que le signal vidéo du GRAVEUR DE DVD AVEC DISQUE DUR s’affiche à l’écran.

câble RF de cet appareil ne transmet que des signaux TV. Vous devez connecter le câble Péritel ou les câbles M  Leaudio/vidéo pour visionner un DVD à partir de votre GRAVEUR DE DVD AVEC DISQUE DUR.

 En mode TV, Appuyez sur le bouton TV/DVD de la télécommande ; les lettres « TV » s’affichent à l’écran. (ou éteignez le GRAVEUR DE DVD AVEC DISQUE DUR) Vous pouvez alors visionner des programmes reçus par le TV.

22_ raccordement & configuration

Décodeur externe + téléviseur

Si vous connectez un Décodeur externe au GRAVEUR DE DVD AVEC DISQUE DUR, vous pouvez enregistrer les chaînes cryptés (CANAL+ ou Première) reçues via le syntoniseur TV intégré sur le graveur.

1. Connectez les câbles d’antenne RF comme indiqué. 2. Reliez le connecteur AV1 du graveur au connecteur Péritel AV du téléviseur à l’aide d’un câble Péritel. 3. Reliez le connecteur AV2 au connecteur Péritel AV du Décodeur. 4. Pour regarder ou enregistrer les programmes payants de CANAL+, réglez votre GRAVEUR DE DVD AVEC DISQUE DUR de manière à recevoir les canaux en utilisant l’affichage à l’écran. (reportez-vous aux pages 36~37)

24_ raccordement & configuration

Autre type de raccordement du câble de sortie vidéo

Il existe plusieurs façons de transmettre le signal vidéo sans utiliser de câbles Péritel. Sélectionnez ci-dessous le raccordement vidéo qui vous convient le mieux. • Cas 1 : Raccordement à une prise de sortie Vidéo (composite) • Cas 2 : Prises de sortie Vidéo composant

Cas 1 : Raccordement à une prise de sortie Vidéo (composite) 1. Connectez un câble vidéo (jaune) entre la prise VIDEO (jaune) OUT sur le GRAVEUR DE DVD AVEC DISQUE DUR et la prise VIDEO (jaune) INPUT sur votre téléviseur (ou sur l’amplificateur AV). • Profitez d’images de qualité normale. 2. Connectez les câbles audio (blanc et rouge) entre les prises de sortie AUDIO OUT du GRAVEUR DE DVD AVEC DISQUE DUR et les prises d’entrée AUDIO IN du téléviseur (ou de l’amplificateur AV). (Reportez-vous aux pages 27 et 29)

M  graveur

DE DVD AVEC DISQUE DUR doivent être connectées aux prises d’entrée composant correspondantes de B

 Le réglage progressif n’est disponible que lorsque la sortie vidéo est réglée sur Composant. (Reportez-vous aux page 43)

26_ raccordement & configuration

Autre type de raccordement du câble de sortie audio

Fabriqué sous licence de Dolby Laboratories. “Dolby” et le symbole du double D sont des marques déposées des laboratoires Dolby.

Cas 1 : Raccordement au téléviseur Si votre téléviseur est muni de prises d’entrée audio, utilisez ce raccordement.

Raccordement d’un câble hdmi/dvi à un téléviseur

Si votre téléviseur possède une entrée HDMI/DVI, raccordez-lui un câble HDMI/DVI. Vous apprécierez la très grande qualité d’image et de son. • Cas 1 : Raccordement à un téléviseur (prise HDMI) • Cas 2 : Raccordement à un téléviseur (prise DVI)

Cas 1 : Raccordement à un téléviseur (prise HDMI) • A l’aide du câble HDMI (non fourni), reliez la prise HDMI OUT qui se trouve à l’arrière de l’ENREGISTREUR DE DVD AVEC DISQUE DUR à la prise HDMI IN de votre téléviseur. • Appuyez sur le sélecteur d’entrée de la télécommande du téléviseur jusqu’à ce que le signal HDMI du GRAVEUR DE DVD AVEC DISQUE DUR /magnétoscope apparaisse à l’écran.

l’enregistreur de DVD avec disque dur est connecté à votre téléviseur en mode sortie HDMI 1080p, vous devez M  Siutiliser un câble HDMI haut débit (catégorie 2).

Cas 2 : Raccordement à un téléviseur (prise DVI) • Utilisez un câble DVI (non fournis) pour raccorder la prise HDMI OUT située à le GRAVEUR DE DVD AVEC DISQUE DUR à la prise DVI IN de votre téléviseur. • Raccordez les bornes AUDIO OUT (rouge et blanche) situées à l’arrière du GRAVEUR DE DVD AVEC DISQUE DUR aux bornes AUDIO IN (rouge et blanche) de votre téléviseur à l’aide des câbles audio. Allumez le lecteur DVD et le téléviseur. • Appuyez sur le sélecteur d’entrée de la télécommande de votre téléviseur jusqu’à ce que le signal DVI du GRAVEUR DE DVD AVEC DISQUE DUR apparaisse à l’écran.

30_ raccordement & configuration

utiliser le câble HDMI (non fournis), branchez celui-ci avant le câble d’alimentation ou une fois la procédure de J  Pour « Configuration Plug & Play » effectuée. Ne branchez pas le câble HDMI lorsque la procédure « Configuration Plug & Play » est en cours.

 Le balayage progressif s’active automatiquement lorsque le câble HDMI est branché.  Si votre récepteur de télévision/HDMI ne prend pas en charge le système DTS, la sortie audio n’est pas disponible lorsque vous lisez un disque au format DTS.

 Vous ne pouvez passer de la sortie HDMI à une autre sortie qu’en mode Stop (Arrêt).  Si vous utilisez un câble HDMI pour connecter votre téléviseur Samsung à l’ENREGISTREUR DE DVD AVEC DISQUE DUR, vous pouvez lancer l’enregistrement à l’aide de la télécommande du téléviseur. (uniquement disponible avec les téléviseurs Samsung prenant en charge Anynet+). (reportez-vous à la page 39)  Veuillez vérifier que le logo n est bien présent (si le logo n figure sur votre téléviseur, celui-ci prend en charge la fonction Anynet+) (High Definition Multimedia Interface)

M  hdmi

HDMI est une interface permettant la transmission numérique de données audio et vidéo avec une seule fiche. La norme HDMI reposant sur la norme DVI, elle est entièrement compatible avec elle. La seule différence entre ces deux interfaces réside dans le fait qu’HDMI prend en charge le son à canaux multiples. Avec HDMI, le GRAVEUR DE DVD AVEC DISQUE DUR transmet un signal audio et vidéo numérique et affiche une image claire sur un téléviseur possédant une prise d’entrée HDMI.  Descriptif du raccordement HDMI Connecteur HDMI : données vidéo et audio numériques décompressées (données LCPM ou flux de données). - Bien que le GRAVEUR DE DVD AVEC DISQUE DUR utilise un câble HDMI (non fournis), le GRAVEUR DE DVD AVEC DISQUE DUR n’envoie qu’un signal numérique pur au téléviseur. - Si le téléviseur ne prend pas en charge le procédé HDCP (Highbandwidth Digital Content Protection, système de protection du contenu numérique à large bande passante), l’image qui s’affiche à l’écran est brouillée.  Pourquoi Samsung utilise-t-il HDMI? Les téléviseurs analogiques requièrent un signal audio et vidéo analogique. Cependant, lorsque vous lisez un DVD, les données transmises au téléviseur sont de nature numérique. En conséquence, vous avez besoin d’un convertisseur numérique analogique (pour le GRAVEUR DE DVD AVEC DISQUE DUR) ou d’un convertisseur analogique numérique (pour le téléviseur). Pendant cette conversion, la qualité de l’image est détériorée à cause du bruit et de la perte de signal. La technologie HDMI a l’immense avantage de ne nécessiter aucune conversion numérique analogique et de faire circuler un signal numérique pur entre le GRAVEUR DE DVD AVEC DISQUE DUR et votre téléviseur.  Qu’est ce que le HDCP? Le système de protection du contenu numérique à large bande passante HDCP (High-bandwidth Digital Content Protection) est un procédé permettant d’empêcher la copie du contenu des DVD transmis via HDMI. Il constitue un lien numérique sécurisé entre une source vidéo (ordinateur, D
