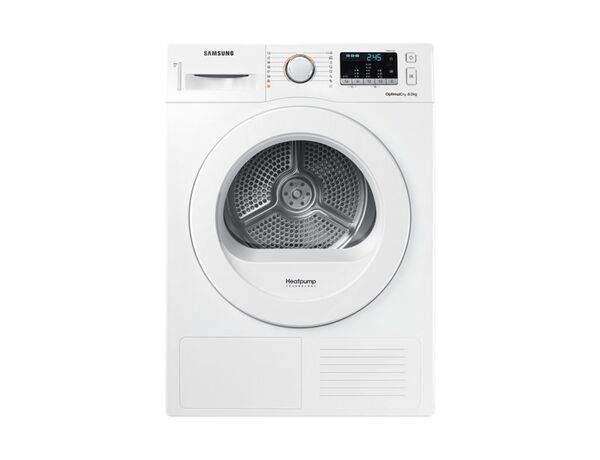

Mode d'emploi Samsung Sèche-linge 8kg - DV80M5010KW

Remarques importantes sur les consignes de sécurité Symboles de sécurité importants Consignes de sécurité importantes Avertissements importants concernant l'installation Avertissements importants concernant l'utilisation Mises en garde concernant l'utilisation Avertissements importants concernant le nettoyage Instructions concernant les déchets DEEE

Ce qui est inclus Conditions d'installation Sèche-linge Tuyau de vidange (si nécessaire) Liste de vérification pour l'installation Avant d'utiliser le sèche-linge Inversion du hublot

Panneau de commande Mise en marche Fonctions spéciales

Panneau de commande Extérieur Tambour Filtre à peluches Réservoir d'eau Échangeur de chaleur

Contrôles Codes d'information

Tableau des symboles textiles Protection de l'environnement Caractéristiques techniques Données de consommation Fiche technique des sèche-linge domestiques

Consignes de sécurité Félicitations pour l'achat de votre nouveau sèche-linge Samsung. Ce manuel contient de précieuses informations concernant l'installation, l'utilisation et l'entretien de votre appareil. Prenez le temps de le lire pour tirer pleinement profit de tous les avantages et de toutes les fonctionnalités de votre sèche-linge.

Remarques importantes sur les consignes de sécurité

Les consignes de sécurité et les avertissements décrits dans le présent manuel ne sont pas exhaustifs. Il est de votre responsabilité de faire preuve de bon sens, de prudence et de discernement lors de l'installation, de la maintenance et de l'utilisation de votre sèche-linge. Contactez toujours le fabricant en cas de problème ou de situation que vous ne comprenez pas.

Symboles de sécurité importants Signification des icônes et symboles utilisés dans le présent manuel d'utilisation : AVERTISSEMENT Risques ou pratiques inadaptées susceptibles de causer des blessures graves voire mortelles et/ou des dommages matériels. ATTENTION Risques ou pratiques inadaptées susceptibles de causer des blessures et/ou des dommages matériels. REMARQUE Indique la présence d'un risque de blessures ou de dommages matériels Lisez les instructions. Ces symboles d'avertissement ont pour but d'éviter tout risque de blessure corporelle. Respectez-les en toutes circonstances. Lisez attentivement le présent manuel et conservez-le en lieu sûr afin de pouvoir le consulter ultérieurement. Lisez attentivement toutes les consignes avant d'utiliser l'appareil. Comme avec tout équipement électrique ou comportant des pièces mobiles, il existe un certain nombre de dangers potentiels. Pour utiliser cet appareil en toute sécurité, familiarisez-vous avec son fonctionnement et restez prudent lorsque vous l'utilisez.

AVERTISSEMENT - Risque d'incendie • • •

L'installation du sèche-linge doit être effectuée par un technicien qualifié. L'installation du sèche-linge doit se faire conformément aux instructions du fabricant et aux réglementations locales. Pour réduire les risques de blessures graves voire mortelles, suivez toutes les consignes d'installation.

Consignes de sécurité importantes

AVERTISSEMENT Afin de réduire les risques d'incendie, d'électrocution ou de blessures physiques lors de l'utilisation de l'appareil, des précautions de base doivent être prises : Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris les enfants) inexpérimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites, sauf si celles-ci sont sous la surveillance ou ont reçu les instructions d'utilisation appropriées de la personne responsable de leur sécurité.

Pour une utilisation en Europe : Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes inexpérimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites si celles-ci sont sous surveillance ou ont reçu les instructions pour une utilisation appropriée et en toute sécurité et s'ils sont conscients des dangers impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.

Les enfants ne doivent pas utiliser l'appareil sans la surveillance d'un adulte.

Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son réparateur ou une personne disposant des qualifications équivalentes afin d'éviter tout danger.

Les ensembles de tuyaux neufs fournis avec l'appareil doivent être utilisés et les anciens tuyaux ne doivent pas être réemployés.

Pour les appareils comportant des orifices de ventilation à la base, veillez à ce que ceux-ci ne soient pas obstrués par de la moquette.

Pour une utilisation en Europe : Les enfants de moins de 3 ans ne doivent pas s'approcher de l'appareil s'ils sont sans surveillance.

ATTENTION : Afin d'éviter tout risque dû à une réinitialisation par inadvertance du dispositif de protection thermique, cet appareil ne doit pas être alimenté via un dispositif de commutation externe, tel qu'un programmateur, ou être connecté à un circuit qui est régulièrement activé ou désactivé par le fournisseur d'énergie.

Le sèche-linge ne doit pas être utilisé si des produits chimiques industriels ont été utilisés pour le nettoyage.

10. Le piège à peluches doit être nettoyé fréquemment, le cas échéant. 11. Vous devez nettoyer régulièrement les peluches accumulées autour du sèche-linge. (Ne s'applique pas aux appareils prévus avec une évacuation vers l'extérieur du bâtiment) 12. Une ventilation appropriée doit être présente pour éviter le retour des gaz dans la pièce pour les appareils brûlant d'autres combustibles, y compris ceux faisant appel à des flammes ouvertes. 13. Ne faites jamais sécher du linge sale. 14. Le linge ayant été sali avec des produits tels que l'huile de cuisine, l'acétone, l'alcool, l'essence, le kérosène, certains détergents ménagers et détachants, la térébenthine, les cires et les décapants doit être lavé à l'eau chaude avec une quantité supplémentaire de lessive avant de pouvoir le faire sécher dans le sèche-linge. 15. Des éléments tels que le caoutchouc mousse (mousse de latex), les bonnets de douche, les tissus imperméables, les articles et les vêtements en caoutchouc ou les oreillers à base de caoutchouc mousse ne doivent pas être séchés dans le sèche-linge. 16. Les adoucissants, ou les produits similaires, doivent être utilisés de la manière indiquée dans leurs instructions. 17. Pendant la fin d'un cycle de séchage, aucune chaleur n'est émise (cycle de refroidissement) afin de garantir que le linge sera laissé en fin de cycle à une température qui ne l'endommage pas. 18. Retirez tous les objets des poches tels que les briquets et les allumettes.

19. AVERTISSEMENT : N'arrêtez jamais un sèche-linge à tambour avant la fin du cycle de séchage, sauf si vous sortez et étendez immédiatement le linge afin que la chaleur se dissipe.

21. L'appareil ne doit pas être installé derrière une porte verrouillable, une porte coulissante ou une porte possédant une charnière du côté opposé à celui du sèchelinge, d'une telle manière que l'ouverture totale du hublot du sèche-linge soit restreinte. 22. AVERTISSEMENT : L'appareil ne doit pas être alimenté via un dispositif de commutation externe, tel qu'un programmateur, ou être connecté à un circuit qui est régulièrement activé ou désactivé par le fournisseur d'énergie. Modèle avec pompe à chaleur uniquement : Les instructions devront également inclure le fond de ce qui suit : AVERTISSEMENT : Dans le boîtier de l'appareil ou dans la structure intégrée, assurezvous que les orifices de ventilation soient toujours dégagés. AVERTISSEMENT : N'endommagez pas le circuit de fluide frigorigène.

20. L'air d'évacuation ne doit pas être éliminé dans un conduit qui est utilisé pour l'évacuation de fumées provenant d'appareils brûlant du gaz ou d'autres combustibles.

Consignes de sécurité Avertissements importants concernant l'installation AVERTISSEMENT L'installation de cet appareil doit être effectuée par un technicien ou un centre de réparation qualifié. •

Le non-respect de cette consigne peut entraîner des électrocutions, des incendies, une explosion, des problèmes avec l'appareil ou des blessures.

Branchez le cordon d'alimentation sur une prise murale et utilisez cette prise uniquement pour cet appareil. N'utilisez pas de rallonge. • •

Le fait de partager une prise murale avec d'autres appareils à l'aide d'une multiprise ou d'une rallonge peut entraîner des électrocutions ou des incendies. Assurez-vous que la tension, la fréquence et le courant sont identiques à ceux inscrits sur les caractéristiques techniques de l'appareil. Le non-respect de cette consigne peut entraîner des électrocutions ou des incendies. Branchez correctement le cordon d'alimentation à la prise murale.

est bien à plat de gauche à droite et de l'avant à l'arrière.

de réglage (B). Faites tourner le pied dans le sens antihoraire pour le rétracter. Faites tourner le pied dans le sens horaire pour le déployer.

repose fermement sur le sol. 5. Branchez le sèche-linge.

Pour positionner le sèche-linge à la même hauteur que votre lave-linge, rétractez entièrement (C) les pieds réglables en les faisant tourner dans le sens antihoraire, puis desserrez-les (D) en les faisant tourner dans le sens horaire. Déployez le pied de réglage jusqu'à la hauteur nécessaire. Si vous étendez les pieds réglables plus que nécessaire, les vibrations seront plus importantes.

Tuyau de vidange (si nécessaire) Le sèche-linge est équipé d'un réservoir d'eau intégré. Toutefois, si vous ne souhaitez pas utiliser le réservoir d'eau, vous pouvez installer le tuyau de vidange. Le tuyau en option fourni (long tuyau de vidange) peut être utilisé en tant que rallonge du tuyau de vidange.

et insérez-le dans l'orifice (B).

sur le système de vidange de l'une des façons suivantes : A

Au-dessus d'un lavabo : Installation

le guide de tuyau (B) en plastique fourni et fixez le guide sur le mur à l'aide d'un crochet ou sur le robinet avec un bout de ficelle. Assemblez le tuyau de vidange (A) et le guide de tuyau (B), et fixez-les à l'aide du serre-câble (C).

raccordant directement le tuyau fourni (long tuyau de vidange) à la sortie de vidange. ATTENTION

Ne branchez pas de rallonge sur le tuyau de vidange. De l'eau risque de fuir au niveau de la zone de raccordement. Utilisez un long tuyau de vidange.

En utilisant le tuyau de vidange du lavabo :

l'extrémité du tuyau en option comme indiqué. ATTENTION A

Pour éviter toute fuite d'eau, assurez-vous de relier fermement le tuyau et le raccord.

conduit de vidange du lavabo.

Installation Liste de vérification pour l'installation • • • • • •

Le sèche-linge est branché à une prise correctement reliée à la terre. Tous les matériaux d'emballage ont été complètement retirés et correctement mis au rebut. Le sèche-linge est de niveau et repose fermement sur le sol. Allumez le sèche-linge pour vérifier qu'il fonctionne, chauffe et s'arrête. Lancez un cycle TEMPS DE SÉCHAGE pendant 20 minutes pour voir si le code d'information HC s'affiche. Si c'est le cas, prenez contact avec un centre de dépannage local. Après l'installation, nous vous recommandons d'attendre au moins 1 heure avant d'utiliser le sèche-linge.

Avant d'utiliser le sèche-linge Installation

Assurez-vous qu'il ne reste aucun accessoire à l'intérieur du tambour. Branchez le cordon d'alimentation juste avant d'utiliser le sèche-linge. N'obturez pas l'entrée d'air de la grille de refroidissement située à l'avant du sèche-linge. Ne placez pas d'objets inflammables à proximité du sèche-linge et veillez à la propreté de son environnement. Veillez à ce que le sèche-linge soit de niveau. Ne retirez pas les pieds réglables du sèche-linge. Ils permettent d'assurer la mise à niveau du sèche-linge par rapport au sol.

Inversion du hublot Il se peut qu'il vous soit utile d'inverser le sens du hublot selon les l'emplacement d'installation ou vos besoins. AVERTISSEMENT Assurez-vous que l'inversion du hublot est réalisée par un technicien qualifié.

la charnière du hublot. Tout en tenant le hublot avec les deux mains, levez-le délicatement pour le retirer.

2. Utilisez un objet fin pour retirer le joint du hublot.

4. Tournez ensuite le cache du hublot à 180 degrés.

et les 3 vis inférieures sur le dispositif de fixation du verre puis retirez ce dernier.

nouvelle position du cache du hublot. Assurezvous que la charnière du hublot est dans la même position, comme indiqué sur l'illustration.

sur le dispositif de fixation du verre. REMARQUE Les vis ont des formes différentes en fonction de leur dimension. Assurez-vous de serrer les bonnes vis.

7. Insérez le joint du hublot dans la bonne position.

retirées à l'étape 7 ci-dessus. Notez que vous devez les serrer sur la droite (en haut à droite et en bas à droite) du cadre.

9. Desserrez les 4 vis du dispositif de fermeture. Retirez le dispositif de fermeture puis réinsérez-le sur le côté opposé.

hublot vers le côté supérieur de la charnière du hublot. Ensuite, serrez les vis. (Modèles DV**M5***1*/DV**M5***2*/DV**M5***3* uniquement)

hublot vers le côté supérieur de la charnière du hublot. Ensuite, serrez les vis.

9. Fixez la charnière du hublot sur le côté opposé. Serrez les 2 vis à boulon.

REMARQUE Pour remettre le hublot dans sa position initiale, suivez ces étapes à nouveau. Veuillez noter que le hublot, les charnières et les autres pièces seraient alors dans le sens opposé que celui indiqué dans ces étapes.

Opérations Panneau de commande DV9*M5*****/DV8*M5***** 12

Affiche toutes les informations des cycles, notamment la durée d'un cycle, les codes d'information et l'état du sèche-linge. Reportez-vous au tableau ci-dessous pour obtenir des détails sur l'état.

Fonction Sécurité Enfants activée/désactivée

Alarme de nettoyage de l'échangeur de chaleur

Fonction Anti-pli en cours

Videz le réservoir d'eau. Tournez la molette pour sélectionner un cycle. Reportez-vous à la section Présentation des cycles en page 33 pour connaître les cycles disponibles.

Permet d'ajouter environ 2 heures d'action intermittente du tambour à la fin du cycle sélectionné afin de réduire les plis sur le linge. Un grand cercle apparaît sur le panneau d'affichage et le tambour tourne de façon intermittente. Pour activer la fonction, appuyez sur le bouton Anti-pli. Le témoin correspondant s'allume.

Appuyez sur ce bouton pour sélectionner le niveau de séchage avec les cycles CHEMISES, DRAPS DE BAIN, COTON, CHARGES MIXTES et SYNTHÉTIQUES. Le niveau de séchage peut être réglé sur trois niveaux (1 à 3). Le niveau 1 est utilisé pour faire sécher partiellement des articles qui seront posés à plat ou pendus. Le niveau 3 est le plus fort des trois et il est utilisé pour faire sécher des charges plus importantes ou volumineuses. Appuyez sur ce bouton pour ajuster la durée du cycle pour les cycles TEMPS DE SÉCHAGE, AIR CHAUD et AIR FROID.

Les options de durée suivantes (unité : minutes) sont disponibles : 30, 60, 90, 120 et 150. • •

Les réglages de 120 et 150 minutes ne sont pas disponibles pour les cycles AIR CHAUD et AIR FROID. Le temps de séchage exact varie en fonction du taux d'humidité du linge.

Cette alarme est disponible uniquement avec les cycles CHEMISES, COTON, CHARGES MIXTES et SYNTHÉTIQUES. Si une charge comprend des vêtements avec des tissus différents, le témoin de la fonction Charges Mixtes ( ) clignote lorsque le niveau de séchage moyen de l'article est de 80 %. Cela vous permet de prendre les articles que vous ne souhaitez pas entièrement secs ou qui sèchent rapidement hors du sèche-linge tout en permettant aux autres de continuer à sécher.

07 Eclairage Tambour (DV9*M5*****/ DV8*M5*****)

Appuyez sur ce bouton pour allumer/éteindre l'éclairage intérieur. L'éclairage reste allumé pendant 5 minutes après son activation, puis s'éteint automatiquement.

08 Smart Check (DV7*M5*****)

Si le sèche-linge a détecté un problème, la fonction Smart Check vous permet de vérifier l'état du sèche-linge sur un smartphone.

Appuyez sur ce bouton pour activer/désactiver le son du panneau de commande. Le réglage du son est enregistré lorsque vous éteignez le sèche-linge et que vous le rallumez.

Vous pouvez ajuster l'heure de fin du cycle sélectionné par incréments d'une heure et ce jusqu'à 24 heures.

Appuyez sur ce bouton pour démarrer ou mettre en pause un cycle. Si le sèche-linge est en cours d'utilisation, appuyez une seule fois sur ce bouton pour mettre en pause l'appareil. Appuyez à nouveau dessus pour reprendre le fonctionnement.

Appuyez sur ce bouton pour allumer/éteindre le sèche-linge. Si le sèche-linge reste allumé pendant plus de 10 minutes sans qu'aucun bouton ne soit actionné, il s'éteint automatiquement.

Présentation des cycles Cycle

Permet de sécher rapidement un vêtement tel qu'une chemise.

puis serrez les 2 vis pour fixer le hublot sur le sèche-linge.

Type 2 (Modèles DV**M5***K*) 1. Retirez la charnière du hublot puis le hublot. -

Retirez les 2 vis à boulon sur le hublot.

B 4. Retirez le verre du dispositif de fixation intérieur, puis tournez le cache du hublot de 180 degrés.

intérieur. ATTENTION Assurez-vous de serrer les vis (B) sur le dispositif de fixation intérieur et non les vis (A).

hublot. ATTENTION Assurez-vous de serrer les vis (A) sur le dispositif de fermeture du hublot et non les vis (B).

Ce cycle arrête le processus de séchage avec un peu d'humidité restante, ce qui facilite le repassage.

Pour les articles à manipuler avec soin, tels que de la lingerie.

Pour les lainages lavables en machine et séchables en sèche-linge uniquement. Pour obtenir un résultat optimal, tournez le linge à l'envers avant de le faire sécher.

Utilisez ce bouton pour faire sécher du linge tel que des serviettes de bain.

Pour les articles volumineux, comme les couvertures, les draps, les couettes et les duvets légers.

Soie, tissus fins et lingerie.

Pour les lainages lavables en machine et séchables en sèche-linge uniquement.

Pour les vêtements d'extérieur tels que les vêtements de ski et de montagne, de même que pour les tissus comme le spandex, le stretch et la microfibre. Il est recommandé d'utiliser ce cycle après avoir lavé votre linge en utilisant le cycle IMPERMÉABLE dans votre lave-linge.

Opérations Mise en marche Étapes simples pour démarrer 1. Appuyez sur le bouton Marche/Arrêt pour allumer le sèche-linge. 2. Chargez le sèche-linge et fermez le hublot. 3. Tournez le sélecteur de cycle pour sélectionner un cycle. 4. Modifiez les paramètres du cycle (Niveau de Séchage et Durée) selon vos besoins. 5. Sélectionnez les réglages et les options nécessaires selon vos préférences. (Anti-pli, Eclairage Tambour, CHARGES MIXTES, et/ou Arrêt Différé). 6. Appuyez sur le bouton Départ/Pause. Le voyant du sèche-linge s'allume et la durée estimée du cycle apparaît à l'écran. REMARQUE Le nombre de réglages et d'options disponibles varie d'un cycle à l'autre. Pour changer de cycle pendant le fonctionnement 1. Appuyez sur Départ/Pause pour interrompre le fonctionnement. Opérations

2. Sélectionnez un autre cycle. 3. Maintenez le bouton Départ/Pause enfoncé pour lancer un nouveau cycle.

Tri et charge • • • • • • • •

N'introduisez qu'une seule charge de linge à la fois dans le sèche-linge. Évitez de mélanger les articles lourds et légers ensemble. Pour améliorer l'efficacité du séchage pour un ou deux articles, ajoutez une serviette sèche à la charge. Pour des résultats optimaux, démêlez les articles avant de les introduire dans le sèche-linge. Une surcharge peut limiter l'action du tambour et ainsi entraîner un séchage inégal et altérer l'effet anti-froissage. Sauf indication contraire stipulée sur l'étiquette d'entretien, évitez de faire sécher des articles en laine ou en fibre de verre. Évitez de mettre des articles non lavés au sèche-linge. Ne faites pas séchez des articles salis avec de l'huile, de l'alcool, de l'essence, etc.

Grille de séchage (modèles applicables uniquement) Réglez le temps de séchage jusqu'à 150 minutes en fonction du taux d'humidité et du poids des articles à faire sécher. Si vous utilisez la grille de séchage, il est recommandé d'utiliser le cycle TEMPS DE SÉCHAGE.

Tous les types de tissus. Pour rafraîchir ou aérer le linge qui n'a pas été porté depuis longtemps.

Cycle minuté pour tous les types de tissus, sauf la laine et la soie. Faites sécher le linge qui est encore un peu humide ou qui a déjà été pré-séché. Convient également pour le séchage ultérieur du linge épais à plusieurs couches qui ne sèche pas facilement.

REMARQUE Ce cycle est adapté au séchage de vêtements individuels en laine, de chaussures de sport et de jouets souples. Ne faites sécher ces articles qu'en utilisant un panier pour le linge en laine.

Utilisez ce bouton pour régler le temps de séchage de votre choix.

2 Non disponible 6 Disponible 2 Non disponible 2 Non disponible –

Non disponible Non disponible

Pour les vêtements en coton légers, les draps, le linge de table, les sous-vêtements, les serviettes et les t-shirts.

Disponible 7, 8, 9 Disponible

2. Appuyez sur le bouton Durée pour régler le temps de séchage entre 30 minutes et 150 minutes. Maintenez votre doigt appuyé sur le bouton Durée pour parcourir les différentes options de durée disponibles, par incréments de 30 minutes.

REMARQUE La durée réelle d'un cycle peut varier en fonction du niveau de séchage du linge.

Pour les vêtements d'extérieur tels que les vêtements de ski et de montagne, de même que pour les tissus comme le spandex, le stretch et la microfibre. Tous les types de tissus. Pour rafraîchir ou aérer le linge qui n'a pas été porté depuis longtemps. Articles de petite taille et vêtements humides Linge du quotidien adapté au séchage par diffusion de chaleur Tous les types de tissus ; programme minuté

Pour faire sécher des articles légers synthétiques en coton ou du linge nécessitant un séchage rapide Le temps de séchage par défaut est de 35 minutes.

Pour les chemisiers et Chemises peu sales, en polyester (Diolen, Trevira), polyamide (Perlon, Nylon) ou autre matière similaire.

Pour les charges mixtes composées de tissus en coton et synthétiques.

Pour les vêtements en coton légers, les draps, le linge de table, les sous-vêtements, les serviettes et les t-shirts.

Tableau des cycles REMARQUE Pour des résultats optimaux, respectez les recommandations de volume de charge pour chaque cycle de séchage. • • •

Charge importante : Remplissez le tambour aux 3/4 environ. Au-delà de cette limite, n'ajoutez pas d'articles supplémentaires afin que le linge tourne librement. Charge moyenne : Remplissez le tambour à la moitié environ. Petite charge : Remplissez le tambour avec 3 à 5 articles (pas plus du ¼). Cycle

Chemises ou blouses en coton sans repassage, lin, fibres synthétiques ou mélange de tissus.

Utilisez ce bouton pour faire sécher du linge tel que des serviettes de bain.

Pour les articles volumineux, comme les couvertures, les draps, les couettes et les duvets légers.

Niveau de Séchage Disponible
