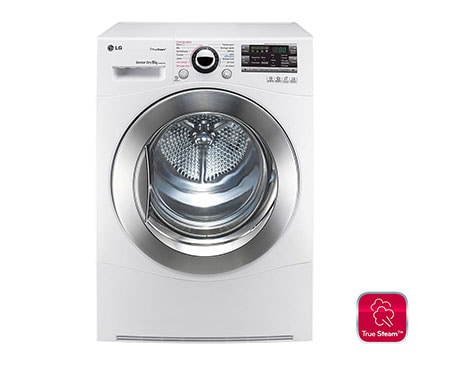

Mode d'emploi LG SÈCHE-LINGE 8KG

Sèche-linge LG Veuillez lire attentivement ce manuel avant Fonctionnement de votre sèche-linge et conservez-le pour vous y référer ultérieurement.

C aractéristiques Tambour Maxi-Space Le tambour de très grande capacité de 8 kg de ce sèche-linge LG vous permet de sécher des charges de linge plus volumineuses, d'où un gain de temps. Énergie

Consommation d'énergie réduite Les sèche-linge à pompe à chaleur LG consomment moins d'énergie que les sèche-linge conventionnels, grâce à une technologie d’Auto NettoyageTM et un échangeur thermique optimisés. Ce sèche-linge à pompe à chaleur LG a été conçu pour vous faire économiser de l'argent.

Temps de séchage réduit Les temps de séchage sont raccourcis grâce au système de chauffage hybride et à l'échangeur thermique optimisé de ce sèche-linge LG.

Niveaux de bruit réduits Nous avons réduit le bruit en fonctionnement de ce sèche-linge LG en utilisant des technologies innovantes d'insonorisation et d'isolation acoustique, le rendant beaucoup plus silencieux que les sèche-linge conventionnels.

Défroissage vapeur La technologie vapeur de LG vous permet d'injecter dans les tissus un jet tourbillonnant de vapeur chaude pour rafraîchir les vêtements, réduire l'électricité statique et faciliter le repassage. Il vous suffit de sélectionner le cycle Défroissage vapeur, ou bien d'ajouter une option vapeur aux cycles sélectionnés.

Facilité d'utilisation Le panneau de commande électronique de ce sèche-linge, équipé d'un grand afficheur LED, est très simple d'utilisation. Il vous suffit de sélectionner le cycle que vous voulez, et votre sèche-linge LG s'occupera du reste. La fonction de diagnostic intelligent SmartDiagnosis™ est disponible sur votre smartphone.

T able des matières Consignes de sécurité Instructions d'installation Aspect extérieur et conception Fonctionnement de votre sèche-linge Fonctions supplémentaires Entretien de votre sèche-linge

Conseils supplémentaires pour une utilisation optimale

Guide de dépannage Informations techniques Garantie 2

C onsignes de sécurité AVERTISSEMENT • Le non-respect des consignes suivantes peut entraîner des blessures sérieuses ou la mort. • Il est strictement interdit d'utiliser le produit pour un usage autre que celui autorisé par le fabricant. LG décline toute responsabilité en cas de dommages causés par un usage inexact et inapproprié. • Ne réparez pas et ne remplacez pas une pièce du sèche-linge, ou ne tentez aucune intervention d'entretien à moins que le guide de dépannage ou d'utilisation ne le recommande spécifiquement et que vous compreniez cette intervention et possédiez les compétences nécessaires pour la mener à bien.

Dangers • Avant de brancher le cordon d'alimentation, vérifiez que la prise est reliée à la terre et protégée par un disjoncteur.

• N'utilisez pas un cordon d'alimentation endommagé et ne placez pas d'objets lourds sur celui-ci.

L'absence de raccordement à la terre peut provoquer des pannes ou un choc électrique.

Un cordon d'alimentation endommagé peut provoquer un incendie ou un choc électrique.

• N'utilisez pas d'adaptateur. N'utilisez pas non plus de rallonge.

• Ne touchez pas la fiche ou l'interrupteur d'alimentation avec les mains mouillées.

Cela pourrait entraîner une surchauffe de la prise et provoquer un incendie.

• Ne démontez pas la plaque supérieure lors de l'installation du sèche-linge. • Ne modifiez pas cet appareil. Cela pourrait entraîner une panne, un incendie ou un choc électrique.

• Tenez le sèche-linge à l'écart des cuisinières, des flammes ou de tout autre objet inflammable. Cela pourrait entraîner un un incendie ou une détérioration de l'appareil.

Cela pourrait entraîner un choc électrique.

• Débranchez le cordon d'alimentation en tirant sur sa fiche, et non sur le cordon. Vous risqueriez d'endommager le cordon et de provoquer un incendie ou un choc électrique.

• Enlevez la poussière et les salissures du cordon d'alimentation et insérez la fiche fermement dans la prise. La poussière et les mauvais branchements peuvent provoquer un incendie.

Pour votre sécurité, respectez les consignes présentées dans ce manuel afin de minimiser le risque d'incendie, d'explosion ou de choc électrique, et d'éviter des dommages matériels, des blessures ou la mort.

C onsignes de sécurité • N'utilisez pas l'appareil si le cordon d'alimentation, la fiche ou la prise sont endommagés.

• Ne laissez pas vos animaux domestiques s'approcher du sèche-linge.

Cela pourrait entraîner un incendie ou un choc électrique.

Ils pourraient l'endommager ou recevoir un choc électrique.

• N'installez pas ou n'entreposez pas votre sèche-linge dans un lieu exposé aux intempéries.

• N'appuyez pas sur les touches avec des objets pointus tels que couteaux et tournevis.

trous du capot arrière. 3-1) 600 mm

Forme et assemblage 3-2) 550 mm

Procédure d'installation 1. Placez le sèche-linge LG sur le lave-linge LG.

bas à l'arrière, comme illustré ci-dessous.

• Vissez les deux vis retirées précédemment du sèche-linge au kit de superposition. • Utilisez les quatre vis (16 mm) du sac des ac cessoires pour assembl er le capot arrière du lave-linge et le kit de superposition. • Répétez la procédure de l'autre côté.

Instructions d'installation

Instructions d'installation

I nstructions d'installation Instructions de mise à la terre

Cet appareil doit être mis à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre réduira le risque de choc électrique en fournissant une trajectoire de moindre résistance au courant électrique. Cet appareil est muni d'un cordon relié à la terre et d'une fiche de mise à la terre. La fiche doit être enfoncée dans une prise murale appropriée qui est correctement installée et mise à la terre conformément aux normes.

- L'amortisseur dans l'assemblage du verrou de porte et l'emballage du panier dans le tambour doivent être retirés avant utilisation. - Pour de meilleures performances de séchage, laissez de l'espace entre l'arrière de l'appareil et le mur. - N'installez pas le sèche-linge à un endroit exposé au gel (poussière). • Le sèche-linge risque de ne pas fonctionner correctement ou d'être endommagé si l'eau de condensation gèle dans la pompe et le tuyau d'évacuation.

Procédure de mise à la terre supplémentaire Certains pays peuvent exiger une prise de terre distincte. Dans ce cas, les conducteurs de terre, raccords et vis requis doivent être achetés séparément.

Évacuation de l'eau de condensation Cet appareil peut être raccordé directement au tuyau d'évacuation d'eau à l'aide de l'adaptateur fourni. L'eau de condensation sera ainsi évacuée. Vous devrez confier cette opération à un plombier.

AVERTISSEMENT Le sèche-linge ne doit pas être installé à proximité d'un appareil de réfrigération. N'installez pas le sèche-linge à pompe à chaleur à côté d'un appareil dont la température s'élève, comme un réfrigérateur, un four ou une gazinière. Cela pourrait entraîner de mauvaises performances de séchage, diminuer la durée de vie du sèche-linge et endommager gravement le bon fonctionnement du compresseur. Le sèche-linge à pompe à chaleur fonctionne dans des conditions optimales à température ambiante (23 °C).

AVERTISSEMENT N'installez pas le sèche-linge à un endroit soumis à une forte chaleur. L'aération d'air chaud à l'arrière du sèche-linge doit être bien ventilée. Si ce n'est pas le cas, des problèmes peuvent se poser.

I nstructions d'installation Mise à niveau du sèche-linge

Placez le sèche-linge à un endroit exempt de matériaux inflammables, sans condensation et à l'abri du gel.

bruits et vibrations inutiles. Installez votre sèche-linge sur un sol stable et à niveau.

I nstructions d'installation Raccordement du tuyau d'arrivée d'eau

Instructions d'installation

Le sèche-linge doit être raccordé au robinet d'eau froide à l'aide d'un tuyau neuf. N'utilisez pas d'anciens tuyaux.

Remarque • La pression d'arrivée d'eau doit être comprise entre 100 et 1 000 kPa (1,0 à 10,0 kgf/cm2). • Ne dénudez pas et ne faussez pas le filetage lorsque vous raccordez le tuyau d'arrivée d'eau au robinet. • Si la pression d'arrivée d'eau est supérieure à 1 000 kPa, un système de décompression doit être installé. • Vérifiez régulièrement l'état du tuyau et remplacez-le si nécessaire.

Vérifiez régulièrement les tuyaux et remplacez-les s'ils sont entortillés ou s'ils présentent des signes de gonflement, de coupure, d'usure ou de fuite. Étape 1 : vérifiez le joint en caoutchouc du tuyau d'arrivée d'eau. Deux joints en caoutchouc sont fournis avec le tuyau d'arrivée d'eau. Ils servent à prévenir les fuites d'eau. Veillez à ce que le raccordement au robinet soit parfaitement hermétique.

Raccord du tuyau Joint en caoutchouc

Étape 2 : vérifiez l'environnement d'installation. A type -. Lorsque vous branchez le lave-linge et le sèche-linge sur le même robinet d'eau. Assemblez le raccord en Y et le tuyau court. Raccordez la partie femelle du tuyau court au robinet d'eau. Raccordez la partie mâle du raccord en Y à la partie femelle du tuyau long. Raccordez l'autre partie mâle du raccord en Y à la partie femelle du tuyau d'arrivée du lave-linge. B type -. Lorsque vous branchez le sèche-linge sur un robinet d'eau dédié. Raccordez la partie femelle du tuyau long au robinet d'eau.

I nstructions d'installation

Étape 4 : ouvrez le robinet d'eau froide. Assurez-vous qu'il n'y a pas de fuites. Vérifiez que les robinets d'eau sont bien ouverts. Vérifiez qu'il n'y a pas de fuites autour du raccord en Y, du robinet et des tuyaux.

Remarque • Une fois le raccordement terminé, si de l'eau fuit du tuyau, répétez les mêmes étapes.

Instructions d'installation

Étape 3: raccordez le tuyau au sèche-linge. • Raccordez les tuyaux d'arrivée d'eau au robinet d'eau FROIDE en vissant d'abord fermement à la main, puis en serrant encore 2/3 de tour avec une pince. Assurez-vous que le tuyau n'est ni entortillé ni écrasé.

A spect extérieur et conception Disposition de l'appareil

Aspect extérieur et conception

Panneau de commande Bac de récupération d'eau Porte à hublot

Panneau de commande La fonction SmartDiagnosis™ est disponible uniquement pour les produits portant la mention SmartDiagnosis™.

Options • Fin différée • Anti-froissage • Favori • Signal sonore

Programmes supplémentaires

• • Vapeur • Vitesse de rotation • Niveau de séchage (*Verrouillage enfant) • Éclairage tambour •

F onctionnement de votre sèche-linge Tableau de sélection des cycles Programme

Synthétiques Couette Jeans Anti-allergie Défroissage vapeur Textiles sport Séchage rapide Délicat Laine Séchage à plat Air froid Air chaud

Vêtements de sport et survêtements Textiles en polyester Linge de maison et serviettes, à l'exception des textiles s'appliquant aux programmes Faible charge de textiles particuliers séchant rapidement Délicat, Textiles Sport et Couette. Textiles sensibles à la chaleur, tels que les Soie, tissus fragiles et lingerie textiles synthétiques Textiles en laine Laine Cycle Séchage par minuterie Rafraîchit les vêtements sans les culbuter Soie, laine, lingerie délicate Fait culbuter les vêtements, sans chaleur Tous les textiles qui ont besoin d'être rafraîchis Serviettes de bain, peignoirs de Petits articles et vêtements humides bain, torchons à vaisselle et tex- Articles quotidiens convenant au séchage à chaud tiles matelassés en acrylique

Remarque Lorsque vous utilisez le programme "Fraîcheur", vaporisez de l'eau chaude ou froide sur les textiles pour optimiser les résultats. (La quantité d'eau recommandée est de 20 cm3 par chemise.)

ATTENTION Si la charge pèse moins de 1 kg, utilisez le programme "Air chaud" en mode Séchage par minuterie. Les articles en laine doivent être séchés à l'aide du cycle "Laine", et les textiles sensibles à la chaleur tels que la soie, les sousvêtements et la lingerie doivent être séchés à l'aide du cycle "Délicat". Respectez la charge de linge recommandée selon le cycle choisi. Reportez-vous page 23. Sinon, vous risquez d'abîmer vos vêtements.

Fonctionnement de votre sèche-linge

Cycle Séchage par sondes Résultat de séchage Type de textile Détail Serviettes de toilette, peignoirs et Textiles épais ou matelassés Extra sec draps Textiles épais ou matelassés n'ayant pas Serviettes éponge, torchons, Très sec besoin d'être repassés serviettes de toilette et draps Serviettes de bain, torchons, sous- Textiles n'ayant pas besoin d'être repassés Prêt à ranger vêtements et chaussettes en coton Draps, taies d'oreiller et serviettes de toilette Textiles n'ayant pas besoin d'être repassés Prêt à porter Draps, linge de table, serviettes Prêt à Textiles ayant besoin d'être repassés de toilette, Tshirts, polos et repasser vêtements de travail Draps, linge de table, survêtements, Textiles épais ou matelassés n'ayant pas Très sec besoin d'être repassés anoraks et couvertures Textiles n'ayant pas besoin d'être repassés Prêt à ranger Chemises et chemisiers Prêt à Pantalons, robes, jupes et Textiles ayant besoin d'être repassés repasser chemisiers Textiles en polyamide, acrylique et polyester Chemises, T-shirts, pantalons, Prêt à ranger n'ayant pas besoin d'être repassés sousvêtements et chaussettes Prêt à Textiles en polyamide, acrylique et polyester Chemises, T-shirts, sousrepasser vêtements, anoraks et chaussettes ayant besoin d'être repassés Couette Couvertures, draps Jeans et vêtements se Jeans n'ayant pas besoin d'être repassés décolorant Désinfection rapide et facile des articles non lavables à Édredons, literie et vêtements l'aide de la seule puissance de la vapeur. Ce cycle est pour enfants recommandé pour les textiles en coton et polyester. Réduction des faux plis dans les textiles Les vêtements ne Chemises et chemisiers sont pas complètement secs. Vous devez les pendre.

F onctionnement de votre sèche-linge

Fonctionnement de votre sèche-linge

trié. Les vêtements doivent être triés par type de textile et résultat de séchage. Tous les cordons et ceintures des vêtements doivent être bien attachés et fermés avant leur insertion dans le tambour. Poussez le linge dans le fond du tambour pour éviter qu'il se coince dans le joint de la porte. Dans le cas contraire, le joint de la porte et les vêtements peuvent être endommagés.

ATTENTION Ne séchez pas d'articles sales dans votre sèche-linge. 14

F onctionnement de votre sèche-linge 5. Fermez la porte.

Sélectionnez le cycle souhaité.

Avant de fermer la porte, assurez-vous que le linge est bien placé à l'intérieur et qu'aucun objet étranger, notamment des objets inflammables, n'est bloqué dans la porte.

ATTENTION Veillez à ne pas coincer de linge entre la porte de chargement et le joint en caoutchouc. Vous pouvez choisir un cycle en tournant la molette de sélection des cycles jusqu'au cycle requis. Si vous appuyez sur la touche Départ/Pause sans avoir choisi de cycle, le sèche-linge utilisera le cycle Prêt à ranger. Reportez-vous au tableau de sélection des cycles, page 13, pour les informations détaillées.

7. Appuyez sur la touche Départ/Pause. Vous entendez le bruit de rotation du tambour.

ATTENTION Attention ! Le tambour peut être très chaud. (La durée de fonctionnement varie en fonction du cycle et des options sélectionnés.)

Nettoyez le filtre. (Remplacez le filtre s'il est abîmé.)

Remarque La dernière partie d'un cycle de séchage correspond à une phase de refroidissement afin que les articles ne restent pas à une température qui risquerait de les abîmer.

récupération d'eau. Le filtre doit être nettoyé après chaque utilisation.

10. Éteignez le sèche-linge. Appuyez sur la touche Marche/Arrêt.

ATTENTION - Faites très attention si vous utilisez un aspirateur pour nettoyer le filtre, car il peut facilement être endommagé et déchiré. S'il reste des résidus sur le filtre, vous pouvez utiliser une brosse pour les retirer. - Si vous souhaitez ouvrir la porte pendant le fonctionnement du sèche-linge, appuyez d'abord sur la touche Départ/Pause, puis attendez l'immobilisation complète du tambour avant d'ouvrir la porte.

AVERTISSEMENT N'arrêtez jamais le sèche-linge avant la fin du cycle de séchage, à moins que vous ne sortiez rapidement tous les articles et que vous ne les étaliez pour que la chaleur se dissipe.

ATTENTION Ce sèche-linge ne doit pas être utilisé à des fins autres que celles auxquelles il est destiné.

Fonctionnement de votre sèche-linge

6. Sélectionnez le cycle de séchage souhaité.

F onctionnement de votre sèche-linge Séchage à plat

Fonctionnement de votre sèche-linge

Le panier de séchage est placé à l'intérieur du sèche-linge, comme illustré sur la figure. Retirez et jetez l'emballage avant toute utilisation. Le panier de séchage est conçu pour les articles qui doivent être séchés à plat, tels que les pullovers et les textiles délicats.

Remarque Vérifiez le filtre et retirez toute peluche provenant des articles séchés sur le panier. Vous pouvez aussi choisir un cycle Eco en appuyant sur la touche Eco HybridTM.

Pour utiliser le panier de séchage

1. Ouvrez la porte. 2. Ne retirez pas le filtre.

tige métallique au centre du tambour.

niveau du bas de la porte du sèchelinge. Disposez le panier dans le logement à l'arrière du sèche-linge. Appuyez sur l'avant de la structure pour la fixer sur le filtre.

panier. Espacez-les pour permettre à l'air de circuler. Le panier ne bougera pas, mais le tambour tournera. 5. Fermez la porte.

textiles délicats ou des chaussures de sport sur le panier.

F onctions supplémentaires Touches d'options

Touches de programmes supplémentaires

Programmes supplémentaires

• Appuyez sur la touche Marche/Arrêt pour mettre en marche et éteindre le sèche-linge. • Cette touche permet également d'annuler la fonction Fin différée.

• Utilisez ces touches pour sélectionner les options de votre choix pour le cycle sélectionné.

• Différents cycles sont disponibles en fonction du type de linge. • Un voyant s'allumera pour indiquer le cycle sélectionné.

• Les options vous permettent de sélectionner 10des fonctions supplémentaires et s'allument lorsqu'elles sont sélectionnées.

Départ/Pause • La touche Départ/Pause permet de démarrer un cycle de séchage ou de le suspendre temporairement. • Appuyez sur la touche Départ/Pause pour arrêter temporairement le cycle. • Au bout de 4 minutes de pause, le sèchelinge s'éteint automatiquement.

Marche/Arrêt Sélecteur de cycle

F onctions supplémentaires Fin différée L'option Fin différée permet de déterminer l'heure de fin du cycle de séchage. La valeur maximale est de 19 heures. La valeur minimale est de 3 heures. 1. Mettez le sèche-linge sous tension. 2. Sélectionnez un cycle. 3. 3. Définissez l'heure de fin différée en appuyant sur la touche “ ” ou “ ”. 4. Appuyez sur la touche Départ/Pause.

Anti-froissage Cette fonction permet d'éviter les froissements et les plis qui peuvent se former lorsque le linge n'est pas sorti rapidement une fois le cycle de séchage terminé. Lorsque cette option est activée, le sèche-linge tourne et se met en pause de manière répétée, vous laissant 2 heures pour retirer le linge. Le fait d'ouvrir la porte du sèchelinge annule l'option Anti-froissage lorsque celleci est en cours.

Favori L'option Favoris vous permet d'enregistrer un cycle de séchage personnalisé en vue de le réutiliser. 1. Mettez le sèche-linge sous tension. 2. Sélectionnez un cycle.

3 secondes. L'option Favoris est maintenant enregistrée en vue d'une utilisation future. Pour réutiliser le cycle mémorisé, sélectionnez l'option Favoris et appuyez sur la touche Départ/Pause.

AVERTISSEMENT N'ouvrez pas la porte du sèche-linge pendant le cycle vapeur. Ne touchez pas l'injecteur de vapeur dans le tambour pendant ou après le cycle vapeur. Utilisation du cycle vapeur Le cycle Défroissage vapeur utilise la puissance de la vapeur pour réduire rapidement les plis dans les textiles. 1. Mettez le sèche-linge sous tension. 2. Choisissez le cycle vapeur. 3. Appuyez sur la touche “ ”ou“ ”. 4. Appuyez sur la touche Départ/Pause. Avec ces réglages, le tambour tourne tandis que l'eau dans le générateur de vapeur est chauffée. Cycle vapeur

Anti-allergie Défroissage vapeur

Coton, Repassage facile/ Cycle avec Bouclier antistatique Synthétiques, Mix option Bouclier Jeans, Couette vapeur antistatique

Remarque N'utilisez pas le cycle vapeur avec des textiles délicats tels que la laine, la soie et des tissus qui se décolorent facilement.

Éclairage tambour La fonction Éclairage tambour permet de voir l'intérieur du tambour pendant le fonctionnement du sèche-linge. - Lumière allumée : Quand la porte est ouverte. - Lumière éteinte : Quand la porte est fermée. Automatiquement au bout d'un certain laps de temps.

Vitesse de rotation Ce programme supplémentaire permet de contrôler le temps de séchage. Vous pouvez choisir un essorage fort ou normal. (L'option par défaut est un essorage normal.) - Fort : lorsque l'essorage est supérieur à 1 200 tpm. - Normal : lorsque l'essorage est inférieur à 1 000 tpm. L'indication de tour par minute (tpm) pour l'essorage est basée sur le lave-linge LG. 18

Pour la sécurité de vos enfants, maintenez enfoncée la touche "Niveau de séchage" pendant 3 secondes. L'indication “ ” s'affiche sur l'écran LED. L'indication “ ” s'affiche sur l'écran LED. - Toutes les touches hormis celles du verrouillage enfant et marche/arrêt seront désactivées. - Le verrouillage enfant perdure après la fin du cycle.

Remarque Pour désactiver cette fonction, appuyez sur la touche "Niveau de séchage" pendant 3 secondes.

Signal sonore Cette option permet de régler le volume du signal sonore.

E ntretien de votre sèche-linge Importance de l'entretien et du nettoyage

Vidage du bac de récupération d'eau

L'entretien de votre sèche-linge n'est pas très difficile, mais il est important ne pas le négliger. Suivez les instructions ci-dessous.

L'eau de condensation est collectée dans le bac de récupération d'eau. Videz le bac après chaque utilisation. Les performances de séchage pourraient en pâtir sinon. Lorsque le bac de récupération d'eau est plein, le voyant "Bac plein" s'allume et un signal sonore retentit pendant le fonctionnement du sèche-linge. Dans ce cas, le bac de récupération d'eau doit être vidé dans l'heure qui suit.

Nettoyage du filtre Nettoyez le filtre après chaque utilisation et vérifiez-le avant chaque utilisation. Il doit également être nettoyé lorsque le voyant "Nettoyage du filtre" s’allume et que le signal sonore retentit pendant le fonctionnement du sèche-linge. Le nettoyage du filtre réduira le temps de séchage et la consommation d'énergie et allongera la durée de vie du sèche-linge.

ATTENTION - Nettoyez fréquemment le filtre à peluches, le cas échéant. - Les peluches ne doivent pas pouvoir s'accumuler dans le sèche-linge. - Le filtre doit être nettoyé à la fin de chaque cycle.

en utilisant un aspirateur ou en le rinçant sous le robinet Séchez-le.

récupération d'eau dans un évier.

3. Remettez-le en place dans le sèche-linge. 4. Appuyez sur la touche Départ/Pause.

Remarque Une température atmosphérique élevée et une pièce exigüe peuvent augmenter le temps de séchage, ainsi que la consommation d'énergie.

AVERTISSEMENT Ne buvez pas l'eau de condensation.

ATTENTION Si le linge n'est pas soumis à une vitesse de rotation élevée durant le lavage, la consommation d'énergie et la durée du séchage augmenteront. Dans certains cas, il se peut que l'afficheur LED affiche le symbole “ ” ("Bac plein") et que le sèche-linge s'arrête parce que le bac de récupération d'eau est plein. 19

Entretien de votre sèche-linge

E ntretien de votre sèche-linge Condenseur Le condenseur est également un élément très important pour l’efficacité des performances de séchage et vous devez y porter une attention spéciale. Il est recommandé de nettoyer le condenseur trois à quatre fois par an.

un trou situé sur le bas de la façade du d’une pièce ou d’un tournevis à lame plate. condenseur. (Ne forcez pas sur le condenseur.)

Entretien de votre sèche-linge

les leviers de blocage. < Côté >

ATTENTION Capot de protection

Le levier de verrouillage doit être fermé après le nettoyage du condenseur comme ci-dessous.

les tournant l’un vers l’autre.

- Lorsque le condenseur est obstrué par de la peluche, le fait de mettre en marche le sèchelinge risque d’endommager l’appareil. De plus, ceci augmente la consommation d'énergie. - N'utilisez pas d’objets pointus pour nettoyer le condenseur. Autrement, vous risquez de l'endommager et de causer des fuites. - N'actionnez jamais le sèche-linge si le condenseur a été enlevé.

E ntretien de votre sèche-linge Grille de ventilation et grille d'entrée d'air froid Aspirez la grille de ventilation avant trois à quatre fois par an pour vous assurer qu'aucune accumulation de poussière ou de peluches n'empêche la circulation de l'air.

le tuyau d'évacuation avec le kit.

- L'air chaud est évacué par la grille de ventilation. - Assurez une aération correcte de la pièce pour éviter le retour de gaz d'appareils brûlant des combustibles, tels qu'une cheminée.

Évacuation de l'eau de condensation Normalement, l'eau de condensation est pompée jusqu'au bac de récupération d'eau où l'eau est collectée avant d'être vidée manuellement. Il est également possible d'évacuer l'eau directement vers l'extérieur via un tuyau d'évacuation, notamment lorsque le sèche-linge est superposé à un lave-linge. Un kit de raccordement au tuyau d'évacuation vous permet de modifier facilement le circuit d'eau et de rediriger l'eau vers le système d'évacuation.

tuyau du bac de récupération d'eau du kit.

Entretien de votre sèche-linge

Ce dispositif mesure le niveau d'humidité restant dans le linge pendant le fonctionnement. Il doit être nettoyé régulièrement pour retirer les dépôts de calcaire à la surface du capteur. Essuyez les capteurs à l'intérieur du tambour (voir l'illustration).

E ntretien de votre sèche-linge Avant de nettoyer l'intérieur du sèche-linge, débranchez le cordon d'alimentation pour éviter tout risque de choc électrique. • Fermez le robinet d'arrêt si vous prévoyez de ne pas utiliser le sèche-linge pendant une période prolongée (par exemple, si vous partez en vacances), notamment si la pièce ne dispose pas de rigole d'écoulement au niveau du sol.

Entretien de votre sèche-linge

Filtre d'arrivée d'eau • L'icône " " s'affiche sur le panneau de commande si l'eau ne pénètre pas dans le sèche-linge. • Si l'eau est très dure ou contient des traces de dépôt calcaire, le filtre d'arrivée d'eau peut s'obstruer. Il faut donc le nettoyer régulièrement. 1. Fermez le robinet d'eau.

2. Dévissez le tuyau d'arrivée d'eau.

C onseils supplémentaires pour une utilisation optimale Guide de séchage Capacité du sèche-linge

Extra sec Très sec Prêt à ranger Coton Prêt à porter Prêt à repasser Très sec Prêt à ranger Mix Prêt à repasser Prêt à ranger Synthétiques Prêt à repasser Couette Jeans Anti-allergie Défroissage vapeur Textiles Sport Séchage rapide Délicat Laine

8 kg 8 kg 8 kg 8 kg 8 kg 4 kg 4 kg 4 kg 4 kg 4 kg 2 kg 3 kg 3 kg Dress Shirts Max.5EA 2 kg 3 kg 1.5 kg 1 kg

Lainages Pour sécher la laine, utilisez le cycle "Laine". Assurez-vous avant tout de suivre les symboles indiqués sur les étiquettes d'entretien des vêtements. Si la laine n'est pas complètement sèche à la fin du cycle, ne recommencez pas un cycle. Étirez les lainages dans leur forme d'origine et faites-les sécher à plat.

Textiles tissés et tricotés Certains textiles tissés et tricots de laine bouclette peuvent rétrécir, en fonction de leur qualité.

Textiles synthétiques et infroissables Ne surchargez pas votre sèche-linge. Sortez les articles infroissables dès l'arrêt du sèche-linge pour réduire les plis.

Vêtements de bébé et chemises de nuit Vérifiez toujours les instructions du fabricant.

Caoutchouc et plastique Ne séchez aucun article constitué de ou contenant du caoutchouc ou du plastique, notamment : a) tabliers, bavoirs et assises de chaise ; b) rideaux et linge de table ; c) tapis de bain.

Temps de séchage affiché (y compris le temps de refroidissement) Normale Élevé 125min 115min 120min 110min 115min 105min 103min 93min 97min 87min 53min 43min 48min 38min 41min 31min 58min 38min 51min 31min 60min 36min 56min 25min 24min 50min 45min 21min -

Signification des étiquettes d'entretien des vêtements Symboles

Instructions Séchage autorisé Séchage en machine autorisé Tissu sans repassage / infroissable Doux/délicat Ne pas sécher en machine Ne pas sécher Séchage haute température Séchage moyenne température Séchage basse température Ne pas sécher par la chaleur ou de l'air ventilé Séchage suspendu (cintre)

Ne séchez pas d'article en fibre de verre dans votre sèche-linge. Des particules de verre restées dans votre sèche-linge pourraient entrer dans votre linge lors d'un séchage ultérieur et vous irriter la peau.

Étiquettes d'entretien des vêtements

Les vêtements portent leur propre étiquette d'entretien, aussi est-il recommandé de les sécher en fonction de ces étiquettes. De plus, les vêtements doivent être triés en fonction de leur taille et du type de textile. Pour des performances de séchage et une consommation d'énergie optimales, ne surchargez pas votre sèche-linge.

Conseils supplémentaires pour une utilisation optimale

C onseils supplémentaires pour une utilisation optimale Caractéristiques du produit

Conseils supplémentaires pour une utilisation optimale

Fabricant Modèle Capacité Type de séchage Classe énergetique Consommation annuelle d'électricité (AEc ) Sèche-linge automatique Ecolabel européen Edry Edry1/2 Consommation en pleine charge -. A l'arrêt (Po ) -. En fonctionnement (PI ) Durée de en fonctionnement Programme Coton Standard Temps de séchage (Tt ) -. Tdry -. Tdry1/2 Efficacité énergétique en condensation -. Ct -. Cdry -. Cdry1/2 Niveau sonore

Niveau de Programme séchage Coton

LG Electronics RC8066****,RC8041WHS 8kg Sèche-linge Condenseur ménages B 561 oui non 4.75 2.55

0.4 0.4 10 Coton Prêt à ranger Normale 102 134 79 A 91 91 91 66

Capacité L'efficacité Temps de Énergétique séchage (min) (kWh)

Remarques • Testé dans le respect de la norme EN61121 et de la Directive 932/2012 • Utilisation du programme Coton prêt-à-ranger Eco (pleine et demie charge) pour les tests de la norme EN61121 et de la Directive 932/2012 - Programme Coton Standard : Coton Ligero + Normale (par défaut) (Ce sont les programmes les plus efficaces selon les conditions d'essai de la norme EN61121 et de la Directive 932/2012) • Informations sur le « programme coton standard » indiquant qu'il convient au séchage du linge courant en coton mouillé et qu'il s'agit du programme le plus efficace sur le plan de la consommation énergétique pour le séchage du linge en coton mouillé. • Les résultats des tests dépendent de la température dans la pièce, du type et de la quantité de chargement, des conditions de rotation, de la dureté de l'eau et de sa température. • Si le produit est encastré, il peut causer des dégradations.

C onseils supplémentaires pour une utilisation optimale Pièces de rechange

Les pièces de rechange couvertes par la garantie sont fournies gratuitement. Si la garantie a expiré, les pièces de rechange doivent être achetées auprès d'un centre de service après-vente.

• Votre sèche-linge est fourni avec les accessoires suivants.

Mise au rebut du sèche-linge

Conseils supplémentaires pour une utilisation optimale

Avant de mettre votre sèche-linge au rebut, il est important de le préparer afin qu'il ne présente pas de danger, en particulier pour les enfants. La porte, le couvercle et les autres éléments qui dépassent doivent être retirés et le cordon d'alimentation doit être coupé avant toute mise au rebut.

votre sèche-linge. 5. Date d'achat.

Attache : x2, Vis : x4 Vendu séparément

• Le kit de superposition peut être utilisé avec un lave-linge dont la profondeur top est de 550 mm ou 600 mm. Si une superposition est nécessaire, vous devez superposer le sèchelinge sur le lave-linge LG. Un kit de superposition est vendu séparément. 25

G uide de dépannage Conseils de dépannage Pour gagner du temps et de l'argent, consultez le tableau suivant avant d'appeler le centre de service après-vente.

Le sèche-linge ne fonctionne pas

1. Vérifiez que sèche-linge est branché. 2. Vérifiez que la touche "Départ/Pause" a été actionnée. 3. Vérifiez que la porte est correctement fermée. 4. Vérifiez que la température ambiante est supérieure à 5°C. 5. Vérifiez qu'aucun fusible n'est grillé ou que le disjoncteur ne s'est pas déclenché. Remplacez le ou les fusibles et/ou réenclenchez le disjoncteur. (Attention : les sèche-linge électriques utilisent généralement deux fusibles ou disjoncteurs.) Si vous avez vidé l'eau du bac de récupération d'eau et nettoyé le filtre pendant le fonctionnement du sèche-linge, vous devez appuyer sur la touche "Départ/Pause" pour remettre le sèche-linge en marche.

Le séchage prend beaucoup de temps

1. Le filtre doit être nettoyé après chaque utilisation. 2. Vérifiez que le bac de récupération d'eau est vide. 3. Vérifiez que vous avez sélectionné le cycle approprié au type de textile. 4. Vérifiez que la grille de ventilation et les orifices de ventilation à l'arrière du sèche-linge ne sont pas obstrués. 5. Vérifiez que les vêtements ne sont pas excessivement mouillés. 6. Ne surchargez pas le sèche-linge.

Le sèche-linge fonctionne, mais le temps restant dans l'afficheur ne change pas.

Il ne s'agit pas d'un dysfonctionnement. La durée du séchage est estimée et est recalculée par les capteurs pendant le cycle en fonction de l'état de séchage du linge.

Vérifiez que le filtre est propre.

Les vêtements sont recouverts de peluches

1. Vérifiez que le filtre est propre. 2. Vérifiez que tous les articles présents dans le sèche-linge sont propres. 3. Vérifiez que le linge est correctement trié par type de textile. 4. Vérifiez que le sèche-linge n'est pas surchargé. 5. Vérifiez qu'il n'y a pas de papier, mouchoirs jetables ou autres éléments dégradables dans les poches des vêtements.

La durée de séchage n'est pas régulière

Le temps de séchage d'une charge dépend de la température sélectionnée, du volume de linge à sécher, du type de textile, de l'humidité du linge et de l'état du filtre.

De l'eau fuit Les vêtements sont froissés

Vérifiez que le tuyau d'arrivée d'eau ou le tuyau d'évacuation est correctement raccordé.

Les vêtements rétrécissent

Pour éviter le rétrécissement, suivez les instructions d'utilisation et d'entretien de vos vêtements, car certains textiles rétrécissent naturellement au lavage et ne doivent pas être séchés dans un sèche-linge.

Vérifiez que le sèche-linge n'est pas surchargé. Essayez une durée de séchage plus courte et retirez les articles lorsqu'ils sont encore un peu humides. Utilisez l'option Anti-froissage.

G uide de dépannage Mode d'erreur •

: Pour remettre le sèche-linge en marche, fermez la porte et appuyez sur la touche Départ/Pause. Si le message d'erreur reste affiché, débranchez le cordon d'alimentation et appelez le centre de service après-vente.

: Si le message d'erreur reste affiché, débranchez le cordon d'alimentation et appelez le centre de service après-vente.

L'éclairage du tambour ne fonctionne pas • Contactez le centre de service après-vente.

G uide de dépannage Remarque La fonction SmartDiagnosis™ est disponible uniquement pour les produits portant la mention SmartDiagnosis™. Dans le cas d'un téléphone mobile en régime statique, il est possible que la fonction de diagnostic intelligent soit inopérante.

Utilisation de la fonction SmartDiagnosis™ • N'utilisez cette fonctionnalité que si le centre de service après-vente vous le demande. La transmission fonctionne de la même manière qu'un fax et n'a de signification que pour le centre de service après-vente. • La fonction SmartDiagnosis™ ne peut pas être activée si le sèche-linge ne s'allume pas. Dans ce cas, le dépannage devra se faire sans la fonction SmartDiagnosis™. Si vous rencontrez des problèmes avec votre sèchelinge, appelez le centre d'informations des clients. Suivez les instructions de l'agent du centre d'appels, puis effectuez les étapes suivantes lorsqu'il vous le demandera :

sèche-linge. N'appuyez sur aucune autre touche et ne tournez pas la molette de sélection des cycles.

2. Lorsque le centre d'appels vous le demande, placez le micro de votre téléphone près de l'icône "SmartDiagnosis™" et de la touche Marche/Arrêt.

pendant 3 secondes, tout en maintenant le micro de votre téléphone près de l'icône "SmartDiagnosis™" et de la touche Marche/Arrêt.

que les signaux sonores s'arrêtent, reprenez votre conversation avec l'agent du centre d'appels, qui pourra alors vous aider à l'aide des informations transmises à des fins d'analyse au centre d'informations des clients.

Remarque "Smart Diagnosis (diagnostic intelligent) est une aide au dépannage conçue pour aider, et non remplacer, la méthode traditionnelle de résolution des pannes par le biais du service après vente. L'efficacité de cette fonction dépend de divers facteurs, y compris, mais sans s'y limiter, la réception du téléphone utilisé pour la transmission, tous bruits externes qui peuvent être présents lors de la transmission, et l'acoustique de la pièce où se trouve la machine. En conséquence, LG ne garantit pas que la fonction Smart Diagnosis puisse résoudre précisément un problème donné."

I nformations techniques 3” (8cm) 60 in.2 (387 cm2) 850mm

3” (8cm) Requis ouverture de porte

Poids net : 46,8 kg, porte opaque 46,5 kg, porte à hublot

Conditions électriques Hertz

Niche ou sous le plan de travail

Veillez à avoir un flux d'air de 3,17 m3/min. à travers le sèche-linge.

La porte du placard doit comporter deux ouvertures (persiennes), présentant chacune une surface minimale de 387 cm2˜, situées à 8 cm du haut et du bas de la porte.

Veillez à brancher le sèche-linge sur la tension d'électricité correcte. La tension à utiliser est indiquée sur la plaque signalétique de votre sèche-linge.

G arantie Mise au rebut des produits 1. Le pictogramme d'une poubelle barrée sur le produit indique que le produit est conforme à la Directive européenne 2002/96/CE. 2. Tous les déchets électriques et électroniques doivent être collectés séparément et transportés par les services de voirie municipaux vers des installations spécifiques de collecte des déchets, identifiées en conséquence par le gouvernement ou par les autorités locales. 3. Le traitement correct de votre vieil appareil contribue à protéger l'environnement et la santé des personnes. 4. Pour plus d'informations sur le traitement de votre appareil en fin de vie, merci de bien vouloir vous adresser à votre mairie, au service de la voirie ou au magasin où vous avez acheté le produit. • Informations concernant les gaz à effet de serre fluorés utilisés comme réfrigérant de ce sèche-linge.

Remarque Lors de la mise au rebut du sèche-linge, coupez le cordon d'alimentation, détruisez la fiche et retirez la porte pour éviter que des enfants ne restent coincés à l'intérieur.

Exclusions de garantie Les déplacements des techniciens à domicile pour vous expliquer l'utilisation du produit. Le raccordement de l'appareil à une tension autre que celle indiquée sur la plaque signalétique. Les pannes provoquées par un dommage accidentel, une négligence, une mauvaise utilisation ou une catastrophe naturelle. Une panne ayant pour origine des raisons sortant du cadre de l'utilisation domestique normale ou du mode d'utilisation. Les pannes provoquées par les animaux nuisibles, par exemple des rats, des souris, etc. Le bruit ou les vibrations considérés comme normaux, par exemple le bruit de l'évacuation de l'eau, de la rotation du tambour ou les signaux sonores d'avertissement. La correction de l'installation, par exemple la mise à niveau de l'appareil ou l'ajustement de l'évacuation. NL'entretien normal recommandé par le manuel d'utilisation et d'entretien. Le retrait de corps ou objets étrangers de l'appareil, y compris la pompe et le filtre du tuyau d'arrivée, par exemple des gravillons, des clous, des baleines de soutien-gorge, des boutons, etc. Le remplacement de fusibles, la correction des branchements d'électricité ou de plomberie. Les réparations non autorisées. La détérioration d'effets personnels provoquée par un défaut éventuel de l'appareil. L'utilisation de cet appareil à des fins commerciales. (Par exemple : dans des lieux publics tels que bains publics, pensions de famille, clubs de sport, dortoirs.) Si cet appareil est installé en dehors de sa zone de fonctionnement normale, tout frais de transport lié à la réparation de l'appareil ou au remplacement d'une pièce défectueuse est à la charge de l'utilisateur.
