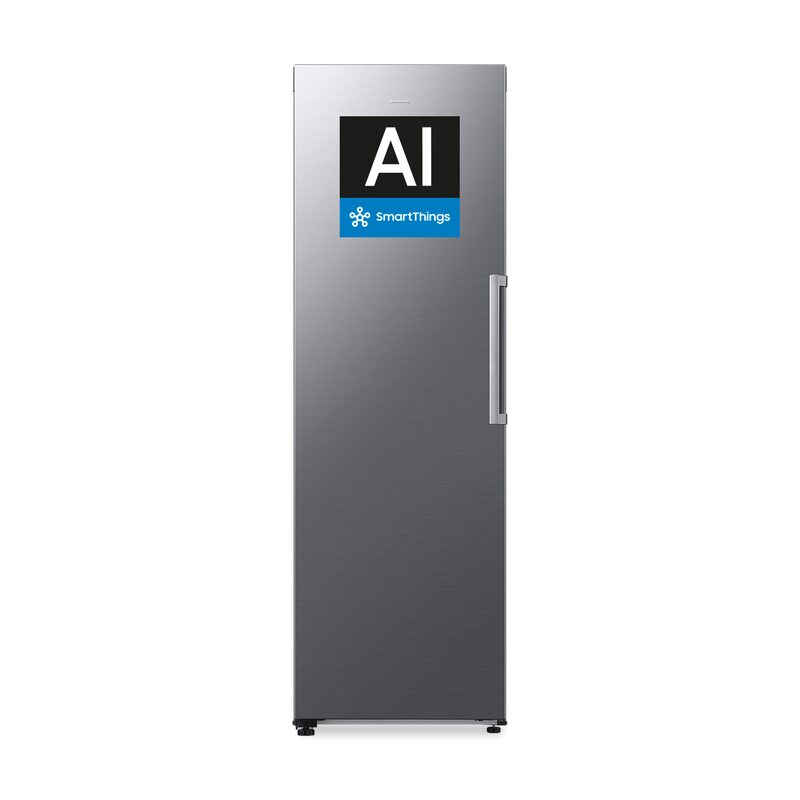

Mode d'emploi réfrigérateur-congélateur Samsung Bespoke AI Congélateur 1 Porte Full-Flex Convertible 323L

Sommaire Consignes de sécurité

Consignes de sécurité importantes et symboles : Symboles d'avertissement importants concernant le transport et le lieu d'installation de l'appareil Avertissements importants concernant l'installation Installation en toute sécurité Avertissements importants concernant l'utilisation Avertissement relatif à l'utilisation Utilisation en toute sécurité Nettoyage en toute sécurité Avertissements importants concernant la mise au rebut Conseils complémentaires pour une utilisation appropriée Conseils en matière d'économie d'énergie Cet appareil est destiné à être utilisé dans les applications domestiques et similaires telles que : Instructions concernant la règlementation DEEE

5 6 6 8 8 10 11 12 13 13 14 14 15

Présentation rapide du réfrigérateur Étiquette de température (modèles applicables uniquement) Installation étape par étape

Panneau principal SmartThings (modèles applicables uniquement) Fonction Ouverture automatique de la porte (modèles applicables uniquement) Fonctions spéciales

Inversion des portes Capteur tactile réversible de l'option Ouverture automatique de la porte (modèles applicables uniquement) Inversion de la position de la poignée de porte (modèles applicables uniquement) Utilisation et entretien Nettoyage Remplacement

Généralités Entendez-vous des sons anormaux provenant du réfrigérateur ? SmartThings (modèles applicables uniquement)

Consignes de sécurité Consignes d'installation Consignes relatives à la température Informations du modèle et commande de pièces de rechange

Avant d'utiliser votre nouveau réfrigérateur Samsung, veuillez lire attentivement ce manuel afin de vous assurer que vous savez comment utiliser de manière sûre et efficace ses différentes fonctionnalités. Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou ayant un manque d'expérience et de connaissances, à moins qu'elles soient surveillées ou qu'elles aient reçu les instructions nécessaires concernant l'utilisation de cet appareil de la part d'une personne responsable de leur sécurité. Cet appareil peut être utilisé par des enfants d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou ayant un manque d'expérience et de connaissances, à condition qu'ils soient surveillés ou qu'ils aient reçu les instructions nécessaires concernant l'utilisation en toute sécurité de cet appareil et qu'ils comprennent les risques impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien de l'appareil ne doivent pas être effectués par des enfants sans surveillance. Les enfants de 3 à 8 ans sont autorisés à charger et décharger les appareils de réfrigération. Les avertissements et les consignes importantes de sécurité contenus dans ce manuel ne prétendent pas couvrir toutes les situations susceptibles de se produire. Il est de votre responsabilité de faire preuve de bon sens et de prudence lors de l'installation, de l'entretien et du fonctionnement de l'appareil. Les consignes d'utilisation suivantes concernent plusieurs modèles ; il est donc possible que les caractéristiques de votre réfrigérateur soient légèrement différentes de celles spécifiées dans ce manuel et que certains symboles d'avertissement ne s'appliquent pas. Pour toute question ou doute, contactez votre centre de service le plus proche, ou trouvez de l'aide et des informations sur www.samsung.com. Afin d'éviter la création d'un mélan

Avertissement : risque d'incendie / matières inflammables

Consignes de sécurité importantes et symboles : Veuillez suivre toutes les consignes de sécurité fournies dans le présent manuel. Le présent manuel utilise les symboles de sécurité suivants.

Pratiques inadaptées ou dangereuses susceptibles de causer des blessures graves, voire mortelles, et des dommages matériels.

ATTENTION Pratiques inadaptées ou dangereuses susceptibles de causer des blessures graves et/ou des dommages matériels. REMARQUE Informations utiles qui aident l'utilisateur à comprendre ou à utiliser au mieux son réfrigérateur. Ces symboles d'avertissement ont pour but d'éviter tout risque de blessure. Respectez-les en toutes circonstances. Lisez attentivement la présente section et conservez le guide en lieu sûr afin de pouvoir vous y reporter ultérieurement.

Consignes de sécurité Symboles d'avertissement importants concernant le transport et le lieu d'installation de l'appareil

Veillez à ce qu'aucune pièce du circuit frigorifique ne soit endommagée pendant le transport ou l'installation de l'appareil. - Risque d'incendie ou de lésions oculaires en cas de fuite de réfrigérant. En cas de fuite, n'approchez pas de flamme nue ou de matière potentiellement inflammable et aérez la pièce pendant plusieurs minutes. - Cet appareil contient une faible quantité de gaz réfrigérant isobutane (R-600a), un gaz naturel présentant une compatibilité écologique élevée, mais qui est aussi un combustible. Veillez à ce qu'aucune pièce du circuit frigorifique ne soit endommagée pendant le transport ou l'installation de l'appareil.

Avertissements importants concernant l'installation

N'installez pas le réfrigérateur dans un lieu humide ou dans un lieu où il est susceptible d'être en contact avec de l'eau. - Une détérioration de l'isolation sur des composants électriques est susceptible de provoquer une électrocution ou un incendie. N'installez pas le réfrigérateur dans un endroit exposé à la lumière directe du soleil ou à proximité d'une cuisinière, d'un appareil de chauffage ou d'autres appareils. Ne branchez pas plusieurs appareils dans la même multiprise. Le réfrigérateur doit toujours être branché sur une prise électrique indépendante dotée d'une tension nominale correspondant à celle figurant sur la plaque signalétique du réfrigérateur. - Vous obtiendrez de meilleurs résultats et éviterez également une surcharge des circuits électriques (risque d'incendie à la suite d'une surchauffe des fils). Ne branchez pas la fiche d'alimentation dans une prise murale mal fixée. - Cela risquerait d'entraîner une électrocution ou un incendie. N'utilisez pas de cordon dont la gaine est craquelée ou endommagée à quelque endroit ou à l'une de ses extrémités. Ne pliez pas le cordon d'alimentation à l'excès et ne posez pas d'objets lourds dessus. Ne tirez pas ou ne pliez pas excessivement le cordon d'alimentation. Ne tordez pas ou ne nouez pas le cordon d'alimentation. N'accrochez pas le cordon d'alimentation sur un objet métallique, ne placez pas un objet lourd sur le cordon d'alimentation, n'insérez pas le cordon d'alimentation entre des objets, ou n'enfoncez pas le cordon d'alimentation dans l'espace situé derrière l'appareil. Lorsque vous déplacez le réfrigérateur, assurez-vous qu'il ne roule pas sur le cordon d'alimentation, et prenez garde de ne pas endommager ce dernier. - Risque d'électrocution ou d'incendie.

Ne débranchez jamais le réfrigérateur en tirant sur le cordon d'alimentation. Maintenez toujours fermement la fiche pour la débrancher de la prise de courant. - Tout dommage causé au cordon est susceptible d'entraîner un court-circuit, un incendie et/ou une électrocution. Dans cet appareil, ne stockez pas de substances explosives telles que des aérosols avec un propulseur inflammable. N'installez pas cet appareil près d'une source de chaleur ni d'un matériau inflammable. N'installez pas cet appareil dans un endroit où des fuites de gaz sont susceptibles de se produire. - Risque d'électrocution ou d'incendie. Ce réfrigérateur doit être correctement situé et installé conformément aux instructions du présent guide avant d'être utilisé. Branchez la fiche d'alimentation de façon à ce que le cordon pende vers le bas. - Si vous branchez la fiche d'alimentation à l'envers, le câble est susceptible de se rompre et de provoquer un incendie ou une électrocution. Assurez-vous que la fiche d'alimentation n'est pas écrasée ou endommagée par le dos du réfrigérateur. Gardez les matériaux d'emballage hors de portée des enfants. - Il y a un risque d'asphyxie si un enfant place les matériaux d'emballage sur sa tête. L'appareil doit être positionné de façon à ce que la fiche reste accessible après l'installation. - Le non-respect de cette consigne risquerait de provoquer une électrocution ou un incendie en raison de fuites électriques. N'installez pas cet appareil dans un lieu humide, huileux ou poussiéreux, ni dans un endroit exposé directement au soleil ou à l'eau (gouttes de pluie). - Une détérioration de l'isolation des composants électriques est susceptible de provoquer une électrocution ou un incendie. Si vous constatez des traces de poussière ou d'eau dans le réfrigérateur, débranchez la fiche d'alimentation et contactez votre centre de service Samsung Electronics. - À défaut, il existe un risque d'incendie. Ne montez pas sur l'appareil et ne placez pas d'objets (tels que du lin

Consignes de sécurité • • •

Le fusible du réfrigérateur doit être changé par un technicien qualifié ou une entreprise de dépannage. - Le non-respect de cette consigne risquerait de provoquer une électrocution ou des blessures corporelles. Lorsque vous positionnez l'appareil, assurez-vous que le cordon d'alimentation n'est ni endommagé, ni coincé. Ne placez pas plusieurs prises portables ou alimentations électriques portables à l'arrière de l'appareil.

Installation en toute sécurité

Ne branchez pas la prise d'alimentation si vous avez les mains mouillées. - Cela pourrait causer une électrocution. N'entreposez pas d'objets sur le dessus de l'appareil. - Lors de l'ouverture ou de la fermeture de la porte, les objets pourraient tomber et provoquer des blessures corporelles et/ou des dommages matériels. Ne placez pas vos mains, vos pieds, ni des objets métalliques (baguettes métalliques, etc.) sous le réfrigérateur ou à l'arrière de celui-ci. - Cela pourrait causer une électrocution ou des blessures corporelles. - Les bords coupants sont susceptibles de provoquer des blessures corporelles. Ne touchez pas les parois intérieures du congélateur ni les produits qui y sont rangés si vous avez les mains mouillées. - Risque de gelures. Ne placez pas de récipient rempli d'eau sur le réfrigérateur. - En cas de renversement, cela pourrait entraîner un incendie ou une électrocution. Ne stockez pas d'objets ou de substances volatiles ou inflammables (benzène, diluant, propane, alcool, éther, gaz liquéfié et toute autre substance similaire) dans le réfrigérateur. - Le réfrigérateur a été conçu exclusivement pour le rangement de produits alimentaires. - Cela pourrait entraîner un incendie ou une explosion. 8

Il est nécessaire de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. - Maintenez les doigts éloignés des zones contenant des « points de pincement ». Le jeu entre les portes et l'armoire doit nécessairement être faible. Soyez attentif lorsque vous ouvrez les portes si des enfants se trouvent dans la zone. Ne laissez pas les enfants se suspendre à la porte de l'appareil ou aux bacs des portes. Ils risqueraient de se blesser. Ne laissez pas les enfants entrer dans le réfrigérateur. Ils risqueraient de rester emprisonnés. Ne placez pas vos mains sous l'appareil. - Les bords coupants sont susceptibles de provoquer des blessures corporelles. Ne rangez pas de produits pharmaceutiques, chimiques ou sensibles aux températures dans le réfrigérateur. - Les produits nécessitant un contrôle strict de la température ne doivent pas être entreposés dans le réfrigérateur. Ne placez pas et n'utilisez pas d'appareil électrique à l'intérieur du réfrigérateur/congélateur, sauf s'il s'agit d'un type recommandé par le fabricant. Si l'appareil dégage une odeur chimique ou de la fumée, débranchez immédiatement la fiche d'alimentation et contactez votre centre de service Samsung Electronics. En cas de traces de poussière ou d'eau dans le réfrigérateur, débranchez la fiche d'alimentation et contactez votre centre de service Samsung Electronics. - À défaut, il existe un risque d'incendie. Ne laissez pas les enfants monter sur un bac. - Le bac risquerait de se casser et de provoquer leur chute. Ne laissez pas les portes du réfrigérateur ouvertes lorsque l'appareil n'est pas sous surveillance afin d'éviter qu'un enfant ne se glisse à l'intérieur de l'appareil. Ne laissez pas les jeunes enfants s'approcher du tiroir. - Risque d'étouffement ou de blessures. Ne remplissez pas trop le réfrigérateur. - Lors de l'ouverture de la porte, un article pourrait tomber et provoquer des blessures corporelles ou des dommages matériels. Ne vaporisez pas de substance volatile telle q

Consignes de sécurité • • •

Ne placez pas les clayettes du congélateur à l'envers. La butée des clayettes ne fonctionnerait pas. - Cela pourrait provoquer des blessures dues à la chute de la clayette en verre. Maintenez les doigts éloignés des zones contenant des « points de pincement ». Le jeu entre les portes et l'armoire doit nécessairement être faible. Soyez attentif lorsque vous ouvrez les portes si des enfants se trouvent dans la zone. Si une fuite de gaz est détectée, évitez toute flamme nue ou source potentielle d'inflammation et aérez pendant plusieurs minutes la pièce dans laquelle se trouve l'appareil. - Ne touchez pas à l'appareil ou au cordon d'alimentation. - N'utilisez pas de ventilateur. - Une étincelle risquerait de provoquer une explosion ou un incendie. Utilisez uniquement les ampoules DEL fournies par le fabricant ou son réparateur agréé. Serrez les bouteilles les unes contre les autres pour éviter qu'elles ne tombent. Cet appareil est destiné au rangement des aliments dans un environnement domestique uniquement. Ne tentez pas de réparer, démonter ou modifier le réfrigérateur vous-même. - Des modifications non autorisées peuvent générer des problèmes de sécurité. Pour annuler une modification non autorisée, nous facturons le coût total des pièces et de la main d'œuvre. N'utilisez aucun fusible (tel que du cuivre, un fil d'acier, etc.) autre qu'un fusible standard. Si votre réfrigérateur doit être réparé ou réinstallé, contactez le centre de service le plus proche. - Le non-respect de cette consigne risque d'entraîner un dysfonctionnement de l'appareil, une électrocution, un incendie ou des blessures corporelles. Contactez le centre de service le plus proche lorsque l'ampoule DEL intérieure ou extérieure est grillée. Si le réfrigérateur dégage une odeur de brûlé ou de la fumée, débranchez-le immédiatement et contactez votre centre de service Samsung Electronics. - Le non-respect de cette consigne risquerait de provoquer un incendie ou une électrocution. Débranchez le réfrigé

Avertissement relatif à l'utilisation

N'obstruez pas les ouvertures de ventilation à l'intérieur du réfrigérateur ou de la structure encastrée. N'utilisez pas d'appareil mécanique ni de dispositif susceptible d'accélérer le processus de décongélation, autres que ceux recommandés par le fabricant. N'endommagez pas le circuit frigorifique. N'utilisez pas d'appareils électriques à l'intérieur des compartiments de stockage des aliments de l'appareil, sauf si cela est recommandé par le fabricant de l'appareil concerné. 10

Utilisation en toute sécurité

Jetez le matériel d'emballage de cet appareil dans le respect de l'environnement. Assurez-vous qu'aucun des tuyaux situés à l'arrière du réfrigérateur n'est endommagé avant sa mise au rebut. Le gaz réfrigérant utilisé est le R-600a ou R-134a. Vérifiez le gaz réfrigérant utilisé dans votre réfrigérateur sur l'étiquette du compresseur située à l'arrière de l'appareil ou sur l'étiquette signalétique située à l'intérieur du congélateur. Si ce réfrigérateur contient du gaz inflammable (gaz réfrigérant R-600a), veuillez contacter les autorités locales pour obtenir des renseignements sur la mise au rebut en toute sécurité de votre appareil. Lors de la mise au rebut de ce réfrigérateur, retirez la porte/les joints de porte ainsi que le loquet de la porte afin que des petits enfants ou des animaux ne puissent pas se retrouver enfermés à l'intérieur. Il est nécessaire de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. Un enfant risquerait de se retrouver emprisonné à l'intérieur, de se blesser ou de s'asphyxier. - Les enfants risqueraient de se retrouver emprisonnés à l'intérieur, de se blesser et de s'asphyxier. Du cyclopentane est utilisé comme isolant. Les gaz utilisés pour l'isolation nécessitent une procédure d'élimination spéciale. Pour obtenir des renseignements sur la façon écologique de mettre ce produit au rebut, veuillez prendre contact avec les autorités locales. Conservez les éléments d'emballage hors de portée des enfants, car ils présentent un danger pour ces derniers. - Un enfant pourrait suffoquer s'il met sa tête dans un sac.

Conseils complémentaires pour une utilisation appropriée •

En cas de coupure de courant, contactez le bureau local de votre fournisseur d'électricité afin de connaître la durée du problème. - La plupart des coupures de courant qui sont corrigées dans l'heure ou dans les deux heures qui suivent n'affectent pas les températures du réfrigérateur. Cependant, il est recommandé de limiter le nombre d'ouvertures de la porte pendant l'absence de courant. - Si la coupure de courant dure plus de 24 heures, retirez et jetez tous les aliments surgelés. Le réfrigérateur pourrait ne pas fonctionner de manière constante (possibilité de décongélation des aliments surgelés ou de hausse trop importante de la température à l'intérieur du compartiment d'aliments surgelés) s'il est placé pendant une période prolongée dans des pièces dont la température ambiante est constamment en dessous des températures pour lesquelles il a été conçu. En cas d'aliments particuliers, les conserver réfrigérés peut avoir un effet négatif en raison de la préservation de ses propriétés. Votre appareil est équipé de la fonction de dégivrage automatique, ce qui veut dire que vous n'avez pas besoin de le dégivrer manuellement. Le dégivrage se fera automatiquement. L'augmentation de la température pendant le dégivrage reste conforme aux normes ISO. Si vous souhaitez éviter toute augmentation excessive de la température des aliments surgelés pendant le dégivrage de l'appareil, emballez-les dans plusieurs couches de papier (un journal par exemple). Ne recongelez pas des aliments surgelés qui ont complètement décongelé.

Consignes de sécurité Conseils en matière d'économie d'énergie • • • • • • •

Installez l'appareil dans une pièce sèche et fraîche, correctement ventilée. Vérifiez qu'il n'est pas exposé à la lumière directe du soleil et ne le placez jamais à proximité d'une source de chaleur (un radiateur par exemple). Pour obtenir une meilleure efficacité énergétique, il est conseillé de ne pas bloquer les orifices de ventilation ou les grilles de l'appareil. Laissez refroidir les aliments chauds avant de les placer à l'intérieur de l'appareil. Placez les aliments surgelés dans le réfrigérateur pour les laisser décongeler. Les aliments surgelés peuvent ainsi servir à refroidir les aliments stockés dans le réfrigérateur. Veillez à refermer la porte rapidement lorsque vous mettez des aliments dans le réfrigérateur ou lorsque vous les en sortez. Moins la porte restera ouverte, moins il y aura de givre qui s'accumulera dans le congélateur. Il est recommandé d'installer le réfrigérateur en laissant un espace à l'arrière et sur les côtés. Ceci vous permettra de réduire sa consommation d'énergie et ainsi vos factures. Pour l'utilisation la plus optimale de l'énergie, veuillez laisser tous les accessoires internes tels que les paniers, les tiroirs, les clayettes sur leur position indiquée par le fabricant.

Cet appareil est destiné à être utilisé dans les applications domestiques et similaires telles que : • • • •

les zones de cuisine du personnel dans les magasins, bureaux et autres environnements de travail ; les fermes et clients d'hôtels, motels et autres environnements de type résidentiels ; l'environnement de type « chambres d'hôtes » ; les applications de restauration et collectives similaires.

Instructions concernant la règlementation DEEE Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) (Applicable aux pays disposant de systèmes de collecte séparés) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets.  Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets. Pour plus d'informations sur les engagements de Samsung en matière d'environnement et les obligations légales relatives à l'appareil (par exemple, la directive REACH ou celles portant sur les DEEE et les batteries), consultez notre page relative au développement durable accessible via www.samsung.com. (Uniquement pour les appareils commercialisés dans les pays européens et au Royaume-Uni)

Installation Avant toute utilisation, respectez scrupuleusement ces consignes pour assurer une installation adéquate du réfrigérateur et éviter les accidents.

N'utilisez ce réfrigérateur que conformément à l'usage auquel il est destiné, en suivant scrupuleusement les instructions du manuel. Toute opération de maintenance doit être effectuée par un technicien qualifié. Jetez le matériel d'emballage de cet appareil conformément aux réglementations locales. Pour éviter tout risque d'électrocution, débranchez le cordon d'alimentation avant tout entretien ou remplacement.

Présentation rapide du réfrigérateur L'apparence réelle et les pièces fournies avec le réfrigérateur peuvent varier en fonction du modèle et du pays. 01 Bac de la porte 02 Volet de la clayette supérieure * 03 Clayette du congélateur 04 Tiroir du congélateur 05 Machine à glaçons à fond amovible * 06 Tiroir inférieur

* Modèles applicables uniquement

Pour une efficacité énergétique optimale, veillez à ce que l'ensemble des clayettes, des tiroirs et des paniers soient placés dans leur position d'origine.

Étiquette de température (modèles applicables uniquement) Pour un réglage optimal de la température, le réfrigérateur est fourni avec une étiquette de température (fournie avec le guide d'utilisation) afin de vous permettre de contrôler la température moyenne dans la zone la plus froide. Si l'étiquette de température n'est pas fournie, veuillez en réclamer une à votre distributeur. Reportez-vous aux illustrations suivantes pour fixer l'étiquette de température.

L'utilisation de l'étiquette de température est destinée à ce réfrigérateur uniquement. Ne l'utilisez pas avec un autre réfrigérateur ou pour d'autres fins.

Fixation de l'étiquette de température à l'intérieur du réfrigérateur Vérifiez que la paroi de l'appareil est propre et sèche, puis fixez l'étiquette de température comme illustré sur la figure.

Contrôle de la température dans la zone la plus froide Une fois l'étiquette de température fixée, vous pouvez procéder à des contrôles réguliers pour vous assurer que la température dans la zone la plus froide est correcte et, si nécessaire, pour régler le thermostat tel qu'indiqué dans le guide d'utilisation. La température intérieure du réfrigérateur dépend de nombreux facteurs tels que la température ambiante de la pièce, de la quantité d'aliments stockés et du nombre d'ouvertures de la porte. Ces facteurs doivent être pris en compte lors du réglage de l'appareil.

 A. Réglage correct B. Température trop élevée, réglez le thermostat

Pour maintenir une température correcte à l'intérieur de l'appareil, assurez-vous que l'étiquette de température est toujours bleue. Si l'étiquette de température devient blanche, la température est trop élevée. Dans ce cas, baissez le réglage du thermostat et patientez 12 heures avant de vérifier à nouveau l'étiquette de température. Lorsque des aliments frais sont entreposés, ou lorsque la porte reste ouverte pendant une certaine durée, il est normal que l'étiquette devienne blanche.

Installation Installation étape par étape ÉTAPE 1 Sélectionner un site Exigences relatives au site : • installation sur une surface stable et plane sans moquette et sans revêtement de sol pouvant obstruer la ventilation ; • emplacement éloigné de la lumière directe du soleil ; • espace adéquat pour ouvrir et fermer la porte ; • emplacement éloigné d'une source de chaleur ; • de l'espace suffisant pour effectuer des travaux de maintenance et d'entretien ; Espace Pour connaître les exigences en matière d'espace d'installation, reportez-vous aux illustrations et tableaux suivants. B Profondeur « A »

Recommandation : supérieur à 50 mm

Recommandation : supérieur à 12 mm

Les mesures fournies dans le tableau peuvent varier en fonction de la méthode de mesure.

Installation ÉTAPE 2 Espacement (modèles applicables uniquement)

N'entreposez pas de bouteilles en verre contenant du liquide dans le congélateur. Lorsque vous annulez le mode Réfrigérateur, les bouteilles en verre peuvent se briser ou éclater dans le congélateur. Assurez-vous de retirer les aliments surgelés du congélateur avant d'activer le mode Réfrigérateur. Les aliments congelés risquent de fondre et de s'abîmer lorsque la température augmente (passage du mode Congélateur au mode Réfrigérateur). Assurez-vous de retirer les aliments réfrigérés du congélateur avant de désactiver le mode Congélateur. Les aliments réfrigérés peuvent congeler lorsque la température diminue (passage du mode Réfrigérateur au mode Congélateur). REMARQUE

Si vous souhaitez utiliser le mode Réfrigérateur, nous vous conseillons vivement d'utiliser des récipients en plastique pour stocker les aliments, en particulier les légumes. 02 Connexion au réseau (modèles applicables uniquement) Vous pouvez commander et surveiller votre réfrigérateur sur l'application SmartThings. Pour en savoir plus, reportez-vous à la section SmartThings (modèles applicables uniquement).

Si le réfrigérateur n'est pas connecté à l'application SmartThings, l'icône de connexion Wi-Fi ( ) clignote pour vous avertir lors de l'ouverture de la porte. Si vous voyez l'icône de connexion Wi-Fi ( ) clignoter, nous vous recommandons de connecter votre réfrigérateur à l'application SmartThings. 03 AI Energy Mode (modèles applicables uniquement) apparaît si vous activez l'AI Energy Mode sur l'application SmartThings. (modèles applicables L'icône uniquement) 04 Alarme de la porte / °F  °C (3 s)

Appuyez sur le bouton pour activer ou désactiver l'alarme de la porte. • Si la porte est laissée ouverte pendant plus de 2 minutes, l'alarme retentit et le voyant LED sur le côté gauche du bouton clignote.

Laissez votre doigt appuyé sur le bouton pendant 3 secondes pour basculer entre les unités de température Celsius et Fahrenheit.

Opérations 05 Verrouillage (3 s) Laissez votre doigt appuyé sur le bouton pendant 3 secondes pour activer ou désactiver la fonction Verrouillage. • Lorsque vous activez la fonction, toutes les commandes sont désactivées et le voyant LED sur le côté gauche du bouton s'allume. • Une fois cette fonction activée, vous devez la désactiver pour pouvoir utiliser à nouveau le panneau principal. Activation ou désactivation de la connexion Wi-Fi (modèles applicables uniquement) Pour activer ou désactiver la connexion Wi-Fi, laissez votre doigt appuyé sur Temp. (Température) pendant 10 secondes. L'écran affiche alors l'état de la connexion Wi-Fi pendant 5 secondes (comme indiqué sur l'illustration). Connexion Wi-Fi activée

Connexion Wi-Fi désactivée

Vous devez activer la connexion Wi-Fi pour pouvoir connecter l'appareil à l'application SmartThings. Pour en savoir plus, reportez-vous à la section SmartThings (modèles applicables uniquement).

 01 Voyant d'ouverture de la porte

* Modèles applicables uniquement 01 Voyant d'ouverture de la porte Ce voyant clignote, accompagné d'une alarme, si la porte est laissée ouverte pendant plus de 2 minutes. 02 Voyant de connexion au réseau (modèles applicables uniquement) • Cette icône indique que le réfrigérateur est connecté à un réseau. • Vous pouvez commander et surveiller votre réfrigérateur sur l'application SmartThings. Pour en savoir plus, reportez-vous à la section SmartThings (modèles applicables uniquement). 03 AI Energy Mode (modèles applicables uniquement) L'icône apparaît si vous activez l'AI Energy Mode sur l'application SmartThings. (modèles applicables uniquement) 04 Boutons • Lorsque l'écran est éteint, appuyez sur n'importe quel bouton pour le rallumer. • Appuyez sur pour sélectionner l'élément souhaité sur le panneau principal et pour confirmer toute modification apportée aux réglages. • Appuyez sur ou sur pour modifier les réglages de l'élément sélectionné sur le panneau principal.

Opérations Réglage de la température ou fonction souhaitée Sélectionnez le réfrigérateur ou le congélateur, puis réglez la température souhaitée ou la fonction de votre choix. 1. Appuyez sur l'un des boutons ( , ou ) pour rallumer l'écran. - Il est possible que cette étape ne s'applique pas à certains modèles.

La garantie ne couvre ni le processus d'inversion en cas d'échec, ni les dommages infligés au matériel lors de l'intervention d'agences non agréées. Assurez-vous que le réfrigérateur est débranché de la source d'alimentation avant d'inverser les portes. Vous devez attendre au moins une heure après la réalisation de l'inversion des portes. Cela permet d'éviter tout risque d'électrocution. L'inversion de la porte doit être effectuée par du personnel d'entretien agréé Samsung, à vos propres frais, car ce type d'entretien n'est pas couvert par la Garantie.

ATTENTION La porte est lourde. Au moins deux personnes sont nécessaires pour procéder à l'inversion des portes. Dans le cas contraire, des blessures corporelles risquent de se produire.

Outils requis (non fournis)

 Clé à douille de 8 mm (pour les boulons)

Accessoires Les accessoires répertoriés ci-dessous peuvent avoir une apparence différente selon le modèle.

 Cache de la charnière supérieure gauche de la porte

 Charnière supérieure gauche de la porte

à l'arrière du réfrigérateur comme indiqué. Elles permettent d'aérer la paroi arrière et d'économiser l'énergie.

La surface d'installation doit supporter le poids d'un réfrigérateur plein. Pour protéger le sol, placez un grand morceau de carton sur chaque pied du réfrigérateur. Lorsque le réfrigérateur se trouve dans sa position finale, ne le déplacez plus sauf si cela est nécessaire pour protéger le sol. Si nécessaire, utilisez du papier ou du tissu épais (par exemple un morceau de vieille moquette) le long du chemin de transport.

ÉTAPE 4 Réglage des pieds de mise à niveau

Le réfrigérateur doit être mis de niveau sur un sol plan et solide. Le non-respect de cette consigne peut entraîner l'endommagement du réfrigérateur ou des blessures corporelles. Pour mettre le réfrigérateur de niveau, ce dernier doit être vide. Assurez-vous qu'il ne reste aucun aliment à l'intérieur du réfrigérateur. Pour des raisons de sécurité, le côté avant doit être légèrement plus élevé que le côté arrière.

Le réfrigérateur peut être mis de niveau à l'aide des pieds avant qui disposent d'une vis spéciale (vis de mise à niveau) permettant de mettre le réfrigérateur de niveau. Utilisez un tournevis à tête plate pour mettre le réfrigérateur de niveau. Pour ajuster la hauteur côté gauche : Insérez un tournevis à tête plate dans la vis de mise à niveau du pied avant gauche. Faites-la tourner dans le sens horaire pour le remonter ou dans le sens antihoraire pour l'abaisser.

 Pour ajuster la hauteur côté droit : Insérez un tournevis à tête plate dans la vis de mise à niveau du pied avant droit. Faites-la tourner dans le sens horaire pour le remonter ou dans le sens antihoraire pour l'abaisser.

Installation Réglage de la hauteur arrière (uniquement pour les modèles dotés de l'option Ouverture automatique de la porte) • • •

Les pieds arrière de mise à niveau fournis vous permettent de régler la hauteur arrière du réfrigérateur lorsque cela s'avère nécessaire. Installez les pieds arrière de mise à niveau sous le réfrigérateur, à l'arrière, comme indiqué sur l'illustration. Après leur installation, réglez la hauteur arrière comme vous l'avez fait pour les pieds avant de mise à niveau.

ATTENTION Lors de l'inclinaison du réfrigérateur dans le but d'installer ou de régler les pieds arrière de mise à niveau, assurez-vous que le réfrigérateur ne bascule pas complètement. En cas de non-respect de cette consigne, des blessures ou dommages sur l'appareil pourraient survenir.

Réglage de la hauteur à l'arrière (modèles applicables uniquement) Si vous devez rehausser l'arrière du réfrigérateur pour le mettre de niveau, vous pouvez utiliser le (ou les) patins de mise à niveau fournis. Suivez les instructions pour rehausser l'arrière du réfrigérateur.

Tout au long de la procédure d'inversion, tenez toutes les petites pièces (vis, obturateurs, etc.) du réfrigérateur hors de portée des enfants ou des bébés, pour des raisons de sécurité.

Instructions étape par étape

du patin de mise à niveau.

 3. Fixez le patin de mise à niveau au sol.

l'arrière, fixez un autre patin de mise à niveau par-dessus le premier. REMARQUE • •

Vous pouvez passer cette étape si vous pouvez mettre le réfrigérateur de niveau à l'aide d'un patin de fixation unique. Assurez-vous que les nervures sur le premier patin de mise à niveau sont insérées dans les rainures du deuxième patin de mise à niveau.

Installation ÉTAPE 5 Réglages initiaux En suivant les étapes suivantes, le réfrigérateur doit fonctionner entièrement. 1. Retirez la feuille de mousse PE à chaque coin de la clayette, qui est attachée pour protéger le réfrigérateur pendant le transport. 2. Insérez la fiche d'alimentation dans la prise murale pour allumer le réfrigérateur. 3. Ouvrez la porte et vérifiez si l'éclairage à l'intérieur s'allume. 4. Réglez la température au niveau le plus bas et attendez que le réfrigérateur atteigne la température réglée. Le réfrigérateur est désormais prêt l'emploi. REMARQUE Une fois le réfrigérateur mis sous tension, une alarme retentit. Pour arrêter l'alarme, appuyez sur le bouton Freezer (Congélateur).

ÉTAPE 6 Vérification finale Lorsque l'installation est terminée, vérifiez les points suivants : • Le réfrigérateur est branché sur une prise électrique et correctement mis à la terre. • Le réfrigérateur est installé sur une surface plane et à une distance suffisante du mur ou de l'armoire. • Le réfrigérateur est mis à niveau et positionné fermement au sol. • La porte s'ouvre et se ferme sans obstacles et l'éclairage intérieur s'allume automatiquement dès que vous ouvrez la porte.

Opérations Panneau principal L'apparence réelle de votre panneau principal peut être différente de celle illustrée et la conception du panneau principal est soumise à modification sans préavis.

01 Temp. (Température) / Freezer Convert 3 sec (Congélateur convertible 3 s)

05 Verrouillage * Modèles applicables uniquement 01 Température / Congélateur convertible 3 s

Appuyez sur Temp. (Température) pour sélectionner la température ou la fonction disponible souhaitée. • La sélection change dans l'ordre suivant en mode Congélateur : -19 °C  -20 °C  -21 °C  -22 °C  -23 °C  (Congélation rapide)  -15 °C  -16 °C  -17 °C  -18 °C  -19 °C • La sélection change dans l'ordre suivant en mode Réfrigérateur : 3 °C  2 °C  1 °C  7 °C  6 °C  5 °C  4 °C  3 °C

Freezer Convert 3 sec (Congélateur convertible 3 s)

Maintenez le bouton Temp. (Température) enfoncé pendant 3 secondes pour sélectionner le mode de fonctionnement souhaité. • Le mode de fonctionnement change dans l'ordre suivant : Congélateur  Congélation douce  Froid  Réfrigérateur  Congélateur. • Lorsque le mode de fonctionnement est réglé sur Congélateur, tous les voyants de modes (Fridge (Réfrigérateur), Cold (Froid) et Soft Freeze (Congélation douce)) s'éteignent. • Le voyant Fridge (Réfrigérateur), Cold (Froid) ou Soft Freeze (Congélation douce) s'allume lorsque le mode correspondant est sélectionné.

ATTENTION Avant de changer de mode de fonctionnement, vérifiez que les aliments et contenants rangés à l'intérieur de l'appareil sont adaptés au mode sélectionné, afin d'éviter qu'ils ne s'abîment ou ne se gâtent.

Congélation rapide (modèles applicables uniquement)

La fonction Congélation rapide accélère le processus de congélation avec le ventilateur à vitesse maximale. Le congélateur fonctionne à vitesse maximale durant 50 heures avant de revenir à la température précédente. • Pour activer la fonction Congélation rapide, maintenez le bouton Temp. (Température) enfoncé pendant 3 secondes. Le voyant LED sur le côté gauche du bouton s'allume et le réfrigérateur accélère le processus de congélation. • Pour désactiver la fonction, maintenez de nouveau le bouton Temp. (Température) enfoncé pendant 3 secondes. Le congélateur revient au réglage de température précédent. • Pour congeler une grande quantité d'aliments, activez la fonction Congélation rapide au moins 20 heures avant de placer les aliments dans le congélateur. REMARQUE • • •

L'utilisation de la fonction Congélation rapide augmente la consommation électrique. Assurez-vous de la désactiver et de remettre la température précédente si vous n'avez pas besoin de cette fonction. Pour congeler rapidement une grande quantité d'aliments, retirez les tiroirs et utilisez la clayette fournie. La fonction Congélation rapide ne peut être activée que lorsque le réfrigérateur est en mode Congélateur.

jusqu'à ce que le voyant de température clignote. ou sur pour sélectionner la température ou la fonction souhaitée. - Sélection disponible : (Congélation rapide)  -23 °C  -22 °C  -21 °C  -20 °C  -19 °C  -18 °C -17 °C  -16 °C  -15 °C  -5 °C (Congélation douce)  -1 °C (Froid)  1 °C (Réfrigérateur)  2 °C (Réfrigérateur) 3 °C (Réfrigérateur) 4 °C (Réfrigérateur)  5 °C (Réfrigérateur)  6 °C (Réfrigérateur)  7 °C (Réfrigérateur)

ou sur pour sélectionner l'échelle de température souhaitée. - Appuyez sur pour sélectionner Fahrenheit. pour sélectionner Celsius. - Appuyez sur

pour confirmer votre sélection. - Les symboles °F et °C cessent de clignoter. Activation ou désactivation de la connexion Wi-Fi (modèles applicables uniquement) Pour activer ou désactiver la connexion Wi-Fi, laissez votre doigt appuyé sur le bouton pendant 10 secondes. L'écran affiche alors l'état de la connexion Wi-Fi pendant 5 secondes (comme indiqué sur l'illustration). Connexion Wi-Fi activée

Connexion Wi-Fi désactivée

Vous devez activer la connexion Wi-Fi pour pouvoir connecter l'appareil à l'application SmartThings. Pour en savoir plus, reportez-vous à la section SmartThings (modèles applicables uniquement).

SmartThings (modèles applicables uniquement) Installation Rendez-vous sur Google Play Store, Galaxy Apps ou Apple App Store et recherchez « SmartThings ». Téléchargez et installez l'application SmartThings fournie par Samsung Electronics sur votre appareil intelligent.

La version du logiciel de soutien de l'application SmartThings est soumise à modifications en fonction de la politique de prise en charge du système d'exploitation fournie par le fabricant. En outre, comme pour l'application SmartThings ou les fonctions prises en charge par l'application, la nouvelle politique de mise à jour de l'application sur la version existante du système d'exploitation est susceptible d'être suspendue pour des raisons d'utilité ou de sécurité. L'application SmartThings est soumise à modification sans préavis pour en améliorer l'utilisation ou les performances. Étant donné que la version du système d'exploitation du téléphone portable est mise à jour chaque année, l'application SmartThings est également mise à jour en permanence en fonction du dernier système d'exploitation. Pour toute question concernant les éléments mentionnés ci-dessus, veuillez nous contacter à l'adresse st.service@samsung.com. Les systèmes de codage recommandés incluent WPA/TKIP et WPA2/AES. Tous les protocoles d'authentification par connexion Wi-Fi plus récents ou non standard ne sont pas pris en charge. Les réseaux sans fil peuvent être affectés par l'environnement de communication sans fil autour. Si votre fournisseur de services Internet a enregistré l'adresse MAC de votre ordinateur ou de votre modem à des fins d'identification, il est possible que votre réfrigérateur intelligent Samsung ne parvienne pas à se connecter à Internet. Si c'est le cas, prenez contact avec votre fournisseur de services Internet pour bénéficier d'une assistance technique. Les paramètres de pare-feu de votre système réseau peuvent empêcher votre réfrigérateur intelligent Samsung d'accéder à Internet. Prenez contact avec votre fournisseur de services Internet pour bénéficier d'une assistance technique. Si ce symptôme persiste, prenez contact avec un centre de service Samsung local ou un revendeur. Pour configurer les paramètres du point d'accès sans fil, reportez-vous au manuel d'utilisation d

Opérations Compte Samsung Vous devez créer votre compte Samsung pour pouvoir utiliser l'application. Si vous n'avez pas de compte Samsung, suivez les instructions affichées sur l'écran de l'application pour créer un compte Samsung gratuit. Pour commencer Allumez l'appareil que vous souhaitez connecter, ouvrez l'application SmartThings sur votre téléphone, puis suivez les instructions ci-dessous. Si une fenêtre contextuelle apparaît en indiquant qu'un nouvel appareil a été détecté, appuyez sur ADD NOW (AJOUTER MAINTENANT). En l'absence de fenêtre contextuelle, appuyez sur le bouton +, puis sélectionnez l'appareil que vous souhaitez connecter dans la liste des appareils disponibles. Si votre appareil ne figure pas dans la liste des appareils disponibles, appuyez sur Supported Devices (Appareils pris en charge), sélectionnez le type d'appareil, à savoir Réfrigérateur et sélectionnez le modèle d'appareil spécifique. Pour configurer votre appareil, suivez les instructions affichées dans l'application. Une fois la configuration terminée, votre réfrigérateur apparaît sous forme de « carte » sur l'écran de vos Devices (Appareils).

Application Refrigerator (Réfrigérateur) Commande intégrée Vous pouvez surveiller et contrôler votre réfrigérateur chez vous et lorsque vous êtes en déplacement. • Appuyez sur l'icône du réfrigérateur sur le Tableau de bord SmartThings, ou appuyez sur l'icône Appareils en bas du Tableau de bord, puis appuyez sur la « carte » du réfrigérateur pour ouvrir la page Réfrigérateur. • Vérifiez l'état de fonctionnement ou l'absence de notifications relatives à votre réfrigérateur, puis modifiez des options ou paramètres si nécessaire. REMARQUE Certaines options ou certains paramètres du réfrigérateur peuvent ne pas être disponibles pour la commande à distance. Catégorie

Température du congélateur

Affiche le réglage de température actuel du congélateur.

Contrôle de la consommation d'énergie

Vérifie la consommation d'énergie cumulée du congélateur pour les 180 derniers jours.

Vous pouvez activer ou désactiver la fonction Congélation rapide et vérifier les paramètres actuels.

Température anormalement élevée

Cette alarme se déclenche lorsque le congélateur présente une température anormalement élevée.

Cette alarme se déclenche lorsque la porte du congélateur reste ouverte pendant une durée spécifique.

Vous pouvez activer ou désactiver l'AI Energy Mode dans le menu Energy de l'application SmartThings. Vous pouvez vérifier le statut de l'AI Energy Mode sur l'application SmartThings. Sur certains modèles, l'icône apparaît sur le panneau principal pour indiquer que l'AI Energy Mode est activé. (modèles applicables uniquement) L'activation de l'AI Energy Mode permet de réduire la consommation d'énergie, mais elle peut également détériorer les performances de refroidissement.

L'AI Energy Mode peut ne pas fonctionner selon les paramètres utilisateur réglés ou l'environnement d'utilisation. * modèles applicables uniquement

Informations concernant les mises à jour de sécurité Des mises à jour de sécurité sont fournies afin de renforcer la sécurité de votre appareil et pour protéger vos informations personnelles. Pour obtenir plus d'informations concernant les mises à jour de sécurité, rendez-vous sur le site https://security.samsungda.com. * Le site Web ne prend en charge que certaines langues.

Opérations Fonction Ouverture automatique de la porte (modèles applicables uniquement) Touchez le capteur situé près de la poignée de la porte. La porte s'ouvrira.

La porte ne se ferme pas automatiquement. Fermez la porte manuellement après utilisation. L'angle (le degré) d'ouverture de la porte peut varier en fonction de l'environnement d'installation, par exemple le sol sur lequel le réfrigérateur est installé, le niveau du réfrigérateur et la charge d'aliments présente dans le bac de la porte. - Si le degré d'ouverture de la porte est trop grand ou insuffisant, vérifiez que le réfrigérateur est de niveau. (Pour en savoir plus, reportez-vous à la section « ÉTAPE 4 Réglage des pieds de mise à niveau » en page 21.)

La fonction Ouverture automatique de la porte peut ne pas fonctionner correctement si vous ouvrez et fermez la porte de manière répétée. Ne poussez pas la porte et ne forcez son arrêt lorsqu'elle s'ouvre automatiquement. Cela risquerait d'entraîner un dysfonctionnement de l'appareil. - Faites attention à ne pas vous heurter à la porte lorsqu'elle s'ouvre automatiquement. Si la porte ne s'ouvre pas facilement après avoir été ouverte à plusieurs reprises, attendre environ 1 minute puis réessayez. Cela peut survenir en raison du changement de pression d'air à l'intérieur du réfrigérateur après l'ouverture et la fermeture de la porte. Si vous touchez accidentellement le capteur, la porte risque de s'ouvrir. Assurez-vous que la porte est bien fermée.

Fonctions spéciales L'apparence réelle et les fonctions spéciales de votre réfrigérateur peuvent varier en fonction du modèle et du pays.

Fabrication de glaçons (modèles applicables uniquement) Machine à glaçons à fond amovible (modèles applicables uniquement)

à nouveau en place. REMARQUE A

Le temps de fabrication de glaçons dépend de vos réglages de température.

Assurez-vous que le réservoir à glaçons est placé sous le distributeur de glaçons. Pour distribuer des glaçons, tournez la poignée du distributeur de glaçons vers la droite, ce qui permet de vider les glaçons dans le bac. Pour retirer le réservoir, tirez-le vers l'avant. Placez la machine à glaçons à fond amovible sur la clayette du congélateur si elle ne rentre pas sous la clayette.

Opérations Bac (modèles applicables uniquement) Pour fabriquer des glaçons, remplissez le bac d'eau jusqu'au niveau maximum (A) repéré par une marque sur la partie intérieure arrière du bac.

 Pour vider le bac de glaçons, tenez-le sur les deux extrémités et tournez-le légèrement pour retirer les glaçons.

Pour obtenir plus d'espace de stockage (modèles applicables uniquement) Si vous avez besoin de plus d'espace de stockage, retirez le volet de la clayette supérieure et les 4 tiroirs et insérez la clayette fournie (reportezvous à la figure) en bas à l'intérieur de l'unité principale. Ensuite, retirez la machine à glaçons fine.

Le retrait du volet de la clayette supérieure et des tiroirs n'affecte pas les performances thermiques et mécaniques du congélateur. Le volume de stockage déclaré pour le congélateur est basé sur la situation dans laquelle le volet de la clayette supérieure et tous les tiroirs sont retirés et la clayette fournie est insérée.

Entretien Inversion des portes

le crochet (A) du couvre-fils (B) (situé en haut de la porte) avant de le tirer vers le haut pour le retirer.

(A) au niveau de l'intérieur du cache de la porte (B), lequel se situe en haut de la porte. (modèles applicables uniquement)

Rangez le couvre-fils (B, à l'étape ci-dessus) en lieu sûr afin de pouvoir l'utiliser ultérieurement.

les vis de gauche/droite (x2) au niveau du cache de la carte de circuit imprimé (A), qui se trouve en haut de l'appareil. Tirez d'abord vers le haut l'arrière du cache de la carte de circuit imprimé (A) pour pouvoir le retirer. A

les vis (x4) au niveau de la plaque supérieure. Avant de retirer la plaque supérieure de l'appareil, tirez-la doucement vers le haut pour dégager le crochet du cache de charnière (A). A

les vis situées en bas de la porte. Ensuite, retirez le gond (A) et la butée (B). A

Rangez le gond (A) en lieu sûr afin de pouvoir inverser la porte ultérieurement.

les vis du système de fermeture automatique (x2, A) en haut de la porte. A

les vis (x3) de la charnière inférieure (A) en bas de l'appareil. Pour retirer le pied de mise à niveau situé sur le côté opposé de la charnière inférieure (A), tournez-le.

Entretien les vis du gond inférieur (A). Ensuite, retirez le pied de mise à niveau au niveau de la charnière inférieure (B).

ATTENTION Rangez le gond inférieur (A) en lieu sûr afin de pouvoir inverser la porte ultérieurement.

charnière (A) de la plaque supérieure. Ensuite, appuyez pour dégager les crochets (x2, C) simultanément, puis tirez le cache de charnière (A) vers le haut.

Rangez le cache de charnière (A) en lieu sûr afin de pouvoir inverser la porte ultérieurement. A

crochets (x2, A) simultanément, puis tirez la protection de la charnière (B) vers le haut.

l'étape 7) à la position du cache de charnière (A, à l'étape 6) jusqu'à ce que les crochets (A) soient correctement verrouillés.

de la porte supérieure droite à la position de la protection de la charnière (B, à l'étape 7).

REMARQUE Utilisez le cache de charnière (A) de la porte supérieure droite qui est inclus dans le kit d'inversion de la porte.

rubans électriques dans les supports de câble (A) du cache de charnière (A, à l'étape 9).

vis (x2) au niveau de la charnière supérieure (A). Levez doucement la charnière supérieure (A) de sorte que l'axe se détache du cache de la porte (B).

Faites attention à ne pas faire tomber la porte. En cas de non-respect de cette consigne, la porte pourrait occasionner des blessures physiques en raison de son poids. Rangez la charnière supérieure (A) en lieu sûr afin de pouvoir inverser la porte ultérieurement.

l'axe de la charnière inférieure (A).

ATTENTION Faites attention à ne pas faire tomber la porte. En cas de non-respect de cette consigne, la porte pourrait occasionner des blessures physiques en raison de son poids.

 13. Déposez la porte à plat sur le sol. REMARQUE Mettez une boîte en carton sur le sol pour éviter d'endommager le sol.

la porte vers le haut puis vers l'extérieur (côté opposé du système de fermeture automatique) pour la retirer.

Rangez la protection de l'espace (A) en lieu sûr afin de pouvoir inverser la porte ultérieurement.

(A) à la position de la protection de l'espace (A, à l'étape 17). Ensuite, utilisez le tournevis cruciforme pour serrer les vis (x2). A

REMARQUE Vous pouvez également utiliser le système de fermeture automatique (A) dans le sens inverse.

l'espace (A) fournie le long de la rainure du cache de la porte (à l'endroit où le système de fermeture automatique a été retiré), jusqu'à ce que la partie saillante de la protection de l'espace (A) s'insère dans l'orifice du cache de la porte.

 20. Déposez le réfrigérateur à plat sur le sol.

desserrer les écrous d'axe (x2, A) sur la charnière inférieure (B).

les deux axes (B) au niveau de la charnière inférieure (A), puis échangez leurs positions avant la réinsertion. Serrer l'écrou d'axe (x2, A à l'étape 23) dans chaque axe (x2, B). Puis, réinsérez le pied de mise à niveau.

Assurez-vous de permuter la position de chaque axe avant de procéder à la réinsertion.

zones ombrées du gond inférieur (A), comme indiqué sur l'illustration. Insérez le gond inférieur (A) sur la position de l'axe, avant de serrer à l'aide de la vis.

charnière inférieure (A) à l'aide des vis (x3) sur le côté opposé du bas de l'appareil.

 27. Remettez le réfrigérateur à la verticale.

l'axe de la charnière inférieure (A).

ATTENTION Faites attention à ne pas faire tomber la porte. En cas de non-respect de cette consigne, la porte pourrait occasionner des dommages physiques en raison de son poids. A

arrière de la charnière de la porte supérieure gauche (A) fournie. Accrochez l'axe sur la position de verrouillage arrière avant de le tourner lentement jusqu'à son insertion dans l'orifice de la porte (B).

douille de 8 mm pour serrer la charnière supérieure (A) à l'aide des vis (x2).

charnière, avant de le serrer sur la plaque supérieure à l'aide des vis (x4).
