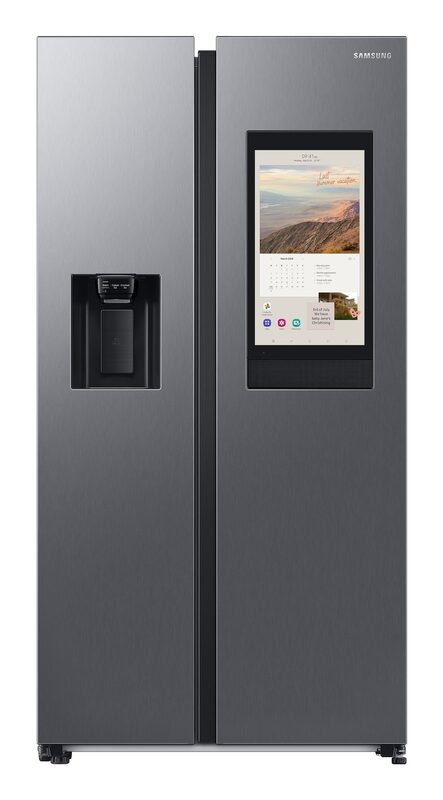

Mode d'emploi réfrigérateur-congélateur Réfrigérateur Samsung Family Hub -Américain- Platinum Inox- 614L - Classe E -RS6HDG883ES9

Ce que vous devez savoir concernant les consignes de sécurité Consignes et symboles de sécurité importants : Mesures importantes de sécurité Symboles d'avertissement importants concernant le transport et le lieu d'installation de l'appareil Avertissements importants concernant l'installation Consignes d'installation Avertissements importants concernant l'utilisation Consignes d'utilisation Consignes de nettoyage Avertissements importants concernant la mise au rebut Conseils complémentaires pour une utilisation appropriée Instructions concernant la règlementation DEEE

4 7 8 12 13 17 18 23 26 28 29 31

Présentation rapide du réfrigérateur Installation étape par étape Retrait des portes pour passer l'entrée

Écran d'accueil du Family Hub Boutons programmables Gestionnaire de réfrigérateur Réinitialisation de l'affichage (modèles applicables uniquement) SmartThings Recommandations pour la reconnaissance vocale Panneau du distributeur (modèles applicables uniquement) Fonctions spéciales

Utilisation et entretien Nettoyage Remplacement

Généralités Entendez-vous des sons anormaux provenant du réfrigérateur ? SmartThings Écran LCD

Consignes de sécurité Consignes d'installation Consignes relatives à la température Informations du modèle et commande de pièces de rechange

Consignes de sécurité Avant d'utiliser votre nouveau réfrigérateur Samsung, veuillez lire attentivement ce manuel afin de vous assurer que vous savez comment utiliser de manière sûre et efficace ses différentes fonctions et fonctionnalités.

Ce que vous devez savoir concernant les consignes de sécurité Consignes de sécurité

• Les avertissements et les consignes importantes de sécurité contenus dans ce manuel ne prétendent pas couvrir toutes les situations susceptibles de se produire. Il est de votre responsabilité de faire preuve de bon sens et de prudence lors de l'installation, de l'entretien et du fonctionnement de l'appareil. • Les consignes d'utilisation suivantes concernent plusieurs modèles ; il est donc possible que les caractéristiques de votre réfrigérateur soient légèrement différentes de celles spécifiées dans ce manuel et que certains symboles d'avertissement ne s'appliquent pas. Pour toute question ou doute, contactez votre centre de service le plus proche ou recherchez de l'aide et des informations en ligne sur www. samsung.com. • Le gaz réfrigérant utilisé est le R-600a ou R-134a. Vérifiez le gaz réfrigérant utilisé dans votre appareil sur l'étiquette du compresseur située à l'arrière de l'appareil ou sur l'étiquette signalétique située à l'intérieur du réfrigérateur. Lorsque cet appareil contient du gaz inflammable (gaz réfrigérant R-600a), veuillez contacter les autorités locales pour obtenir des renseignements sur la mise au rebut en toute sécurité de votre appareil.

• Afin d'éviter la création d'un mélange gaz-air inflammable lorsqu'une fuite se produit dans le circuit frigorifique, la taille de la pièce dans laquelle l'appareil peut être installé dépend de la quantité de gaz réfrigérant utilisée. • Ne démarrez jamais un appareil qui présente des signes d'endommagement. En cas de doutes, contactez votre revendeur. La pièce doit avoir un volume de 1 m3 pour chaque 8 g de gaz réfrigérant R-600a à l'intérieur de l'appareil. La quantité de gaz réfrigérant que votre appareil peut contenir est indiquée sur la plaque signalétique située à l'intérieur de l'appareil. • Le gaz réfrigérant qui pourrait s'échapper des tuyaux risquerait de s'enflammer ou de provoquer des lésions oculaires. En cas de fuite de réfrigérant au niveau des tuyaux, n'approchez pas de flamme nue, éloignez tout objet inflammable de l'appareil et aérez immédiatement la pièce. - Le non-respect de cette consigne risquerait de provoquer un incendie ou une explosion. • Pour éviter de contaminer les aliments, veuillez respecter les instructions suivantes : - Ouvrir la porte pendant de longues périodes peut entraîner une hausse considérable de la température dans les compartiments de l'appareil. - Nettoyez régulièrement les surfaces pouvant entrer en contact avec des aliments et les systèmes de vidange accessibles.

- Nettoyez les réservoirs d'eau s'ils n'ont pas été utilisés depuis 48 h ; rincez le système d'eau relié à une source d'alimentation en eau si vous n'avez pas tiré d'eau depuis 5 jours. - Placez la viande crue et le poisson dans des récipients adaptés à l'intérieur du réfrigérateur afin qu'ils n'entrent pas en contact avec d'autres aliments ou qu'ils ne gouttent pas dessus. - Les compartiments à deux étoiles pour aliments surgelés sont adaptés pour stocker des aliments précongelés, pour ranger ou faire de la glace et pour créer des glaçons. - Les compartiments à une, deux et trois étoiles ne sont pas adaptés pour congeler des aliments frais. - Si l'appareil de réfrigération est laissé vide pendant de longues périodes, mettez-le hors tension, faites-le dégivrer, nettoyez-le, laissez-le sécher et maintenez la porte ouverte afin d'éviter que des moisissures ne se développent à l'intérieur de l'appareil.

Consignes et symboles de sécurité importants : Veuillez suivre toutes les consignes de sécurité indiquées dans ce manuel. Ce manuel utilise les symboles de sécurité suivants.

AVERTISSEMENT Consignes de sécurité

Pratiques inadaptées ou dangereuses susceptibles de causer des blessures graves, voire mortelles, et des dommages matériels.

ATTENTION Pratiques inadaptées ou dangereuses susceptibles de causer des blessures graves et/ou des dommages matériels.

REMARQUE Informations utiles qui aident l'utilisateur à comprendre ou à utiliser au mieux son réfrigérateur. Ces symboles d'avertissement ont pour but d'éviter tout risque de blessure pour vous ou d'autres personnes. Respectez-les en toutes circonstances. Lisez attentivement la présente section et conservez le manuel en lieu sûr afin de pouvoir vous y reporter ultérieurement.

Consignes de sécurité Mesures importantes de sécurité AVERTISSEMENT : risque d'incendie / matières inflammables

AVERTISSEMENT • Lorsque vous positionnez l'appareil, assurez-vous que le cordon d'alimentation n'est ni endommagé, ni coincé. • Ne placez pas plusieurs prises portables ou alimentations électriques portables à l'arrière de l'appareil. • Remplissez l'appareil d'eau potable uniquement. • Raccordez-le à une source d'eau potable uniquement. • N'obstruez pas les ouvertures de ventilation à l'intérieur du réfrigérateur ou de la structure encastrée. • N'utilisez pas d'appareil mécanique ni de dispositif susceptible d'accélérer le processus de décongélation, autres que ceux recommandés par le fabricant. • N'endommagez pas le circuit frigorifique. • N'utilisez pas d'appareils électriques à l'intérieur des compartiments de stockage des aliments de l'appareil, sauf si cela est recommandé par le fabricant. • Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou ayant un manque d'expérience et de connaissances, à moins qu'elles soient surveillées ou qu'elles aient reçu les instructions nécessaires concernant l'utilisation de cet appareil de la part d'une personne responsable de leur sécurité. 8

• Cet appareil n'est pas destiné à être utilisé par des enfants de moins de 8 ans ou des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances, à moins qu'elles soient surveillées ou qu'elles aient reçu les instructions nécessaires concernant l'utilisation en toute sécurité de cet appareil et qu'elles comprennent les risques impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance de l'appareil ne doivent pas être effectués par des enfants sans surveillance. Les enfants de 3 à 8 ans sont autorisés à charger et décharger les appareils de réfrigération. • Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son fournisseur de service ou toute autre personne aux qualifications similaires afin d'éviter tout risque. • La prise de courant doit être facilement accessible de sorte que vous puissiez rapidement débrancher l'appareil de l'alimentation en cas d'urgence. - Elle doit se situer en dehors de la zone arrière de l'appareil. • Dans cet appareil, ne stockez pas de substances explosives telles que des aérosols avec un propulseur inflammable. • Si l'appareil est équipé d'ampoules DEL, ne démontez pas vous-même les caches d'ampoules et les ampoules. - Contactez un centre de service Samsung. - Utilisez uniquement les ampoules DEL fournies par le fabricant ou son réparateur agréé. • Vous devez utiliser les tuyaux neufs fournis avec l'appareil et ne pas réutiliser les anciens. Français

• Raccordez l'arrivée d'eau du réfrigérateur uniquement sur une source d'eau potable. Pour permettre le bon fonctionnement de la machine à glaçons, la pression de l'eau doit être comprise entre 206 et 861 kPa (30 et 125 psi). • Pour une utilisation optimale de l'énergie, veuillez laisser tous les accessoires internes tels que les paniers, les tiroirs, les clayettes sur leur position indiquée par le fabricant. • Pour optimiser la consommation d'énergie de cet appareil, laissez l'ensemble des clayettes, tiroirs et bacs dans leur position d'origine. Mesures pour réduire la consommation d'énergie • Installez l'appareil dans une pièce sèche et fraîche, correctement ventilée. • Vérifiez qu'il n'est pas exposé à la lumière directe du soleil et ne le placez jamais à proximité d'une source de chaleur (un radiateur par exemple). - Pour obtenir une meilleure efficacité énergétique, il est conseillé de ne pas bloquer les orifices de ventilation ou les grilles de l'appareil. - Laissez refroidir les aliments chauds avant de les placer à l'intérieur de l'appareil. - Placez les aliments surgelés dans le réfrigérateur pour les laisser décongeler. Les aliments surgelés peuvent ainsi servir à refroidir les aliments stockés dans le réfrigérateur.

- Veillez à refermer la porte rapidement lorsque vous mettez des aliments dans le réfrigérateur ou lorsque vous les en sortez. - Ceci permet de réduire la formation de glace à l'intérieur du congélateur. - Nettoyez régulièrement l'arrière de votre réfrigérateur. La poussière augmente sa consommation d'énergie. - Ne baissez pas inutilement la température intérieure. - Vérifiez que le système d'évacuation de l'air à la base et à l'arrière du réfrigérateur n'est pas obstrué. Ne recouvrez pas les ouvertures de ventilation. - Laissez un espace suffisant tout autour de l'appareil (à droite, à gauche, à l'arrière et au-dessus) au moment de l'installation. Ceci vous permettra de réduire sa consommation d'énergie et ainsi vos factures. Cet appareil est destiné à être utilisé dans les applications domestiques et similaires telles que : - les zones de cuisine pour le personnel de magasins, de bureaux et d'autres environnements de travail ; - les fermes et clients d'hôtels, motels et autres environnements de type résidentiel ; - les environnements de type « chambres d'hôtes » ; - les applications de restauration et similaires sans vente au détail.

Consignes de sécurité Symboles d'avertissement importants concernant le transport et le lieu d'installation de l'appareil AVERTISSEMENT

• Veillez à ce qu'aucune pièce du circuit frigorifique ne soit endommagée pendant le transport ou l'installation de l'appareil. - Risque d'incendie ou de lésions oculaires en cas de fuite de réfrigérant. En cas de fuite, n'approchez pas de flamme nue ou de matière potentiellement inflammable et aérez la pièce pendant plusieurs minutes. - Cet appareil contient une faible quantité de réfrigérant isobutane (R-600a), un gaz naturel présentant une compatibilité écologique élevée, mais qui est aussi un combustible. Veillez à ce qu'aucune pièce du circuit frigorifique ne soit endommagée pendant le transport ou l'installation de l'appareil. • Lors du transport et de l'installation du réfrigérateur, ne touchez pas les flexibles d'eau situés sur sa face arrière. - Cela pourrait endommager le réfrigérateur et rendre inutilisable le distributeur d'eau.

Avertissements importants concernant l'installation AVERTISSEMENT

• N'installez pas le réfrigérateur dans un lieu humide ou dans un lieu où il est susceptible d'être en contact avec de l'eau. - Une détérioration de l'isolation sur des composants électriques est susceptible de provoquer une électrocution ou un incendie. • N'installez pas le réfrigérateur dans un endroit exposé à la lumière directe du soleil ou à proximité d'une cuisinière, d'un appareil de chauffage ou d'autres appareils. • Ne branchez pas plusieurs appareils sur la même multiprise. Le réfrigérateur doit toujours être branché sur une prise électrique indépendante dotée d'une tension nominale correspondant à celle figurant sur la plaque signalétique du réfrigérateur. - Vous obtiendrez de meilleurs résultats et éviterez également une surcharge des circuits électriques du domicile (risque d'incendie dû à une surchauffe des câbles). • Ne branchez pas la fiche d'alimentation dans une prise murale mal fixée. - Cela risquerait d'entraîner une électrocution ou un incendie. • N'utilisez pas de cordon d'alimentation craquelé ou endommagé sur sa longueur ou à l'une de ses extrémités. • Ne pliez pas le cordon d'alimentation à l'excès et ne posez pas d'objets lourds dessus. • Ne tirez pas ou ne pliez pas excessivement le cordon d'alimentation. 13

• Ne tordez pas ou ne nouez pas le cordon d'alimentation. • N'accrochez pas le cordon d'alimentation sur un objet métallique, ne placez pas un objet lourd sur le cordon d'alimentation, n'insérez pas le cordon d'alimentation entre des objets, ou n'enfoncez pas le cordon d'alimentation dans l'espace situé derrière l'appareil. • Lorsque vous déplacez le réfrigérateur, assurez-vous de ne pas endommager ou rouler sur le cordon d'alimentation. - Risque d'électrocution ou d'incendie. • Ne débranchez jamais le réfrigérateur en tirant sur le cordon d'alimentation. Maintenez toujours fermement la fiche pour la débrancher de la prise de courant. - Tout dommage causé au cordon est susceptible d'entraîner un court-circuit, un incendie et/ou une électrocution. • N'utilisez pas d'aérosols à proximité du réfrigérateur. - L'utilisation d'aérosols à proximité du réfrigérateur peut provoquer une explosion ou un incendie. • N'installez pas cet appareil près d'une source de chaleur ou d'un matériau inflammable. • N'installez pas cet appareil dans un endroit où des fuites de gaz sont susceptibles de se produire. - Risque d'électrocution ou d'incendie. • Ce réfrigérateur doit être correctement situé et installé conformément aux instructions fournies dans le présent manuel, avant d'être utilisé.

• Branchez la fiche d'alimentation dans la bonne position, de façon à ce que le cordon pende vers le bas. - Si vous branchez la fiche d'alimentation à l'envers, le câble est susceptible de se rompre et de provoquer un incendie ou une électrocution. • Assurez-vous que la fiche d'alimentation n'est pas écrasée ou endommagée par l'arrière du réfrigérateur. • Gardez les matériaux d'emballage hors de portée des enfants. - Il y a un risque d'asphyxie si un enfant place les matériaux d'emballage sur sa tête. • N'installez pas cet appareil dans un lieu humide, huileux ou poussiéreux, ni dans un endroit exposé directement au soleil ou à l'eau (gouttes de pluie). - Une détérioration de l'isolation des composants électriques est susceptible de provoquer une électrocution ou un incendie. • Si vous constatez des traces de poussière ou d'eau dans le réfrigérateur, débranchez la fiche d'alimentation et contactez votre centre de service Samsung Electronics. - Sinon, il existe un risque d'incendie. • Ne montez pas sur l'appareil et ne placez pas d'objets (tels que du linge, des bougies allumées, des cigarettes allumées, de la vaisselle, des produits chimiques, des objets métalliques, etc.) sur celui-ci. - Le non-respect de cette consigne risque d'entraîner une électrocution, un incendie, des problèmes avec l'appareil ou des blessures.

• Vous devez retirer toutes les pellicules protectrices en plastique avant de brancher l'appareil pour la première fois. • Les enfants doivent rester sous surveillance pour s'assurer qu'ils ne jouent ni avec les circlips utilisés pour le réglage de la porte ni avec les clips pour le tuyau d'eau. - Il y a un risque d'asphyxie si un enfant avale un circlip ou un clip pour le tuyau d'eau. Tenez les circlips et les clips pour le tuyau d'eau hors de portée des enfants. • Le réfrigérateur doit être correctement mis à la terre. - Veillez toujours à ce que le réfrigérateur soit branché à la terre avant de vérifier ou de réparer n'importe quelle partie de l'appareil. Les fuites électriques peuvent provoquer des électrocutions graves. • N'utilisez jamais de conduits de gaz, de fils téléphoniques ou d'autres éléments susceptibles d'attirer la foudre pour relier l'appareil à la terre. - Vous devez mettre le réfrigérateur à la terre afin d'éviter les fuites électriques ou les électrocutions provoquées par les fuites de courant au niveau de l'appareil. - Le non-respect de cette consigne risque d'entraîner une électrocution, un incendie, une explosion ou des problèmes avec l'appareil. • Branchez fermement la fiche dans la prise murale. N'utilisez pas de fiche d'alimentation endommagée, de cordon d'alimentation endommagé ou de prise murale mal fixée. - Risque d'électrocution ou d'incendie.

• Le fusible du réfrigérateur doit être changé par un technicien qualifié ou une société de services. - Le non-respect de cette consigne est susceptible de provoquer une électrocution ou des blessures corporelles. Consignes de sécurité

réfrigérateur comme indiqué. Elle permet d'aérer la paroi arrière et d'économiser l'énergie.

La surface d'installation doit supporter le poids d'un réfrigérateur plein. Pour protéger le sol, placez un grand morceau de carton sur chaque pied du réfrigérateur. Lorsque le réfrigérateur se trouve dans sa position finale, ne le déplacez plus sauf si cela est nécessaire pour protéger le sol. Si nécessaire, utilisez du carton épais ou un morceau de vieille moquette le long du chemin de transport.

REMARQUE Si votre entrée ne permet pas le passage du réfrigérateur à cause de sa taille, reportez-vous à la section Retrait des portes pour passer l'entrée, dans le chapitre Installation.

Installation ÉTAPE 4 Réglage des pieds de mise à niveau ATTENTION • • •

Le réfrigérateur doit être mis de niveau sur un sol plat et solide. Le non-respect de cette consigne peut entraîner l'endommagement du réfrigérateur ou des blessures corporelles. Pour mettre le réfrigérateur de niveau, ce dernier doit être vide. Assurez-vous qu'il ne reste aucun aliment à l'intérieur du réfrigérateur. Pour des raisons de sécurité, le côté avant doit être légèrement plus élevé que le côté arrière.

Le réfrigérateur peut être mis de niveau à l'aide des pieds avant qui disposent d'une vis spéciale (vis de mise à niveau) permettant de mettre le réfrigérateur de niveau. Utilisez un tournevis à tête plate pour mettre le réfrigérateur de niveau.

Pour ajuster la hauteur côté congélateur : Insérez un tournevis à tête plate dans la vis de mise à niveau du pied avant côté congélateur. Faites-la tourner dans le sens horaire pour le remonter ou dans le sens antihoraire pour l'abaisser.

Pour ajuster la hauteur côté réfrigérateur : Insérez un tournevis à tête plate dans la vis de mise à niveau du pied avant côté réfrigérateur. Faites-la tourner dans le sens horaire pour le remonter ou dans le sens antihoraire pour l'abaisser.

ÉTAPE 5 Réglage de la hauteur de la porte ainsi que de l'écart des portes Réglage de la hauteur d'une porte Vous pouvez régler la hauteur d'une porte à l'aide de l'écrou de blocage et l'écrou de réglage de la hauteur situés en bas de la façade de chaque porte.

deux écrous (A) et (B) en bas de la façade de la porte. B

tourner l'écrou de blocage (A) dans le sens horaire pour le desserrer. Puis, ouvrez la porte et effectuez les réglages à l'intérieur. - Pour remonter la porte, faites tourner l'écrou de réglage de la hauteur (B) dans le sens antihoraire. - Pour abaisser la porte, faites tourner l'écrou de réglage de la hauteur (B) dans le sens horaire.

blocage (A) en le faisant tourner dans le sens antihoraire. A

Installation ÉTAPE 6 Raccordement du tuyau du distributeur d'eau (modèles applicables uniquement) Pièces et outils requis

Système de fixation du tuyau d'eau et vis

Clip de sécurité du filtre à eau

Installation (tuyau externe du distributeur) 1. Assemblez le tuyau d'eau à l'aide de coupleurs.

d'eau. 3. Raccordez le coupleur au robinet d'eau froide.

Assurez-vous de raccorder le coupleur au robinet d'eau froide. S'il est raccordé au robinet d'eau chaude, le filtre à eau risque de se boucher ou de ne pas fonctionner correctement. La garantie de votre réfrigérateur ne couvre pas l'installation du tuyau d'eau. L'installation du tuyau d'eau sera effectuée à vos frais, sauf si les coûts d'installation sont compris dans le prix du revendeur. Samsung ne sera en aucun cas tenu responsable pour l'installation du tuyau d'eau. Si des fuites d'eau surviennent, prenez contact avec l'installateur du tuyau d'eau. Le tuyau d'eau doit être réparé par un professionnel qualifié. Si vous observez une fuite d'eau, prenez contact avec un centre de service Samsung local ou avec l'installateur du tuyau d'eau.

ÉTAPE 7 Raccordement à une source d'eau (modèles applicables uniquement) ATTENTION • • •

Le tuyau d'eau doit être raccordé par un technicien qualifié. La garantie de votre réfrigérateur ne couvre pas l'installation du tuyau d'eau. L'installation du tuyau d'eau sera effectuée à vos frais, sauf si les coûts d'installation sont compris dans le prix du revendeur. Samsung ne sera en aucun cas tenu responsable pour l'installation du tuyau d'eau. Si des fuites d'eau surviennent, prenez contact avec l'installateur du tuyau d'eau.

Pour raccorder le tuyau d'eau froide au flexible de filtrage de l'eau : ATTENTION •

Assurez-vous que le flexible de filtrage de l'eau est raccordé au tuyau d'une source d'eau froide potable. S'il est relié au tuyau d'eau chaude, le filtre à eau ne fonctionnera pas correctement.

du tuyau d'eau pour raccorder le tuyau d'eau.

A. Fermeture de la conduite d'eau principale B. Pas d'écart REMARQUE Vous devez utiliser les tuyaux neufs fournis avec l'appareil et ne pas réutiliser les anciens.

Installation Pour raccorder le flexible de filtrage de l'eau au tuyau d'eau :

A. Tuyau d'eau de l'appareil B. Tuyau d'eau du kit

environ 10 litres d'eau ou faites couleur l'eau pendant 6 à 7 minutes avant d'utiliser le réfrigérateur, afin d'éliminer les impuretés présentes à l'intérieur du système de filtrage de l'eau.

utilisant la bride. ATTENTION • •

Ne serrez pas le tuyau d'eau à l'excès. Assurezvous que le tuyau d'eau n'est ni courbé, ni coincé, ni écrasé. Ne montez le tuyau d'eau sur aucune pièce du réfrigérateur. Cela pourrait endommager le réfrigérateur. REMARQUE

Si vous devez changer l'emplacement du réfrigérateur après avoir raccordé le tuyau d'eau, assurez-vous que la section jointée du tuyau d'eau est droite.

Pour réparer le tuyau d'eau : ATTENTION Le tuyau d'eau doit être réparé par un professionnel qualifié. Si vous observez une fuite d'eau, prenez contact avec un centre de service Samsung local ou avec l'installateur du tuyau d'eau. Système de filtration de l'eau par osmose inverse La pression d'eau du système d'alimentation en eau vers le système de filtration de l'eau par osmose inverse doit être comprise entre 241 kPa et 827 kPa.

La pression d'eau du système de filtration de l'eau par osmose inverse vers le tuyau d'eau froide du réfrigérateur doit être d'au moins 276 kPa. Si la pression d'eau est inférieure à celle spécifiée : • Vérifiez si le filtre à sédiments du système par osmose inverse n'est pas obstrué. Remplacez le filtre si nécessaire. • Remplissez le réservoir d'eau dans le système par osmose inverse avec de l'eau. • Si votre réfrigérateur est équipé d'un filtre à eau, cela peut réduire davantage la pression d'eau s'il est utilisé conjointement à un système par osmose inverse. Retirez le filtre à eau. Pour en savoir plus ou pour effectuer une réparation, contactez un plombier professionnel habilité. REMARQUE UN FILTRE À EAU DOIT ÊTRE INSTALLÉ. • Assurez-vous d'installer un filtre à eau. • Si vous n'installez pas de filtre à eau, des corps étrangers fins (sable, calcaire) présents dans l'eau risquent de pénétrer en permanence dans le tuyau d'arrivée d'eau et d'occasionner potentiellement des défauts dans le système d'arrivée d'eau.

Commander un filtre neuf Pour acheter un filtre à eau neuf (référence : HAFEX/EXP), prenez contact avec un centre de service Samsung local. Pour mettre le filtre à eau en place

et inférieurs, dans le bon sens. Assurez-vous d'installer le filtre à eau en position verticale. REMARQUE Si le filtre est installé horizontalement, de l'eau peut rester dans le filtre. Une installation verticale est donc recommandée. ATTENTION Ne montez le filtre à eau sur aucune pièce du réfrigérateur. Cela pourrait endommager le réfrigérateur.

Installation Remplacement du filtre à eau (modèles applicables uniquement) ATTENTION • • •

N'utilisez pas de filtres à eau provenant de tiers. Utilisez uniquement les filtres fournis ou approuvés par Samsung. Les filtres non approuvés peuvent fuir et endommager le réfrigérateur, entraînant alors une électrocution. Samsung ne sera en aucun cas tenu responsable pour tout dommage découlant de l'utilisation de filtres à eau de tiers. Le témoin de filtre s'allume en rouge pour vous rappeler qu'il est temps de remplacer le filtre à eau. 1. Coupez l'alimentation d'eau principale.

4. Vérifiez l'absence de fuites. S'il n'y en a pas, fixez les tuyaux à l'aide des clips.

(Réinitialisation du filtre) enfoncé pendant 3 secondes pour réinitialiser le cycle de vie du filtre.

10 litres d'eau (ou faites couler l'eau pendant 6 à 7 minutes) pour éliminer les impuretés présentes dans le tuyau d'eau.

ATTENTION Lors de l'ajustement de la longueur du tuyau d'eau, assurez-vous de lisser la surface de découpe en angle droit. Cela permet d'éviter une fuite d'eau.

Lorsqu'un filtre neuf vient d'être installé, il se peut que le distributeur d'eau rejette un peu d'eau. Cela est dû à l'air qui est entré dans le tuyau d'eau.

Lors de ce processus de remplacement, il se peut que de l'eau s'écoule du réfrigérateur sur le sol. Si tel est le cas, essuyez l'eau à l'aide de chiffons secs.

ÉTAPE 8 Réglages initiaux En effectuant les étapes suivantes, le réfrigérateur doit fonctionner entièrement. 1. Branchez le cordon d'alimentation dans la prise murale pour allumer le réfrigérateur. 2. Ouvrez la porte et vérifiez si l'éclairage à l'intérieur s'allume. 3. Réglez la température sur la valeur la plus basse et patientez une heure environ. Le congélateur est légèrement réfrigéré et le moteur tourne doucement. 4. Attendez jusqu'à ce que le réfrigérateur atteigne la température réglée. Le réfrigérateur est désormais prêt à l'emploi.

ÉTAPE 9 Vérification finale

Lorsque l'installation est terminée, vérifiez les points suivants : • Le réfrigérateur est branché sur une prise électrique et correctement mis à la terre. • Le réfrigérateur est installé sur une surface plane et à une distance suffisante du mur ou de l'armoire. • Le réfrigérateur est de niveau et positionné fermement au sol. • La porte s'ouvre et se ferme sans problèmes et l'éclairage intérieur s'allume automatiquement dès que vous ouvrez la porte.

Installation Retrait des portes pour passer l'entrée Si votre entrée ne permet pas le passage du réfrigérateur à cause de sa taille, suivez les instructions suivantes :

Outils requis (non fournis) Ces outils sont utilisés pour retirer les portes.

Débranchement du tuyau d'eau Installation

réfrigérateur, faites sortir le tuyau d'eau à l'avant. REMARQUE Le tuyau d'eau du réfrigérateur est un tuyau de circulation de l'eau qui se raccorde entre le conduit d'eau au niveau de la source d'eau et les flexibles au niveau du système de filtrage de l'eau de votre réfrigérateur.

la pince (A) enfoncée et détachez le tuyau d'eau (B). ATTENTION

N'exercez pas une force excessive sur le coupleur. Vous pourriez le casser.

Retrait des portes ATTENTION La porte peut glisser ou tomber et s'endommager pendant ces étapes. Afin d'éviter tout accident, faites preuve d'une extrême vigilance lorsque vous réalisez ces opérations.

les caches des charnières (A) en haut de chaque porte. 2. Ouvrez les portes pour desserrer les charnières, puis retirez les caches des charnières. Une fois les caches retirés, fermez les portes.

3. Débranchez le faisceau électrique.

4. Soulevez doucement le collier de serrage. REMARQUE Pour éviter d'endommager le collier de serrage ou de vous blesser, ne soulevez pas le collier de serrage avec force.

Installation 5. Tirez le collier de serrage pour le retirer.

porte, retirez la charnière. ATTENTION Si vous retirez la charnière sans tenir la porte, cette dernière risque de tomber et de provoquer des blessures. Installation

Rebranchement des tuyaux d'eau Une fois que vous avez réussi à faire passer le réfrigérateur, raccordez à nouveau les tuyaux d'eau. ATTENTION • • • A

Assurez-vous que les tuyaux d'eau sont raccordés avec les couleurs correspondantes. Pour éviter toute fuite d'eau, chaque tuyau d'eau doit être inséré complètement au centre du coupleur transparent. Après avoir rebranché les tuyaux d'eau, poussez-les sous le meuble et disposez-les sur le crochet.

A. Centre du coupleur transparent

Réinstallation des portes ATTENTION • • • •

Avant de réinstaller les portes, assurez-vous que tous les connecteurs électriques sont correctement branchés. La porte du congélateur doit être réinstallée avant celle du réfrigérateur. Soyez très prudent lors du retrait de la porte afin d'éviter qu'elle ne vous tombe dessus. Faites attention à ne rien rayer.

sur la charnière en bas du réfrigérateur.

2. Remettez la charnière en position, puis insérezla dans l'orifice sur la porte.

3. Insérez le collier dans le sens de la flèche.

Installation 4. Appuyez sur le collier comme indiqué.

5. Branchez le faisceau électrique.

en premier, puis serrez les vis. Utilisez un tournevis cruciforme pour cette opération.

Opérations Écran d'accueil du Family Hub • •

Appuyez doucement sur l'application ou le widget de votre choix pour le/la lancer. Sur l'écran d'accueil, vous pouvez ajouter ou supprimer des éléments tels que des applications, des widgets, des images, des vidéos, des dessins et des textes. Gardez votre doigt appuyé sur un élément pour passer en mode Edit (Éditer). En mode Edit (Éditer), vous pouvez faire glisser et déposer un élément vers un nouvel emplacement sur l'écran d'accueil. Lorsque vous déplacez l'élément vers un nouvel emplacement, l'élément devient rouge si l'emplacement n'est pas disponible.

Opérations Boutons programmables 01

01 Bixby - Appuyez dessus pour utiliser Bixby. 02 Gestionnaire des tâches - Appuyez dessus pour ouvrir le Gestionnaire des tâches. 03 Accueil - Appuyez dessus pour ouvrir l'écran Accueil. 04 Retour - Appuyez sur l'icône pour revenir à l'écran précédent. 05 Notification - Appuyez dessus pour afficher le Panneau d'affichage rapide. 06 Masquer/Afficher - Appuyez dessus pour masquer ou afficher les boutons programmables. - Le bouton Masquer/Afficher n'apparaît que lorsqu'une application est active.

Gestionnaire de réfrigérateur Sur l'écran d'accueil, appuyez sur l'application Gestionnaire de réfrigérateur. • Vous pouvez régler la température ou les modes de votre choix pour chaque compartiment. • Pour obtenir des informations plus détaillées sur l'application Gestionnaire de réfrigérateur, consultez le manuel en ligne. • Pour accéder au manuel en ligne depuis votre réfrigérateur Family Hub, appuyez sur Paramètres > Aide et Contact > Manuel en ligne.

Réinitialisation de l'affichage (modèles applicables uniquement) Si vous observez un symptôme anormal sur l'écran, essayez de réinitialiser l'affichage. Cette opération peut permettre de résoudre le symptôme.

bout, jusqu'à entendre un « clic ».

Opérations SmartThings Installation Rendez-vous sur Google Play Store, Galaxy Apps ou Apple App Store et recherchez « SmartThings ». Téléchargez et installez l'application SmartThings fournie par Samsung Electronics sur votre smartphone. REMARQUE •

La version du logiciel de soutien de l'application SmartThings est soumise à modifications en fonction de la politique de prise en charge du système d'exploitation fournie par le fabricant. En outre, comme pour l'application SmartThings ou les fonctions prises en charge par l'application, la nouvelle politique de mise à jour de l'application sur la version existante du système d'exploitation est susceptible d'être suspendue pour des raisons d'utilité ou de sécurité. L'application SmartThings est soumise à modification sans préavis pour en améliorer l'utilisation ou les performances. Étant donné que la version du système d'exploitation du téléphone portable est mise à jour chaque année, l'application SmartThings est également mise à jour en permanence en fonction du dernier système d'exploitation. Pour toute question concernant les éléments mentionnés ci-dessus, veuillez nous contacter à l'adresse st.service@samsung.com. Les systèmes de codage recommandés incluent WPA/TKIP et WPA2/AES. Tous les protocoles d'authentification par connexion Wi-Fi plus récents ou non standard ne sont pas pris en charge. Les réseaux sans fil peuvent être affectés par l'environnement de communication sans fil autour. Si votre fournisseur de services Internet a enregistré l'adresse MAC de votre ordinateur ou de votre modem à des fins d'identification, il est possible que votre réfrigérateur intelligent Samsung ne parvienne pas à se connecter à Internet. Si c'est le cas, prenez contact avec votre fournisseur de services Internet pour bénéficier d'une assistance technique. Les paramètres de pare-feu de votre système réseau peuvent empêcher votre réfrigérateur intelligent Samsung d'accéder à Internet. Prenez contact avec votre fournisseur de services Internet pour bénéficier d'une assistance technique. Si ce symptôme persiste, prenez contact avec un centre de service Samsung local ou un revendeur. Pour configurer les paramètres du point d'accès sans fil, reportez-vous au manuel d'utilisation d

Compte Samsung Vous devez créer votre compte Samsung pour pouvoir utiliser l'application. Si vous n'avez pas de compte Samsung, suivez les instructions affichées sur l'écran de l'application pour créer un compte Samsung gratuit. Pour commencer Allumez l'appareil que vous souhaitez connecter, ouvrez l'application SmartThings sur votre téléphone, puis suivez les instructions ci-dessous. Si une fenêtre contextuelle apparaît en indiquant qu'un nouvel appareil a été détecté, appuyez sur ADD NOW (AJOUTER MAINTENANT). En l'absence de fenêtre contextuelle, appuyez sur le bouton +, puis sélectionnez l'appareil que vous souhaitez connecter dans la liste des appareils disponibles. Si votre appareil ne figure pas dans la liste des appareils disponibles, appuyez sur Supported Devices (Appareils pris en charge), sélectionnez le type d'appareil, à savoir Refrigerator (Réfrigérateur) et sélectionnez le modèle d'appareil spécifique. Pour configurer votre appareil, suivez les instructions affichées dans l'application. Une fois la configuration terminée, votre réfrigérateur apparaît sous forme de « carte » sur l'écran de vos Devices (Appareils).

Commande intégrée Vous pouvez surveiller et contrôler votre réfrigérateur chez vous et lorsque vous êtes en déplacement. • Appuyez sur l'icône du réfrigérateur sur le Tableau de bord SmartThings, ou appuyez sur l'icône Devices (Appareils) en bas du Tableau de bord, puis appuyez sur la « carte » du réfrigérateur pour ouvrir la page Refrigerator (Réfrigérateur). • Vérifiez l'état de fonctionnement ou l'absence de notifications relatives à votre réfrigérateur et modifiez des options ou des réglages si nécessaire. REMARQUE Certaines options ou certains réglages du réfrigérateur peuvent ne pas être disponibles pour la commande à distance.

Température du réfrigérateur

Affiche le réglage de température actuel du réfrigérateur.

Température du congélateur

Affiche le réglage de température actuel du congélateur.

Réglages de la zone Température réglable+

Affiche les réglages de la zone Température réglable+.

Détecte les opérations anormales du réfrigérateur.

Contrôle de la consommation d'énergie

Vérifie la consommation d'énergie cumulée du réfrigérateur sur les 180 derniers jours.

Vous pouvez activer ou désactiver la fonction de fabrication de glaçons et vérifier les réglages actuels de la fonction. Vous pouvez également consulter le statut et la progression du processus de fabrication de glaçons.

Vous pouvez activer ou désactiver la fonction Refroidissement rapide et vérifier les réglages actuels.

Vous pouvez activer ou désactiver la fonction Congélation rapide et vérifier les réglages actuels.

Température anormalement élevée

Cette alarme se déclenche lorsque le réfrigérateur, le congélateur ou la zone Cool Select+ (FlexZone) présente des températures anormalement élevées.

Cette alarme se déclenche lorsque la porte du réfrigérateur ou du congélateur ou celle de la zone Cool Select+ (FlexZone) est laissée ouverte pendant une durée spécifique.

Remplacement du filtre à eau

Cette alarme vous rappelle qu'il est temps de remplacer le filtre à eau. Vous pouvez visualiser l'intérieur du réfrigérateur et savoir si vous devez renouveler certains aliments.

Recommandations pour la reconnaissance vocale Pour la fonction de reconnaissance vocale, un microphone intégré se situe en haut de l'affichage du réfrigérateur. Pour utiliser la fonction de reconnaissance vocale : • Tenez-vous à une distance maximale de 3 pieds (1 mètre) du réfrigérateur et parlez assez fort et avec clarté en direction du microphone intégré. • Parlez à un rythme régulier. Limitez les bruits ambiants, tels que ceux provenant d'une télévision dans le salon. REMARQUE La fonction de reconnaissance vocale peut ne pas fonctionner si vous vous tenez à plus de 3 pieds (1 mètre) ou si vous parlez trop doucement.

Opérations Panneau du distributeur (modèles applicables uniquement)

01 Water (Eau) / Lock (Verrouillage)

03 Crushed Ice (Glace pilée) 01 Eau / Verrouillage (3 s) Water (Eau) Opérations

Lock (Verrouillage) (Panneau du distributeur / Levier du distributeur)

Pour distribuer de l'eau réfrigérée, appuyez sur le bouton Water (Eau). L'indicateur correspondant s'allume. Pour empêcher l'utilisation des boutons du panneau du distributeur, maintenez le bouton Water (Eau) enfoncé pendant plus de 3 secondes. Si vous maintenez ce bouton à nouveau enfoncé pendant plus de 3 secondes, alors le verrouillage du distributeur sera désactivé. REMARQUE Le bouton Lock (Verrouillage) sur le panneau du distributeur n'affecte pas les commandes sur le panneau principal. Pour verrouiller le panneau principal, utilisez la fonction Verrouillage de commande sur le panneau principal.

02 Glaçons Cubed Ice (Glaçons)

Appuyez sur le bouton Cubed Ice (Glaçons) pour distribuer des glaçons. L'indicateur correspondant s'allume.

activée, appuyez sur le bouton Cubed Ice (Glaçons) ou Crushed Ice (Glace pilée) pour sélectionner le type de glace.

pressez le levier du distributeur avec le verre. Les glaçons tombent du distributeur dans votre verre.

sélectionner de l'eau. 4. Pressez le levier du distributeur avec le verre. De l'eau coule du distributeur dans votre verre. REMARQUE • • •

Le distributeur arrête de verser si vous maintenez le levier du distributeur enfoncé pendant environ 1 minute. Pour verser plus d'eau, relâchez le levier puis pressez-le de nouveau. Veillez à ce que le verre soit aligné avec le distributeur afin d'éviter que l'eau ne vous éclabousse. Si vous n'utilisez pas le distributeur d'eau pendant 2 à 3 jours, l'eau distribuée peut avoir une odeur ou un goût étrange. Il ne s'agit pas d'un dysfonctionnement du système. Jetez le premier ou les 2 premiers verres d'eau.

Machine à glaçons (modèles applicables uniquement) Le réfrigérateur est équipé d'une machine à glaçons intégrée qui distribue automatiquement de la glace, de sorte que vous puissiez bénéficier d'une eau filtrée sous forme de glaçons ou de glace pilée. Fabrication de glaçons Après avoir installé votre réfrigérateur et l'avoir branché, suivez ces instructions pour vous assurer que la fabrication de glaçons se fait de manière appropriée et pour faire en sorte que le bac à glaçons reste rempli de glaçons : 1. Laissez le réfrigérateur en marche pendant au moins 24 heures pour garantir des performances optimales. 2. Laissez tomber les 4 à 6 premiers glaçons dans un verre. 3. Attendez encore 8 heures et laissez tomber 4 à 6 autres glaçons. 4. Ensuite, attendez 16 heures de plus et servez-vous votre premier verre de glaçons.

Si vous consommez tous les glaçons d'un coup, vous devez attendre 8 heures supplémentaires avant de pouvoir vous servir les 4 à 6 premiers glaçons. Cela permet de s'assurer que le bac à glaçons est rempli de glaçons de façon appropriée. Les glaçons générés rapidement peuvent sembler blancs, ce qui est tout à fait normal. ATTENTION

Distribuez les glaçons en fonction de la taille du bol. • Si vous distribuez une quantité excessive, des glaçons peuvent tomber par terre et provoquer des blessures corporelles. • Des glaçons peuvent s'accumuler et bloquer le conduit d'écoulement de la glace. Pour remplir le réservoir d'eau (modèles applicables uniquement) Lors de la première utilisation, nettoyez l'intérieur du réservoir d'eau et séchez-le bien.

du réservoir, puis tirez ce dernier à l'extérieur comme indiqué.

capot entier (B), puis remplissez le réservoir d'eau (5 litres d'eau maximum). ATTENTION • A

Ne dépassez pas la ligne maximale. De l'eau déborde. Remplissez l'appareil d'eau potable uniquement.

le mécanisme de distribution. Assurez-vous que le côté avant (avec le couvercle avant) du réservoir est orienté vers le devant.

Assurez-vous que le réservoir d'eau est correctement fixé dans la clayette. Dans le cas contraire, le réservoir d'eau risque de ne pas fonctionner correctement. N'utilisez pas le réfrigérateur sans avoir inséré le réservoir d'eau. Cela pourrait diminuer la performance de refroidissement. Remplissez le réservoir avec de l'eau potable uniquement (eau minérale ou eau purifiée). N'utilisez pas d'autres liquides.

Soyez vigilant lorsque vous déplacez le réservoir rempli. Vous risquez de vous blesser si vous faites tomber le réservoir. Ne tentez pas de démonter la pompe interne vous-même. Si la pompe interne est endommagée ou débranchée du réservoir d'eau, le distributeur ne fonctionne pas.

Lors de la première utilisation • Poussez le levier du distributeur pendant 10 secondes pour évacuer l'air contenu dans les tuyaux du système d'arrivée d'eau. • Jetez les six premiers verres d'eau pour retirer les impuretés contenues dans le système d'arrivée d'eau.

Fabrication de glaçons (modèles applicables uniquement) Le réfrigérateur est équipé d'une machine à glaçons intégrée qui distribue automatiquement de la glace, de sorte que vous puissiez bénéficier d'une eau filtrée sous forme de glaçons ou de glace pilée, selon votre préférence. Si vous n'arrivez pas à verser de la glace, vérifiez d'abord la machine à glaçons. Vérifiez qu'elle fabrique correctement des glaçons.

Pour vérifier la machine à glaçons :

machine à glaçons fonctionne correctement.

REMARQUE Si ce symptôme persiste, prenez contact avec l'installateur du tuyau d'eau ou un centre de service Samsung local.

N'appuyez pas sur le bouton plusieurs fois si le bac à glaçons est plein de glace ou d'eau. Il se peut que de l'eau déborde ou que des glaçons se coincent. Lorsque l'alimentation est rétablie sur le réfrigérateur après une panne de courant, le bac de la machine à glaçons peut contenir un mélange de glaçons fondus et coincés, ce qui entraînerait une défaillance du système. Pour éviter cela, assurez-vous de vider le bac de la machine à glaçons avant d'utiliser le réfrigérateur.

Pour éviter de faire tomber le bac de la machine à glaçons, assurez-vous de le prendre à deux mains lors de son retrait ou son insertion. Ne laissez pas les enfants s'accrocher à ou jouer avec le distributeur de glace ou le bac de la machine à glaçons. Ils risqueraient de se blesser. Ne mettez pas les doigts ni d'autres objets dans l'orifice du distributeur ou de la gouttière à glaçons. Cela pourrait provoquer des blessures corporelles ou des dommages matériels. REMARQUE

Lorsque la machine à glaçons est activée, le réfrigérateur continue à fabriquer des glaçons même si vous retirez le bac à glaçons. Assurez-vous que la machine à glaçons est désactivée lorsque vous prévoyez de ne pas l'utiliser. Le retrait du bac de la machine à glaçons n'affecte pas les performances thermiques et mécaniques du réfrigérateur. Le volume déclaré du congélateur est mesuré avec le guide du congélateur et la clayette inférieure installés, après avoir retiré la machine à glaçons ainsi que les tiroirs supérieur et inférieur.

Pour obtenir plus d'espace de stockage (modèles applicables uniquement) Si vous n'utilisez pas la machine à glaçons et que vous avez besoin de plus de place, retirez le bac de la machine à glaçons (A). Ensuite, insérez le guide du congélateur (en option) (B) à la place du bac de la machine à glaçons.

Si le bac à glaçons a été retiré, vous devez désactiver la machine à glaçons.

Pour obtenir plus de place, retirez le tiroir supérieur (C), le tiroir inférieur (D) et le capot du tiroir inférieur (E). Ensuite, insérez la clayette inférieure (F) fournie. REMARQUE • •

Le retrait des tiroirs n'affecte pas la température ou l'utilisation du congélateur. Le volume déclaré du congélateur est mesuré avec la clayette inférieure, après avoir retiré le tiroir supérieur, le tiroir inférieur et le capot du tiroir inférieur.

Pour un gain de place, retirez le réservoir d'eau et utilisez cet espace pour stocker plus d'éléments.

Opérations Bac à glaçons Si vous ne distribuez pas de glaçons pendant une période prolongée, les glaçons peuvent former un bloc dans le bac. Si cela se produit, retirez le bac à glaçons et videz-le. 1. Pour retirer le bac de la machine à glaçons, soulevez-le légèrement et tirez-le doucement vers l'extérieur tout en le tenant par les poignées avec vos deux mains. 2. Retirez le bac de la machine à glaçons et videzle.

poignée de commande à l'arrière du bac de 90°, puis remettez le bac en place. Insérez le bac jusqu'à ce que vous entendiez un clic.

N'exercez pas une force excessive sur le cache du bac. Le cache risquerait de se casser. Ne fermez pas la porte avec énergie. De l'eau pourrait déborder de la machine à glaçons. Pour éviter tout risque de blessure, assurezvous de nettoyer la glace ou l'eau qui est tombée au sol. Pour éviter les accidents et les blessures, ne laissez pas les enfants jouer avec le distributeur d'eau ou la machine à glaçons. Ne mettez pas votre main ou d'objet dans le conduit d'écoulement des glaçons. Cela pourrait provoquer des blessures corporelles ou des dommages matériels.

Tout son émis par la machine à glaçons pendant le processus de fabrication de glaçons est normal. Lorsque la porte est ouverte, ni la machine à glaçons ni le distributeur d'eau ne fonctionnent.

Pression d'eau Si vous souhaitez vérifier la quantité d'eau qui s'écoule dans le bac à glaçons, suivez ces étapes.

1. Retirez le bac à glaçons.

à glaçons. Normalement, le bac à glaçons se remplit d'eau en quelques minutes. 3. Si le niveau d'eau est plus faible que prévu, vérifiez la pression d'eau dans le tuyau d'arrivée d'eau de la source d'eau. Il ne s'agit pas d'un dysfonctionnement du système.

N'appuyez pas trop de fois sur le bouton situé en bas de la machine à glaçons lorsque le bac est rempli d'eau. Il se peut que de l'eau déborde ou que des glaçons se coincent. Assurez-vous que le bac de la machine à glaçons est correctement inséré. Dans le cas contraire, la machine à glaçons ne fonctionne pas. En cas de panne de courant, retirez le bac à glaçons. De l'eau risque de déborder. Opérations

Maintenance Utilisation et entretien Clayettes (réfrigérateur/congélateur) / Casier à bouteilles de vin (modèles applicables uniquement)
