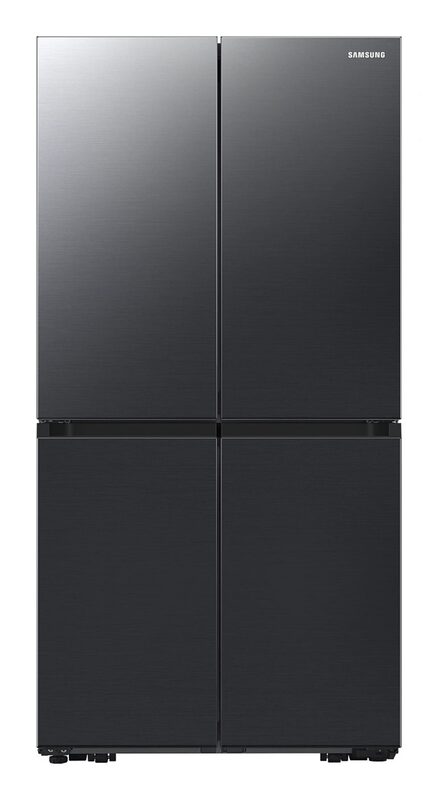

Mode d'emploi réfrigérateur-congélateur Samsung Bespoke AI Réfrigérateur Multi-portes Triple Cooling 646L

Sommaire Consignes de sécurité

Ce que vous devez savoir concernant les consignes de sécurité Consignes et symboles de sécurité importants : Mesures importantes de sécurité Mesures pour réduire la consommation d'énergie Cet appareil est destiné à être utilisé dans les applications domestiques et similaires telles que : Symboles d'avertissement importants concernant le transport et le lieu d'installation de l'appareil Avertissements importants concernant l'installation Consignes d'installation Avertissements importants concernant l'utilisation Consignes d'utilisation Consignes de nettoyage Avertissements importants concernant la mise au rebut Conseils complémentaires pour une utilisation appropriée Instructions concernant la règlementation DEEE

4 5 6 7 7 8 8 10 10 12 14 15 15 16

Présentation rapide du réfrigérateur Installation étape par étape

Panneau principal SmartThings Recommandations pour la reconnaissance vocale Fonctions spéciales

Manipulation et entretien Nettoyage Remplacement

Généralités Entendez-vous des sons anormaux provenant du réfrigérateur ? SmartThings Écran LCD

Consignes de sécurité Consignes d'installation Consignes relatives à la température Informations du modèle et commande de pièces de rechange

Consignes de sécurité Avant d'utiliser votre nouveau réfrigérateur Samsung, veuillez lire attentivement ce manuel afin de vous assurer que vous savez comment utiliser de manière sûre et efficace ses différentes fonctions et fonctionnalités.

Ce que vous devez savoir concernant les consignes de sécurité •

Les avertissements et les consignes importantes de sécurité contenus dans ce manuel ne prétendent pas couvrir toutes les situations susceptibles de se produire. Il est de votre responsabilité de faire preuve de bon sens et de prudence lors de l'installation, de l'entretien et du fonctionnement de l'appareil. Les consignes d'utilisation suivantes concernent plusieurs modèles ; il est donc possible que les caractéristiques de votre réfrigérateur soient légèrement différentes de celles spécifiées dans ce manuel et que certains symboles d'avertissement ne s'appliquent pas. Pour toute question ou doute, contactez votre centre de service le plus proche ou recherchez de l'aide et des informations en ligne sur www. samsung.com. Le gaz réfrigérant utilisé est le R-600a ou R-134a. Vérifiez le gaz réfrigérant utilisé dans votre appareil sur l'étiquette du compresseur située à l'arrière de l'appareil ou sur l'étiquette signalétique située à l'intérieur du réfrigérateur. Lorsque cet appareil contient du gaz inflammable (gaz réfrigérant R-600a), veuillez contacter les autorités locales pour obtenir des renseignements sur la mise au rebut en toute sécurité de votre appareil. Afin d'éviter la création d'un mélange gaz-air inflammable lorsqu'une fuite se produit dans le circuit frigorifique, la taille de la pièce dans laquelle l'appareil peut être installé dépend de la quantité de gaz réfrigérant utilisée. Ne démarrez jamais un appareil qui présente des signes d'endommagement. En cas de doutes, contactez votre revendeur. La pièce doit avoir un volume de 1 m3 pour chaque 8 g de gaz réfrigérant R-600a à l'intérieur de l'appareil. La quantité de gaz réfrigérant que votre appareil peut contenir est indiquée sur la plaque signalétique située à l'intérieur de l'appareil. Le gaz réfrigérant qui pourrait s'échapper des tuyaux risquerait de s'enflammer ou de provoquer des lésions oculaires. En cas de fuite de réfrigérant au niveau des tuyaux, n'approchez pas de flamme nue, éloignez tout obje

Si l'appareil de réfrigération est laissé vide pendant de longues périodes, mettez-le hors tension, faites-le dégivrer, nettoyez-le, laissez-le sécher et maintenez la porte ouverte afin d'éviter que des moisissures ne se développent à l'intérieur de l'appareil.

Consignes et symboles de sécurité importants : Veuillez suivre toutes les consignes de sécurité indiquées dans ce manuel. Ce manuel utilise les symboles de sécurité suivants.

Pratiques inadaptées ou dangereuses susceptibles de causer des blessures graves, voire mortelles, et des dommages matériels.

ATTENTION Pratiques inadaptées ou dangereuses susceptibles de causer des blessures graves et/ou des dommages matériels. REMARQUE Informations utiles qui aident l'utilisateur à comprendre ou à utiliser au mieux son réfrigérateur. Ces symboles d'avertissement ont pour but d'éviter tout risque de blessure pour vous ou d'autres personnes. Respectez-les en toutes circonstances. Lisez attentivement la présente section et conservez le manuel en lieu sûr afin de pouvoir vous y reporter ultérieurement.

Consignes de sécurité Mesures importantes de sécurité AVERTISSEMENT : risque d'incendie / matières inflammables

Lorsque vous positionnez l'appareil, assurez-vous que le cordon d'alimentation n'est ni endommagé, ni coincé. Ne placez pas plusieurs prises portables ou alimentations électriques portables à l'arrière de l'appareil. Remplissez l'appareil d'eau potable uniquement. Raccordez-le à une source d'eau potable uniquement. N'obstruez pas les ouvertures de ventilation à l'intérieur du réfrigérateur ou de la structure encastrée. N'utilisez pas d'appareil mécanique ni de dispositif susceptible d'accélérer le processus de décongélation, autres que ceux recommandés par le fabricant. N'endommagez pas le circuit frigorifique. N'utilisez pas d'appareils électriques à l'intérieur des compartiments de stockage des aliments de l'appareil, sauf si cela est recommandé par le fabricant. Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou ayant un manque d'expérience et de connaissances, à moins qu'elles soient surveillées ou qu'elles aient reçu les instructions nécessaires concernant l'utilisation de cet appareil de la part d'une personne responsable de leur sécurité. Cet appareil n'est pas destiné à être utilisé par des enfants de moins de 8 ans ou des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances, à moins qu'elles soient surveillées ou qu'elles aient reçu les instructions nécessaires concernant l'utilisation en toute sécurité de cet appareil et qu'elles comprennent les risques impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance de l'appareil ne doivent pas être effectués par des enfants sans surveillance. Les enfants de 3 à 8 ans sont autorisés à charger et décharger les appareils de réfrigération. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son fournisseur de service ou toute autre personne aux qualifications similaires afin d'é

Raccordez l'arrivée d'eau du réfrigérateur uniquement sur une source d'eau potable. Pour permettre le bon fonctionnement de la machine à glaçons, la pression de l'eau doit être comprise entre 206 et 861 kPa (30 et 125 psi). Pour une utilisation optimale de l'énergie, veuillez laisser tous les accessoires internes tels que les paniers, les tiroirs, les clayettes sur leur position indiquée par le fabricant. Pour optimiser la consommation d'énergie de cet appareil, laissez l'ensemble des clayettes, tiroirs et bacs dans leur position d'origine.

Mesures pour réduire la consommation d'énergie • •

Installez l'appareil dans une pièce sèche et fraîche, correctement ventilée. Vérifiez qu'il n'est pas exposé à la lumière directe du soleil et ne le placez jamais à proximité d'une source de chaleur (un radiateur par exemple). - Pour obtenir une meilleure efficacité énergétique, il est conseillé de ne pas bloquer les orifices de ventilation ou les grilles de l'appareil. - Laissez refroidir les aliments chauds avant de les placer à l'intérieur de l'appareil. - Placez les aliments surgelés dans le réfrigérateur pour les laisser décongeler. Les aliments surgelés peuvent ainsi servir à refroidir les aliments stockés dans le réfrigérateur. - Veillez à refermer la porte rapidement lorsque vous mettez des aliments dans le réfrigérateur ou lorsque vous les en sortez. - Ceci permet de réduire la formation de glace à l'intérieur du congélateur. - Nettoyez régulièrement l'arrière de votre réfrigérateur. La poussière augmente sa consommation d'énergie. - Ne baissez pas inutilement la température intérieure. - Vérifiez que le système d'évacuation de l'air à la base et à l'arrière du réfrigérateur n'est pas obstrué. Ne recouvrez pas les ouvertures de ventilation. - Laissez un espace suffisant tout autour de l'appareil (à droite, à gauche, à l'arrière et au-dessus) au moment de l'installation. Ceci vous permettra de réduire sa consommation d'énergie et ainsi vos factures.

Cet appareil est destiné à être utilisé dans les applications domestiques et similaires telles que : -

les zones de cuisine pour le personnel de magasins, de bureaux et d'autres environnements de travail ; les fermes et clients d'hôtels, motels et autres environnements de type résidentiel ; les environnements de type « chambres d'hôtes » ; les applications de restauration et similaires sans vente au détail.

Consignes de sécurité Symboles d'avertissement importants concernant le transport et le lieu d'installation de l'appareil

Veillez à ce qu'aucune pièce du circuit frigorifique ne soit endommagée pendant le transport ou l'installation de l'appareil. - Risque d'incendie ou de lésions oculaires en cas de fuite de réfrigérant. En cas de fuite, n'approchez pas de flamme nue ou de matière potentiellement inflammable et aérez la pièce pendant plusieurs minutes. - Cet appareil contient une faible quantité de réfrigérant isobutane (R-600a), un gaz naturel présentant une compatibilité écologique élevée, mais qui est aussi un combustible. Veillez à ce qu'aucune pièce du circuit frigorifique ne soit endommagée pendant le transport ou l'installation de l'appareil. Lors du transport et de l'installation du réfrigérateur, ne touchez pas les flexibles d'eau situés sur sa face arrière. - Cela pourrait endommager le réfrigérateur et rendre inutilisable le distributeur d'eau.

Avertissements importants concernant l'installation

N'installez pas le réfrigérateur dans un lieu humide ou dans un lieu où il est susceptible d'être en contact avec de l'eau. - Une détérioration de l'isolation sur des composants électriques est susceptible de provoquer une électrocution ou un incendie. N'installez pas le réfrigérateur dans un endroit exposé à la lumière directe du soleil ou à proximité d'une cuisinière, d'un appareil de chauffage ou d'autres appareils. Ne branchez pas plusieurs appareils sur la même multiprise. Le réfrigérateur doit toujours être branché sur une prise électrique indépendante dotée d'une tension nominale correspondant à celle figurant sur la plaque signalétique du réfrigérateur. - Vous obtiendrez de meilleurs résultats et éviterez également une surcharge des circuits électriques du domicile (risque d'incendie dû à une surchauffe des câbles). Ne branchez pas la fiche d'alimentation dans une prise murale mal fixée. - Cela risquerait d'entraîner une électrocution ou un incendie. N'utilisez pas de cordon d'alimentation craquelé ou endommagé sur sa longueur ou à l'une de ses extrémités. Ne pliez pas le cordon d'alimentation à l'excès et ne posez pas d'objets lourds dessus. Ne tirez pas ou ne pliez pas excessivement le cordon d'alimentation. Ne tordez pas ou ne nouez pas le cordon d'alimentation. N'accrochez pas le cordon d'alimentation sur un objet métallique, ne placez pas un objet lourd sur le cordon d'alimentation, n'insérez pas le cordon d'alimentation entre des objets, ou n'enfoncez pas le cordon d'alimentation dans l'espace situé derrière l'appareil.

Lorsque vous déplacez le réfrigérateur, assurez-vous de ne pas endommager ou rouler sur le cordon d'alimentation. - Risque d'électrocution ou d'incendie. Ne débranchez jamais le réfrigérateur en tirant sur le cordon d'alimentation. Maintenez toujours fermement la fiche pour la débrancher de la prise de courant. - Tout dommage causé au cordon est susceptible d'entraîner un court-circuit, un incendie et/ou une électrocution. N'utilisez pas d'aérosols à proximité du réfrigérateur. - L'utilisation d'aérosols à proximité du réfrigérateur peut provoquer une explosion ou un incendie. N'installez pas cet appareil près d'une source de chaleur ou d'un matériau inflammable. N'installez pas cet appareil dans un endroit où des fuites de gaz sont susceptibles de se produire. - Risque d'électrocution ou d'incendie. Ce réfrigérateur doit être correctement situé et installé conformément aux instructions fournies dans le présent manuel, avant d'être utilisé. Branchez la fiche d'alimentation dans la bonne position, de façon à ce que le cordon pende vers le bas. - Si vous branchez la fiche d'alimentation à l'envers, le câble est susceptible de se rompre et de provoquer un incendie ou une électrocution. Assurez-vous que la fiche d'alimentation n'est pas écrasée ou endommagée par l'arrière du réfrigérateur. Gardez les matériaux d'emballage hors de portée des enfants. - Il y a un risque d'asphyxie si un enfant place les matériaux d'emballage sur sa tête. N'installez pas cet appareil dans un lieu humide, huileux ou poussiéreux, ni dans un endroit exposé directement au soleil ou à l'eau (gouttes de pluie). - Une détérioration de l'isolation des composants électriques est susceptible de provoquer une électrocution ou un incendie. Ne montez pas sur l'appareil et ne placez pas d'objets (tels que du linge, des bougies allumées, des cigarettes allumées, de la vaisselle, des produits chimiques, des objets métalliques, etc.) sur celui-ci. - Le non-respect de cette consigne risque d'entraîner une é

Le fusible du réfrigérateur doit être changé par un technicien qualifié ou une société de services. - Le non-respect de cette consigne est susceptible de provoquer une électrocution ou des blessures corporelles.

Ne branchez pas la fiche d'alimentation si vous avez les mains mouillées. - Cela pourrait causer une électrocution. N'entreposez pas d'objets sur le dessus de l'appareil. - Lors de l'ouverture ou de la fermeture de la porte, les objets pourraient tomber et provoquer des blessures corporelles et/ou des dommages matériels. Ne placez pas vos mains, vos pieds ou des objets métalliques (baguettes, etc.) sous ou derrière le réfrigérateur. - Risque d'électrocution ou de blessures. - Les bords coupants sont susceptibles de provoquer des blessures corporelles. Ne touchez pas les parois intérieures du congélateur ni les produits qui y sont rangés si vous avez les mains mouillées. - Risque de gelures. Ne placez pas de récipient rempli d'eau sur le réfrigérateur. - En cas de renversement, cela pourrait entraîner un incendie ou une électrocution. Ne stockez pas d'objets ou de substances volatiles ou inflammables (benzène, diluant, propane, alcool, éther, GPL et toute autre substance similaire) dans le réfrigérateur. - Le réfrigérateur a été conçu exclusivement pour le rangement de produits alimentaires. - Cela pourrait entraîner un incendie ou une explosion.

Il est nécessaire de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. - Maintenez les doigts éloignés des zones contenant des « points de pincement ». Le jeu entre les portes et l'armoire doit nécessairement être faible. Soyez attentif lorsque vous ouvrez les portes si des enfants se trouvent dans la zone. Ne mettez pas vos doigts et veillez à ce que les enfants ne mettent pas leurs doigts entre les portes. - Tenez vos doigts éloignés des intervalles situés à gauche et à droite des portes. Veillez à ne pas avoir les doigts entre les portes avant de les ouvrir. Ne laissez pas les enfants se suspendre à la porte de l'appareil ou aux bacs des portes. Ils risqueraient de se blesser. Ne laissez pas les enfants entrer dans le réfrigérateur. Ils risqueraient de rester emprisonnés. Ne placez pas vos mains sous l'appareil. - Les bords coupants sont susceptibles de provoquer des blessures corporelles. Ne rangez pas de produits pharmaceutiques, chimiques ou sensibles aux températures dans le réfrigérateur. - Les produits nécessitant un contrôle strict de la température ne doivent pas être entreposés dans le réfrigérateur. Si l'appareil dégage une odeur chimique ou de la fumée, débranchez immédiatement la fiche d'alimentation et contactez votre centre de service Samsung Electronics. En cas de traces de poussière ou d'eau dans le réfrigérateur, débranchez la fiche d'alimentation et contactez votre centre de service Samsung Electronics. - Sinon, il existe un risque d'incendie. Ne laissez pas les enfants monter sur un tiroir. - Le tiroir risquerait de se casser et de provoquer leur chute. Ne laissez pas les portes du réfrigérateur ouvertes lorsque l'appareil n'est pas sous surveillance afin d'éviter qu'un enfant ne se glisse à l'intérieur de l'appareil. Ne laissez pas les bébés ou les enfants aller à l'intérieur d'un tiroir. - Risque d'étouffement ou de blessures corporelles. Ne remplissez pas trop le réfrigérateur en aliments. - Lors de l'ouverture de l

Ne montez pas sur l'appareil et ne placez pas d'objets (tels que du linge, des bougies allumées, des cigarettes allumées, de la vaisselle, des produits chimiques, des objets métalliques, etc.) sur celui-ci. Le non-respect de cette consigne risque d'entraîner une électrocution, un incendie, des problèmes avec l'appareil ou des blessures. Ne placez pas de récipient rempli d'eau sur l'appareil. - En cas de renversement, cela pourrait entraîner un incendie ou une électrocution. Ne fixez jamais directement l'ampoule DEL UV pendant une période prolongée. - Cela risquerait d'entraîner une fatigue oculaire due aux rayons ultraviolets. Ne placez pas la clayette à l'envers. La butée des clayettes ne fonctionnerait pas. - Cela pourrait provoquer des blessures corporelles dues à la chute de la clayette en verre. Si une fuite de gaz est détectée, évitez toute flamme nue ou source potentielle d'inflammation et aérez pendant plusieurs minutes la pièce dans laquelle se trouve l'appareil. - Ne touchez pas l'appareil ou le cordon d'alimentation. - N'utilisez pas de ventilateur. - Une étincelle risquerait de provoquer une explosion ou un incendie. Serrez les bouteilles les unes contre les autres pour éviter qu'elles ne tombent. Cet appareil est destiné au rangement des aliments dans un environnement domestique uniquement. Ne mettez jamais les doigts ni d'autres objets dans l'orifice du distributeur d'eau, le conduit d'écoulement et le bac à glaçons. - Cela pourrait provoquer des blessures corporelles ou des dommages matériels. Ne tentez pas de réparer, démonter ou modifier le réfrigérateur vous-même. N'utilisez aucun fusible (tel que du cuivre, un câble d'acier, etc.) autre qu'un fusible standard. Si le réfrigérateur doit être réparé ou réinstallé, contactez le centre de service le plus proche. - Le non-respect de cette consigne risque d'entraîner une électrocution, un incendie, des problèmes avec l'appareil ou des blessures. Si le réfrigérateur dégage une odeur de brûlé ou de la fumé

Veuillez jeter le matériel d'emballage de cet appareil dans le respect de l'environnement. Assurez-vous qu'aucun des tuyaux situés à l'arrière du réfrigérateur n'est endommagé avant sa mise au rebut. Le gaz réfrigérant utilisé est le R-600a ou R-134a. Vérifiez le gaz réfrigérant utilisé dans votre réfrigérateur sur l'étiquette du compresseur située à l'arrière de l'appareil ou sur l'étiquette signalétique située à l'intérieur du réfrigérateur. Si ce réfrigérateur contient du gaz inflammable (gaz réfrigérant R-600a), veuillez contacter les autorités locales pour obtenir des renseignements sur la mise au rebut en toute sécurité de votre appareil. Lors de la mise au rebut de ce réfrigérateur, retirez la porte/les joints de porte ainsi que le loquet de la porte afin que des petits enfants ou des animaux ne puissent pas se retrouver enfermés à l'intérieur. Il est nécessaire de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. Un enfant risquerait de se retrouver emprisonné à l'intérieur, de se blesser ou de s'asphyxier. - Les enfants risqueraient de se retrouver emprisonnés à l'intérieur, de se blesser et de s'asphyxier. Du cyclopentane est utilisé comme isolant. Les gaz utilisés pour l'isolation nécessitent une procédure d'élimination spéciale. Pour savoir comment mettre cet appareil au rebut dans le respect de l'environnement, veuillez contacter les autorités locales. Conservez tous les matériaux d'emballage hors de portée des enfants, car ils présentent un danger pour ces derniers. - Un enfant pourrait s'asphyxier s'il met sa tête dans un sac.

Conseils complémentaires pour une utilisation appropriée •

En cas de coupure de courant, appelez le bureau local de votre fournisseur d'électricité afin de connaître la durée prévue de la coupure. - La plupart des coupures de courant qui sont corrigées dans l'heure ou dans les deux heures qui suivent n'affectent pas les températures du réfrigérateur. Cependant, il est recommandé de limiter le nombre d'ouvertures de la porte pendant l'absence de courant. - Si la coupure de courant dure plus de 24 heures, retirez et jetez tous les aliments surgelés. Le réfrigérateur pourrait ne pas fonctionner d'une manière constante (possibilité de décongélation des aliments surgelés ou de hausse trop importante de la température à l'intérieur du compartiment d'aliments surgelés) s'il est placé pendant une période prolongée dans des pièces dont la température ambiante est constamment en dessous des températures pour lesquelles il a été conçu. En cas de présence d'aliments particuliers, les conserver réfrigérés peut avoir un effet négatif sur leur conservation en raison de leurs propriétés. Votre appareil est équipé de la fonction de dégivrage automatique, ce qui veut dire que vous n'avez pas besoin de le dégivrer manuellement. Le dégivrage se fera automatiquement. L'augmentation de la température pendant le dégivrage reste conforme aux normes ISO. Si vous souhaitez éviter toute augmentation excessive de la température des aliments surgelés pendant le dégivrage de l'appareil, emballez-les dans plusieurs couches de papier (un journal par exemple). Ne recongelez pas un aliment qui a complètement décongelé.

La température de la/des parties à deux étoiles ou du/des compartiments qui possèdent le symbole deux étoiles ( ) est légèrement plus élevée que celle de l'autre/des autres compartiments du congélateur. La/Les parties ou le/les compartiments à deux étoiles sont basé(e)s sur les instructions et/ou l'état lors de la livraison.

Instructions concernant la règlementation DEEE Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) (Applicable aux pays disposant de systèmes de collecte séparés) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets.  Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets. Pour plus d'informations sur les engagements de Samsung en matière d'environnement et les obligations légales relatives à l'appareil (par exemple, la directive REACH ou celles portant sur les DEEE et les batteries), consultez notre page relative au développement durable accessible via www.samsung.com. (Uniquement pour les appareils commercialisés dans les pays européens et au Royaume-Uni)

Installation Avant toute utilisation, respectez scrupuleusement ces consignes pour assurer une installation adéquate du réfrigérateur et éviter les accidents.

N'utilisez ce réfrigérateur que conformément à l'usage auquel il est destiné, tel que décrit dans ce manuel. Toute opération d'entretien doit être effectuée par un technicien qualifié. Mettez au rebut les matériaux d'emballage de l'appareil conformément aux réglementations locales. Pour éviter tout risque d'électrocution, débranchez la fiche d'alimentation avant tout entretien ou remplacement de pièces.

Installation Présentation rapide du réfrigérateur L'apparence réelle du réfrigérateur et les composants fournis avec votre réfrigérateur peuvent différer des illustrations présentes dans ce manuel, en fonction du modèle et du pays. B

01 Pichet à remplissage automatique ** 02 Distributeur d'eau ** 03 Zone de boissons *

A. Réfrigérateur B. Centre de boissons ** C. Congélateur D. Cool Select+ (Température réglable+)

04 Caméra * 05 Filtre désodorisant à UV * 06 Clayette à retrait rapide 07 Filtre à eau ** 08 Distributeur de la machine à glaçons * 09 Machine à glaçons automatique ** 10 Panneau principal * (modèles généraux) * Modèles applicables uniquement ** Modèles avec distributeur uniquement REMARQUE • • • • • •

Pour une bonne efficacité énergétique, veillez à ce que les clayettes, tiroirs et bacs soient placés dans leur position d'origine. Lorsque vous fermez la porte, assurez-vous que la section à charnière verticale est correctement positionnée afin d'éviter que l'autre porte ne soit rayée. Si la section à charnière verticale est inversée, remettez-la dans la bonne position, puis fermez la porte. Il se peut que de l'humidité apparaisse parfois sur la section à charnière verticale. Si vous fermez une porte trop fort, il est possible que l'autre porte s'ouvre. Si la lampe à DEL interne ou externe est hors service, contactez un centre de service Samsung local.

Installation Bacs de la porte Votre réfrigérateur est livré avec différents types et tailles de bacs de porte. Si les bacs de la porte de votre réfrigérateur ont été emballés séparément, aidez-vous de l'illustration ci-dessous pour positionner les bacs de façon appropriée.

L'apparence réelle du réfrigérateur et les composants fournis avec votre réfrigérateur peuvent différer des illustrations présentes dans ce manuel, en fonction du modèle et du pays.

Installation étape par étape ÉTAPE 1 Choisir un site d'installation Le site d'installation doit : • posséder une surface solide et plane, sans moquette ni revêtement de sol pouvant obstruer la ventilation ; • être à l'abri de la lumière directe du soleil ; • disposer d'un espace adéquat pour ouvrir et fermer la porte ; • être éloigné de toute source de chaleur ; • laisser un espace suffisant pour effectuer des travaux de maintenance et d'entretien ;

Installation Dégagement Pour connaître les exigences en matière d'espace d'installation, reportez-vous aux illustrations et tableaux suivants. B

 A. Profondeur B. Largeur C. Hauteur (sans charnière) D. Hauteur totale E. Hauteur (avec charnière)

Recommandation : supérieur à 50 mm

Les mesures indiquées dans les tableaux peuvent légèrement varier des mesures réelles, en fonction de la méthode de mesure et d'arrondissement utilisée.

Installation ÉTAPE 2 Sol Si votre entrée ne permet pas le passage du réfrigérateur à cause de sa taille, reportez-vous à la section ÉTAPE 3 Retrait des portes pour passer l'entrée. REMARQUE Afin de ne pas détériorer le sol, assurez-vous que les pieds avant de mise à niveau sont en position verticale. • La surface d'installation doit supporter le poids d'un réfrigérateur plein. • Pour protéger le sol, posez un grand bout de carton le long du chemin jusqu'à l'emplacement final d'installation de votre réfrigérateur. • Lorsque le réfrigérateur se trouve dans sa position finale, ne le déplacez plus sauf si cela est nécessaire pour protéger le sol. Si vous devez déplacer le réfrigérateur, placez du carton épais ou un morceau de vieille moquette le long du chemin de transport.

ÉTAPE 3 Retrait des portes pour passer l'entrée Si votre entrée ne permet pas le passage du réfrigérateur jusqu'à votre maison ou votre cuisine à cause de sa taille, suivez ces instructions pour retirer puis réinstaller les portes du réfrigérateur. Si vous n'avez pas besoin de retirer les portes, reportez-vous à la procédure d'installation en page 33.

Débranchez le cordon d'alimentation du réfrigérateur avant de retirer les portes. Outils requis (non fournis)

 Clé à douille 3/8'' (10 mm)

 Clé hexagonale /4'' (5 mm) 1

Démontage des portes du réfrigérateur

tournevis cruciforme pour retirer les vis (x3) au niveau du cache supérieur. Tirez vers le haut et retirez le cache supérieur avec les connecteurs.

la porte gauche. La position des connecteurs diffère selon le modèle.

Ne retirez pas les deux portes simultanément. Assurez-vous de retirer une porte après l'autre. En cas de non-respect de cette consigne, l'une des portes peut tomber et vous blesser. • Assurez-vous que le réfrigérateur est hors tension avant de débrancher les connecteurs.

porte gauche, comme indiqué. - Cette étape ne s'applique pas aux modèles qui ne sont pas équipés du pichet à remplissage automatique et du distributeur d'eau.

4. Tirez doucement et progressivement le collier. Pour éviter toute blessure aux doigts, n'exercez pas de force brusque sur le collier.

 5. Tirez le collier vers le haut pour le retirer.

porte, tirez vers le haut et retirez la charnière supérieure. Veillez à ne pas endommager les connecteurs de câble lorsque vous retirez la charnière.

la retirer. N'exercez pas une force excessive sur la porte. La porte pourrait tomber et provoquer des blessures corporelles. 8. Déposez la porte sur une surface plane.

porte, sauf l'étape 3. Il n'y a pas de tube d'eau sur la porte droite. - L'étape 2 ne s'applique pas aux modèles qui ne sont pas équipés de la porte vitrine.

Installation Démonter les portes du congélateur

Assurez-vous de retirer les portes du réfrigérateur avant celles du congélateur. Soyez prudent lorsque vous débranchez les connecteurs du bas. 1. Ouvrez la porte du congélateur.

Après avoir réinstallé les portes, assurez-vous que tous les connecteurs électriques sont correctement branchés. Les portes du congélateur doivent être réinstallées avant celles du réfrigérateur. Veillez à ne pas endommager et à ne pas monter sur les fils pendant ce processus.

Une fois installé, le réfrigérateur doit être mis de niveau sur un sol plan et solide. Si vous ne mettez le réfrigérateur de niveau, cela risque d'endommager le réfrigérateur ou d'engendrer des blessures corporelles. Pour mettre le réfrigérateur de niveau, ce dernier doit être vide. Assurez-vous qu'il ne reste aucun aliment à l'intérieur du réfrigérateur. Pour des raisons de sécurité, l'avant doit être légèrement plus élevé que l'arrière.

Mettez le réfrigérateur de niveau à l'aide des vis spéciales (vis de mise à niveau) sur les pieds avant. Utilisez un tournevis à tête plate pour tourner les vis de mise à niveau. Insérez un tournevis à tête plate dans la vis de mise à niveau du pied avant gauche ou droit. Faites tourner la vis de mise à niveau dans le sens horaire pour remonter le pied ou dans le sens antihoraire pour l'abaisser.

 Réglage de la hauteur à l'arrière (modèles applicables uniquement) Si vous devez rehausser l'arrière du réfrigérateur pour le mettre de niveau, vous pouvez utiliser le (ou les) patins de mise à niveau fournis. Suivez les instructions pour rehausser l'arrière du réfrigérateur.

Insérez un seul circlip. Si vous insérez deux circlips ou plus, ils peuvent glisser ou provoquer un bruit de frottement. Tenez les circlips hors de portée des enfants et conservez-les pour une utilisation ultérieure. Ne soulevez pas la porte excessivement. La porte peut entrer en contact avec le cache supérieur et l'endommager. 36

Si le circlip est placé au-dessus de l'œillet, la porte du réfrigérateur peut faire du bruit lors de son ouverture ou sa fermeture.

Réglage de la hauteur des portes du congélateur (modèles applicables uniquement) • • •

Avant d'aligner la hauteur des portes, vérifiez que le réfrigérateur est de niveau. Utilisez les pieds de mise à niveau à cette fin. Vous pouvez régler la hauteur des deux portes du congélateur à l'aide du levier situé sur la charnière inférieure. Ouvrez la porte, soulevez-la légèrement, puis faites tourner le levier vers la gauche ou la droite pour régler la hauteur.

 Réglage de l'écart entre les portes du réfrigérateur et le corps principal de l'appareil (modèles applicables uniquement) •

Vous pouvez régler l'écart entre les deux portes du réfrigérateur et le corps principal de l'appareil. Pour ce faire, utilisez le boulon de réglage situé en bas du compartiment réfrigérateur. Soulevez le joint de la porte pour révéler le boulon de réglage en-dessous du joint. Utilisez la clé hexagonale de 4 mm pour régler l'écart.

Veillez à fixer correctement le joint. Sinon, l'air froid risque de s'échapper du réfrigérateur.

Installation Réglage de l'écart entre les portes et le corps principal du réfrigérateur (modèles applicables uniquement) Vous pouvez régler l'écart entre les quatre portes et le corps principal du réfrigérateur à l'aide de la molette de réglage. (Reportez-vous à l'illustration pour connaître l'emplacement de la molette de réglage.)

Vous devez utiliser les flexibles neufs fournis avec l'appareil et ne pas réutiliser les anciens. Le tuyau d'eau doit être raccordé par un technicien qualifié. La garantie de votre réfrigérateur ne couvre pas l'installation du tuyau d'eau. L'installation du tuyau d'eau sera effectuée à vos frais, sauf si les coûts d'installation sont compris dans le prix du revendeur. Samsung n'assume aucune responsabilité pour l'installation du tuyau d'eau. Si des fuites d'eau surviennent, prenez contact avec l'installateur du tuyau d'eau.

Pour raccorder le tuyau d'eau froide au flexible de filtrage de l'eau :

Assurez-vous que le flexible de filtrage de l'eau est raccordé au tuyau d'une source d'eau froide potable. S'il est relié au tuyau d'eau chaude, cela risquerait d'entraîner un dysfonctionnement du purificateur.

Le tuyau d'eau doit être réparé par un technicien qualifié. Si vous observez une fuite d'eau, prenez contact avec un centre de service Samsung local ou avec l'installateur du tuyau d'eau.

ÉTAPE 7 Réglages initiaux En effectuant les étapes suivantes, le réfrigérateur doit fonctionner entièrement. 1. Branchez le cordon d'alimentation dans la prise murale pour allumer le réfrigérateur. 2. Ouvrez la porte et vérifiez si l'éclairage à l'intérieur s'allume. 3. Réglez la température sur la valeur la plus basse et patientez environ une heure. Le congélateur est alors légèrement réfrigéré et le moteur tourne doucement. 4. Attendez jusqu'à ce que le réfrigérateur atteigne la température réglée. Le réfrigérateur est désormais prêt à l'emploi. Température recommandée : Réfrigérateur à 3 °C / Congélateur à -19 °C (Le réglage de température optimal pour chaque compartiment dépend de la température ambiante.)

ÉTAPE 8 Vérification finale Lorsque l'installation est terminée, vérifiez les points suivants : • Le réfrigérateur est branché sur une prise électrique et correctement mis à la terre. • Le réfrigérateur est installé sur une surface plane et de niveau, à une distance suffisante des parois et des meubles. • Le réfrigérateur est de niveau et positionné fermement au sol. • La porte s'ouvre et se ferme sans problèmes et l'éclairage intérieur s'allume automatiquement dès que vous ouvrez la porte.

Opérations Panneau principal Modèles généraux

Affiche le menu, les réglages et d'autres informations. •

Lorsque l'écran est éteint, appuyez sur n'importe quel bouton pour le rallumer. Appuyez sur ou sur pour naviguer vers la gauche et vers la droite. Appuyez sur OK pour confirmer votre sélection. Laissez votre doigt appuyé sur OK pour passer en mode AP (Point d'accès). (Pour en savoir plus, reportez-vous à la section « SmartThings > Pour commencer » en page 51.)

Si la porte est laissée ouverte pendant 5 minutes, l'éclairage intérieur clignote pendant 5 minutes puis s'éteint. Le but est d'indiquer aux utilisateurs sourds et malentendants qu'une porte est ouverte. Veuillez noter que ce comportement de l'appareil est tout à fait normal. Lorsque vous changez la température sur l'écran, ce dernier affiche la température actuelle à l'intérieur du réfrigérateur, jusqu'à ce que la température atteigne la valeur que vous avez réglée. Ensuite, l'écran affiche la nouvelle température réglée. Veuillez noter qu'il faut prévoir du temps avant que le réfrigérateur atteigne la nouvelle température. Ceci est tout à fait normal. Pendant ce temps, vous ne devez pas régler de nouveau la température.

Utilisation du panneau principal 1. Appuyez sur l'un des boutons ( , OK ou ) pour rallumer l'écran.

Lorsque la porte du réfrigérateur est exposée à des chocs, la luminosité de l'écran peut changer temporairement. Il s'agit d'une caractéristique normale du panneau d'affichage. La luminosité reviendra à la normale une fois la porte fermée et n'indique pas de dysfonctionnement du produit.

Opérations 01 Écran d'accueil • Appuyez doucement sur l'application ou le widget de votre choix pour le/la lancer. • Sur l'écran d'accueil, vous pouvez ajouter ou supprimer des éléments tels que des applications, des widgets, des images, des vidéos, des dessins et des textes. • Gardez votre doigt appuyé sur un élément pour passer en mode Éditer. En mode Éditer, vous pouvez faire glisser et déposer un élément vers un nouvel emplacement sur l'écran d'accueil. Lorsque vous déplacez l'élément vers un nouvel emplacement, l'élément devient rouge si l'emplacement n'est pas disponible. 02 Boutons programmables 01

01 Bixby - Appuyez dessus pour utiliser Bixby. 02 Gestionnaire des tâches - Appuyez dessus pour ouvrir le Gestionnaire des tâches. 03 Accueil - Appuyez dessus pour ouvrir l'écran Accueil. 04 Retour - Appuyez dessus pour revenir à l'écran précédent. 05 Notification - Appuyez dessus pour afficher le Panneau d'affichage rapide. 06 Masquer/Afficher - Appuyez dessus pour masquer ou afficher les boutons programmables. - Le bouton Masquer/Afficher n'apparaît que lorsqu'une application est active.

Gestionnaire de réfrigérateur Sur l'écran d'accueil, appuyez sur l'application Fridge Manager (Gestionnaire de réfrigérateur). • Vous pouvez régler la température ou les modes de votre choix pour chaque compartiment. • Pour obtenir des informations plus détaillées sur l'application Gestionnaire de réfrigérateur, consultez le manuel en ligne. • Pour accéder au manuel en ligne depuis votre réfrigérateur Family Hub, appuyez sur Setting (Réglage) > Help & Contact Us (Aide et Nous contacter) > Online Manual (Manuel en ligne). Réinitialisation de l'affichage (modèles applicables uniquement) Si vous observez un symptôme anormal sur l'écran, essayez de réinitialiser l'affichage. Cette opération peut permettre de résoudre le symptôme.

La fonction Ouverture automatique de la porte peut ne pas fonctionner correctement si vous ouvrez et fermez la porte de manière répétée. Ne poussez pas la porte ou forcez l'arrêt lorsqu'elle s'ouvre automatiquement. Cela risque d'entraîner un dysfonctionnement de l'appareil. - Faites attention à ne pas vous heurter aux portes lorsqu'elles s'ouvrent automatiquement.

Si la porte ne s'ouvre pas après l'avoir ouvert à plusieurs reprises, attendez environ une minute, puis réessayez. (Il pourrait s'avérer difficile d'ouvrir la porte juste après l'avoir fermée en raison du changement de pression d'air qui se produit à l'intérieur du réfrigérateur lorsque vous ouvrez et fermez la porte.) Si vous touchez accidentellement le capteur, la porte peut s'ouvrir. Vérifiez qu'elle est fermée.

Fonction Vue IA de l'intérieur (modèles applicables uniquement) • •

La fonction Vue IA de l'intérieur ne prend pas en charge la gestion des aliments pour le congélateur. Pour les modèles Family Hub, appuyez sur AI Vision Inside (Vue IA de l'intérieur) > Settings (Réglages) > AI food recognition guide (Guide de reconnaissance des aliments par l'IA) pour consulter le guide d'utilisation. •

Vous pouvez gérer les aliments qui entrent et sortent du réfrigérateur à l'aide de la caméra située sur la partie supérieure du réfrigérateur. - Pour pouvoir utiliser cette fonction, votre appareil doit être connecté à un réseau via l'application SmartThings. - Vous devez effectuer la configuration initiale de la caméra pour pouvoir l'utiliser. Elle vérifie les aliments conservés sur les clayettes du réfrigérateur et dans les bacs de la porte, ou vous avertit lorsque des aliments approchent de leur date d'expiration. Lorsque vous ouvrez la porte du réfrigérateur, nous vous recommandons de n'ajouter ou de ne retirer des aliments dans le réfrigérateur qu'après avoir entendu le signal sonore de reconnaissance. Faites une petite pause ou bougez lentement dans le champ de vision de la caméra. - Si vous placez plusieurs aliments dans le réfrigérateur en même temps, ils seront enregistrés comme un seul aliment. Veillez donc à les placez un par un. - Lorsque vous sortez un aliment, laissez le même côté exposé face à la caméra que le côté exposé lorsque vous l'avez ajouté. De plus, il ne doit pas être couvert à plus de 65 %.

ATTENTION Ne vous rapprochez pas de la caméra. Dans le cas contraire, votre corps sera photographié. • Si vous ne souhaitez pas utiliser la fonction Vue IA de l'intérieur, désactivez la caméra de vision IA dans les réglages de l'application Vue IA de l'intérieur ou couvrez la caméra de vision IA avec un autocollant.

Si les éclairages du réfrigérateur sont désactivés ou que l'environnement autour est sombre, sa vitesse de reconnaissance peut être ralentie. Assurez-vous que les caractéristiques d'un élément que vous ajoutez, comme un aliment, sont clairement visibles (donc clairement distinctibles par rapport aux autres articles), ce qui peut améliorer la précision de correspondance des éléments entrants/sortants. Vous pouvez écrire en grosses lettres noires le nom des aliments placés dans des récipients, afin de favoriser la reconnaissance des éléments entrants/sortants.

Pichet d'eau (Pichet à remplissage automatique) (modèles applicables uniquement) Vous avez toujours de l'eau froide purifiée dans l'Pichet à remplissage automatique. Vous pouvez mettre du thé ou des fruits dans l'infuseur pour déguster diverses eaux infusées que vous aimez. 01 Couvercle 02 Support de l'infuseur 03 Infuseur 04 Corps

Opérations Remplissage du pichet d'eau

Ne mettez pas vos doigts dans la machine à glaçons. Ne versez pas d'eau directement dans le bac à glaçons pour la faire geler. Cela risquerait d'endommager le bac à glaçons. Si vous laissez la porte ouverte trop longtemps, les glaçons contenus dans le bac peuvent fonder et former un bloc. Si les glaçons dans le bac à glaçons ont fondu (en raison d'une panne de courant, etc.), videz le bac à glaçons. Si vous ne respectez pas cette consigne, le bac à glaçons peut se casser lorsque l'eau recongèle. Lorsque la fonction Glaçons est activée, la machine à glaçons continue à fabriquer des glaçons même si aucun bac à glaçons n'est installé. Pensez à désactiver la fonction si vous ne souhaitez pas fabriquer des glaçons. REMARQUE

Videz le bac à glaçons régulièrement. - Les glaçons nouvellement fabriqués peuvent former un bloc avec les anciens glaçons et ces derniers peuvent adhérer au bac à glaçons. La taille, la forme et la transparence des glaçons peuvent varier en fonction de la pression d'eau et des conditions d'utilisation (par ex. la température ambiante, la température du congélateur et la fréquence d'ouverture de la porte). Il se peut que vous entendiez un bruit lorsque des glaçons tombent dans le bac à glaçons. Pour éviter de faire tomber le bac à glaçons, assurez-vous de le prendre à deux mains lorsque vous le retirez du congélateur. •

Assurez de placer la plaquette pour la machine à glaçons ronds pour whisky dans le bon sens et ne la confondez pas avec la plaquette pour la machine à glaçons carrés. - La machine à glaçons risque d'arrêter la fabrication de glaçons ronds pour whisky si vous retirez la plaquette de glaçons ronds pour whisky du bac à glaçons ou si elle est insérée dans le mauvais sens. - Le côté du tapis et du bac à glaçons qui porte la mention « Rear » (Arrière) doit être dans le même sens.

Vérifiez la position du bac à glaçons avant d'utiliser chaque machine à glaçons. - Placez le bac à glaçons contre le mur juste en dessous de la machine à glaçons. Si le bac à glaçons n'est pas placé juste en dessous de la machine à glaçons, cette dernière risque de ne pas fabriquer de glaçons.

Placez le bac à glaçons sous la machine à glaçons, avec le côté portant la mention « REAR » (ARRIÈRE) orienté vers l'arrière. Placez le support de la pelle à glaçons à l'avant du bac à glaçons.

ATTENTION Il se peut que la fabrication de glaçons ne fonctionne pas si le support de la pelle à glaçons et le bac à glaçons ne sont pas positionnés correctement.

La conception générale et/ou les accessoires peuvent varier selon le modèle. Si les glaçons ne s'écoulent pas, vérifiez d'abord l'état de la machine à glaçons en utilisant le bouton Test situé en bas de la machine à glaçons. Appuyez sur le bouton Test situé à l'arrière de la machine à glaçons. Vous entendrez une mélodie (sonnerie) lorsque vous appuierez sur le bouton. Vous entendrez une deuxième mélodie si la machine à glaçons fonctionne correctement. Il est tout à fait normal que les glaçons s'accumulent sur un côté du distributeur. Répartissez les glaçons de manière homogène dans le distributeur pour pouvoir fabriquer plus de glaçons.

Si le tuyau d'eau est laissé non raccordé, le robinet d'eau peut produire un bourdonnement avec le temps. Si tel est le cas, assurez-vous de désactiver la fonction de fabrication de glaçons. Si la mélodie pour la fabrication de glaçons retentit plusieurs fois, prenez contact avec l'installateur du tuyau d'eau ou avec le centre de service Samsung local. Ne placez pas d'aliments dans le bac à glaçons. Les aliments surgelés peuvent endommager la machine à glaçons, en particulier lors de l'ouverture ou la fermeture de la porte. Lorsque l'alimentation est rétablie sur le réfrigérateur après une panne de courant, le bac à glaçons peut contenir un mélange de glaçons fondus et coincés, ce qui peut entraîner un mauvais fonctionnement de la machine à glaçons. Pour éviter cela, assurez-vous de vider le bac à glaçons avant d'utiliser le réfrigérateur. Ne mettez pas les doigts ni d'autres objets dans la machine à glaçons. Cela peut provoquer des blessures corporelles ou des dommages matériels. Les glaçons stockés dans le congélateur pendant une période prolongée deviennent plus petits puis forment de gros blocs de glace en raison du phénomène de sublimation. Par conséquent, si vous ne comptez pas utiliser la machine à glaçons pendant une longue période, désactivez-la et videz le bac à glaçons. Utilisez uniquement les nouveaux kits de flexibles fournis avec l'appareil. Ne réutilisez pas un ancien kit de flexibles.

Opérations Distributeur de la machine à glaçons (modèles applicables uniquement) 01 Couvercle du bac de glaçons 02 Distributeur de glaçons (intérieur) 03 Poignée du bac à glaçons 04 Bac à glaçons

Si vous n'avez pas besoin de fabriquer de glaçons, vous pouvez retirer le distributeur de la machine à glaçons pour faire plus de place dans le congélateur. • Nettoyez le distributeur de la machine à glaçons avant de l'utiliser pour la première fois. - N'utilisez pas le distributeur de la machine à glaçons dans des fours à micro-ondes et ne le stérilisez pas avec de la chaleur. Cela entraînerait une déformation du produit. 1. Remplissez le distributeur de glaçons avec de l'eau. Si vous le remplissez trop, les glaçons risquent de former un bloc et de ne pas tomber en cubes. 2. Pour retirer des glaçons du distributeur de glaçons, tenez le distributeur de glaçons sur les deux extrémités et pivotez-le légèrement. - En fonction du niveau de congélation des glaçons, il se peut qu'ils ne tombent pas tous en même temps. - Les boissons autres que de l'eau (par exemple du thé vert ou du lait) risquent de ne pas adhérer au distributeur et de ne pas bien tomber.

AVERTISSEMENT Utilisez uniquement de l'eau potable pour fabriquer des glaçons.

Ne versez pas d'eau directement dans le bac à glaçons pour la faire geler. Cela risquerait d'endommager le bac à glaçons. Après avoir nettoyé le distributeur de la machine à glaçon, séchez complètement toutes les pièces avant utilisation. - Nettoyez le distributeur de la machine à glaçons une fois toutes les une à deux semaines.

Maintenance Manipulation et entretien Bac à glaçons (modèles applicables uniquement) Si vous ne distribuez pas de glaçons pendant une période prolongée, les glaçons peuvent former un bloc dans le bac. Si cela se produit, retirez le bac à glaçons et videz-le.

Pour éviter tout risque de blessure, assurez-vous de nettoyer la glace ou l'eau qui est tombée au sol. Pour éviter les accidents et les blessures, ne laissez pas les enfants jouer avec le distributeur d'eau ou la machine à glaçons. Utilisez uniquement le bac à glaçons fourni. L'utilisation de bacs à glaçons de tiers peut entraîner une défaillance du système. REMARQUE

Il est normal que la machine à glaçons fasse du bruit pendant le processus de fabrication de glaçons.

Pichet à remplissage automatique (modèles applicables uniquement)

la vis fixant le cache (A). (modèles applicables uniquement) - Cette étape ne s'applique qu'à la porte droite du congélateur (porte Cool Select+ (Température réglable+)). A

applicables uniquement) - Cette étape ne s'applique qu'à la porte droite du congélateur (porte Cool Select+ (Température réglable+)).

la porte d'une main, utilisez un tournevis à tête plate ou une clé hexagonale pour appuyer sur l'axe. Assurez-vous de bien tenir la porte afin d'éviter qu'elle ne tombe.

porte, sauf les étapes 2 et 3.

 Réinstallation des portes du congélateur

porte, sauf les étapes 3 et 4.

Remettre en place les portes du réfrigérateur

porte. - L'étape 5 ne s'applique pas aux modèles qui ne sont pas équipés de la porte vitrine.

inférieure, tout en la poussant dans le sens de la flèche.

Veillez à ne pas endommager et à ne pas monter sur les fils pendant ce processus.

Installation 2. Tout en appuyant sur l'axe de la charnière, placez la porte de manière à ce que l'axe de la charnière soit en-dessous de l'orifice de l'axe dans la charnière centrale. Relâchez l'axe de la charnière afin qu'il pénètre dans l'orifice de l'axe.

connecteurs du bas dans le sens des flèches. (modèles applicables uniquement) - Cette étape ne s'applique qu'à la porte droite du congélateur (porte Cool Select+ (Température réglable+)).

cruciforme. Veillez à ne pas endommager et à ne pas marcher sur les connecteurs. (modèles applicables uniquement) - Cette étape ne s'applique qu'à la porte droite du congélateur (porte Cool Select+ (Température réglable+)).

90 degrés, insérez l'axe de la charnière centrale dans l'orifice en bas de la porte.

haut du réfrigérateur, puis insérez l'axe de la charnière dans l'orifice supérieur de la porte. Assurez-vous que les câbles au niveau de la porte passent à travers l'orifice dans l'axe de la charnière.

 3. Insérez le collier dans le sens de la flèche.

 4. Poussez le collier vers l'arrière, comme indiqué.

Installation 5. Branchez les connecteurs de câble.

Assurez-vous que les connecteurs de câble sont correctement branchés. Sinon, l'écran ne fonctionnera pas. 6. Raccordez le tuyau d'eau. - Cette étape ne s'applique pas aux modèles qui ne sont pas équipés du pichet à remplissage automatique et du distributeur d'eau.

Pour éviter les fuites d'eau, assurez-vous que les clips rouges serrent correctement le coupleur. Tenez les clips hors de portée des enfants.

par l'avant, puis appuyez sur l'arrière du cache pour le mettre en position. Ensuite, serrez les vis (x3).

ÉTAPE 4 Mise à niveau du réfrigérateur Réglage de la hauteur à l'avant

du patin de mise à niveau.

 3. Fixez le patin de mise à niveau au sol.

l'arrière, fixez un autre patin de mise à niveau par-dessus le premier. REMARQUE • •

Vous pouvez ignorer cette étape si vous pouvez mettre le réfrigérateur de niveau à l'aide d'un patin de fixation unique. Assurez-vous que les nervures sur le premier patin de mise à niveau sont insérées dans les rainures du deuxième patin de mise à niveau.

ÉTAPE 5 Réglage de la hauteur des portes Réglage de la hauteur à l'aide du levier destiné à cet effet (modèles applicables uniquement) • •

Avant d'aligner la hauteur des portes, vérifiez que le réfrigérateur est de niveau. Utilisez les pieds de mise à niveau à cette fin. Vous pouvez utiliser le levier de réglage de la hauteur situé en bas de la porte droite du réfrigérateur. Ouvrez la porte droite du congélateur après avoir fermé les deux portes du réfrigérateur, puis utilisez le levier pour régler la hauteur des portes.

Tournez le levier de réglage de la hauteur (A) jusqu'à ce que les deux portes soient alignées en haut. Tournez le levier vers le HAUT (comme indiqué) pour relever la porte droite et tournez le vers le BAS (comme indiqué) pour abaisser la porte. Soulevez légèrement la porte du réfrigérateur pour faciliter l'alignement. La hauteur maximale réglable est de 3 mm. - Le levier ne tournera pas au-delà de la limite maximale. Il est possible qu'il émette un bruit si vous le tournez trop. - Une hauteur excessive peut interférer avec le cache de la charnière supérieure sur la porte du réfrigérateur. Si vous alignez la hauteur des portes avec les bacs de la porte vides puis que vous y ranger des articles, les hauteurs peuvent à nouveau être différentes. Si tel est le cas, suivez les étapes ci-dessus pour réaligner les portes.

Installation Réglage de la hauteur à l'aide des circlips Pour les modèles équipés du levier de réglage de la hauteur sur la porte droite du réfrigérateur, utilisez les circlips uniquement si vous ne pouvez pas aligner les portes à l'aide du levier de réglage de la hauteur. Vous trouverez les circlips fournis à l'intérieur du tiroir du réfrigérateur. REMARQUE Vous pouvez ajuster la hauteur d'une porte à l'aide des circlips fournis, disponibles dans 4 tailles différentes (1 mm, 1,5 mm, 2 mm et 2,5 mm).

portes, puis soulevez la porte la plus basse et maintenez-la ainsi.

l'œillet de la porte (B) et la charnière, comme indiqué.

Vérifiez que le circlip (A) est bien inséré en dessous de l'œillet de la porte (B). Vérifiez que l'axe de l'œillet de la porte (B) est bien inséré dans l'orifice (C) sur la charnière.

la vanne d'eau principale et versez environ 3 litres d'eau. Cette opération permet d'éliminer les impuretés présentes à l'intérieur du tuyau.

 A. Fermer le tuyau d'eau principal B. Pas d'écart

Installation Pour raccorder le flexible de filtrage de l'eau au tuyau d'eau :

3 litres d'eau avant d'utiliser le réfrigérateur, afin d'éliminer les impuretés présentes à l'intérieur du système de filtrage de l'eau.

 A. Tuyau d'eau de l'appareil B. Tuyau d'eau du kit

REMARQUE Si vous devez changer l'emplacement du réfrigérateur après avoir raccordé le tuyau d'eau, assurez-vous que la section jointée du tuyau d'eau est droite.

ATTENTION Ne montez le filtre à eau sur aucune pièce du réfrigérateur. Cela pourrait endommager le réfrigérateur.

 Pour réparer le tuyau d'eau :

votre goût dans l'infuseur. REMARQUE Si vous souhaitez conserver l'eau infusée dans sa concentration initiale, désactivez la fonction Pichet à remplissage automatique.

automatique sur le panneau principal. Ouvrez la porte du centre de boissons (type A) ou la porte gauche du réfrigérateur (type B), puis insérez le pichet d'eau sur le support. Pressez-le bien droit pour l'insérer, comme indiqué sur l'illustration. A

 A. Modèles de type A B. Modèles de type B

ATTENTION Assurez-vous que le pichet d'eau s'insère dans son support.

de boissons (type A) ou la porte gauche du réfrigérateur (type B), puis retirez le pichet d'eau. Tirez-le bien droit pour le retirer.

 A. Modèles de type A B. Modèles de type B

Nous recommandons de consommer l'eau de fruits infusés dans les 24 heures. Passé ce délai, l'eau infusée peut devenir impropre à la consommation.

Vous devez nettoyer le pichet d'eau après avoir consommé l'eau infusée. Nettoyez également le pichet d'eau si vous ne l'avez pas utilisé pendant une période prolongée. •

Pour éviter que le pichet d'eau ne se renverse ou ne fuit, assurez-vous qu'il s'insère dans son support.

Pour éviter que le pichet d'eau ne déborde ou ne fuit, assurez-vous que le support de l'infuseur est correctement inséré.

Si l'avant (zone spécifiquement marquée) du pichet d'eau présente trop d'humidité, le pichet d'eau risque de ne pas se remplir entièrement. Retirez l'humidité, puis réessayez. La fonction Pichet à remplissage automatique arrête d'ajouter de l'eau dans le pichet d'eau si ce dernier ne se remplit pas après une certaine durée. Si tel est le cas, vérifiez si le tuyau d'eau est correctement raccordé. Retirez et réinsérez le pichet d'eau, puis réessayez.

 A. Modèles de type A B. Modèles de type B

Essuyez la zone autour du support du pichet d'eau si ce dernier déborde ou fuit. De l'eau goutte si l'obturateur en caoutchouc est ouvert. Un message d'alerte apparaît sur le panneau principal en cas de fuite. En cas de fuite, ouvrez l'obturateur en caoutchouc de sorte que l'eau qui a fui puisse se vidanger. Si le message d'alerte ne disparaît pas après la vidange, il se peut qu'il y ait une défaillance du système. Contactez votre centre de service Samsung local.

Vous devez nettoyer le pichet d'eau après avoir consommé l'eau infusée. Vous devez également nettoyer le pichet d'eau si vous ne l'avez pas utilisé pendant une durée prolongée ou si vous avez laissé de l'eau à l'intérieur pendant plus de trois jours. Si l'infuseur n'est pas correctement nettoyé, l'odeur du thé ou des fruits utilisés précédemment dans l'infuseur est susceptible de persister. Si vous ne devez pas utiliser l'infuseur, détachez-le du pichet et stockez-le dans un lieu sûr. Si vous n'avez pas utilisé le filtre à eau pendant une durée prolongée, jetez les deux premiers pichets d'eau. Puis, nettoyez soigneusement le pichet avant de l'utiliser.

Distributeur d'eau (modèles applicables uniquement) Pour distribuer de l'eau réfrigérée, ouvrez le centre de boissons et pressez le levier du distributeur.

Le distributeur arrête de verser si vous maintenez le levier distributeur enfoncé pendant environ 1 minute. Pour verser plus d'eau, relâchez le levier puis pressez-le de nouveau. Veillez à ce que le verre soit aligné avec le distributeur afin d'éviter que l'eau ne vous éclabousse. Si vous n'utilisez pas le distributeur d'eau pendant 2 à 3 jours, l'eau distribuée peut avoir une odeur ou un goût étrange. Il ne s'agit pas d'un dysfonctionnement du système. Jetez le premier ou les 2 premiers verres d'eau.

Eau trouble L'eau fournie au réfrigérateur passe à travers un filtre principal pour eau alcaline. Lors du processus de filtration, la pression de l'eau augmente et l'eau devient saturée en oxygène et en azote. À cause de ce phénomène, l'eau semble temporairement floue ou trouble lorsqu'elle est distribuée. Ceci est tout à fait normal et l'eau reprend une couleur transparente au bout de quelques secondes.

Opérations Machine à glaçons automatique (modèles applicables uniquement) Le réfrigérateur est équipé d'une machine à glaçons intégrée qui distribue automatiquement des glaçons. • La conception générale et/ou les accessoires peuvent varier selon le modèle.

AVERTISSEMENT Risque d'étouffement : les enfants en bas âge risquent de s'étouffer avec les glaçons.

ATTENTION Après utilisation de la pelle à glaçons, ne la laissez pas dans le bac à glaçons.

Lors de la première utilisation • Patientez 1 à 2 jours avant de vous servir de la machine à glaçons. • Jetez le premier ou les 2 premiers bacs à glaçons pour retirer les impuretés contenues dans le système d'arrivée d'eau. Machine à glaçons carrés / Glaçons morceaux et à glaçons ronds pour whisky (modèles applicables uniquement)

A. Glaçons * ou Glaçons morceaux * B. Glaçons ronds pour whisky * C. Plaquette pour la machine à glaçons ronds pour whisky *

couvercle, puis tirez vers le haut pour le retirer.

 2. Attrapez les deux côtés du support de l'infuseur, puis soulevez pour retirer.

Maintenance 3. Tout en faisant légèrement pivoter l'infuseur, tirez dessus pour l'extraire de la bouche hermétique. 4. Nettoyez l'infuseur avec des agents neutres et de l'eau courante. Rincez et séchez bien. 5. Pour réinstaller le pichet à remplissage automatique, suivez la procédure de retrait en procédant dans le sens inverse.

ATTENTION Le pichet d'eau et le couvercle ne peuvent pas être mis au micro-ondes. Ils risqueraient de fondre ou de se déformer s'ils sont exposés à une source de chaleur (notamment de l'eau chaude). Dès que nécessaire, veuillez les laver à la main avec de l'eau froide ou tiède. (La température de l'eau doit être inférieure à 70 °C.)

Clayettes du réfrigérateur L'aspect des clayettes diffère selon le modèle. •

Pour retirer une clayette, ouvrez entièrement la porte correspondante. Tenez l'avant de la clayette, puis soulevez-la doucement et tirez-la pour la sortir. REMARQUE

Ne soulevez pas la clayette entièrement lorsque vous retirez ou réinsérez la clayette. Vous risquez de faire des bosses sur la paroi arrière du compartiment du réfrigérateur.

Pour réinsérer, tenez la clayette à un angle plaçant la partie avant en position surélevée par rapport à l'arrière, puis insérez le crochet supérieur dans l'encoche supérieure de la clayette. Ensuite, abaissez la clayette et insérez le crochet inférieur de la clayette dans l'encoche inférieure de la clayette.

Les clayettes en verre trempé sont lourdes. Soyez prudent lors de leur retrait. La clayette doit être correctement insérée. Ne l'insérez pas à l'envers. Les récipients en verre peuvent rayer la surface des clayettes en verre.

Maintenance Bacs de la porte • •

Pour retirer le bac de la porte, tenez le bac par l'avant puis soulevez-le doucement pour le retirer. Pour le réinsérer, insérez le bac de la porte légèrement au-dessus de son emplacement final tout en vous assurant que l'arrière du bac se trouve contre la porte. Tenez le bac de la porte par l'arrière à deux mains, puis appuyez vers le bas pour le mettre bien en place.

Ne retirez pas un bac qui est rempli d'aliments. Videz le bac au préalable. Faites attention lors de l'ouverture de la porte si le bac inférieur contient de grandes bouteilles, lesquelles risquent de se renverser. Ne laissez pas les enfants jouer avec les bacs. Ils risqueraient de se blesser sur les coins pointus du bac.

Tiroirs du réfrigérateur Soulevez doucement l'avant du tiroir et faites-le glisser pour le retirer. • Nous vous recommandons de retirer les bacs de la porte avant de retirer le tiroir. Cela permet d'éviter d'endommager les bacs de la porte. • Pour réinsérer, insérez le tiroir dans les rails du cadre puis faites glisser vers l'intérieur.

Zone de boissons (modèles applicables uniquement) Démontage de la Zone de boissons 1. Ouvrez la porte vitrine gauche, puis maintenez le bac supérieur de la porte avec vos deux mains et soulevez-le vers le haut pour le retirer.

 2. Une fois la porte vitrine gauche ouverte, ouvrez la porte du réfrigérateur. Ensuite, pressez la partie supérieure de la Zone de boissons (côtés gauche et droit du ventilateur) depuis l'intérieur pour détacher les colliers Snap-Joint fixant le cache de la Zone de boissons à la porte.

 3. Si les colliers Snap-Joint sur la partie supérieure sont détachés, maintenez le cache de la Zone de boissons et soulevez-le pour le retirer. - Après avoir démonté le cache de la Zone de boissons, vous pouvez maintenir le bac inférieur de la porte avec vos deux mains et soulevez-le pour le retirer.

 Installation de la Zone de boissons

1. Une fois la porte du réfrigérateur ou la porte vitrine ouverte, alignez les rainures sur les côtés gauche et droit du bac inférieur de la porte, puis insérez-le.

Maintenance 2. Ouvrez la porte du réfrigérateur, puis installez les colliers Snap-Joint en bas et en haut du cache de la Zone de boissons en respectant l'ordre. (Ordre inversé de la procédure de démontage) - Pour installer le bac supérieur de la porte, ouvrez la porte vitrine, alignez les rainures sur les côtés gauche et droit, puis insérez-le.

Nettoyage Intérieur et extérieur

N'utilisez pas de benzène, de diluant, de vinaigre, de l'eau de Javel, du bicarbonate de soude, de l'acide citrique, des mélanges de sel ou du nettoyant domestique/pour voiture comme du Clorox™ pour le nettoyage. Ces produits risquent d'endommager la surface du réfrigérateur et de provoquer un incendie. Évitez de vaporiser de l'eau directement sur le réfrigérateur. Risque d'électrocution.

À l'aide d'un chiffon sec, retirez régulièrement tous les corps étrangers, tels que la poussière ou l'eau, au niveau des broches de la fiche d'alimentation et des points de contact. 1. Débranchez le cordon d'alimentation. 2. Utilisez un chiffon doux non pelucheux humidifié ou une serviette en papier pour nettoyer l'intérieur et l'extérieur du réfrigérateur. 3. Ensuite, utilisez un chiffon sec ou une serviette en papier pour bien sécher les surfaces. 4. Branchez le cordon d'alimentation.

Buse du distributeur (modèles applicables uniquement) 1. Tenez l'extrémité de la buse du distributeur (A). 2. Tout en tournant la buse du distributeur (A) vers la gauche, tirez-la vers le bas pour la retirer du distributeur.

 3. Nettoyez abondamment la buse du distributeur, puis réinstallez-la.

Insérez complètement la buse du distributeur de manière à la remettre dans sa position d'origine. N'utilisez pas d'éponge à texture dure pour nettoyer la buse du distributeur.

Maintenance Caméra d'aperçu intérieur (modèles applicables uniquement)

Utilisez un coton-tige ou un chiffon en microfibre pour nettoyer la caméra située sur la partie supérieure du réfrigérateur (avec la porte du réfrigérateur ouverte).

Joints en caoutchouc Si les joints en caoutchouc d'une porte deviennent sales, la porte risque de ne pas se fermer correctement ce qui risque alors de réduire les performances et l'efficacité du réfrigérateur. Utilisez un nettoyant doux et un chiffon humide pour nettoyer les joints en caoutchouc. Ensuite, séchez-les bien avec un chiffon.

Panneau arrière Pour maintenir la propreté des cordons et des pièces exposées du panneau arrière, passez un coup d'aspirateur sur le panneau une ou deux fois par an.

 ATTENTION Ne retirez pas le cache du panneau arrière. Il existe un risque d'électrocution.
