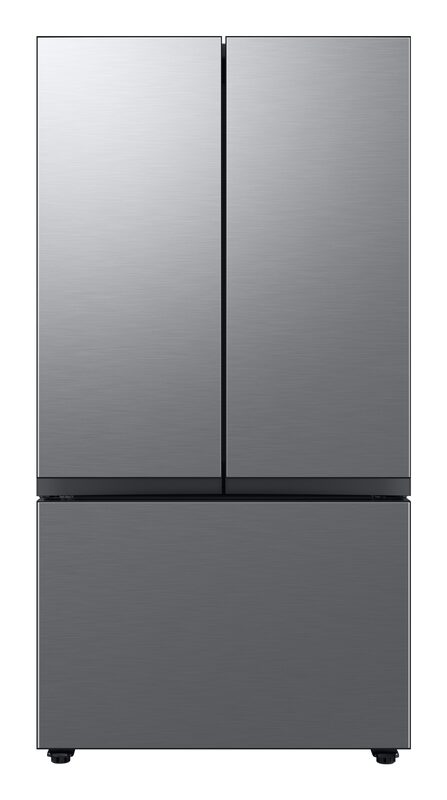

Mode d'emploi réfrigérateur-congélateur Samsung Bespoke AI Réfrigérateur Multi-portes Carafe d'Eau 674L

Sommaire Consignes de sécurité

Ce que vous devez savoir concernant les consignes de sécurité Consignes et symboles de sécurité importants : Mesures importantes de sécurité Mesures pour réduire la consommation d’énergie Cet appareil est destiné à être utilisé dans les applications domestiques et similaires telles que : Symboles d’avertissement importants concernant le transport et le lieu d’installation de l’appareil Avertissements importants concernant l’installation Consignes d’installation Avertissements importants concernant l’utilisation Consignes d’utilisation Consignes de nettoyage Avertissements importants concernant la mise au rebut Conseils complémentaires pour une utilisation appropriée Instructions concernant la règlementation DEEE

4 5 6 7 7 8 8 10 11 13 15 16 16 17

Présentation rapide du réfrigérateur Étiquette de température (modèles applicables uniquement) Installation étape par étape

Panneau de commande Réglage de la température ou fonction souhaitée Activation ou désactivation de l’Pichet à remplissage automatique Activation ou désactivation de la machine à glaçons Changement d’échelle de température Réinitialisation ou acquittement de l’alarme de remplacement du filtre à eau Activation ou désactivation de la connexion Wi-Fi SmartThings Fonctions spéciales

37 39 40 40 41 41 42 43 46

Manipulation et entretien Nettoyage Remplacement

Généralités Entendez-vous des sons anormaux provenant du réfrigérateur ? SmartThings

Consignes de sécurité Consignes d’installation Consignes relatives à la température Informations du modèle et commande de pièces de rechange

Open Source Announcement

Consignes de sécurité Avant d'utiliser votre nouveau réfrigérateur Samsung, veuillez lire attentivement ce manuel afin de vous assurer que vous savez comment utiliser de manière sûre et efficace ses différentes fonctions et fonctionnalités.

Ce que vous devez savoir concernant les consignes de sécurité •

Les avertissements et les consignes importantes de sécurité contenus dans ce manuel ne prétendent pas couvrir toutes les situations susceptibles de se produire. Il est de votre responsabilité de faire preuve de bon sens et de prudence lors de l'installation, de l'entretien et du fonctionnement de l'appareil. Les consignes d'utilisation suivantes concernent plusieurs modèles ; il est donc possible que les caractéristiques de votre réfrigérateur soient légèrement différentes de celles spécifiées dans ce manuel et que certains symboles d'avertissement ne s'appliquent pas. Pour toute question ou doute, contactez votre centre de service le plus proche ou recherchez de l'aide et des informations en ligne sur www. samsung.com. Le gaz réfrigérant utilisé est le R-600a ou R-134a. Vérifiez le gaz réfrigérant utilisé dans votre appareil sur l'étiquette du compresseur située à l'arrière de l'appareil ou sur l'étiquette signalétique située à l'intérieur du réfrigérateur. Lorsque cet appareil contient du gaz inflammable (gaz réfrigérant R-600a), veuillez contacter les autorités locales pour obtenir des renseignements sur la mise au rebut en toute sécurité de votre appareil. Afin d'éviter la création d'un mélange gaz-air inflammable lorsqu'une fuite se produit dans le circuit frigorifique, la taille de la pièce dans laquelle l'appareil peut être installé dépend de la quantité de gaz réfrigérant utilisée. Ne démarrez jamais un appareil qui présente des signes d'endommagement. En cas de doutes, contactez votre revendeur. La pièce doit avoir un volume de 1 m3 pour chaque 8 g de gaz réfrigérant R-600a à l'intérieur de l'appareil. La quantité de gaz réfrigérant que votre appareil peut contenir est indiquée sur la plaque signalétique située à l'intérieur de l'appareil. Le gaz réfrigérant qui pourrait s'échapper des tuyaux risquerait de s'enflammer ou de provoquer des lésions oculaires. En cas de fuite de réfrigérant au niveau des tuyaux, n'approchez pas de flamme nue, éloignez tout obje

Si l'appareil de réfrigération est laissé vide pendant de longues périodes, mettez-le hors tension, faites-le dégivrer, nettoyez-le, laissez-le sécher et maintenez la porte ouverte afin d'éviter que des moisissures ne se développent à l'intérieur de l'appareil.

Consignes et symboles de sécurité importants : Veuillez suivre toutes les consignes de sécurité indiquées dans ce manuel. Ce manuel utilise les symboles de sécurité suivants.

Pratiques inadaptées ou dangereuses susceptibles de causer des blessures graves, voire mortelles, et des dommages matériels.

ATTENTION Pratiques inadaptées ou dangereuses susceptibles de causer des blessures graves et/ou des dommages matériels. REMARQUE Informations utiles qui aident l'utilisateur à comprendre ou à utiliser au mieux son réfrigérateur. Ces symboles d'avertissement ont pour but d'éviter tout risque de blessure pour vous ou d'autres personnes. Respectez-les en toutes circonstances. Lisez attentivement la présente section et conservez le manuel en lieu sûr afin de pouvoir vous y reporter ultérieurement.

Consignes de sécurité Mesures importantes de sécurité AVERTISSEMENT : risque d'incendie / matières inflammables

Lorsque vous positionnez l'appareil, assurez-vous que le cordon d'alimentation n'est ni endommagé, ni coincé. Ne placez pas plusieurs prises portables ou alimentations électriques portables à l'arrière de l'appareil. Remplissez l'appareil d'eau potable uniquement. Raccordez-le à une source d'eau potable uniquement. N'obstruez pas les ouvertures de ventilation à l'intérieur du réfrigérateur ou de la structure encastrée. N'utilisez pas d'appareil mécanique ni de dispositif susceptible d'accélérer le processus de décongélation, autres que ceux recommandés par le fabricant. N'endommagez pas le circuit frigorifique. N'utilisez pas d'appareils électriques à l'intérieur des compartiments de stockage des aliments de l'appareil, sauf si cela est recommandé par le fabricant. Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou ayant un manque d'expérience et de connaissances, à moins qu'elles soient surveillées ou qu'elles aient reçu les instructions nécessaires concernant l'utilisation de cet appareil de la part d'une personne responsable de leur sécurité. Cet appareil n'est pas destiné à être utilisé par des enfants de moins de 8 ans ou des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances, à moins qu'elles soient surveillées ou qu'elles aient reçu les instructions nécessaires concernant l'utilisation en toute sécurité de cet appareil et qu'elles comprennent les risques impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance de l'appareil ne doivent pas être effectués par des enfants sans surveillance. Les enfants de 3 à 8 ans sont autorisés à charger et décharger les appareils de réfrigération. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son fournisseur de service ou toute autre personne aux qualifications similaires afin d'é

Raccordez l'arrivée d'eau du réfrigérateur uniquement sur une source d'eau potable. Pour permettre le bon fonctionnement de la machine à glaçons, la pression de l'eau doit être comprise entre 30 et 125 psi (206 et 861 kPa). Pour une utilisation optimale de l'énergie, veuillez laisser tous les accessoires internes tels que les paniers, les tiroirs, les clayettes sur leur position indiquée par le fabricant. Pour optimiser la consommation d'énergie de cet appareil, laissez l'ensemble des clayettes, tiroirs et bacs dans leur position d'origine.

Mesures pour réduire la consommation d'énergie • •

Installez l'appareil dans une pièce sèche et fraîche, correctement ventilée. Vérifiez qu'il n'est pas exposé à la lumière directe du soleil et ne le placez jamais à proximité d'une source de chaleur (un radiateur par exemple). - Pour obtenir une meilleure efficacité énergétique, il est conseillé de ne pas bloquer les orifices de ventilation ou les grilles de l'appareil. - Laissez refroidir les aliments chauds avant de les placer à l'intérieur de l'appareil. - Placez les aliments surgelés dans le réfrigérateur pour les laisser décongeler. Les aliments surgelés peuvent ainsi servir à refroidir les aliments stockés dans le réfrigérateur. - Veillez à refermer la porte rapidement lorsque vous mettez des aliments dans le réfrigérateur ou lorsque vous les en sortez. - Ceci permet de réduire la formation de glace à l'intérieur du congélateur. - Nettoyez régulièrement l'arrière de votre réfrigérateur. La poussière augmente sa consommation d'énergie. - Ne baissez pas inutilement la température intérieure. - Vérifiez que le système d'évacuation de l'air à la base et à l'arrière du réfrigérateur n'est pas obstrué. Ne recouvrez pas les ouvertures de ventilation. - Laissez un espace suffisant tout autour de l'appareil (à droite, à gauche, à l'arrière et au-dessus) au moment de l'installation. Ceci vous permettra de réduire sa consommation d'énergie et ainsi vos factures. Nous vous recommandons de respecter les dégagements suivants : - À droite, à gauche et à l'arrière : plus de 50 mm - Au-dessus : plus de 100 mm

Cet appareil est destiné à être utilisé dans les applications domestiques et similaires telles que : -

les zones de cuisine pour le personnel de magasins, de bureaux et d'autres environnements de travail ; les fermes et clients d'hôtels, motels et autres environnements de type résidentiel ; les environnements de type « chambres d'hôtes » ; les applications de restauration et similaires sans vente au détail.

Consignes de sécurité Symboles d'avertissement importants concernant le transport et le lieu d'installation de l'appareil

Veillez à ce qu'aucune pièce du circuit frigorifique ne soit endommagée pendant le transport ou l'installation de l'appareil. - Risque d'incendie ou de lésions oculaires en cas de fuite de réfrigérant. En cas de fuite, n'approchez pas de flamme nue ou de matière potentiellement inflammable et aérez la pièce pendant plusieurs minutes. - Cet appareil contient une faible quantité de réfrigérant isobutane (R-600a), un gaz naturel présentant une compatibilité écologique élevée, mais qui est aussi un combustible. Veillez à ce qu'aucune pièce du circuit frigorifique ne soit endommagée pendant le transport ou l'installation de l'appareil. Lors du transport et de l'installation du réfrigérateur, ne touchez pas les flexibles d'eau situés sur sa face arrière. - Cela pourrait endommager le réfrigérateur et rendre inutilisable le distributeur d'eau.

Avertissements importants concernant l'installation

N'installez pas le réfrigérateur dans un lieu humide ou dans un lieu où il est susceptible d'être en contact avec de l'eau. - Une détérioration de l'isolation sur des composants électriques est susceptible de provoquer une électrocution ou un incendie. N'installez pas le réfrigérateur dans un endroit exposé à la lumière directe du soleil ou à proximité d'une cuisinière, d'un appareil de chauffage ou d'autres appareils. Ne branchez pas plusieurs appareils sur la même multiprise. Le réfrigérateur doit toujours être branché sur une prise électrique indépendante dotée d'une tension nominale correspondant à celle figurant sur la plaque signalétique du réfrigérateur. - Vous obtiendrez de meilleurs résultats et éviterez également une surcharge des circuits électriques du domicile (risque d'incendie dû à une surchauffe des câbles). Ne branchez pas la fiche d'alimentation dans une prise murale mal fixée. - Cela risquerait d'entraîner une électrocution ou un incendie. N'utilisez pas de cordon d'alimentation craquelé ou endommagé sur sa longueur ou à l'une de ses extrémités. Ne pliez pas le cordon d'alimentation à l'excès et ne posez pas d'objets lourds dessus. Ne tirez pas ou ne pliez pas excessivement le cordon d'alimentation. Ne tordez pas ou ne nouez pas le cordon d'alimentation.

N'accrochez pas le cordon d'alimentation sur un objet métallique, ne placez pas un objet lourd sur le cordon d'alimentation, n'insérez pas le cordon d'alimentation entre des objets, ou n'enfoncez pas le cordon d'alimentation dans l'espace situé derrière l'appareil. Lorsque vous déplacez le réfrigérateur, assurez-vous de ne pas endommager ou rouler sur le cordon d'alimentation. - Risque d'électrocution ou d'incendie. Ne débranchez jamais le réfrigérateur en tirant sur le cordon d'alimentation. Maintenez toujours fermement la fiche pour la débrancher de la prise de courant. - Tout dommage causé au cordon est susceptible d'entraîner un court-circuit, un incendie et/ou une électrocution. N'utilisez pas d'aérosols à proximité du réfrigérateur. - L'utilisation d'aérosols à proximité du réfrigérateur peut provoquer une explosion ou un incendie. N'installez pas cet appareil près d'une source de chaleur ou d'un matériau inflammable. N'installez pas cet appareil dans un endroit où des fuites de gaz sont susceptibles de se produire. - Risque d'électrocution ou d'incendie. Ce réfrigérateur doit être correctement situé et installé conformément aux instructions fournies dans le présent manuel, avant d'être utilisé. Branchez la fiche d'alimentation dans la bonne position, de façon à ce que le cordon pende vers le bas. - Si vous branchez la fiche d'alimentation à l'envers, le câble est susceptible de se rompre et de provoquer un incendie ou une électrocution. Assurez-vous que la fiche d'alimentation n'est pas écrasée ou endommagée par l'arrière du réfrigérateur. Gardez les matériaux d'emballage hors de portée des enfants. - Il y a un risque d'asphyxie si un enfant place les matériaux d'emballage sur sa tête. N'installez pas cet appareil dans un lieu humide, huileux ou poussiéreux, ni dans un endroit exposé directement au soleil ou à l'eau (gouttes de pluie). - Une détérioration de l'isolation des composants électriques est susceptible de provoquer une électrocution ou un incendie.

N'utilisez jamais de conduits de gaz, de fils téléphoniques ou d'autres éléments susceptibles d'attirer la foudre pour relier l'appareil à la terre. - Vous devez mettre le réfrigérateur à la terre afin d'éviter les fuites électriques ou les électrocutions provoquées par les fuites de courant au niveau de l'appareil. - Le non-respect de cette consigne risque d'entraîner une électrocution, un incendie, une explosion ou des problèmes avec l'appareil. Branchez fermement la fiche dans la prise murale. N'utilisez pas de fiche d'alimentation endommagée, de cordon d'alimentation endommagé ou de prise murale mal fixée. - Risque d'électrocution ou d'incendie. Le fusible du réfrigérateur doit être changé par un technicien qualifié ou une société de services. - Le non-respect de cette consigne est susceptible de provoquer une électrocution ou des blessures corporelles.

Ne branchez pas la fiche d'alimentation si vous avez les mains mouillées. - Cela pourrait causer une électrocution. N'entreposez pas d'objets sur le dessus de l'appareil. - Lors de l'ouverture ou de la fermeture de la porte, les objets pourraient tomber et provoquer des blessures corporelles et/ou des dommages matériels. Ne placez pas vos mains, vos pieds ou des objets métalliques (baguettes, etc.) sous ou derrière le réfrigérateur. - Risque d'électrocution ou de blessures. - Les bords coupants sont susceptibles de provoquer des blessures corporelles. Ne touchez pas les parois intérieures du congélateur ni les produits qui y sont rangés si vous avez les mains mouillées. - Risque de gelures. Ne placez pas de récipient rempli d'eau sur le réfrigérateur. - En cas de renversement, cela pourrait entraîner un incendie ou une électrocution. Ne stockez pas d'objets ou de substances volatiles ou inflammables (benzène, diluant, propane, alcool, éther, GPL et toute autre substance similaire) dans le réfrigérateur. - Le réfrigérateur a été conçu exclusivement pour le rangement de produits alimentaires. - Cela pourrait entraîner un incendie ou une explosion. Il est nécessaire de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. - Maintenez les doigts éloignés des zones contenant des « points de pincement ». Le jeu entre les portes et l'armoire doit nécessairement être faible. Soyez attentif lorsque vous ouvrez les portes si des enfants se trouvent dans la zone. Ne mettez pas vos doigts et veillez à ce que les enfants ne mettent pas leurs doigts entre les portes. - Tenez vos doigts éloignés des intervalles situés à gauche et à droite des portes. Veillez à ne pas avoir les doigts entre les portes avant de les ouvrir. Ne laissez pas les enfants se suspendre à la porte de l'appareil ou aux bacs des portes. Ils risqueraient de se blesser. Ne laissez pas les enfants entrer dans le réfrigérateur. Ils risqueraient de rester emprisonnés. Ne placez pas vos mains

Consignes de sécurité • • • • • • • •

Ne laissez pas les portes du réfrigérateur ouvertes lorsque l'appareil n'est pas sous surveillance afin d'éviter qu'un enfant ne se glisse à l'intérieur de l'appareil. Ne laissez pas les bébés ou les enfants aller à l'intérieur d'un tiroir. - Risque d'étouffement ou de blessures corporelles. Ne remplissez pas trop le réfrigérateur en aliments. - Lors de l'ouverture de la porte, un article pourrait tomber et provoquer des blessures corporelles ou des dommages matériels. Ne vaporisez pas de substance volatile telle qu'un insecticide sur la surface de l'appareil. - Ces produits peuvent se révéler dangereux pour la santé et risquent en outre de provoquer une électrocution, un incendie ou des problèmes avec l'appareil. Ne mettez jamais les doigts ni d'autres objets dans l'orifice du distributeur d'eau, le conduit d'écoulement et le bac à glaçons. - Cela pourrait provoquer des blessures corporelles ou des dommages matériels. N'utilisez pas ni ne placez pas de substances thermosensibles (ex. : pulvérisateurs ou objets inflammables, glace sèche, médicaments ou produits chimiques) à proximité ou à l'intérieur du réfrigérateur. N'utilisez pas de sèche-cheveux pour sécher l'intérieur du réfrigérateur. Ne placez pas de bougie allumée à l'intérieur du réfrigérateur pour éliminer les mauvaises odeurs. - Risque d'électrocution ou d'incendie. Remplissez le réservoir d'eau, le bac à glaçons et le distributeur de glaçons avec de l'eau potable uniquement (eau minérale ou eau purifiée). - Ne remplissez pas le réservoir avec du thé, du jus de fruits ou des boissons énergisantes car cela risquerait d'endommager le réfrigérateur. Ne montez pas sur l'appareil et ne placez pas d'objets (tels que du linge, des bougies allumées, des cigarettes allumées, de la vaisselle, des produits chimiques, des objets métalliques, etc.) sur celui-ci. Le non-respect de cette consigne risque d'entraîner une électrocution, un incendie, des problèmes avec l'appareil ou des blessures. Ne placez pas de récipient

Si le réfrigérateur doit être réparé ou réinstallé, contactez le centre de service le plus proche. - Le non-respect de cette consigne risque d'entraîner une électrocution, un incendie, des problèmes avec l'appareil ou des blessures. Si le réfrigérateur dégage une odeur de brûlé ou de la fumée, débranchez-le immédiatement et contactez votre centre de service Samsung Electronics. - Le non-respect de cette consigne risquerait de provoquer un incendie ou une électrocution. Débranchez le réfrigérateur avant de remplacer les lampes intérieures. - En cas de non-respect de cette consigne, il pourrait y avoir un risque d'électrocution. Contactez votre centre de service Samsung si vous éprouvez des difficultés à remplacer une ampoule (qui n'est pas une DEL). Branchez fermement la fiche dans la prise murale. N'utilisez pas de fiche d'alimentation endommagée, de cordon d'alimentation endommagé ou de prise murale mal fixée. - Risque d'électrocution ou d'incendie.

Veuillez jeter le matériel d'emballage de cet appareil dans le respect de l'environnement. Assurez-vous qu'aucun des tuyaux situés à l'arrière du réfrigérateur n'est endommagé avant sa mise au rebut. Le gaz réfrigérant utilisé est le R-600a ou R-134a. Vérifiez le gaz réfrigérant utilisé dans votre réfrigérateur sur l'étiquette du compresseur située à l'arrière de l'appareil ou sur l'étiquette signalétique située à l'intérieur du réfrigérateur. Si ce réfrigérateur contient du gaz inflammable (gaz réfrigérant R-600a), veuillez contacter les autorités locales pour obtenir des renseignements sur la mise au rebut en toute sécurité de votre appareil. Lors de la mise au rebut de ce réfrigérateur, retirez la porte/les joints de porte ainsi que le loquet de la porte afin que des petits enfants ou des animaux ne puissent pas se retrouver enfermés à l'intérieur. Il est nécessaire de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. Un enfant risquerait de se retrouver emprisonné à l'intérieur, de se blesser ou de s'asphyxier. - Les enfants risqueraient de se retrouver emprisonnés à l'intérieur, de se blesser et de s'asphyxier. Du cyclopentane est utilisé comme isolant. Les gaz utilisés pour l'isolation nécessitent une procédure d'élimination spéciale. Pour savoir comment mettre cet appareil au rebut dans le respect de l'environnement, veuillez contacter les autorités locales. Conservez tous les matériaux d'emballage hors de portée des enfants, car ils présentent un danger pour ces derniers. - Un enfant pourrait s'asphyxier s'il met sa tête dans un sac.

Conseils complémentaires pour une utilisation appropriée •

En cas de coupure de courant, appelez le bureau local de votre fournisseur d'électricité afin de connaître la durée prévue de la coupure. - La plupart des coupures de courant qui sont corrigées dans l'heure ou dans les deux heures qui suivent n'affectent pas les températures du réfrigérateur. Cependant, il est recommandé de limiter le nombre d'ouvertures de la porte pendant l'absence de courant. - Si la coupure de courant dure plus de 24 heures, retirez et jetez tous les aliments surgelés. Le réfrigérateur pourrait ne pas fonctionner d'une manière constante (possibilité de décongélation des aliments surgelés ou de hausse trop importante de la température à l'intérieur du compartiment d'aliments surgelés) s'il est placé pendant une période prolongée dans des pièces dont la température ambiante est constamment en dessous des températures pour lesquelles il a été conçu. En cas de présence d'aliments particuliers, les conserver réfrigérés peut avoir un effet négatif sur leur conservation en raison de leurs propriétés. Votre appareil est équipé de la fonction de dégivrage automatique, ce qui veut dire que vous n'avez pas besoin de le dégivrer manuellement. Le dégivrage se fera automatiquement. L'augmentation de la température pendant le dégivrage reste conforme aux normes ISO. Si vous souhaitez éviter toute augmentation excessive de la température des aliments surgelés pendant le dégivrage de l'appareil, emballez-les dans plusieurs couches de papier (un journal par exemple). Ne recongelez pas un aliment qui a complètement décongelé.

Instructions concernant la règlementation DEEE Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) (Applicable aux pays disposant de systèmes de collecte séparés) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets.  Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets. Pour plus d'informations sur les engagements de Samsung en matière d'environnement et les obligations légales relatives à l'appareil (par exemple, la directive REACH ou celles portant sur les DEEE et les batteries), consultez notre page relative au développement durable accessible via www.samsung.com. (Uniquement pour les appareils commercialisés dans les pays européens et au Royaume-Uni)

Installation Avant toute utilisation, respectez scrupuleusement ces consignes pour assurer une installation adéquate du réfrigérateur et éviter les accidents.

N'utilisez ce réfrigérateur que conformément à l'usage auquel il est destiné, tel que décrit dans ce manuel. Toute opération d'entretien doit être effectuée par un technicien qualifié. Mettez au rebut les matériaux d'emballage de l'appareil conformément aux réglementations locales. Pour éviter tout risque d'électrocution, débranchez la fiche d'alimentation avant tout entretien ou remplacement de pièces.

Présentation rapide du réfrigérateur L'apparence réelle du réfrigérateur et les composants fournis avec votre réfrigérateur peuvent différer des illustrations présentes dans ce manuel, en fonction du modèle et du pays. B

Installation 01 Pichet à remplissage automatique *

A. Réfrigérateur B. Centre de boissons **

* Modèles applicables uniquement ** Modèles avec distributeur uniquement

03 Bac de la porte du réfrigérateur 04 Clayette du réfrigérateur 05 Clayette à retrait rapide * 06 Tiroir à légumes+ / Tiroirs du réfrigérateur 07 Panneau de commande 08 Filtre à eau * 09 Congélateur 10 Machine à glaçons REMARQUE • • • • • •

Pour une bonne efficacité énergétique, veillez à ce que les clayettes, tiroirs et bacs soient placés dans leur position d'origine. Lorsque vous fermez la porte, assurez-vous que la section à charnière verticale est correctement positionnée afin d'éviter que l'autre porte ne soit rayée. Si la section à charnière verticale est inversée, remettez-la dans la bonne position, puis fermez la porte. Il se peut que de l'humidité apparaisse parfois sur la section à charnière verticale. Si vous fermez une porte trop fort, il est possible que l'autre porte s'ouvre. Si la lampe à DEL interne ou externe est hors service, contactez un centre de service Samsung local.

Bacs de la porte Votre réfrigérateur est livré avec différents types et tailles de bacs de porte. Si les bacs de la porte de votre réfrigérateur ont été emballés séparément, aidez-vous de l'illustration ci-dessous pour positionner les bacs de façon appropriée.

L'apparence réelle du réfrigérateur et les composants fournis avec votre réfrigérateur peuvent différer des illustrations présentes dans ce manuel, en fonction du modèle et du pays.

Installation Étiquette de température (modèles applicables uniquement) Pour un réglage optimal de la température, le réfrigérateur est fourni avec une étiquette de température (fournie avec le guide d'utilisation) afin de vous permettre de contrôler la température moyenne dans la zone la plus froide. Si l'étiquette de température n'est pas fournie, veuillez en réclamer une à votre distributeur. Reportez-vous aux illustrations suivantes pour fixer l'étiquette de température.

L'utilisation de l'étiquette de température est destinée à ce réfrigérateur uniquement. Ne l'utilisez pas avec un autre réfrigérateur ou pour d'autres fins.

Fixation de l'étiquette de température à l'intérieur du réfrigérateur Vérifiez que la paroi de l'appareil est propre et sèche, puis fixez l'étiquette de température comme illustré sur la figure.

Contrôle de la température dans la zone la plus froide Une fois l'étiquette de température fixée, vous pouvez procéder à des contrôles réguliers pour vous assurer que la température dans la zone la plus froide est correcte et, si nécessaire, pour régler le thermostat tel qu'indiqué dans le guide d'utilisation. La température intérieure du réfrigérateur dépend de nombreux facteurs tels que la température ambiante de la pièce, de la quantité d'aliments stockés et du nombre d'ouvertures de la porte. Ces facteurs doivent être pris en compte lors du réglage de l'appareil.

 A. Réglage correct B. Température trop élevée, réglez le thermostat

Pour maintenir une température correcte à l'intérieur de l'appareil, assurez-vous que l'étiquette de température est toujours bleue. Si l'étiquette de température devient blanche, la température est trop élevée. Dans ce cas, baissez le réglage du thermostat et patientez 12 heures avant de vérifier à nouveau l'étiquette de température. Lorsque des aliments frais sont entreposés, ou lorsque la porte reste ouverte pendant une certaine durée, il est normal que l'étiquette devienne blanche.

Installation étape par étape ÉTAPE 1 Choisir un site d'installation Le site d'installation doit : • posséder une surface solide et plane, sans moquette ni revêtement de sol pouvant obstruer la ventilation ; • être à l'abri de la lumière directe du soleil ; • disposer d'un espace adéquat pour ouvrir et fermer la porte ; • être éloigné de toute source de chaleur ; • laisser un espace suffisant pour effectuer des travaux de maintenance et d'entretien ; Dégagement Pour connaître les exigences en matière d'espace d'installation, reportez-vous aux illustrations et tableaux suivants. B

Recommandation : supérieur à 50 mm

Les mesures indiquées dans les tableaux peuvent légèrement varier des mesures réelles, en fonction de la méthode de mesure et d'arrondissement utilisée.

ÉTAPE 2 Sol Si votre entrée ne permet pas le passage du réfrigérateur à cause de sa taille, reportez-vous à la section ÉTAPE 3 Retrait des portes pour passer l’entrée. REMARQUE Afin de ne pas détériorer le sol, assurez-vous que les pieds avant de mise à niveau sont en position verticale. • La surface d'installation doit supporter le poids d'un réfrigérateur plein. • Pour protéger le sol, posez un grand bout de carton le long du chemin jusqu'à l'emplacement final d'installation de votre réfrigérateur. • Lorsque le réfrigérateur se trouve dans sa position finale, ne le déplacez plus sauf si cela est nécessaire pour protéger le sol. Si vous devez déplacer le réfrigérateur, placez du carton épais ou un morceau de vieille moquette le long du chemin de transport.

Installation ÉTAPE 3 Retrait des portes pour passer l'entrée Si votre entrée ne permet pas le passage du réfrigérateur jusqu'à votre maison ou votre cuisine à cause de sa taille, suivez ces instructions pour retirer puis réinstaller les portes du réfrigérateur. Si vous n'avez pas besoin de retirer les portes, reportez-vous à la procédure d'installation en page 32.

Débranchez le cordon d'alimentation du réfrigérateur avant de retirer les portes. Outils requis (non fournis)

Démontage des portes du réfrigérateur

N'utilisez pas de benzène, de diluant, de vinaigre, de l'eau de Javel, du bicarbonate de soude, de l'acide citrique, des mélanges de sel ou du nettoyant domestique/pour voiture comme du Clorox™ pour le nettoyage. Ces produits risquent d'endommager la surface du réfrigérateur et de provoquer un incendie. Évitez de vaporiser de l'eau directement sur le réfrigérateur. Risque d'électrocution.

À l'aide d'un chiffon sec, retirez régulièrement tous les corps étrangers, tels que la poussière ou l'eau, au niveau des broches de la fiche d'alimentation et des points de contact. 1. Débranchez le cordon d'alimentation. 2. Utilisez un chiffon doux non pelucheux humidifié ou une serviette en papier pour nettoyer l'intérieur et l'extérieur du réfrigérateur. 3. Ensuite, utilisez un chiffon sec ou une serviette en papier pour bien sécher les surfaces. 4. Branchez le cordon d'alimentation.

Buse du distributeur (modèles applicables uniquement) 1. Tenez l'extrémité de la buse du distributeur (A).

Utilisez uniquement des filtres à eau de rechange de marque Samsung. - Les filtres de rechange Samsung authentiques sont équipés d'un code QR pour vérification. - Vérifiez toujours l'authenticité des filtres en scannant le code QR. • Les filtres de tiers ou contrefaits peuvent être exposés à des fissures/fuites pouvant entraîner des dommages matériels. • Samsung ne sera en aucun cas tenu responsable pour tout dommage découlant de l'utilisation de filtres à eau de tiers ou contrefaits. Le voyant Water Filter (Filtre à eau) Reset (Réinitialisation) ( ) devient rouge lorsque le moment est venu de remplacer le filtre à eau. Avant de remplacer le filtre, assurez-vous que le tuyau d'arrivée d'eau est fermé.

Maintenance 1. Coupez l'arrivée d'eau. 2. Ouvrez le cache de la cartouche du filtre.

 3. Faites tourner le bouton de la cartouche du filtre dans le sens antihoraire et de 90 degrés (1/4 de tour). La cartouche du filtre se déverrouille.

 4. Tirez vers l'extérieur pour retirer la cartouche. - Si le filtre à eau est très contaminé, la cartouche peut être difficile à retirer. Si tel est le cas, forcez pour retirer la cartouche. - Pour éviter que de l'eau ne fuie au niveau de l'ouverture du filtre, gardez la cartouche bien droite lors de son retrait. 5. Insérez une nouvelle cartouche de filtre. Utilisez uniquement les filtres approuvés ou fournis par Samsung.

6. Faites tourner le bouton de la cartouche dans le sens horaire pour la verrouiller en place. 7. Fermez le cache de la cartouche du filtre. 8. Appuyez sur Water Filter (Filtre à eau) Reset (Réinitialisation) sur le panneau de commande pour réinitialiser le filtre à eau. Puis, le voyant Water Filter (Filtre à eau) Reset (Réinitialisation) ( ) s'éteint. 9. Une fois le remplacement du filtre terminé, ouvrez la vanne d'arrivée d'eau et faites couler de l'eau à travers le distributeur pendant environ 7 minutes. Cette opération permet d'éliminer les impuretés et l'air présents dans le tuyau d'eau.

Lorsqu'un filtre neuf vient d'être installé, il se peut que le distributeur d'eau rejette un peu d'eau. Cela est dû à l'air qui est entré dans le tuyau d'eau. Le processus de remplacement peut faire goutter le distributeur d'eau pendant une courte durée. S'il goutte, essuyez simplement l'eau sur le sol avec une serviette sèche.

Système de filtration de l'eau par osmose inverse La pression d'eau du système d'alimentation en eau vers le système de filtration de l'eau par osmose inverse doit être comprise entre 30 et 125 psi (206 et 861 kPa). La pression d'eau du système de filtration de l'eau par osmose inverse vers le tuyau d'eau froide du réfrigérateur doit être d'au moins 30 psi (206 kPa). Si la pression d'eau est inférieure à ces spécifications : • Vérifiez si le filtre à sédiments du système par osmose inverse n'est pas obstrué. Remplacez le filtre si nécessaire. • Remplissez le réservoir d'eau dans le système par osmose inverse avec de l'eau. • Si votre réfrigérateur est équipé d'un filtre à eau, cela peut réduire davantage la pression d'eau s'il est utilisé conjointement à un système par osmose inverse. Retirez le filtre à eau. Pour en savoir plus ou pour effectuer une réparation, contactez un plombier professionnel habilité. Commander un filtre neuf Pour acheter un filtre à eau neuf, contactez un centre de service Samsung local ou rendez-vous sur le site Internet www.samsungparts.com.

Ampoules DEL Pour changer les ampoules du réfrigérateur, contactez un centre de service Samsung local.

Les ampoules ne peuvent pas être remplacées par l'utilisateur. N'essayez pas de remplacer une ampoule par vous-même. Risque d'électrocution.

Ampoule (source de lumière) Ce produit contient une source lumineuse de classe d’efficacité énergétique <G>. La ou les ampoule(s) et/ou le ou les mécanisme(s) de commande ne sont pas remplaçables par l'utilisateur. Pour remplacer la ou les ampoule(s) et/ou le ou les mécanisme(s) de commande de l'appareil, contactez un centre de service Samsung local. Pour obtenir les instructions détaillées de remplacement pour la ou les ampoule(s) ou pour le ou les mécanisme(s) de commande de votre appareil, rendez-vous sur le site Internet de Samsung (http://www. samsung.com), allez dans Assistance > Assistance sur la page d'accueil, puis saisissez le nom du modèle. Pour obtenir les instructions détaillées de démontage pour la ou les ampoule(s) et/ou pour le ou les mécanisme(s) de commande, suivez simplement les instructions de remplacement fournies, tel que décrit ci-dessus.

Dépannage Avant d'appeler pour obtenir de l'aide, parcourez les points de vérification ci-dessous. Tous les appels de dépannage concernant des situations normales (autres que des cas de défaut) seront facturés à l'utilisateur.

Généralités Température Symptôme

Le réfrigérateur/ congélateur ne fonctionne pas. La température du réfrigérateur/congélateur est élevée.

Le réfrigérateur/ congélateur refroidit trop.

Le cordon d'alimentation n'est pas branché correctement.

La molette de contrôle de la température n'est pas réglée correctement.

Le réfrigérateur se trouve à proximité d'une source de chaleur ou est exposé à la lumière directe du soleil.

Espace insuffisant entre le réfrigérateur et les murs et meubles à proximité.

Le réfrigérateur est en surcharge. Des aliments bloquent les orifices de ventilation du réfrigérateur.

La molette de contrôle de la température n'est pas réglée correctement.

Branchez correctement le cordon d'alimentation.

Assurez-vous que le réfrigérateur n'est pas exposé à la lumière directe du soleil et qu'il n'est pas à proximité d'une source de chaleur.

Assurez-vous de laisser un écart d'au moins 5 cm entre l'arrière et les côtés du réfrigérateur et les murs et meubles à proximité.

Ne surchargez pas le réfrigérateur. Ne laissez pas des aliments bloquer les orifices de ventilation.

La paroi intérieure est chaude.

Le réfrigérateur dispose de tuyaux résistants à la chaleur dans la paroi intérieure.

Pour prévenir la formation de condensation, le réfrigérateur est équipé de tuyaux résistants à la chaleur dans les coins à l'avant. Lorsque la température ambiante augmente, cet équipement peut ne pas fonctionner correctement. Il ne s'agit pas d'un dysfonctionnement du système.

Le réfrigérateur dégage des odeurs.

Nettoyez le réfrigérateur et retirez les aliments abîmés.

Assurez-vous que les aliments à forte odeur sont emballés de manière hermétique.

tournevis cruciforme pour retirer les vis (x3) au niveau du cache supérieur. Tirez vers le haut et retirez le cache supérieur avec les connecteurs.

la porte gauche. La position des connecteurs diffère selon le modèle.

Ne retirez pas les deux portes simultanément. Assurez-vous de retirer une porte après l'autre. En cas de non-respect de cette consigne, l'une des portes peut tomber et vous blesser. • Assurez-vous que le réfrigérateur est hors tension avant de débrancher les connecteurs.

porte gauche, comme indiqué. - Cette étape ne s'applique pas aux modèles qui ne sont pas équipés de la fonction Pichet à remplissage automatique et du distributeur d'eau.

4. Tirez doucement et progressivement le collier. Pour éviter toute blessure aux doigts, n'exercez pas de force brusque sur le collier.

 5. Tirez le collier vers le haut pour le retirer.

porte, tirez vers le haut et retirez la charnière supérieure. Veillez à ne pas endommager les connecteurs de câble lorsque vous retirez la charnière.

la retirer. N'exercez pas une force excessive sur la porte. La porte pourrait tomber et provoquer des blessures corporelles. 8. Déposez la porte sur une surface plane.

porte, sauf l'étape 3. Il n'y a pas de tube d'eau sur la porte droite. - L'étape 2 ne s'applique pas aux modèles qui ne sont pas équipés de la porte vitrine.

Remettre en place les portes du réfrigérateur

90 degrés, insérez l'axe de la charnière centrale dans l'orifice en bas de la porte.

haut du réfrigérateur, puis insérez l'axe de la charnière dans l'orifice supérieur de la porte. Assurez-vous que les câbles au niveau de la porte passent à travers l'orifice dans l'axe de la charnière.

 3. Insérez le collier dans le sens de la flèche.

 4. Poussez le collier vers l'arrière, comme indiqué.

Installation 5. Branchez les connecteurs de câble.

Assurez-vous que les connecteurs de câble sont correctement branchés. En cas de non-respect de cette consigne, l'écran ne fonctionnera pas. 6. Raccordez le tuyau d'eau. - Cette étape ne s'applique pas aux modèles qui ne sont pas équipés de la fonction Pichet à remplissage automatique et du distributeur d'eau.

Pour éviter les fuites d'eau, assurez-vous que les clips rouges serrent correctement le coupleur. Tenez les clips hors de portée des enfants.

porte. - L'étape 5 ne s'applique pas aux modèles qui ne sont pas équipés de la porte vitrine.

par l'avant, puis appuyez sur l'arrière du cache pour le mettre en position. Ensuite, serrez les vis (x3).  A

 01 Distributeur 02 Centre du coupleur transparent 03 Lignes guides

Pour éviter d'éventuelles fuites d'eau au niveau du distributeur, le tuyau d'eau doit être correctement raccordé. Assurez-vous que les deux tubes du tuyau d'eau sont insérés jusqu'au bout vers le centre du coupleur transparent (A) ou vers les lignes guides (B).

Retrait du tiroir du congélateur

du tiroir du congélateur, faites glisser jusqu'au bout le tiroir du congélateur pour le retirer de l'ensemble de rail.

Installation ATTENTION • •

Faites attention à ne pas faire de rayures ou de bosses sur l'ensemble de rail. Assurez-vous d'installer les bacs du congélateur dans la bonne position. Dans le cas contraire, la porte ne s'ouvrira et ne se fermera pas correctement, ce qui risque d'entraîner l'accumulation de givre. N'insérez pas trop d'aliments dans le tiroir du congélateur. Cela empêche la fermeture correcte du tiroir du congélateur et est susceptible d'entraîner l'accumulation de givre.

Réinstallation du tiroir du congélateur Une fois le réfrigérateur placé à son emplacement final ou près de celui-ci, réinstallez le tiroir du congélateur en suivant les instructions de retrait, mais en sens inverse.

ÉTAPE 4 Mise à niveau du réfrigérateur

Une fois installé, le réfrigérateur doit être mis de niveau sur un sol plan et solide. Si vous ne mettez le réfrigérateur de niveau, cela risque d'endommager le réfrigérateur ou d'engendrer des blessures corporelles. Pour mettre le réfrigérateur de niveau, ce dernier doit être vide. Assurez-vous qu'il ne reste aucun aliment à l'intérieur du réfrigérateur. Pour des raisons de sécurité, l'avant doit être légèrement plus élevé que l'arrière.

Mettez le réfrigérateur de niveau à l'aide des vis spéciales (vis de mise à niveau) sur les pieds avant. Utilisez un tournevis à tête plate pour tourner les vis de mise à niveau. •

Pour ajuster la hauteur côté gauche : Insérez un tournevis à tête plate dans la vis de mise à niveau du pied avant gauche. Tournez la vis de mise à niveau dans le sens horaire pour relever le côté gauche ou tournez-la dans le sens antihoraire pour l'abaisser. Pour ajuster la hauteur côté droit : Insérez un tournevis à tête plate dans la vis de mise à niveau du pied avant droit. Tournez la vis de mise à niveau dans le sens horaire pour relever le côté droit ou tournez-la dans le sens antihoraire pour l'abaisser.

ÉTAPE 5 Réglage de la hauteur à l'aide des circlips Pour les modèles équipés du levier de réglage de la hauteur sur la porte droite du réfrigérateur, utilisez les circlips uniquement si vous ne pouvez pas aligner les portes à l'aide du levier de réglage de la hauteur. Vous trouverez les circlips fournis à l'intérieur du tiroir du réfrigérateur. REMARQUE Vous pouvez ajuster la hauteur d'une porte à l'aide des circlips fournis, disponibles dans 4 tailles différentes (1 mm, 1,5 mm, 2 mm et 2,5 mm).

Insérez un seul circlip. Si vous insérez deux circlips ou plus, ils peuvent glisser ou provoquer un bruit de frottement. Tenez les circlips hors de portée des enfants et conservez-les pour une utilisation ultérieure.

Ne soulevez pas la porte excessivement. La porte peut entrer en contact avec le cache supérieur et l'endommager. Si le circlip est placé au-dessus de l'œillet, la porte du réfrigérateur peut faire du bruit lors de son ouverture ou sa fermeture.

ÉTAPE 6 Raccordement à une source d'eau (modèles applicables uniquement)

Vous devez utiliser les flexibles neufs fournis avec l'appareil et ne pas réutiliser les anciens. Le tuyau d'eau doit être raccordé par un technicien qualifié. La garantie de votre réfrigérateur ne couvre pas l'installation du tuyau d'eau. L'installation du tuyau d'eau sera effectuée à vos frais, sauf si les coûts d'installation sont compris dans le prix du revendeur. Samsung n'assume aucune responsabilité pour l'installation du tuyau d'eau. Si des fuites d'eau surviennent, prenez contact avec l'installateur du tuyau d'eau.

Pour raccorder le tuyau d'eau froide au flexible de filtrage de l'eau :

Assurez-vous que le flexible de filtrage de l'eau est raccordé au tuyau d'une source d'eau froide potable. S'il est relié au tuyau d'eau chaude, cela risquerait d'entraîner un dysfonctionnement du purificateur.

Le tuyau d'eau doit être réparé par un technicien qualifié. Si vous observez une fuite d'eau, prenez contact avec un centre de service Samsung local ou avec l'installateur du tuyau d'eau.

Installation ÉTAPE 7 Réglages initiaux En effectuant les étapes suivantes, le réfrigérateur doit fonctionner entièrement. 1. Branchez le cordon d'alimentation dans la prise murale pour allumer le réfrigérateur. 2. Ouvrez la porte et vérifiez si l'éclairage à l'intérieur s'allume. 3. Réglez la température sur la valeur la plus basse et patientez environ une heure. Le congélateur est alors légèrement réfrigéré et le moteur tourne doucement. 4. Attendez jusqu'à ce que le réfrigérateur atteigne la température réglée. Le réfrigérateur est désormais prêt à l'emploi.

ÉTAPE 8 Vérification finale Lorsque l'installation est terminée, vérifiez les points suivants : • Le réfrigérateur est branché sur une prise électrique et correctement mis à la terre. • Le réfrigérateur est installé sur une surface plane et de niveau, à une distance suffisante des parois et des meubles. • Le réfrigérateur est de niveau et positionné fermement au sol. • La porte s'ouvre et se ferme sans problèmes et l'éclairage intérieur s'allume automatiquement dès que vous ouvrez la porte.

Opérations Panneau de commande

Affiche la température actuelle ou souhaitée du réfrigérateur. indique que la fonction Refroidissement rapide est activée.

Affiche la température actuelle ou souhaitée du congélateur. indique que la fonction Congélation rapide est activée.

Cette icône indique que le réfrigérateur est connecté à un réseau. Si l'icône de connexion Wi-Fi clignote, nous vous recommandons de connecter votre réfrigérateur à l'aide de l'application SmartThings. Vous pouvez commander et surveiller votre réfrigérateur sur l'application SmartThings. Pour en savoir plus, reportez-vous à la section SmartThings.

03 Témoin de connexion au réseau

04 Voyant Pichet à remplissage automatique

L'Pichet à remplissage automatique possède 2 voyants (AutoFill Pitcher (Pichet à remplissage automatique) On (Activation) / Off (Désactivation)) pour indiquer son état de fonctionnement. • Lorsque le remplissage automatique est en marche, le voyant correspondant (AutoFill Pitcher (Pichet à remplissage automatique) On (Activation)) s'allume. • Lorsque le remplissage automatique est désactivé, le voyant correspondant (AutoFill Pitcher (Pichet à remplissage automatique) Off (Désactivation)) s'allume. • Pour activer la fonction Pichet à remplissage automatique, vous devez sélectionner Pichet à remplissage automatique.

05 Voyant Machine à glaçons

La machine à glaçons possède 2 voyants (Ice Maker (Machine à glaçons) On (Activation) / Off (Désactivation)) pour indiquer son état de fonctionnement. • Lorsque la machine à glaçons est en marche, le voyant correspondant (Ice Maker (Machine à glaçons) On (Activation)) s'allume. • Lorsque la machine à glaçons est éteinte, le voyant correspondant (Ice Maker (Machine à glaçons) Off (Désactivation)) s'allume. • Pour activer la fabrication de glaçons, vous devez allumer la machine à glaçons. • •

indique que le filtre à eau doit être remplacé. Lorsque l'icône s'affiche, vous pouvez remplacer le filtre à eau et réinitialiser l'alarme de remplacement du filtre à eau, ou vous pouvez ignorer l'alarme et remplacer le filtre plus tard. (Pour en savoir plus, reportez-vous à la section « Réinitialisation ou acquittement de l’alarme de remplacement du filtre à eau » en page 41.)

Lorsque l'écran est éteint, appuyez sur n'importe quel bouton pour le rallumer. Appuyez sur pour sélectionner l'élément souhaité sur le panneau principal et pour confirmer toute modification apportée aux réglages. Appuyez sur ou sur pour modifier les réglages de l'élément sélectionné sur le panneau principal.

* Modèles applicables uniquement REMARQUE • •

Le panneau de commande est conçu pour rester éteint lorsque le réfrigérateur n'est pas utilisé. Il s'active et s'allume uniquement lorsque vous ouvrez la porte ou appuyez sur les boutons. Si la porte est laissée ouverte pendant 5 minutes, l'éclairage interne clignote pendant 5 minutes et s'éteint pour avertir les utilisateurs sourds et malentendants qu'une porte est ouverte. Veuillez noter que ce comportement de l'appareil est tout à fait normal.

Réglage de la température ou fonction souhaitée Sélectionnez le réfrigérateur ou le congélateur, puis réglez la température souhaitée ou la fonction de votre choix. 1. Appuyez sur l'un des boutons ( , ou ) pour rallumer l'écran. - Il est possible que cette étape ne s'applique pas à certains modèles.

Nous recommandons de consommer l'eau de fruits infusés dans les 24 heures. Passé ce délai, l'eau infusée peut devenir impropre à la consommation. Vous devez nettoyer le pichet d'eau après avoir consommé l'eau infusée. Nettoyez également le pichet d'eau si vous ne l'avez pas utilisé pendant une période prolongée. •

Pour éviter que le pichet d'eau ne se renverse ou ne fuit, assurez-vous qu'il s'insère dans son support.

Pour éviter que le pichet d'eau ne déborde ou ne fuit, assurez-vous que le support de l'infuseur est correctement inséré.

Si l'avant (zone spécifiquement marquée) du pichet d'eau présente trop d'humidité, le pichet d'eau risque de ne pas se remplir entièrement. Retirez l'humidité, puis réessayez. La fonction Pichet à remplissage automatique arrête d'ajouter de l'eau dans le pichet d'eau si ce dernier ne se remplit pas après une certaine durée. Si tel est le cas, vérifiez si le tuyau d'eau est correctement raccordé. Retirez et réinsérez le pichet d'eau, puis réessayez.

 A. Modèles de type A B. Modèles de type B

Essuyez la zone autour du support du pichet d'eau si ce dernier déborde ou fuit. De l'eau goutte si l'obturateur en caoutchouc est ouvert. Un message d'alerte apparaît sur le panneau de commande en cas de fuite. En cas de fuite, ouvrez l'obturateur en caoutchouc de sorte que l'eau qui a fui puisse se vidanger. Si le message d'alerte ne disparaît pas après la vidange, il se peut qu'il y ait une défaillance du système. Contactez votre centre de service Samsung local.

Vous devez nettoyer le pichet d'eau après avoir consommé l'eau infusée. Vous devez également nettoyer le pichet d'eau si vous ne l'avez pas utilisé pendant une durée prolongée ou avez laissé de l'eau à l'intérieur pendant plus de trois jours. Si l'infuseur n'est pas correctement nettoyé, l'odeur du thé ou des fruits utilisés précédemment dans l'infuseur est susceptible de persister. Si vous ne devez pas utiliser l'infuseur, détachez-le du pichet et stockez-le dans un lieu sûr. Si vous n'avez pas utilisé le filtre à eau pendant une durée prolongée, videz les deux premiers pichets d'eau. Puis, nettoyez soigneusement le pichet avant de l'utiliser.

Opérations Distributeur d'eau (modèles applicables uniquement) Pour distribuer de l'eau réfrigérée, ouvrez le centre de boissons et pressez le levier du distributeur.

Le distributeur arrête de verser si vous maintenez le levier distributeur enfoncé pendant environ 1 minute. Pour verser plus d'eau, relâchez le levier puis pressez-le de nouveau. Veillez à ce que le verre soit aligné avec le distributeur afin d'éviter que l'eau ne vous éclabousse. Si vous n'utilisez pas le distributeur d'eau pendant 2 à 3 jours, l'eau distribuée peut avoir une odeur ou un goût étrange. Il ne s'agit pas d'un dysfonctionnement du système. Jetez le premier ou les 2 premiers verres d'eau.

Eau trouble L'eau fournie au réfrigérateur passe à travers un filtre principal pour eau alcaline. Lors du processus de filtration, la pression de l'eau augmente et l'eau devient saturée en oxygène et en azote. À cause de ce phénomène, l'eau semble temporairement floue ou trouble lorsqu'elle est distribuée. Ceci est tout à fait normal et l'eau reprend une couleur transparente au bout de quelques secondes.

Machine à glaçons Le réfrigérateur est équipé d'une machine à glaçons intégrée qui distribue automatiquement des glaçons. • La conception générale et/ou les accessoires peuvent varier selon le modèle. •

Cet appareil possède deux types de machine à glaçons.

AVERTISSEMENT Risque d'étouffement : les jeunes enfants risquent de s'étouffer avec les glaçons.

Après utilisation de la pelle à glaçons, ne la laissez pas dans le bac à glaçons. Fabrication de glaçons Après avoir installé votre réfrigérateur et l'avoir branché, suivez ces instructions pour vous assurer que la fabrication de glaçons se fait de manière appropriée et pour faire en sorte que le bac à glaçons reste rempli de glaçons. Lors de la première utilisation • Patientez 1 à 2 jours avant de vous servir de la machine à glaçons. • Jetez le premier ou les 2 premiers bacs à glaçons pour retirer les impuretés contenues dans le système d'arrivée d'eau. Diagnosis (Diagnostic) • • •

La conception générale et/ou les accessoires peuvent varier selon le modèle. Si les glaçons ne s'écoulent pas, vérifiez d'abord l'état de la machine à glaçons en utilisant le bouton Test situé en bas de la machine à glaçons. Appuyez sur le bouton Test situé en bas de la machine à glaçons. Vous entendrez une mélodie (sonnerie) lorsque vous appuierez sur le bouton. Vous entendrez une deuxième mélodie si la machine à glaçons fonctionne correctement.

Il est tout à fait normal que les glaçons s'accumulent sur un côté du distributeur. Répartissez les glaçons de manière homogène dans le distributeur pour pouvoir fabriquer plus de glaçons.

Faites attention lors du retrait du bac à glaçons car les glaçons risquent de se renverser lors de son inclinaison. Lors de la réinsertion du bac à glaçons, veillez à retirer toute boule de glaçons présente dans le tiroir.

Si le tuyau d'eau est laissé non raccordé, le robinet d'eau peut produire un bourdonnement avec le temps. Si tel est le cas, assurez-vous de désactiver la fonction de fabrication de glaçons (Cubed Ice (Glaçon) / Ice Bites (Glace)). Si la mélodie pour la fabrication de glaçons retentit plusieurs fois, prenez contact avec l'installateur du tuyau d'eau ou avec le centre de service Samsung local. Ne placez pas d'aliments dans le bac à glaçons. Les aliments surgelés peuvent endommager la machine à glaçons, en particulier lors de l'ouverture ou la fermeture de la porte. Lorsque l'alimentation est rétablie sur le réfrigérateur après une panne de courant, le bac à glaçons peut contenir un mélange de glaçons fondus et coincés, ce qui peut entraîner un mauvais fonctionnement de la machine à glaçons. Pour éviter cela, assurez-vous de vider le bac à glaçons avant d'utiliser le réfrigérateur. Ne mettez pas les doigts ni d'autres objets dans la machine à glaçons. Cela peut provoquer des blessures corporelles ou des dommages matériels. En raison du phénomène de sublimation, les glaçons stockés dans le congélateur pendant une période prolongée deviennent plus petits puis forment de gros blocs de glace. Par conséquent, si vous prévoyez de ne pas utiliser de glaçons pendant une longue période, éteignez la machine à glaçons comme suit. Utilisez uniquement les nouveaux kits de flexibles fournis avec l'appareil. Ne réutilisez pas un ancien kit de flexibles.

Maintenance Manipulation et entretien Bac à glaçons (modèles applicables uniquement) Si vous ne distribuez pas de glaçons pendant une période prolongée, les glaçons peuvent former un bloc dans le bac. Si cela se produit, retirez le bac à glaçons et videz-le.

Pour éviter tout risque de blessure, assurez-vous de nettoyer la glace ou l'eau qui est tombée au sol. Pour éviter les accidents et les blessures, ne laissez pas les enfants jouer avec le distributeur d'eau ou la machine à glaçons. Utilisez uniquement le bac à glaçons fourni. L'utilisation de bacs à glaçons de tiers peut entraîner une défaillance du système. REMARQUE

La pression d'eau requise pour fabriquer des glaçons est comprise entre 30 et 125 psi (206 et 861 kPa). Il est normal que la machine à glaçons fasse du bruit pendant le processus de fabrication de glaçons.

Rangement de la pelle Rangez la pelle dans le bac pour pelle.

 Vous pouvez également ranger la pelle dans le bac à glaçons. Dans ce cas, placez le manche de la pelle contre la paroi latérale du bac à glaçons pour un accès plus facile.

Maintenance Pichet à remplissage automatique (modèles applicables uniquement)

Ne tournez pas le bac lors du retrait ou de l'insertion. Vous risquez de rayer le bac. Pour éviter tout risque de blessures corporelles, de dégâts matériels ou d'asphyxie, tenez les bacs du congélateur qui ont été retirés hors de la portée des enfants. Ne retirez pas la grille de séparation. Placez les roulettes du bac supérieur sur l'extrémité des rails du bac inférieur. Ensuite, faites glisser le bac supérieur vers l'avant et jusqu'au bout. Dans le cas contraire, le tiroir ne s'ouvrira et ne se fermera pas correctement, ce qui entraînera l'accumulation de givre.

Maintenance Nettoyage Intérieur et extérieur

Ne retirez pas le cache du panneau arrière. Il existe un risque d'électrocution.

portes, puis soulevez la porte la plus basse et maintenez-la ainsi.

l'œillet de la porte (B) et la charnière, comme indiqué.

Vérifiez que le circlip (A) est bien inséré en dessous de l'œillet de la porte (B). Vérifiez que l'axe de l'œillet de la porte (B) est bien inséré dans l'orifice (C) sur la charnière.

la vanne d'eau principale et versez environ 3 litres d'eau. Cette opération permet d'éliminer les impuretés présentes à l'intérieur du tuyau.

 A. Fermer le tuyau d'eau principal B. Pas d'écart

Pour raccorder le flexible de filtrage de l'eau au tuyau d'eau :

3 litres d'eau avant d'utiliser le réfrigérateur, afin d'éliminer les impuretés présentes à l'intérieur du système de filtrage de l'eau.

 A. Tuyau d'eau de l'appareil B. Tuyau d'eau du kit

REMARQUE Si vous devez changer l'emplacement du réfrigérateur après avoir raccordé le tuyau d'eau, assurez-vous que la section jointée du tuyau d'eau est droite.

ATTENTION Ne montez le filtre à eau sur aucune pièce du réfrigérateur. Cela pourrait endommager le réfrigérateur.

 Pour réparer le tuyau d'eau :

jusqu'à ce que le voyant Réfrigérateur ou Congélateur clignote. - Le voyant du compartiment sélectionné clignote. ou sur pour sélectionner la température ou la fonction souhaitée. - Reportez-vous au tableau pour connaître la sélection disponible pour chaque compartiment. • • Réfrigérateur

Sélection disponible (Fahrenheit) : (Refroidissement rapide)  34 °F  35 °F  36 °F  37 °F  38 °F  39 °F  40 °F  41 °F  42 °F  43 °F  44 °F Sélection disponible (Celsius) : (Refroidissement rapide)  1 °C  2 °C  3 °C  4 °C  5 °C  6 °C  7 °C) La fonction Refroidissement rapide accélère le processus de refroidissement avec le ventilateur à vitesse maximale. Le réfrigérateur continue de fonctionner à vitesse maximale pendant deux heures et demie, avant de revenir à la température précédente. Sélection disponible (Fahrenheit) : (Congélation rapide)  -8 °F  -7 °F  -6 °F  -5 °F  -4 °F  -3 °F  -2 °F  -1 °F  0 °F  1 °F  2 °F  3 °F  4 °F  5 °F Sélection disponible (Celsius) : (Congélation rapide)  -23 °C  -22 °C  -21 °C  -20 °C  -19 °C  -18 °C  -17 °C  -16 °C  -15 °C La fonction Congélation rapide accélère le processus de congélation avec le ventilateur à vitesse maximale. Le congélateur fonctionne à vitesse maximale durant 50 heures avant de revenir à la température précédente. Pour congeler une grande quantité d'aliments, activez la fonction Congélation rapide au moins 20 heures avant de placer les aliments dans le congélateur. REMARQUE

Lorsque vous utilisez cette fonction, la consommation énergétique du réfrigérateur augmente. N'oubliez pas de la désactiver lorsque vous ne l'utilisez plus et de régler à nouveau le congélateur sur la température d'origine.

jusqu'à ce que le voyant AutoFill Pitcher (Pichet à remplissage automatique) clignote. ou sur pour activer ou désactiver la fonction Pichet à remplissage automatique. - Appuyez sur pour l'activer. - Appuyez sur pour la désactiver.

jusqu'à ce que le voyant Ice Maker (Machine à glaçons) clignote. ou sur pour activer ou désactiver la machine à glaçons. - Appuyez sur pour l'activer. - Appuyez sur pour la désactiver.

jusqu'à ce que les symboles °F et °C clignotent sur le réfrigérateur ou le congélateur. ou sur pour sélectionner l'échelle de température souhaitée. - Appuyez sur pour sélectionner Fahrenheit. - Appuyez sur pour sélectionner Celsius.

jusqu'à ce que l'indicateur Water Filter (Filtre à eau) clignote. ou sur pour sélectionner Reset (Réinitialisation) ou Later (Plus tard). - Si vous avez remplacé le filtre à eau, appuyez sur pour réinitialiser l'alarme de remplacement du filtre à eau. - Si vous souhaitez remplacer le filtre à eau plus tard et ignorer l'alarme, appuyez sur .

pour confirmer votre sélection. - L'indicateur Water Filter (Filtre à eau) cesse de clignoter.

Opérations Activation ou désactivation de la connexion Wi-Fi Pour activer ou désactiver la connexion Wi-Fi, maintenez le bouton enfoncé pendant 10 secondes. L'écran affiche alors l'état de la connexion Wi-Fi pendant 5 secondes (comme indiqué sur l'illustration). Connexion Wi-Fi activée

Connexion Wi-Fi désactivée

Lorsque vous configurez la connexion Wi-Fi pour pouvoir connecter le réfrigérateur à l'application SmartThings, la fonction Wi-Fi On/Off (Activation/Désactivation de la connexion Wi-Fi) s'active. Pour en savoir plus, reportez-vous à la section SmartThings.

SmartThings Installation Rendez-vous sur Google Play Store, Galaxy Apps ou Apple App Store et recherchez « SmartThings ». Téléchargez et installez l'application SmartThings fournie par Samsung Electronics sur votre appareil intelligent.

La version du logiciel de soutien de l'application SmartThings est soumise à modifications en fonction de la politique de prise en charge du système d'exploitation fournie par le fabricant. En outre, comme pour l'application SmartThings ou les fonctions prises en charge par l'application, la nouvelle politique de mise à jour de l'application sur la version existante du système d'exploitation est susceptible d'être suspendue pour des raisons d'utilité ou de sécurité. L'application SmartThings est soumise à modification sans préavis pour en améliorer l'utilisation ou les performances. Étant donné que la version du système d'exploitation du téléphone portable est mise à jour chaque année, l'application SmartThings est également mise à jour en permanence en fonction du dernier système d'exploitation. Pour toute question concernant les éléments mentionnés ci-dessus, veuillez nous contacter à l'adresse st.service@samsung.com Dans le but d'en améliorer les performances, l'application SmartThings est soumise à modifications sans préavis ou à une interruption de prise en charge selon la politique du fabricant. En outre, les mises à jour ultérieures sur l'application ou le fonctionnement de l'application peuvent cesser pour des questions de sécurité et d'aptitude à l'emploi, et ce même si les mises à jour sont actuellement prises en charge par votre système d'exploitation. Les systèmes de codage recommandés incluent WPA/TKIP et WPA2/AES. Tous les protocoles d'authentification par connexion Wi-Fi plus récents ou non standard ne sont pas pris en charge. Les réseaux sans fil peuvent être affectés par l'environnement de communication sans fil autour. Si votre fournisseur de services Internet a enregistré l'adresse MAC de votre ordinateur ou de votre modem à des fins d'identification, il est possible que votre réfrigérateur intelligent Samsung ne parvienne pas à se connecter à Internet. Si c'est le cas, prenez contact avec votre fournisseur de services Internet pour bénéficier d'u

Opérations Compte Samsung Vous devez créer votre compte Samsung pour pouvoir utiliser l'application. Si vous n'avez pas de compte Samsung, suivez les instructions affichées sur l'écran de l'application pour créer un compte Samsung gratuit. Pour commencer Allumez l'appareil que vous souhaitez connecter, ouvrez l'application SmartThings sur votre téléphone, puis suivez les instructions ci-dessous. Si une fenêtre contextuelle apparaît en indiquant qu'un nouvel appareil a été détecté, appuyez sur ADD NOW (AJOUTER MAINTENANT). En l'absence de fenêtre contextuelle, appuyez sur le bouton +, puis sélectionnez l'appareil que vous souhaitez connecter dans la liste des appareils disponibles. Si votre appareil ne figure pas dans la liste des appareils disponibles, appuyez sur Supported Devices (Appareils pris en charge), sélectionnez le type d'appareil, à savoir Réfrigérateur et sélectionnez le modèle d'appareil spécifique. Pour configurer votre appareil, suivez les instructions affichées dans l'application. Une fois la configuration terminée, votre réfrigérateur apparaît sous forme de « carte » sur l'écran de vos Devices (Appareils).

Application Réfrigérateur Commande intégrée Vous pouvez surveiller et contrôler votre réfrigérateur chez vous et lorsque vous êtes en déplacement. • Appuyez sur l'icône du réfrigérateur sur le Tableau de bord SmartThings, ou appuyez sur l'icône Devices (Appareils) en bas du Tableau de bord, puis appuyez sur la « carte » du réfrigérateur pour ouvrir la page Réfrigérateur. • Vérifiez l'état de fonctionnement ou l'absence de notifications relatives à votre réfrigérateur, puis modifiez des options ou réglages si nécessaire. REMARQUE Certaines options ou certains réglages du réfrigérateur peuvent ne pas être disponibles pour la commande à distance.

Température du réfrigérateur

Affiche le réglage de température souhaité du réfrigérateur.

Température du congélateur

Affiche le réglage de température souhaité du congélateur.

Contrôle de la consommation d'énergie

Vérifie la consommation d'énergie cumulée du réfrigérateur sur les 180 derniers jours.

Vous pouvez activer ou désactiver la fonction de fabrication de glaçons.

Vous pouvez activer ou désactiver la fonction Refroidissement rapide et vérifier les réglages actuels.

Vous pouvez activer ou désactiver la fonction Congélation rapide et vérifier les réglages actuels.

Température du réfrigérateur

Vous pouvez régler la température souhaitée du réfrigérateur.

Température du congélateur

Vous pouvez régler la température souhaitée du congélateur.

Pichet à remplissage automatique

Vous pouvez activer ou désactiver la fonction Pichet à remplissage automatique.

Température anormalement élevée

Cette alarme se déclenche lorsque le réfrigérateur ou le congélateur présente une température anormalement élevée.

Cette alarme se déclenche lorsque la porte du réfrigérateur ou du congélateur est laissée ouverte pendant une durée spécifique.

Débordement de l'Pichet à remplissage automatique

Si la fonction Pichet à remplissage automatique détecte un débordement, elle déclenche cette alarme pour vous informer du débordement.

Remplacement du filtre à eau

Cette alarme vous rappelle qu'il est temps de remplacer le filtre à eau.

votre goût dans l'infuseur. REMARQUE Si vous souhaitez conserver l'eau infusée dans sa concentration initiale, désactivez la fonction Pichet à remplissage automatique.

automatique sur le panneau de commande. Ouvrez la porte du centre de boissons (type A) ou la porte gauche du réfrigérateur (type B), puis insérez le pichet d'eau sur le support. Pressez-le bien droit pour l'insérer, comme indiqué sur l'illustration. A

 A. Modèles de type A B. Modèles de type B

Assurez-vous que le pichet d'eau s'insère dans son support.

de boissons (type A) ou la porte gauche du réfrigérateur (type B), puis retirez le pichet d'eau. Tirez-le bien droit pour le retirer.

 A. Modèles de type A B. Modèles de type B

l'infuseur, puis soulevez pour retirer.

 3. Tout en faisant légèrement pivoter l'infuseur, tirez dessus pour l'extraire de la bouche hermétique.

automatique, suivez la procédure de retrait en procédant dans le sens inverse.

ATTENTION Le pichet d'eau et le couvercle ne peuvent pas être mis au micro-ondes. Ils risqueraient de fondre ou de se déformer s'ils sont exposés à une source de chaleur (notamment de l'eau chaude). Dès que nécessaire, veuillez les laver à la main avec de l'eau froide ou tiède.

Clayettes du réfrigérateur L'aspect des clayettes diffère selon le modèle. Clayette supérieure

Maintenance Clayette à retrait rapide * •

Pour retirer une clayette, ouvrez entièrement la porte correspondante. Tenez l'avant de la clayette, puis soulevez-la doucement et tirez-la pour la sortir. REMARQUE

Ne soulevez pas la clayette entièrement lorsque vous retirez ou réinsérez la clayette. Vous risquez de faire des bosses sur la paroi arrière du compartiment du réfrigérateur.

Pour réinsérer, tenez la clayette à un angle plaçant la partie avant en position surélevée par rapport à l'arrière, puis insérez le crochet supérieur dans l'encoche supérieure de la clayette. Ensuite, abaissez la clayette et insérez le crochet inférieur de la clayette dans l'encoche inférieure de la clayette.

Les clayettes en verre trempé sont lourdes. Soyez prudent lors de leur retrait. La clayette doit être correctement insérée. Ne l'insérez pas à l'envers. Les récipients en verre peuvent rayer la surface des clayettes en verre.

Vous devez retirer la clayette à retrait rapide avant de retirer la clayette à légumes. 1. Sortez la clayette.

Maintenance Bacs de la porte • •

Pour retirer le bac de la porte, tenez le bac par l'avant puis soulevez-le doucement pour le retirer. Pour le réinsérer, insérez le bac de la porte légèrement au-dessus de son emplacement final tout en vous assurant que l'arrière du bac se trouve contre la porte. Tenez le bac de la porte par l'arrière à deux mains, puis appuyez vers le bas pour le mettre bien en place.

Ne retirez pas un bac qui est rempli d'aliments. Videz le bac au préalable. Faites attention lors de l'ouverture de la porte si le bac inférieur contient de grandes bouteilles, lesquelles risquent de se renverser. Ne laissez pas les enfants jouer avec les bacs. Ils risqueraient de se blesser sur les coins pointus du bac.

Tiroir à légumes+ / Tiroirs du réfrigérateur Soulevez doucement l'avant du tiroir et faites-le glisser pour le retirer. • Nous vous recommandons de retirer les bacs de la porte avant de retirer le tiroir. Cela permet d'éviter d'endommager les bacs de la porte. • Pour réinsérer, insérez le tiroir dans les rails du cadre puis faites glisser vers l'intérieur.

Bacs du congélateur Bac supérieur • •

Pour le retirer, ouvrez entièrement le tiroir du congélateur en le tirant. Soulevez l'avant du bac supérieur et tirez-le vers le haut pour le retirer. Pour le remettre en place, alignez les roulettes avant du bac supérieur avec l'extrémité du bac inférieur. Faites glisser le bac supérieur vers l'avant.

Pour le retirer, retirez d'abord le bac supérieur. Ensuite, inclinez vers le haut l'avant du bac inférieur pour le tirer et le sortir. Pour le remettre en place, posez le bac sur l'ensemble de rail en commençant par l'arrière.

vers la gauche, tirez-la vers le bas pour la retirer du distributeur.

 3. Nettoyez abondamment la buse du distributeur, puis réinstallez-la.

Insérez complètement la buse du distributeur de manière à la remettre dans sa position d'origine. N'utilisez pas d'éponge à texture dure pour nettoyer la buse du distributeur.

Joints en caoutchouc Si les joints en caoutchouc d'une porte deviennent sales, la porte risque de ne pas se fermer correctement ce qui risque alors de réduire les performances et l'efficacité du réfrigérateur. Utilisez un nettoyant doux et un chiffon humide pour nettoyer les joints en caoutchouc. Ensuite, séchez-les bien avec un chiffon.

Panneau arrière Pour maintenir la propreté des cordons et des pièces exposées du panneau arrière, passez un coup d'aspirateur sur le panneau une ou deux fois par an.
