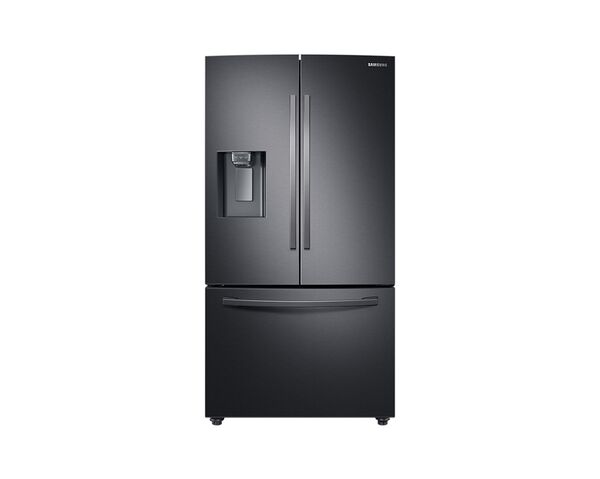

Mode d'emploi réfrigérateur-congélateur Réfrigérateur Samsung- Multi-portes- Noir Carbone- Froid Ventilé Plus: deux systèmes de refroidissement- 630L- RF23R

Ce que vous devez savoir concernant les consignes de sécurité Consignes de sécurité importantes et symboles : Précautions importantes de sécurité Symboles d'avertissement importants concernant le transport et le lieu d'installation de l'appareil Avertissements importants concernant l'installation Installation en toute sécurité Avertissements importants concernant l'utilisation Utilisation en toute sécurité Nettoyage en toute sécurité Avertissements importants concernant la mise au rebut Conseils complémentaires pour une utilisation appropriée Instructions concernant la règlementation DEEE

3 6 7 11 12 16 17 23 26 29 30 32

Présentation rapide du réfrigérateur Installation étape par étape

Panneau principal Panneau du distributeur Fonctions spéciales

Manipulation et entretien Nettoyage Remplacement

Généralités Entendez-vous des sons anormaux provenant du réfrigérateur ?

Consignes de sécurité Instructions d'installation Consignes relatives à la température Informations du modèle et commande de pièces de rechange

Consignes de sécurité Avant d'utiliser votre nouveau réfrigérateur Samsung, veuillez lire attentivement ce manuel afin de vous assurer que vous savez comment utiliser de manière sûre et efficace ses différentes fonctionnalités.

Ce que vous devez savoir concernant les consignes de sécurité

• Les avertissements et les consignes importantes de sécurité contenus dans ce manuel ne prétendent pas couvrir toutes les situations susceptibles de se produire. Il est de votre responsabilité de faire preuve de bon sens et de prudence lors de l'installation, de l'entretien et du fonctionnement de l'appareil. • Les consignes d'utilisation suivantes concernent plusieurs modèles ; il est donc possible que les caractéristiques de votre réfrigérateur soient légèrement différentes de celles spécifiées dans ce manuel et que certains symboles d'avertissement ne s'appliquent pas. Pour toute question, contactez le centre d'assistance le plus proche ou connectez-vous sur www.samsung.com. • Le gaz réfrigérant utilisé est le R-600a ou R-134a. Vérifiez le gaz réfrigérant utilisé dans votre appareil sur l'étiquette du compresseur située à l'arrière de l'appareil ou sur l'étiquette signalétique située à l'intérieur du réfrigérateur. Lorsque cet appareil contient du gaz inflammable (gaz réfrigérant R-600a), veuillez contacter les autorités locales pour obtenir des renseignements sur la mise au rebut en toute sécurité de votre appareil. • Afin d'éviter la création d'un mélange gaz-air inflammable lorsqu'une fuite se produit dans le circuit frigorifique, la taille de la pièce où installer l'appareil dépend de la quantité de gaz réfrigérant utilisée. Français

• Ne démarrez jamais un appareil qui présente des signes d'endommagement. En cas de doutes, contactez votre revendeur. La pièce doit avoir un volume de 1 m3 pour chaque 8 g de gaz réfrigérant R-600a à l'intérieur de l'appareil. La quantité de gaz réfrigérant que votre appareil peut contenir est indiquée sur la plaque signalétique située à l'intérieur de l'appareil. • Le gaz réfrigérant qui pourrait s'échapper des tuyaux risquerait de s'enflammer ou de provoquer des lésions oculaires. En cas de fuite de réfrigérant, n'approchez pas de flamme nue, éloignez tout objet inflammable de l'appareil et aérez immédiatement la pièce. - Le non-respect de cette consigne risquerait de provoquer un incendie ou une explosion. • Pour éviter de contaminer les aliments, veuillez respecter les instructions suivantes : - Ouvrir la porte pendant de longues périodes peut entraîner une hausse considérable de la température dans les compartiments de l'appareil. - Nettoyez régulièrement les surfaces pouvant entrer en contact avec des aliments et les systèmes de vidange accessibles. - Nettoyez les réservoirs d'eau s'ils n'ont pas été utilisés depuis 48 h ; rincez le système d'eau relié à une source d'alimentation en eau si vous n'avez pas tiré d'eau depuis 5 jours.

- Placez la viande crue et le poisson dans des récipients adaptés à l'intérieur du réfrigérateur afin qu'ils n'entrent pas en contact avec d'autres aliments ou qu'ils ne gouttent pas dessus. - Les compartiments à deux étoiles pour aliments surgelés sont adaptés pour stocker des aliments précongelés, pour ranger ou faire de la glace et pour créer des glaçons. - Les compartiments à une, deux et trois étoiles ne sont pas adaptés pour congeler des aliments frais. - Si l'appareil de réfrigération est laissé vide pendant de longues périodes, mettez-le hors tension, faites-le dégeler, nettoyez-le, laissez-le sécher et maintenez la porte ouverte afin d'éviter que des moisissures ne se développent à l'intérieur de l'appareil.

Consignes de sécurité Consignes de sécurité importantes et symboles : Veuillez suivre toutes les consignes de sécurité fournies dans le présent manuel. Le présent manuel utilise les symboles de sécurité suivants.

AVERTISSEMENT Consignes de sécurité

Pratiques inadaptées ou dangereuses susceptibles de causer des blessures graves, voire mortelles, et des dommages matériels.

ATTENTION Pratiques inadaptées ou dangereuses susceptibles de causer des blessures graves et/ou des dommages matériels.

REMARQUE Informations utiles qui aident l'utilisateur à comprendre ou à utiliser au mieux son réfrigérateur. Ces symboles d'avertissement ont pour but d'éviter tout risque de blessure. Respectez-les en toutes circonstances. Lisez attentivement la présente section et conservez le guide en lieu sûr afin de pouvoir vous y reporter ultérieurement.

Précautions importantes de sécurité Avertissement : risque d'incendie / matières inflammables

AVERTISSEMENT • Lorsque vous positionnez l'appareil, assurez-vous que le cordon d'alimentation n'est ni endommagé, ni coincé. • Ne placez pas plusieurs prises portables ou alimentations électriques portables à l'arrière de l'appareil. • Remplissez l'appareil d'eau potable uniquement. • Raccordez à une source d'eau potable uniquement. • N'obstruez pas les ouvertures de ventilation à l'intérieur du réfrigérateur ou de la structure encastrée. • N'utilisez pas d'appareil mécanique ni de dispositif susceptible d'accélérer le processus de décongélation, autres que ceux recommandés par le fabricant. • N'endommagez pas le circuit frigorifique. • N'utilisez pas d'appareils électriques à l'intérieur des compartiments de stockage des aliments de l'appareil, sauf si cela est recommandé par le fabricant de l'appareil concerné.

• Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou ayant un manque d'expérience et de connaissances, à moins qu'elles soient surveillées ou qu'elles aient reçu les instructions nécessaires concernant l'utilisation de cet appareil de la part d'une personne responsable de leur sécurité. • Cet appareil peut être utilisé par des enfants de 8 ans et plus, et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, à condition qu'ils/elles soient surveillé(e)s ou qu'ils/elles aient reçu les instructions nécessaires concernant l'utilisation en toute sécurité de cet appareil, et qu'ils/elles comprennent les risques impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance de l'appareil par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance. Les enfants âgés de 3 à 8 ans sont autorisés à remplir et vider les appareils de réfrigération. • Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, un fournisseur de service ou toute autre personne qualifiée afin d'éviter tout risque. • La prise de courant doit être facilement accessible de sorte que vous puissiez rapidement débrancher l'appareil de l'alimentation en cas d'urgence. - Elle doit se situer en dehors de la zone arrière de l'appareil. • Dans cet appareil, ne stockez pas de substances explosives telles que des aérosols avec un propulseur inflammable.

• Si l'appareil est équipé d'ampoules DEL, ne démontez pas vous-même les caches des lampes et les ampoules. - Contactez un centre de service Samsung. - Utilisez uniquement les ampoules DEL fournies par le fabricant ou son réparateur agréé. • Vous devez utiliser les tuyaux neufs fournis avec l'appareil et ne pas réutiliser les anciens. • Raccordez l'alimentation en eau du réfrigérateur uniquement à une source d'eau potable. Pour permettre le bon fonctionnement de la machine à glaçons, la pression de l'eau doit être comprise entre 20 et 125 psi (138 et 862 kPa). • Pour l'utilisation la plus optimale de l'énergie, veuillez laisser tous les accessoires internes tels que les paniers, les tiroirs, les clayettes sur leur position indiquée par le fabricant. • Pour optimiser la consommation d'énergie de l'appareil, laissez toujours les clayettes, tiroirs et paniers dans leur position d'origine. Mesures pour minimiser la consommation d'énergie • Installez l'appareil dans une pièce sèche et fraîche, correctement ventilée. • Vérifiez qu'il n'est pas exposé à la lumière directe du soleil et ne le placez jamais à proximité d'une source de chaleur (un radiateur par exemple). - Pour obtenir une meilleure efficacité énergétique, il est conseillé de ne pas bloquer les orifices de ventilation et les grilles de l'appareil. Français

- Laissez refroidir les aliments chauds avant de les placer à l'intérieur de l'appareil. - Placez les aliments surgelés dans le réfrigérateur pour les laisser décongeler. Les aliments surgelés peuvent ainsi servir à refroidir les aliments stockés dans le réfrigérateur. - Veillez à refermer la porte rapidement lorsque vous mettez des aliments dans le réfrigérateur ou lorsque vous les en sortez. - Ceci afin de réduire la formation de glace à l'intérieur du congélateur. - Nettoyez régulièrement l'arrière de votre réfrigérateur. La poussière augmente sa consommation. - Ne baissez pas inutilement la température intérieure. - Vérifiez que le système d'évacuation de l'air à la base et à l'arrière du réfrigérateur n'est pas obstrué. Ne recouvrez pas les ouvertures de ventilation. - Laissez un espace suffisant tout autour de l'appareil (à droite, à gauche, à l'arrière et au-dessus) au moment de l'installation. Ceci vous permettra de réduire sa consommation d'énergie et ainsi vos factures. • Nous recommandons le dégagement suivant : - À droite, à gauche et à l'arrière : plus de 50 mm - Au-dessus : plus de 100 mm Cet appareil est destiné à être utilisé dans les applications domestiques et similaires telles que : - les zones de cuisine du personnel dans les magasins, bureaux et autres environnements de travail ; 10

- les fermes et clients d'hôtels, motels et autres environnements de type résidentiels ; - l'environnement de type « chambres d'hôtes » ; - les applications de restauration et collectives similaires.

Symboles d'avertissement importants concernant le transport et le lieu d'installation de l'appareil AVERTISSEMENT • Veillez à ce qu'aucune pièce du circuit frigorifique ne soit endommagée pendant le transport ou l'installation de l'appareil. - Risque d'incendie ou de lésions oculaires en cas de fuite de réfrigérant. En cas de fuite, n'approchez pas de flamme nue ou de matière potentiellement inflammable et aérez la pièce pendant plusieurs minutes. - Cet appareil contient une faible quantité de réfrigérant isobutane (R-600a), un gaz naturel présentant une compatibilité écologique élevée, mais qui est aussi un combustible. Veillez à ce qu'aucune pièce du circuit frigorifique ne soit endommagée pendant le transport ou l'installation de l'appareil. • Lors du transport et de l'installation du réfrigérateur, ne touchez pas les flexibles d'eau situés sur sa face arrière. - Cela pourrait endommager le réfrigérateur et rendre inutilisable le distributeur d'eau.

Consignes de sécurité Avertissements importants concernant l'installation AVERTISSEMENT

• N'installez pas le réfrigérateur dans un lieu humide ou dans un lieu où il est susceptible d'être en contact avec de l'eau. - Une détérioration de l'isolation sur des composants électriques est susceptible de provoquer une électrocution ou un incendie. • N'installez pas le réfrigérateur dans un endroit exposé à la lumière directe du soleil ou à proximité d'une cuisinière, d'un appareil de chauffage ou d'autres appareils. • Ne branchez pas plusieurs appareils dans la même multiprise. Le réfrigérateur doit toujours être branché sur une prise électrique indépendante dotée d'une tension nominale correspondant à celle figurant sur la plaque signalétique du réfrigérateur. - Vous obtiendrez de meilleurs résultats et éviterez également une surcharge des circuits électriques (risque d'incendie à la suite d'une surchauffe des fils). • Ne branchez pas la fiche d'alimentation dans une prise murale mal fixée. - Cela risquerait d'entraîner un choc électrique ou un incendie. • N'utilisez pas de cordon dont la gaine est craquelée ou endommagée à quelque endroit ou à l'une de ses extrémités. • Ne pliez pas le cordon d'alimentation à l'excès et ne posez pas d'objets lourds dessus. • Ne tirez pas ou ne pliez pas excessivement le cordon d'alimentation. 12

• Ne tordez pas ou ne nouez pas le cordon d'alimentation. • N'accrochez pas le cordon d'alimentation sur un objet métallique, ne placez pas un objet lourd sur le cordon d'alimentation, n'insérez pas le cordon d'alimentation entre des objets, ou n'enfoncez pas le cordon d'alimentation dans l'espace situé derrière l'appareil. • Lorsque vous déplacez le réfrigérateur, assurez-vous qu'il ne roule pas sur le cordon d'alimentation, et prenez garde de ne pas endommager ce dernier. - Risque de choc électrique ou d'incendie. • Ne débranchez jamais le réfrigérateur en tirant sur le cordon d'alimentation. Maintenez toujours fermement la fiche pour la débrancher de la prise de courant. - Tout dommage causé au cordon est susceptible d'entraîner un court-circuit, un incendie et/ou un choc électrique. • N'utilisez pas d'aérosols à proximité du réfrigérateur. - L'utilisation d'aérosols à proximité du réfrigérateur peut provoquer une explosion ou un incendie. • N'installez pas cet appareil près d'une source de chaleur ni d'un matériau inflammable. • N'installez pas cet appareil dans un endroit où des fuites de gaz sont susceptibles de se produire. - Risque de choc électrique ou d'incendie. • Ce réfrigérateur doit être correctement situé et installé conformément aux instructions du présent guide avant d'être utilisé.

• Branchez la fiche d'alimentation de façon à ce que le cordon pende vers le bas. - Si vous branchez la fiche d'alimentation à l'envers, le fil est susceptible de se rompre et de provoquer un incendie ou un choc électrique. • Assurez-vous que la fiche d'alimentation n'est pas écrasée ou endommagée par le dos du réfrigérateur. • Gardez les matériaux d'emballage hors de portée des enfants. - Il y a un risque d'asphyxie si un enfant place les matériaux d'emballage sur sa tête. • N'installez pas cet appareil dans un lieu humide, huileux ou poussiéreux, ni dans un endroit exposé directement au soleil ou à l'eau (gouttes de pluie). - Une détérioration de l'isolation des composants électriques est susceptible de provoquer un choc électrique ou un incendie. • Si vous constatez des traces de poussière ou d'eau dans le réfrigérateur, débranchez la prise et contactez votre centre de service Samsung Electronics. - À défaut, il existe un risque d'incendie. • Ne montez pas sur l'appareil et ne placez pas d'objets (tels que du linge, des bougies allumées, des cigarettes allumées, de la vaisselle, des produits chimiques, des objets métalliques, etc.) sur celui-ci. - Le non-respect de cette consigne risque d'entraîner une électrocution, un incendie, des problèmes avec l'appareil ou des blessures corporelles.

• Vous devez retirer toutes les pellicules protectrices en plastique avant de brancher l'appareil pour la première fois. • Les enfants ne doivent pas jouer ni avec les circlips utilisés pour le réglage de la porte ni avec les clips pour le tuyau d'eau. - Il y a un risque d'asphyxie si un enfant avale un circlip ou un clip pour le tuyau d'eau. Tenez les circlips et les clips pour le tuyau d'eau hors de portée des enfants. • Le réfrigérateur doit être correctement mis à la terre. - Veillez toujours à ce que le réfrigérateur soit branché à la terre avant de vérifier ou de réparer n'importe quelle partie de l'appareil. Les fuites électriques peuvent provoquer des chocs électriques graves. • N'utilisez jamais de conduites de gaz, de fils téléphoniques ou d'autres éléments susceptibles d'attirer la foudre pour relier l'appareil à la terre. - Le réfrigérateur doit être mis à la terre afin d'éviter les fuites électriques ou les électrocutions provoquées par les fuites de courant de l'appareil. - Le non-respect de cette consigne risque d'entraîner une électrocution, un incendie, une explosion ou des problèmes avec l'appareil. • Branchez fermement la fiche dans la prise murale. N'utilisez pas de fiche d'alimentation endommagée, de cordon d'alimentation endommagé ou de prise murale mal fixée. - Risque de choc électrique ou d'incendie.

Consignes de sécurité • Le fusible du réfrigérateur doit être changé par un technicien qualifié ou une entreprise de dépannage. - Le non-respect de cette consigne risquerait de provoquer un choc électrique ou des blessures corporelles. Consignes de sécurité

tournevis cruciforme pour retirer les vis (x3) au niveau du cache supérieur.

de la porte de gauche. Faites ce qui suit dans l'ordre : • Découplez le connecteur. • Tout en maintenant en place une extrémité du coupleur du tuyau d'eau, débranchez le tuyau d'eau. ATTENTION Tenez les clips du tuyau d'eau hors de portée des enfants.

éviter toute blessure aux doigts, n'exercez pas de force brusque sur le collier.

Installation 4. Tirez le collier pour le retirer. REMARQUE Veillez à ne pas faire tomber le collier au sol.

éviter toute blessure aux doigts, n'exercez pas de force brusque sur le collier. Installation

3. Tirez le collier pour le retirer. REMARQUE Veillez à ne pas faire tomber le collier au sol.

la porte, tirez la charnière supérieure vers le haut et retirez-la. Prenez garde à ne pas endommager les fils de connecteur lors du retrait de la charnière. REMARQUE Installation

Veillez à ne pas faire tomber la charnière au sol.

la porte, tirez la charnière supérieure vers le haut et retirez-la. Prenez garde à ne pas endommager les fils de connecteur lors du retrait de la charnière. REMARQUE Veillez à ne pas faire tomber la charnière au sol.

la retirer. N'exercez pas une force excessive sur la porte. La porte pourrait tomber et provoquer des blessures corporelles. 7. Déposez la porte sur une surface plane. ATTENTION Déposez lentement la porte afin d'éviter de la rayer.

la retirer. N'exercez pas une force excessive sur la porte. La porte pourrait tomber et provoquer des blessures corporelles. 6. Déposez la porte sur une surface plane.

Remettre en place la porte du réfrigérateur Après avoir déplacé le réfrigérateur vers son emplacement final, remettez les portes en place en suivant les instructions de retrait mais en sens inverse. A

Pour éviter d'éventuelles fuites d'eau au niveau du distributeur, le tuyau d'eau doit être correctement raccordé. Assurez-vous que les deux tubes du tuyau d'eau sont insérés jusqu'au bout vers le centre du coupleur (A) transparent ou vers les lignes guides (B).

01 Distributeur 02 Centre du coupleur transparent 03 Lignes guides

Retrait du tiroir du congélateur

porte droite. La position des connecteurs diffère selon le modèle. ATTENTION •

Ne retirez pas les deux portes simultanément. Assurez-vous de retirer une porte après l'autre. En cas de non-respect de cette consigne, l'une des portes peut tomber et vous blesser. Assurez-vous que le réfrigérateur est hors tension avant de débrancher les connecteurs.

du tiroir du congélateur, faites glisser jusqu'au bout le tiroir du congélateur pour le retirer de l'ensemble de rail.

Installation ATTENTION • •

Faites attention à ne pas faire de rayures ou de bosses sur l'ensemble de rail. Assurez-vous d'installer les bacs du congélateur dans la bonne position. Dans le cas contraire, la porte ne s'ouvrira et ne se fermera pas correctement, ce qui risque d'entraîner l'accumulation de givre. N'insérez pas trop d'aliments dans le tiroir du congélateur. Cela empêche la fermeture correcte du tiroir du congélateur et est susceptible d'entraîner l'accumulation de givre.

Réinstallation du tiroir du congélateur Une fois le réfrigérateur placé à son emplacement final ou près de celui-ci, réinstallez le tiroir du congélateur en suivant les instructions de retrait, mais en sens inverse. Installation 44

ÉTAPE 4 Mise à niveau du réfrigérateur ATTENTION • • •

Une fois installé, le réfrigérateur doit être mis de niveau sur un sol plat et solide. Si vous ne mettez pas le réfrigérateur de niveau, cela peut entraîner l'endommagement du réfrigérateur ou des blessures corporelles. Pour mettre le réfrigérateur de niveau, ce dernier doit être vide. Assurez-vous qu'il ne reste aucun aliment à l'intérieur du réfrigérateur. Pour des raisons de sécurité, l'avant doit être légèrement plus relevé que l'arrière.

Mettez le réfrigérateur de niveau à l'aide des vis spéciales (vis de mise à niveau) sur les pieds avant. Utilisez un tournevis à tête plate pour tourner les vis de mise à niveau. •

Pour ajuster la hauteur côté gauche : Insérez un tournevis à tête plate dans la vis de mise à niveau du pied avant gauche. Tournez la vis de mise à niveau dans le sens horaire pour relever le côté gauche ou tournez-la dans le sens antihoraire pour l'abaisser. Pour ajuster la hauteur côté droit : Insérez un tournevis à tête plate dans la vis de mise à niveau du pied avant droit. Tournez la vis de mise à niveau dans le sens horaire pour relever le côté droit ou tournez-la dans le sens antihoraire pour l'abaisser.

Installation ÉTAPE 5 Ajustement de la hauteur de la porte et de l'écart des portes

Circlips Vous pouvez ajuster la hauteur d'une porte à l'aide des circlips fournis, disponibles dans 4 tailles différentes (1 mm, 1,5 mm, 2 mm et 2,5 mm).

Pour ajuster la hauteur d'une porte :

portes, puis soulevez la porte la plus basse et maintenez-la ainsi.

l'œillet de la porte (B) et la charnière, comme indiqué.

Insérez un seul circlip. Si vous insérez deux circlips ou plus, ils peuvent glisser ou provoquer un bruit de frottement. Tenez les circlips hors de portée des enfants et conservez-les pour une utilisation ultérieure. Ne soulevez pas la porte excessivement. La porte peut entrer en contact avec le cache supérieur et l'endommager.

ÉTAPE 6 Fixation des poignées ATTENTION Les poignées du réfrigérateur doivent être orientées dans la bonne direction. • Les poignées du réfrigérateur doivent être fixées de manière à ce que les trous présents sur chacune d'elles soient en face les uns des autres. • La poignée du congélateur doit être fixée de manière à ce que le trou soit face au sol.

vis des poignées sur le réfrigérateur, deux pour chaque poignée respectivement, comme indiqué sur l'illustration de gauche. Installation

3. Poussez la poignée vers le bas.

Installation 4. Insérez la clé fournie dans le trou de poignée, puis tournez-la dans le sens horaire pour serrer.

réfrigérateur, placez tout d'abord le côté gauche de la poignée du congélateur sur la vis de poignée gauche, puis poussez-la vers la gauche.

congélateur sur la vis de poignée droite.

8. Insérez la clé fournie dans le trou de poignée, puis tournez-la dans le sens horaire pour serrer.

ÉTAPE 7 Raccordement à une source d'eau ATTENTION • • • •

Vous devez utiliser les nouveaux tuyaux fournis avec l'appareil et ne pas réutiliser les anciens. Le tuyau d'eau doit être raccordé par un technicien qualifié. La garantie de votre réfrigérateur ne couvre pas l'installation du tuyau d'eau. L'installation du tuyau d'eau sera effectuée à vos frais, sauf si les coûts d'installation sont compris dans le prix du revendeur. Samsung ne sera en aucun cas tenu responsable pour l'installation du tuyau d'eau. Si des fuites d'eau surviennent, prenez contact avec l'installateur du tuyau d'eau.

Pour raccorder le tuyau d'eau froide au flexible de filtrage de l'eau : ATTENTION •

Assurez-vous que le flexible de filtrage de l'eau est raccordé au tuyau d'une source d'eau froide potable. S'il est relié au tuyau d'eau chaude, le purificateur ne fonctionnera pas correctement.

la vanne d'eau principale et versez environ 3 litres d'eau. Cette opération permet d'éliminer les impuretés présentes à l'intérieur du tuyau.

A. Fermeture de la conduite d'eau principale B. Pas de jeu

Installation Pour raccorder le flexible de filtrage de l'eau au tuyau d'eau :

3 litres d'eau avant de vraiment utiliser le réfrigérateur, afin d'éliminer les impuretés présentes à l'intérieur du système de filtrage de l'eau.

A. Tuyau d'eau de l'unité B. Tuyau d'eau du kit Installation

REMARQUE Si vous devez changer l'emplacement du réfrigérateur après avoir raccordé le tuyau d'eau, assurez-vous que la section jointée du tuyau d'eau est droite.

ATTENTION Ne montez le filtre à eau sur aucune pièce du réfrigérateur. Cela pourrait endommager le réfrigérateur.

Pour réparer le tuyau d'eau : ATTENTION Le tuyau d'eau doit être réparé par un technicien qualifié. Si vous observez une fuite d'eau, prenez contact avec un centre de service Samsung local ou avec l'installateur du tuyau d'eau.

ÉTAPE 8 Réglages initiaux En suivant les étapes suivantes, le réfrigérateur doit fonctionner entièrement. 1. Insérez la fiche d'alimentation dans la prise murale pour allumer le réfrigérateur. 2. Ouvrez la porte et vérifiez si l'éclairage à l'intérieur s'allume. 3. Réglez la température sur la valeur la plus basse et patientez environ une heure. Le congélateur est alors légèrement réfrigéré et le moteur tourne doucement. 4. Attendez jusqu'à ce que le réfrigérateur atteigne la température réglée. Le réfrigérateur est désormais prêt l'emploi.

ÉTAPE 9 Vérification finale

Lorsque l'installation est terminée, vérifiez les points suivants : • Le réfrigérateur est branché sur une prise électrique et correctement mis à la terre. • Le réfrigérateur est installé sur une surface plane et de niveau, à une distance suffisante des parois et des meubles. • Le réfrigérateur est mis à niveau et positionné fermement au sol. • La porte s'ouvre et se ferme sans obstacles et l'éclairage intérieur s'allume automatiquement dès que vous ouvrez la porte.

Opérations Panneau principal

01 Fridge (Réfrigérateur) / °F  °C

02 Power Cool (Refroidissement rapide)

03 Freezer (Congélateur) / Power Freeze (Congélation rapide)

04 Ice Maker (Machine à glaçons) / Filter Reset (Réinitialisation du filtre)

05 Water/Ice (Eau/Glaçons) / Dispenser Lock (Verrouillage du distributeur)

06 Door Alarm (Alarme de la porte) / Control Lock (Verrouillage de commande)

Lorsque vous changez la température sur l'écran, ce dernier affiche la température actuelle à l'intérieur du réfrigérateur, jusqu'à ce que la température atteigne la valeur que vous avez réglée. Ensuite, l'écran affiche la nouvelle température réglée. Veuillez noter qu'il faut prévoir du temps avant que le réfrigérateur atteigne la nouvelle température. Ceci est tout à fait normal. Pendant ce temps, vous n'avez pas besoin de régler de nouveau la température. Afin d'assurer des performances optimales, nous vous recommandons de régler la température sur -19 °C pour le congélateur et sur 3 °C pour le réfrigérateur. La température dans le réfrigérateur risque d'augmenter si vous ouvrez la porte fréquemment ou si une grande quantité d'aliments est placée dans le réfrigérateur. Si tel est le cas, l'affichage de la température clignote jusqu'à ce que la température du réfrigérateur revienne au réglage spécifié. Si une erreur de communication survient entre l'écran d'affichage de la température et le contrôleur principal, ce clignotement continue pendant une période prolongée. Prenez contact avec un centre de service local Samsung pour bénéficier d'une assistance technique. L'écran du panneau principal s'allume uniquement si la porte est ouverte et il s'éteint si la porte est fermée. Si vous réglez la fonction Control Lock (Verrouillage de commande) sur le panneau principal, ce dernier se verrouille automatiquement après 1 minute d'inactivité.

01 Réfrigérateur / °F  °C (3 s)

Vous pouvez également utiliser le bouton Fridge (Réfrigérateur) pour changer d'échelle de température et alterner entre Celsius et Fahrenheit. Pour changer l'échelle de température actuelle, maintenez le bouton Fridge (Réfrigérateur) enfoncé pendant 3 secondes.

Vous pouvez utiliser le bouton Fridge (Réfrigérateur) pour régler la température du réfrigérateur. • Appuyez plusieurs fois sur le bouton Fridge (Réfrigérateur) pour sélectionner la température de votre choix entre 1 °C et 7 °C. - Le voyant de température vous informe de la température actuellement réglée ou sélectionnée.

Opérations 02 Refroidissement rapide La fonction Refroidissement rapide accélère le processus de refroidissement avec le ventilateur à vitesse maximale. Elle vous permet de refroidir rapidement des aliments qui s'abîment vite. Elle peut aussi être utilisée après avoir laissé la porte ouverte pendant quelques temps. Le réfrigérateur continue de fonctionner à vitesse maximale durant plusieurs heures, avant de revenir à la température précédente. Maintenez le bouton Power Cool (Refroidissement rapide) enfoncé pendant 3 secondes. Le voyant correspondant ( ) s'allume et le réfrigérateur accélère le processus de refroidissement pour vous. 03 Congélateur / Congélation rapide (3 s) Freezer (Congélateur)

Power Freeze (Congélation rapide)

Le bouton Freezer (Congélateur) peut être utilisé pour régler la température du congélateur ou pour activer la fonction Congélation rapide. Les températures disponibles sont comprises entre -15 °C et -23 °C.

La fonction Congélation rapide accélère le processus de congélation avec le ventilateur à vitesse maximale. Le congélateur fonctionne à vitesse maximale durant 50 heures avant de revenir à la température précédente. • Pour activer la fonction Congélation rapide, maintenez le bouton Freezer (Congélateur) enfoncé pendant 3 secondes. Le témoin correspondant ( ) s'allume et le réfrigérateur accélère le processus de congélation pour vous. • Pour désactiver la fonction, maintenez de nouveau le bouton Freezer (Congélateur) enfoncé pendant 3 secondes. Le congélateur revient au réglage de température précédent. • Pour congeler une grande quantité d'aliments, activez la fonction Congélation rapide au moins 20 heures avant de placer les aliments dans le congélateur. REMARQUE L'utilisation de la fonction Congélation rapide augmente la consommation électrique. Assurez-vous de la désactiver et de rétablir la température précédente si vous n'avez pas besoin de cette fonction.

04 Machine à glaçons / Réinitialisation du filtre (3 s)

Ice Maker (Machine à glaçons)

Appuyez sur le bouton Ice Maker (Machine à glaçons) pour activer ou désactiver la machine à glaçons. La machine à glaçons possède 2 voyants ( / ) pour indiquer le statut de fonctionnement. • Lorsque la machine à glaçons est en marche, le voyant correspondant ( ) s'allume. • Lorsque la machine à glaçons est éteinte, le voyant correspondant ( ) s'allume. Dans ce cas, la fabrication de glaçons est désactivée même si vous appuyez sur le bouton Cubed Ice (Glaçons) ou Crushed Ice (Glace pilée) sur le panneau du distributeur. Pour activer la fabrication de glaçons, vous devez allumer la machine à glaçons. REMARQUE Si la machine à glaçons est éteinte, elle s'allume si vous maintenez le levier distributeur de glaçons enfoncé pendant plus de 5 secondes.

Filter Reset (Réinitialisation du filtre)

Après environ 6 mois (et généralement environ 1 200 l d'eau), le voyant Filtre clignote en rouge pendant plusieurs secondes lorsque vous ouvrez la porte. Cette fonction vous rappelle que le filtre doit être remplacé. Si cela se produit, remplacez le filtre, puis maintenez le bouton Ice Maker (Machine à glaçons) enfoncé pendant 3 secondes. Le cycle de vie du filtre sera réinitialisé et le voyant du filtre s'éteint. REMARQUE •

L'eau de certaines régions a une teneur relativement forte en calcaire. Cela peut réduire le cycle de vie du filtre. Dans ces zones, vous devrez remplacer le filtre à eau plus souvent que la fréquence spécifiée ci-dessus. Si l'eau n'est pas distribuée correctement, il y a de fortes chances pour que le filtre à eau soit obstrué. Remplacez le filtre à eau.

Opérations 05 Eau/Glaçons / Verrouillage du distributeur (3 s) Water/Ice (Eau/Glaçons)

activée, appuyez sur le bouton Cubed Ice (Glaçons) ou Crushed Ice (Glace pilée) pour sélectionner le type de glace.

pressez le levier du distributeur avec le verre. Les glaçons tombent du distributeur dans votre verre.

sélectionner de l'eau. 4. Pressez le levier du distributeur avec le verre. De l'eau coule du distributeur dans votre verre. Opérations

Le distributeur arrête de verser si vous maintenez le levier du distributeur enfoncé pendant environ 1 minute. Pour verser plus d'eau, relâchez le levier puis pressez-le de nouveau. Veillez à ce que le verre soit aligné avec le distributeur afin d'éviter que l'eau ne vous éclabousse. Si vous n'utilisez pas le distributeur d'eau pendant 2 à 3 jours, l'eau distribuée peut avoir une odeur ou un goût étrange. Il ne s'agit pas d'un dysfonctionnement du système. Jetez les 1 à 2 premiers verres d'eau.

Opérations Machine à glaçons Le réfrigérateur est équipé d'une machine à glaçons intégrée qui distribue automatiquement de la glace, de sorte que vous puissiez bénéficier d'une eau filtrée sous forme de glaçons ou de glace pilée. Fabrication de glaçons Après avoir installé votre réfrigérateur et l'avoir branché, suivez ces instructions pour vous assurer que la fabrication de glaçons se fait de manière appropriée et pour faire en sorte que le bac à glaçons reste rempli de glaçons : 1. Laissez le réfrigérateur en marche pendant au moins 24 heures pour garantir des performances optimales. 2. Laissez tomber les 4 à 6 premiers glaçons dans un verre. 3. Attendez encore 8 heures et laissez tomber 4 à 6 autres glaçons. 4. Ensuite, attendez 16 heures de plus et servez-vous votre premier verre plein de glaçons. REMARQUE • •

Si vous consommez tous les glaçons d'un coup, vous devez attendre 8 heures supplémentaires avant de pouvoir vous servir les 4 à 6 premiers glaçons. Cela permet de s'assurer que le bac à glaçons est rempli de glaçons de façon appropriée. Les glaçons générés rapidement peuvent sembler blancs, ce qui est tout à fait normal.

Si vous n'arrivez pas à verser de la glace, vérifiez d'abord la machine à glaçons.

machine à glaçons fonctionne correctement.

Si la mélodie pour la fabrication de glaçons retentit plusieurs fois, prenez contact avec l'installateur du tuyau d'eau ou avec un centre de service Samsung local. N'appuyez pas sur le bouton Test plusieurs fois si le bac à glaçons est plein de glace ou d'eau. De l'eau pourrait déborder ou de la glace pourrait se coincer dans le bac. Ne placez pas d'aliments dans le bac à glaçons. Les aliments surgelés peuvent endommager la machine à glaçons, en particulier lors de l'ouverture ou la fermeture de la porte. Lorsque l'alimentation est rétablie sur le réfrigérateur après une panne de courant, le bac à glaçons peut contenir un mélange de glaçons fondus et coincés, ce qui peut entraîner un mauvais fonctionnement de la machine à glaçons. Pour éviter cela, assurez-vous de vider le bac à glaçons afin qu'il puisse se remplir de glaçons frais et non collés. Ne mettez pas les doigts ni d'autres objets dans l'orifice du distributeur ou la machine à glaçons. Cela peut provoquer des blessures corporelles ou des dommages matériels. Au moment de l'insertion du bac de la machine à glaçons, veillez à ce que le bac soit bien centré au niveau de l'entrée. Cela évitera que le bac ne reste bloqué.

Si vous éteignez la machine à glaçons Si vous maintenez le bouton Ice Maker (Machine à glaçons) enfoncé pendant plus de 3 secondes pour éteindre la machine à glaçons, assurez-vous de retirer tous les glaçons dans le bac à glaçons. Les glaçons restants peuvent former un bloc, rendant alors difficile leur retrait. Pour retirer le bac à glaçons, reportez-vous à la section Bac à glaçons (modèles applicables uniquement) en page 62. REMARQUE •

Le retrait du bac à glaçons n'affecte pas les performances thermiques et mécaniques du réfrigérateur.

Eau trouble L'eau fournie au réfrigérateur passe à travers un filtre principal pour eau alcaline. Lors du processus de filtration, la pression de l'eau augmente et l'eau devient saturée en oxygène et en azote. À cause de ce phénomène, l'eau semble temporairement floue ou trouble lorsqu'elle est distribuée. Ceci est tout à fait normal et l'eau reprend une couleur transparente après quelques secondes.

Entretien Manipulation et entretien Bac à glaçons (modèles applicables uniquement) Si vous ne distribuez pas de glaçons pendant une période prolongée, les glaçons peuvent former un bloc dans le bac. Si cela se produit, retirez le bac à glaçons et videz-le.

doucement puis tirez-le lentement pour le sortir, en tenant le bas du bac avec une main et le côté avec l'autre main. 2. Videz le bac.

en place. Si vous n'arrivez pas à remettre le bac en place, faites tournez la vis hélicoïdale de 90 degrés puis réessayez.

Si le bac à glaçons n'est pas fermement inséré, tournez la rampe hélicoïdale (A) de 90 degrés, puis réessayez. Entretien A

N'exercez pas une force excessive sur le cache du bac. Le cache risquerait de se casser. Ne fermez pas la porte trop fort. De l'eau pourrait déborder de la machine à glaçons. Pour éviter tout risque de blessure, assurez-vous de nettoyer la glace ou l'eau qui est tombée au sol. Pour éviter les accidents et les blessures, ne laissez pas les enfants jouer avec le distributeur d'eau ou la machine à glaçons. Ne mettez pas votre main ou un objet dans la gouttière à glaçons. Cela pourrait provoquer des blessures corporelles ou des dommages matériels.

Utilisez uniquement le bac à glaçons fourni. L'utilisation de bacs à glaçons de tiers peut entraîner une défaillance du système.

La pression d'eau requise pour fabriquer des glaçons est comprise entre 206 et 827 kPa. Il est normal que la machine à glaçons fasse du bruit pendant le processus de fabrication de glaçons. Lorsque la porte est ouverte, ni la machine à glaçons ni le distributeur d'eau ne fonctionnent.

Clayettes du réfrigérateur L'aspect des clayettes diffère selon le modèle. •

Pour retirer une clayette, ouvrez la porte correspondante entièrement. Tenez l'avant de la clayette, puis soulevez-la doucement et faites-la glisser pour la sortir. REMARQUE

Ne soulevez pas la clayette entièrement lorsque vous retirez ou réinsérez la clayette. Vous risquez de faire des bosses sur la paroi arrière du compartiment du réfrigérateur. Pour réinsérer, tenez la clayette à un angle plaçant la partie avant en position surélevée par rapport à l'arrière, puis insérez le crochet supérieur dans l'encoche supérieure de la clayette. Ensuite, abaissez la clayette et insérez le crochet inférieur de la clayette dans l'encoche inférieure de la clayette.

Les clayettes en verre trempé sont lourdes. Soyez prudent lors de leur retrait. La clayette doit être correctement insérée. Ne l'insérez pas à l'envers. Les récipients en verre peuvent rayer la surface des clayettes en verre.

Entretien Clayette coulissante Vous pouvez rentrer la moitié avant de la clayette coulissante en la faisant glisser afin de pouvoir ranger plus d'articles hauts. Tirez doucement la moitié avant de la clayette pour la rouvrir et utiliser à nouveau la clayette entière.

Clayette pliante La clayette pliante vous permet d'avoir plus de place dans le réfrigérateur pour les articles hauts. • Pour la replier, poussez la partie avant de la clayette vers le haut. ATTENTION Ne soulevez et ne tordez pas trop rapidement la clayette pliante pour attraper les aliments qui se trouvent en dessous d'elle. Il risque de tomber.

Pour retirer le bac de la porte, tenez le bac par l'avant puis soulevez-le doucement pour le retirer. Pour le réinsérer, insérez le bac de la porte légèrement au-dessus de son emplacement final tout en vous assurant que l'arrière du bac se trouve contre la porte. Tenez le bac de la porte par l'arrière à deux mains, puis appuyez vers le bas pour le mettre bien en place. ATTENTION

Ne retirez pas un bac qui est rempli d'aliments. Videz le bac au préalable. Faites attention lors de l'ouverture de la porte si le bac inférieur contient de grandes bouteilles, lesquelles risquent de se renverser. Ne laissez pas les enfants jouer avec les bacs. Ils risqueraient de se blesser sur les coins pointus du bac.

Entretien Tiroirs du réfrigérateur Tiroirs à légumes / fruits Soulevez doucement l'avant du tiroir et faites-le glisser pour le retirer. • Nous vous recommandons de retirer les bacs de la porte avant de retirer le tiroir. Cela permet d'éviter d'endommager les bacs de la porte. • Pour réinsérer, insérez le tiroir dans les rails du cadre puis faites glisser vers l'intérieur.

Ouvrez entièrement le compartiment large pour le retirer. Ensuite, soulevez légèrement l'avant et tirez horizontalement. Pour le remettre en place, poussez les rails vers l'arrière du réfrigérateur. Ensuite, placez le compartiment large sur les rails et faites-le glisser jusqu'à ce qu'il soit en place.

Pour retirer la grille de séparation, soulevez l'avant de celle-ci pour la décrocher de la paroi, puis retirez-la en la tirant vers vous. Pour remettre la grille de séparation en place, accrochez l'arrière de la grille de séparation à la paroi arrière et enfoncez-la.

Bacs du congélateur Bac à glaçons inférieur (modèles applicables uniquement) 1. Ouvrez entièrement le tiroir du congélateur.

Pour le retirer, ouvrez entièrement le tiroir du congélateur en le tirant. Soulevez l'avant du bac supérieur et tirez-le pour le retirer. Pour le remettre en place, alignez les roulettes avant du bac supérieur avec l'extrémité du bac inférieur. Faites glisser le bac supérieur vers l'avant.

Entretien Bac inférieur • •

Pour le retirer, retirez d'abord le bac supérieur. Ensuite, inclinez vers le haut l'avant du bac inférieur pour le tirer et le sortir. Pour le remettre en place, posez le bac sur l'ensemble de rail en commençant par l'arrière.

Ne tournez pas le bac lors du retrait ou de l'insertion. Vous risquez de rayer le bac. Pour éviter tout risque de blessures corporelles, de dégâts matériels ou d'asphyxie, tenez les bacs du congélateur qui ont été retirés hors de la portée des enfants. Ne retirez pas la grille de séparation. Placez les roulettes du bac supérieur sur l'extrémité des rails du bac inférieur. Ensuite, faites glisser le bac supérieur vers l'avant et jusqu'au bout. Dans le cas contraire, le tiroir ne s'ouvrira et ne se fermera pas correctement, ce qui risque d'entraîner l'accumulation de givre.

Grille de séparation du bac du congélateur (type A, modèles applicables uniquement) Desserrez et retirez la vis sur la partie inférieure de la grille de séparation. Ensuite, tirez la grille de séparation bien à la verticale pour la retirer.

Grille de séparation du bac du congélateur (type B, modèles applicables uniquement) 1. Retirez le bac inférieur.

de séparation vers le haut pour les retirer.

Entretien Nettoyage Intérieur et extérieur AVERTISSEMENT • •

N'utilisez pas de benzène, de diluant, de nettoyant domestique/pour voiture ou d'eau de Javel (Clorox™) pour le nettoyage du réfrigérateur. Ces produits risquent d'endommager la surface du réfrigérateur et de provoquer un incendie. Évitez de vaporiser de l'eau directement sur le réfrigérateur. Cela est susceptible de provoquer un choc électrique.

Retirez régulièrement toutes les substances étrangères telles que la poussière ou l'eau des fiches de la prise électrique et des points de contact à l'aide d'un chiffon sec. 1. Débranchez le cordon d'alimentation. 2. Utilisez un chiffon doux non pelucheux humidifié ou une serviette en papier pour nettoyer l'intérieur et l'extérieur du réfrigérateur. 3. Ensuite, utilisez un chiffon sec ou une serviette en papier pour bien sécher les surfaces. 4. Branchez le cordon d'alimentation.

Distributeur de glace / d'eau ATTENTION Lorsque vous sélectionnez de la glace pilée, quelques copeaux de glace résiduelle peuvent s'accumuler dans la gouttière à glaçons. Pour éviter cela, retirez la glace résiduelle au niveau de la gouttière à l'aide d'un chiffon propre et doux.

Si les joints en caoutchouc d'une porte deviennent sales, la porte risque de ne pas se fermer correctement ce qui risque alors de réduire les performances et l'efficacité du réfrigérateur. Utilisez un nettoyant doux et un chiffon humide pour nettoyer les joints en caoutchouc. Ensuite, séchez-les bien avec un chiffon.

Panneau arrière Pour maintenir la propreté des cordons et des pièces exposées du panneau arrière, passez un coup d'aspirateur sur le panneau une ou deux fois par an.

ATTENTION Ne retirez pas le cache du panneau arrière. Il existe un risque d'électrocution.

Remplacement Filtre à eau AVERTISSEMENT • •

N'utilisez pas de filtres à eau de tiers. Utilisez uniquement les filtres fournis ou approuvés par Samsung. Les filtres non approuvés peuvent fuir et endommager le réfrigérateur, entraînant alors une électrocution. Samsung ne sera en aucun cas tenu responsable pour tout dommage découlant de l'utilisation de filtres à eau de tiers. Le voyant Réinitialisation du filtre ( ) devient rouge lorsque le moment est venu de remplacer le filtre à eau. Avant de remplacer le filtre, assurez-vous que le tuyau d'arrivée d'eau est fermé. 1. Fermez le tuyau d'arrivée d'eau.

filtre de 90 degrés dans le sens antihoraire (1/4 de tour). La cartouche du filtre se déverrouille.

3. Tirez vers l'extérieur pour retirer la cartouche. - Si le filtre à eau est très contaminé, la cartouche peut être difficile à retirer. Si tel est le cas, n'hésitez pas à forcer pour retirer la cartouche. - Pour éviter que de l'eau ne fuie au niveau de l'ouverture du filtre, gardez la cartouche bien droite lors de son retrait. 4. Insérez une nouvelle cartouche de filtre. Utilisez uniquement les filtres approuvés ou fournis par Samsung.

glaçons) enfoncé pendant 3 secondes sur le panneau principal pour réinitialiser le détecteur de cycle de vie. Le voyant Réinitialisation du filtre ( ) s'éteint. 7. Une fois le remplacement du filtre terminé, ouvrez la vanne d'arrivée d'eau et faites couler de l'eau à travers le distributeur pendant environ 7 minutes. Cette opération permet d'éliminer les impuretés et l'air présents dans le tuyau d'eau.

Lorsqu'un filtre a récemment installé, il se peut que le distributeur d'eau crache de l'eau brièvement. Cela est dû à l'air qui est entré dans le tuyau d'eau. Le processus de remplacement peut faire goutter le distributeur d'eau pendant une courte durée. S'il goutte, essuyez simplement l'eau sur le sol avec une serviette sèche.

Système de filtration de l'eau par osmose inverse La pression d'eau du système d'alimentation en eau vers le système de filtration de l'eau par osmose inverse doit être comprise entre 206 kPa et 827 kPa. La pression d'eau du système de filtration de l'eau par osmose inverse vers le tuyau d'eau froide du réfrigérateur doit être d'au moins 276 kPa. Si la pression d'eau est inférieure à ces spécifications : • Vérifiez si le filtre sédiment du système d'osmose inverse n'est pas obstrué. Remplacez le filtre si nécessaire. • Remplissez le réservoir d'eau dans le système par osmose inverse avec de l'eau. • Si votre réfrigérateur est équipé d'un filtre à eau, cela peut réduire davantage la pression de l'eau s'il est utilisé en conjonction avec un système d'osmose inverse. Retirez le filtre à eau. Pour en savoir plus ou pour obtenir des informations sur l'entretien, prenez contact avec un plombier professionnel habilité. Commander un filtre neuf Pour acheter un filtre à eau neuf, prenez contact avec un centre de dépannage Samsung local ou rendezvous sur le site Internet www.samsungparts.com.

Ampoules LED Pour changer les ampoules du réfrigérateur, prenez contact avec un centre de service Samsung local. AVERTISSEMENT •

Les ampoules ne peuvent pas être remplacées par l'utilisateur. N'essayez pas de remplacer une ampoule par vous-même. Cela est susceptible de provoquer une électrocution.

Ampoule (source de lumière) Ce produit contient une source lumineuse de classe d’efficacité énergétique <G>. La ou les ampoule(s) et/ou le ou les mécanisme(s) de commande ne sont pas remplaçables par l'utilisateur. Pour remplacer la ou les ampoule(s) et/ou le ou les mécanisme(s) de commande de l'appareil, contactez un centre de service Samsung local. Pour obtenir les instructions détaillées de remplacement pour la ou les ampoule(s) ou pour le ou les mécanisme(s) de commande de votre appareil, rendez-vous sur le site Internet de Samsung (http://www. samsung.com), allez dans Assistance > Assistance sur la page d'accueil, puis saisissez le nom du modèle. Pour obtenir les instructions détaillées de démontage pour la ou les ampoule(s) et/ou pour le ou les mécanisme(s) de commande, suivez simplement les instructions de remplacement fournies, tel que décrit ci-dessus.

Dépannage Avant d'appeler pour obtenir de l'aide, parcourez les points de vérification ci-dessous. Tous les appels de dépannage concernant des situations normales (autres que des cas de défaut) seront facturés à l'utilisateur.

Généralités Température Symptôme

Le réfrigérateur/ congélateur ne fonctionne pas. La température du réfrigérateur/congélateur est élevée.

Le réfrigérateur/ congélateur refroidit trop.

Le cordon d'alimentation n'est pas branché correctement.

La molette de contrôle de la température n'est pas réglée correctement.

Branchez correctement le cordon d'alimentation.

Assurez-vous que le réfrigérateur n'est pas exposé à la lumière directe du soleil et qu'il n'est pas à proximité d'une source de chaleur.

Assurez-vous de laisser un écart d'au moins 5 cm entre l'arrière et les côtés du réfrigérateur et les murs et meubles à proximité.

Le réfrigérateur se trouve à proximité d'une source de chaleur ou est exposé à la lumière directe du soleil.

Espace insuffisant entre le réfrigérateur et les murs et meubles à proximité.

Le mode Économie d'énergie est activé.

Désactivez le mode Économie d'énergie.

Le réfrigérateur est en surcharge. Des aliments bloquent les orifices de ventilation du réfrigérateur.

Ne surchargez pas le réfrigérateur. Ne laissez pas des aliments bloquer les orifices de ventilation.

La molette de contrôle de la température n'est pas réglée correctement.

Augmentez la température. Dépannage

La paroi intérieure est chaude.

Le réfrigérateur dispose de tuyaux résistants à la chaleur dans la paroi intérieure.

Pour prévenir de la condensation, le réfrigérateur est équipé de tuyaux résistants à la chaleur dans les coins avant. Lorsque la température ambiante augmente, cet équipement peut ne pas fonctionner correctement. Il ne s'agit pas d'un dysfonctionnement du système.

Le réfrigérateur dégage des odeurs.

Nettoyez le réfrigérateur et retirez les aliments abîmés.

Assurez-vous que les aliments à forte odeur sont emballés de manière hermétique.

Présence de givre autour des orifices de ventilation. Présence de givre sur les parois intérieures.

Pendant le cycle de décongélation, il se peut que de l'eau goutte sur la résistance de décongélation, générant alors des sons de grésillement.

À mesure que le réfrigérateur refroidit ou congèle, du gaz réfrigérant circule dans les tuyaux hermétiques, provoquant alors des sons de bouillonnement. Bouillonnement !

À mesure que la température du réfrigérateur augmenter ou baisse, les pièces en plastique se contractent ou se détendent, créant alors des bruits de cognement. Ces bruits sont produits pendant le cycle de décongélation ou lorsque les pièces électroniques fonctionnent. Craquement !

Pour les modèles avec machine à glaçons : Lorsque la vanne d'eau s'ouvre pour remplir la machine à glaçons, des sons de bourdonnement peuvent être émis. En raison de l'égalisation de la pression lors de l'ouverture et de la fermeture de la porte du réfrigérateur, des sons de souffle peuvent être émis.

Annexe Consignes de sécurité • •

Pour garantir l'utilisation la plus optimale de l'énergie, veuillez laisser tous les accessoires internes tels que les paniers, les tiroirs, les clayettes et le bac à glaçons sur leur position indiquée par le fabricant. Cet appareil de réfrigération n'est pas destiné à être utilisé comme appareil encastré.

Instructions d'installation Pour les appareils de réfrigération avec classe climatique Selon la classe climatique, cet appareil de réfrigération est destiné à être utilisé dans une plage de températures ambiantes telle que spécifiée dans le tableau suivant. La classe climatique figure sur la plaque signalétique. L'appareil peut ne pas fonctionner correctement s'il est utilisé à des températures situées en dehors de la plage spécifiée. La classe climatique figure sur l'étiquette apposée à l'intérieur de votre réfrigérateur.

Plage de température efficace Le réfrigérateur a été conçu pour un fonctionnement normal dans la plage de température spécifiée par les caractéristiques de sa classe énergétique. Classe

Climat tempéré étendu Climat tempéré

Plage de température ambiante (°C) IEC 62552 (ISO 15502)

REMARQUE La performance de refroidissement et la consommation électrique du réfrigérateur peuvent être affectées par la température ambiante, la fréquence d'ouverture de la porte et l'emplacement du réfrigérateur. Nous vous recommandons de régler la température comme approprié.

Annexe Consignes relatives à la température Température recommandée Réglage de température optimal pour le stockage d'aliments : • Réfrigérateur : 3 °C • Congélateur : -20 °C • Machine à glaçons activée : -8 °C REMARQUE La température optimale de chaque compartiment dépend de la température ambiante. La température optimale ci-dessus a été déterminée pour une température ambiante de 25 °C.

Refroidissement rapide La fonction Refroidissement rapide accélère le processus de refroidissement avec le ventilateur à vitesse maximale. Le réfrigérateur continue de fonctionner à vitesse maximale pendant deux heures et demie, avant de revenir à la température précédente.

Congélation rapide La fonction Congélation rapide accélère le processus de congélation avec le ventilateur à vitesse maximale. Le congélateur fonctionne à vitesse maximale durant 50 heures avant de revenir à la température précédente. Pour congeler une grande quantité d'aliments, activez la fonction Congélation rapide au moins 20 heures avant de placer les aliments dans le congélateur. REMARQUE Lorsque vous utilisez cette fonction, la consommation d'énergie du réfrigérateur augmente. N'oubliez pas de la désactiver lorsque vous n'en avez plus besoin et de régler à nouveau la température d'origine.

Conseils de stockage pour une préservation optimale (modèles applicables uniquement) Recouvrez les aliments afin de conserver leur humidité et éviter qu'ils ne récupèrent les odeurs des autres aliments. Pour une grande casserole contenant des aliments tels que de la soupe ou un ragoût, veuillez répartir son contenu en plusieurs portions plus petites que vous mettrez dans des récipients peu profonds avant de les mettre au réfrigérateur. Pour un gros morceau de viande ou un poulet entier, veuillez le couper en morceaux de plus petite taille ou le placer dans des récipients peu profonds avant de le mettre au réfrigérateur.

Positionnement des aliments Clayettes

Les clayettes sont réglables afin de pouvoir les adapter aux divers emballages.

Compartiment spécialisé (modèles applicables uniquement)

Les tiroirs à légumes étanches offrent un environnement de stockage optimal pour les fruits et légumes. Les légumes requièrent un taux d'humidité élevé tandis que les fruits ont besoin d'un faible taux d'humidité. Les tiroirs à légumes sont équipés de dispositifs de contrôle permettant de réguler le taux d'humidité. (*Selon le modèle et les options disponibles) Un tiroir à viande à température réglable optimise le temps de stockage des viandes et fromages.

Ne stockez pas les denrées périssables dans la porte. Les œufs doivent être stockés dans leur emballage en carton sur une clayette. La température des bacs de stockage de la porte fluctue davantage que celle dans le compartiment. Maintenez la porte fermée le plus possible.

Compartiment du congélateur

Vous pouvez stocker des aliments surgelés, faire des glaçons et congeler des aliments frais dans le compartiment du congélateur.

REMARQUE Congelez uniquement des aliments frais et non abimés. Conservez les aliments devant être congelés loin des aliments déjà congelés. Pour prévenir la perte de saveur ou le séchage des aliments, placez-les dans des récipients hermétiques. Tableau des périodes de stockage au réfrigérateur et au congélateur La durabilité de la fraîcheur des aliments dépend de la température et de l'exposition à l'humidité. Étant donné que les dates des produits n'indiquent pas comment utiliser les produits en toute sécurité, reportezvous à ce tableau et suivez les conseils qui y figurent. Produits laitiers Produit

Annexe Viande Réfrigérateur

Rôtis frais, steaks frais, côtelettes fraîches

Viande crue fraîche, bœuf à braiser

Bacon Saucisses, viande crue de porc, bœuf, dinde Volaille / Œufs Produit Viande de volaille fraîche Salade à la volaille Œufs, frais dans leur coquille

Poisson / Fruits de la mer Réfrigérateur

Salade au poisson Poisson séché ou mariné

Brocoli, choux de Bruxelles, petits pois, champignons
