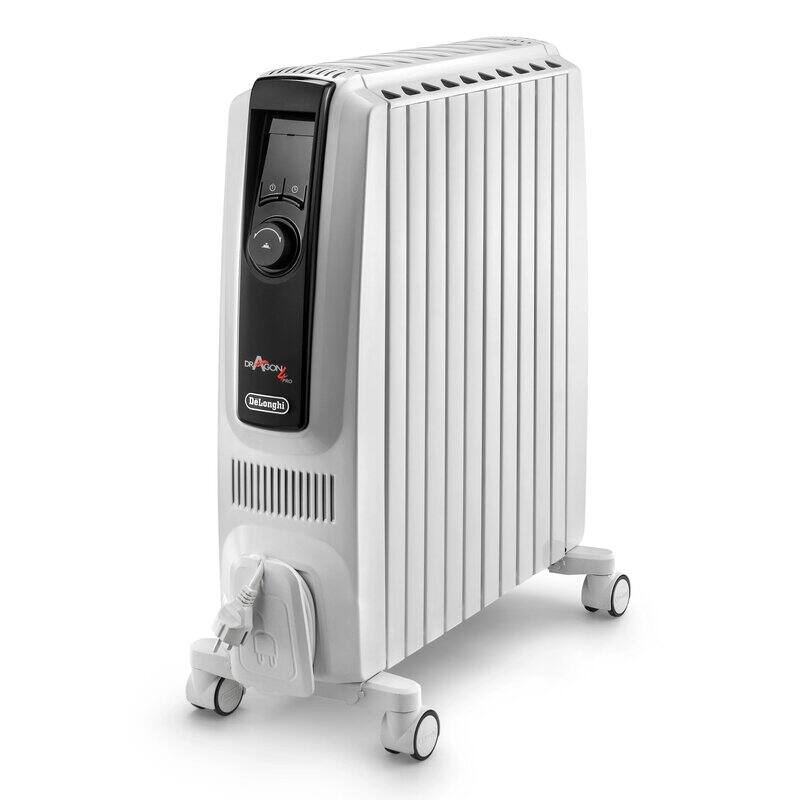

Mode d'emploi radiateur De'Longhi Dragon 4 Pro

Bouton ON/STAND-BY Bouton minuteur Bouton de sélection/cadran de contrôle écran roulette range-câble

Lorsque vous utilisez le radiateur pour la première fois, ou après un débranchement prolongé de celui-ci, il est nécessaire de régler l’heure courante :

00 clignotera à l’écran. 2. Tournez le sélecteur pour régler l’heure courante. 3. Après avoir réglé l’heure exacte, appuyez sur le sélecteur : les chiffres des minutes clignotent. 4. Tournez le sélecteur pour régler les minutes, puis pressez-le pour confirmer.

Symboles affichés sur l’écran de l’appareil verrouillage des touches tension d’alimentation

niveaux de puissance sélectionnée niveaux de puissance de fonctionnement Symbole antigel fonction minuteur l Indicateur de température (vert) 1 (T1) l Indicateur de température (rouge) 2 (T2)

Retournez le radiateur sur un tapis ou toute autre surface non dure pour ne pas abîmer la peinture. Ouvrez complètement les roulettes en les tournant vers l’extérieur (Fig. 1). Remettez le radiateur en position verticale.

Modification de l’heure S’il s’avère nécessaire de régler à nouveau l’heure, en mode de fonctionnement manuel, appuyez sur le sélecteur pendant 5 secondes, puis procédez comme expliqué ci-dessus. Après avoir réglé l’horloge, l’appareil reviendra au mode de fonctionnement manuel.

Allumez l’appareil en appuyant sur le bouton . L'appareil commencera à fonctionner en manuel avec les réglages prédéfinis suivants:

N’installez pas l'appareil juste au-dessous d'une prise de courant. Évitez d’utiliser l'appareil dans des pièces de moins de 4m2.

Avant de brancher l’appareil sur la prise de courant, vérifiez que la tension du secteur correspond à la valeur indiquée sur la plaque signalétique de l’appareil et que la ligne d’alimentation soit dimensionnée à la charge demandée. Une fois branché, l’appareil visualisera le symbole de couleur rouge.

Pour modifier la température, tournez le sélecteur dans le sens des aiguilles d’une montre pour l’augmenter et dans le

sens inverse des aiguilles d’une montre pour la diminuer. Les réglages de température disponibles sont 5°C et de 10°C à 28°C. Le réglage à 5°C active la fonction antigel. (voir Fonction antigel à la page 6).

❶ Température ambiante 18° ❷ Température ambiante 22°

Niveaux de puissance sélectionnée et niveaux de puissance de fonctionnement

Niveau puissance de fonctionnement: Max

Il y a 3 niveaux de puissance (min (min) / med (moy) / max (max)) disponibles et le mode ECO. min

❸ Température ambiante 24° ❹ Température ambiante 25°

Selon le niveau de puissance réglé, le niveau de puissance de fonctionnement peut être inférieur ou égal au niveau de puissance sélectionné. La puissance thermique de fonctionnement est indiquée sur l’écran de l’appareil par les barres minces situées sous les indicateurs de la puissance sélectionnée.

Niveau puissance de fonctionnement: Moy

Niveau puissance de fonctionnement: Min

La température ambiante est atteinte, l’appareil cesse de chauffer

Réglage du niveau de puissance

Niveau de puissance sélectionnée

1. Appuyez deux fois sur le sélecteur durant le chauffage. 2. Le niveau de puissance clignote.

tournant le sélecteur. 4. Appuyez une fois sur le sélecteur pour confirmer.

] Niveau de puissance de fonctionnement -

Si la température ambiante est sensiblement inférieure à la température sélectionnée, l'appareil commencera à chauffer la pièce en essayant d’élever la température au niveau sélectionné le plus rapidement possible. - Si la température ambiante est proche de la température sélectionnée, l’appareil chauffera la pièce en utilisant une puissance thermique inférieure au niveau de puissance sélectionné. - Lorsque la température réglée est atteinte, l’appareil interrompt le chauffage. Exemple : Le fonctionnement démarre à la température ambiante de 18°C, la température réglée est de 25°C et le niveau de puissance sélectionné est Max.

Quand le mode Eco est activé, l'appareil sélectionne automatiquement le niveau de puissance de fonctionnement le plus avantageux, de Max à Min, en contrôlant la température réglée afin d’obtenir une économie d’énergie et garantir en même temps un confort optimal.

Programme minuteur journalier préréglé

Cette fonction est utile pour prévenir la congélation. Pour l’activer, en fonctionnement manuel, quand la température est réglée sur 10°C, tournez le sélecteur dans le sens inverse des aiguilles d’une montre jusqu’à ce que la valeur 5 s’affiche et que le symbole apparaisse.

Le programme journalier préréglé par défaut est le suivant : l T1= 21°C l T2 = chauffage éteint T1

10 12 14 16 18 20 22 0 (24)

Comment modifier les températures journalières du minuteur

Ce mode de fonctionnement ne permet pas de régler la puissance de fonctionnement. L'appareil est réglé automatiquement sur le niveau de puissance maximale. En tournant le sélecteur dans le sens des aiguilles d’une montre, on restaure le réglage de puissance précédant l’activation de la fonction antigel.

Vous pouvez modifier les réglages de la température pour T1 e T2 selon vos propres besoins. T1 est associé au voyant vert ( l ) et peut être réglé à n’importe quelle température entre 10 et 28°C ; T2 est associé au voyant rouge ( l ) et peut être réglé sur éteint, antigel à 5°C ou toute autre température comprise entre 10°C et une température inférieure à T1.

En mode de fonctionnement avec minuteur, l'appareil fonctionne selon une programmation journalière préréglée qui peut être modifiée suivant les besoins de chacun. Allumez l’appareil en appuyant sur la touche puis appuyez à nouveau sur la touche pour activer le mode de fonctionnement du minuteur. Le symbole s’affiche à l’écran en même temps que la température préréglée et que le niveau de puissance attribué à la plage horaire courante.

Default Max (Défaut) 28°C 21°C T2 Default Antigel Min Max 10°C 5°C inf. à T1 Voyant rouge (Défaut) Éteint

Modifiez le réglage de la température du minuteur depuis le mode de fonctionnement manuel comme suit : 1. Appuyez sur le sélecteur. 2. Le niveau de puissance clignote.

le sélecteur pour choisir entre le voyant vert (T1) et le voyant rouge (T2) puis pressez pour confirmer. 5. Les chiffres de la température clignotent. Tournez le sélecteur pour régler la température suivant vos propres besoins et pressez pour confirmer.

Programme minuteur journalier

Le programme journalier du minuteur consiste en une séquence temporelle de 24 heures qui peut être divisée en 96 plages horaires de 15 minutes chacune. Il est possible d’associer l’un des 2 réglages de température du minuteur à chaque plage horaire, T1 ou T2. Vous pouvez modifier les plages horaires et les températures T1 e T2 selon vos propres besoins.

Remarque: Effectuez les 6 passages précédents pour régler l’autre température du minuteur journalier non réglée précédemment.

Comment afficher le programme journalier

Il pourrait s’avérer nécessaire de contrôler les réglages du programme journalier du minuteur. 1. Depuis le mode de fonctionnement avec minuteur, appuyez sur le bouton minuteur pendant environ 5 secondes. 2. L’écran affiche 00:00 , l'indicateur de la température (T1 = vert ou T2 = rouge) et l'icône de l’horloge qui clignote.

montre pour afficher le programme journalier du minuteur de 00:00 à 23:45 . 4. Appuyez sur le sélecteur pour quitter.

Comment modifier la programmation journalière du minuteur

montre jusqu’à atteindre l’heure souhaitée pour cette plage. Il est possible de choisir n’importe quelle plage horaire en minutes. 5. Appuyez sur le sélecteur pour confirmer la fin de la plage horaire : le voyant de la température commence à clignoter pour permettre à l’utilisateur de régler la plage horaire suivante. Pour compléter la programmation journalière du minuteur, réglez les plages souhaitées dans les 24 heures, jusqu’à 23:45, en suivant la procédure décrite aux points de 3 à 5.

Réglage du niveau de puissance en mode de fonctionnement avec minuteur

En mode de fonctionnement avec minuteur, l’appareil fonctionne par défaut au niveau de puissance maximal. Il est possible de modifier le niveau de puissance comme suit :

min (min) / med (moy) / max (max) / max + eco (max + eco) . 3. Appuyez sur le sélecteur pour confirmer.

en appuyant une fois sur le bouton ON / STAND-BY, l'appareil s’allume en stand-by et reste en stand-by même si l’on presse à nouveau le bouton ON / STAND-BY. - pour rallumer l’appareil il sera nécessaire de désactiver le verrouillage des touches. Quand l'appareil est éteint et le verrouillage des touches est activé : - Tous les boutons et le sélecteur sont verrouillés - il n’est pas possible d’allumer l’appareil Pour désactiver la fonction, appuyez simultanément sur le bouton minuteur et sur le sélecteur de contrôle pendant au moins 3 secondes.

Réglage de la luminosité de l’écran

Après quelques secondes d’inactivité, la luminosité de l’écran se réduit automatiquement. Durant l'inactivité, la luminosité peut être réglée, au choix, en choisissant parmi 3 niveaux disponibles. Quand l'appareil est en stand-by, il sera possible d’afficher le niveau de luminosité actuel en maintenant le sélecteur de contrôle enfoncé pendant environ 5 secondes. Tournez le sélecteur jusqu’à atteindre la luminosité souhaitée, puis appuyez sur le sélecteur pour confirmer.

Activation / désactivation du signal sonore

Quand l’appareil est en stand-by, il est possible d’afficher le niveau de luminosité actuel en appuyant sur le sélecteur de contrôle pendant environ 5 secondes : appuyez sur le bouton minuteur et tournez le sélecteur pour modifier l’état du ronfleur de On ( l vert) à Off ( l rouge) et vice-versa Appuyez sur le sélecteur pour confirmer.

Nota Bene : Si la procédure pour modifier ou contrôler les réglages de l’appareil est interrompue et qu’aucun bouton n’est enfoncé pendant deux minutes, les réglages affichés à l’écran ne seront pas enregistrés et l’appareil reviendra aux réglages affichés précédemment.

Pour empêcher l’activation fortuite des boutons, il est possible de verrouiller les touches. Pour activer cette fonction, appuyez simultanément sur le bouton minuteur et sur le sélecteur de contrôle pendant au moins 3 secondes. L’écran affiche le symbole et l'appareil émet un double signal sonore. Quand l’appareil est allumé et le verrouillage des touches est activé : - les boutons et le sélecteur sont verrouillés

Nota bene : le signal sonore reste actif uniquement pour le bouton ON / STAND-BY.

Mémoire Quand l'alimentation est rétablie après une interruption, l’appareil reprendra le fonctionnement en mode stand-by. Quand l’appareil est rallumé en appuyant sur le bouton on / stand-by, les conditions de fonctionnement seront les mêmes que celles réglées précédemment en mode de fonctionnement manuel.

Tension d’alimentation Puissance absorbée

L’appareil dispose d’un système diagnostic qui signale d’éventuelles anomalies. En cas de problèmes, l’écran affiche un message d’erreur avec un voyant carré rouge : (Erreur sonde 1) + signal sonore Panne sonde température ambiante. Contactez le SAV De'Longhi. (Erreur sonde 2) + signal sonore Panne sonde sécurité interne . Contactez le SAV De'Longhi. (Température élevée) Quand la température à l’intérieur de l’appareil est trop élevée, l'élément chauffant s’éteint automatiquement. L’écran montre cycliquement (pendant 2 secondes). Pour éliminer la cause de l’alarme, vérifier que l’appareil ne soit pas couvert. (Dispositif de sécurité contre le retournement) : le dispositif de sécurité contre le retournement interrompt le fonctionnement au cas où l’appareil serait renversé ou bien positionné de manière inappropriée au point d’en compromettre la sécurité. L’appareil émet un signal sonore et l’écran affiche tos. Une fois remis en position verticale, l’appareil a besoin de quelques secondes avant de recommencer à fonctionner en mode stand-by.

Débranchez la fiche de la prise de courant et laissez refroidir l’appareil. Nettoyez le radiateur à bain d’huile avec un chiffon doux et humide, n’utilisez pas de détergents ou de substances abrasives. Si vous prévoyez de ne pas utiliser le radiateur à bain d’huile pendant un certain temps, enroulez le cordon d’alimentation sur le range-câble et rangez l'appareil dans un lieu sec. L’appareil a été conçu pour fonctionner, sans problèmes, pendant de nombreuses années. En cas de dysfonctionnement, n’essayez pas de réparer le radiateur à bain d’huile vous-même, vous risquez de provoquer un incendie ou de subir des secousses électriques. Contactez le SAV De'Longhi (voir la liste des SAV De'Longhi jointe).

Voir plaque signalétique “

Assurez-vous que l’appareil soit Branchez la fiche sur la prise de courant branché correctement et que la prise de courant fonctionne bien. Le dispositif de sécurité pourrait avoir Éliminez l’obstruction et laissez refroidir l’appareil. Si l’appareil continue à ne pas éteint l’appareil fonctionner, contactez le SAV De’Longhi

La température réglée pourrait être Réglez une température plus élevée trop basse.

+ appareil Indique que le capteur de la Contactez le SAV De'Longhi température ambiante est en panne éteint (Erreur sonde 1) L’écran affiche :

+ appareil Indique que le capteur de protection Contactez le SAV De'Longhi interne de l’appareil est en panne éteint (Erreur sonde 2) L’écran affiche :

L’écran affiche : Ht (Température élevée)

L'appareil a atteint une température Contrôlez que l’appareil ne soit pas couvert interne trop élevée et laissez refroidir l’appareil . Quand la température interne de l'appareil diminue, l’alarme s’éteint. Si l’appareil ne fonctionne pas, contactez le SAV De'Longhi

L’écran affiche : tos pareil est éteint

et l’ap- L’interrupteur du dispositif contre le Assurez-vous que l’appareil soit en position verticale, sur une surface plane. Si l’appareil retournement s’est déclenché ne fonctionne pas, contactez le SAV De'Longhi
