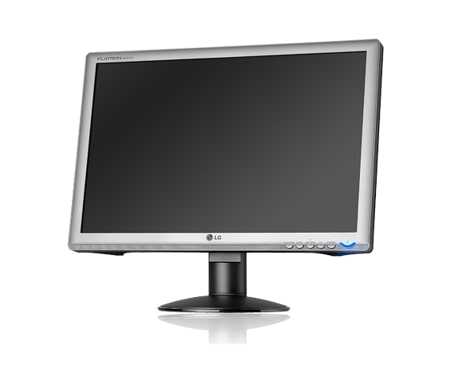

Mode d'emploi moniteur LG W1934S-BN

Présentation

W1934S W2234S W1934SE W2234SE

euillez lire attentivement les Précautions importantes avant d'utiliser cet appareil. Conservez ce manuel (CD) à portée de main pour pouvoir le consulter facilement.

Reportez-vous à l’étiquette du produit et transmettez l’information portée sur cette étiquette à votre distributeur chaque fois que vous faite appel au service après-vente.

Précautions importantes Cet appareil est conçu et fabriqué pour assurer votre sécurité. Cependant, un mauvais usage peut entraîner des risques d'électrocution ou d'incendie. Afin de garantir un fonctionnement correct de toutes les protections présentes dans ce moniteur, veillez à observer les règles d'installation, d'utilisation et d'entretien énoncées ci-dessous.

Sécurité générale Utilisez uniquement le cordon d'alimentation fourni avec l'appareil. Si vous deviez néanmoins en utiliser un autre, assurez-vous qu'il est conforme aux normes du pays. Si le cordon d'alimentation présente un défaut, veuillez contacter le fabricant ou le service de réparation agréé le plus proche afin de vous procurer un cordon fonctionnel. Le cordon d'alimentation constitue le dispositif principal de déconnexion. Assurez-vous que la prise électrique reste facilement accessible après l'installation. Ne faites fonctionner le moniteur qu'à partir d'une des sources d'alimentation électrique spécifiées dans ce manuel ou affichées sur le moniteur. Si vous n'êtes pas certain du type d'installation et d'alimentation électrique dont votre local est équipé, consultez votre distributeur. La surcharge en courant alternatif des prises, fiches et câbles de raccordement est dangereuse. Il en va de même pour les cordons d'alimentation endommagés et les prises/fiches électriques cassées. Toutes ces conditions peuvent causer des chocs électriques et des incendies. Pour tout remplacement de ces matériels, faites appel à un technicien de maintenance. N'ouvrez pas le moniteur. Il ne contient aucun élément qui puisse faire l'objet d'une intervention de l'utilisateur. Il recèle des hautes tensions dangereuses, même lorsque l'alimentation est coupée. S'il ne fonctionne pas correctement, contactez le distributeur. Pour éviter les risques de blessure physique : Ne placez pas le moniteur sur un plan incliné, à moins de l'y fixer solidement. Utilisez uniquement les supports recommandés par le fabricant. Ne faite pas tomber d’objet sur le produit. Ne le soumettez pas à des chocs. Préservez l’écran des projectiles de toute sorte. Vous pourriez non seulement être blessé, mais également provoquer une panne ou endommager l’écran. Pour éviter les risques d'incendie ou de sinistre : Éteignez toujours le moniteur lorsque vous quittez la pièce pour un temps prolongé. Ne le laissez jam

Installation Ne faites reposer ou rouler aucun objet sur le cordon d'alimentation et placez le moniteur de façon à protéger le cordon.

Précautions importantes N'utilisez par le moniteur en milieu humide, par exemple à côté d'une baignoire, d'un lavabo, d'un évier, d'un lave-linge, dans un sous-sol ou près d'une piscine. Les moniteurs disposent d'orifices de ventilation destinés à évacuer la chaleur générée par leur fonctionnement. Si ces orifices sont obturés, cette chaleur peut nuire au fonctionnement du moniteur et causer un incendie. Vous ne devez donc JAMAIS : Placer le moniteur sur un lit, un divan, un tapis : les évents placés sous le moniteur doivent rester libres. Encastrer le moniteur dans un espace clos, à moins qu'une ventilation adaptée soit installée. Couvrir les orifices de ventilation avec des vêtements ou autres tissus. Placer le moniteur à proximité d'un radiateur ou d'une source de chaleur. Ne jamais frotter ou gratter l'écran LCD à matrice active avec un objet dur. Vous risquez de rayer ou d'endommager définitivement l'écran. N'appuyez jamais sur l'écran LCD longtemps avec le doigt, car cela peut créer des images rémanentes. L'écran peut comporter des pixels défaillants. Ils apparaissent sous la forme de tâches rouges, vertes ou bleues. Cependant, ces pixels n'ont aucune influence sur les performances de l'écran. Si possible, utilisez les résolutions recommandées pour obtenir une qualité d'image optimale. Lorsque vous utilisez une résolution différente de celles recommandées, les images affichées peuvent être de mauvaise qualité. Cette caractéristique est due à la technologie LCD. Laisser une image fixe sur l’écran pour une longue période peut endommager l’écran et entrainer une brûlure d’image. Assurez-vous d’utiliser l’économiseur d’écran sur le moniteur. Ce phénomène est également présent sur les produits des autres fabricants, et n’est pas couvert par la garantie. Veillez à ne pas heurter ni rayer la façade et les côtés de l'écran avec des objets métalliques. Cela pourrait endommager l'écran.

Nettoyage Débranchez le moniteur avant de nettoyer l'écran. Utilisez un linge légèrement humide. N'utilisez par d'aérosol directement sur l'écran : le produit risque de couler dans l'écran et de provoquer un choc électrique.

Réemballage Conservez le carton et le matériel d'emballage. Ils représentent le moyen de transport idéal de l'appareil. En cas de déménagement ou d'expédition, réutilisez l'emballage d'origine.

Mise en décharge sûre La lampe fluorescente utilisée dans ce produit contient une petite quantité de mercure. Ne jetez pas cet appareil avec le reste de vos déchets ménagers. L’élimination de ce produit doit s’effectuer conformément aux réglementations en vigueur dans votre pays.

Connexion du moniteur Avant de mettre en service le moniteur, assurez-vous qu'il est éteint, et que le l'ordinateur et les autres périphériques sont également éteints.

Installation du socle 1. Placez le moniteur écran vers le bas sur un linge doux. 2. Vérifiez la direction du Support et rattachez-le à la Charnière comme sur l’image. Charnière Support

3. Vérifiez la direction de la Pièce de Base et rattachez-la au Support. 4. Une fois l’assemblage du socle terminé, relevez le moniteur délicatement et tournez-le face à vous.

Important Cette illustration présente un modèle de connexion général. Votre moniteur peut être différent de celui présenté ici. Ne transportez pas le moniteur en le maintenant la tête en bas par le socle. Il risque de tomber et de s'endommager, ou bien de vous blesser le pied.

Connexion du moniteur Démontez le socle

Placez l’antérieur du moniteur vers le

mouillé sur une surface plate.

bas sur le coussin ou le chiffon mouillé.

mouillé sur une surface plate.

bas sur le coussin ou le chiffon mouillé.

En poussant la clenche dedans, prenez

main et l’Assemblage de Base avec l’autre comme sur l’image, et relevez doucement l’Assemblage de Base.

la base du socle du socle du corps.

5. Tirez légèrement sur le corps du socle pour le séparer de la charnière.

Connexion du moniteur Avant de mettre en service le moniteur, assurez-vous qu'il est éteint, et que le l'ordinateur et les autres périphériques sont également éteints.

Positionnement de votre écran

1. Ajustez la position de l'écran selon vos préférences pour une utilisation optimale. Inclinaison du socle : -5˚~20˚

Ergonomie Il est recommandé d'incliner le moniteur vers l'avant d'un angle qui ne doit pas excéder 5 degrés afin de garder une position ergonomique et confortable.

Connexion du moniteur Connexion à l'ordinateur 1. Assurez-vous d’éteindre l’ordinateur et le produit. Connectez le câble du signal 1 et le cordon d’alimentation 2 correctement, resserrez ensuite la vis du câble signal. A Connectez le câble Dsub (PC) B Connectez le câble Dsub (Mac)

REMARQUE La vue arrière de l'appareil est volontairement simplifiée. Elle représente un modèle général ; il se peut que votre moniteur soit différent. L’utilisateur doit utiliser des câbles interface blindés (câble D-sub 15 broches, câble DVI), avec cœur en ferrite pour assurer la conformité standard du produit.

Câble vidéo Variable suivant le modèle.

Adaptateur pour Macintosh Avec les ordinateurs Apple Macintosh, un adaptateur est nécessaire pour passer du connecteur VGS D-sub haute densité à 15 broches sur 3 rangées du câble fourni au connecteur à 15 broches sur 2 rangées.

la base du socle du socle du corps.

5. Tirez légèrement sur le corps du socle pour le séparer de la charnière.

Installation de la plaque de fixation murale

Appuyez sur le bouton

figurant sur le panneau avant pour allumer l'alimentation. Lorsque l'alimentation du moniteur est allumée, la fonction 'Self Image Setting Function' ('Réglage automatique de l'image') est automatiquement exécutée.

REMARQUE ‘Self Image Setting Function’ ('Réglage automatique de l'image'): Cette fonction fournit à l'utilisateur des réglages d'écran optimaux. Lorsque l'utilisateur connecte le moniteur pour la première fois, cette fonction règle automatiquement l'écran aux réglages optimaux sur des signaux d'entrée individuels. Fonction ‘AUTO/SET’: Lorsque vous rencontrez des problèmes, comme une image trouble, des lettres troubles, du scintillement ou une image déformée lors de l’utilisation du dispositif ou après avoir changé la résolution de l’écran, appuyez sur le bouton de réglage automatique AUTO/SET pour améliorer la résolution.

Fonctions du panneau de commande Commandes du panneau

5 Bouton 4 : 3 in Wide(4:3

Large)

Cette touche vous permet de régler la largeur de l’écran que vous voyez. • LARGE : Passe en mode grand écran en fonction du signal d'image en entrée. • 4 : 3 : Change le rapport hauteur/largeur du signal d'image en entrée en 4 : 3.

: 3 large

Ce bouton permet de faire apparaître et disparaître l'affichage du menu à l'écran.

Osd verrouillage/deverrouillagee

Cette fonction vous permet de verrouiller les paramètres de commande actuels afin qu'ils ne soient pas modifiés par inadvertance. Appuyez sur la bouton MENU et maintenezla enfoncée pendant plusieurs secondes. Le message "OSD VERROUILLAGE" devrait apparaître. Vous pouvez déverrouiller les commandes du menu à l’écran en appuyant sur la bouton MENU pendant plusieurs secondes. Le message "OSD DEVERROUILLAGEE" devrait apparaître.

Fonctions du panneau de commande

Utilisez ces boutons pour sélectionner ou régler des fonctions sur l'écran OSD. Touche directe LightView JOUR NUIT

Cette option vous permet de choisir le réglage de l’image le plus approprié à l’environnement (luminosité ambiante, type d’image, etc.). • JOUR : forte luminosité ambiante • NUIT : faible luminosité ambiante • TEXTE : pour l’affichage de textes (traitement de texte, etc.) • FILM : pour les images animées (vidéo ou cinéma) • PHOTO : pour les images fixes ou les dessins • NORMAL : ce sont des conditions normales de fonctionnement.

Ce bouton permet de saisir et de valider les valeurs choisies dans le menu affiché.

Réglage automatique d'imagent

Lorsque vous réglez le moniteur, appuyez sur le bouton AUTO/SET pour entrer dans le menu à l'écran. Cette option permet de régler automatiquement l'affichage suivant la résolution en cours. Le meilleur mode d'écran est - W1934S : 1440 x 900 - W2234S : 1680 x 1050 - W1934SE : 1440 x 900 - W2234SE : 1680 x 1050

Ce bouton permet d'allumer et d'éteindre le moniteur.

Témoin d'alimentation Cette diode luminescente est bleu lorsque le moniteur est en mode de fonctionnement normal (Mode activé). Si l’écran est en mode Sommeil (économie d’énergie), cette couleur de témoin change sur ambre.

Réglages du menu à l'écran (OSD) Réglage de l'affichage Grâce au système de menu à l'écran OSD, vous pouvez en quelques instants régler la taille de l'image, sa position, ainsi que d'autres paramètres. Le bref exemple ci-dessous vous permettra de vous familiariser avec ces commandes. La section qui suit définit dans ses lignes générales le fonctionnement des réglages et des sélections que vous pouvez effectuer avec l'OSD. REMARQUE Avant de procéder au réglage de l'image, laissez le moniteur se stabiliser pendant une trentaine de minutes.

Pour effectuer des réglages dans l'OSD, procédez comme suit :

Appuyez sur le bouton MENU. Le menu principal de l'OSD apparaît. Pour accéder aux commandes, utilisez les boutons ou . Lorsque l'icône de votre choix apparaît en surbrillance, appuyez sur le bouton AUTO/SET. Utilisez les boutons / pour régler l'image au niveau souhaité. Utilisez le bouton AUTO/SET pour sélectionner d'autres éléments de sous-menu. Appuyez une fois sur le bouton MENU pour revenir au menu principal afin de sélectionner une autre fonction. Appuyez deux fois sur le bouton MENU pour sortir de l'écran OSD.

Sélection et réglage de l'OSD Le tableau ci-dessous détaille les menus de commande, de réglage et de paramétrage de l'OSD. Menu principal IMAGE

Luminosité

Réglage de la luminosité et du contraste de l'image

Réglage de la luminosité de l'écran..

Réglage du contraste de l'écran.

Définition d'une valeur gamma personnalisée. -50/0/50 Sur le moniteur, une valeur gamma élevée donne une image blanchâtre et une valeur gamma faible donne une image à contraste élevé.

MENU : Exit (Quitter) : Diminuer : Augmenter SET (DÉF) : Sélectionner un autre sous-menu

Prédéf

Personnalisation de la couleur de l'écran

Réglage de la position de l'écran

Sélection de la couleur de votre choix. • sRGB: Réglez la couleur de l’écran afin que celle-ci réponde à la norme de couleur standard sRGB. • 6500K: Blanc tirant sur le rouge. • 9300K: Blanc tirant sur le bleu.

Définissez vos propres niveaux de couleur rouge. Définissez vos propres niveaux de couleur verte. Définissez vos propres niveaux de couleur bleue.

VERT MENU : Exit (Quitter) BLEU : Diminuer : Augmenter SET (DÉF) : Sélectionner un autre sous-menu

Sélection et réglage de l'OSD Menu principal

HORIZONTALE Positionnement de l'image de droite à gauche. Positionnement de l'image de haut en bas.

MENU : Exit (Quitter) : Diminuer : Augmenter SET (DÉF) : Sélectionner un autre sous-menu

Réduction des barres ou bandes verticales visible à l'arrière-plan. La taille horizontale de l'écran est également modifiée.

Réglage de la netteté de l'écran. Cet élément permet de supprimer tout bruit numérique vertical ainsi que d'améliorer la netteté des caractères.

MENU : Exit (Quitter) Réglez la netteté de l’écran.

Cheminement horloge

Optimisation de la clarté et de la stabilité, la netteté de l'image

Réinitialisation

REMARQUE L'ordre des icônes est différent suivant le modèle (C10~C14).

Sélection et réglage de l'OSD Maintenant que vous connaissez la procédure de sélection et de réglage des éléments à l'aide du système OSD, voici la liste de tous les icônes (ainsi que leur nom et description) présents dans le menu OSD. Appuyez sur le bouton MENU et le menu principal du menu OSD apparaît.

MENU : Exit (Quitter) : Régler (augmenter/diminuer) SET (DÉF) : Entrée : Sélectionner un autre sous-menu

REMARQUE Les langues du menu à l'écran (OSD) peuvent être différentes de celles du manuel.

Sélection et réglage de l'OSD Menu principal

Netteté

: Diminuer : Augmenter SET (DÉF) : Sélectionner un autre sous-menu

Sélection et réglage de l'OSD Menu principal

Choix de la langue d'affichage des noms des commandes.

Réglage de la position de l'OSD à l'écran.

BALANCE Si la sortie de la carte vidéo diverge des DES BLANCS spécifications requises, le niveau des couleurs peut être dégénéré en raison d'une distorsion du signal vidéo. À l'aide de cette fonction, le niveau du signal est réglé pour adapter le niveau de sortie standard de la carte vidéo afin de fournir l'image optimale. Activez cette fonction lorsque les couleurs blanc et noir sont présentes sur l'écran.

MENU : Exit (Quitter) : Régler : Régler VOYANT Utiliser cette fonction pour régler le SET (DÉF) : Sélectionner un D’ALIMENTA voyant d’alimentation, à l’avant du autre sous-menu moniteur, sur ON (MARCHE) ou OFF ITON (ARRÊT). Si vous sélectionnez OFF (Arrêt), l’écran s’éteindra. Si, à tout moment, il est réglé sur ON (MARCHE), le voyant s’allumera automatiquement.

RÉINITIALIS Retour à toutes les valeurs d'usine sauf pour le paramètre "LANGUE". ATION Appuyez sur la touche pour réinitialiser immédiatement.

Si cette mesure n'améliore pas la qualité de l'image à l'écran, rétablissez les réglages d'usine par défaut. Si nécessaire, exécutez une nouvelle fois la fonction de balance des blancs. Cette fonction sera activée uniquement si le signal d'entrée est un signal analogique.

Résolution des problèmes Avant de demander une intervention, vérifiez les points suivants.

Absence d'image ● Le cordon d'alimentation du • Vérifiez le branchement du cordon d'alimentation à la prise secteur. moniteur est-il branché ?

● L’appareil est-il sous tension et le voyant est-il bleu ou vert ?

• Réglez la luminosité et le contraste.

● La diode témoin d'alimentation est-elle orange ?

• Si le moniteur est en mode d'économie d'énergie, bougez la souris ou appuyez sur une touche du clavier. L'image doit alors réapparaître. • Allumez le PC.

● L'écran affiche-t-il le message "COUPURE"?

• Ce message apparaît lorsque le signal du PC (émis par la carte vidéo) est déphasé par rapport à la fréquence horizontale ou verticale du moniteur. Reportez-vous à la section 'Spécifications' du manuel pour reconfigurer le moniteur.

● L'écran affiche-t-il le message "VERIF

Signal"?

• Ce message apparaît lorsque le câble vidéo reliant votre PC au moniteur est débranché. Vérifiez le câble et essayez à nouveau.

L'écran affiche-t-il le message "OSD VERROUILLAGE"? ● Le message “OSD

Verrouillage”

s'affiche-t-il lorsque vous appuyez sur le bouton MENU ?

• Vous pouvez protéger les paramètres de commande actuels afin qu'ils ne soient pas modifiés par inadvertance. Vous pouvez déverrouiller les commandes du menu à l’écran en appuyant sur la bouton MENU pendant plusieurs secondes. Le message "OSD DÉVERROUILLAGE" devrait apparaître. C15

Résolution des problèmes L'image ne s'affiche pas correctement ● L'image est mal positionnée

• Appuyez sur le bouton AUTO/SET pour régler automatiquement l'image de façon idéale. Si le résultat ne vous convient pas, réglez la position de l'image à l'aide des icônes H Position(position horizontale) et V Position (position verticale) dans le menu OSD.

● Des barres ou des bandes verticales apparaissent en arrière-plan.

• Appuyez sur le bouton AUTO/SET pour régler automatiquement l'image de façon idéale. Si le résultat ne vous convient pas, utilisez l'icône HORLOGE dans le menu OSD pour résoudre le problème.

● Un bruit numérique horizontal est visible, ou les caractères ne sont pas clairs.

• Appuyez sur le bouton AUTO/SET pour régler automatiquement l'image de façon idéale. Si le résultat ne vous convient pas, utilisez l'icône PHASE dans le menu OSD pour résoudre le problème. • Dans Panneau de configuration --> Affichage --> Paramètres, choisissez la résolution d'écran conseillée ou réglez l'image de façon appropriée. Paramétrez les options de couleur sur 24 bits (vraies couleurs) ou supérieur.

Important Dans Panneau de configuration --> Affichage --> Paramètres, vérifiez si la fréquence ou la résolution a changé. Si tel est le cas, réglez à nouveau la carte vidéo sur la résolution recommandée. Pourquoi vaut-il mieux que l’écran fonctionne à la résolution la plus élevée? Le rapport hauteur/largeur est de 16:10. Si le format n’est pas identique (par exemple, si vous avez un format 16:9 ou 5:4 ou bien 4:3) vous risquez de rencontrer des problèmes (lettres floues, image trouble, image coupé ou inclinée) La méthode de configuration peut différer selon l'ordinateur et le système d'exploitation utilisé, et la résolution mentionnée ci-dessus peut ne pas être prise en charge par la carte vidéo. Le cas échéant, contactez le fabricant de l'ordinateur ou de la carte vidéo.

Résolution des problèmes L'image ne s'affiche pas correctement • Vérifiez la connexion du câble de signal. Utilisez ● Il n'y a qu'une seule couleur à l'écran ou les un tournevis pour le serrer si nécessaire. • Assurez-vous que la carte vidéo est correctement couleurs ne sont pas installée dans son emplacement. normales. • Paramétrez les options de couleur sur 24 bits (vraies couleurs) ou supérieur dans Panneau de configuration -- Paramètres. ● L'écran clignote.

• Vérifiez si l'écran est en mode entrelacé. Si tel est le cas, passez à la résolution recommandée.

Avez-vous installé le pilote d'affichage ? ● Avez-vous installé le pilote d'affichage ?

• Assurez-vous d'installer les pilotes d'affichage à partir de la disquette ou du CD fourni avec le moniteur. Vous pouvez aussi télécharger le pilote à partir de notre site Web : http://www.lge.com.

● L'écran affiche-t-il le • Vérifiez que la carte vidéo prend en charge message "Moniteur non la fonction Plug&Play. reconnu, moniteur Plug&Play (VESA DDC)" trouvé ?

Écran plat LCD TFT à matrice active de 19 pouces (48 cm) Traitement anti-éblouissement Diagonale visible : 48 cm Pas de masque 0,285 mm Fréquence horiz. 30 - 83 kHz (Automatique) Fréquence vertic. 56 - 75 Hz (Automatique) Forme

Synchro. Séparée SOG (Synchro. sur le vert) Connecteur D-Sub à 15 broches RVB analogique (0,7 Vp-p/75 ohm)

Maxi Recommandée DDC 2B Mode activé Mode veille Mode arrêt

VESA 1440 x 900@75 Hz VESA 1440 x 900@60 Hz : ≤ ≤

Largeur 44,836 cm / 17,65 pouces 44,836 cm / 17,65 pouces Hauteur 37,575 cm / 14,79 pouces 29,995 cm / 11,81 pouces Profondeur 18,30 cm / 7,20 pouces 6,00 cm / 2,36 pouces Poids (hors conditionnement)

CA 100-240 V ~ 50/60 Hz 0,8 A

Conditions de fonctionnement Température 10° C à 35° C Humidité 10 % à 80% sans condensation Conditions de stockage Température -20° C à 60° C Humidité 5 % à 90 % sans condensation

Cordon d'alimentation Prise secteur ou prise PC

REMARQUE Les informations du présent document sont passibles de modification sans préavis.

Écran plat LCD TFT à matrice active de 22 pouces (55,8 cm) Traitement anti-éblouissement Diagonale visible : 55,8 cm Pas de masque 0,282 mm Fréquence horiz. 30 - 83 kHz (Automatique) Fréquence vertic. 56 - 75 Hz (Automatique) Forme Synchro. Séparée SOG (Synchro. sur le vert)

Connecteur D-Sub à 15 broches RVB analogique (0,7 Vp-p/75 ohm)

Maxi Recommandée DDC 2B Mode activé Mode veille Mode arrêt

VESA 1680 x 1050@60 Hz VESA 1680 x 1050@60 Hz

Largeur 50,93 cm / 20,15 pouces 50,93 cm / 20,15 pouces 43,13 cm / 16,98 pouces 33,86 cm / 13,33 pouces Hauteur 6,05 cm / 2,38 pouces Profondeur 20,60 cm / 8,11 pouces Poids (hors conditionnement)

CA 100-240 V ~ 50/60 Hz 1,0 A

Conditions de fonctionnement Température 10° C à 35° C Humidité 10 % à 80% sans condensation Conditions de stockage Température -20° C à 60° C Humidité 5 % à 90 % sans condensation

Soutenez la pièce principale avec une

main et l’Assemblage de Base avec l’autre comme sur l’image, et relevez doucement l’Assemblage de Base.

Installation de la plaque de fixation murale

Plaque de fixation murale (vendue séparément) Type de fixation murale ou avec socle adaptable à la plaque de fixation murale. Pour de plus amples informations, reportez-vous au guide d’installation fourni avec la plaque de fixation murale (vendue séparément).

Fixation de sécurité Kensington Relié à un câble de blocage vendu séparément dans tout magasin informatique.
