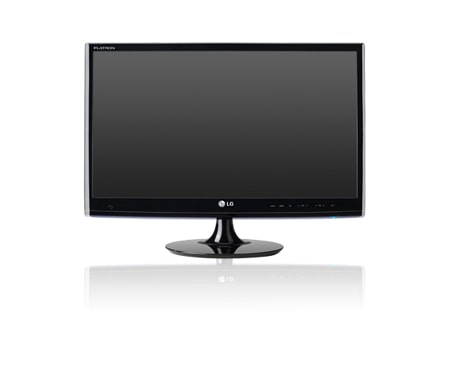

Mode d'emploi moniteur LG M2780D-PZ

Numérique uniquement)

Activation/désactivation du guide de programmes électronique. ......................................................65 Signification des touches en mode Guide NOW/ NEXT Signification des touches en mode Guide NOW/NEXT (Actuel/Suivant).............................65 Signification des touches en mode Guide sur 8 jours. ..................................................................66 Signification des touches en mode Modification date....................................................................67 Signification des touches dans la boîte de description détaillée...........................................67 Signification des touches en mode de réglage Enregistrement/Rappel......................................68 Fonction des boutons en mode Liste planifiée. ........68

Pour utiliser un périphérique usb

RACCORDEMENT D'UN PÉRIPHÉRIQUE USB.......113 LISTE DES PHOTOS......................................115 LISTE DE MUSIQUE.......................................121 MOVIE LIST (LISTE DE FILMS).....................125 CODE D’ENREGISTREMENT DIVX...............132 DÉSACTIVATION. ...........................................133

Télétexte

POUR ACTIVER/DÉSACTIVER LE TÉLÉTEXTE...........134 TEXTE SIMPLE...............................................134 TEXTE TOP.....................................................134 FASTEXT.........................................................135 FONCTIONS TÉLÉTEXTE SPÉCIALES.........135

Numérique uniquement)..........................

I/II Réception stéréo/bilingue (en mode analogique uniquement).........94 Réception NICAM (en mode analogique uniquement).........95 Sélection de la sortie audio des haut-parleurs.......95

Description audio

(EN MODE NUMÉRIQUE UNIQUEMENT)........101 SERVICE DE DONNEES................................102 LIBELLÉ DES ENTRÉES................................103 VOYANT LUMINEUX.......................................104 MODE DÉMO..................................................105 RÉGLAGE D'ENVIRONNEMENT...................106

Préparation

M2080D / M2280D M2380D / M2780D

M2080DF / M2280DF M2380DF / M2780DF

Récepteur IR (récepteur de la télécommande)

8 Le voyant d'alimentation s'allume en bleu lorsque le téléviseur est allumé

Remarque : vous pouvez régler le voyant d'alimentation dans le menu OPTION.

Récepteur IR (récepteur de la télécommande)

8 Le voyant d'alimentation s'allume en bleu lorsque le téléviseur est allumé

Remarque : vous pouvez régler le voyant d'alimentation dans le menu OPTION.

M2080D / M2280D M2380D / M2780D

M2080DF / M2280DF M2380DF / M2780DF 13

M2080DN / M2280DN M2380DN / M2780DN

2 Entrée HDMI/DVI IN Connecter un signal HDMI au port HDMI In ou un signal DVI au port HDMI/DVI à l’aide d’un cable DVI ou HDMI.

2 Insérez le Base du socle dans le moniteur.

Base du socle la vis à la base du socle en la tournant 3 Serrez dans le sens des aiguilles d'une montre à l'aide d'une Pièce de monnaie.

M2080DF/M2280DF/M2380DF/M2780DF

2 Insérez le Base du socle dans le moniteur.

3 Serrez la vis à la base du socle en la tournant

dans le sens des aiguilles d'une montre à l'aide d'une Pièce de monnaie.

2 Insérez le Base du socle dans le moniteur.

la vis à la base du socle en la tournant 3 Serrez dans le sens des aiguilles d'une montre à l'aide d'une Pièce de monnaie.

M2080D/M2280D/M2380D/M2780D

2 Tournez la vis vers la gauche pour détacher le moniteur Base du socle. Utilisez une Pièce de monnaie pour desserrer la vis.

M2080DF/M2280DF/M2380DF/M2780DF

1 Placez le moniteur face vers le bas sur une surface rembourrée.

la vis vers la gauche pour détacher le monit2 Tournez eur Base du soclee. Utilisez une Pièce de monnaie pour desserrer la vis. Base du socle

3 Tirez le socle vers vous.

la vis vers la gauche pour détacher le 2 Tournez moniteur Base du soclee. Utilisez une Pièce de monnaie pour desserrer la vis. Base du socle

3 Tirez le socle vers vous.

1. Retirez les deux vis. 2. Tirez le montant vers vous.

M2080D / M2280D M2380D / M2780D

Si vous prévoyez d’installer l’ensemble sur un mur, fixez l’interface de montage mural (pièces en option) sur l’arrière de l’ensemble. Lorsque vous utilisez l’ensemble à l’aide de l’interface de montage mural (pièces en option), fixez-le soigneusement afin qu’il ne tombe pas. 1. Assurez-vous d'utiliser des vis et un montage mural qui répondent aux normes VESA. 2. L'utilisation de vis plus longues que celles recommandées pourraient endommager le produit. 3. L'utilisation de vis qui ne répondent pas aux normes VESA pourrait endommager le produit ou se désolidariser du mur. Nous ne serons pas jugés responsables des dommages consécutifs à un non respect de ces instructions. 4. Compatibilité VESA uniquement par rapport aux dimensions de la surface de montage et aux spécifications des vis de montage. 5. Utilisez la norme VESA ci-dessous. 5-1) 784,8 mm et moins * Épaisseur de la plaque de montage mural : 2,6 mm * Vis : Ø 4,0 mm x pas 0,7 mm x longueur 10 mm 5-2) 787,4 mm et plus * Utilisez les vis et la plaque de montage mural conformes à la norme VESA

<Dimensions de l’interface de montage à vis> ● M2080D / M2280D / M2380D: espace entre les trous 75 mm x 75 mm ● M2080DF / M2280DF / M2380DF: espace entre les trous 75 mm x 75 mm ● M2080DB / M2280DB / M2380DB: espace entre les trous 75 mm x 75 mm ● M2080DN / M2280DN / M2380DN: espace entre les trous 75 mm x 75 mm ● M2780D / M2780DF / M2780DN: espace entre les trous 100 mm x 200 mm

M2080D / M2280D M2380D / M2780D 10 cm

M2080DF / M2280DF M2380DF / M2780DF

Essayez différentes positions de l’écran pour un confort maximal.

SOCLE PIVOTANT (M2780D / M2780DF uniquement) ■ L'image illustrée peut être différente de celle de votre moniteur.

Après l'installation de l'appareil, vous pouvez ajuster celui-ci manuellement en le déplaçant vers la gauche ou vers la droite sur 179 degrés pour le placer dans la position appropriée.

EMPLACEMENT Placer le téléviseur de sorte que l’écran ne soit exposé à aucune lumière vive directe. Veiller égale-ment à éliminer toute source de vibrations, d’humidité, de poussière ou de chaleur excessive et à dis-poser le téléviseur de façon à permettre une libre circulation de l’air. Ne jamais obstruer les orifices d’aération situés sur le couvercle arrière.

AVERTISSEMENT ■ Lorsque vous réglez l'angle de l'écran, ne mettez pas les doigts entre l'écran et le socle ou le caisson de graves. Vous pourriez vous faire mal.

M2080DF / M2280DF / M2380DF / M2780DF

Pour de plus amples informations, visitez http://www.kensington.com, page d'accueil du site Web de la société Kensington. Kensington vend des systèmes de sécurité destinés aux équipements électroniques de valeur tels que ordinateurs bloc-notes et projecteurs LCD. Remarque - Le système de sécurité Kensington est un accessoire en option. Remarque a. Si le télévision est froid au toucher, un léger “papillotement” peut se produire à la mise sous tension. Cela est tout à fait normal et votre téléviseur n’est pas défectueux. b. Quelques minuscules défauts se présentant sous la forme de points rouges, verts ou bleus peu-vent apparaître à l'écran. Toutefois, cela n'altèrent en rien les performances du moniteur. c. Évitez de toucher l’écran LCD ou d’y laisser le doigt appuyé. Vous risqueriez de provoquer des effets de distorsion temporaires sur l'écran.

M2080D / M2280D M2380D / M2780D

M2080DF / M2280DF M2380DF / M2780DF

M2080DN / M2280DN M2380DN / M2780DN

Configuration de l'équipement

EXTERNE ■■ Ne jamais brancher le cordon d'alimentation avant d'avoir terminé de raccorder tous les appareils pour ne pas les endommager.

Raccordement à une antenne

■■ Afin d’obtenir la meilleure qualité d’image, réglez la direction de l’antenne. ■■ Le câble et le convertisseur d’antenne ne sont pas fournis.

Logements collectifs/Appartements (Raccordement à la prise d’antenne murale)

Câble coaxial RF (75 Ω) Antenne extérieure (VHF, UHF)

Logements individuels/Maisons (Raccordement à la prise murale pour l’antenne extérieure)

Configuration de l'équipement externe

UHF Amplificateu r de signal

■■ Pour recevoir une image de meilleure qualité dans les zones où le signal est faible, installez un amplificateur de signal sur l'antenne comme indiqué ci-dessus. ■■ Pour acheminer le signal vers deux téléviseurs, utilisez un séparateur de signal d'antenne..

■■ Ne jamais brancher le cordon d'alimentation avant d'avoir terminé de raccorder tous les appareils pour ne pas les endommager. ■■ L'image illustrée peut être différente de celle de votre moniteur.

Raccordez les sorties vidéo (Y, PB, PR) du décodeur numérique aux prises COMPONENT IN VIDEO du moniteur.

Raccordez la sortie audio du décodeur numérique aux prises COMPONENT IN AUDIO du moniteur.

Allumez le décodeur numérique (reportez-vous au manuel d'utilisation de l'appareil).

Sélectionnez la source d'entrée Composantes à l'aide de la touche INPUT de la télécommande.

►►Format audio HDMI pris en charge : Dolby Digital, PCM Le format audio DTS n’est pas supporté. Signal

YES (50 Hz / 60Hz uniquement)

YES (24 Hz / 30 Hz / 50Hz / 60Hz)

Raccordement d'un décodeur avec un câble HDMI Raccordez le décodeur numérique à la prise HDMI/ DVI IN 1 ou HDMI/DVI IN 2 du moniteur.

Allumez le décodeur numérique. (reportez-vous au manuel d'utilisation de l'appareil).

Sélectionnez la source d'entrée HDMI1, HDMI2 à l'aide de la touche INPUT de la télécommande.

Raccordement avec un câble HDMI-DVI

Raccordez le décodeur numérique à la prise HDMI/DVI IN 1 ou HDMI/DVI IN 2 du moniteur.

Raccordez la sortie audio du décodeur numérique à la prise AUDIO IN (RGB/DVI) du moniteur.

Allumez le décodeur numérique. (reportez-vous au manuel d'utilisation de l'appareil).

Sélectionnez la source d'entrée HDMI1, HDMI2 à l'aide de la touche INPUT de la télécommande.

Raccordement avec un câble Péritel

Raccordez la prise péritel européenne du lecteur de DVD à la prise péritel européenne AV1 du moniteur.

Raccordez la prise de sortie ANT OUT du magnétoscope à la prise d'entrée ANTENNA/CABLE IN du moniteur.

Raccordez le câble d’antenne à la prise ANT IN du magnétoscope.

Appuyez sur la touche PLAY (LECTURE) du magnétoscope, puis trouvez le canal adéquat entre le téléviseur et le magnétoscope pour pouvoir regarder la télévision.

Raccordement avec une prise Péritel 1

Raccordez la prise péritel européenne du magnétoscope à la prise péritel européenne AV1 du moniteur.

O (Le mode d'entrée est automatiquement converti en DTV.)

! REMARQUE ►Le ► signal de type RVB, autrement dit les signaux rouge, vert et bleu, ne peut être sélectionné que pour la prise péritel européenne avec la source AV 1. Ces signaux sont transmis, par exemple, par un décodeur de télévision payante, une console de jeux, un lecteur de CD photo, etc. ►Utilisez ► un câble péritel blindé.

CONFIGURATION DE L'ÉQUIPEMENT EXTERNE

Raccordement avec un câble RCA

prises : Vidéo = jaune, Audio gauche = blanc et Audio

CONFIGURATION DE L'ÉQUIPEMENT EXTERNE

OPTICAL AUDIO DIGITAL IN AUDIO OUT (RGB/DVI)

Raccordez les prises AUDIO/VIDEO entre le moniteur 1 et le magnétoscope. Respectez les couleurs des USB IN

Insérez une cassette vidéo dans le magnétoscope,

VIDEO (MONO) L - AUDIO - R

puis appuyez sur la touche PLAY (LECTURE) du magnétoscope (reportez-vous au manuel d'utilisation du magnétoscope).

Sélectionnez la source d ’entrée AV2 à l ’aide de la touche INPUT de la télécommande.

! REMARQUE ►Si ► vous avez un magnétoscope mono, raccordez le câble audio du magnétoscope à la prise AUDIO L/MONO du moniteur.

INSERTION DU MODULE CI --Permet d'activer les chaînes cryptées (chaînes payantes) en mode télévision numérique. --Cette fonction n'est pas disponible dans tous les pays.

Insérez le module CI dans le lecteur de carte PCMCIA (Personal Computer Memory Card International Association) du moniteur comme illustré.

CONFIGURATION DE L'ÉQUIPEMENT EXTERNE

Pour plus d'informations, reportez-vous à la page 61.

! REMARQUE ►Vérifiez ► que le module CI est inséré dans le bon sens dans le lecteur de carte PCMCIA. Si le module n'est pas inséré correctement, cela peut endommager le moniteur et le lecteur de carte PCMCIA.

CONFIGURATION DE L'ÉQUIPEMENT EXTERNE DIGITAL AUDIO OUT SETUP Envoie le signal audio du téléviseur à un appareil audio externe via le port de sortie audionumérique (optique). Pour profiter de la diffusion numérique via les enceintes 5.1, raccordez la borne OPTICAL DIGITAL AUDIO OUT situé à l'arrière du téléviseur à un home cinéma DVD (ou amplificateur).

Raccordez une des extrémités d'un câble optique au port de sortie audionumérique (optique) du

CONFIGURATION DE L'ÉQUIPEMENT EXTERNE

Raccordez l'autre extrémité du câble optique à l'entrée audionumérique (optique) de l'appareil audio.

Réglez l'option “Haut-parleurs TV" sur "Arrêt” dans le menu SON (p. 92). Reportez-vous au manuel d'utilisation de l'appareil externe.

ATTENTION ►Ne ► jamais regarder à l’intérieur du port de sortie optique. L'exposition directe au faisceau laser pourrait entraîner des lésions oculaires !

CONFIGURATION DE L'ENTRÉE USB 1

Insérez le périphérique USB dans la prise d'entrée USB IN sur le côté du moniteur.

Après avoir raccordé les prises d'entr 2 ée USB IN, vous pouvez utiliser la fonction USB. (► p.113)

CONFIGURATION DE L'ÉQUIPEMENT EXTERNE

CONFIGURATION DE L'ÉQUIPEMENT EXTERNE CONFIGURATION DES ÉCOUTEURS Vous pouvez écouter le son à l’aide des écouteurs.

CONFIGURATION DE L'ÉQUIPEMENT EXTERNE

Audio out (rgb/dvi)

Mettez votre lecteur DVD sous tension, puis insérez un DVD.

Sélectionnez la source d’entrée AV1 à l’aide de la touche INPUT de la télécommande.

Insérez une cassette vidéo dans le magnétoscope, puis appuyez sur la touche PLAY (LECTURE) du magnétoscope (reportez-vous au manuel d'utilisation du magnétoscope).

Reportez-vous au manuel d'utilisation du magnétoscope.

Cable in

Reportez-vous au manuel d'utilisation du lecteur DVD pour en connaître le fonctionnement.

Audio/

Téléviseur analogique Téléviseur numérique

Type de sortie Mode d'entrée courant

Téléviseur analogique Téléviseur numérique

(lorsque l'enregistrement programmé DTV est en cours avec le matériel d'enregistrement.)

(r) audio (l )

(lorsque l'enregistrement programmé DTV est en cours avec le matériel d'enregistrement.)

►►Sortie TV : retransmet les signaux TV numériques ou analogiques.

O (Le mode d'entrée est automatiquement converti en DTV.)

►►Sortie TV : retransmet les signaux TV numériques ou analogiques.

! remarque

►Le ► signal de type RVB, autrement dit les signaux rouge, vert et bleu, ne peut être sélectionné que pour la prise péritel européenne avec la source AV 1. Ces signaux sont transmis, par exemple, par un décodeur de télévision payante, une console de jeux, un lecteur de CD photo, etc. ►Utilisez ► un câble péritel blindé.

Raccordement avec un câble HDMI Raccordez la sortie HDMI du lecteur de DVD à la prise HDMI/DVI IN 1 ou HDMI/DVI IN 2 du moniteur.

Sélectionnez la source d'entrée HDMI1, HDMI2 à l'aide de la touche INPUT de la télécommande.

Reportez-vous au manuel d'utilisation du lecteur DVD pour en connaître le fonctionnement.

►►Vérifiez que votre câble HDMI est un câble HDMI haut débit. Dans le cas contraire, il est possible que l'image tremble ou qu'elle ne s'affiche pas. Utilisez un câble HDMI haut débit.

Configuration d'un magnétoscope

■■ Pour éviter les bruits parasites sur l'image (interférences), laissez une distance adéquate entre le magnétoscope et le moniteur.

Raccordement avec un câble RF
