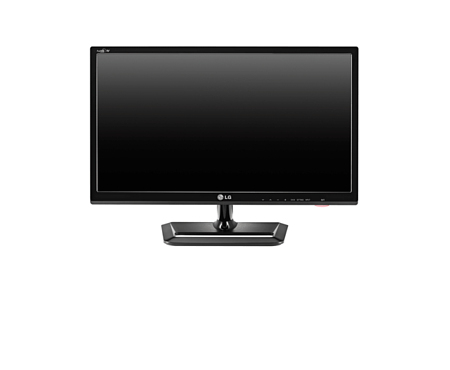

Mode d'emploi moniteur LG M2452D-PZ

Lcd à rétroéclairage led

DM2352D DM2352T DM2752D DM2752T

M2252D M2352D M2452D M2752D

M2252T M2352T M2452T M2752T www.lg.com

Préparation

5 8 9 10 11 11 15 16 17 19

Déballage - Achat séparé Pièces et touches Soulever et déplacer la TV Configuration de la TV - Fixation du support - Installation sur une table - Rangement des câbles - Retrait du support - Fixation du support mural

L'utilisateur

Accès au menu du Guide de l'utilisateur. - Utilisation du menu de la TV - Utilisation de la télécommande

Dépannage

Général Utilisation du mode 3D

Impossible de commander yy Vérifiez le capteur de la télécommande sur la TV et essayez de nouveau. la TV avec la télécommande. yy Vérifiez qu'aucun obstacle n'est placé entre la TV et la télécommande. yy Vérifiez si les piles fonctionnent et si elles sont correctement installées sur ). ( sur , Aucune image n'est affichée yy Vérifiez si l'appareil est allumé. et aucun son n'est émis. yy Vérifiez si le cordon d'alimentation est raccordé à la prise murale. yy Vérifiez la prise en branchant d'autres appareils. La TV s'éteint de manière soudaine.

yy Vérifiez les paramètres de contrôle de l'alimentation. Il peut y avoir une coupure de courant. yy Vérifiez si l'option Veille auto. est activée dans les paramètres d'heure. yy Si aucun signal n'est présent quand la TV est allumée, la TV s'éteint automatiquement après 15 minutes d'inactivité.

Utilisation du mode 3D Problème

Si une sorte de tâche d'huile tourbillonnante s'affiche lorsque l'écran est éteint.

Ce phénomène est provoqué par l'interférence entre la lumière extérieure pénétrant dans la couche d'air entre la surface LCD et le filtre 3D. Cette tâche devient pratiquement invisible lorsque vous rallumez le moniteur.

Si vous ne portez pas les lunettes fournies avec la TV.

Il est essentiel de porter les lunettes 3D fournies avec la TV lorsque vous regardez des images 3D sur cette TV. Ces lunettes sont conçues pour compenser optiquement les effets du filtre 3D présent sur la surface de la TV. Si vous utilisez d'autres lunettes, vous ne pourrez peut-être pas voir correctement les images 3D.

Si vous regardez des images 3D L'angle de vue optimal de cette TV est de 12° degrés ; la distance optimale se sans respecter l'angle ou la distance situe entre 50 cm et 150 cm de la TV. Si vous visionnez des images 3D sans de visionnage recommandé(e). respecter l'angle ou la distance de visionnage recommandé(e), elles peuvent se chevaucher ou ne pas apparaître clairement en 3D.

Remarques concernant le visionnage d'une image 3D avec la diffusion numérique 3D *La diffusion analogique ne prend pas en charge l'image 3D. Problème

En passant de l'affichage d'images 2D à 3D avec la touche 3D de la télécommande, vous risquez d'obtenir un chevauchement des images.

yy Désactivez le mode 3D avec la touche 3D. yy Le mode 3D est automatiquement désactivé si vous changez de canal.

Si l'écran est partagé entre la gauche et la droite ou le haut et le bas en changeant de canal.

Ce canal prend en charge le mode 3D. Sélectionnez le type 3D affiché à l'écran en appuyant sur la touche 3D de la télécommande.

Si vous avez mal aux yeux ou que l'écran est flou en mode 3D.

Sélectionnez l'option Gauche/droite ou Droite/gauche pour améliorer les images 3D.

Spécifications

Les licences prises en charge peuvent varier d'un modèle à l'autre. Pour plus d'informations sur les licences, consultez le site www.lg.com. Fabriqué sous licence de Dolby Laboratories. Dolby et le symbole double-D sont des marques commerciales de Dolby Laboratories.

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques, déposées ou non, de HDMI Licensing LLC.

À PROPOS DES VIDÉOS DIVX : DivX® est un format de vidéo numérique créé par DivX, LLC, filiale de Rovi Corporation. Votre périphérique est officiellement certifié par DivX (DivX Certified®), ce qui vous permet de lire des vidéos DivX. Rendez-vous sur www.divx.com pour obtenir plus d'informations ainsi que des utilitaires permettant de convertir vos fichiers au format DivX. À PROPOS DE LA VIDÉO À LA DEMANDE DIVX : ce périphérique DivX Certified® doit être enregistré pour pouvoir lire des vidéos à la demande DivX. Pour obtenir le code d'enregistrement, accédez à la section DivX VOD (Vidéo à la demande DivX) du menu de configuration du périphérique. Les instructions d'enregistrement sont disponibles sur le site vod.divx.com. DivX Certified® pour la lecture de vidéos DivX® jusqu'à 1080p en HD, y compris le contenu Premium. DivX®, DivX Certified® et leurs logos respectifs sont des marques déposées de Rovi Corporation ou de ses filiales ; leur utilisation est régie par une licence. Sous couvert d'un ou plusieurs brevets américains cités ci-dessous : 7 295 673, 7 460 668, 7 515 710 et 7 519 274.

Type d'écran Distance entre pixels

Synchronisation distincte, numérique

546,1 mm de largeur (21,5 pouces) Taille de la diagonale visible : 546,1 mm

M2252D TV, D-Sub analogique, SCART, entrée audio PC, Composant, CVBS, HDMI*2, USB, PCMCIA M2252T TV, D-Sub analogique, SCART, entrée audio PC, Composant, CVBS, HDMI*2, USB, PCMCIA, LAN JACK (UK seulement)

Mode sous tension : 30 W (Typ.) Mode hors tension 0,4 W

Adaptateur ca/cc Inclinaison

Constructeur : Lien Chang, Modèle LCAP25A Constructeur : HONOR, Modèle ADS-40SG-19-2 19032G Angle d'inclinaison

Dimensions (largeur x profondeur x hauteur) Poids

De -5 à 20 ° Avec support 508,6 mm x 182,8 mm x 386,5 mm 3,6 kg Sans support 508,6 mm x 62,9 mm x 314,8 mm 3,1 kg

Température de fonctionnement Taux d'humidité de fonctionnement

10 °C à 35 °C De 20 % à 80 %

Température de stockage Taux d'humidité de stockage

-10 °C à 60 °C De 5 % à 90 %

Les spécifications produit qui précèdent peuvent être modifiées sans préavis en cas de mise à niveau des fonctions.

584,2 mm de largeur (23 pouces) Taille de la diagonale visible : 584,2 mm

Synchronisation distincte, numérique

M2352D / DM2352D TV, D-Sub analogique, SCART, entrée audio PC, Composant, CVBS, HDMI*2, USB, PCMCIA M2352T / DM2352T TV, D-Sub analogique, SCART, entrée audio PC, Composant, CVBS, HDMI*2, USB, PCMCIA, LAN JACK (UK seulement)

Mode sous tension : 33 W (Typ.) Mode hors tension 0,4 W

Adaptateur ca/cc Inclinaison

Constructeur : LITE-ON, Modèle PA -1650-64 Constructeur : LG Innotek, Modèle PSAB-L101A Angle d'inclinaison

Dimensions (largeur x profondeur x hauteur) Poids

De -5 à 20 ° Avec support 544,1 mm x 182,8 mm x 406,2 mm 3,9 kg Sans support 544,1 mm x 62,9 mm x 334,6 mm 3,4 kg

Température de fonctionnement Taux d'humidité de fonctionnement

10 °C à 35 °C De 20 % à 80 %

Température de stockage Taux d'humidité de stockage

-10 °C à 60 °C De 5 % à 90 %

Les spécifications produit qui précèdent peuvent être modifiées sans préavis en cas de mise à niveau des fonctions.

609,6 mm de largeur (24 pouces) Taille de la diagonale visible : 609,6 mm

Synchronisation distincte, numérique

M2452D TV, D-Sub analogique, SCART, entrée audio PC, Composant, CVBS, HDMI*2, USB, PCMCIA M2452T TV, D-Sub analogique, SCART, entrée audio PC, Composant, CVBS, HDMI*2, USB, PCMCIA, LAN JACK (UK seulement)

Assemblage et préparation

Déballage Vérifiez que la boîte de votre moniteur contient les éléments suivants. S'il manque des accessoires, contactez le revendeur auprès duquel vous avez acheté votre produit. L'aspect réel des produits et des accessoires présentés dans ce manuel peut différer des illustrations.

REMARQUE Les accessoires fournis avec le produit diffèrent en fonction du modèle choisi. yy Les spécifications des produits ou le contenu de ce manuel peuvent être modifiés sans avis yy préalable en cas de mise à jour des fonctions.

ATTENTION Afin d'optimiser la sécurité et la durée de vie des produits, n'utilisez pas d'éléments piratés. yy La garantie ne couvre pas les dommages ni les blessures dus à l'utilisation d'éléments piratés. yy

REMARQUE Les éléments fournis avec votre produit diffèrent en fonction du modèle choisi. yy Les caractéristiques des produits ou le contenu de ce manuel peuvent être modifiés sans préavis en yy cas de mise à jour des fonctions. Pour une connexion optimale, les câbles HDMI et les périphériques USB doivent comporter des yy connecteurs d'une épaisseur inférieure à 10 mm et d'une largeur inférieure à 18 mm. Utilisez une rallonge prenant en charge USB 2.0 si le câble USB ou la clé USB ne s'adapte pas au port USB de la TV. B

FRANÇAIS Télécommande/Piles (AAA)

CD (Manuel d'utilisation)/ Cartes

Base du support - M2252D, M2352D, M2452D, M2252T, M2352T, M2452T: Voir p.11, 17 - M2752D, M2752T: Voir p.13, 18

Corps du support (Uniquement pour les modèles M2252D/ M2352D/ M2452D/ M2252T/ M2352T/ M2452T)

Corps du support (Uniquement pour les modèles M2752D / M2752T)

Vis de montage 2 EA (Uniquement pour les modèles M2752D / M2752T) (Voir p.13, 18)

Télécommande/Piles (AAA) (Voir p.37, 38)

CD (Manuel d'utilisation)/ Cartes

Base du support - DM2352D, DM2352T: Voir p.11, 17 - DM2752D, DM2752T: Voir p.13, 18

Corps du support (Uniquement pour les modèles DM2352D / DM2352T)

Corps du support (Uniquement pour les modèles DM2752D / DM2752T)

Vis de montage 2 EA (Uniquement pour les modèles DM2752D / DM2752T)

CD de logiciel TriDef 3D/ Guide d'installation rapide

Lunettes 3D (de type normal/de type clip) - Le nombre de lunettes 3D peut varier suivant le modèle et le pays. - L’image ci-dessous peut être différente de celle affichée sur votre téléviseur.

Achat séparé FRANÇAIS Lunettes Dual Play AG-F2**DP, AG-F3**DP

REMARQUE L'aspect réel des produits et des accessoires présentés dans ce manuel peut différer des yy illustrations. Des articles vendus séparément peuvent faire l'objet de remplacements ou de modifications yy sans préavis dans le but d'améliorer la qualité du produit. Contactez votre revendeur pour vous procurer ces articles. yy Le nom ou le design du modèle peut changer en cas de mise à niveau des fonctions du produit, yy des conditions de diffusion ou des politiques de confidentialité du fabricant.

Pièces et touches FRANÇAIS

Capteur de la télécommande Témoin de veille Voyant allumé : yy désactivé Voyant éteint : activé yy

M**52T Model (UK seulement) Touche tactile

Panneau de connexion (Voir p.23) Description

Permet de parcourir les chaînes enregistrées. Permet de régler le niveau du volume. OK

Permet de sélectionner l'option du menu en surbrillance ou de confirmer une entrée.

Permet d'accéder aux menus principaux, ou d'enregistrer votre entrée et de quitter les menus.

Permet de changer la source d'entrée. Permet de mettre le moniteur sous/hors tension.

REMARQUE Toutes les touches sont tactiles. Il suffit d'appuyer du bout du doigt pour les sélectionner.

Soulever et déplacer la TV FRANÇAIS

Regarder la tv

Première mise en marche de la TV Lorsque vous accédez à la TV pour la première fois, l'écran de configuration initiale s'affiche. Sélectionnez une langue et personnalisez les paramètres de base.

1 Branchez le cordon d'alimentation sur une prise électrique. 2 Appuyez sur

sur le téléviseur ou sur le bouton d'alimentation de la télécommande pour allumer la TV. Le témoin de veille est éteint.

REMARQUE Lorsque la TV est en mode Économie d'énergie, le témoin de veille devient orange.

3 L'écran de configuration initiale s'affiche lorsque vous accédez à la TV pour la première fois. REMARQUE Si vous n'effectuez aucune action sur la TV dans les 40 secondes suivant l'affichage des menus de paramètres, ceux-ci disparaissent.

4 Suivez les instructions à l'écran pour personnaliser les paramètres de votre TV selon vos préférences. Langue

Sélectionne une langue pour l'affichage.

Sélectionne Usage familial pour l'environnement familial.

Sélectionne le témoin de veille. Si vous sélectionnez Activé, le témoin de veille s'allume dès lors que la TV est éteinte.

Sélectionne un pays pour l'affichage.

Sélectionne le fuseau horaire et l'heure d'été. (Si le pays sélectionné est la Russie)

(En présence d'un port LAN), sélectionne le Paramètre réseau à afficher. (M**52T Model (UK seulement))

Permet de définir le mot de passe. (Si les pays sélectionnés sont la France ou l'Italie)

Permet de définir le mode 3D automatiquement. Permet de convertir automatiquement des images 2D en 3D et d'imprimer des images 3D lors de la mise sous tension de la TV. (Uniquement pour téléviseur avec écran cinéma 3D) Recherche et enregistre automatiquement les chaînes disponibles.

Pour les pays n'ayant pas de normes de diffusion TNT confirmées, certaines options TNT peuvent yy être incompatibles selon l'environnement de diffusion. Si le pays sélectionné est la France, le mot de passe d'origine n'est pas « 0000 » mais « 1234 ». yy Pour obtenir une bonne qualité d'image dans un environnement familial, sélectionnez le mode yy Usage familial. Le mode Démo. magasin est adapté à l'environnement de la vente au détail. yy Si vous sélectionnez le mode Démo. magasin, vos paramètres personnalisés seront ramenés aux yy valeurs par défaut de Démo. magasin en 2 minutes.

5 Lorsque les réglages de base sont terminés, appuyez sur OK. REMARQUE Si vous n'effectuez pas la configuration initiale, le message concernant la configuration initiale s'affiche chaque fois que vous allumez la TV.

6 Pour éteindre la TV, appuyez sur

Le témoin de veille s'allume.

ATTENTION Débranchez le cordon d'alimentation de la prise de courant si la TV ne doit pas être utilisée pendant une période prolongée.

REMARQUE Vous pouvez également faire passer la TV du mode ordinateur au mode TV en appuyant sur TV/PC. yy Vous pouvez également accéder à Réglages usine en sélectionnant OPTION dans les menus yy principaux.

Établissement de connexions

Connectez divers périphériques externes à la TV et changez de mode de source d'entrée pour sélectionner un périphérique externe. Pour en savoir plus sur le raccordement d'un périphérique externe, reportez-vous au manuel fourni avec ce dernier. Les périphériques externes disponibles sont les suivants : récepteurs HD, lecteurs DVD, VCR, systèmes audio, périphériques de stockage USB, PC, caméscopes ou appareils photo, consoles de jeu, etc.

REMARQUE Si vous enregistrez un programme TV sur un enregistreur de DVD ou un magnétoscope, veillez à yy raccorder le câble de source d'entrée du signal de la TV à la TV via un enregistreur de DVD ou un magnétoscope. Pour en savoir plus sur l'enregistrement, reportez-vous au manuel fourni avec le périphérique connecté. Le raccordement du périphérique externe peut différer du modèle. yy Connectez des périphériques externes à la TV sans tenir compte de l'ordre du port TV. yy

Raccordez une antenne, un câble TV ou un boîtier câble pour regarder la TV en vous reportant à ce qui suit. Les illustrations peuvent différer des accessoires réels et un câble RF est proposé en option. Connectez la TV à une prise d'antenne murale avec un câble RF (75 Ω).

Antenne extérieure Antenne VHF yy Antenne UHF yy

REMARQUE Utilisez un séparateur de signaux pour yy utiliser plus de deux téléviseurs. Si la qualité d'image est mauvaise, installez yy correctement un amplificateur de signaux pour l'améliorer. Si vous utilisez une antenne et que la qualité yy d'image est mauvaise, orientez l'antenne différemment. Rendez-vous sur http://AntennaWeb.org yy pour en savoir plus sur le raccordement d'une antenne ou d'un câble.

ATTENTION Veillez à ne pas tordre le fil en cuivre ou le yy câble RF. Fil en cuivre Suivez toutes les instructions relatives aux yy raccordements entre les périphériques, puis branchez le cordon d'alimentation sur la prise électrique pour éviter d'endommager votre TV.

Connexion à un récepteur HD, un DVD, un magnétoscope ou une console de jeu Connectez un récepteur HD, un lecteur DVD, un magnétoscope ou une console de jeu à la TV et sélectionnez le mode de source d'entrée approprié.

Connexion HDMI La connexion HDMI est la meilleure façon de raccorder un périphérique. Permet de transmettre les signaux vidéo et audio numériques d'un périphérique externe vers la TV. Connectez le périphérique externe et la TV avec le câble HDMI comme indiqué sur l'illustration suivante.

REMARQUE Utilisez un câble High Speed HDMI™. yy Les câbles High Speed HDMI™ sont testés pour transporter un signal HD de 1080p ou supérieur. yy Technologies audio TNT prises en charge : MPEG, Dolby Digital. yy Formats audio HDMI pris en charge : Dolby Digital, PCM (jusqu'à 192 KHz, 32k/44,1k/48k/88k/96k/1 yy 76k/192k, DTS non pris en charge).

Choisissez un port d'entrée HDMI pour établir la connexion. yy Peu importe le port que vous utilisez. yy

DVD / Blu-Ray / boîtier câble HD / décodeur HD / console de jeu

REMARQUE Si vous n'utilisez pas de haut-parleurs externes en option, raccordez le périphérique externe à la TV avec le câble audio en option.

DVD / Blu-Ray / boîtier câble HD / décodeur HD / console de jeu

Permet de transmettre les signaux vidéo numériques d'un périphérique externe vers la TV. Connectez le périphérique externe et la TV avec le câble HDMI à DVI comme indiqué sur l'illustration suivante. Pour émettre un signal audio, raccordez un câble audio (option).

Connexion Composantes FRANÇAIS

Permet de transmettre les signaux vidéo et audio analogiques d'un périphérique externe vers la TV. Connectez le périphérique externe et la TV avec le câble composante comme indiqué sur l'illustration suivante. Un câble composante est nécessaire pour afficher les images en utilisant le balayage progressif.

REMARQUE Si les câbles sont mal installés, l'image peut s'afficher en noir et blanc ou avec des couleurs de yy mauvaise qualité. Vérifiez que le câble correspond à la connexion couleur assortie. yy

DVD / Blu-Ray / boîtier câble HD / décodeur HD / console de jeu

REMARQUE Vérifiez que le câble correspond à la connexion couleur assortie.

DVD / Blu-Ray / boîtier câble HD / décodeur HD / console de jeu

Permet de transmettre les signaux vidéo et audio analogiques d'un périphérique externe vers la TV. Connectez le périphérique externe et la TV avec le câble composite comme indiqué sur l'illustration suivante.

Connexion Euro Scart FRANÇAIS

Permet de transmettre les signaux vidéo et audio d'un périphérique externe vers la TV. Connectez le périphérique externe et la TV avec le câble Euro Scart comme indiqué sur l'illustration suivante. Un câble Euro Scart doit être utilisé pour afficher les images en utilisant le balayage progressif. Type de sortie AV1 (sortie TV1) Source d'entrée actuelle

AV1 (Quand l'enregistrement TNT programmé est en cours avec le matériel d'enregistrement.)

O (La source d'entrée est convertie en TNT.)

REMARQUE Tous les câbles Euro scart utilisés doivent être des câbles de signal blindés. yy Quand le mode 3D est sélectionné sur la TV numérique, les signaux de sortie TV ne peuvent pas être yy émis via le câble péritel. Si vous activez le mode 3D pendant l'exécution d'un enregistrement programmé sur la TV numérique, yy les signaux de sortie ne peuvent pas être émis via le câble péritel et l'enregistrement est impossible.

DVD / Blu-Ray / boîtier câble HD

Connexion à un système audio Branchement du casque Transmet le signal du casque de la TV au périphérique externe. Branchez le casque audio sur la TV comme indiqué sur l'illustration suivante.

REMARQUE Les éléments du menu SON sont désactivés lorsque vous branchez un casque. yy Si vous modifiez le MODE AV avec un casque connecté, la modification est appliquée à la vidéo mais yy pas au son. La sortie audio numérique optique n'est pas disponible lorsque vous branchez un casque. yy Impédance du casque : 16 Ω yy Sortie audio max. du casque : 10 mW à 15 mW yy Taille de la prise casque : 0,35 cm yy

Utilisez un système audio externe en option à la place d'un haut-parleur intégré.

Connexion à un PC FRANÇAIS

Votre TV prend en charge la fonction Plug & Play* et intègre des haut-parleurs dotés de la technologie Infinite Surround, qui offre des graves de qualité et un son net. * Plug and Play : fonction permettant à un PC de reconnaître un périphérique connecté et sous tension sans que l'utilisateur ait à configurer l'appareil ou à intervenir.

REMARQUE Pour obtenir une meilleure qualité d'image, il est recommandé d'utiliser la TV avec une connexion yy HDMI. Si vous n'utilisez pas de haut-parleurs externes en option, raccordez l'ordinateur à la TV avec le câble yy audio en option. Si vous allumez la TV alors qu'elle a refroidi, l'écran peut présenter un scintillement. Ce phénomène yy est tout à fait normal. Utilisez un câble d'interface signal blindé, comme un câble signal D-sub 15 broches et la connexion yy HDMI au câble DVI, avec noyau de ferrite pour que le produit soit conforme. Des points rouges, verts ou bleus peuvent apparaître sur l'écran. Ce phénomène est tout à fait yy normal. Branchez le câble d'entrée de signal et serrez les vis dans le sens des aiguilles d'une montre. yy N'appuyez pas de manière prolongée sur l'écran, car cela pourrait provoquer une yy distorsion temporaire de l'image. Afin d'éviter les images rémanentes, évitez d'afficher une image fixe de façon yy prolongée. Configurez si possible un écran de veille.

REMARQUE Pour utiliser le mode HDMI-PC, l'option Labels des sources doit être définie en mode PC. yy L'OSD (affichage écran) s'affiche à l'écran comme indiqué ci-dessous. yy »»Lors de l'activation du produit dans la source d'entrée HDMI. »»Lors du passage à la source d'entrée HDMI. La source d'entrée est-elle connectée à votre ordinateur ?

N'affichez plus ce message

Si vous sélectionnez « Oui » la taille et la qualité de l'image sont optimisées pour votre ordinateur. yy Si vous sélectionnez « Non », la taille et la qualité de l'image sont optimisées pour le périphérique yy AV (lecteur DVD, décodeur, console de jeux). Si vous sélectionnez «N'affichez plus ce message», ce message ne s'affichera plus tant que la TV ne yy sera pas réinitialisée. Vous pouvez modifier la valeur actuelle dans SETTINGS s SOURCE s Labels des sources. Les valeurs définies pour HDMI1/HDMI2 sont enregistrées séparément. yy

REMARQUE Utilisez un câble High Speed HDMI™. yy Les câbles High Speed HDMI™ sont testés pour transporter un signal HD de 1080p ou supérieur. yy Pour utiliser le mode HDMI-PC, l'option Labels des sources doit être définie en mode PC. yy Technologies audio TNT prises en charge : MPEG, Dolby Digital. yy Formats audio HDMI pris en charge : Dolby Digital, PCM (jusqu'à 192 KHz, 32k/44,1k/48k/88k/96k/ yy 176k/192k, DTS non pris en charge).

Choisissez un port d'entrée HDMI pour établir la connexion. yy Peu importe le port que vous utilisez. yy

Permet de transmettre les signaux vidéo et audio numériques de votre ordinateur vers la TV. Connectez l'ordinateur et la TV avec un câble HDMI comme illustré ci-dessous. Vous devez définir l'ordinateur comme un label de sources pour le raccorder à la TV avec une connexion HDMI.

Connexion HDMI à DVI FRANÇAIS

Permet de transmettre les signaux vidéo numériques de votre ordinateur vers la TV. Connectez l'ordinateur et la TV avec un câble HDMI à DVI comme illustré ci-dessous. Pour émettre un signal audio, raccordez un câble audio (option).

REMARQUE Pour utiliser le mode HDMI-PC, l'option Labels des sources doit être définie en mode DVI. yy Si vous n'utilisez pas de haut-parleurs externes en option, raccordez l'ordinateur à la TV avec le câble yy audio en option.

REMARQUE Si vous n'utilisez pas de haut-parleurs externes en option, raccordez l'ordinateur à la TV avec le câble audio en option.

Permet de transmettre les signaux vidéo analogiques de votre ordinateur vers la TV. Connectez l'ordinateur à la TV avec le câble 15 broches D-sub comme illustré ci-dessous. Pour émettre un signal audio, raccordez un câble audio (option).

Télécommande

Les descriptions contenues dans ce manuel font référence aux touches de la télécommande. Veuillez lire attentivement ce manuel et utiliser correctement la TV. Pour changer les piles, ouvrez le couvercle et remplacez-les (modèle : 1,5 V AAA). Associez les pôles et selon les indications de l'étiquette placée à l'intérieur du compartiment, puis refermez le couvercle. Pour retirer les piles, inversez la procédure d'installation. Les piles et batteries internes au produit ou raccordées à celui-ci ne doivent pas être exposées à une chaleur excessive telle que celle du soleil, d’un feu ou d’une origine similaire.

ATTENTION N'associez pas des piles neuves avec des piles anciennes, car cela pourrait endommager la télécommande. Veillez à orienter la télécommande vers le capteur situé sur la TV.

DM2352D DM2752D DM2352T DM2752T

ATTENTION N'associez pas des piles neuves avec des piles anciennes, car cela pourrait endommager la télécommande. Veillez à orienter la télécommande vers le capteur situé sur la TV.

M2252D M2352D M2452D M2752D M2252T DM2352D DM2752D DM2352T DM2752T

FAV Affiche la chaîne préférée sélectionnée. AD Active ou désactive la fonction de description audio. PIP Active ou désactive le mode PIP.

Q.view

Revient au programme précédemment visionné.

SETTINGS Permet d'accéder aux menus principaux ou d'enregistrer votre entrée et de quitter les menus.

Q.menu

Permet d'accéder au menu rapide.

OK Permet de sélectionner les menus ou options et de confirmer votre entrée.

Permet d'accéder au menu rapide. 3D OPTION (uniquement en mode 3D) Permet d'afficher le paramètre du mode 3D. Touches de navigation Permettent de parcourir les menus ou options.

EXIT Efface tout ce qui est affiché à l'écran et revient à l'affichage TV quel que soit le menu utilisé.

Les descriptions contenues dans ce manuel font référence aux touches de la télécommande. Veuillez lire attentivement ce manuel et utiliser correctement la TV. Pour changer les piles, ouvrez le couvercle et remplacez-les (modèle : 1,5 V AAA). Associez les pôles et selon les indications de l'étiquette placée à l'intérieur du compartiment, puis refermez le couvercle. Pour retirer les piles, inversez la procédure d'installation. Les piles et batteries internes au produit ou raccordées à celui-ci ne doivent pas être exposées à une chaleur excessive telle que celle du soleil, d’un feu ou d’une origine similaire.

(retour)

Permet à l'utilisateur de passer à l'étape précédente dans une application interactive, EPG (guide électronique de programmes) ou une autre fonction d'interaction utilisateur.

Touches de navigation Permettent de parcourir les menus ou options.

EXIT Efface tout ce qui est affiché à l'écran et revient à l'affichage TV quel que soit le menu utilisé.

Permet à l'utilisateur de passer à l'étape précédente dans une application interactive, EPG (guide électronique de programmes) ou une autre fonction d'interaction utilisateur.

TV/RAD Sélectionne le programme Radio, TV et TNT RATIO Redimensionne une image. INPUT Permet de sélectionner le mode d'entrée. Touches numériques Permettent de saisir des chiffres.

(volume)

Permet de régler le niveau du volume.

Touches de couleur Ces touches sont utilisées pour le télétexte (sur les modèles TÉLÉTEXTE uniquement) et l'édition des chaînes

Touches de contrôle du menu USB Menu USB (liste photos et musiques ou films).

Chaîne Sélectionne une chaîne. PAGE Passe à l'écran précédent ou suivant. MUTE Permet de couper tous les sons. Rétro-éclairage Règle la luminosité de l'écran en contrôlant le rétroéclairage.

SUBTITLE Rappelle le sous-titrage de votre choix en mode numérique.

Touches Télétexte Ces touches sont utilisées pour le télétexte. Pour plus de détails, voir la section « Télétexte ».

REMARQUE Sur la chaîne MHEG, il est impossible d'ajuster le rétroéclairage avec les touches jaune ou bleue.

Personnalisation des paramètres

Accès aux menus principaux 1 Appuyez sur SETTINGS pour accéder aux menus principaux. 2 Appuyez sur les touches de navigation pour accéder à l'un des menus suivants et appuyez sur OK. 3 Appuyez sur les touches de navigation pour accéder au paramètre ou à l'option qui vous intéresse, puis appuyez sur OK.

4 Lorsque vous avez terminé, appuyez sur EXIT. Pour revenir au menu précédent, appuyez sur

Permet de régler la taille, la qualité ou les effets de l'image.

Permet de régler la qualité, les effets ou le niveau de volume du son.

Permet de configurer et de modifier des chaînes.

Permet d'activer l'heure, la date ou la fonction Minuterie.

Permet de verrouiller ou de déverrouiller les canaux et les chaînes.

Permet de personnaliser les paramètres généraux.

Affiche les sources d'entrée avec leurs labels. (Uniquement pour les modèles M**52D / DM**52D)

Utilisation des fonctions multimédia intégrées.

Appuyez sur la touche ROUGE pour accéder aux menus Support technique. yy Appuyez sur la touche VERTE pour accéder aux menus FAQ. yy Appuyez sur OK( ) pour définir les paramètres des programmes. Support technique Support technique Utilisation de la fonction du Support technique.

Mise à jour auto. yy Test d'image yy Test audio yy Test de signal yy Infos produit/service yy Test réseau (M**52T Model (UK seulement)) yy Guide de l'utilisateur yy

FAQ Affiche les réponses aux questions fréquemment posées sur l'affichage TV et permet d'accéder aux menus associés.

Utilisation du guide de l'utilisateur

Accès au menu du Guide de l'utilisateur. Utilisation du menu de la TV 1 Appuyez sur SETTINGS pour accéder aux menus principaux.

2 Appuyez sur la touche ROUGE pour accéder aux menus Support technique.

y L’image ci-dessous peut être différente de celle affichée sur votre téléviseur. Guide de l'utilisateur

Utilisation de la source Utilisation de la fonction d'économie d'énergie Paramètre de CHAÎNE

4 Appuyez sur les touches de navigation pour accéder à l'option voulue, puis sur OK.

5 Lorsque vous avez terminé, appuyez sur EXIT. Pour revenir au menu précédent, appuyez sur (RETOUR).

Utilisation de la télécommande

Pour utiliser la fonction SUPER Energy Saving

Paramètre d'IMAGE et de son

Réglage des options de verrouillage TV

1 1 Permet de sélectionner la catégorie souhaitée. 2 Permet de sélectionner l'article souhaité. Vous pouvez utiliser ꕌ/ꕍ pour parcourir les pages. 3 Permet de parcourir la description de la fonction qui vous intéresse depuis l'index. Guide de l'utilisateur 1 OPTION > Pour définir la langue

Paramètre de CHAÎNE Paramètre d'IMAGE et de son

OPTION Fonction Avancée Information

(Guide de l'utilisateur) pour accéder au Guide de l'utilisateur.

2 Appuyez sur les touches de navigation pour accéder à l'option voulue, puis sur OK.

3 Lorsque vous avez terminé, appuyez sur EXIT. Pour revenir au menu précédent, appuyez sur (RETOUR).

Pour utiliser PIP (Incrustation d'image) Réglage des options horaires

3 Appuyez sur les touches de navigation pour

accéder au Guide de l'utilisateur, puis sur OK.

SETTINGS  OPTION  Langue Vous pouvez sélectionner la langue du menu affiché à l’écran et celle de la diffusion audio numérique. y Langue menu : Sélectionne une langue pour le texte d’affichage. y Langue audio [En mode numérique uniquement] : Sélectionne la langue voulue lorsque vous regardez une diffusion numérique contenant plusieurs langues. y Langue des sous-titres [En mode numérique uniquement] : Utilisez l’option Sous-titres quand deux langues des soustitres, ou plus, sont diffusées. ✎ Si les données de sous-titres d’une langue sélectionnée ne sont pas diffusées, la langue par défaut est diffusée.

SETTINGS  OPTION  Langue Vous pouvez sélectionner la langue du menu affiché à l’écran et celle de la diffusion audio numérique. y Langue menu : Sélectionne une langue pour le texte d’affichage. y Langue audio [En mode numérique uniquement] : Sélectionne la langue voulue lorsque vous regardez une diffusion numérique contenant plusieurs langues. y Langue des sous-titres [En mode numérique uniquement] : Utilisez l’option Sous-titres quand deux langues des sous-titres, ou plus, sont diffusées. ✎ Si les données de sous-titres d’une langue sélectionnée ne sont pas diffusées, la langue par défaut est diffusée.

1 Affiche la description du menu sélectionné. Vous pouvez utiliser ꕌ/ꕍ pour parcourir les pages. 2 Permet d'effectuer un zoom avant ou arrière.

Technologie 3D Cette TV peut afficher des images en 3D via la diffusion 3D ou quand la TV est connectée à un périphérique compatible, comme un lecteur Blu-ray 3D. Le téléspectateur doit porter des lunettes 3D compatibles pour voir ces images en 3D.

REMARQUE Une fois la TV allumée, le calibrage de l'écran peut prendre quelques secondes. yy Quand le mode 3D est sélectionné sur la TV, les signaux de sortie TV ne peuvent pas être émis via le yy câble péritel. Si vous activez le mode 3D pendant l'exécution d'un enregistrement programmé sur la TV, les yy signaux de sortie ne peuvent pas être émis via le câble péritel et l'enregistrement est impossible. Si, dans l'avenir, la norme de diffusion TV 3D change et n'est pas prise en charge par ce téléviseur, yy vous aurez peut-être besoin d'un périphérique séparé, tel qu'un décodeur.

Téléviseur avec écran cinéma 3d)

MAINTENANCE Nettoyage de votre TV Nettoyez régulièrement votre TV pour conserver des performances optimales et pour allonger la durée de vie du produit.

ATTENTION Veillez d'abord à éteindre l'appareil et à débrancher le cordon d'alimentation et tous les autres câbles. yy Lorsque la TV reste sans surveillance et n'est pas utilisée pendant longtemps, débranchez le cordon yy d'alimentation de la prise murale pour éviter les risques d'endommagement liés à la foudre ou aux surtensions.

Écran et cadre Pour enlever la poussière, essuyez la surface avec un chiffon sec et doux. Pour retirer des taches importantes, essuyez la surface avec un chiffon doux imbibé d'eau propre ou d'un détergent doux dilué. Essuyez ensuite immédiatement avec un chiffon propre et sec.

ATTENTION Ne poussez pas, ne frottez pas ou ne cognez pas la surface avec l'ongle ou un objet contondant, car yy cela pourrait causer des rayures sur l'écran et des déformations de l'image. N'utilisez pas de produits chimiques (cire, benzène, alcool, diluants, insecticides, désodorisants, yy lubrifiants...), car ceux-ci pourraient endommager le fini de l'écran et provoquer des décolorations.

Boîtier et support Pour enlever la poussière, essuyez le boîtier avec un chiffon sec et doux. Pour retirer des taches importantes, essuyez le boîtier avec un chiffon doux imbibé d'eau propre ou d'eau contenant une petite quantité de détergent doux.

ATTENTION Ne pulvérisez pas de liquide sur la surface. Si de l'eau pénètre dans la TV, cela peut provoquer un yy incendie, une électrocution ou un dysfonctionnement. N'utilisez pas de produits chimiques car cela risquerait de détériorer la surface. yy

Cordon d'alimentation Retirez régulièrement la poussière ou la saleté accumulée sur le cordon d'alimentation.

Si une image fixe reste affichée de façon prolongée, elle laisse sur l'écran une empreinte définitive. yy On parle alors de brûlure d'écran ou d'image rémanente, phénomène qui n'est pas couvert par la garantie. Si le format de l'image reste longtemps réglé sur 4:3, une brûlure d'écran peut apparaître sur les yy parties noires de l'écran. Évitez d'afficher une image fixe sur l'écran pendant une longue période (2 heures ou plus sur les yy écrans LCD) pour empêcher les brûlures d'écran.

Prévention du phénomène de « brûlure d'écran » ou d'« image rémanente » sur votre écran

Numéro de série

Pour obtenir le code source sous la licence publique générale, la licence publique générale limitée, la licence publique Mozilla ou les autres licences libres de ce produit, rendez-vous sur http://opensource.lge.com. En plus du code source, tous les termes de la licence, ainsi que les exclusions de responsabilité et les droits d'auteur, sont disponibles au téléchargement. LG Electronics propose de vous fournir le code open source sur CD-ROM en échange des coûts couvrant cet envoi, notamment le coût du support, des frais de port et de prise en charge, une fois la demande reçue par LG Electronics à l'adresse suivante : opensource@ lge.com. La validité de cette offre est de trois (3) ans à partir de la date d'achat du produit.
