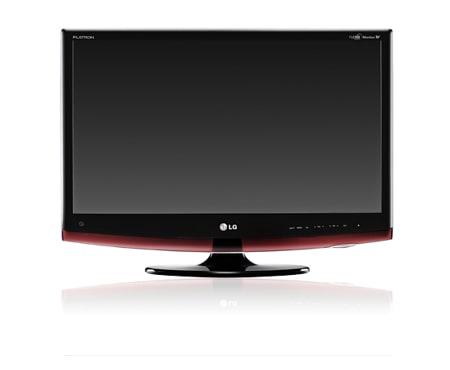

Mode d'emploi LG Moniteur LCD, 23 pouces (58cm), Tuner TNT MPEG4, HDMI, USB Divx…

Numérique uniquement)

Activation/désactivation du guide de programmes électronique. ......................................................61 Signification des touches en mode Guide NOW/ NEXT Signification des touches en mode Guide NOW/NEXT (Actuel/Suivant).............................61 Signification des touches en mode Guide sur 8 jours. ..................................................................62 Signification des touches en mode Modification date....................................................................63 Signification des touches dans la boîte de description détaillée...........................................63 Signification des touches en mode de réglage Enregistrement/Rappel......................................64 Fonction des boutons en mode Liste planifiée..64

Pour utiliser un périphérique usb

RACCORDEMENT D'UN PÉRIPHÉRIQUE USB.......109 LISTE DES PHOTOS...................................... 111 LISTE DE MUSIQUE.......................................117 MOVIE LIST (LISTE DE FILMS).....................121 CODE D’ENREGISTREMENT DIVX...............128 DÉSACTIVATION. ...........................................129

Nivelage automatique du volume

(VOLUME AUTO.). ............................................81 VOIX NETTE II. .................................................82 BALANCE..........................................................83

Numérique uniquement)..........................

I/II Réception stéréo/bilingue (en mode analogique uniquement).........90 Réception NICAM (en mode analogique uniquement).........91 Sélection de la sortie audio des haut-parleurs........91

BLOCAGE D'UNE CHAÎNE.............................105

Contrôle parental (en mode

NUMÉRIQUE UNIQUEMENT)........................106 BLOCAGE D'ENTRÉE SOURCE....................107 BLOCAGE DES TOUCHES............................108

Télétexte

POUR ACTIVER/DÉSACTIVER LE TÉLÉTEXTE...........130 TEXTE SIMPLE...............................................130 TEXTE TOP.....................................................130 FASTEXT.........................................................131 FONCTIONS TÉLÉTEXTE SPÉCIALES.........131

Libellé des entrées..................................

VOYANT LUMINEUX.......................................100 MODE DÉMO..................................................101 RÉGLAGE D'ENVIRONNEMENT...................102

Préparation

Récepteur IR (récepteur de la télécommande)

7 Prise du cordon d'alimentation Cet appareil fonctionne avec une alimentation branchée sur le secteur CA. La tension requise est indiquée sur la page Spécifications. Ne tentez jamais de faire fonctionner cet appareil sur une alimentation en courant continu (CC). 8 Port d'entrée RS-232C (CONTRÔLE ET

d'endommager l'écran et le moniteur.

3 Tournez le verrouillage de la base du socle sur 90° pour fixer celle-ci au socle proprement dit.

2 Insérez le Base du socle dans le moniteur.

3 Serrez la vis à la base du socle en la tournant

dans le sens des aiguilles d'une montre à l'aide d'une Pièce de Monnaie.

<M1962DP/M2062DP/M2262DP/M2362DP>

le moniteur face vers le bas sur 1 Placez une surface rembourrée.

la vis vers la gauche pour détacher 2 Tournez le moniteur du socle.

3 Tournez le verrouillage de la base du socle sur 90° pour séparer celle-ci du corps du socle.

4 En poussant le Loquet vers l'intérieur, vous pouvez d'extraire la base du socle du corps du socle.

la vis vers la gauche pour détacher le monit2 Tournez eur du socle. Utilisez une Pièce de Monnaie pour desserrer la vis.

3 Tirez le socle vers vous.

<M1962DP/M2062DP/M2262DP/M2362DP> 1. Retirez les 2 vis. 2. Tirez le montant vers vous.

<M2762DP> 1. Retirez les 4 vis. 2. Tirez le montant vers vous.

Si vous prévoyez d’installer l’ensemble sur un mur, fixez l’interface de montage mural (pièces en option) sur l’arrière de l’ensemble. Lorsque vous utilisez l’ensemble à l’aide de l’interface de montage mural (pièces en option), fixez-le soigneusement afin qu’il ne tombe pas. 1. Assurez-vous d'utiliser des vis et un montage mural qui répondent aux normes VESA. 2. L'utilisation de vis plus longues que celles recommandées pourraient endommager le produit. 3. L'utilisation de vis qui ne répondent pas aux normes VESA pourrait endommager le produit ou se désolidariser du mur. Nous ne serons pas jugés responsables des dommages consécutifs à un non respect de ces instructions. 4. Compatibilité VESA uniquement par rapport aux dimensions de la surface de montage et aux spécifications des vis de montage. 5. Utilisez la norme VESA ci-dessous. 5-1) 784,8 mm et moins * Épaisseur de la plaque de montage mural : 2,6 mm * Vis : Ø 4,0 mm x pas 0,7 mm x longueur 10 mm 5-2) 787,4 mm et plus * Utilisez les vis et la plaque de montage mural conformes à la norme VESA

<Dimensions de l’interface de montage à vis> ● M1962DP/M2062DP/M2262DP/M2362DP : espace entre les trous 100 mm x 100 mm ● M2762DP : espace entre les trous 200 mm x 100 mm

EMPLACEMENT Placer le téléviseur de sorte que l’écran ne soit exposé à aucune lumière vive directe. Veiller égale-ment à éliminer toute source de vibrations, d’humidité, de poussière ou de chaleur excessive et à dis-poser le téléviseur de façon à permettre une libre circulation de l’air. Ne jamais obstruer les orifices d’aération situés sur le couvercle arrière.

AVERTISSEMENT ■ Lors du réglage de l'angle de l'écran, ne placez pas vos doigts entre la tête du moniteur et le corps du socle. Vous risquez de vous blesser les doigts.

■■ L'image illustrée peut être différente de celle de votre moniteur. Nous recommandons de poser l'appareil à proximité d'un mur, ainsi vous ne courez aucun risque de le voir tomber s'il est poussé vers l'arrière. En outre, nous recommandons de fixer l'appareil au mur pour qu'il n'y ait aucune chance de le voir tomber vers l'avant, avec les risques potentiels de blessures ou de dommages au produit. Attention : veillez à ce que les enfants ne grimpent pas sur l'appareil, ni s'y accroche.

■■ Insérez les boulons à œil (ou mettez en place les supports et vis) pour fixer le produit au mur comme illustré sur l'image. * Si avant l'insertion des boulons à œil, votre produit a déjà les vis dans la position des boulons à œil, desserrez les vis. * Insérez les boulons à œil ou mettez en place les supports/vis, puis serrez-les complètement dans les trous supérieurs Fixez au mur les supports muraux avec les vis (vendues séparément). Faites correspondre la hauteur du support monté sur le mur aux trous du produit. Assurez-vous que les boulons à œil ou les supports sont serrés fermement. ■■ Utilisez une corde ou un cordon solide (vendu séparément) pour attacher le produit. Il est plus sûr d'attacher la corde de sorte qu'elle soit à l'horizontale entre le mur et le produit.

1 vis (fournie avec le produit)

AVERTISSEMENT ►Pour ► empêcher l'appareil de tomber, il convient de le fixer fermement au sol/mur en se conformant aux instructions d'installation. Incliner, secouer ou faire balancer l'appareil risque de provoquer des blessures.

Pour de plus amples informations, visitez http://www.kensington.com, page d'accueil du site Web de la société Kensington. Kensington vend des systèmes de sécurité destinés aux équipements électroniques de valeur tels que ordinateurs bloc-notes et projecteurs LCD. Remarque - Le système de sécurité Kensington est un accessoire en option. Remarque a. Si le télévision est froid au toucher, un léger “papillotement” peut se produire à la mise sous tension. Cela est tout à fait normal et votre téléviseur n’est pas défectueux. b. Quelques minuscules défauts se présentant sous la forme de points rouges, verts ou bleus peu-vent apparaître à l'écran. Toutefois, cela n'altèrent en rien les performances du moniteur. c. Évitez de toucher l’écran LCD ou d’y laisser le doigt appuyé. Vous risqueriez de provoquer des effets de distorsion temporaires sur l'écran.

Touche input

Le voyant d'alimentation s'allume en bleu lorsque le téléviseur est allumé Remarque : vous pouvez régler le voyant d'alimentation dans le menu OPTION.

Présentation du panneau arrière

■■ Voici une représentation simplifiée du panneau avant. L'image illustrée peut être différente de celle de votre moniteur. 1

1 Logement pour carte PCMCIA (Personal Computer Memory Card International Association) Insérez le module Ci à la carte PCMCIA. (Cette caractéristique n’est pas disponible pour tous les pays. ) 2 Entrée HDMI/DVI IN Connecter un signal HDMI au port HDMI In ou un signal DVI au port HDMI/DVI à l’aide d’un cable DVI ou HDMI.

Sortie audionumérique optique

Raccordez le signal audionumérique à divers types d'appareils. Raccordez-le à un appareil audionumérique. Utilisez un câble audio optique. 5 Entrée USB 6 Prise Péritel (AV IN) Raccordez l’entrée ou la sortie de la prise Péritel d’un périphérique externe à ces prises.

Configuration de l'équipement

EXTERNE ■■ Ne jamais brancher le cordon d'alimentation avant d'avoir terminé de raccorder tous les appareils pour ne pas les endommager.

Raccordement à une antenne

■■ Afin d’obtenir la meilleure qualité d’image, réglez la direction de l’antenne. ■■ Le câble et le convertisseur d’antenne ne sont pas fournis.

Logements collectifs/Appartements (Raccordement à la prise d’antenne murale)

Câble coaxial RF (75 Ω) Antenne extérieure (VHF, UHF)

Logements individuels/Maisons (Raccordement à la prise murale pour l’antenne extérieure)

Configuration de l'équipement externe

UHF Amplificateu r de signal

■■ Pour recevoir une image de meilleure qualité dans les zones où le signal est faible, installez un amplificateur de signal sur l'antenne comme indiqué ci-dessus. ■■ Pour acheminer le signal vers deux téléviseurs, utilisez un séparateur de signal d'antenne..

■■ Ne jamais brancher le cordon d'alimentation avant d'avoir terminé de raccorder tous les appareils pour ne pas les endommager. ■■ L'image illustrée peut être différente de celle de votre moniteur.

Raccordez les sorties vidéo (Y, PB, PR) du décodeur numérique aux prises COMPONENT IN VIDEO du moniteur.

Raccordez la sortie audio du décodeur numérique aux prises COMPONENT IN AUDIO du moniteur.

Allumez le décodeur numérique (reportez-vous au manuel d'utilisation de l'appareil).

Sélectionnez la source d'entrée Composantes à l'aide de la touche INPUT de la télécommande.

►►Format audio HDMI pris en charge : Dolby Digital, PCM Le format audio DTS n’est pas supporté. Signal

YES (50 Hz / 60Hz uniquement)

YES (24 Hz / 30 Hz / 50Hz / 60Hz)

Raccordement d'un décodeur avec un câble HDMI Raccordez le décodeur numérique à la prise HDMI/ DVI IN du moniteur.

Allumez le décodeur numérique. (reportez-vous au manuel d'utilisation de l'appareil).

Sélectionnez la source d'entrée HDMI à l'aide de la touche INPUT de la télécommande.

Raccordement avec un câble HDMI-DVI

Raccordez le décodeur numérique à la prise HDMI/DVI IN du moniteur.

Raccordez la sortie audio du décodeur numérique à la prise AUDIO IN (RGB/DVI) du moniteur.

Allumez le décodeur numérique. (reportez-vous au manuel d'utilisation de l'appareil).

Sélectionnez la source d'entrée HDMI à l'aide de la touche INPUT de la télécommande.

Raccordement avec un câble Péritel

Raccordez la prise péritel européenne du lecteur de DVD à la prise péritel européenne AV IN du moniteur.

Mettez votre lecteur DVD sous tension, puis insérez un DVD.

Sélectionnez la source d’entrée AV à l’aide de la touche INPUT de la télécommande.

Reportez-vous au manuel d'utilisation du lecteur DVD pour en connaître le fonctionnement.

Téléviseur analogique Téléviseur numérique

Type de sortie Mode d'entrée courant

(lorsque l'enregistrement programmé DTV est en cours avec le matériel d'enregistrement.)

►►Sortie TV : retransmet les signaux TV numériques ou analogiques.

O (Le mode d'entrée est automatiquement converti en DTV.)

Raccordez la prise de sortie ANT OUT du magnétoscope à la prise d'entrée ANTENNA/CABLE IN du moniteur.

Raccordez le câble d’antenne à la prise ANT IN du magnétoscope.

Appuyez sur la touche PLAY (LECTURE) du magnétoscope, puis trouvez le canal adéquat entre le téléviseur et le magnétoscope pour pouvoir regarder la télévision.

Raccordement avec une prise Péritel Raccordez la prise péritel européenne du magnétoscope à la prise péritel européenne AV du moniteur.

Insérez une cassette vidéo dans le magnétoscope, puis appuyez sur la touche PLAY (LECTURE) du magnétoscope (reportez-vous au manuel d'utilisation du magnétoscope).

Reportez-vous au manuel d'utilisation du magnétoscope.

Téléviseur analogique Téléviseur numérique

(lorsque l'enregistrement programmé DTV est en cours avec le matériel d'enregistrement.)

►►Sortie TV : retransmet les signaux TV numériques ou analogiques.

O (Le mode d'entrée est automatiquement converti en DTV.)

ATTENTION ►Ne ► jamais regarder à l’intérieur du port de sortie optique. L'exposition directe au faisceau laser pourrait entraîner des lésions oculaires !

Insérez le périphérique USB dans la prise d'entrée USB IN sur le côté du moniteur.

Après avoir raccordé les prises d'entr 2 ée USB IN, vous pouvez utiliser la fonction USB. (► p.109)

Connecter la prise externe du moniteur à la prise entrée du PC situé au dos de l’appareil.

Connecter le câble audio depuis le magnétoscope PC jusqu’aux prises AUDIO IN (RGB/DVI) situées du téléviseur.

Appuyer sur le bouton INPUT pour sélectionner la fonction RGB.

Allumer le PC et l’écran apparaît sur l’appareil. Ce dernier peut être utilisé comme le moniteur du PC.

Raccordement avec un câble HDMI

Raccordez la sortie HDMI de l'ordinateur à la prise

Allumez l'ordinateur et le moniteur.

Sélectionnez la source d ’entrée HDMI à l ’aide de la

touche INPUT de la télécommande.

Insertion du module ci

--Permet d'activer les chaînes cryptées (chaînes payantes) en mode télévision numérique. --Cette fonction n'est pas disponible dans tous les pays.

Insérez le module CI dans le lecteur de carte PCMCIA (Personal Computer Memory Card International Association) du moniteur comme illustré.

! remarque

►Vérifiez ► que le module CI est inséré dans le bon sens dans le lecteur de carte PCMCIA. Si le module n'est pas inséré correctement, cela peut endommager le moniteur et le lecteur de carte PCMCIA.

►Vérifiez ► que votre câble HDMI est un câble HDMI haut débit. Dans le cas contraire, il est possible que l'image tremble ou qu'elle ne s'affiche pas. Utilisez un câble HDMI haut débit. ►Si ► vous voulez utiliser le mode HDMI PC, vous devez choisir le mode PC comme source.

Digital audio out setup

Envoie le signal audio du téléviseur à un appareil audio externe via le port de sortie audionumérique (optique). Pour profiter de la diffusion numérique via les enceintes 5.1, raccordez la borne OPTICAL DIGITAL AUDIO OUT situé à l'arrière du téléviseur à un home cinéma DVD (ou amplificateur).

Raccordez une des extrémités d'un câble optique au port de sortie audionumérique (optique) du

Raccordez l'autre extrémité du câble optique à l'entrée audionumérique (optique) de l'appareil audio.

Réglez l'option “Haut-parleurs TV" sur "Arrêt” dans le menu SON (p. 88). Reportez-vous au manuel d'utilisation de l'appareil externe.

Couverture du panneau arrière pour la

DISPOSITION DES CÂBLES Fixez les câbles ensemble à l’aide d’un serre-câbles comme indiqué dans l’illustration.

CONFIGURATION DE L'ÉQUIPEMENT EXTERNE

CONFIGURATION DE L'ÉQUIPEMENT EXTERNE Résolution d’affichage prise en charge Mode RGB [PC] / HDMI [PC] M1962DP

CONFIGURATION DE L'ÉQUIPEMENT EXTERNE

Fréquence horizontale(KHz)

640 x 480 640 x 480 800 x 600 800 x 600 1024 x 768 1280 x 768 1360 x 768

31,469 37,5 37,879 46,875 48,363 47,776 47,712

59,94 75 60,317 75,0 60,0 59,87 60,015

Fréquence horizontale(KHz)

640 x 480 640 x 480 800 x 600 800 x 600 832 x 624 1024 x 768 1024 x 768 1280 x 1024 1280 x 1024 1600 x 900

31,469 37,5 37,879 46,875 49,725 48,363 60,023 63,981 79,976 60

59,94 75 60,317 75 64,55 60 75,029 60,02 75,025 60

Fréquence horizontale(KHz)

720 x 400 640 x 480 640 x 480 800 x 600 800 x 600 1024 x 768 1024 x 768 1152 x 864 1280 x 1024 1280 x 1024 1680 x 1050 1680 x 1050 1600 x 1200 1920 x 1080

31,468 31,469 37,5 37,879 46,875 48,363 60,023 67,500 63,981 79,976 64,674 65,290 75,0 67,5

70,08 59,94 75 60,317 75,0 60,0 75,029 75,000 60,02 75,025 59,883 59,954 60,0 60

Mode HDMI/DVI-DTV Résolution 720 x 480

1280 x 720 1920 x 1080 1920 x 1080 1920 x 1080 1920 x 1080 1920 x 1080 1920 x 1080

Fréquence horizontale(KHz)

Fréquence horizontale(KHz)

31,469 31,5 31,25 37,500 44,96 45 33,72 33,75 28,125 27 33,75 56,250 67,43 67,5

59,94 60 50 50 59,94 60 59,94 60 50,00 24 30,00 50 59,94 60

720 x 480 720 x 480 720 x 576 720 x 480 720 x 480 720 x 576 1280 x 720 1280 x 720 1280 x 720 1920 x 1080 1920 x 1080 1920 x 1080 1920 x 1080 1920 x 1080 1920 x 1080

15,73 15,75 15,625 31,47 31,50 31,25 44,96 45,00 37,50 33,72 33,75 28,125 56,25 67,432 67,5

59,94 60,00 50,00 59,94 60,00 50,00 59,94 60,00 50,00 59,94 60,00 50,00 50 59,94 60,00

►Évitez ► de laisser une image figée à l'écran pendant une période prolongée ; l'image figée peut laisser une empreinte permanente à l'écran. Si vous en avez la possibilité, utilisez un économiseur d'écran. ►►Il est possible que des interférences apparaissent selon la résolution, le modèle vertical, le contraste ou la luminosité en mode PC. Changez alors la résolution du mode PC, modifiez la fréquence de rafraîchissement ou réglez la luminosité et le contraste dans le menu, jusqu'à ce que l'image soit nette. Si la fréquence de rafraîchissement de la carte graphique de l’ordinateur ne peut pas être modifiée, changez la carte graphique de l’ordinateur ou demandez conseil au fabricant de la carte graphique. ►►La synchronisation saisit la forme d'onde pour le mode de synchronisation est distinct pour les fréquences horizontale et verticale. ►►Nous recommandons d'utiliser les résolutions 1920x1080, 60 Hz(sauf pour les modèles M1962DP/ M2062DP),1600 x 900 @ 60 Hz (modèles M2062DP) pour le mode PC, car elles délivrent la meilleure qualité d'image. ►►Raccordez le câble de signal du port de sortie du moniteur de l'ordinateur au port RGB (PC) du télévi-

seur ou le câble de signal du port de sortie HDMI de l'ordinateur au port HDMI/DVI IN du téléviseur. ►►Raccordez le câble audio de l'ordinateur à l'entrée audio du téléviseur. (Les câbles audio ne sont pas fournis avec le téléviseur.) ►►Si vous utilisez une carte son, réglez le son de l'ordinateur en conséquence. ►►Si la carte graphique de l'ordinateur ne restitue pas simultanément les signaux RVB analogique et numérique, raccordez uniquement la prise RGB ou HDMI/ DVI IN pour afficher la sortie de l'ordinateur sur le téléviseur. ►►Si la carte graphique de l'ordinateur ne restitue pas simultanément les signaux RVB analogique et numérique, réglez le téléviseur sur RVB ou HDMI. (L'autre mode est défini automatiquement en Plug and Play par le téléviseur.) ►►Il est possible que le mode DOS ne fonctionne pas selon la carte vidéo, si vous utilisez un câble HDMIDVI. ►►Si vous utilisez un câble RVB-PC trop long, des interférences peuvent apparaître sur l'écran. Nous vous recommandons d’utiliser un câble inférieur à 5 mètres. Cela vous garantit une qualité d'image optimale.

CONFIGURATION DE L'ÉQUIPEMENT EXTERNE

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES FONCTIONS DES TOUCHES DE LA TÉLÉCOMMANDE Pour vous servir de la télécommande, dirigez-la vers le capteur de télécommande du moniteur.

ꔰ (POWER) Permet de mettre l ’appareil sous tension lorsqu ’il est
