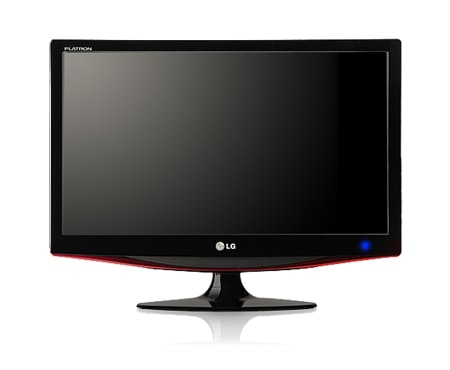

Mode d'emploi moniteur LG M227WD-PZ

Guide de l’utilisateur

M197WD M227WD M237WD Avant de mettre en marche votre poste de télévision, lisez attentivement ce manuel. Vous pourrez aussi vous y référer pour tous les réglages futurs. Notez le numéro de série et le numéro du modèle, qui figurent sur la plaque signalétique fixée à l’arrière du poste. Votre revendeur vous les demandera pour le service après vente.

Commandes du panneau avant

Le schéma ci-dessous est une représentation simplifiée du panneau avant. Le matériel représenté peut être quelque peu différent de votre télévision.

Informations sur le panneau arrière

Le schéma ci-dessous est une représentation simplifiée du panneau arrière. Le matériel représenté peut être quelque peu différent de votre télévision.

Le schéma ci-dessous est une représentation simplifiée du panneau arrière. Le matériel représenté peut être quelque peu différent de votre télévision.

Audio r

Logement pour cartes PCMCIA (Personal Computer Memory Card International Association). (Cette fonction n'est pas disponible dans tous les pays.)

Entrée audio/vidéo Raccordez la sortie audio/vidéo d'un appareil externe à ces prises.

Prise du cordon d’alimentation Cette télévision fonctionne en alimentation en alternatif (CA). La tension est indiquée à la section Spécifications. Ne jamais faire fonctionner la télévision en courant continu (CC).

PORT DESTINÉ À LA MAINTENANCE UNIQUEMENT.

Entrée DVI-D Raccordez la sortie d'un ordinateur.

Entrée HDMI Connectez le signal HDMI à la borne HDMI IN. Vous pouvez également connecter le signal DVI (VIDEO) au port HDMI à l’aide du câble DVI à HDMI.

10 Port d'entrée RS-232C (CONTRÔLE & SERVICE)

Raccordez l'écran au port RS-232C d'un PC.

Connectez votre télécommande câblée à ce port.

Entrée audio RGB/DVI Raccordez le son d'un ordinateur.

Sortie audionumérique optique Raccordez le signal audionumérique de divers types d'appareils.

13 Péritelzeuroconnecteur (AV1/AV2)

Entrée RGB (PC) Raccordez la sortie d'un ordinateur.

Raccordez la sortie S-Vidéo d'un appareil S-VIDÉO.

Raccordez l’entrée ou la sortie de la prise Péritel d’un périphérique externe à ces prises. Connectez des signaux numériques en liaison radio à cette prise.

Logement pour cartes PCMCIA (Personal Computer Memory Card International Association). (Cette fonction n'est pas disponible dans tous les pays.)

Entrée audio/vidéo Raccordez la sortie audio/vidéo d'un appareil externe à ces prises.

Prise du cordon d’alimentation Cette télévision fonctionne en alimentation en alternatif (CA). La tension est indiquée à la section Spécifications. Ne jamais faire fonctionner la télévision en courant continu (CC).

PORT DESTINÉ À LA MAINTENANCE UNIQUEMENT.

Entrée DVI-D Raccordez la sortie d'un ordinateur.

Entrée HDMI Connectez le signal HDMI à la borne HDMI IN. Vous pouvez également connecter le signal DVI (VIDEO) au port HDMI à l’aide du câble DVI à HDMI.

10 Port d'entrée RS-232C (CONTRÔLE & SERVICE)

Raccordez l'écran au port RS-232C d'un PC.

Connectez votre télécommande câblée à ce port.

Entrée audio RGB/DVI Raccordez le son d'un ordinateur.

Sortie audionumérique optique Raccordez le signal audionumérique de divers types d'appareils.

13 Péritelzeuroconnecteur (AV1/AV2)

Entrée RVB (PC) Raccordez la sortie d'un ordinateur.

Raccordez la sortie S-Vidéo d'un appareil S-VIDÉO.

Raccordez l’entrée ou la sortie de la prise Péritel d’un périphérique externe à ces prises. Connectez des signaux numériques en liaison radio à cette prise.

Installation du socle

Votre télévision peut présenter des différences avec les illustrations de ce manuel.

1 Placez le téléviseur écran face au sol sur une surface protégée afin de ne pas endommager l’écran.

Installez le socle sur le moniteur.

Fixez le moniteur sur le socle en tournant la vis vers la droite. * Tournez la vis à l'aide de l'outil.

Votre télévision peut présenter des différences avec les illustrations de ce manuel.

1 Placez le téléviseur écran face au sol sur une surface protégée afin de ne pas endommager l’écran.

Installez le socle sur le moniteur.

Fixez le moniteur sur le socle en tournant la vis vers la droite. * Tournez la vis à l'aide de l'outil.

Afin de permettre une aération suffisante, l’espace minimum requis est de 10 cm de chaque côté et derrière le mur.

Démontage du socle

Votre télévision peut présenter des différences avec les illustrations de ce manuel.

le téléviseur écran vers le bas sur un tissu 1 Placez ou un linge doux.

2 Détachez le moniteur du socle en tournant la vis

4 Tirez le socle vers vous.

Tournez la vis à l'aide de l'outil.

Votre télévision peut présenter des différences avec les illustrations de ce manuel.

le téléviseur écran vers le bas sur un tissu 1 Placez ou un linge doux.

2 Détachez le moniteur du socle en tournant la vis

4 Tirez le socle vers vous.

Tournez la vis à l'aide de l'outil.

Montage au mur : installation horizontale

Afin de permettre une aération suffisante, l’espace minimum requis est de 10 cm de chaque côté et derrière le mur. Vous trouverez les instructions détaillées de l'installation chez votre revendeur ; reportez-vous également au Guide de configuration et d’installation de l’interface de montage au mur.

Positionnement de l’écran

Votre télévision peut présenter des différences avec les illustrations de ce manuel.

Essayez différentes positions de l’écran pour un confort maximal. • Amplitude de l’inclinaison

EMPLACEMENT Placer le téléviseur de sorte que l’écran ne soit exposé à aucune lumière vive directe. Veiller égale-ment à éliminer toute source de vibrations, d’humidité, de poussière ou de chaleur excessive et à dis-poser le téléviseur de façon à permettre une libre circulation de l’air. Ne jamais obstruer les orifices d’aération situés sur le couvercle arrière. Si vous prévoyez d’installer l’ensemble sur un mur, fixez l’interface de montage mural (pièces en option) sur l’arrière de l’ensemble. Lorsque vous utilisez l’ensemble à l’aide de l’interface de montage mural (pièces en option), fixez-le soigneusement afin qu’il ne tombe pas. - Assurez-vous d'utiliser des vis et un montage mural qui répondent aux normes VESA. - L'utilisation de vis plus longues que celles recommandées pourraient endommager le produit. - L'utilisation de vis qui ne répondent pas aux normes VESA pourrait endommager le produit ou se désolidariser du mur. Nous ne serons pas jugés responsables des dommages consécutifs à un non respect de ces instructions. <Dimensions de l’interface de montage à vis>

M237wd : espace entre les trous 75 mm x 75 mm

Avertissement : Lorsque vous réglez l'angle de l'écran, ne mettez pas les doigts entre l'écran et le socle. Vous pourriez vous faire mal.

Système de sécurité kensington

- La télévision est équipée, sur son panneau arrière, d'un connecteur pour système de sécurité Kensington. Connectez le câble du système de sécurité Kensington comme indique ci-dessous. - Pour de plus amples informations sur l'installation et l'utilisation du système de sécurité Kensington, reportez-vous au mode d'emploi de celui-ci. Pour de plus amples informations, visitez h t t p : / / w w w . k e n s i n g t o n . c o m, page d'accueil du site Web de la société Kensington. Kensington vend des systèmes de sécurité destinés aux équipements élec-troniques de valeur tels que ordinateurs bloc-notes et projecteurs LCD. Remarque : - Le système de sécurité Kensington est un accessoire en option. Remarque : a. Si le télévision est froid au toucher, un léger “papillotement” peut se produire à la mise sous tension. Cela est tout à fait normal et votre téléviseur n’est pas défectueux. b. Quelques minuscules défauts se présentant sous la forme de points rouges, verts ou bleus peu-vent apparaître à l'écran. Toutefois, cela n'altèrent en rien les performances du moniteur. c. Évitez de toucher l’écran LCD ou d’y laisser le doigt appuyé. Vous risqueriez de provoquer des effets de distorsion temporaires sur l'écran.

Préparation

Ne jamais brancher le cordon d'alimentation avant d'avoir terminé de raccorder tous les équipements pour ne pas endommager l'appareil.

Raccordement à une antenne

Afin d’obtenir la meilleure qualité d’image, réglez la direction de l’antenne. ■ Le câble et le convertisseur d’antenne ne sont pas fournis. ■

Card slot

Logements collectifs/Appartements (Raccordement à la prise d’antenne murale)

Antenne extérieure (VHF, UHF)

Connecteur coaxial pour fréquences radioélectriques (75 ohm) Logements individuels/Villas (Raccordement à la prise murale pour l’antenne extérieure)

Hdmi in

Amplificateu r de signaux VHF

Dans les zones où la réception du signal est mauvaise, vous pouvez obtenir une meilleure qualité d'image en installant un amplificateur de signal sur l'antenne comme indiqué ci-dessus. ■ Pour acheminer le signal dans deux branchements de télévision, veuillez utiliser un diviseur. ■

Configuration de l'équipement externe

Ne jamais brancher le cordon d'alimentation avant d'avoir terminé de raccorder tous les équipements pour ne pas endommager l'appareil. Votre téléviseur peut présenter des différences avec les illustrations de ce manuel.

Configuration du récepteur hd

Raccordement avec un câble Composante 1

Raccordez les prises de sortie SET TOP aux prises C O M P ON E N T I N V I D E O (Y PB PR) du téléviseur.

Raccordez le câble audio du DÉCODEUR aux prises C O M P ON E N T I N A U D I O du téléviseur.

Configuration de l' équipement externe

Raccordement avec un câble HDMI 1

Raccordez la prise de sortie HDMI du boîtier décodeur numérique à la prise d’entrée H D M I / D V I I N du téléviseur.

Raccordement avec un câble HDMI à DVI 1

Raccordement avec un câble Péritel AV 1

Connecter la prise péritel euro du lecteur DVD à la prise péritel euro du téléviseur.

Appuyer sur la touche I N P U T et sélectionner AV1. Si l'appareil est raccordé à une prise péritel Euro AV2, sélectionnez la source d'entrée AV2.

Appuyer sur la touche P L A Y du lecteur DVD. L’image du DVD apparaît à l’écran.

! R E M A RQ U E Signal de type RGB; les signaaux rouge, bleu et vert sont seulement en Péritel 1 en AV1 . Ces signaux sont transmis par exemple, avec un décodeur, console ou CD de photo. G Veuillez utiliser le câble péritel blindé. G

Raccordement avec un câble HDMI

Raccordez la sortie HDMI du lecteur de DVD à la prise HDMI IN du téléviseur.

! R E M A RQ U E G L’appareil peut recevoir un signal audio et vidéo simultanément en utilisant le câble HDMI. G Si le lecteur DVD ne supporte pas la fonction HDMI Auto, vous devrez régler la résolution de sortie.

Lors du raccordement avec un câble RCA AV-IN 3 VIDEO

Raccordez les prises de sortie audio/vidéo du magnétoscope aux prises d'entrée AUDIO/VIDÉO du téléviseur.

Raccordement avec un câble Péritel 1

Raccordez la prise Péritel du magnétoscope au connecteur Péritel du téléviseur.

Appuyez sur la touche de lecture (P L A Y) du magnétoscope. Si votre magnétoscope émet un signal de commande, le téléviseur passe automatiquement en mode AV 1 Si vous souhaitez quitter momentanément le mode de réception Magnetoscope au profit du mode reception antenne appuyer sur les touches D / E ou sur les numéros de chaînes. Si l'appareil est raccordé à une prise péritel Euro AV2, sélectionnez la source d'entrée AV2.

Sinon, appuyez sur la touche I N P U T de la télécommande pour sélectionner AV 1. L’image lue sur le magnétoscope apparaît sur l’écran.

Audio in

Raccordez le décodeur numérique à la prise HDMI IN du téléviseur.

Raccordez les câbles audio du boîtier décodeur numérique à la prise A U D I O ( R G B / D V I ) du téléviseur.

Allumez le boîtier décodeur numérique (reportez-vous au Mode d’emploi du boîtier décodeur numérique).

Dvi output

L’entrée HDMI ne prend pas en charge le mode PC. S’il est connecté en mode PC, l’écran pourrait ne pas apparaître correctement.

Branchement d'un dvd

Raccordement avec un câble Composante 1 Raccordez les prises de sortie vidéo (Y PB PR) du lecteur DVD

aux prises C O M P O N E N T I N V I D E O (Y PB PR) du téléviseur.

2 Raccordez le câble audio du DVD aux prises C O M P O N E N T I N A U D I O du téléviseur.

3 Appuyer sur la touche I N P U T et sélectionner Component. 4 Appuyer sur la touche P L A Y du lecteur DVD. L’image du DVD apparaît à l’écran. Entrées vidéo composante Vous pouvez améliorer la qualité de l'image en branchant le lecteur DVD sur les entrées vidéo composante, comme illustré ci-dessous. Entrées vidéo composante du téléviseur

Sorties vidéo du lecteur DVD

Branchement d’un magnétoscope

Afin d’éviter de possibles interférences, veillez à laisser une distance suffisante entre le magnétoscope et le téléviseur. ■ Généralement, le magnétoscope affiche une image figée. Si un utilisateur laisse une image au format 4/3 affichée longtemps, une image fantôme peut rester sur les côtés de l'écran. ■

Raccordement avec un câble d’antenne

(mono) l

Raccordez le câble audio du magnétoscope S-VIDÉO aux prises AUDIO du téléviseur.

Appuyez sur la touche de lecture du magnétoscope. L'image de lecture du magnétoscope apparaît à l'écran.
