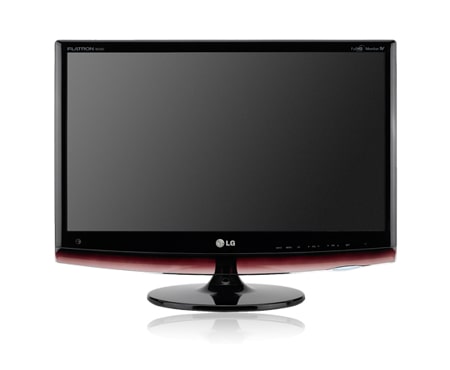

Mode d'emploi LG Moniteur LCD, 21,5 pouces (54cm), Tuner TNT MPEG4, HDMI, USB Divx…

Modèles de moniteurs tv

M1962D M2062D M2262D M2362D M2762D

Tion)

Capteur de lumière Il s'agit de la lentille qui permet au capteur de lumière de détecter la luminance extérieure, lorsque vous activez le mode AUTO BRIGHT ON (luminosité automatique).

Informations sur le panneau arrière

Le schéma ci-dessous est une représentation simplifiée du panneau arrière. Le matériel représenté peut être quelque peu différent de votre télévision.

(control & service)

Logement pour cartes PCMCIA (Personal Computer Memory Card International Association). (Cette fonction n'est pas disponible dans tous les pays.) Prise du cordon d’alimentation Cette télévision fonctionne en alimentation en alternatif (CA). La tension est indiquée à la section Spécifications. Ne jamais faire fonctionner la télévision en courant continu (CC). Entrée HDMI (non compatible PC) Connectez le signal HDMI à la borne HDMI IN. Vous pouvez également connecter le signal DVI (VIDEO) au port HDMI à l’aide du câble DVI à HDMI. Entrée audio RGB/DVI Raccordez le son d'un ordinateur. Sortie audionumérique optique Raccordez le signal audionumérique de divers types d'appareils. Entrée RGB (PC) Raccordez la sortie d'un ordinateur.

Installation du socle

Votre télévision peut présenter des différences avec les illustrations de ce manuel.

le téléviseur écran face au sol sur une surface 1 Placez protégée afin de ne pas endommager l’écran.

Tournez le verrou du socle à 90° pour fixer le socle au montant.

2 Installez le socle sur le moniteur.

Votre télévision peut présenter des différences avec les illustrations de ce manuel.

le téléviseur écran face au sol sur une surface 1 Placez protégée afin de ne pas endommager l’écran.

2 Installez le socle sur le moniteur.

Fixez le moniteur sur le socle en tournant la vis vers la droite. * Tournez la vis à l'aide de l'outil.

<M1962D/M2062D/M2262D/M2362D>

Afin de permettre une aération suffisante, l’espace minimum requis est de 10 cm de chaque côté et derrière le mur.

Démontage du socle

Votre télévision peut présenter des différences avec les illustrations de ce manuel.

le téléviseur écran vers le bas sur un tissu 1 Placez ou un linge doux.

le moniteur du socle en tournant la vis 2 Détachez vers la gauche.

Poussez le loquet vers l'intérieur, puis retirez le socle du montant.

Tournez le verrou du socle à 90° pour fixer le socle au montant.

Votre télévision peut présenter des différences avec les illustrations de ce manuel.

le téléviseur écran vers le bas sur un tissu 1 Placez ou un linge doux.

le moniteur du socle en tournant la 2 Détachez vis vers la gauche.

Tournez la vis à l'aide de l'outil.

Retrait du montant

Votre télévision peut présenter des différences avec les illustrations de ce manuel.

Retirez le montant du socle comme indiqué ci-dessous lorsque vous utilisez le montage mural.

<M1962D/M2062D/M2262D/M2362D> 1. Retirez les deux vis. 2. Tirez le montant vers vous.

<M2762D> 1. Retirez les quatre vis. 2. Tirez le montant vers vous.

Montage au mur : installation horizontale

Afin de permettre une aération suffisante, l’espace minimum requis est de 10 cm de chaque côté et derrière le mur. Vous trouverez les instructions détaillées de l'installation chez votre revendeur ; reportez-vous également au Guide de configuration et d’installation de l’interface de montage au mur.

Positionnement de l’écran

Votre télévision peut présenter des différences avec les illustrations de ce manuel.

Essayez différentes positions de l’écran pour un confort maximal. • Amplitude de l’inclinaison

EMPLACEMENT Placer le téléviseur de sorte que l’écran ne soit exposé à aucune lumière vive directe. Veiller égale-ment à éliminer toute source de vibrations, d’humidité, de poussière ou de chaleur excessive et à dis-poser le téléviseur de façon à permettre une libre circulation de l’air. Ne jamais obstruer les orifices d’aération situés sur le couvercle arrière. Si vous prévoyez d’installer l’ensemble sur un mur, fixez l’interface de montage mural (pièces en option) sur l’arrière de l’ensemble. Lorsque vous utilisez l’ensemble à l’aide de l’interface de montage mural (pièces en option), fixez-le soigneusement afin qu’il ne tombe pas. - Assurez-vous d'utiliser des vis et un montage mural qui répondent aux normes VESA. - L'utilisation de vis plus longues que celles recommandées pourraient endommager le produit. - L'utilisation de vis qui ne répondent pas aux normes VESA pourrait endommager le produit ou se désolidariser du mur. Nous ne serons pas jugés responsables des dommages consécutifs à un non respect de ces instructions. <Dimensions de l’interface de montage à vis> M 1 9 6 2 D / M 2 0 6 2 D / M 2 2 6 2 D / M 2 3 6 2 D : espace entre les trous 100 mm x 100 mm M 2 7 6 2 D : espace entre les trous 200 mm x 100 mm

Avertissement : Lorsque vous réglez l'angle de l'écran, ne mettez pas les doigts entre l'écran et le socle. Vous pourriez vous faire mal.

Tombe s’il est utilisé sur un stand

L’image de l’appareil présenté peut être différente de votre appareil.

Nous recommandons de disposer l’appareil à proximité d’une cloison afin qu’il ne tombe pas vers l’arrière s’il est poussé. En outre, nous recommandons de fixer l’appareil à une cloison pour qu’il ne soit pas tiré vers l’avant, avec le risque potentiel de blessure et de dommage au produit. Attention : Veillez à ce qu’aucun enfant ne grimpe sur l’appareil ni s’y accroche.

Insérez les boulons à œil (ou posez les supports et vis) pour fixer le produit à la cloison comme illustré sur l’image. * Si votre produit a des vis placés dans les boulons à œil, desserrez les vis avant d’insérer les boulons à œil. * Insérer les boulons à œil ou posez les supports et vis, puis serrez-les fermement dans les trous supérieurs. Fixez les supports muraux avec les vis (vendue séparément) à la cloison. Adaptez la hauteur des supports montés sur la cloison aux trous présents dans le produit. Assurez-vous que les boulons à œil ou support sont correctement fixés.

Attachez le produit à l’aide d’une corde ou d’un cordon robuste (vendu séparément). Il est plus sûr d’attacher la corde afin de maintenir l’horizontalité entre le mur et le produit.

! remarque

G Lors de la dépose de l’appareil, commencez par défaire les cordes. G Utilisez une plate-forme ou une armoire suffisamment robuste pour supporter la taille et le poids de l’ap-

pareil. G Pour utiliser l’appareil en toute sécurité, vérifiez que la hauteur du support fixé à la cloison et celle de l’ap-

Uniquement)

L’image de l’appareil présenté peut être différente de votre appareil.

Le téléviseur doit être fixé sur un bureau pour qu’il ne soit pas poussé vers l’avant/arrière, avec le risque potentiel de blessures ou de dommages au produit. Utilisez une vis de fixation uniquement

1-Vis (fournie avec le produit)

! avertissement

G Pour éviter que le téléviseur ne tombe, vous devez le fixer au sol/à la cloison conformément aux instruc-

tions d’installation. Incliner, secouer ou basculer l’appareil peut causer des blessures.

Système de sécurité kensington

- La télévision est équipée, sur son panneau arrière, d'un connecteur pour système de sécurité Kensington. Connectez le câble du système de sécurité Kensington comme indique ci-dessous. - Pour de plus amples informations sur l'installation et l'utilisation du système de sécurité Kensington, reportez-vous au mode d'emploi de celui-ci. Pour de plus amples informations, visitez h t t p : / / w w w . k e n s i n g t o n . c o m, page d'accueil du site Web de la société Kensington. Kensington vend des systèmes de sécurité destinés aux équipements élec-troniques de valeur tels que ordinateurs bloc-notes et projecteurs LCD. Remarque : - Le système de sécurité Kensington est un accessoire en option. Remarque : a. Si le télévision est froid au toucher, un léger “papillotement” peut se produire à la mise sous tension. Cela est tout à fait normal et votre téléviseur n’est pas défectueux. b. Quelques minuscules défauts se présentant sous la forme de points rouges, verts ou bleus peu-vent apparaître à l'écran. Toutefois, cela n'altèrent en rien les performances du moniteur. c. Évitez de toucher l’écran LCD ou d’y laisser le doigt appuyé. Vous risqueriez de provoquer des effets de distorsion temporaires sur l'écran.

Raccordement à une antenne

Afin d’obtenir la meilleure qualité d’image, réglez la direction de l’antenne. ■ Le câble et le convertisseur d’antenne ne sont pas fournis. ■

Antenne extérieure (VHF, UHF)

Logements collectifs/Appartements (Raccordement à la prise d’antenne murale)

Connecteur coaxial pour fréquences radioélectriques (75

Cable in

Logements individuels/Villas (Raccordement à la prise murale pour l’antenne extérieure)

Dans les zones où la réception du signal est mauvaise, vous pouvez obtenir une meilleure qualité d'image en installant un amplificateur de signal sur l'antenne comme indiqué ci-dessus. ■ Pour acheminer le signal dans deux branchements de télévision, veuillez utiliser un diviseur. ■

Configuration de l'équipement externe

Ne jamais brancher le cordon d'alimentation avant d'avoir terminé de raccorder tous les équipements pour ne pas endommager l'appareil. Votre téléviseur peut présenter des différences avec les illustrations de ce manuel.

Configuration du récepteur hd

Raccordement avec un câble Composante 1

Raccordez les prises de sortie SET TOP aux prises C O M P ON E N T I N V I D E O (Y PB PR) du téléviseur.

Raccordez le câble audio du DÉCODEUR aux prises C O M P ON E N T I N A U D I O du téléviseur.

Appuyez sur la touche I N P U T pour sélectionner C o m p o n e n t .

Configuration de l' équipement externe

Raccordez la prise de sortie HDMI du boîtier décodeur numérique à la prise d’entrée H D M I I N du téléviseur.

Raccordement avec un câble Péritel[DVD] AV 1

Connecter la prise péritel euro du lecteur DVD à la prise péritel euro du téléviseur.

Appuyer sur la touche INPUT et sélectionner AV1. Si l'appareil est raccordé à une prise péritel Euro AV2, sélectionnez la source d'entrée AV2.

Appuyer sur la touche PLAY du lecteur DVD. L’image du DVD apparaît à l’écran.

Hdmi in

Raccordement avec un câble HDMI

Raccordez le décodeur numérique à la prise HDMI IN du téléviseur.

Raccordez les câbles audio du boîtier décodeur numérique à la prise A U D I O ( R G B / D V I ) du téléviseur.

Allumez le boîtier décodeur numérique (reportez-vous au Mode d’emploi du boîtier décodeur numérique).

Raccordement avec un câble HDMI à DVI

Dvi output

L’entrée HDMI ne prend pas en charge le mode PC. S’il est connecté en mode PC, l’écran pourrait ne pas apparaître correctement.

Branchement d'un dvd

Raccordement avec un câble Composante 1 Raccordez les prises de sortie vidéo (Y PB PR) du lecteur DVD aux prises C O M P O N E N T I N V I D E O (Y PB PR) du téléviseur.

2 Raccordez le câble audio du DVD aux prises C O M P O N E N T I N A U D I O du téléviseur.

3 Appuyer sur la touche I N P U T et sélectionner C o m p o n e n t. 4 Appuyer sur la touche P L A Y du lecteur DVD. L’image du DVD apparaît à l’écran. Entrées vidéo composante Vous pouvez améliorer la qualité de l'image en branchant le lecteur DVD sur les entrées vidéo composante, comme illustré ci-dessous. Entrées vidéo composante du téléviseur

Sorties vidéo du lecteur DVD

Audio/

! R E M A RQ U E Signal de type RGB; les signaaux rouge, bleu et vert sont seulement en Péritel 1 en AV1 . Ces signaux sont transmis par exemple, avec un décodeur, console ou CD de photo. G Veuillez utiliser le câble péritel blindé.

Raccordement avec un câble HDMI
