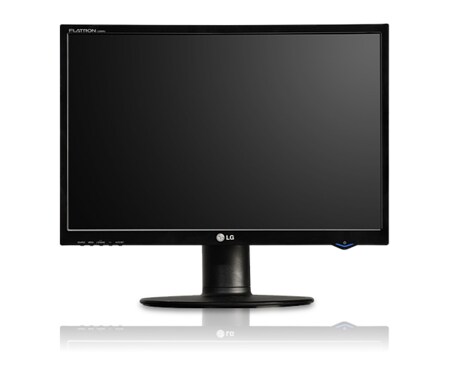

Mode d'emploi LG Moniteur LCD 56 cm (22 pouces) - WIDE - Résolution 1680 x 1050

Présentation

euillez lire attentivement les Précautions importantes avant d'utiliser cet appareil. Conservez ce manuel (CD) à portée de main pour pouvoir le consulter facilement.

Reportez-vous à l’étiquette du produit et transmettez l’information portée sur cette étiquette à votre distributeur chaque fois que vous faite appel au service après-vente.

Précautions importantes Cet appareil est conçu et fabriqué pour assurer votre sécurité. Cependant, un mauvais usage peut entraîner des risques d'électrocution ou d'incendie. Afin de garantir un fonctionnement correct de toutes les protections présentes dans ce moniteur, veillez à observer les règles d'installation, d'utilisation et d'entretien énoncées ci-dessous.

Sécurité générale Utilisez uniquement le cordon d'alimentation fourni avec l'appareil. Si vous deviez néanmoins en utiliser un autre, assurez-vous qu'il est conforme aux normes du pays. Si le cordon d'alimentation présente un défaut, veuillez contacter le fabricant ou le service de réparation agréé le plus proche afin de vous procurer un cordon fonctionnel. Le cordon d'alimentation constitue le dispositif principal de déconnexion. Assurezvous que la prise électrique reste facilement accessible après l'installation. Ne faites fonctionner le moniteur qu'à partir d'une des sources d'alimentation électrique spécifiées dans ce manuel ou affichées sur le moniteur. Si vous n'êtes pas certain du type d'installation et d'alimentation électrique dont votre local est équipé, consultez votre distributeur. La surcharge en courant alternatif des prises, fiches et câbles de raccordement est dangereuse. Il en va de même pour les cordons d'alimentation endommagés et les prises/fiches électriques cassées. Toutes ces conditions peuvent causer des chocs électriques et des incendies. Pour tout remplacement de ces matériels, faites appel à un technicien de maintenance. N'ouvrez pas le moniteur. Il ne contient aucun élément qui puisse faire l'objet d'une intervention de l'utilisateur. Il recèle des hautes tensions dangereuses, même lorsque l'alimentation est coupée. S'il ne fonctionne pas correctement, contactez le distributeur. Pour éviter les risques de blessure physique : Ne placez pas le moniteur sur un plan incliné, à moins de l'y fixer solidement. Utilisez uniquement les supports recommandés par le fabricant. Ne faite pas tomber d’objet sur le produit. Ne le soumettez pas à des chocs. Préservez l’écran des projectiles de toute sorte. Vous pourriez non seulement être blessé, mais également provoquer une panne ou endommager l’écran. Pour éviter les risques d'incendie ou de sinistre : Éteignez toujours le moniteur lorsque vous quittez la pièce pour un temps prolongé. Ne le laissez jama

Précautions importantes Installation Ne faites reposer ou rouler aucun objet sur le cordon d'alimentation et placez le moniteur de façon à protéger le cordon. N'utilisez par le moniteur en milieu humide, par exemple à côté d'une baignoire, d'un lavabo, d'un évier, d'un lave-linge, dans un sous-sol ou près d'une piscine. Les moniteurs disposent d'orifices de ventilation destinés à évacuer la chaleur générée par leur fonctionnement. Si ces orifices sont obturés, cette chaleur peut nuire au fonctionnement du moniteur et causer un incendie. Vous ne devez donc JAMAIS : Placer le moniteur sur un lit, un divan, un tapis : les évents placés sous le moniteur doivent rester libres. Encastrer le moniteur dans un espace clos, à moins qu'une ventilation adaptée soit installée. Couvrir les orifices de ventilation avec des vêtements ou autres tissus. Placer le moniteur à proximité d'un radiateur ou d'une source de chaleur. Ne jamais frotter ou gratter l'écran LCD à matrice active avec un objet dur. Vous risquez de rayer ou d'endommager définitivement l'écran. N'appuyez jamais sur l'écran LCD longtemps avec le doigt, car cela peut créer des images rémanentes. L'écran peut comporter des pixels défaillants. Ils apparaissent sous la forme de tâches rouges, vertes ou bleues. Cependant, ces pixels n'ont aucune influence sur les performances de l'écran. Si possible, utilisez les résolutions recommandées pour obtenir une qualité d'image optimale. Lorsque vous utilisez une résolution différente de celles recommandées, les images affichées peuvent être de mauvaise qualité. Cette caractéristique est due à la technologie LCD.

Nettoyage Débranchez le moniteur avant de nettoyer l'écran. Utilisez un linge légèrement humide. N'utilisez par d'aérosol directement sur l'écran : le produit risque de couler dans l'écran et de provoquer un choc électrique.

Réemballage Conservez le carton et le matériel d'emballage. Ils représentent le moyen de transport idéal de l'appareil. En cas de déménagement ou d'expédition, réutilisez l'emballage d'origine.

Mise en décharge sûre La lampe fluorescente utilisée dans ce produit contient une petite quantité de mercure. Ne jetez pas cet appareil avec le reste de vos déchets ménagers. L’élimination de ce produit doit s’effectuer conformément aux réglementations en vigueur dans votre pays. C2

Connexion du moniteur Avant de mettre en service le moniteur, assurez-vous qu'il est éteint, et que le l'ordinateur et les autres périphériques sont également éteints.

1. Placez le moniteur écran vers le bas sur un linge doux.

Placez l’antérieur du moniteur vers le

mouillé sur une surface plate.

bas sur le coussin ou le chiffon mouillé.

3. En poussant la clenche dedans, prenez la base du socle du socle du corps.

Important Cette illustration présente un modèle de connexion général. Votre moniteur peut être différent de celui présenté ici. Ne transportez pas le moniteur en le maintenant la tête en bas par le socle. Il risque de tomber et de s'endommager, ou bien de vous blesser le pied.

Connexion du moniteur Antes de instalar el monitor, asegúrese de que no se está suministrando alimentación ni al monitor, ni al sistema informático ni a otros dispositivos conectados.

Inclinaison verticale : 356˚

Rango de inclinación : -3˚~17˚

Rango de altura: máximo 5,51 pulgadas (140,0 mm)

* Veillez à retirer la tige de blocage afin de régler la hauteur.

Ergonomía Para mantener una posición de visión ergonómica y cómoda, se recomienda que el ángulo de inclinación hacia delante supere los 5 grados. il est inutile de replacer la tige de blocage une fois celle-ci enlevée pour régler la hauteur.

Connexion du moniteur Connexion à l'ordinateur 1. Assurez vous d’éteindre l’ordinateur et le produit. Branchez le câble de réception du signal 1 et le câble d’alimentation 2 , puis serrez les vis du câble du signal. A Connectez le câble DVI B Connectez le câble D-sub C Branchez le câble USB.

B Signa numérique DVI (Cette fonction n'est pas disponible dans tous les pays)

Appuyez sur le bouton

figurant sur le panneau avant pour allumer l'alimentation. Lorsque l'alimentation du moniteur est allumée, la fonction 'Self Image Setting Function' ('Réglage automatique de l'image') est automatiquement exécutée. (Mode Analogique uniquement)

REMARQUE ‘Self Image Setting Function’ ('Réglage automatique de l'image'): Cette fonction fournit à l'utilisateur des réglages d'écran optimaux. Lorsque l'utilisateur connecte le moniteur pour la première fois, cette fonction règle automatiquement l'écran aux réglages optimaux sur des signaux d'entrée individuels. Fonction ‘AUTO/SET’: Lorsque vous rencontrez des problèmes, comme une image trouble, des lettres troubles, du scintillement ou une image déformée lors de l’utilisation du dispositif ou après avoir changé la résolution de l’écran, appuyez sur le bouton de réglage automatique AUTO/SET pour améliorer la résolution.

Utilisation de logiciels USB Connexion du câble USB (Universal Serial Bus) 1. Branchez le cable USB comme indiqué dans le schéma. Un port USB de flux montant Deux ports USB de flux descendant AC-IN

Connecter aux connecteurs de flux descendant d’ordinateur portable ou fixe, de souris, de carte à mémoire ou de disque dur USB.(Cependant, l’ordinateur doit être compatible avec USB et compter avec un port USB.)

Attacher le câble USB (Universal Serial Bus)

Elevez l’écran autant que possible, faites-le

tourner en respectant le sens de la flèche puis branches le câble USB à l’écran.

schéma, appuyez sur le support du câble (suivez le sens de la flèche) et ouvrez-le.

3. Insérez le câble USB dans son support comme ■ Lors du branchement de plusieurs écrans l’indique le schéma.

Utilisation de logiciels USB Utilisation de logiciels USB La fonctionnalité d’affichage peut être utilisée en reliant facilement un ordinateur (portable ou fixe) au port USB situé à l’arrière de l’écran à l’aide d’un câble USB. Configuration requise Pour pouvoir utiliser toutes les fonctions de l’Affichage USB, votre ordinateur doit atteindre la suivante configuration minimale : Microprocesseur 1.2 GHz ou supérieur, mémoire de 512 Mo ou plus (Caractéristiques recommandées: 1.6 GHz Core2 Duo CPU, 1GB de Mémoire) Interface USB 2.0 Compatible avec Windows 2000 (Service Pack4), Windows XP (Service Pack2). (Non compatible avec Windows 98, ME, NT, Vista, Macintosh, et Linux)

1. Connectez le câble USB comme il est montré sur l’image et appuyez sur la touche « SOURCE » sur l’avant du moniteur pour sélectionner l’affichage principal.

2. L’installation de “LG USB Easy Connection” démarre automatiquement. Avant l’installation, vérifiez que votre ordinateur atteint la configuration minimale requise pour Windows 2000 (Service Pack 4) et Windows XP (Service Pack 2).Si votre ordinateur n’atteint pas cette configuration minimale, mettez à jour votre système d’exploitation sur http://www.microsoft.com. Lorsque le programme “LG USB Easy Connection” ne s’installe pas automatiquement, veuillez l’installer manuellement comme indiqué ci-après.

Si votre ordinateur n’atteint pas la configuration minimale requise, le message d’avertissement « DisplayLink Core Software » sera affiché.Appuyez sur la touche [OK] et continuez à installer le logiciel « LG USB Easy Connection ».

3. 3. Installez le logiciel « LG USB Easy Connection » en suivant les messages instructifs, débranchez entièrement le câble USB et redémarrez votre ordinateur.« LG USB Easy Connection » ne marchera pas correctement si l’ordinateur n’est pas redémarré. Pour des informations plus détaillées sur l’installation et l’enlèvement, consultez le guide rattaché <LG USB Easy Connection Installation Guide>..

Utilisation de logiciels USB

Si l’installation de « lg usb easy connection » est

complétée, les icônes montrées dans l’image auront été créés dans la barre de tâches. Avec ces icônes, vous pouvez utiliser des fonctions telles que résolution, qualité des couleurs, rotation écran, direction de l’élargissement, élargissement et copie facile et convenable.

■ Color Quality (Qualité des couleurs): Vous pouvez choisir entre des couleurs à 16 bits ou à 32 bits.

■ Screen Resolution (Résolution d’écran) : Fournit des informations sur la resolution compatible avec l’USB.

Screen Rotation (Rotation écran) : Vous pouvez spécifier le sens d’affichage des images USB (fonction Pivot). ❈ Dès qu’un signal d’entrée USB est détecté, vous pouvez utiliser les programmes de lafonction Pivot sur l’interface graphique de l’utilisateur.

Pour utiliser la fonction pivot, réglez le moniteur à la

hauteur maximale. 2. Paysage et portrait : vous pouvez faire pivoter le panneau à 90º dans le sens des aiguilles d'une montre. Veillez à ce que la partie supérieure du moniteur ne rentre pas en contact avec le socle lorsque vous faites pivoter l'écran pour accéder à la fonction Pivot. Si la partie supérieure du moniteur touche le socle, celui-cipourrait se briser. 3. Lorsque vous faites pivoter le moniteur, veillez à ne pas enrouler les câbles raccordés.

Utilisation de logiciels USB ■ Extend To (Aggrandir vers) : Règle l’emplacement pour afficher les images USB. (1 : Moniteur Standard, 3 : Moniteur USB) Gauche

■ Extend (Aggrandir) : Elargit l’affichage vers un sous-écran. ■ Mirror (Mirroir) : Montre le même affichage comme écran principal. ■ Off (Éteint) : Sans affichage de données pour vérifier que l’écran USB n’est pas affiché.

5. Pendant l’utilisation de plusieurs moniteurs USB, vous pouvez régler séparément le logiciel « LG USB Easy Connection » pour chaque moniteur. 1 Pour le cas de double moniteur USB.

2 Sélectionnez le moniteur USB No. 3 et utilisez les

foncitons « LG USB Easy Connection ».

Précaution Avec un branchement entre deux écrans, vous pouvez utiliser jusqu’à 5 USB pour un branchement en série et jusqu’à 6 pour un branchement en parallèle. Si le câble USB n’est pas connecté, vous n’aurez aucun problème en utilisant votre PC. Les connecteurs Moniteur et Affichage USB sont compatibles avec USB 2.0 Haute Vitesse. Le jeu DOS (StarCraft) et les autres jeux en 3D ne sont pas compatibles. Pour plus d’informations sur l’USB, visitez le site web suivant : (http://www.usb.org) Dans un souci constant d’amélioration de ses produits, LG se réserve le droit de modifierle programme « LG USB Easy Connection » sans préavis.

Fonctions du panneau de commande Commandes du panneau

Vous pouvez sélectionner l’ordinateur que vous voulez utiliser en sélectionnant le signal d’entrée (DVI, D-Sub ou USB). Le signal d’entrée par défaut est analogique (D-Sub). Ce bouton permet de faire apparaître et disparaître l'affichage du menu à l'écran.

Osd verrouillage/deverrouillagee

Cette fonction vous permet de verrouiller les paramètres de commande actuels afin qu'ils ne soient pas modifiés par inadvertance. Appuyez sur la bouton MENU et maintenezla enfoncée pendant plusieurs secondes. Le message "OSD VERROUILLAGE" devrait apparaître. Vous pouvez déverrouiller les commandes du menu à l’écran en appuyant sur la bouton MENU pendant plusieurs secondes. Le message "OSD DEVERROUILLAGEE" devrait apparaître.

Fonctions du panneau de commande

Utilisez ces boutons pour sélectionner ou régler des fonctions sur l'écran OSD. Pour obtenir de plus amples informations, reportez-vous à la page C19

Ce bouton permet de saisir et de valider les valeurs choisies dans le menu affiché.

Réglage automatique d'imagent

Lorsque vous réglez le moniteur, appuyez sur le bouton AUTO/SET pour entrer dans le menu à l'écran. Cette option permet de régler automatiquement l'affichage suivant la résolution en cours. Le meilleur mode d'écran est Moniteur 22 pouces : 1680 x 1050

Ce bouton permet d'allumer et d'éteindre le moniteur.

Témoin d'alimentation Cette diode luminescente est bleu lorsque le moniteur est en mode de fonctionnement normal (Mode activé). Si l’écran est en mode Sommeil (économie d’énergie), cette couleur de témoin change sur ambre.

Réglages du menu à l'écran (OSD) Réglage de l'affichage Grâce au système de menu à l'écran OSD, vous pouvez en quelques instants régler la taille de l'image, sa position, ainsi que d'autres paramètres. Le bref exemple ci-dessous vous permettra de vous familiariser avec ces commandes. La section qui suit définit dans ses lignes générales le fonctionnement des réglages et des sélections que vous pouvez effectuer avec l'OSD. REMARQUE Avant de procéder au réglage de l'image, laissez le moniteur se stabiliser pendant une trentaine de minutes.

Pour effectuer des réglages dans l'OSD, procédez comme suit :

Appuyez sur le bouton MENU. Le menu principal de l'OSD apparaît. Pour accéder aux commandes, utilisez les boutons - ou +. Lorsque l'icône de votre choix apparaît en surbrillance, appuyez sur le bouton AUTO/SET. Utilisez les boutons - / + pour régler l'image au niveau souhaité. Utilisez le bouton AUTO/SET pour sélectionner d'autres éléments de sous-menu. Appuyez une fois sur le bouton MENU pour revenir au menu principal afin de sélectionner une autre fonction. Appuyez deux fois sur le bouton MENU pour sortir de l'écran OSD.

Sélection et réglage de l'OSD Le tableau ci-dessous détaille les menus de commande, de réglage et de paramétrage de l'OSD. Menu principal IMAGE

Prédéf

Référence Réglage de la luminosité et du contraste de l'image

Personnalisation de la couleur de l'écran

Réglage de la position de l'écran

Sélection de la couleur de votre choix. • sRGB: Réglez la couleur de l’écran afin que celle-ci réponde à la norme de couleur standard SRGB. • 6500K: Blanc tirant sur le rouge. • 9300K: Blanc tirant sur le bleu.

Définissez vos propres niveaux de couleur rouge. Définissez vos propres niveaux de couleur verte. Définissez vos propres niveaux de couleur bleue.

VERT BLEU MENU : Exit (Quitter) - : Diminuer + : Augmenter SET (DÉF) : Sélectionner un autre sous-menu

Sélection et réglage de l'OSD Menu principal

Positionnement de l'image de droite à gauche.

Positionnement de l'image de haut en bas.

MENU : Exit (Quitter) - : Diminuer + : Augmenter SET (DÉF) : Sélectionner un autre sous-menu

Réduction des barres ou bandes verticales visible à l'arrière-plan. La taille horizontale de l'écran est également modifiée.

Réglage de la netteté de l'écran. Cet élément permet de supprimer tout bruit numérique vertical ainsi que d'améliorer la netteté des caractères.

Réglez la netteté de l’écran. MENU : Exit (Quitter)

Cheminement horloge

Optimisation de la clarté et de la stabilité, la netteté de l'image

Film/texte

Pour sélectionner ou personnaliser des réglages d'image souhaités

: Adjustable A : Analog Input D : Digital Input USB: Digital Input REMARQUE L'ordre des icônes est différent suivant le modèle (C14~C19).

Sélection et réglage de l'OSD Maintenant que vous connaissez la procédure de sélection et de réglage des éléments à l'aide du système OSD, voici la liste de tous les icônes (ainsi que leur nom et description) présents dans le menu OSD. Appuyez sur le bouton MENU et le menu principal du menu OSD apparaît.

MENU : Exit (Quitter) - + : Régler (augmenter/diminuer) SET (DÉF) : Entrée : Sélectionner un autre sous-menu

REMARQUE Les langues du menu à l'écran (OSD) peuvent être différentes de celles du manuel.

Sélection et réglage de l'OSD Menu principal

Luminosité

Réglage de la luminosité de l'écran..

Réglage du contraste de l'écran.

Définition d'une valeur gamma personnalisée. -50/0/50 Sur le moniteur, une valeur gamma élevée donne une image blanchâtre et une valeur gamma faible donne une image à contraste élevé.

MENU : Exit (Quitter) - : Diminuer + : Augmenter SET (DÉF) : Sélectionner un autre sous-menu

Netteté

- : Diminuer + : Augmenter SET (DÉF) : Sélectionner un autre sous-menu

Sélection et réglage de l'OSD Menu principal

Choix de la langue d'affichage des noms des commandes.

Réglage de la position de l'OSD à l'écran.

Si la sortie de la carte vidéo diverge des BALANCE spécifications requises, le niveau des DES BLANCS couleurs peut être dégénéré en raison d'une distorsion du signal vidéo. À l'aide de cette fonction, le niveau du signal est réglé pour adapter le niveau de sortie standard de la carte vidéo afin de fournir l'image optimale. Activez cette fonction lorsque les couleurs blanc et noir sont présentes sur l'écran. Utiliser cette fonction pour régler le voyant VOYANT D’ALIMENTA d’alimentation, à l’avant du moniteur, sur ON (MARCHE) ou OFF (ARRÊT). ITON Si vous sélectionnez OFF (Arrêt), l’écran s’éteindra. Si, à tout moment, il est réglé sur ON (MARCHE), le voyant s’allumera automatiquement. MENU : Exit (Quitter)

:3 large

Pour régler la taille de l'image sur l'écran.

SET (DÉF) : Sélectionner un autre sous-menu 4:3

❈ 4:3 : D’après le ratio du signal d’entrée vidéo, il change automatiquement à un ratio d’écran optimal. (Le signal d’entrée 1280X1024 change au ratio 5:4 et le 1024X768 au ratio 4:3.) Résolution

1280x1024 1152x864 1024x768 800x600 640x480 720x480

Le signal d’entrée non compatible avec l’option 4 : 3 LAGRE es le suivant : 4:3. - 720x400, 1280x768, 1360x768,1440x900 et 1680x1050 du moniteur de 22 pouces

RÉINITIALIS Retour à toutes les valeurs d'usine sauf pour le paramètre "LANGUE". ATION Appuyez sur la touche - + pour réinitialiser immédiatement. Si cette mesure n'améliore pas la qualité de l'image à l'écran, rétablissez les réglages d'usine par défaut. Si nécessaire, exécutez une nouvelle fois la fonction de balance des blancs. Cette fonction sera activée uniquement si le signal d'entrée est un signal analogique.

Sélection et réglage de l'OSD Si un utilisateur sélectionne la touche s'affiche.

située à gauche du moniteur, l'écran OSD

Nom de menu Icônes Sous-écrans

Flatron f-engine

Écran en cours (utilisé) Écran disponible (non utilisé)

Quand vous utilisez la fonction F-ENGINE (MOTEUR F), deux zones de teintes différentes apparaissent à l’écran, comme indiqué par l’illustration. Le réglage en cours s’affiche à gauche de l’écran et les autres réglages disponibles, à droite. Appuyer sur la touche SET (RÉGLAGE) pour utiliser vos nouveaux paramètres.

Cette option vous permet de choisir le réglage de FILM TEXTE l’image le plus approprié à l’environnement (luminosité ambiante, type d’image, etc.). FILM: pour les images animées (vidéo ou cinéma) MENU : Exit (Quitter) - , + : Déplacer SET (DÉF) : Sélectionner

TEXTE: pour l’affichage de textes (traitement de texte, etc.)

USAGE Utilisateur Il est possible de régler manuellement la luminosité, la netteté (ACE) et la couleur (RCM). Vous pouvez sauvegarder et restaurer vos paramétres, même quand vous utilisez un réglage correspondant à un environnement différent. Pour régler la fonction de sous menu USAGE appuyez sur le bouton SET.

... (Luminosité) : règle la luminosité de l’écran. ...ACE(Adaptive Clarity Enhancer) : sélectionne le mode netteté. ...RCM(Real Color Management) : sélectionne le mode couleur. Disponible (non utilisé) Accentuation du vert Teinte chair Accentuation d’une couleur

Sélectionnez le sous-menu à l'aide du bouton SET (DÉF) et sauvegarder la valeur OUI en MENU : Exit (Quitter) appuyant sur les boutons - . - : Diminuer + : Augmenter SET (DÉF) : Sélectionner un autre sous-menu NORMAL Ce sont des conditions normales de fonctionnement.

Résolution des problèmes Avant de demander une intervention, vérifiez les points suivants.

Absence d'image ● Le cordon d'alimentation du • Vérifiez le branchement du cordon d'alimentation à la prise secteur. moniteur est-il branché ? ● L’appareil est-il sous tension et le voyant est-il bleu ou vert ?

• Réglez la luminosité et le contraste.

● La diode témoin d'alimentation est-elle orange ?

• Si le moniteur est en mode d'économie d'énergie, bougez la souris ou appuyez sur une touche du clavier. L'image doit alors réapparaître. • Allumez le PC.

● L'écran affiche-t-il le message "COUPURE"?

• Ce message apparaît lorsque le signal du PC (émis par la carte vidéo) est déphasé par rapport à la fréquence horizontale ou verticale du moniteur. Reportez-vous à la section 'Spécifications' du manuel pour reconfigurer le moniteur.

● L'écran affiche-t-il le message "VERIF

Signal"?

• Ce message apparaît lorsque le câble vidéo reliant votre PC au moniteur est débranché. Vérifiez le câble et essayez à nouveau.

L'écran affiche-t-il le message "OSD VERROUILLAGE"? ● Le message “OSD

Verrouillage”

s'affiche-t-il lorsque vous appuyez sur le bouton MENU ?

• Vous pouvez protéger les paramètres de commande actuels afin qu'ils ne soient pas modifiés par inadvertance. Vous pouvez déverrouiller les commandes du menu à l’écran en appuyant sur la bouton MENU pendant plusieurs secondes. Le message "OSD DÉVERROUILLAGE" devrait apparaître. C20

Résolution des problèmes L'image ne s'affiche pas correctement ● L'image est mal positionnée

• Appuyez sur le bouton AUTO/SET pour régler automatiquement l'image de façon idéale. Si le résultat ne vous convient pas, réglez la position de l'image à l'aide des icônes H Position(position horizontale) et V Position (position verticale) dans le menu OSD.

● Des barres ou des bandes verticales apparaissent en arrière-plan.

• Appuyez sur le bouton AUTO/SET pour régler automatiquement l'image de façon idéale. Si le résultat ne vous convient pas, utilisez l'icône HORLOGE dans le menu OSD pour résoudre le problème.

● Un bruit numérique horizontal est visible, ou les caractères ne sont pas clairs.

• Appuyez sur le bouton AUTO/SET pour régler automatiquement l'image de façon idéale. Si le résultat ne vous convient pas, utilisez l'icône PHASE dans le menu OSD pour résoudre le problème. • Dans Panneau de configuration --> Affichage --> Paramètres, choisissez la résolution d'écran conseillée ou réglez l'image de façon appropriée. Paramétrez les options de couleur sur 24 bits (vraies couleurs) ou supérieur.

Important Dans Panneau de configuration --> Affichage --> Paramètres, vérifiez si la fréquence ou la résolution a changé. Si tel est le cas, réglez à nouveau la carte vidéo sur la résolution recommandée. Pourquoi vaut-il mieux que l’écran fonctionne à la résolution la plus élevée? Le rapport hauteur/largeur est de 16:10. Si le format n’est pas identique (par exemple, si vous avez un format 16:9 ou 5:4 ou bien 4:3) vous risquez de rencontrer des problèmes (lettres floues, image trouble, image coupé ou inclinée) La méthode de configuration peut différer selon l'ordinateur et le système d'exploitation utilisé, et la résolution mentionnée ci-dessus peut ne pas être prise en charge par la carte vidéo. Le cas échéant, contactez le fabricant de l'ordinateur ou de la carte vidéo.

Résolution des problèmes L'image ne s'affiche pas correctement ● Il n'y a qu'une seule couleur à l'écran ou les couleurs ne sont pas normales.

• Vérifiez la connexion du câble de signal. Utilisez un tournevis pour le serrer si nécessaire. • Assurez-vous que la carte vidéo est correctement installée dans son emplacement. • Paramétrez les options de couleur sur 24 bits (vraies couleurs) ou supérieur dans Panneau de configuration -- Paramètres.

• Vérifiez si l'écran est en mode entrelacé. Si tel est le cas, passez à la résolution recommandée.

Avez-vous installé le pilote d'affichage ? ● Avez-vous installé le pilote d'affichage ?

• Assurez-vous d'installer les pilotes d'affichage à partir de la disquette ou du CD fourni avec le moniteur. Vous pouvez aussi télécharger le pilote à partir de notre site Web : http://www.lge.com.

● L'écran affiche-t-il le • Vérifiez que la carte vidéo prend en charge message "Moniteur non la fonction Plug&Play. reconnu, moniteur Plug&Play (VESA DDC)" trouvé ?

Écran plat LCD TFT à matrice active de 22 pouces (55,868 cm) Traitement anti-éblouissement Zone visualisable de 22 pouces Pas de masque 0,282*0,282 mm Fréquence horiz. 28 -83 kHz (Automatique) Fréquence vertic. Analogique : 56 - 75 Hz (Automatique) Numérique, USB : 60 Hz (Automatique) Forme Synchro. Séparée SOG (Synchro. sur le vert) Numérique(Prend en charge HDCP) Entrée signa

Connecteur D-Sub à 15 broches Connecteur DVI - D (Numérique) Connecteur USB (Numérique)

RVB analogique (0,7 Vp-p/75 ohm), Numérique, USB

VESA 1680 x 1050 @ 60 Hz VESA 1680 x 1050 @ 60 Hz

DDC 2B Mode activé Mode veille Mode arrêt

Largeur 50,17 cm / 19,75 pouces Hauteur 43,00 cm / 16,93 pouces Profondeur 25,11 cm / 9,89 pouces

Socle non inclus 50,17 cm / 19,75 pouces 37,14 cm / 14,62 pouces 6,00 cm / 2,36 pouces

Inclinaison Hauteur Pivot Tourner

-3˚~ 17˚ 140 mm / 5,51 pouces 356˚ 90° dans le sens des aiguilles d'une montre

CA 100-240 V ~ 50/60 Hz 1,2 A

Conditions de fonctionnement Température 10° C à 35° C Humidité 10 % à 80% sans condensation Conditions de stockage Température -20° C à 60° C Humidité 5 % à 90 % sans condensation

Spécifications Socle pivotant

Cordon d'alimentation Prise secteur ou prise PC USB

REMARQUE Les informations du présent document sont passibles de modification sans préavis.

Spécifications Modes prédéfinis (résolution) Modes compatibles avec analogique et numérique Display Modes (Resolution)
