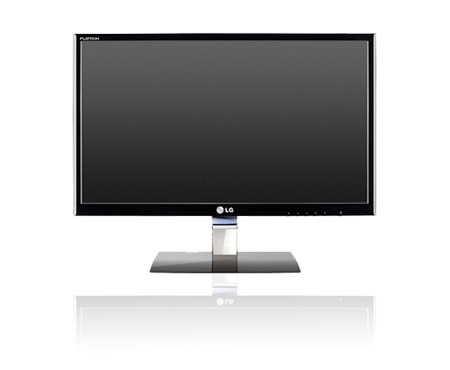

Mode d'emploi LG Moniteur LCD LED 23 pouces (58cm), HDMI, 12,9mm d'épaisseur.

Modèles de moniteurs lcd à led

E1960S E2060S E2260S E2360S

E1960T E2060T E2260T E2360T

Précautions importantes Cet appareil est conçu et fabriqué pour assurer votre sécurité. Cependant, un mauvais usage peut entraîner des risques d'électrocution ou d'incendie. Afin de garantir un fonctionnement correct de toutes les protections présentes dans ce moniteur, veillez à observer les règles d'installation, d'utilisation et d'entretien énoncées ci-dessous.

Sécurité générale Utilisez uniquement le cordon d'alimentation fourni avec l'appareil. Si vous deviez néanmoins en utiliser un autre, assurez-vous qu'il est conforme aux normes du pays. Si le cordon d'alimentation présente un défaut, veuillez contacter le fabricant ou le service de réparation agréé le plus proche afin de vous procurer un cordon fonctionnel. Le coupleur d'appareil est utilisé comme support de déconnexion. Assurez-vous que l'appareil est installé à proximité de la prise de courant murale sur laquelle l'appareil est branché et que la prise de courant est facilement accessible. Ne faites fonctionner le moniteur qu'à partir d'une des sources d'alimentation électrique spécifiées dans ce manuel ou affichées sur le moniteur. Si vous n'êtes pas certain du type d'installation et d'alimentation électrique dont votre local est équipé, consultez votre distributeur. La surcharge en courant alternatif des prises, fiches et câbles de raccordement est dangereuse. Il en va de même pour les cordons d'alimentation endommagés et les prises/fiches électriques cassées. Toutes ces conditions peuvent causer des chocs électriques et des incendies. Pour tout remplacement de ces matériels, faites appel à un technicien de maintenance. Tant que cette unité est reliée à la prise d’alimentation murale, elle n'est pas déconnectée de la source de courant alternatif même si l'unité est éteinte. N'ouvrez pas le moniteur. Il ne contient aucun élément qui puisse faire l'objet d'une intervention de l'utilisateur. Il recèle des hautes tensions dangereuses, même lorsque l'alimentation est coupée. S'il ne fonctionne pas correctement, contactez le distributeur. Pour éviter les risques de blessure physique : Ne placez pas le moniteur sur un plan incliné, à moins de l'y fixer solidement. Utilisez uniquement les supports recommandés par le fabricant. Ne faite pas tomber d’objet sur le produit. Ne le soumettez pas à des chocs. Préservez l’écran des projectiles de toute sorte. Vous pourriez non s

Précautions importantes Installation Ne faites reposer ou rouler aucun objet sur le cordon d'alimentation et placez le moniteur de façon à protéger le cordon. N'utilisez par le moniteur en milieu humide, par exemple à côté d'une baignoire, d'un lavabo, d'un évier, d'un lave-linge, dans un sous-sol ou près d'une piscine. Les moniteurs disposent d'orifices de ventilation destinés à évacuer la chaleur générée par leur fonctionnement. Si ces orifices sont obturés, cette chaleur peut nuire au fonctionnement du moniteur et causer un incendie. Vous ne devez donc JAMAIS : Placer le moniteur sur un lit, un divan, un tapis : les évents placés sous le moniteur doivent rester libres. Encastrer le moniteur dans un espace clos, à moins qu'une ventilation adaptée soit installée. Couvrir les orifices de ventilation avec des vêtements ou autres tissus. Placer le moniteur à proximité d'un radiateur ou d'une source de chaleur. Ne jamais frotter ou gratter l'écran LCD à matrice active avec un objet dur. Vous risquez de rayer ou d'endommager définitivement l'écran. N'appuyez jamais sur l'écran LCD longtemps avec le doigt, car cela peut créer des images rémanentes. L'écran peut comporter des pixels défaillants. Ils apparaissent sous la forme de tâches rouges, vertes ou bleues. Cependant, ces pixels n'ont aucune influence sur les performances de l'écran. Si possible, utilisez les résolutions recommandées pour obtenir une qualité d'image optimale. Lorsque vous utilisez une résolution différente de celles recommandées, les images affichées peuvent être de mauvaise qualité. Cette caractéristique est due à la technologie LCD. Laisser une image fixe sur l’écran pour une longue période peut endommager l’écran et entrainer une brûlure d’image. Assurez-vous d’utiliser l’économiseur d’écran sur le moniteur. Ce phénomène est également présent sur les produits des autres fabricants, et n’est pas couvert par la garantie. Veillez à ne pas heurter ni rayer la façade et les côtés de l'écran avec des obj

Précautions importantes Nettoyage Débranchez le moniteur avant de nettoyer l'écran. Utilisez un linge légèrement humide. N'utilisez pas d'aérosol directement sur l'écran le produit risque de couler dans l'écran et de provoquer un choc électrique. Pour nettoyer le produit, débranchez le cordon de secteur et frotter doucement avec un chiffon doux pour prévenir toute éraflure. Ne nettoyez pas avec un chiffon humide et ne pulvérisez ni eau ni autres liquides directement sur le produit. Une décharge électrique peut se produire. (N’employez pas de produits chimiques tels que le benzène, les diluants pour peinture ou l'alcool) Vaporisez de l'eau sur un chiffon doux 2 à 4 fois, puis utilisez-le pour nettoyer le cadre. Essuyez toujours dans le même sens. Si le chiffon est trop humide, des tâches risquent d'apparaître sur le moniteur.

Réemballage Conservez le carton et le matériel d'emballage. Ils représentent le moyen de transport idéal de l'appareil. En cas de déménagement ou d'expédition, réutilisez l'emballage d'origine.

Mise en décharge sûre (Uniquement, lampe au mercure utilisée avec écran à cristaux liquides) La lampe fluorescente utilisée dans ce produit contient une petite quantité de mercure. Ne jetez pas cet appareil avec le reste de vos déchets ménagers. L’élimination de ce produit doit s’effectuer conformément aux réglementations en vigueur dans votre pays.

Accessoires !!! Merci d’avoir choisi un produit LGE !!! Vérifiez que les éléments suivants sont bien inclus avec votre moniteur. S’il manque des éléments, contactez votre revendeur.

Manuel/fiches d’utilisation

Câble d’interface D-Sub 15 broches (Ce câble d’interface peut être connecté au produit avant son expédition.)

Câble d’interface DVI-D (Optionnel)

REMARQUE Ces accessoires peuvent différer de ceux illustrés ici. L’utilisateur doit utiliser des câbles interface blindés (câble D-sub 15 broches, câble DVI-D), avec cœur en ferrite pour assurer la conformité standard du produit.

Connexion du moniteur Avant de mettre en service le moniteur, assurez-vous qu'il est éteint, et que l'ordinateur et les autres périphériques sont également éteints.

Installation du socle 1. Placez le moniteur écran vers le bas sur un linge doux.

2. Insérez le socle dans le montant du socle en respectant le sens indiqué sur le schéma. Corps du socle

3. Fixez le moniteur sur le socle en tournant la vis vers la droite.

Vis : vissez la vis en utilisant la clé.

4. Une fois l’assemblage du socle terminé, relevez le moniteur délicatement et tournez-le face à vous.

Connexion du moniteur Tournez la vis vers la gauche pour séparer le montant du socle et le socle.

IMPORTANT Cette illustration présente un modèle de connexion général. Votre moniteur peut être différent de celui présenté ici. Ne transportez pas le moniteur en le maintenant la tête en bas par le socle. Il risque de tomber et de s'endommager, ou bien de vous blesser le pied.

Avant de mettre en service le moniteur, assurez-vous qu'il est éteint, et que le l'ordinateur et les autres périphériques sont également éteints.

Positionnement de votre écran 1. Ajustez la position de l'écran selon vos préférences pour une utilisation optimale. Gamme d'inclinaison: -5˚ à 15˚ -5

IMPORTANT Il est recommandé d'incliner le moniteur vers l'avant d'un angle qui ne doit pas excéder 5 degrés afin de garder une position ergonomique et confortable. Lorsque vous réglez l’angle de l'écran, veillez à ne pas placer vos doigts entre la partie supérieure du moniteur et le socle. Vous risquez de vous blesser les doigts.

E1960S/E2060S/E2260S/E2360S

Se connecter au PC 1. Avant d'installer le moniteur, assurez-vous que le moniteur, le système informatique, et les autres périphériques connectés ne sont pas alimentés.

2. Assurez vous d’éteindre l’ordinateur et le produit. Raccordez le câble d'entrée du signal 1 et le cordon d'alimentation

2 dans cet ordre, puis vissez les vis du câble de signal.

A Raccordez le câble D-sub (signal analogique)

REMARQUE La vue arrière de l'appareil est volontairement simplifiée. Elle représente un modèle général ; il se peut que votre moniteur soit différent.

Osd verrouillage/deverrouillage

Cette fonction vous permet de verrouiller les paramètres de commande actuels afin qu'ils ne soient pas modifiés par inadvertance. Appuyez sur la bouton MENU et maintenez-la enfoncée pendant plusieurs secondes. Le message "OSD VERROUILLAGE" devrait apparaître. Vous pouvez déverrouiller les commandes du menu à l’écran en appuyant sur la bouton MENU pendant plusieurs secondes. Le message "OSD DEVERROUILLAGE" devrait apparaître.

Utilisez cette touche pour accéder aux menus FENGINE, FORMAT ORIGINAL et EFFET PHOTO. Pour plus d'informations, reportez-vous à la page 26 à 31.

Fonctions du panneau de commande

Lorsque vous réglez le moniteur, appuyez sur le bouton AUTO pour entrer dans le menu à l'écran. (En mode analogique uniquement.) Cette option permet de régler automatiquement l'affichage suivant la résolution en cours. Le meilleur mode d'écran est E1960S : 1360 x 768 E2060S : 1600 x 900 E2260S/E2360S : 1920 x1080

Permet de quitter le menu à l'écran (OSD).

Touche marche/arrêt et indicateur de mise sous tension

Ce bouton permet d'allumer et d'éteindre le moniteur. L'indicateur de mise sous tension reste rouge si l'affichage fonctionne correctement (Mode Marche). L'indicateur de mise sous tension clignote en bleu clair lorsque l'affichage est en mode veille (économie d'énergie).

Fonctions du panneau de commande E1960T/E2060T/E2260T/E2360T/E2260V/E2360V

Contrôle des éléments du panneau avant

Ce bouton permet de faire apparaître et disparaître l'affichage du menu à l'écran.

Réglage automatique de l'image

Lorsque vous réglez le moniteur, appuyez sur le bouton AUTO pour entrer dans le menu à l'écran. (En mode analogique uniquement.) Cette option permet de régler automatiquement l'affichage suivant la résolution en cours. Le meilleur mode d'écran est E1960T : 1360 x 768 E2060T : 1600 x 900 E2260T/E2360T : 1920 x1080 E2260V/E2360V : 1920 x1080

Lorsque deux signaux d'entrée sont raccordés, vous Touche INPUT (raccourci SOURCE) pouvez sélectionner le signal d'entrée (D-SUB/DVID/HDMI) de votre choix. Lorsqu'un seul signal est raccordé, il est détecté automatiquement. Le réglage par défaut est D-Sub.

Permet de quitter le menu à l'écran (OSD).

Touche marche/arrêt et indicateur de mise sous tension

Ce bouton permet d'allumer et d'éteindre le moniteur. L'indicateur de mise sous tension reste rouge si l'affichage fonctionne correctement (Mode Marche). L'indicateur de mise sous tension clignote en bleu clair lorsque l'affichage est en mode veille (économie d'énergie).

Réglages du menu à l'écran (OSD)

E1960S/E2060S/E2260S/E2360S

Réglage de l'affichage Grâce au système de menu à l'écran OSD, vous pouvez en quelques instants régler la taille de l'image, sa position, ainsi que d'autres paramètres. Le bref exemple ci-dessous vous permettra de vous familiariser avec ces commandes. La section qui suit définit dans ses lignes générales le fonctionnement des réglages et des sélections que vous pouvez effectuer avec l'OSD.

Pour effectuer des réglages dans l'OSD, procédez comme suit :

Appuyez sur la touche discrète pour faire apparaître le menu principal à l'écran.

Pour accéder à une commande, appuyez sur la touche correspondante.

Utilisez les touches ( / ) pour régler l'image au niveau souhaité. Utilisez la touche ( ) pour accéder à d'autres options du sous-menu.

Appuyez sur la touche EXIT pour quitter le menu à l'écran.

Réglages du menu à l'écran (OSD)

E19640T/E2060T/E2260T/E2360T

Réglage de l'affichage Grâce au système de menu à l'écran OSD, vous pouvez en quelques instants régler la taille de l'image, sa position, ainsi que d'autres paramètres. Le bref exemple ci-dessous vous permettra de vous familiariser avec ces commandes. La section qui suit définit dans ses lignes générales le fonctionnement des réglages et des sélections que vous pouvez effectuer avec l'OSD.

Pour effectuer des réglages dans l'OSD, procédez comme suit :

Appuyez sur la touche discrète pour faire apparaître le menu principal à l'écran.

Pour accéder à une commande, appuyez sur la touche correspondante.

Utilisez les touches ( / ) pour régler l'image au niveau souhaité. Utilisez la touche ( ) pour accéder à d'autres options du sous-menu.

Appuyez sur la touche EXIT pour quitter le menu à l'écran.

Réglages du menu à l'écran (OSD)

Réglage de l'affichage Grâce au système de menu à l'écran OSD, vous pouvez en quelques instants régler la taille de l'image, sa position, ainsi que d'autres paramètres. Le bref exemple ci-dessous vous permettra de vous familiariser avec ces commandes. La section qui suit définit dans ses lignes générales le fonctionnement des réglages et des sélections que vous pouvez effectuer avec l'OSD.

Pour effectuer des réglages dans l'OSD, procédez comme suit :

Appuyez sur la touche discrète pour faire apparaître le menu principal à l'écran.

Pour accéder à une commande, appuyez sur la touche correspondante.

Utilisez les touches ( / ) pour régler l'image au niveau souhaité. Utilisez la touche ( ) pour accéder à d'autres options du sous-menu.

Appuyez sur la touche EXIT pour quitter le menu à l'écran.

Sélection et réglage de l'OSD Le tableau ci-dessous détaille les menus de commande, de réglage et de paramétrage de l'OSD. DSUB : Entrée D-SUB (Signal analogique) DVI-D HDMI

(prédéf.)

sRGB 6500K 7500K 8500K 9300K GAMMA

: Entrée DVI-D (Signal numérique) : Signal HDMI

Description Pour régler la luminance de l’écran, la contraste et la netteté

Réinitialisation

Optimisation de la clarté et de la stabilité, la netteté de l'image

STANDARD FILM JEUX SPORTS LARGE ORIGINAL

Permet de sélectionner ou personnaliser les paramètres d'image souhaités

Permet de régler la résolution

Gassian blur

REMARQUE L'ordre des icônes est différent suivant le modèle (18 à 31).

Permet de régler le mode couleurs de l'écran

Sélection et réglage de l'OSD Maintenant que vous connaissez la procédure de sélection et de réglage des éléments à l'aide du système OSD, voici la liste de tous les icônes (ainsi que leur nom et description) présents dans le menu OSD. E1960T/E2060T/E2260T/E2360T

E1960S/E2060S/E2260S/E2360S

Appuyez sur le bouton MENU et le menu principal du menu OSD apparaît.

Passage au menu supérieur Régler (augmenter/diminuer) Sélectionner un autre sous-menu Exit (Quitter)

REMARQUE Les langues du menu à l'écran (OSD) peuvent être différentes de celles du manuel.

Sélection et réglage de l'OSD Maintenant que vous connaissez la procédure de sélection et de réglage des éléments à l'aide du système OSD, voici la liste de tous les icônes (ainsi que leur nom et description) présents dans le menu OSD. E2260V/E2360V

Appuyez sur le bouton MENU et le menu principal du menu OSD apparaît.

Passage au menu supérieur Régler (augmenter/diminuer) Sélectionner un autre sous-menu Exit (Quitter)

REMARQUE Les langues du menu à l'écran (OSD) peuvent être différentes de celles du manuel.

Sélection et réglage de l'OSD Menu principal

Niveau noir

Vous pouvez définir le niveau de compensation. Si vous choisissez "HAUT" (Élevé), l'écran sera lumineux, et si vous choisissez "BAS" (Faible), l'écran sera sombre. (Entrée HDMI uniquement.)

E1960S/E2060S/E2260S/E2360S E1960T/E2060T/E2260T/E2360T

E2260V/E2360V Entrée D-SUB/DVI-D

* Compensation ? Comme les critères relatifs au signal vidéo, cet écran est le plus sombre que le moniteur puisse afficher.

: Passage au menu supérieur : Diminuer : Augmenter : Sélectionner un autre sous-menu EXIT : Exit (Quitter)

Sélection et réglage de l'OSD Menu principal

E1960S/E2060S/E2260S/E2360S E1960T/E2060T/E2260T/E2360T Mode PRÉDÉF.

Choisir PRÉDÉF. ou UTILIS. pour ajuster la couleur de l’écran.

Sélection de la couleur de votre choix. • sRGB: Réglez la couleur de l’écran afin que celle-ci réponde à la norme de couleur standard sRGB. • 6500K à 7500K : couleur d’écran rouge. • 8500K à 9300K : couleur d’écran bleu.

ROUGE Définissez vos propres niveaux de couleur rouge.

VERT Définissez vos propres niveaux de couleur verte. BLEU Définissez vos propres niveaux de couleur bleue.

Réglez votre propre valeur gamma : 0/1/2 Sur le moniteur, les valeurs gamma élevées affichent des images blanchâtres et les valeurs gamma basses affiches des images sombres.

: Passage au menu supérieur : Diminuer : Augmenter : Sélectionner un autre sous-menu EXIT : Exit (Quitter)

Sélection et réglage de l'OSD Menu principal

E1960S/E2060S/E2260S/E2360S E1960T/E2060T/E2260T/E2360T Entrée D-SUB

HORIZONTAL Positionnement de l'image de droite à gauche. VERTICAL

Positionnement de l'image de haut en bas.

Réduction des barres ou bandes verticales visible à l'arrière-plan. La taille horizontale de l'écran est également modifiée.

Réglage de la netteté de l'écran. Cet élément permet de supprimer tout bruit numérique vertical ainsi que d'améliorer la netteté des caractères.

Ce sous-menu permet de supprimer le bruit pouvant apparaître sur les bords d’une image lorsque le câble HDMI est connecté à un appareil externe. Lorsque ON (ACTIVER) est sélectionné, le format de l’image est réduit pour empêcher le bruit. Lorsque OFF (DÉSACTIVER), est sélectionné, le format original de l’image est conservé, sans se soucier du bruit.(Entrée HDMI uniquement.)

E2260V/E2360V Entrée D-SUB

: Passage au menu supérieur : Diminuer : Augmenter : Sélectionner un autre sous-menu EXIT : Exit (Quitter)

Sélection et réglage de l'OSD Menu principal

A ajuster le volume de l’écouteur. (seulement pour l’entrée de HDMI)

: Passage au menu supérieur : Diminuer : Augmenter : Mute EXIT : Exit (Quitter)

Sélection et réglage de l'OSD Menu principal

Choix de la langue d'affichage des noms des commandes.

E1960S/E2060S/E2260S/E2360S E1960T/E2060T/E2260T/E2360T Entrée D-SUB

Utiliser cette fonction pour régler le voyant VOYANT D’ALIMENTATI d’alimentation, à l’avant du moniteur, sur ON (MARCHE) ou OFF (ARRÊT). ON Si vous sélectionnez OFF (Arrêt), l’écran s’éteindra. Si, à tout moment, il est réglé sur ON (MARCHE), le voyant s’allumera automatiquement. BALANCE

Des blancs

E2260V/E2360V Entrée D-SUB

Si la sortie de la carte vidéo diverge des spécifications requises, le niveau des couleurs peut être dégénéré en raison d'une distorsion du signal vidéo. À l'aide de cette fonction, le niveau du signal est réglé pour adapter le niveau de sortie standard de la carte vidéo afin de fournir l'image optimale. Activez cette fonction lorsque les couleurs blanc et noir sont présentes sur l'écran.

RÉINITIALISA Retour à toutes les valeurs d'usine sauf pour le paramètre "LANGUE". TION Appuyez sur la touche pour réinitialiser immédiatement. Entrée DVI-D/HDMI

: Passage au menu supérieur : Diminuer : Augmenter : Sélectionner un autre sous-menu EXIT : Exit (Quitter)

REMARQUE Si ceci n'améliore pas l'image de l'écran, reprenez les réglages d'usine par défaut. Au besoin, exécutez à nouveau la fonction WHITE BALANCE (BALANCE DES BLANCS). Cette fonction est active seulement si le signal d'entrée est un signal analogique.

Sélection et réglage de l'OSD Maintenant que vous connaissez la procédure de sélection et de réglage des éléments à l'aide du système OSD, voici la liste de tous les icônes (ainsi que leur nom et description) présents dans le menu OSD. E1960T/E2060T/E2260T/E2360T E2260V/E2360V

E1960S/E2060S/E2260S/E2360S

Appuyez sur le bouton MODE et le menu principal du menu OSD apparaît.

Nom de menu Icônes Sousécrans

Passage au menu supérieur Déplacer Select another sub-menu Exit (Quitter)

REMARQUE Les langues du menu à l'écran (OSD) peuvent être différentes de celles du manuel.

Sélection et réglage de l'OSD Menu principal

E1960S/E2060S/E2260S/E2360S E1960T/E2060T/E2260T/E2360T

Sélectionnez cette option lorsque vous voulez utiliser le moniteur dans l'environnement d'utilisation le plus général.

Sélectionnez cette option lorsque vous regardez une vidéo ou un film.

INTERNET Sélectionnez cette option lorsque vous travaillez sur un document (Word, etc.).

: Passage au menu supérieur : Déplacer EXIT : Exit (Quitter) ,

Sélection et réglage de l'OSD Menu principal

Sélectionnez cette option lorsque vous voulez utiliser le produit dans l'environnement d'utilisation le plus général.

Sélectionnez cette option lorsque vous voulez utiliser la vidéo standard d'origine.

* Dans le mode Général (Standard), l'option est désactivée.

Sélectionnez cette option lorsque vous regardez une vidéo ou un film.

: Passage au menu supérieur : Déplacer EXIT : Exit (Quitter) ,

Sélection et réglage de l'OSD Menu principal

Sélectionnez cette option lorsque vous travaillez sur un document (Word, etc.).

Sélectionnez cette option lorsque vous jouez à un jeu.

Sélectionnez cette option lorsque vous regardez des événements sportifs.

: Passage au menu supérieur : Déplacer EXIT : Exit (Quitter) ,

Sélection et réglage de l'OSD Menu principal

Passe en mode grand écran en fonction du signal d'image en entrée.

Signal"?

• Ce message apparaît lorsque le câble vidéo reliant votre PC au moniteur est débranché. Vérifiez le câble et essayez à nouveau.

L'écran affiche-t-il le message "OSD VERROUILLAGE"? ● Le message "OSD

Verrouillage"

s'affiche-t-il lorsque vous appuyez sur le bouton MENU ?

• Vous pouvez protéger les paramètres de commande actuels afin qu'ils ne soient pas modifiés par inadvertance. Vous pouvez déverrouiller les commandes du menu à l’écran en appuyant sur le bouton MENU pendant plusieurs secondes. Le message "OSD DÉVERROUILLAGE" devrait apparaître.

Résolution des problèmes L'image ne s'affiche pas correctement ● L'image est mal positionnée

• Appuyez sur le bouton AUTO pour régler automatiquement l'image de façon idéale. Si le résultat ne vous convient pas, réglez la position de l'image à l'aide des icônes H Position(position horizontale) et V Position (position verticale) dans le menu OSD.

● Des barres ou des bandes verticales apparaissent en arrière-plan.

• Appuyez sur le bouton AUTO pour régler automatiquement l'image de façon idéale. Si le résultat ne vous convient pas, utilisez l'icône HORLOGE dans le menu OSD pour résoudre le problème.

● Un bruit numérique horizontal est visible, ou les caractères ne sont pas clairs.

• Appuyez sur le bouton AUTO pour régler automatiquement l'image de façon idéale. Si le résultat ne vous convient pas, utilisez l'icône PHASE dans le menu OSD pour résoudre le problème. • Dans Panneau de configuration --> Affichage --> Paramètres, choisissez la résolution d'écran conseillée ou réglez l'image de façon appropriée. Paramétrez les options de couleur sur 24 bits (vraies couleurs) ou supérieur.

IMPORTANT Dans Panneau de configuration --> Affichage --> Paramètres, vérifiez si la fréquence ou la résolution a changé. Si tel est le cas, réglez à nouveau la carte vidéo sur la résolution recommandée. Si la résolution recommandée (la résolution optimale) n’est pas sélectionnée, les caractères peuvent apparaître flous, et l’écran peut être obscurci, tronqué ou partial.) La méthode de configuration peut différer selon l'ordinateur et le système d'exploitation utilisé, et la résolution mentionnée ci-dessus peut ne pas être prise en charge par la carte vidéo. Le cas échéant, contactez le fabricant de l'ordinateur ou de la carte vidéo.

Résolution des problèmes L'image ne s'affiche pas correctement • Vérifiez la connexion du câble de signal. Utilisez ● Il n'y a qu'une seule couleur à l'écran ou les un tournevis pour le serrer si nécessaire. • Assurez-vous que la carte vidéo est correctement couleurs ne sont pas installée dans son emplacement. normales. • Paramétrez les options de couleur sur 24 bits (vraies couleurs) ou supérieur dans Panneau de configuration -- Paramètres. ● L'écran clignote.

• Vérifiez si l'écran est en mode entrelacé. Si tel est le cas, passez à la résolution recommandée.

L'écran affiche-t-il le message "Moniteur non reconnu, moniteur Plug&Play (VESA DDC)" trouvé ? ● Avez-vous installé le pilote d'affichage ?

• Assurez-vous d'installer les pilotes d'affichage à partir de la disquette ou du CD fourni avec le moniteur. Vous pouvez aussi télécharger le pilote à partir de notre site Web : http://www.lg.com. • Vérifiez que la carte vidéo prend en charge la fonction Plug&Play.

La fonction Audio ne fonctionne pas ● L’image est bonne mais il n’y a pas de son.

• Vérifiez si le volume est défini sur « 0 ». • Vérifiez si le son est assourdi. • Vérifiez si le câble HDMI est correctement installé. • Vérifiez si les écouteurs sont correctement installés. • Vérifiez le format du son. Le format de son compressé n’est pas pris en charge.

Écran plat LCD TFT à matrice active de 47,0 cm (18,5 pouces) Traitement anti-reflet Diagonale visible : 47,0 cm 0,300 mm x 0,300 mm (Pas de masque)

Fréquence horiz. Fréquence vertic. Forme

30 kHz à 83 kHz (Automatique) 56 Hz à 75 Hz (Automatique) Synchro. Séparée,

Connecteur D-Sub à 15 broches

RGB analogique (0,7 Vp-p / 75 ohm)

VESA 1360 x 768 @ 60 Hz VESA 1360 x 768 @ 60 Hz

Mode activé Mode veille Mode arrêt

Socle inclus Largeur 44,20 cm (17,40 pouce) Hauteur 35,53 cm (13,99 pouce) Profondeur 16,20 cm (6,38 pouce)

17 W (Typique) 1,0 W 0,5 W Socle non inclus Largeur 44,20 cm (17,40 pouce) Hauteur 35,10 cm (13,82 pouce) Profondeur 3,10 cm (1,22 pouce)

Poids (hors conditionnement) 1,8 kg (3,97 lb)

Inclinaison du socle : -5˚ à 15˚

Type ADS-24S-12 1224G*, fabriqué par HONOR Electronic

Conditions de fonctionnement Température 10 °C à 35 °C Humidité 10 % à 80 % sans condensation Conditions de stockage Température -20 °C à 60 °C Humidité 5 % à 90 % sans condensation

REMARQUE Les informations du présent document sont passibles de modification sans préavis.

Écran plat LCD TFT à matrice active de 47,0 cm (18,5 pouces) Traitement anti-reflet Diagonale visible : 47,0 cm 0,300 mm x 0,300 mm (Pas de masque)
