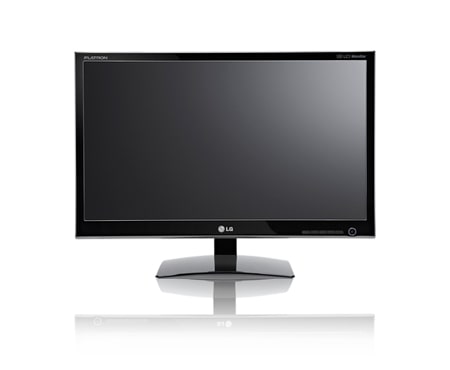

Mode d'emploi LG Moniteur LCD LED 23 pouces (58cm), HDMI, 11.9mm d'épaisseur.

Assemblage et préparation

Déballage Vérifiez que la boîte de votre moniteur contient bien les éléments suivants. S'il manque des accessoires, contactez le revendeur auprès duquel vous avez acheté votre produit. L'aspect réel des produits et des accessoires présentés dans ce manuel peut différer de leurs illustrations.

CD (Manuel d'utilisation)/ Carte

Câble D-SUB (Ce câble de signal peut être connecté au produit avant son expédition.)

Câble DVI-D (Ce câble n'est pas fourni pour tous les pays.)

ATTENTION Afin d'optimiser la sécurité et la durée de vie des produits, n'utilisez aucun accessoire non agréé. yy La garantie ne couvre pas les dommages ni les blessures dus à l'utilisation d'accessoires non yy agréés.

REMARQUE Les accessoires fournis avec le produit diffèrent en fonction du modèle choisi. yy Les caractéristiques des produits ou le contenu de ce manuel peuvent être modifiés sans avis yy préalable en cas de mise à jour des fonctions. Dans le cadre des normes d'utilisation du produit, l'utilisation de câbles d'interface de signal blindés yy (câble RVB ou câble DVI-D) dotés de ferrites est nécessaire.

Pièces et boutons FRANÇAIS FRA Voyant d'alimentation Voyant allumé : allumé yy Voyant éteint : éteint yy

E2251VR E2251VQ E1951S E2051S E2251S

E1951T E2051T E2251T E2351T DC-IN /

Panneau de connexion (Voir p.10)

Description Permet d'accéder aux menus principaux.(Voir p.14)

OSD VERROUILLAGE/ Cette fonction vous permet de verrouiller les paramètres DEVERROUILLAGE actuels afin qu'ils ne soient pas modifiés par erreur. Maintenez le premier bouton de gauche enfoncé durant plusieurs secondes. Le message « OSD VERROUILLAGE » s'affiche. Vous pouvez déverrouiller les paramètres d'affichage à l'écran (OSD) à tout moment en appuyant pendant plusieurs secondes sur le premier bouton de gauche . Le message « OSD DEVERROUILLAGE » s'affiche.

Retrait de la base du support

Fixation du support du moniteur

1 Placez le moniteur, côté écran sur une surface

1 Placez le moniteur, côté écran sur une surface

2 Desserrez la vis vers la gauche, puis séparez

la base du support du corps du support.

ATTENTION Placez un tapis en mousse ou un chiffon doux sur la table afin de protéger l'écran.

2 Fixez la base du support au moniteur en tournant la vis vers la droite.

Retrait du corps du support (à l'aide du support mural) 1 Retirez les 2 vis et séparez la protection de la charnière du protecteur.

ATTENTION Ces instructions décrivent une procédure yy générale de fixation. L'aspect de Votre moniteur peut être différent de celui illustré dans les instructions. Ne transportez pas votre moniteur en yy maintenant l'écran vers le bas et en le tenant uniquement par la base du support. En cas de chute, le moniteur serait endommagé et vous risqueriez de vous blesser au pied.

2 Retirez les 4 vis et séparez le corps du support

2 Branchez l'adaptateur ca/cc et le cordon d'alimentation sur une prise murale.

3 Appuyez sur le bouton Marche-Arrêt du

Installation sur une table 1 Soulevez et positionnez le moniteur à la verticale sur une table.

Laissez au moins 10 cm entre le mur et le moniteur pour assurer une bonne ventilation.

panneau de commande de la façade avant pour mettre le moniteur sous tension.

ATTENTION Débranchez le cordon d'alimentation avant de déplacer ou d'installer le moniteur. Vous éviterez ainsi tout risque d'électrocution.

avec ce dernier ou rendez-vous sur http://www. kensington.com .

AVERTISSEMENT FRANÇAIS FRA

Si vous souhaitez incliner le moniteur, ne tenez pas l'écran par le bas comme indiqué sur cette illustration car vous risqueriez de vous blesser.

Évitez de toucher l'écran et d'appuyer sur ce dernier pour ajuster l'angle du moniteur.

Reliez le câble du système de sécurité Kensington au moniteur et à la table.

REMARQUE Le système de sécurité Kensington est livré en option. Ce système est disponible à la vente dans la plupart des magasins d'électronique.

REMARQUE Inclinez l'écran de +15 ° à -5 ° afin de trouver le meilleur angle de vue.

Afin d'assurer la ventilation du moniteur, laissez un espace de 10 cm autour du produit. Des instructions détaillées sont disponibles auprès de votre revendeur ; reportez-vous au Guide d'installation et de configuration du support de fixation murale (en option).

Utilisation du système de sécurité Kensington Le connecteur du système de sécurité Kensington se situe à l'arrière du moniteur. Pour plus d'informations sur l'installation ou l'utilisation de ce système de sécurité, consultez le manuel fourni

1 Veillez à utiliser des vis et une interface de

montage mural répondant aux normes VESA.

2 Si vous utilisez des vis plus longues que les

vis standard, vous risquez d'endommager le moniteur.

Utilisation du moniteur

Connexion à un PC Ce moniteur prend en charge la fonction yy Plug and Play*. * Fonction Plug and Play : reconnaissance d'un périphérique connecté et sous tension par un PC sans que l'utilisateur n'ait à configurer l'appareil ni même à intervenir.

E2251VR E2351VR E2251VQ E2351VQ HDMI DC-IN /

Connexion D-SUB Cette connexion transfère les signaux vidéo analogiques du PC vers le moniteur. Raccordez le PC et le moniteur avec le câble signal D-SUB 15 broches comme illustré ci-dessous.

E1951S E2051S E2251S DC-IN /

REMARQUE Connexion avec un connecteur de câble yy d'entrée de signal D-SUB pour Macintosh

E1951T E2051T E2251T E2351T

Adaptateur Mac yy Avec un ordinateur Macintosh (Apple), utilisez un adaptateur pour remplacer le connecteur D-SUB/VGA 15 broches haute densité (3 rangées) du câble par un connecteur 15 broches à 2 rangées.

Cette connexion transmet un signal vidéo numérique entre le PC et le moniteur. Raccordez le PC et le moniteur avec un câble DVI comme illustré cidessous.

E1951T E2051T E2251T E2351T DC-IN /

E2251VR E2351VR E2251VQ E2351VQ HDMI DC-IN /

Branchez le câble de yy signal d'entrée et serrez les vis dans le sens des aiguilles d'une montre. N'appuyez pas de yy manière prolongée sur l'écran, cela pourrait provoquer une distorsion temporaire de l'image. Afin d'éviter les brûlures d'écran, ne laissez yy pas une image fixe s'afficher de façon prolongée. Configurez si possible un écran de veille.

Fonction de paramétrage automatique de l'image

Permet de transmettre les signaux vidéo et audio numériques de votre PC ou d'un périphérique A/ V au moniteur. Branchez le PC ou le récepteur A/ V sur le moniteur à l'aide du câble HDMI comme indiqué ci-dessous.

Appuyez sur le bouton Marche-Arrêt de la face avant pour mettre le moniteur sous tension. Une fois le moniteur sous tension, la fonction de paramétrage automatique de l'image s'exécute automatiquement (uniquement en mode analogique).

E2251VR E2351VR E2251VQ E2351VQ HDMI DC-IN /

Hdmi out

REMARQUE L'utilisation d'un PC HDMI peut entraîner des yy problèmes de compatibilité. Si vous souhaitez utiliser deux PC avec yy le même moniteur, veillez à brancher correctement les câbles de signal (D-SUB/ DVI-D/HDMI) au moniteur. Si vous allumez le moniteur à froid, yy un scintillement peut se produire. Ce phénomène est tout à fait normal. Des points rouges, verts ou bleus peuvent yy apparaître sur l'écran. Ce phénomène est tout à fait normal.

Fonction de « paramétrage automatique yy de l'image ». Cette fonction vous permet de bénéficier de paramètres d'affichage optimaux. Lorsque vous connectez le moniteur pour la première fois, les paramètres d'affichage de l'image s'ajustent en fonction des signaux d'entrée individuels de l'image (uniquement en mode analogique). Fonction « AUTO ». yy Cette fonction vous permet d'optimiser automatiquement la résolution du moniteur s'il affiche des images ou des lettres floues, s'il scintille ou s'il incline l'image lors de l'utilisation ou après modification de la résolution (uniquement en mode analogique).

Personnalisation des paramètres

Accès aux menus principaux 1 Appuyez sur n'importe quel bouton de la face avant du moniteur pour afficher le menu MONITOR SETUP (PARAMÈTRES DU MONITEUR) à l'écran.

2 Choisissez un élément de menu. 3 Appuyez sur les boutons situés sur la face avant du moniteur pour effectuer les modifications nécessaires.

Pour revenir au menu supérieur ou configurer d'autres options, appuyez sur la flèche Haut (

4 Sélectionnez EXIT pour fermer le menu.

Boutons de configuration du moniteur MENU (Voir p.14) Permet de définir les paramètres de l'écran.

AUTO (Voir p.5) Permet d'optimiser la résolution.

Personnalisation des paramètres FRANÇAIS FRA

1 Appuyez sur n'importe quel bouton de la façade avant du moniteur pour afficher le menu MONITOR SETUP (PARAMÈTRES DU MONITEUR) à l'écran.

2 Appuyez sur le bouton MENU pour afficher les options du menu à l'écran.

3 Configurez les options à l'aide des boutons ◄ ou ► ou ▼. 4 Sélectionnez EXIT (QUITTER) pour fermer le menu.

Pour revenir au menu supérieur ou configurer d'autres options, appuyez sur la flèche Haut ( ).

Paramètres SUPER+ RESOLUTION

Super+

VOLUME (Voir p.16) Permet de configurer le volume.

INPUT Permet de configurer l'entrée externe.

REMARQUE Différentes options sont disponibles en fonction du modèle et du type de signal d'entrée. Menu

Auto volume input

E1951T / E2051T / E2251T / E2351T

E2251VR / E2351VR (uniquement en mode HDMI)

E2251VQ / E2351VQ (uniquement en mode HDMI)

Format original

TEMPÉRAT. PRÉDÉF. ROUGE VERT BLEU CONTRASTE

Activé

Les paramètres MENU disponibles sont décrits ci-dessous.

Luminosité

Description Permet de régler la luminosité de l'écran. LARGE Permet de passer en mode plein écran en fonction du signal d'entrée de l'image.

ORIGINAL Permet de paramétrer le format du signal d'entrée de l'image en fonction de l'original. * Cette fonction n'est active que si la résolution du signal d'entrée est inférieure à celle du format du moniteur (16:9). PRÉDÉF.

Permet de paramétrer les couleurs de l'écran. yy CHAUD : permet de définir la température de couleur de l'écran pour afficher des couleurs chaudes (privilégiant le rouge). yy MOYEN : permet de définir la température de couleur de l'écran pour afficher une température de couleur moyenne. yy FROID : permet de définir la température de couleur de l'écran pour afficher des couleurs froides (privilégiant le bleu). UTILIS. yy ROUGE : permet de personnaliser les niveaux de rouge. yy VERT : permet de personnaliser les niveaux de vert. yy BLEU : permet de personnaliser les niveaux de bleu.

Permet de régler le contraste de l'écran.

Niveau noir

Permet de modifier la langue du menu. Si vous sélectionnez Activé, la fonction Response Time Control (Contrôle du temps de réponse) est activée et l'image persistante est réduite. Si vous sélectionnez Désactivé, la fonction Response Time Control (Contrôle du temps de réponse) est désactivée et le temps de réponse du moniteur est utilisé.

Réinitialisation

Cette fonction vous permet de régler le niveau de décalage. Choisissez « HAUT » pour que l'écran soit lumineux, « BAS » pour que l'écran soit plus sombre. yy Décalage : critère du signal vidéo, affiche l'écran le plus sombre possible.

Permet de paramétrer la fonction SUPER ENERGY SAVING. Réinitialise les paramètres d'usine du moniteur, à l'exception du paramètre « LANGUE ».

Analogique : entrée D-SUB (signal analogique). yy Numérique : entrée DVI-D (signal numérique). yy HDMI : entrée HDMI (signal numérique). yy

Super energy saving

du moniteur pour afficher le menu MONITOR SETUP (PARAMÈTRES DU MONITEUR) à l'écran.

2 Appuyez sur le bouton MENU pour afficher les options du menu à l'écran.

3 Sélectionnez SUPER ENERGY SAVING en appuyant

Reduction de l’energie totale : 20 w

REDUCTION QUANTITE TOTALE CO2 : 16 g

4 Accédez à l'option SUPER ENERGY SAVING en

5 Configurez les options à l'aide des touches ◄ ou ►. 6 Sélectionnez EXIT (QUITTER) pour fermer le menu. Pour revenir au menu supérieur ou configurer d'autres options, appuyez sur la flèche Haut ( ).

Les paramètres SUPER ENERGY SAVING disponibles sont décrits ci-dessous. Menu

Permet d'activer la fonction SUPER ENERGY SAVING pour réduire votre consommation d'énergie.

Permet de désactiver la fonction SUPER ENERGY SAVING.

Permet de réinitialiser les estimations de réduction de la consommation d'énergie totale et de l'émission totale de CO2.

REMARQUE REDUCTION DE L’ENERGIE TOTALE : indique les économies d'énergie réalisées par l'utilisation du yy moniteur. REDUCTION QUANTITE TOTALE CO2 : indique la réduction totale des émissions de CO2 au lieu de yy la REDUCTION DE L’ENERGIE TOTALE. DONNÉES D'ÉCONOMIE D'ÉNERGIE (W/h) yy 470 mm (18,5 inch) 508 mm (20 inch)

546 mm (21,5 inch) 584 mm (23 inch)

Led saving

Les données d'économie d'énergie dépendent de l'écran. Ces valeurs sont différentes pour chaque yy écran et chaque fabricant. Les valeurs indiquées par LG ont été calculées par rapport au « signal de diffusion vidéo ». yy LED Saving (Économie LED) indique les économies d'énergie réalisées grâce à l'utilisation d'un écran yy WLED par rapport à l'utilisation d'un écran CCFL. SUPER SAVING (SUPER ÉCONOMIE) indique les économies d'énergie réalisées grâce à l'utilisation yy de la fonction SUPER ENERGY SAVING.

1 Appuyez sur n'importe quel bouton de la façade avant

Dual package ► dual monitor

1 Appuyez sur n'importe quel bouton de la face avant

du moniteur pour afficher le menu MONITOR SETUP (PARAMÈTRES DU MONITEUR) à l'écran.

2 Appuyez sur le bouton DUAL (DOUBLE) pour afficher les options

3 Configurez les options en appuyant sur la touche ▼, puis sur les touches ◄ et ►.

4 Sélectionnez EXIT (QUITTER) pour fermer le menu. Pour revenir au menu supérieur ou configurer d'autres options, appuyez sur la flèche Haut ( ). Les paramètres DUAL MONITOR (MONITEUR DOUBLE) disponibles sont décrits ci-dessous. Menu

(mode étendu)

En sélectionnant EXTENDED, l'utilisateur peut utiliser le moniteur EXIT secondaire en tant qu'extension du moniteur principal.

Clone)

En sélectionnant CLONE, l'utilisateur peut utiliser le moniteur secondaire en tant que clone du moniteur principal.

Dual package ►affich.2 pages web

1 Appuyez sur n'importe quel bouton de la face avant du moniteur pour afficher le menu MONITOR WEB (WEB SUR MONITEUR) à l'écran.

2 Appuyez sur le bouton DUAL (DOUBLE) pour afficher les options

3 Configurez les options en appuyant sur la touche ▼, puis sur les

4 Sélectionnez EXIT (QUITTER) pour fermer le menu. Pour revenir au menu supérieur ou configurer d'autres options, appuyez sur la flèche Haut ( ). Les paramètres DUAL WEB (WEB DOUBLE) disponibles sont décrits ci-dessous. Menu

On (activé)

Permet à l'utilisateur de naviguer plus efficacement en divisant en deux le navigateur Web. Permet à l'utilisateur de mieux disposer les fenêtres à l'écran. Permet à l'utilisateur de modifier le format des fenêtres divisées.

Off (désactivé)

L'option Désactivé permet de désactiver DUAL WEB (WEB DOUBLE).

REMARQUE Lorsque le moniteur bascule en mode Gestion alim. via l'option d'économie d'énergie PC, l'utilisateur yy peut revenir au mode normal en appuyant sur n'importe quel bouton et en sélectionnant l'option Double.

Dépannage

Effectuez les vérifications suivantes avant de contacter nos services. Aucune image ne s'affiche. Le cordon d'alimentation du moniteur est-il bien branché ? Le voyant d'alimentation est-il allumé ?

yy Vérifiez que le cordon d'alimentation est bien branché sur la prise de courant. yy Appuyez sur le bouton Marche-Arrêt.

Le voyant d'alimentation clignote-t-il ? yy Si l'écran est en mode Gestion Alim., bougez votre souris ou appuyez

Le message « COUPURE » s'affiche-t-il à l'écran ?

Le message « VERIF SIGNAL » s'affiche-t-il à l'écran ?

sur n'importe quelle touche du clavier pour allumer l'écran. yy Essayez d'allumer le PC. yy Ce message s'affiche lorsque le signal provenant du PC (carte vidéo) est en dehors de la plage de fréquence horizontale ou verticale du moniteur. Consultez la section « Spécifications » de ce manuel pour reconfigurer l'écran. yy Ce message s'affiche lorsque le câble de signal entre le PC et le moniteur n'est plus connecté. Vérifiez le branchement du câble de signal, puis essayez à nouveau.

Le message « OSD VERROUILLAGE » s'affiche-t-il à l'écran ? Le message « OSD yy Vous pouvez verrouiller les paramètres actuels afin qu'ils ne soient VERROUILLAGE » s'affiche-t-il pas modifiés par erreur. Vous pouvez déverrouiller les paramètres lorsque vous appuyez sur le premier d'affichage à l'écran à tout moment en appuyant pendant plusieurs bouton de gauche?

secondes sur le premier bouton de gauche. Le message « OSD DEVERROUILLAGE » s'affiche.

L'image n'est pas correcte. La position d'affichage n'est pas correcte. Des rayures ou des barres verticales apparaissent sur le fond de l'écran. Du bruit horizontal est visible sur une image ou des caractères ne s’affichent pas clairement.

yy Appuyez sur le bouton AUTO pour ajuster automatiquement l'affichage de l'image de façon optimale. yy Appuyez sur le bouton AUTO pour ajuster automatiquement l'affichage de l'image de façon optimale. yy Appuyez sur le bouton AUTO pour ajuster automatiquement l'affichage de l'image de façon optimale. yy Allez dans Panneau de configuration ► Affichage ► Paramètres pour régler l'affichage sur la résolution recommandée ou paramétrer l'image de façon optimale. Définissez les paramètres de couleurs à un niveau supérieur à 24 bits (couleurs vraies).

ATTENTION yyAllez dans Panneau de configuration ► Affichage ► Paramètres et vérifiez si la fréquence ou la résolution ont été modifiées. Si c'est le cas, reconfigurez la carte vidéo en fonction de la résolution recommandée. yySi la résolution recommandée (résolution optimale) n'est pas sélectionnée, les lettres peuvent apparaître floues et l'écran peut sembler plus sombre, tronqué ou déformé. Sélectionnez la résolution recommandée. yyLa méthode de paramétrage peut différer d'un ordinateur ou d'un système d'exploitation à un autre. Il se peut que la carte vidéo ne prenne pas en charge la résolution mentionnée ci-dessus. Le cas échéant, contactez le fabricant de l'ordinateur ou de la carte vidéo.

Les couleurs à l'écran sont monochromes ou anormal.

yy Vérifiez que le câble de signal est bien connecté. Si besoin, utilisez un tournevis pour le resserrer. yy Assurez-vous que la carte vidéo est bien insérée dans son emplacement. yy Définissez les paramètres de couleurs à un niveau supérieur à 24 bits (couleurs vraies) dans Panneau de configuration ► Paramètres. yy Vérifiez si l'écran est paramétré sur le mode entrelacé. Si oui, sélectionnez la résolution recommandée.

yy Installez le pilote d'affichage présent sur le CD (ou la disquette) fourni avec votre moniteur. Vous pouvez également télécharger le pilote d'affichage depuis le site Web http://www.lg.com. yy Vérifiez que votre carte vidéo prend en charge la fonction Plug and Play.

La fonction audio n'est pas opérationnelle. Image OK et absence de son.

yy Vérifiez si le volume est « 0 ». yy Vérifiez si le son est coupé avec la touche Mute (Silence). yy Câble HDMI installé correctement. yy Câble du casque installé correctement. yy Vérifiez le format audio. Format audio compressé non pris en charge.

L'image n'est pas correcte.
