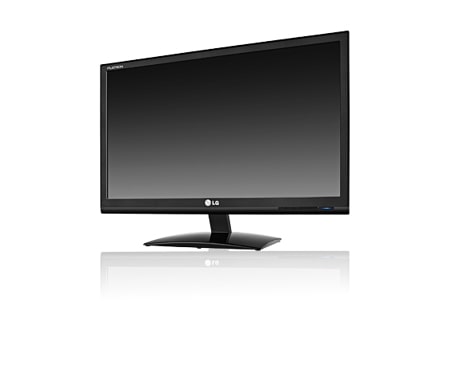

Mode d'emploi LG Moniteur LCD LED 23 pouces (58cm), VGA, DVI-D

Modèles de moniteurs lcd

E1941T E1941S E2041T E2041S E2241T E2241S E2341T E2441T

Précautions importantes Cet appareil est conçu et fabriqué pour assurer votre sécurité. Cependant, un mauvais usage peut entraîner des risques d'électrocution ou d'incendie. Afin de garantir un fonctionnement correct de toutes les protections présentes dans ce moniteur, veillez à observer les règles d'installation, d'utilisation et d'entretien énoncées ci-dessous.

Sécurité générale Utilisez uniquement le cordon d'alimentation fourni avec l'appareil. Si vous deviez néanmoins en utiliser un autre, assurez-vous qu'il est conforme aux normes du pays. Si le cordon d'alimentation présente un défaut, veuillez contacter le fabricant ou le service de réparation agréé le plus proche afin de vous procurer un cordon fonctionnel. Le cordon d'alimentation constitue le dispositif principal de déconnexion. Assurezvous que la prise électrique reste facilement accessible après l'installation. Ne faites fonctionner le moniteur qu'à partir d'une des sources d'alimentation électrique spécifiées dans ce manuel ou affichées sur le moniteur. Si vous n'êtes pas certain du type d'installation et d'alimentation électrique dont votre local est équipé, consultez votre distributeur. La surcharge en courant alternatif des prises, fiches et câbles de raccordement est dangereuse. Il en va de même pour les cordons d'alimentation endommagés et les prises/fiches électriques cassées. Toutes ces conditions peuvent causer des chocs électriques et des incendies. Pour tout remplacement de ces matériels, faites appel à un technicien de maintenance. Tant que cette unité est reliée à la prise d’alimentation murale, elle n'est pas déconnectée de la source de courant alternatif même si l'unité est éteinte. N'ouvrez pas le moniteur. Il ne contient aucun élément qui puisse faire l'objet d'une intervention de l'utilisateur. Il recèle des hautes tensions dangereuses, même lorsque l'alimentation est coupée. S'il ne fonctionne pas correctement, contactez le distributeur. Pour éviter les risques de blessure physique : Ne placez pas le moniteur sur un plan incliné, à moins de l'y fixer solidement. Utilisez uniquement les supports recommandés par le fabricant. Ne faite pas tomber d’objet sur le produit. Ne le soumettez pas à des chocs. Préservez l’écran des projectiles de toute sorte. Vous pourriez non seulement être blessé, mais également provoquer une panne ou endommager l’écra

Précautions importantes Installation Ne faites reposer ou rouler aucun objet sur le cordon d'alimentation et placez le moniteur de façon à protéger le cordon. N'utilisez par le moniteur en milieu humide, par exemple à côté d'une baignoire, d'un lavabo, d'un évier, d'un lave-linge, dans un sous-sol ou près d'une piscine. Les moniteurs disposent d'orifices de ventilation destinés à évacuer la chaleur générée par leur fonctionnement. Si ces orifices sont obturés, cette chaleur peut nuire au fonctionnement du moniteur et causer un incendie. Vous ne devez donc JAMAIS : Placer le moniteur sur un lit, un divan, un tapis : les évents placés sous le moniteur doivent rester libres. Encastrer le moniteur dans un espace clos, à moins qu'une ventilation adaptée soit installée. Couvrir les orifices de ventilation avec des vêtements ou autres tissus. Placer le moniteur à proximité d'un radiateur ou d'une source de chaleur. Ne jamais frotter ou gratter l'écran LCD à matrice active avec un objet dur. Vous risquez de rayer ou d'endommager définitivement l'écran. N'appuyez jamais sur l'écran LCD longtemps avec le doigt, car cela peut créer des images rémanentes. L'écran peut comporter des pixels défaillants. Ils apparaissent sous la forme de tâches rouges, vertes ou bleues. Cependant, ces pixels n'ont aucune influence sur les performances de l'écran. Si possible, utilisez les résolutions recommandées pour obtenir une qualité d'image optimale. Lorsque vous utilisez une résolution différente de celles recommandées, les images affichées peuvent être de mauvaise qualité. Cette caractéristique est due à la technologie LCD. Laisser une image fixe sur l’écran pour une longue période peut endommager l’écran et entrainer une brûlure d’image. Assurez-vous d’utiliser l’économiseur d’écran sur le moniteur. Ce phénomène est également présent sur les produits des autres fabricants, et n’est pas couvert par la garantie. Veillez à ne pas heurter ni rayer la façade et les côtés de l'écran avec des obj

Précautions importantes Nettoyage Débranchez le moniteur avant de nettoyer l'écran. Utilisez un linge légèrement humide. N'utilisez par d'aérosol directement sur l'écran le produit risque de couler dans l'écran et de provoquer un choc électrique. Pour nettoyer le produit, débranchez le cordon de secteur et frotter doucement avec un chiffon doux pour prévenir toute éraflure. Ne nettoyez pas avec un chiffon humide et ne pulvérisez ni eau ni autres liquides directement sur le produit. Une décharge électrique peut se produire. (N’employez pas de produits chimiques tels que le benzène, les diluants pour peinture ou l'alcool) Vaporisez de l'eau sur un chiffon doux 2 à 4 fois, puis utilisez-le pour nettoyer le cadre. Essuyez toujours dans le même sens. Si le chiffon est trop humide, des tâches risquent d'apparaître sur le moniteur.

Réemballage Conservez le carton et le matériel d'emballage. Ils représentent le moyen de transport idéal de l'appareil. En cas de déménagement ou d'expédition, réutilisez l'emballage d'origine.

Mise en décharge sûre Ne jetez pas cet appareil avec le reste de vos déchets ménagers. L’élimination de ce produit doit s’effectuer conformément aux réglementations en vigueur dans votre pays.

Accessoires !!! Merci d’avoir choisi un produit LGE !!! Vérifiez que les éléments suivants sont bien inclus avec votre moniteur. S’il manque des éléments, contactez votre revendeur.

Manuel/fiches d’utilisation

Câble d’interface DVI-D (E1941T/E2041T/E2241T/ E2341T /E2441T uniquement) (Cette fonction n’est pas disponible dans tous les pays.)

Cordon d’alimentation (En fonction du pays)

Câble d’interface D-Sub 15 broches (Ce câble d’interface peut être connecté au produit avant son expédition.)

REMARQUE Ces accessoires peuvent différer de ceux illustrés ici. L’utilisateur doit utiliser des câbles interface blindés (câble D-sub 15 broches, câble DVI-D), avec cœur en ferrite pour assurer la conformité standard du produit.

Connexion du moniteur Avant de mettre en service le moniteur, assurez-vous qu'il est éteint, et que le l'ordinateur et les autres périphériques sont également éteints.

Installation du socle (A type)

1. Placez le moniteur écran vers le bas sur un linge doux.

Insérez la base du socle dans le

l’appareil dans la direction indiquée sur le schéma ci-dessous. Assurez-vous de le poussez jusqu’à entendre un « clic ».

Corps du socle dans la direction indiquée ci-dessous.

Corps du socle Base du socle

4. Avec une pièce, tournez la vis dans le sens des aiguilles d'une montre pour la serrer au dos de la base support.

5. Une fois l’assemblage du socle terminé, relevez le moniteur délicatement et tournez-le face à vous. Important Cette illustration présente un modèle de connexion général. Votre moniteur peut être différent de celui présenté ici. Ne transportez pas le moniteur en le maintenant la tête en bas par le socle. Il risque de tomber et de s'endommager, ou bien de vous blesser le pied.

Connexion du moniteur Démontez le socle

l’appareil dans la direction indiquée sur le schéma ci-dessous. Assurez-vous de le poussez jusqu’à entendre un « clic ».

Corps du socle dans la direction indiquée ci-dessous.

4. Tournez la vis vers la droite pour fixer le Stand Body (corps du pied) sur le Stand Base(base du pied).

Vis Tournez la vis à l'aide de l'outil.

5. Une fois l’assemblage du socle terminé, relevez le moniteur délicatement et tournez-le face à vous. Important Cette illustration présente un modèle de connexion général. Votre moniteur peut être différent de celui présenté ici. Ne transportez pas le moniteur en le maintenant la tête en bas par le socle. Il risque de tomber et de s'endommager, ou bien de vous blesser le pied.

Connexion du moniteur Démontez le socle

Placez un coussin ou un chiffon

mouillé sur une surface plate.

le bas sur le coussin ou le chiffon mouillé.

3.Enlever le corps de support et la base

4.Utiliser une pièce de monnaie au dos de la

de support du produit en sens correct dans la graphique montrée.

base de support et tourner le vis en sens inverse des aiguilles d’une montre pour le relâcher.

Connexion du moniteur Avant de mettre en service le moniteur, assurez-vous qu'il est éteint, et que le l'ordinateur et les autres périphériques sont également éteints.

Installation du socle (B type)

1. Placez le moniteur écran vers le bas sur un linge doux.

le bas sur le coussin ou le chiffon mouillé.

mouillé sur une surface plate.

3.En poussant la clenche dedans,prenez la base du socle du corps.

Connexion du moniteur Avant de mettre en service le moniteur, assurez-vous qu'il est éteint, et que le l'ordinateur et les autres périphériques sont également éteints.

Installation du socle (C type)

1. Placez le moniteur écran vers le bas sur un linge doux.

le bas sur le coussin ou le chiffon mouillé.

mouillé sur une surface plate.

3.Pour séparer le Stand Body (corps du pied) et le Stand Base (base du pied), dépliezl'outil et tournez la vis vers la gauche.

Connexion du moniteur Avant de mettre en service le moniteur, assurez-vous qu'il est éteint, et que le l'ordinateur et les autres périphériques sont également éteints.

Positionnement de votre écran -Après l’installation, réglez l'angle comme indiqué cidessous.

1. Ajustez la position de l'écran selon vos préférences pour une utilisation optimale. Inclinaison du socle : -5˚ à 15˚

Ne pas toucher ou ne pas appuyez sur l'écran lorsque vous réglez l'angle du moniteur. Lorsque vous réglez l’angle de l'écran, veillez à ne pas placer vos doigts entre la partie supérieure du moniteur et le socle. Vous risquez de vous blesser les doigts.

ERGONOMIE Il est recommandé d'incliner le moniteur vers l'avant d'un angle qui ne doit pas excéder 5 degrés afin de garder une position ergonomique et confortable.

E1941T/E2041T/E2241T/E2341T/E2441T

Se connecter au PC 1. Avant d'installer le moniteur, assurez-vous que le moniteur, le système informatique, et les autres périphériques connectés ne sont pas alimentés.

2. Assurez vous d’éteindre l’ordinateur et le produit. Raccordez le câble d'entrée du signal 1 et le cordon d'alimentation 2 dans cet ordre, puis vissez les vis du câble de signal. A Raccordez le câble DVI-D (signal numérique) B Raccordez le câble D-sub (signal analogique)

REMARQUE La vue arrière de l'appareil est volontairement simplifiée. Elle représente un modèle général ; il se peut que votre moniteur soit différent.

À l'aide d'un connecteur de câble d'entrée DSub pour Macintosh :

Adaptateur pour Macintosh Avec les ordinateurs Apple Macintosh, un adaptateur est nécessaire pour passer du connecteur VGS D-sub haute densité à 15 broches sur 3 rangées du câble fourni au connecteur à 15 broches sur 2 rangées.

Variable suivant le modèle.

Connectez le câble d'entrée du signal et fixezle en le faisant tourner dans le sens de la flèche comme illustré sur la figure.

3. Appuyez sur la touche marche/arrêt du panneau avant pour allumer le moniteur. Un fois le moniteur allumé, la fonction d'autoréglage de l'image est exécutée automatiquement. (En mode analogique uniquement.)

REMARQUE ‘Self Image Setting Function’ ('Réglage automatique de l'image'): Cette fonction fournit à l'utilisateur des réglages d'écran optimaux. Lorsque l'utilisateur connecte le moniteur pour la première fois, cette fonction règle automatiquement l'écran aux réglages optimaux sur des signaux d'entrée individuels. Fonction ‘AUTO’: Lorsque vous rencontrez des problèmes, comme une image trouble, des lettres troubles, du scintillement ou une image déformée lors de l’utilisation du dispositif ou après avoir changé la résolution de l’écran, appuyez sur le bouton de réglage automatique AUTO pour améliorer la résolution.

Se connecter au PC 1. Avant d'installer le moniteur, assurez-vous que le moniteur, le système informatique, et les autres périphériques connectés ne sont pas alimentés.

2. Assurez vous d’éteindre l’ordinateur et le produit. Raccordez le câble d'entrée du signal 1 et le cordon d'alimentation 2 dans cet ordre, puis vissez les vis du câble de signal. A Raccordez le câble D-sub (signal analogique)

REMARQUE La vue arrière de l'appareil est volontairement simplifiée. Elle représente un modèle général ; il se peut que votre moniteur soit différent.

À l'aide d'un connecteur de câble d'entrée DSub pour Macintosh :

Adaptateur pour Macintosh Avec les ordinateurs Apple Macintosh, un adaptateur est nécessaire pour passer du connecteur VGS D-sub haute densité à 15 broches sur 3 rangées du câble fourni au connecteur à 15 broches sur 2 rangées.

Variable suivant le modèle.

Connectez le câble d'entrée du signal et fixezle en le faisant tourner dans le sens de la flèche comme illustré sur la figure.

3. Appuyez sur la touche marche/arrêt du panneau avant pour allumer le moniteur. Un fois le moniteur allumé, la fonction d'autoréglage de l'image est exécutée automatiquement.

REMARQUE ‘Self Image Setting Function’ ('Réglage automatique de l'image'): Cette fonction fournit à l'utilisateur des réglages d'écran optimaux. Lorsque l'utilisateur connecte le moniteur pour la première fois, cette fonction règle automatiquement l'écran aux réglages optimaux sur des signaux d'entrée individuels. Fonction ‘AUTO’: Lorsque vous rencontrez des problèmes, comme une image trouble, des lettres troubles, du scintillement ou une image déformée lors de l’utilisation du dispositif ou après avoir changé la résolution de l’écran, appuyez sur le bouton de réglage automatique AUTO pour améliorer la résolution.

Fonctions du panneau de commande Commandes du panneau

Energy saving

Utiliser le bouton pour entrer dans le menu SUPER ENERGY SAVING. Pour plus d'informations, reportez-vous page 20.

Réglage automatique d'imagent

Lors de l’ajustage des installations de votre écran, appuyer toujours sur le bouton AUTO sur MONITOR SETUP OSD.(En mode analogique uniquement.) Cette option permet de régler automatiquement l'affichage suivant la résolution en cours. Le meilleur mode d'écran est E1941T/E1941S : 1366 x 768 E2041T/E2041S : 1600 x 900 E2241T/E2241S/E2341T/E2441T: 1920 x 1080

Bouton INPUT (Source Touche Chaude)

Lorsque deux signaux d'entrée sont raccordés, vous pouvez sélectionner le signal d'entrée (D-Sub/DVI) de votre choix. Lorsqu'un seul signal est raccordé, il est détecté automatiquement. L'option sélectionnée par défaut est DSub. (E1941T/E2041T/E2241T/E2341T/E2441T uniquement)

Touche marche/arrêt et indicateur de mise sous tension

Ce bouton permet d'allumer et d'éteindre le moniteur. Lors que l’écran marche (mode de marche), l’indicateur brille en bleu, lors que l’écran est en dormance , l’indicateur étincèle en bleu.

Réglages du menu à l'écran (OSD) Réglage de l'affichage Grâce au système de menu à l'écran OSD, vous pouvez en quelques instants régler la taille de l'image, sa position, ainsi que d'autres paramètres. Le bref exemple ci-dessous vous permettra de vous familiariser avec ces commandes. La section qui suit définit dans ses lignes générales le fonctionnement des réglages et des sélections que vous pouvez effectuer avec l'OSD. Pour effectuer des réglages dans l'OSD, procédez comme suit :

Appuyer sur tout Bouton, le menu principal d’OSD du menu principal apparaît.

Pour accéder au contrôle, utiliser les Boutons correspondants.

Utilisez les Boutons / / pour régler l'image au niveau souhaité. Utilisez le Bouton pour sélectionner d'autres éléments de sous-menu.

Appuyer sur le Bouton EXIT pour quitter OSD.

Sélection et réglage de l'OSD Le tableau ci-dessous détaille les menus de commande, de réglage et de paramétrage de l'OSD.

DSUB : Entrée D-SUB (Signal analogique)

DVI-D : Entrée DVI-D (Signal numérique)

Luminosité

Réglage de la luminosité de l'écran

Format original

Permet d'ajuster la taille d'image

Réinitialisation

Démarrer la fonction SUPER ENERGY SAVING.

Fermer la fonction SUPER ENERGY SAVING.

Initialiser SUPER ENERGY SAVING et installer au mode “OFF” .

REMARQUE L'ordre des icônes est différent suivant le modèle (17~22).

Sélection et réglage de l'OSD Menu principal

Réglage de la luminosité de l'écran.

Passe en mode grand écran en fonction du signal d'image en entrée.

ORIGINAL Change le ratio du signal d’image d’input à l’original. * Cette fonction fonctionne seule quand la résolution d’input est inférieure au ratio de l’écran de contrôle (16:9).

Sélection de la couleur de votre choix. • CHAUD : Mettre l’écran en coloris chauds. • MOYEN : Mettre l’écran en demi-teinte. • FROID: Mettre l’écran en coloris froids.

ROUGE Définissez vos propres niveaux de couleur rouge. VERT Définissez vos propres niveaux de couleur verte. BLEU Définissez vos propres niveaux de couleur bleue.

Exit : Exit (Quitter) : Déplacer : Sélectionner un autre sous-menu

Sélection et réglage de l'OSD Menu principal

Réglage du contraste de l'écran.

Choix de la langue d'affichage des noms des commandes.

Retour à toutes les valeurs d'usine sauf pour le paramètre "LANGUE". Appuyez sur la touche pour réinitialiser immédiatement.

Exit : Exit (Quitter) : Déplacer : Sélectionner un autre sous-menu

Sélection et réglage de l'OSD Maintenant que vous connaissez la procédure de sélection et de réglage des éléments à l'aide du système OSD, voici la liste de tous les icônes (ainsi que leur nom et description) présents dans le menu OSD.

Appuyez sur le bouton SUPER ENERGY SAVING et le menu principal du menu OSD apparaît.

Exit (Quitter) Déplacer Revenir à la sélection des sous-menus

REMARQUE Les langues du menu à l'écran (OSD) peuvent être différentes de celles du manuel.

Sélection et réglage de l'OSD Menu principal

Description Démarrer la fonction SUPER ENERGY SAVING. Quand la valeur d’installation courante est ON, la couleur de SUPER SAVING est verte.

Fermer la fonction SUPER ENERGY SAVING. Maintenant le moniteur est de la fonction LED SAVING. Quand la valeur d’installation courante est OFF, la couleur de SUPER SAVING est grise.

REINIT Eliminer les valeurs de REDUCTION DE IALISE L’ENERGIE TOTALE et REDUCTION

Led saving

Les données d’économie dépendent du Panneau. De cette raison, ces valeurs devraient être différentes par panneau et par vendeur de panneau. LG accumule ces valeurs en utilisant la fonction intégrée en 10 minutes du signal vidéo de radiodiffusion. LED SAVING indique combien de puissance peut être économisée en utilisant le Panneau WLED au lieu du panneau CCFL. SUPER SAVING indique combien de puissance peut être économisée de plus en utilisant la fonction de SUPER ENERGY SAVING.

Résolution des problèmes Avant de demander une intervention, vérifiez les points suivants.

Absence d'image ● Le cordon d'alimentation du • Vérifiez le branchement du cordon moniteur est-il branché ? d'alimentation à la prise secteur. ● La diode témoin d'alimentation est-elle allumée ?

• Appuyez sur le bouton de mise sous tension.

● Est-ce que l’indicateur d’alimentation clignote?

• Si le moniteur est en mode d'économie d'énergie, bougez la souris ou appuyez sur une touche du clavier. L'image doit alors réapparaître. • Allumez le PC.

● L'écran affiche-t-il le message "COUPURE"?

• Ce message apparaît lorsque le signal du PC (émis par la carte vidéo) est déphasé par rapport à la fréquence horizontale ou verticale du moniteur. Reportez-vous à la section 'Spécifications' du manuel pour reconfigurer le moniteur.

● L'écran affiche-t-il le message "VERIF

Signal"?

• Ce message apparaît lorsque le câble vidéo reliant votre PC au moniteur est débranché. Vérifiez le câble et essayez à nouveau.

L'écran affiche-t-il le message "OSD VERROUILLAGE"? ● Le message “OSD

Verrouillage”

s'affiche-t-il lorsque vous appuyez sur le bouton MENU ?

• Vous pouvez protéger les paramètres de commande actuels afin qu'ils ne soient pas modifiés par inadvertance. Vous pouvez déverrouiller les commandes du menu à l’écran en appuyant sur la bouton MENU pendant plusieurs secondes. Le message "OSD DÉVERROUILLAGE" devrait apparaître. 23

Résolution des problèmes L'image ne s'affiche pas correctement ● L'image est mal positionnée

• Appuyez sur le bouton AUTO pour régler automatiquement l'image de façon idéale.

● Des barres ou des bandes verticales apparaissent en arrière-plan.

• Appuyez sur le bouton AUTO pour régler automatiquement l'image de façon idéale.

● Un bruit numérique horizontal est visible, ou les caractères ne sont pas clairs.

• Appuyez sur le bouton AUTO pour régler automatiquement l'image de façon idéale. • Dans Panneau de configuration --> Affichage --> Paramètres, choisissez la résolution d'écran conseillée ou réglez l'image de façon appropriée. Paramétrez les options de couleur sur 24 bits (vraies couleurs) ou supérieur.

IMPORTANT Dans Panneau de configuration --> Affichage --> Paramètres, vérifiez si la fréquence ou la résolution a changé. Si tel est le cas, réglez à nouveau la carte vidéo sur la résolution recommandée. Si la résolution recommandée (la résolution optimale) n’est pas sélectionnée, les caractères peuvent apparaître flous, et l’écran peut être obscurci, tronqué ou partial.) La méthode de configuration peut différer selon l'ordinateur et le système d'exploitation utilisé, et la résolution mentionnée ci-dessus peut ne pas être prise en charge par la carte vidéo. Le cas échéant, contactez le fabricant de l'ordinateur ou de la carte vidéo.

Résolution des problèmes L'image ne s'affiche pas correctement • Vérifiez la connexion du câble de signal. Utilisez ● Il n'y a qu'une seule couleur à l'écran ou les un tournevis pour le serrer si nécessaire. • Assurez-vous que la carte vidéo est correctement couleurs ne sont pas installée dans son emplacement. normales. • Paramétrez les options de couleur sur 24 bits (vraies couleurs) ou supérieur dans Panneau de configuration -- Paramètres. ● L'écran clignote.

• Vérifiez si l'écran est en mode entrelacé. Si tel est le cas, passez à la résolution recommandée.

L'écran affiche-t-il le message "Moniteur non reconnu, moniteur Plug&Play (VESA DDC)" trouvé ? ● Avez-vous installé le pilote d'affichage ?

• Assurez-vous d'installer les pilotes d'affichage à partir de la disquette ou du CD fourni avec le moniteur. Vous pouvez aussi télécharger le pilote à partir de notre site Web : http://www.lg.com. • Vérifiez que la carte vidéo prend en charge la fonction Plug&Play.

Écran plat LCD TFT à matrice active de 47,0 cm (18,5 pouces) Traitement anti-éblouissement Diagonale visible : 47,0 cm 0,300 mm x 0,300 mm (Pas de masque)

Fréquence horiz. Fréquence vertic. Forme

30 kHz à 61 kHz (Automatique) 56 Hz à 75 Hz (Automatique) Synchro. Séparée, Numérique

Connecteur D-Sub à 15 broches Connecteur DVI - D (Numérique) RVB analogique (0,7 Vp-p/75 ohm), Numérique

VESA 1366 x 768 @ 60 Hz VESA 1366 x 768 @ 60 Hz

DDC 2B(Analogique,Numérique)

Mode activé Mode veille Mode arrêt

Largeur Hauteur Profondeur

44,30 cm ( 17,44 pouces ) 35,00 cm ( 13,78 pouces ) 16,60 cm ( 6,54 pouces )

44,30 cm ( 17,44 pouces ) 28,50 cm ( 11,22 pouces ) 5,5 cm ( 2,16 pouces )

Poids (hors conditionnement 2,8 kg ( 6,17 livres )

Inclinaison du socle : -5˚ à 15˚

AC 100 - 240 V~ 50 / 60 Hz 0,8 A

Conditions de fonctionnement Température 10 ° C à 35 ° C Humidité 10 % à 80% sans condensation Conditions de stockage Température Humidité

-20 ° C à 60 ° C 5 % à 90 % sans condensation

REMARQUE Les informations du présent document sont passibles de modification sans préavis.

Écran plat LCD TFT à matrice active de 47,0 cm (18,5 pouces) Traitement anti-éblouissement Diagonale visible : 47,0 cm 0,300 mm x 0,300 mm (Pas de masque)

Pour séparer le stand body (corps du

pied) et le Stand Base (base du pied), dépliezl'outil et tournez la vis vers la gauche.

de support du produit en sens correct dans la graphique montrée.

En poussant la clenche dedans ,prenez

la base du socle du corps.

Installation de la plaque de fixation murale 3. Installation de la plaque de fixation murale. Plaque de fixation murale (vendue séparément) Type de fixation murale ou avec socle adaptable à la plaque de fixation murale. Pour de plus amples informations, reportez-vous au guide d’installation fourni avec la plaque de fixation murale (vendue séparément).

< Dimensions de la surface de montage des vis > Espacement des trous : 75 mm x 75 mm

Fixation de sécurité Kensington Relié à un câble de blocage vendu séparément dans tout magasin informatique.

REMARQUE Compatibilité VESA uniquement par rapport aux dimensions de la surface de montage et aux spécifications des vis de montage. Utilisez la norme VESA ci-dessous. * 784,8 mm et moins (30,9 pouce) - Épaisseur de la plaque de montage mural : 2,6 mm - Vis : 4,0 mm x pas 0,7 mm x longueur 10 mm * 787,4 mm et plus (31,0 pouce) - Utilisez les vis et la plaque de montage mural conformes à la norme VESA.

Veuillez lire les consignes de sécurité avant d’utiliser le produit. Conser vez le manuel d’utilisation (CD) à p o r té e de main pour vous y référer ultérieurement. Le modèle et numéro de série ce POSTE sont situés à l’arrière ou sur un côté du POSTE. Reportez-les ci-dessous au cas où vous devriez être dépanné.
