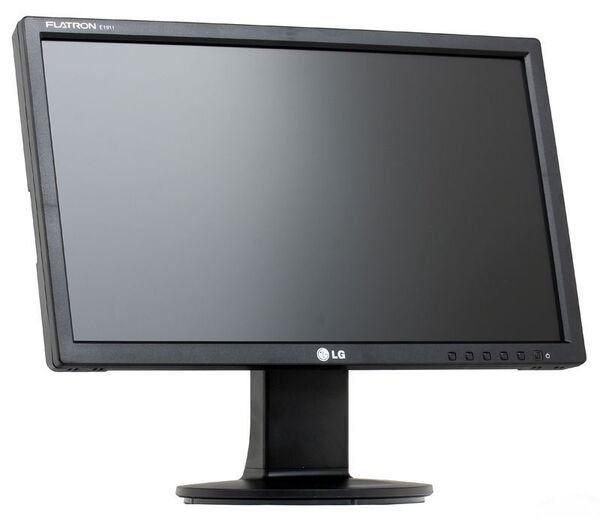

Mode d'emploi LG Moniteur LCD LED 18,5 pouces (46cm), VGA.

Modèles de moniteurs lcd

E1911T E1911S E2211T E2211S E2411T

Mesures de sécurité Veuillez lire avec attention ces mesures de sécurité avant d’utiliser le produit. Avertissement

Un manquement au respect de ces avertissements peut entraîner la mort, des blessures graves ou endommager le produit ou d’autres biens.

Précautions relatives à l’alimentation électrique Avertissement Utilisez uniquement le cordon d’alimentation fourni avec l’unité, ou provenant d’un autre fabricant agréé. - Un manquement à cette instruction peut entraîner un incendie, un choc électrique ou endommager le produit. Utilisez uniquement des prises et des fiches correctement reliées à la terre. - Dans le cas contraire, vous pourriez vous électrocuter ou vous blesser. Le produit pourrait également être endommagé. N’utilisez pas une prise endommagée ou lâche. - Ceci pourrait causer un choc électrique ou un incendie. Utilisez l’écran uniquement avec une source d’alimentation (tension) conforme aux spécifications indiquées. - Dans le cas contraire, le produit pourrait être endommagé, un incendie pourrait se produire ou vous pourriez être électrocuté. Si vous n’êtes pas certain du type d’alimentation que vous avez, consultez un électricien agréé. En présence de tonnerre et d’éclairs, il est très dangereux de toucher le cordon d’alimentation ou les câbles de signaux. - Ceci pourrait causer un choc électrique. Ne branchez pas plusieurs cordons d’alimentation, appareils électriques et radiateurs électriques à une seule prise murale. Utilisez un bloc d’alimentation muni d’une broche de mise à la terre, conçu exclusivement pour être utilisé avec du matériel informatique. - Un incendie pourrait se déclencher par surchauffe. Ne touchez pas le cordon d’alimentation avec des mains mouillées. En outre, si les broches de la prise sont mouillées ou recouvertes de poussières, essuyez complètement la prise ou essuyez la poussière avant de la brancher. - Vous pourriez vous électrocuter en raison de l’humidité excessive. Si vous ne prévoyez pas d’utiliser le produit pendant une longue période, débranchez le cordon d’alimentation du produit. - L’accumulation de poussière peut causer un incendie, l’altération de l’isolation peut entraîner une fuite électrique, un choc électrique ou un incendie. Insérez fermement la prise afin q

Mesures de sécurité Précautions lors de l’installation du produit Avertissement Eloignez l’appareil des sources de chaleurs comme les radiateurs électriques, réchauds et autres flammes ouvertes. - Il existe un risque de choc électrique, d’incendie, de dysfonctionnement ou de déformation. Gardez le matériau anti-humidité et l’emballage vinyle hors d’atteinte des enfants. - Le matériau anti-humidité est dangereux en cas d’ingestion. En cas d’ingestion, forcez l’individu à régurgiter et rendez-vous à l’hôpital le plus proche. De plus, l’emballage vinyle peut entraîner la suffocation. Maintenez-le hors d’atteinte des enfants. Ne posez pas d’objets lourds sur le produit, ne vous asseyez pas dessus. - Si le produit s’effondre ou tombe, vous pourriez vous blesser. Les enfants doivent être particulièrement attentifs. Ne laissez pas les câbles d’alimentation ou des signaux sur le sol :une personne pourrait trébucher dessus. - Le passant pourrait trébucher, ce qui pourrait entraîner un risque de choc électrique, d’incendie, de panne du produit ou de blessure. Installez le produit dans un endroit net et sec. Ne l’utilisez pas près d’une source d’eau. - La poussière et l’humidité peuvent causer un choc électrique, un incendie ou endommager le produit. N’ajoutez pas d’accessoires qui n’ont pas été conçus pour cet écran. Si vous sentez une fumée ou d’autres odeurs, ou entendez un son inhabituel provenant du produit, débranchez-le et contactez le service après-vente. - Si vous continuez à utiliser le produit sans prendre de mesures appropriées, il y a un risque de choc électrique ou d’incendie. Si vous avez fait tomber le produit ou si le boîtier est cassé, éteignez le produit et débranchez le cordon d’alimentation. - Si vous continuez à utiliser le produit sans prendre de mesures appropriées, il y a un risque de choc électrique ou d’incendie. Contactez le service après-vente. Ne faites pas tomber d’objet, ne frappez pas le produit. Ne jetez aucun jouet ni autre objet vers le prod

Précautions pour le déplacement du produit Avertissement Assurez-vous d’éteindre le produit. - Vous pourriez vous électrocuter ou endommager le produit. Assurez-vous de retirer tous les câbles avant de déplacer le produit. - Vous pourriez vous électrocuter ou endommager le produit. Lorsque vous soulevez ou déplacez le produit, ne le tenez pas à l’envers, par le pied. - Le produit pourrait tomber et entraîner des dommages ou une blessure.

Mesures de sécurité Ne cognez pas le produit lors de son déplacement. - Vous pourriez vous électrocuter ou endommager le produit. Assurez-vous que le panneau est tourné vers l’avant et que vous le tenez avec les deux mains. - Si vous faites tomber le produit, le produit endommagé peut entraîner choc électrique ou d’incendie. Contactez un centre de service après-vente agréé pour la réparation. Ne placez pas le produit tourné vers le bas. - Ceci pourrait endommager l’écran à cristaux liquides TFT.

Précautions lors de l’utilisation/nettoyage du produit Avertissement Ne tentez pas de démonter, réparer ou modifier le produit vous-même. - Il existe un risque d’incendie ou de choc électrique. - Contactez le service après vente pour la réparation. Pour nettoyer le produit, débranchez le cordon de secteur et frotter doucementavec un chiffon doux pour prévenir toute éraflure. Ne nettoyez pas avec un chiffonhumide et ne pulvérisez ni eau ni autres liquides directement sur le produit. Unedécharge électrique peut se produire. (N’employez pas de produits chimiques telsque le benzène, les diluants pour peinture ou l'alcool) Eloignez le produit de toute source d’eau. - Il existe un risque d’incendie ou d’accident électrique. Évitez l'humidité et les températures élevées. Ne placez pas, n’entreposez pas de substances inflammables à proximité du produit. - Il existe un danger d’explosion ou d’incendie. Maintenez le produit propre à tout instant. Adoptez une position confortable et naturelle lorsque vous travaillez pour relaxer les muscles. Faites des pauses régulières lorsque vous travaillez avec le produit pour une longue période. N’appuyez pas sur le panneau avec la main ou un objet pointu comme un ongle, un stylo, un crayon, ne le rayez pas. Maintenez une distance avec le produit et reposez-vous de temps en temps. - Votre vision pourrait être affaiblie si vous regardez le produit de trop près ou pendant trop longtemps. Réglez la résolution appropriée en vous reportant au guide de l’utilisateur. - Votre vision peut être altérée. Conservez les petits accessoires hors d’atteinte des enfants. Laisser une image fixe sur l’écran pour une longue période peut endommager l’écran et entrainer une brûlure d’image. Assurez-vous d’utiliser l’économiseur d’écran sur le produit. Les brûlures d’images et les problèmes liés ne sont pas couverts par la garantie de ce produit. Vaporisez de l'eau sur un chiffon doux 2 à 4 fois, puis utilisez-le pour nettoyer lecadre. Essuyez toujours dans le

Elimination N’éliminez pas ce produit avec le reste des déchets ménagers. L’élimination de ce produit doit se faire en respect de la réglementation des autorités locales.

NOTE Ce fabricant n’est pas responsible pour toute interférence de radio ou de TV provoqué par les modifications non autorisées à cet équipement. Les modifications comme ça pourraient invalider l’autorité de l’usager pour opérer l’équipement. NOTE Cet équipement a été testé et trouvé pour être correspondre aux limites pour un appareil numérique de la classe B, respectant la partie 15 des règles FCC. Ces limites sont désignées pour offrir la protection raisonnable contre l’interférence nuisable dans une installation résidentielle. Cet équipement génère, utilise et peut radier l’énergie de la fréquence de radio et, si ce n’est pas installé et utilisé en conformité avec les instructions, peut provoquer l’interférence nuisible aux communications de radio. Pourtant, il n’y pas de garantie que l’interférence ne va pas se passer dans une installation particulier. Si cet équipement provoque en fait l’interférence nuisible à la réception de radio ou de télévision, qui peut être déterminé par l’allumage ou la fermeture de l’équipement, l’usager est encouragé d’essayer à corriger l’interférence par une ou plus de ces mesures suivantes : – Réorienter ou deplacer l’antenne de réception. – Augmenter la séparation entre l’équipement et le récepteur. – Connecter l’équipement dans une sortie ou un circuit différent que celui auquel le récepteur est connecté. – Consulter le distributeur ou un technicien de radio/TV expérimenté pour l’aide. NOTE Pour les écrans avec les collerettes brillantes, l’usager devrait considérer la pose de l’écran comme la collerette peut provoquer des réflexions de la lumière à proximité et des surfaces brillantes.

Accessoires !!! Merci d’avoir choisi un produit LGE !!! Vérifiez que les éléments suivants sont bien inclus avec votre moniteur. S’il manque des éléments, contactez votre revendeur.

Manuel/fiches d’utilisation

Câble d’interface DVI-D (E1911T/E2211T/E2411T uniquement) (Cette fonction n’est pas disponible dans tous les pays.)

Cordon d’alimentation (En fonction du pays)

Câble d’interface D-Sub 15 broches (Ce câble d’interface peut être connecté au produit avant son expédition.)

Support pour câble (E1911T/E1911S uniquement)

REMARQUE Ces accessoires peuvent différer de ceux illustrés ici. L’utilisateur doit utiliser des câbles interface blindés (câble D-sub 15 broches, câble DVI-D), avec cœur en ferrite pour assurer la conformité standard du produit.

Connexion du moniteur Avant de mettre en service le moniteur, assurez-vous qu'il est éteint, et que le l'ordinateur et les autres périphériques sont également éteints.

1. Placez le moniteur écran vers le bas sur un linge doux.

Insérez la base du socle dans le

l’appareil dans la direction indiquée sur le schéma ci-dessous. Assurez-vous de le poussez jusqu’à entendre un « clic ».

Corps du socle dans la direction indiquée ci-dessous.

Pivotez la structure Corps du socle

4. Serrez le verrou de base dans le sens perpendiculaire.

5. Une fois l’assemblage du socle terminé, relevez le moniteur délicatement et tournez-le face à vous. Important Cette illustration présente un modèle de connexion général. Votre moniteur peut être différent de celui présenté ici. Ne transportez pas le moniteur en le maintenant la tête en bas par le socle. Il risque de tomber et de s'endommager, ou bien de vous blesser le pied.

Connexion du moniteur Démontez le socle

Placez l’antérieur du moniteur vers le

mouillé sur une surface plate.

bas sur le coussin ou le chiffon mouillé.

3. Changez le verrou sur le produit comme illustré ci-dessous et tournez-le dans le sens de la flèche.

Si vous ne pouvez pas retirer le socle même si la tête de verrouillage est en position déverrouillé, poussez la tête indiquée vers le bas et réessayez.

Connexion du moniteur 4. Tirez sur le socle pour le retirer.

5. Appuyer sur le bouton PUSH (POUSSER) permet de retirer la Corps du socle du Pivotez la structure.

Attention: Vous pouvez vous blesser le doigt.

Connexion du moniteur Avant de mettre en service le moniteur, assurez-vous qu'il est éteint, et que le l'ordinateur et les autres périphériques sont également éteints.

Positionnement de votre écran -Après l’installation, réglez l'angle comme indiqué cidessous.

1. Ajustez la position de l'écran selon vos préférences pour une utilisation optimale. Inclinaison du socle : -5˚ à 15˚

Ne pas toucher ou ne pas appuyez sur l'écran lorsque vous réglez l'angle du moniteur. Lorsque vous réglez l’angle de l'écran, veillez à ne pas placer vos doigts entre la partie supérieure du moniteur et le socle. Vous risquez de vous blesser les doigts.

ERGONOMIE Il est recommandé d'incliner le moniteur vers l'avant d'un angle qui ne doit pas excéder 5 degrés afin de garder une position ergonomique et confortable.

Se connecter au PC 1. Avant d'installer le moniteur, assurez-vous que le moniteur, le système informatique, et les autres périphériques connectés ne sont pas alimentés.

2. Assurez vous d’éteindre l’ordinateur et le produit. Raccordez le câble d'entrée du signal 1 et le cordon d'alimentation 2 dans cet ordre, puis vissez les vis du câble de signal. A Raccordez le câble DVI-D (signal numérique) B Raccordez le câble D-sub (signal analogique)

REMARQUE La vue arrière de l'appareil est volontairement simplifiée. Elle représente un modèle général ; il se peut que votre moniteur soit différent.

À l'aide d'un connecteur de câble d'entrée DSub pour Macintosh :

Adaptateur pour Macintosh Avec les ordinateurs Apple Macintosh, un adaptateur est nécessaire pour passer du connecteur VGS D-sub haute densité à 15 broches sur 3 rangées du câble fourni au connecteur à 15 broches sur 2 rangées.

Variable suivant le modèle. Connectez le câble d'entrée du signal et fixezle en le faisant tourner dans le sens de la flèche comme illustré sur la figure.

Signa numérique DVI-D (Cette fonction n'est pas disponible dans tous les pays)

3. Appuyez sur la touche marche/arrêt du panneau avant pour allumer le moniteur. Un fois le moniteur allumé, la fonction d'autoréglage de l'image est exécutée automatiquement. (En mode analogique uniquement.)

REMARQUE ‘Self Image Setting Function’ ('Réglage automatique de l'image'): Cette fonction fournit à l'utilisateur des réglages d'écran optimaux. Lorsque l'utilisateur connecte le moniteur pour la première fois, cette fonction règle automatiquement l'écran aux réglages optimaux sur des signaux d'entrée individuels. Fonction ‘AUTO’: Lorsque vous rencontrez des problèmes, comme une image trouble, des lettres troubles, du scintillement ou une image déformée lors de l’utilisation du dispositif ou après avoir changé la résolution de l’écran, appuyez sur le bouton de réglage automatique AUTO pour améliorer la résolution.

Se connecter au PC 1. Avant d'installer le moniteur, assurez-vous que le moniteur, le système informatique, et les autres périphériques connectés ne sont pas alimentés.

2. Assurez vous d’éteindre l’ordinateur et le produit. Raccordez le câble d'entrée du signal 1 et le cordon d'alimentation 2 dans cet ordre, puis vissez les vis du câble de signal. A Raccordez le câble D-sub (signal analogique)

REMARQUE La vue arrière de l'appareil est volontairement simplifiée. Elle représente un modèle général ; il se peut que votre moniteur soit différent.

À l'aide d'un connecteur de câble d'entrée DSub pour Macintosh :

Adaptateur pour Macintosh Avec les ordinateurs Apple Macintosh, un adaptateur est nécessaire pour passer du connecteur VGS D-sub haute densité à 15 broches sur 3 rangées du câble fourni au connecteur à 15 broches sur 2 rangées.

Variable suivant le modèle. Connectez le câble d'entrée du signal et fixezle en le faisant tourner dans le sens de la flèche comme illustré sur la figure.

3. Appuyez sur la touche marche/arrêt du panneau avant pour allumer le moniteur. Un fois le moniteur allumé, la fonction d'autoréglage de l'image est exécutée automatiquement.

REMARQUE ‘Self Image Setting Function’ ('Réglage automatique de l'image'): Cette fonction fournit à l'utilisateur des réglages d'écran optimaux. Lorsque l'utilisateur connecte le moniteur pour la première fois, cette fonction règle automatiquement l'écran aux réglages optimaux sur des signaux d'entrée individuels. Fonction ‘AUTO’: Lorsque vous rencontrez des problèmes, comme une image trouble, des lettres troubles, du scintillement ou une image déformée lors de l’utilisation du dispositif ou après avoir changé la résolution de l’écran, appuyez sur le bouton de réglage automatique AUTO pour améliorer la résolution.

Connexion du moniteur Utiliser le support de câble (Cette caractéristique n’est pas disponible à tous les modes.) E1911T

Energy saving

Utiliser le bouton pour entrer dans le menu SUPER ENERGY SAVING. Pour plus d'informations, reportez-vous page 20.

Réglage automatique d'imagent

Lors de l’ajustage des installations de votre écran, appuyer toujours sur le bouton AUTO sur MONITOR SETUP OSD.(En mode analogique uniquement.) Cette option permet de régler automatiquement l'affichage suivant la résolution en cours. Le meilleur mode d'écran est E1911T/E1911S : 1366 x 768 E2211T/E2211S/E2411T: 1920 x 1080

Bouton INPUT (Source Touche Chaude)

Lorsque deux signaux d'entrée sont raccordés, vous pouvez sélectionner le signal d'entrée (D-Sub/DVI) de votre choix. Lorsqu'un seul signal est raccordé, il est détecté automatiquement. L'option sélectionnée par défaut est DSub. (E1911T/E2211T/E2411T uniquement)

Touche marche/arrêt et indicateur de mise sous tension

Ce bouton permet d'allumer et d'éteindre le moniteur. L’indicateur de puissance reste blanc si l’écran est fonctionnant proprement ( Mode Allumer ). Si l’écran est au monde Dormir (Economie d’énergie), l’indicateur de puissance est blanc en clignotant.

Réglages du menu à l'écran (OSD) Réglage de l'affichage Grâce au système de menu à l'écran OSD, vous pouvez en quelques instants régler la taille de l'image, sa position, ainsi que d'autres paramètres. Le bref exemple ci-dessous vous permettra de vous familiariser avec ces commandes. La section qui suit définit dans ses lignes générales le fonctionnement des réglages et des sélections que vous pouvez effectuer avec l'OSD. Pour effectuer des réglages dans l'OSD, procédez comme suit :

Appuyer sur tout Bouton, le menu principal d’OSD du menu principal apparaît.

Pour accéder au contrôle, utiliser les Boutons correspondants.

Utilisez les Boutons / / pour régler l'image au niveau souhaité. Utilisez le Bouton pour sélectionner d'autres éléments de sous-menu.

Appuyer sur le Bouton EXIT pour quitter OSD.

Sélection et réglage de l'OSD Le tableau ci-dessous détaille les menus de commande, de réglage et de paramétrage de l'OSD.

DSUB : Entrée D-SUB (Signal analogique)

DVI-D : Entrée DVI-D (Signal numérique)

Luminosité

Réglage de la luminosité de l'écran

Format original

Permet d'ajuster la taille d'image

Réinitialisation

Démarrer la fonction SUPER ENERGY SAVING.

Fermer la fonction SUPER ENERGY SAVING.

Initialiser SUPER ENERGY SAVING et installer au mode “OFF” .

REMARQUE L'ordre des icônes est différent suivant le modèle (16~22).

Sélection et réglage de l'OSD Maintenant que vous connaissez la procédure de sélection et de réglage des éléments à l'aide du système OSD, voici la liste de tous les icônes (ainsi que leur nom et description) présents dans le menu OSD.

Appuyez sur le bouton MENU et le menu principal du menu OSD apparaît.

Nom de menu Icônes Sousécrans

Exit (Quitter) Régler (augmenter/diminuer) Sélectionner un autre sous-menu Revenir à la sélection des sous-menus

REMARQUE Les langues du menu à l'écran (OSD) peuvent être différentes de celles du manuel.

Sélection et réglage de l'OSD Menu principal

Réglage de la luminosité de l'écran.

Passe en mode grand écran en fonction du signal d'image en entrée.

ORIGINAL Change le ratio du signal d’image d’input à l’original. * Cette fonction fonctionne seule quand la résolution d’input est inférieure au ratio de l’écran de contrôle (16:9).

Sélection de la couleur de votre choix. • CHAUD : Mettre l’écran en coloris chauds. • MOYEN : Mettre l’écran en demi-teinte. • FROID: Mettre l’écran en coloris froids.

ROUGE Définissez vos propres niveaux de couleur rouge. VERT Définissez vos propres niveaux de couleur verte. BLEU Définissez vos propres niveaux de couleur bleue.

Exit : Exit (Quitter) : Déplacer : Sélectionner un autre sous-menu

Sélection et réglage de l'OSD Menu principal

Réglage du contraste de l'écran.

Choix de la langue d'affichage des noms des commandes.

Retour à toutes les valeurs d'usine sauf pour le paramètre "LANGUE". Appuyez sur la touche pour réinitialiser immédiatement.

Exit : Exit (Quitter) : Déplacer : Sélectionner un autre sous-menu

Sélection et réglage de l'OSD Maintenant que vous connaissez la procédure de sélection et de réglage des éléments à l'aide du système OSD, voici la liste de tous les icônes (ainsi que leur nom et description) présents dans le menu OSD.

Appuyez sur le bouton SUPER ENERGY SAVING et le menu principal du menu OSD apparaît.

Exit (Quitter) Déplacer Revenir à la sélection des sous-menus

REMARQUE Les langues du menu à l'écran (OSD) peuvent être différentes de celles du manuel.

Sélection et réglage de l'OSD Menu principal

Description Démarrer la fonction SUPER ENERGY SAVING. Quand la valeur d’installation courante est ON, la couleur de SUPER SAVING est verte.

Fermer la fonction SUPER ENERGY SAVING. Maintenant le moniteur est de la fonction LED SAVING. Quand la valeur d’installation courante est OFF, la couleur de SUPER SAVING est grise.

REINIT Eliminer les valeurs de REDUCTION DE IALISE L’ENERGIE TOTALE et REDUCTION

Led saving

Les données d’économie dépendent du Panneau. De cette raison, ces valeurs devraient être différentes par panneau et par vendeur de panneau. LG accumule ces valeurs en utilisant la fonction intégrée en 10 minutes du signal vidéo de radiodiffusion. LED SAVING indique combien de puissance peut être économisée en utilisant le Panneau WLED au lieu du panneau CCFL. SUPER SAVING indique combien de puissance peut être économisée de plus en utilisant la fonction de SUPER ENERGY SAVING.

Résolution des problèmes Avant de demander une intervention, vérifiez les points suivants.

Absence d'image ● Le cordon d'alimentation du • Vérifiez le branchement du cordon moniteur est-il branché ? d'alimentation à la prise secteur. ● La diode témoin d'alimentation est-elle allumée ?

• Appuyez sur le bouton de mise sous tension.

● Est-ce que l’indicateur d’alimentation clignote?

• Si le moniteur est en mode d'économie d'énergie, bougez la souris ou appuyez sur une touche du clavier. L'image doit alors réapparaître. • Allumez le PC.

● L'écran affiche-t-il le message "COUPURE"?

• Ce message apparaît lorsque le signal du PC (émis par la carte vidéo) est déphasé par rapport à la fréquence horizontale ou verticale du moniteur. Reportez-vous à la section 'Spécifications' du manuel pour reconfigurer le moniteur.

● L'écran affiche-t-il le message "VERIF

Signal"?

• Ce message apparaît lorsque le câble vidéo reliant votre PC au moniteur est débranché. Vérifiez le câble et essayez à nouveau.

L'écran affiche-t-il le message "OSD VERROUILLAGE"? ● Le message “OSD

Verrouillage”

s'affiche-t-il lorsque vous appuyez sur le bouton MENU ?

• Vous pouvez protéger les paramètres de commande actuels afin qu'ils ne soient pas modifiés par inadvertance. Vous pouvez déverrouiller les commandes du menu à l’écran en appuyant sur la bouton MENU pendant plusieurs secondes. Le message "OSD DÉVERROUILLAGE" devrait apparaître. 23

Résolution des problèmes L'image ne s'affiche pas correctement ● L'image est mal positionnée

• Appuyez sur le bouton AUTO pour régler automatiquement l'image de façon idéale.

● Des barres ou des bandes verticales apparaissent en arrière-plan.

• Appuyez sur le bouton AUTO pour régler automatiquement l'image de façon idéale.

● Un bruit numérique horizontal est visible, ou les caractères ne sont pas clairs.

• Appuyez sur le bouton AUTO pour régler automatiquement l'image de façon idéale. • Dans Panneau de configuration --> Affichage --> Paramètres, choisissez la résolution d'écran conseillée ou réglez l'image de façon appropriée. Paramétrez les options de couleur sur 24 bits (vraies couleurs) ou supérieur.

IMPORTANT Dans Panneau de configuration --> Affichage --> Paramètres, vérifiez si la fréquence ou la résolution a changé. Si tel est le cas, réglez à nouveau la carte vidéo sur la résolution recommandée. Si la résolution recommandée (la résolution optimale) n’est pas sélectionnée, les caractères peuvent apparaître flous, et l’écran peut être obscurci, tronqué ou partial.) La méthode de configuration peut différer selon l'ordinateur et le système d'exploitation utilisé, et la résolution mentionnée ci-dessus peut ne pas être prise en charge par la carte vidéo. Le cas échéant, contactez le fabricant de l'ordinateur ou de la carte vidéo.

Résolution des problèmes L'image ne s'affiche pas correctement • Vérifiez la connexion du câble de signal. Utilisez ● Il n'y a qu'une seule couleur à l'écran ou les un tournevis pour le serrer si nécessaire. • Assurez-vous que la carte vidéo est correctement couleurs ne sont pas installée dans son emplacement. normales. • Paramétrez les options de couleur sur 24 bits (vraies couleurs) ou supérieur dans Panneau de configuration -- Paramètres. ● L'écran clignote.

• Vérifiez si l'écran est en mode entrelacé. Si tel est le cas, passez à la résolution recommandée.

L'écran affiche-t-il le message "Moniteur non reconnu, moniteur Plug&Play (VESA DDC)" trouvé ? ● Avez-vous installé le pilote d'affichage ?

• Assurez-vous d'installer les pilotes d'affichage à partir de la disquette ou du CD fourni avec le moniteur. Vous pouvez aussi télécharger le pilote à partir de notre site Web : http://www.lg.com. • Vérifiez que la carte vidéo prend en charge la fonction Plug&Play.

Écran TFT (Thin Film Transistor) à cristaux liquides (LCD) Traitement anti-éblouissement 47,0 cm diagonale visibles (18,5 pouces) 0,300 mm x 0,300 mm (Pas de masque)

Fréquence horiz. Fréquence vertic. Forme

30 kHz à 61 kHz (Automatique) 56 Hz à 75 Hz (Automatique) Synchro. Séparée, Numérique

Connecteur D-Sub à 15 broches Connecteur DVI - D (Numérique) RVB analogique (0,7 Vp-p/75 ohm), Numérique

VESA 1366 x 768 @ 60 Hz VESA 1366 x 768 @ 60 Hz

DDC 2B(Numérique), DDC2AB(analogique)

Mode activé Mode veille Mode arrêt

Largeur Hauteur Profondeur

44,2 cm ( 17,42 pouces ) 35,8 cm ( 14,09 pouces ) 17,0 cm ( 6,69 pouces )

44,2 cm ( 17,42 pouces ) 26,7 cm ( 10,51 pouces ) 6,1 cm ( 2,40 pouces )

Poids (hors conditionnement 2,8 kg ( 6,19 livres )

Inclinaison du socle : -5˚ à 15˚

AC 100 - 240 V~ 50 / 60 Hz 0,8 A

Conditions de fonctionnement Température 10 ° C à 35 ° C Humidité 10 % à 80% sans condensation Conditions de stockage Température Humidité

-20 ° C à 60 ° C 5 % à 90 % sans condensation

REMARQUE Les informations du présent document sont passibles de modification sans préavis.

Écran TFT (Thin Film Transistor) à cristaux liquides (LCD) Traitement anti-éblouissement 47,0 cm diagonale visibles (18,5 pouces) 0,300 mm x 0,300 mm (Pas de masque)
