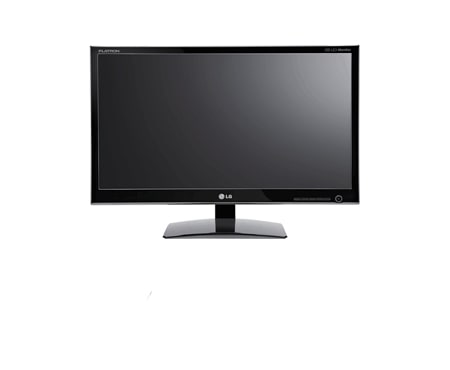

Mode d'emploi LG Moniteur Cinema 3D LED Full HD 21,5 pouces (54cm)

D'énergie)

Appuyez sur ce bouton pour activer le menu SUPER ENERGY SAVING (SUPER ÉCONOMIE D'ÉNERGIE). En savoir plus.(Voir p.15)

Paramètres d'affichage 3D.(Voir p.14)

Pour paramétrer les options d'affichage, maintenez le bouton AUTO enfoncé sur l'écran MONITOR SETUP (PARAMÈTRES DU MONITEUR) (uniquement en mode analogique). Mode d'affichage optimal

1 920 x 1 080 (D2242P/D2542P)

VOLUME (uniquement en mode HDMI)

Règle le volume du moniteur.(Voir p.14)

Entrée

Vous pouvez choisir le signal d'entrée. y y Lorsqu'au moins deux signaux d'entrée sont connectés, vous avez la possibilité de sélectionner le signal d'entrée (D-SUB/DVI/HDMI) souhaité. y y Lorsqu'un seul signal d'entrée est connecté, il est automatiquement détecté. Le signal d'entrée par défaut est D-SUB.

Sortir du mode OSD (affichage à l'écran).

Permet de mettre le moniteur sous/hors tension. Voyant d'alimentation

Le voyant d'alimentation s'allume en bleu lorsque l'écran fonctionne correctement (mode Actif). Si l'affichage est en mode Veille, le voyant d'alimentation clignote en bleu.

Utilisation du moniteur

Ce moniteur prend en charge la fonction yy Plug and Play*. * Fonction Plug and Play : reconnaissance d'un périphérique connecté et sous tension par un PC sans que l'utilisateur n'ait à configurer l'appareil ni même intervenir.

Cette connexion transmet un signal vidéo numérique entre le PC et le moniteur. Connectez le PC et le moniteur avec un câble DVI comme indiqué ci-dessous. D-SUB

Connexion D-SUB Cette connexion transmet des vidéos analogiques du PC au moniteur. Connectez le PC au moniteur à l'aide du câble D-Sub 15 broches comme indiqué ci-dessous. D-SUB

Cette connexion transmet des signaux vidéo et audio numériques entre le PC ou le récepteur A/V et le moniteur. Branchez le PC ou le récepteur A/ V sur le moniteur à l'aide du câble HDMI comme indiqué ci-dessous. D-SUB

REMARQUE Connexion avec un connecteur de câble yy d'entrée de signal D-SUB pour Macintosh

Adaptateur Mac yy Pour l'utilisation d'un ordinateur Macintosh (Apple), utilisez un adaptateur pour remplacer le connecteur D-SUB/VGA 15 broches haute densité (3 rangées) du câble par un connecteur 15 broches à 2 rangées.

REMARQUE Si vous souhaitez utiliser deux PC avec yy le même moniteur, veillez à brancher correctement les câbles de signal (D-SUB/ DVI-D/HDMI) au moniteur. Si vous allumez le moniteur à froid, yy un scintillement peut se produire. Ce phénomène est tout à fait normal. Des points rouges, verts ou bleus peuvent yy apparaître sur l'écran. Ce phénomène est tout à fait normal.

Fonction de paramétrage automatique de l'image Appuyez sur le bouton Marche-Arrêt sur la façade avant pour mettre le moniteur sous tension. Une fois le moniteur sous tension, la fonction de paramétrage automatique de l'image s'exécute automatiquement (uniquement en mode analogique).

REMARQUE Fonction de « paramétrage automatique yy de l'image ». Cette fonction vous permet de bénéficier de paramètres d'affichage optimaux. Lorsque vous connectez le moniteur pour la première fois, les paramètres d'affichage de l'image s'ajustent en fonction des signaux d'entrée individuels de l'image (uniquement en mode analogique). Fonction « AUTO ». yy Cette fonction vous permet d'optimiser automatiquement la résolution du moniteur s'il affiche des images ou des lettres floues, s'il scintille ou s'il incline l'image lors de l'utilisation ou après modification de la résolution (uniquement en mode analogique).

Branchez le câble de yy signal d'entrée et serrez les vis dans le sens des aiguilles d'une montre. N'appuyez pas de manière prolongée yy sur l'écran, cela pourrait provoquer une distorsion temporaire de l'image. Afin d'éviter les brûlures d'écran, ne yy laissez pas une image fixe s'afficher en permanence. Configurez si possible un écran de veille.

Personnalisation des paramètres

Accès aux menus principaux 1 Appuyez sur n'importe quel bouton de la façade avant du moniteur pour afficher le menu MONITOR SETUP (PARAMÈTRES DU MONITEUR) à l'écran.

2 Choisissez un élément de menu. 3 Appuyez sur les boutons situés sur la façade avant du moniteur pour effectuer les modifications nécessaires.

Pour revenir au menu supérieur ou configurer d'autres options, appuyez sur la flèche Haut (

4 Sélectionnez EXIT (QUITTER) pour fermer le menu.

Boutons de configuration du moniteur

MENU(Voir p.13) Paramètre les options de l'écran.

Personnalisation des paramètres MENU

1 Appuyez sur n'importe quel bouton de la façade avant du moniteur pour afficher le menu MONITOR SETUP (PARAMÈTRES DU MONITEUR) à l'écran.

2 Appuyez sur le bouton MENU pour afficher les options du menu à l'écran.

3 Utilisez les boutons situés sur la façade avant du moniteur pour configurer les options.

4 Sélectionnez EXIT (QUITTER) pour fermer le menu. Pour revenir au menu supérieur ou configurer d'autres options, appuyez sur la flèche Haut ( ).

Paramètres 3D (uniquement en mode 3D) FRANÇAIS FRA

1 Appuyez sur n'importe quel bouton de la façade avant du moniteur pour afficher le menu MONITOR SETUP (PARAMÈTRES DU MONITEUR) à l'écran.

Exit(quitter)

Quitte le menu d'affichage à l'écran.

AUTO(Voir p.5) Optimise la résolution.

Monitor setup

3D (Voir p.14) Configure le mode 3D.

VOLUME (Voir p.14) Configure le volume.

Input(entrée)

Configure l'entrée externe.

REMARQUE Différents éléments du menu sont activés selon le type de signal d'entrée. Mode D-SUB/DVI : MENU, 3D, AUTO, INPUT (ENTRÉE), EXIT (QUITTER) yy Mode HDMI : MENU, 3D, VOLUME, INPUT (ENTRÉE), EXIT (QUITTER) yy

Effet couleur 3d

TEMPÉRAT. PRÉDÉF. ROUGE VERT BLEU CONTRASTE

Désactivé

Les paramètres disponibles sont décrits ci-dessous. Menu

CHANGEMENT 3D Modifie l'image affichée pour chaque œil. G/D R-L (D-G) Les lignes impaires s'affichent pour l'œil droit et les lignes paires pour l'œil gauche. L-R (G-D) 3D - > 2D

Les lignes impaires s'affichent pour l'œil gauche et les lignes paires pour l'œil droit.

Convertit les images 3D en 2D (uniquement en mode HDMI VIDEO TIMING [SYNCHRONISATION VIDÉO HDMI]).

Couleur 3d

Description Permet de régler la luminosité de l'écran. LARGE Passe en mode plein écran en fonction du signal d'entrée de l'image.

La qualité de l'image est optimisée en mode 3D.

Paramètre le format du signal d'entrée de l'image en fonction de l'original. * Cette fonction n'est active que si la résolution du signal d'entrée est inférieure à celle du format du moniteur (16:9).

Permet de paramétrer les couleurs de l'écran. y y CHAUD : permet de définir la température de couleur de l'écran pour afficher des couleurs chaudes (privilégiant le rouge). y y MOYEN : permet de définir la température de couleur de l'écran pour afficher une température de couleur moyenne. y y FROID : permet de définir la température de couleur de l'écran pour afficher des couleurs froides (privilégiant le bleu). UTILIS. y y ROUGE : permet de personnaliser les niveaux de rouge. y y VERT : permet de personnaliser les niveaux de vert. y y BLEU : permet de personnaliser les niveaux de bleu.

Niveau de noirs

Permet de régler le contraste de l'écran.

Cette fonction vous permet de régler le niveau de décalage. Choisissez « HAUT » pour que l'écran soit lumineux, « BAS » pour que l'écran soit plus sombre. y y Décalage : critère du signal vidéo, affiche l'écran le plus sombre possible. Modifie la langue du menu.

Réinitialisation

Paramètre la fonction SUPER ENERGY SAVING (SUPER ÉCONOMIE D'ÉNERGIE). Réinitialise les paramètres d'usine du moniteur.

Analogique : entrée D-SUB (signal analogique). yy Numérique : entrée DVI-D (signal numérique). yy HDMI : entrée HDMI (signal numérique). yy

Changement 3d g/d

2 Appuyez sur le bouton 3D pour afficher les options à l'écran. 3 Utilisez les boutons situés sur la façade avant du moniteur pour configurer les options.

4 Sélectionnez EXIT (QUITTER) pour fermer le menu.

Pour revenir au menu supérieur ou configurer d'autres options, appuyez sur la flèche Haut ( ).

Les paramètres d'images disponibles sont décrits ci-dessous. Menu

Mode 3d

Description Définit le format 3D pour les données vidéo (uniquement en mode HDMI VIDEO TIMING [SYNCHRONISATION VIDÉO HDMI]).

Ligne intrelacée

Si l'option 3D sélectionnée est incorrecte, les images ne s'afficheront pas correctement. yy

Paramètres du volume (uniquement en mode

Hdmi)

1 Appuyez sur n'importe quel bouton de la façade avant du moniteur pour afficher le menu MONITOR SETUP (PARAMÈTRES DU MONITEUR) à l'écran.

2 Appuyez sur le bouton VOLUME pour afficher les options à l'écran. 3 Utilisez les boutons situés sur la façade avant du moniteur pour configurer les options.

4 Sélectionnez EXIT (QUITTER) pour fermer le menu. Pour revenir au menu supérieur ou configurer d'autres options, appuyez sur la flèche Haut ( ).

Super energy saving

1 Appuyez sur n'importe quel bouton de la façade avant

du moniteur pour afficher le menu MONITOR SETUP (PARAMÈTRES DU MONITEUR) à l'écran.

Appuyez sur le bouton MENU pour afficher les options du menu à l'écran.

REDUCTION DE L’ENERGIE TOTALE :

REDUCTION QUANTITE TOTALE CO2 :

3 Sélectionnez SUPER ENERGY SAVING (SUPER

ÉCONOMIE D'ÉNERGIE) en appuyant sur les boutons de configuration du moniteur situés sur la façade avant et configurez les options.

4 Sélectionnez EXIT (QUITTER) pour fermer le menu. Pour revenir au menu supérieur ou configurer d'autres options, appuyez sur la flèche Haut ( ). Les paramètres d'images disponibles sont décrits ci-dessous. Menu

Off(désactivé)

Désactive la fonction SUPER ENERGY SAVING (SUPER ÉCONOMIE D'ÉNERGIE).

Réinitialise les estimations de réduction de l'énergie totale et de l'émission totale de CO2.

REMARQUE REDUCTION DE L’ENERGIE TOTALE : indique les économies d'énergie réalisées par l'utilisation du yy moniteur. REDUCTION QUANTITE TOTALE CO2 : indique la réduction totale des émissions de CO2 au lieu de yy la REDUCTION DE L’ENERGIE TOTALE. DONNÉES D'ÉCONOMIE D'ÉNERGIE (W/h) yy 546 mm (22 pouces)

Économie led

Les données d'économie d'énergie dépendent de l'écran. Ces valeurs sont différentes pour chaque yy écran et chaque revendeur d'écran. Les valeurs indiquées par LG ont été calculées par rapport au « signal de diffusion vidéo ». yy Économie LED indique les économies d'énergies réalisées grâce à l'utilisation d'un écran WLED par yy rapport à l'utilisation d'un écran CCFL. SUPER ÉCONOMIE indique les économies d'énergies réalisées grâce à l'utilisation de la fonction yy SUPER ÉCONOMIE D'ÉNERGIE.

Paramètres SUPER ENERGY SAVING

Dépannage

Effectuez les vérifications suivantes avant de contacter nos services. Aucune image ne s'affiche. Le cordon d'alimentation du moniteur est-il bien branché ? Le voyant d'alimentation est-il allumé ? L'appareil est-il sous tension ? Le voyant d'alimentation est-il bleu ou vert ?

y y Vérifiez que le cordon d'alimentation est bien branché sur la prise de courant. y y Appuyez sur le bouton Marche-Arrêt. y y Réglez la luminosité et le contraste.

Le voyant d'alimentation clignote-t-il ? y y Si l'écran est en mode Gestion Alim., bougez votre souris ou appuyez

Le message « COUPURE » s'affiche-t-il à l'écran ?

Le message « VERIF SIGNAL » s'affiche-t-il à l'écran ?

sur n'importe quelle touche du clavier pour allumer l'écran. y y Essayez d'allumer le PC. y y Ce message s'affiche lorsque le signal provenant du PC (carte vidéo) est en dehors de la plage de fréquence horizontale ou verticale du moniteur. Consultez la section « Spécifications » de ce manuel pour reconfigurer l'écran. y y Ce message s'affiche lorsque le câble de signal entre le PC et le moniteur n'est plus connecté. Vérifiez le branchement du câble de signal, puis essayez à nouveau.

Le message « OSD VERROUILLAGE » s'affiche-t-il à l'écran ? Le message « OSD y y Vous pouvez verrouiller les paramètres de contrôle actuels afin qu'ils VERROUILLAGE » s'affiche-t-il ne soient pas modifiés par erreur. Vous pouvez déverrouiller les lorsque vous appuyez sur le bouton paramètres d'affichage à l'écran à tout moment en appuyant pendant

L'image n'est pas correcte. Les couleurs à l'écran sont monochromes ou anormal.

y y Vérifiez que le câble de signal est bien connecté. Si besoin, utilisez un tournevis pour le resserrer. y y Assurez-vous que la carte vidéo est bien insérée dans son emplacement. y y Définissez les paramètres de couleurs à un niveau supérieur à 24 bits (vraies couleurs). Panneau de configuration ► Paramètres. y y Vérifiez si l'écran est paramétré sur le mode entrelacé. Si oui, sélectionnez la résolution recommandée.

y y Installez le pilote d'affichage présent sur le CD (ou la disquette) fourni avec votre moniteur. Vous pouvez également télécharger le pilote d'affichage depuis le site Web http://www.lg.com. y y Vérifiez que votre carte vidéo prend en charge la fonction Plug and Play.

Allez dans Panneau de configuration ► Affichage ► Paramètres et vérifiez si la fréquence ou la yy résolution ont été modifiées. Si c'est le cas, reconfigurez la carte vidéo en fonction de la résolution recommandée. Si la résolution recommandée (résolution optimale) n'est pas sélectionnée, les lettres peuvent yy apparaître floues et l'écran peut sembler plus sombre, tronqué ou déformé. Sélectionnez la résolution recommandée. La méthode de paramétrage peut différer d'un ordinateur ou d'un système d'exploitation à un autre. yy Il se peut que la carte vidéo ne prenne pas en charge la résolution mentionnée ci-dessus. Le cas échéant, contactez le fabricant de l'ordinateur ou de la carte vidéo.

Dépannage en mode 3d

Une sorte de tâche d'huile tourbillonnante s'affiche lorsque l'écran est éteint. y y Ce phénomène est provoqué par l'interférence entre la lumière extérieure pénétrant dans la couche d'air entre la surface LCD et le filtre 3D. Cette tâche devient pratiquement invisible lorsque vous allumez l'écran. L'image 3D ne s'affiche pas clairement.

y y Il est essentiel de porter les lunettes fournies avec le moniteur lorsque vous regardez des images 3D sur ce moniteur. Ces lunettes sont conçues pour compenser optiquement les effets du filtre 3D présent sur la surface du moniteur. Si vous utilisez d'autres lunettes que celle recommandées, vous ne pourrez peut-être pas voir les images 3D s'afficher correctement. Si vous n'êtes pas bien placé par y y L'angle de vue vertical optimal par rapport au moniteur est de 12 ° à rapport à l'angle de vue et à la la verticale et de 80 ° à l'horizontale. La distance optimale à maintenir distance recommandés pour le entre le moniteur et l'utilisateur doit être comprise entre 50 et 90 cm. visionnage d'images 3D,

Les images peuvent se chevaucher ou ne pas apparaître clairement si vous visionnez des images 3D sans respecter l'angle de vue ni la distance recommandés. Si vous n'avez pas configuré la y y Configurez la résolution du moniteur au maximum (1 920 x 1 080 @ résolution, 60 Hz) dans les paramètres d'affichage. Les performances du logiciel 3D sont optimales quand la résolution est configurée à son maximum. Si les images que vous voyez sont y y Les bandes d'images des lignes impaires doivent être visibles par inversées par rapport à votre œil votre œil droit. Si vous ne voyez que les bandes d'images, et non pas gauche et à votre œil droit, les images 3D, configurez les images de telle sorte qu'elles s'affichent dans les lignes impaires pour votre œil droit en modifiant les options du lecteur ou de la visionneuse du logiciel 3D. Je ne vois que des images en 2D et y y Ce moniteur fonctionne en mode 2D et en mode 3D. Les vidéos en non en 3D. 3D s'afficheront en 3D. Si vous essayez de visionner des images en 2D en 3D, l'affichage ne sera pas clair et la qualité de l'image sera médiocre. Si le « TriDef 3D » ne fonctionne y y Configuration requise sur PC pour exécuter « TriDef 3D » : Si vous ne portez pas les lunettes fournies avec l'écran,

» » Processeur à double cœur Intel® Core 2 Duo, AMD Athlon™ 64 X2 ou plus puissant » » 1 Go de RAM » » NVIDIA® GeForce® 8600 GT ou ATI X1650 XT » » 500 Mo d'espace libre sur le disque » » Windows® XP (SP2) (32 bit uniquement), Windows® Vista (32 bit uniquement) ou Windows® 7 (32 ou 64 bit) » » Carte son compatible DirectX 9.0c » » Connexion Internet » » Lecteur DVD-ROM » » Carte réseau » » DirectX 9.0c

D'images 3d

1 Le visionnage prolongé d'images en mode 3D (jeux, films, etc.), peut entraîner des vertiges. Limitez le

visionnage d'images 3D à une durée d'une heure et reposez-vous ensuite. (La durée limite de visionnage dépend de chacune des personnes.)

2 Respectez l'angle optimal de vue et la distance recommandés pour regarder le moniteur. Dans le cas contraire, les images 3D pourraient se chevaucher ou ne pas apparaître clairement.

3 Visionner des images 3D à une distance trop rapprochée et de façon prolongée provoque des vertiges et des troubles de la vue. Respectez la distance recommandée.

4 Les femmes enceintes, les personnes âgées et les personnes souffrant de problèmes cardiaques doivent éviter de regarder des images en 3D. Les images 3D peuvent entraîner pertes d'orientation et confusion.

5 Les images 3D peuvent également provoquer nausées ou vomissements pour les utilisateurs sous l'influence de l'alcool. Dans ce cas, évitez de regarder des images 3D.

6 Il est recommandé aux parents/personnes responsables de surveiller les contenus 3D visionnés par les enfants. Le manque d'expérience et de connaissance des images 3D ne leur permet pas de gérer les risques potentiels.

7 N'utilisez pas les lunettes 3D comme des lunettes de vue, de soleil ou de sport. Votre vue pourrait se dégrader.

8 Gardez vos lunettes 3D à l'abri de la chaleur et du froid. Cela pourrait endommager la forme des lunettes. Des lunettes 3D endommagées peuvent dégrader votre vue ou provoquer des vertiges.

9 Les verres des lunettes 3D sont recouverts d'un film polarisé qui se raye facilement. Pour les nettoyer, utilisez un chiffon doux. N'utilisez pas de produit nettoyant chimique sur les lunettes.

ATTENTION Avertissement relatif à l'épilepsie photosensible Certains utilisateurs peuvent être victimes de crises d'épilepsie ou montrer des symptômes yy anormaux lorsqu'ils sont exposés à une lumière clignotante ou à un modèle d'image précis dans un jeu vidéo ou dans un film. En cas d'antécédents familiaux de crise d'épilepsie ou d'attaque épileptique, consultez votre médecin avant de visionner des images 3D. Si vous présentez un des symptômes suivants lorsque vous regardez des images 3D, interrompez immédiatement cette activité et consultez un médecin même si vous n'avez pas d'antécédents particuliers. Symptômes Vertiges, troubles de la vue, tics faciaux, mouvements incontrôlés, tressautements, absences, yy confusions, pertes d'orientation et malaises. Afin d'éviter une crise d'épilepsie photosensible, suivez les instructions suivantes. Ne regardez pas d'images 3D si vous êtes fatigué ou malade. yy Ne regardez pas d'images 3D de façon prolongée. yy Diminuez la profondeur des images 3D. yy

Posture à adopter

Posture correcte à adopter pour utiliser le moniteur.

De 50 cm à 90 cm Positionnez le moniteur et maintenez une posture correcte pour visionner les images selon un angle de vue optimal (D).

Positionnez le moniteur et maintenez une posture correcte pour visionner les images selon une distance de visionnage optimale (L). Installez le moniteur de façon à éviter les reflets.

Placez vos mains sur le clavier, vos coudes pliés perpendiculairement.

Distance de visionnage optimale (L)

Consignes relatives à l'affichage d'images 3D Portez les lunettes 3D fournies avec le moniteur. yy Maintenez votre posture. yy Respectez la distance et l'angle de vue recommandés lors du visionnage d'images 3D. yy (Visionner des images 3D à une distance trop rapprochée peut dégrader votre vue et provoquer des vertiges.)
