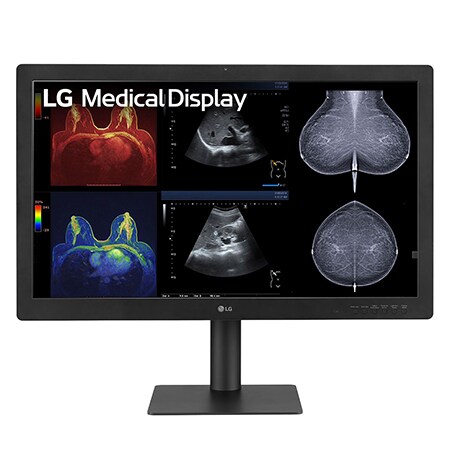

Mode d'emploi moniteur LG 31.5'' Écran IPS format 16:9e

Moniteur médical

Veuillez lire attentivement ce manuel avant de mettre en service votre appareil et conservez-le afin de pouvoir vous y référer ultérieurement.

2022 LG Electronics Inc. Tous droits réservés.

Caractéristiques du produit. .........

AVERTISSEMENT • Indique un avertissement et des instructions de sécurité. Non respecté, il peut entraîner la mort ou des blessures graves pour l'utilisateur ou d'autres personnes.

Mise en garde

• Indique une situation dangereuse qui, si vous n'en tenez pas compte, peut entraîner des blessures mineures ou modérées pour l'utilisateur ou d'autres personnes, ou endommager l'équipement.

NETTOYAGE Produits chimiques de nettoyage recommandés • Isopropanol à 70 % • Éthanol à 70 % • Solution saline à 0,9 % • Biospot 500 ppm

Veuillez consulter le manuel des réglementations fourni pour découvrir comment utiliser l'équipement en toute sécurité. Veuillez noter que ces informations ont pour objectif de favoriser une utilisation correcte et la sécurité de l'équipement. Les symboles suivants peuvent indiquer une situation dangereuse qui, si vous n'en tenez pas compte, peut entraîner des blessures graves ou même la mort pour l'utilisateur ou d'autres personnes, ou endommager l'équipement.

Comment utiliser un nettoyant • Avant de commencer le nettoyage, éteignez le moniteur et débranchez le câble d'alimentation. • Humidifiez un chiffon doux non abrasif dans un nettoyant recommandé, puis frottez doucement l'écran avec une force de 1 N au maximum. • Le nettoyant peut provoquer de graves dommages s'il pénètre dans le moniteur durant le nettoyage. • N'utilisez pas de diluants, de benzène, de nettoyants acides ou alcalins, ou d'autres solvants de ce type. • Procédez à une inspection visuelle du produit pour vérifier l'absence de contamination suite au nettoyage. Si vous constatez la présence de contamination, répétez le processus de nettoyage. • Si vous observez une décoloration ou des fissures suite au nettoyage, cessez d'utiliser le moniteur et contactez le fabricant. • Assurez-vous que l'éclairage est adapté lors du processus de nettoyage.

REMARQUE • Nettoyage du panneau LCD (élimination de la poussière et des traces de doigt) -- Frottez doucement à l'aide d'un chiffon doux sans utiliser de produit nettoyant chimique. -- Procédez avec précaution lors du nettoyage pour éviter d'endommager l'écran.

• Veillez à toujours utiliser des composants de la marque LG afin d'assurer la sécurité et les performances du produit. • La garantie du produit ne couvre pas les dommages ou les blessures causés par l'utilisation de composants non certifiés. • Nous vous recommandons d'utiliser les composants fournis. • Si vous utilisez des câbles génériques non certifiés par LG, l'écran risque de ne rien afficher ou de subir des bruits d'image. • Utilisez uniquement les composants répertoriés ci-dessous qui répondent à la norme indiquée. Les composants non autorisés peuvent causer des dommages au produit et entraîner des dysfonctionnements. Composant

Prise en charge de DisplayPort version 1.2, UL, impédance de 100 ohms

Prise en charge d'USB 3.0, UL

États-Unis - Règlement des classes médicales approuvées Autres - Réglementation concernant la sécurité approuvée dans les pays

• Les adaptateurs CA/CC, etc., doivent être ceux fournis par le fabricant, à l’exclusion de tout autre.

• Les composants peuvent différer de l'illustration. • Les informations et spécifications contenues dans ce manuel peuvent être modifiées sans préavis, dans le but d'améliorer les performances du produit. • Pour l'achat d'accessoires en option, adressez-vous à un magasin de matériel électronique, rendez-vous sur un site d'achat en ligne ou contactez le revendeur auprès duquel vous avez acheté ce produit. • Le cordon d'alimentation fourni peut différer selon les régions.

Logiciels pris en charge Niveau de priorité de l'installation Recommandé Facultatif Facultatif

Pilotes et logiciels LG Calibration Studio Medical

• LG Calibration Studio Medical permet d'étalonner la sortie couleur du moniteur à l'aide de l'étalonnage du matériel. Le programme prend en charge la communication USB. Connectez votre ordinateur et votre moniteur à l'aide d'un câble USB, et lancez le programme LG Calibration Studio Medical. • Requis et recommandé : Vous pouvez télécharger et installer la dernière version depuis le site Web LGE (www.lg.com). • Facultatif : Vous pouvez télécharger et installer la dernière version depuis le site Web LGE (www.lg.com).

Description du produit et des boutons Avant FRANÇAIS Bouton du joystick Témoin de fonctionnement -- Mode activé : Allumé -- Mode veille : Clignotement -- Mode désactivé : Éteint

Interrupteur d'alimentation

Comment utiliser le bouton

Vous pouvez facilement contrôler les fonctions du moniteur en appuyant sur le bouton du joystick ou en le déplaçant vers la gauche/droite/haut/bas avec le doigt.

(Sous tension) : Appuyez une fois sur le bouton du joystick pour allumer le moniteur. (Hors tension) : Appuyez de façon prolongée sur le bouton du joystick (plus de 5 secondes) pour éteindre le moniteur. (Contrôle du volume) : Vous pouvez régler le volume en déplaçant le bouton du joystick vers la gauche/ droite. ( Afficher les informations/Changer la source d'entrée) : Déplacez le bouton du joystick une fois vers le haut, afin d'afficher les informations sur l'entrée actuelle. Déplacez le bouton du joystick vers le bas deux fois avec votre doigt pour changer l'entrée lorsque plusieurs entrées sont connectées. (Toutefois, en mode PBP, elle fonctionne comme un interrupteur [USB en amont].)

: permet d'éclairer votre bureau dans un environnement sombre. : permet d'éclairer le mur à l'arrière de votre moniteur dans un environnement sombre. : Vous pouvez choisir l'une des résolutions recommandées suivantes pour le moniteur : [8MP], [6MP], [4MP]. • : l'écran s'éteint automatiquement lorsque personne ne se trouve devant le moniteur pendant 5 minutes. • : affiche un écran rectangulaire avec la luminosité maximale afin de voir un film radiologique classique. Vous pouvez sélectionner la taille et la durée d'affichage de ce rectangle. • : permet de basculer les éléments sur [Texte], [Mono], [DICOM] et [Etalonnage 1] dans le menu circulaire.

Comment utiliser le bouton du joystick

REMARQUE • Le bouton du joystick et l’interrupteur d'alimentation se trouvent en bas du moniteur. • Interrupteur d'alimentation : Permet d'éteindre ou d'allumer l'appareil.

Connecteurs Retour FRANÇAIS USB UP 1 USB UP 2

Mises en garde relatives à l'utilisation d'un périphérique de stockage USB. • Un périphérique de stockage USB doté d'un programme de reconnaissance automatique intégré ou qui utilise son propre pilote risque de ne pas être reconnu. • Certains périphériques de stockage USB peuvent ne pas être pris en charge ou ne pas fonctionner correctement. • Nous vous conseillons d'utiliser un hub USB ou un disque dur doté d'une alimentation externe. (Si l'alimentation externe n'est pas suffisante, le périphérique USB risque de ne pas être détecté correctement.) Port pour casque

/ • Signal vidéo numérique d'entrée. • Selon la version DisplayPort de votre PC, il se peut qu'il n'y ait aucune sortie vidéo. • Nous vous recommandons d'utiliser un câble aux spécifications DisplayPort 1.2 pour effectuer un branchement Mini DisplayPort à DisplayPort. • Ce port USB est exclusivement destiné aux services.

• Utilisé pour le branchement Calibration HW (accessoire en option). • Branchez votre périphérique sur le port d'entrée USB. • Permet le raccordement d'un clavier, d'une souris ou d'un périphérique de stockage USB. • Pour utiliser la fonction USB 2.0, branchez le câble USB 2.0/USB 3.0 de type A-B sur le PC.

(19 V ) • Permet de brancher un adaptateur ca/cc. • La sortie de l'adaptateur fourni est de 19 V.

REMARQUE • Ce moniteur est compatible avec la fonction * . * : Fonction vous permettant d'ajouter un périphérique sur votre ordinateur sans nécessité d'une configuration physique du dispositif ou d'une action de votre part.

Assemblage de la base du support

• Pour protéger l'écran et éviter de le rayer, recouvrez la surface d'un chiffon doux.

• Les illustrations de ce document représentent les procédures standard ; elles peuvent donc différer de votre produit. • Lors de l’assemblage du produit, n’appliquez pas de substances étrangères (huiles, lubrifiants, etc.) sur les vis. (Cela pourrait endommager le produit.) • Évitez de trop serrer les vis. Vous risqueriez d'endommager le moniteur. Les dommages provoqués de cette manière ne sont pas couverts par la garantie du produit. • Ne portez jamais le moniteur à l'envers en le tenant uniquement par la base du support. Cela pourrait provoquer la chute du moniteur et entraîner des blessures. • Lorsque vous soulevez ou déplacez le moniteur, ne touchez pas à l'écran. Toute pression exercée sur l'écran du moniteur pourrait l'endommager. • N'utilisez pas le moniteur si la porte arrière n’est pas bien fixée.

REMARQUE • Vous pouvez démonter le support dans l’ordre inverse de l’assemblage.

Déplacer et soulever le moniteur

• Évitez autant que possible de toucher l'écran du moniteur. -- Vous risqueriez d'endommager l'écran ou certains pixels qui permettent de composer l'image. • Si vous utilisez le panneau du moniteur sans la base du support, le bouton du joystick pourrait rendre le moniteur instable ou le faire tomber, ce qui pourrait endommager le moniteur ou vous blesser. Cela pourrait également entraîner des dysfonctionnements du bouton du joystick. • Assurez-vous que le câble connecté au moniteur est suffisamment lâche. S'il est trop serré, il risque d'être déconnecté ou déformé, ce qui peut provoquer un dysfonctionnement. Soyez particulièrement vigilant sur ce point.

Si vous souhaitez déplacer ou soulever le moniteur, suivez ces instructions pour éviter de le rayer ou de l'endommager afin d'assurer un déplacement sans danger, quelle que soit sa forme ou sa taille. • Il est recommandé d'installer le moniteur dans sa boîte ou son emballage d'origine avant d'essayer de le déplacer. • Avant de déplacer ou de soulever le moniteur, débranchez le cordon d'alimentation et tous les autres câbles. • Maintenez fermement le moniteur par le bas et le côté du cadre. Ne maintenez pas le panneau directement. • Lorsque vous tenez le moniteur, orientez l'écran à l'opposé de vous pour éviter de le rayer. • Lorsque vous transportez le moniteur, ne l'exposez pas à des secousses ou à des vibrations excessives. • Lorsque vous déplacez le moniteur, maintenez-le à la verticale, ne le tournez jamais latéralement et ne l'inclinez pas sur le côté.

Installation sur un bureau

Précautions à prendre lors du branchement du cordon d'alimentation

• Soulevez le moniteur et placez-le sur le bureau en position verticale. Laissez une distance d'au moins 100 mm entre le moniteur et le mur pour assurer une ventilation correcte. FRANÇAIS

• Veillez à utiliser le cordon d'alimentation fourni. Branchez toujours le cordon sur une prise murale mise à la terre. • Si vous avez besoin d'un nouveau cordon d'alimentation, contactez votre revendeur local ou le distributeur le plus proche.

• Débranchez toujours le cordon d'alimentation avant de déplacer ou d'installer le moniteur. Le non-respect de cette consigne peut provoquer une électrocution. • Assurez-vous d'utiliser le cordon d'alimentation fourni avec le produit et de le connecter sur une prise de terre murale. • Si vous avez besoin d'un nouveau cordon d'alimentation, contactez votre revendeur local ou le distributeur le plus proche. 16

Réglage de la hauteur du support

1 Placez le moniteur monté sur la base du support en position vertic

Informations sur les logiciels libres

Chaque modèle dispose de licences différentes. Consultez le site www.lg.com pour en savoir plus sur les licences.

Pour obtenir le code source sous les licences GPL, LGPL, MPL et autres licences de source ouverte qui ont l'obligation de divulguer le code source, qui est contenu dans ce produit, et pour accéder à toutes les conditions de licence mentionnées, aux avis de droits d'auteur et autres documents pertinents, veuillez visiter le site https://opensource.lge.com. LG Electronics peut aussi vous fournir le code source sur CD-ROM moyennant le paiement des frais de distribution (support, envoi et manutention) sur simple demande adressée par e-mail à opensource@lge.com. Cette offre est valable pour toute personne recevant ces informations pendant une période de trois ans après notre dernière expédition de ce produit.

« DICOM® est la marque déposée de la National Electrical Manufacturers Association pour ses publications de normes liées à la communication numérique de données médicales. »

Paramètres utilisateur

REMARQUE • L'affichage à l'écran de votre moniteur peut être légèrement différent de ce qui est indiqué sur ce manuel.

Activation du menu principal 1 Appuyez sur le bouton du joystick en bas du moniteur. 2 Déplacez le joystick vers le haut/bas et vers la gauche/ droite pour régler les options.

3 Appuyez une nouvelle fois sur le bouton du joystick pour Bouton du joystick

• Menu principal désactivé : Permet d'activer le menu principal. • Menu principal activé : Permet de sortir du menu principal. (Maintenez le bouton enfoncé pendant plus de 5 secondes pour éteindre le moniteur. Vous pouvez éteindre le moniteur de cette façon à n'importe quel moment, même lorsque l'affichage écran est activé.) • Menu principal désactivé : vous pouvez contrôler le volume. ( , ) • Menu principal activé : Permet d'accéder aux fonctions [Source d'entrée]. ( ) / Permet d'accéder à la fonction [Paramètres]. ( ) • Menu principal désactivé : Affiche les informations sur la source d'entrée actuelle. ( ) Déplacez le bouton du joystick vers le bas deux fois avec votre doigt pour changer l'entrée lorsque plusieurs entrées sont connectées. (Toutefois, en mode PBP, elle fonctionne comme un interrupteur [USB en amont].) ( ) • Menu principal activé : Permet d'éteindre le moniteur. ( ) / Permet d'accéder à la fonction [Mode Image]. ( )

Fonctions du menu principal

Paramètres du menu 1 Pour consulter le menu OSD, appuyez sur le bouton du joystick en bas du moniteur, puis entrez dans [Paramètres].

4 Si vous souhaitez sortir du menu OSD, déplacez le joystick vers

2 Déplacez le joystick vers le haut/bas et vers la gauche/droite pour régler les options. 3 Pour retourner au menu supérieur ou régler d'autres éléments du menu, déplacez le joystick vers

jusqu'à ce que vous soyez sorti.

D [Configuration Rapide] Menu principal Permet d'éteindre le moniteur.

Permet de définir le mode d'entrée.

Permet de configurer les paramètres de l'écran.

Permet de définir le mode image.

Permet de sortir du menu principal.

[Paramètres] > [Configuration Rapide] [Luminosité] [Contraste] [Volume]

Description Permet de régler la luminosité et le contraste de l'écran. Permet de régler le niveau du volume. • Vous pouvez activer le mode [Sourdine]/[Arrêt sourdine] en déplaçant le bouton du joystick sur

Définissez la température des couleurs. ([Utilis.], [6500K], [7500K], [9300K], [Manuel])

Un préréglage utilisateur permet aux utilisateurs d'enregistrer ou de charger jusqu'à 10 paramètres de qualité d'image pour plusieurs appareils connectés.

REMARQUE • Vous pouvez utiliser les préréglages utilisateur pour importer ou enregistrer des éléments dans les options [Ajuster Image] ou [Ajuster Couleur] du menu [Image].

[Source d'entrée] Description

Permet de sélectionner le mode d'entrée.

Permet de régler le format d'affichage. [Full Wide]

Permet d'afficher la vidéo en grand écran, quelle que soit l'entrée du signal vidéo.

Permet d'afficher la vidéo en fonction du format d'affichage de l'entrée du signal vidéo.

Le format d'affichage de l'image d'origine est conservé.

[Paramètres] > [Source d'entrée]

REMARQUE • L'affichage peut être identique pour les options [Full Wide], [Original] et [Signal original] à la résolution recommandée. [sélectionnez la resolution]

Vous pouvez choisir l'une des résolutions recommandées suivantes pour le moniteur : [8MP], [6MP], [4MP].

Permet d'afficher les écrans pour deux modes de source d'entrée sur un moniteur.

[Changer l'écran principal/ secondaire]

[dicom]

Mode qui permet d'optimiser les paramètres de l'écran afin que vous puissiez visualiser des images à usage médical.

[DICOM(Perso.)] [Mode Image]

• Le [Mode Image] pouvant être défini dépend du signal d'entrée.

REMARQUE • Permet de régler la luminosité de l'écran en mode [DICOM(Perso.)].

Applique le dernier étalonnage d'écran.

Applique l'étalonnage d'écran précédent.

REMARQUE • Si l'option [Mode Image] est définie sur une entrée DP (DisplayPort), l'écran peut scintiller ou la résolution de votre PC peut être réduite. • [Etalonnage 2]: L'installation de LG Calibration Studio Medical activera ce menu.

[Paramètres] > [Image] [Ajuster Image]

Permet de régler la luminosité de l'écran.

REMARQUE • Appuyez sur le bouton pour basculer entre [Activez la fonction "Stabilisateur de luminosité".]/[Désactivez la fonction "Stabilisateur de luminosité".]. • Lorsque l'option [Stabilisateur de luminosité] est activée, la fonction de réglage [Luminosité] est désactivée. • Lorsque l'option [Stabilisateur de luminosité] est activée, les fonctions [SMART ENERGY SAVING] et [DFC] sont désactivées. • Lorsque [Mode Image] est défini sur [DICOM], ou que [Gamma] est défini sur le paramètre [DICOM Gamma Curve], la fonction de réglage [Luminosité] est désactivée. • Lorsque [Mode Image] est défini sur [DICOM(Perso.)], la fonction de réglage [Luminosité] est activée. [Luminosité automatique]

Optimise la luminosité automatiquement en fonction de la luminosité environnante.

Permet de régler le contraste des couleurs à l'écran.

Permet de régler la netteté de l'écran.

[Stabilisateur de luminosité]

Conserve la luminosité de l'écran telle qu'elle a été configurée.

[super resolution+]

Permet de régler automatiquement la luminosité.

Permet de désactiver la fonction applicable, ce qui permet à l'utilisateur de régler la luminosité.

Permet d'optimiser l'écran pour des images d'une grande netteté.

Permet d'optimiser l'écran pour un visionnage optimal, avec des images au niveau moyen, entre les modes bas et haut.

Permet d'optimiser l'écran pour des images fluides et naturelles.

Permet d'afficher les paramètres standard. Permet de désactiver la fonction [SUPER RESOLUTION+].

REMARQUE • Cette fonction permet d'augmenter la netteté des images à basse résolution. Il n'est donc pas recommandé de l'utiliser pour du texte normal ou des icônes du bureau. Le non-respect de cette indication peut résulter en une haute netteté superflue.

[Paramètres] > [Image] [Ajuster Image]

Permet de régler automatiquement la luminosité en fonction de l'écran.

Permet de désactiver la fonction [DFC].

Permet de définir un temps de réponse pour les images affichées en fonction du mouvement de l'image à l'écran. Pour un environnement normal, il est recommandé d'utiliser le mode [Rapide]. S'il y a beaucoup de mouvements, il est recommandé d'utiliser le mode [Plus Rapide]. Le mode [Plus Rapide] peut générer des images rémanentes. [Plus Rapide]

Permet de définir le temps de réponse sur [Plus Rapide].

Permet de définir le temps de réponse sur [Rapide].

Permet de définir le temps de réponse sur [Normal].

Désactive la fonction d'amélioration du temps de réponse.

Contrôle la profondeur des noirs pour une meilleure visibilité dans les scènes sombres. Augmentez la valeur de [Contrôle des noirs] pour éclaircir les zones les plus sombres de l'écran et en distinguer tous les détails. (Vous pouvez facilement distinguer les objets sur les écrans sombres.) La réduction de la valeur de [Contrôle des noirs] assombrit les zones les plus claires et augmente le contraste dynamique à l'écran.

Adjuste automatiquement l'uniformité de la luminosité de l'écran.

REMARQUE • Si l'option [Uniformité] est activée, l'écran peut s'assombrir. Activé

Permet d'activer la fonction [Uniformité].

Permet de désactiver la fonction [Uniformité].

[Paramètres] > [Image] [Ajuster Couleur] FRANÇAIS [Réinitialiser l'image]

Définissez la valeur de gamma. ([Gamma 1.8], [Gamma 2.0], [Gamma 2.2], [Gamma 2.4], [Gamma 2.6], [DICOM Gamma Curve]) Des paramètres gamma plus élevés signifient l'affichage d'une image plus sombre ou vice versa.

Définissez la température des couleurs. [Utilis.]

L'utilisateur peut personnaliser la couleur rouge, verte et bleue.

Permet de régler la couleur de l'image à la température de couleur de 6500K tendant au rouge.

Permet de régler la couleur de l'image à des températures de couleur de 7500 K avec une couleur entre le rouge et le bleu.

Permet de régler la couleur de l'image à la température de couleur de 9300K tendant au bleu.

Permet d’ajuster la température des couleurs par incréments de 500K. (Remarque : Une température de couleur de 9300K est prise en charge au lieu de 9500K)

Vous pouvez personnaliser les couleurs de l'affichage à l'aide des options [Rouge], [Vert] et [Bleu].

Répond aux exigences de l'utilisateur pour les couleurs grâce au réglage du ton et de la saturation des six couleurs (rouge, vert, bleu, cyan, magenta, jaune) et à l'enregistrement de ces paramètres.

[focus view]

permet d'éclairer votre bureau dans un environnement sombre. Vous pouvez contrôler la luminosité avec [Préselection de la lumière] lorsque le menu est activé.

Permet d'éclairer le mur à l'arrière de votre écran dans un environnement sombre. Vous pouvez contrôler la luminosité avec [Préselection de la lumière] lorsque le menu est activé.

l'écran s'éteint automatiquement lorsque personne ne se trouve devant le moniteur pendant 5 minutes.

affiche un écran rectangulaire avec la luminosité maximale afin de voir un film radiologique classique. [Taille]

et l’activation de [FOCUS VIEW] réglera l’écran sur la luminosité maximale.

Permet de sélectionner la taille de ce rectangle. [Plein écran]

Permet un affichage en plein écran avec la luminosité maximale.

Permet un affichage sur la moitié de l’écran avec la luminosité maximale.

Permet un affichage sur un quart de l’écran avec la luminosité maximale.

Permet de sélectionner la durée d'affichage de ce rectangle. ([3 min], [5 min], [10 min])

Sélectionnez le port de connexion du câble USB Upstream pour utiliser le concentrateur USB du moniteur. ([USB en amont 1], [USB en amont 2])

[smart energy saving]

Description Economise l'énergie par l'utilisation d'un algorithme de compensation de la luminance.

Permet d'économiser de l'énergie à l'aide de la fonction [SMART ENERGY SAVING] haute efficacité.

Permet d'économiser de l'énergie en utilisant la fonction basse efficacité [SMART ENERGY SAVING].

Permet de désactiver la fonction.

REMARQUE • La valeur des données d'économie d'énergie peut varier en fonction du panneau et des fournisseurs du panneau. • Si vous définissez l'option [SMART ENERGY SAVING] sur [Haut] ou [Bas], la luminance du moniteur sera plus élevée ou plus faible en fonction de la source. [Témoin de fonctionnement]

Lorsque la fonction Témoin de fonctionnement est activée, elle fonctionne comme suit : -- Mode activé : Allumé -- Mode veille : Clignotement -- Mode désactivé : Éteint

[Paramètres] > [Général] [Préréglage utilisateur]

Description Un préréglage utilisateur permet aux utilisateurs d'enregistrer ou de charger jusqu'à 10 paramètres de qualité d'image pour plusieurs appareils connectés.

Vous pouvez sélectionner le comportement du système en mode veille afin d'uniquement éteindre l'écran. Activé

Permet d'uniquement éteindre l'écran en mode veille.

Permet de mettre le système en veille et d'éteindre l'écran en mode veille.

REMARQUE • Vous pouvez utiliser les préréglages utilisateur pour importer ou enregistrer des éléments dans les options [Ajuster Image] ou [Ajuster Couleur] du menu [Image].

Cette fonction désactive la configuration et le réglage des menus.

REMARQUE • Permet de désactiver toutes les fonctions à l'exception du menu [Configuration Rapide], des fonctions [Liste des entrées], [Format d'image], [sélectionnez la resolution] du menu [Source d'entrée], et des fonctions [OSD Verrouiller] et [Information] du menu [Général]. [Information]

Les informations suivantes s'afficheront : [Temps d'utilisation total], [Résolution].

[Restaurer les paramètres initiaux]

[Voulez-vous réinitialiser les paramètres?]

Annule la réinitialisation.

Permet de rétablir les paramètres par défaut.

Résolution des problèmes

Rien n'est affiché à l'écran • Le cordon d'alimentation du moniteur est-il branché ? -- Vérifiez que le cordon d'alimentation est correctement branché sur la prise secteur. • Le voyant d'alimentation est-il allumé ? -- Vérifiez la connexion du câble d'alimentation et appuyez sur le bouton d'alimentation. • L'appareil est-il sous tension ? Le voyant d'alimentation apparaît-il ? -- Vérifiez que l'entrée connectée est activée ([Paramètres] > [Source d'entrée]). • Le message [Pas de Signal] s'affiche-t-il ? -- Ce message apparaît lorsque le câble de signal est déconnecté ou manquant entre le PC et le moniteur. Vérifiez le câble et reconnectez-le. • Le message [Coupure] s'affiche-t-il ? -- Cela se produit lorsque les signaux émis par le PC (carte graphique) ne sont pas inclus dans la plage de fréquence horizontale ou verticale du moniteur. Reportez-vous à la section <CARACTÉRISTIQUES DU PRODUIT> de ce manuel pour définir la fréquence appropriée.

L'affichage est instable et tremble. / Les images affichées sur le moniteur laissent des zones d'ombre. • Avez-vous sélectionné la résolution appropriée ? -- Si la résolution de la carte graphique n'est pas celle recommandée (optimale), le texte risque d'être flou, les images indistinctes, la zone d'affichage incomplète ou mal centrée. -- Les méthodes de réglage peuvent varier selon l'ordinateur ou le système d'exploitation et certaines résolutions peuvent être indisponibles selon les performances de la carte graphique. Si tel est le cas, contactez le fabricant de l'ordinateur ou de la carte graphique pour obtenir de l'aide. • L'image reste-t-elle visible même lorsque le moniteur est éteint ? -- L'affichage d'une image fixe pendant une durée prolongée peut endommager l'écran et provoquer cette image rémanente. -- Pour prolonger la durée de vie du moniteur, utilisez un économiseur d'écran. • L'écran affiche-t-il des points ? -- Lorsque vous utilisez le moniteur, il est possible que des points pixellisés (rouges, verts, bleus, blancs ou noirs) apparaissent à l'écran. Ce phénomène est normal sur un écran LCD. Il ne s'agit pas d'une erreur et cela n'a aucune incidence sur les performances du moniteur.

Certaines fonctionnalités sont désactivées. • Certaines des fonctions sont-elles indisponibles lorsque vous appuyez sur le bouton Menu ? -- L'affichage à l'écran est verrouillé. Désactivez la fonction [OSD Verrouiller] dans [Général].

• Les images affichées sont-elles sans son ? -- Assurez-vous que les connexions du port casque sont effectuées correctement. -- Essayez d'augmenter le volume avec le joystick. -- Définissez la sortie audio du PC sur le moniteur que vous utilisez. (Les paramètres peuvent varier selon le système d'exploitation que vous utilisez.)

Aucun son en provenance du port de casque.

Caractéristiques du produit

Afin d'améliorer le produit, les spécifications peuvent être modifiées sans préavis. Le symbole ~ signifie courant alternatif et le symbole courant continu. Écran LCD

Distance entre pixels Résolution max.

TFT (Thin Film Transistor) Affichage LCD (Ecran à cristaux liquides) 0,18159 mm x 0,18159 mm 3840 x 2160 à 60 Hz

Fréquence horizontale Fréquence verticale

30 kHz à 135 kHz 56 Hz à 61 Hz

Type d'alimentation Consommation électrique

19 V 6,32 A MAXIMUM 120 W* Mode veille : ≤ 1 W Mode désactivé : ≤ 0,3 W (interrupteur d'alimentation : éteint)

Fabricant : Asian Power Devices Inc. (APD) Modèle : DA-120D19 Entrée : 100-240 V~ 50-60 Hz, 1,8 A-0,7 A Sortie : 19 V 6,32 A Classification par type de protection contre les électrocutions : Équipement de classe Conditions de fonctionnement Température de 0 °C à 40 °C Humidité de 0 % à 80 % Pression de 700 hPa à 1 060 hPa Conditions de stockage/transport Température de -20 °C à 60 °C Humidité de 0 % à 85 % Pression de 500 hPa à 1 060 hPa

Signal vidéo Connecteur d'entrée

Conditions environnementales

Dimensions du moniteur Dimensions (largeur x hauteur x profondeur)

758,5 x 646,2 x 280 (mm) 758,5 x 465,3 x 79,1 (mm) 13,0 (kg) 9,7 (kg)

Classification par type de protection contre les électrocutions

Environnement d'utilisation

Cet équipement n'est pas adapté à une utilisation en présence d'anesthésiques inflammables ou d'oxygène.

Avec support Sans support Avec support Sans support

* Le mode de fonctionnement de la consommation électrique est mesuré selon la norme de test LG. (Modèle blanc complet, résolution maximale) * Le niveau de consommation électrique peut varier en fonction de l'état de fonctionnement et des réglages du moniteur.

Mode pris en charge (Mode prédéfini - PC) DisplayPort FRANÇAIS 40

Fréquence horizontale (kHz)

[sélectionnez la resolution]: [6MP]

Le mode [PBP] est activé, [sélectionnez la resolution] est défini sur [6MP].

[sélectionnez la resolution]: [4MP]

Lorsque le mode [PBP] est activé

Le mode [PBP] est activé, [sélectionnez la resolution] est défini sur [4MP].

Recommandé (DisplayPort) [sélectionnez la resolution]: [8MP]

Le mode [PBP] est activé, [sélectionnez la resolution] est défini sur [8MP].

Liste des cartes graphiques prises en charge Fournisseur

Principe de fonctionnement

Ce produit est un dispositif de sortie d'imagerie médicale avec convertisseur intégré (contrôleur principal) qui génère l'image du dispositif d'imagerie médicale sur le moniteur. Celui-ci affiche une image médicale lorsqu'il est connecté à un dispositif médical.

LG Calibration Studio Medical
