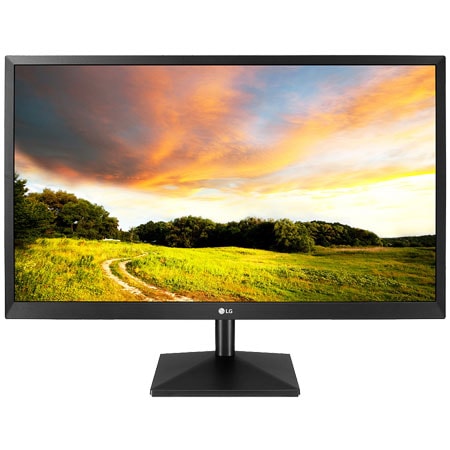

Mode d'emploi LG 27" (68 cm) Moniteur LED TN 16/9ème

Manuel d'utilisation

Moniteur LED LCD (Moniteur LED*)

*Les moniteurs LED de LG combinent un écran LCD et un rétroéclairage LED.

Veuillez lire attentivement ce manuel avant de mettre en service votre produit et conservez-le afin de pouvoir vous y référer ultérieurement.

Modèle de moniteur led lcd

Série 20MK4 Série 22MK4 Série 24MK4 Série 27MK4 22MN430H 24MN430H

Utilisation du moniteur----

- -Connexion à un PC- --------------------------- 14 Connexion D-SUB Connexion HDMI

- -Connexion aux périphériques AV-------------- 15 Connexion HDMI

- -Connecter un périphérique-------------------- 15 Raccordement d'un casque

Spécifications-----------------

- -Mode prédéfinis (Résolution)- ---------------- 30

LICENCE Chaque modèle dispose de licences différentes. Visitez le site http://www.lg.com pour plus d'informations sur la licence. Les termes HDMI et High-Definition Multimedia Interface ainsi que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d’autres pays.

Le contenu suivant est appliqué seulement aux écrans qui sont vendus sur le marché européen et qui doivent satisfaire à la Directive ErP: * Les écrants sont configurés à s’éteindre automatiquement dans 4 heures après que vous avez activé l'affichage s'il n'y a pas de réglage d’affichage. * Pour désactivter cette configuration, changez l’option au menu OSD de “Automatic Standby (Mise en Veille Automatique)”en ‘Off’.

Assemblage et préparation

Contenu de l'emballage Veuillez vérifier que tous les éléments sont bien présents dans l'emballage avant d'utiliser le produit. S'il manque des éléments, contactez le revendeur auprès duquel vous avez acheté le produit. Notez bien que le produit et les éléments qui l'accompagnent peuvent avoir un aspect différent de ceux de l'illustration.

CD (Manuel d'utilisation)/ Carte (Selon le pays)

Câble HDMI (Selon le pays)

Câble D-SUB (Selon le pays)

Adaptateur ca/cc (Selon le pays)

Série 20MK4 Série 22MK4 Série 24MK4

Adaptateur ca/cc (Selon le pays)

REMARQUE Notez bien que les éléments qui accompagnent le produit peuvent avoir un aspect différent de celui yy de l'illustration. Toutes les informations et spécifications contenues dans ce manuel sont sujettes à modification sans yy préavis, en vue d'améliorer les performances du produit. y yPour l'achat d'accessoires en option, adressez-vous à un magasin de matériel électronique, rendezvous sur un site d'achat en ligne ou contactez le revendeur auprès duquel vous avez acheté ce produit.

Pilotes et logiciels pris en charge Vous pouvez télécharger et installer la dernière version à partir du site de LGE (www.lg.com ). Pilotes et logiciels

Niveau de priorité de l'installation

Veillez à toujours utiliser des composants de la marque afin d'assurer la sécurité et les performances yy du produit. La garantie du produit ne couvre pas les dommages ou les blessures causés par l'utilisation de yy composants contrefaits. Nous vous recommandons d'utiliser les composants fournis. yy Si vous utilisez des câbles génériques non certifiés par LG, l'écran risque de ne rien afficher ou de yy subir des bruits de l'image.

Fonction des composants et des boutons FRANÇAIS FRA Bouton du joystick

Comment utiliser le bouton du joystick Vous pouvez facilement contrôler les fonctions du moniteur en appuyant sur le bouton du joystick ou en le déplaçant vers la gauche/droite avec le doigt. Fonctions de base

Appuyez une fois sur le bouton du joystick pour allumer le moniteur.

Appuyez de façon prolongée sur le bouton du joystick pour éteindre le moniteur.

Vous pouvez régler le volume en déplaçant le bouton du joystick vers la gauche/droite. (pour le mode HDMI uniquement)

REMARQUE y y Le bouton du joystick se trouve en bas du moniteur.

Connecteur d'entrée FRA FRANÇAIS

Panneau de connexion (Voir p.14~15)

Déplacer et soulever le moniteur Si vous souhaitez déplacer ou soulever le moniteur, suivez ces instructions pour éviter de le rayer ou de l'endommager le moniteur et afin d'assurer un déplacement sans danger, quelle que soit sa forme ou sa taille.

ATTENTION Dans la mesure du possible, évitez de yy toucher l'écran du moniteur. Vous risqueriez d'endommager l'écran ou des pixels permettant de composer l'image.

y y Il est recommandé de conserver le moniteur dans sa boîte ou son emballage d'origine avant d'essayer de le déplacer. y y Avant de déplacer ou de soulever le moniteur, déconnectez le cordon d'alimentation et tous les câbles. y y Maintenez fermement le moniteur par le haut et le bas du cadre. Ne tenez pas le panneau.

y y Si vous utilisez le panneau du moniteur sans la base du support, le bouton du joystick pourrait rendre le moniteur instable ou le faire tomber, ce qui pourrait endommager le moniteur ou vous blesser. Cela pourrait également entraîner des dysfonctionnements du bouton du joystick.

y y Lorsque vous tenez le moniteur, orientez l'écran à l'opposé de vous pour éviter de le rayer.

y y Lorsque vous déplacez le moniteur, évitez tout choc violent ou toute vibration sur le produit. y y Lorsque vous déplacez le moniteur, maintenez-le à la verticale, ne le tournez jamais latéralement et ne l'inclinez pas sur le côté.

Installation du moniteur Série 20MK4 Série 22MK4 Série 24MK4

Fixation du support du moniteur

ATTENTION Pour protéger l'écran et éviter de le rayer, yy couvrez la surface avec un chiffon doux.

Pour protéger l'écran et éviter de le rayer, yy couvrez la surface avec un chiffon doux.

Couple en spirale: 10 ~ 12 kgf

Utilisation du moniteur

y y Ce moniteur prend en charge la fonction Plug and Play*. * Fonction Plug and Play : reconnaissance d'un périphérique connecté et sous tension par un PC sans que l'utilisateur n'ait à configurer l'appareil ni même intervenir.

Transmettez les signaux numériques vidéo et audio de votre PC à l'écran. Connectez le PC et l’écran avec le câble HDMI à la façon indiquée par les illustrations suivantes.

Connexion D-SUB Cette connexion transmet des vidéos analogiques du PC au moniteur. Connectez le PC au moniteur à l'aide du câble D-Sub 15 broches comme indiqué ci-dessous.

REMARQUE y yL'utilisation d'un PC HDMI peut entraîner des problèmes de compatibilité. y yUtilisez un câble certifié sur lequel est apposé le logo HDMI.Si vous utilisez un câble non certifié HDMI, l'écran peut ne pas s'afficher ou une erreur de connexion peut survenir. y yTypes de câbles HDMI recommandés - Câble HDMI®/TM haute vitesse - Câble HDMI®/TM haute vitesse avec Ethernet

REMARQUE Connexion avec un connecteur de câble yy d'entrée de signal D-SUB pour Macintosh

Adaptateur Mac yy Pour l'utilisation d'un ordinateur Macintosh (Apple), utilisez un adaptateur pour remplacer le connecteur D-SUB/VGA 15 broches haute densité (3 rangées) du câble par un connecteur 15 broches à 2 rangées.

REMARQUE Si vous souhaitez utiliser deux PC avec yy le même moniteur, veillez à brancher correctement les câbles de signal (D-SUB/ DVI-D/HDMI) au moniteur. Si vous allumez le moniteur à froid, yy un scintillement peut se produire. Ce phénomène est tout à fait normal. Des points rouges, verts ou bleus peuvent yy apparaître sur l'écran. Ce phénomène est tout à fait normal.

Transmettez les signaux numériques vidéo et audio de vos appareils AV à l'écran. Connectez votre appareil AV et l'écran avec le câble HDMI comme ce qui est illustré ci-dessous.

Connectez un périphérique au moniteur via le port pour casque. Connectez le périphérique comme dans l'illustration. H/P

REMARQUE Les périphériques sont vendus séparément. yy Si vous utilisez les écouteurs, il peut causer yy un problème avec la connexion d'un autre appareil externe à l'écran. Par conséquent, il est recommandé d'utiliser des écouteurs droits.

REMARQUE L'utilisation d'un PC HDMI peut entraîner des yy problèmes de compatibilité. Utilisez un câble certifié sur lequel est yy apposé le logo HDMI.Si vous utilisez un câble non certifié HDMI, l'écran peut ne pas s'afficher ou une erreur de connexion peut survenir. Types de câbles HDMI recommandés yy - Câble HDMI®/TM haute vitesse - Câble HDMI®/TM haute vitesse avec Ethernet

y y Selon les paramètres audio de l'ordinateur et du périphérique externe, les fonctionnalités du casque et des haut-parleurs peuvent être limitées.

Connexion aux périphériques AV

Configuration utilisateur

Activation du menu principal 1 2 3

Appuyez sur le bouton du joystick en bas du moniteur. Déplacez le joystick vers le haut/bas (▲/▼) et vers la gauche/droite (◄/►) pour régler les options. Appuyez une nouvelle fois sur le bouton du joystick fermez le menu principal.

Permet d'activer le menu principal.

Fermez le menu principal. (Appuyez longuement sur le bouton pour éteindre le moniteur)

Règle le niveau du volume du moniteur. (pour le mode HDMI uniquement)

Entrez les caractéristiques d’entrée.

Règle le niveau du volume du moniteur. (pour le mode HDMI uniquement)

Permet d’accéder aux fonctions du Paramètre.

Affiche les informations sur la source d'entrée actuelle.

Permet d'éteindre le moniteur.

Affiche les informations sur la source d'entrée actuelle.

Entrez la caractéristique de Mode Image. (pour le mode HDMI uniquement)

Fonctions du menu principal Picture Mode Picture Mode

(pour le mode HDMI uniquement)

Permet de configurer les paramètres de l'écran.

Sélectionner le mode d'image pour atteindre le meilleur effet d'affichage.

Permet d'éteindre le moniteur.

Permet de sortir du menu principal.

Fonctions du menu principal

(pour le mode D-SUB uniquement)

Permet de configurer les paramètres de l’écran.

Appliquez Configuration Automatique pour un affichage optimal dans D-SUB.

Permet de régler le mode d’entrée.

Permet d’éteindre le moniteur.

Permet de sortir du menu principal.

Personnalisation des paramètres Paramètre > Configuration Rapide Luminosité Contraste Volume

Fonction Règlez le contraste et la luminosité de l'écran. Permet de régler le volume. (pour le mode HDMI uniquement)

REMARQUE y y Vous pouvez Sourdine ou Arrêt sourdine le son en déplaçant le bouton du joystick sur ▼ dans le menu du volume.

Paramètre > Source d'entrée Liste des entrées

Permet de sélectionner le mode d'entrée.

Resolution+

Optimiser la qualité d'image est affichée lorsque l'utilisateur veut des images cristallines. Il est efficace pour vidéo de haute qualité ou du gibier.

La qualité d'image optimisée est affiché lorsque l'utilisateur veut des images entre basse et haute modes de visionnage confortable. Il est efficace pour le CCU ou vidéo SD.

La qualité d'image optimisée est affiché lorsque l'utilisateur veut des images lisses et naturels. Il est efficace pour lents photos ou des images fixes.

Sélectionnez cette option pour l'affichage de tous les jours. SUPER RESOLUTION+ est désactivé dans ce mode.

Permet de définir le niveau de décalage (pour le mode HDMI uniquement). y yDécalage : cette valeur sert de référence pour un signal vidéo ; il s'agit de la couleur la plus sombre que le moniteur peut afficher. Haut

Maintient le taux de contraste de l'écran actuel.

Réduit les niveaux de noirs et augmente les niveaux des blancs dans le taux de contraste de l'écran actuel.

Ajuste automatiquement la luminosité en fonction de l'écran.

Permet de désactiver la fonction DFC.

Permet de définir un temps de réponse pour les images affichées en fonction de la vitesse de l'écran. Pour un environnement normal, nous vous recommandons d'utiliser le mode Rapide. Pour une image en mouvement rapide, nous vous recommandons d'utiliser le mode Faster. Une fois que le Mode accéléré soit sélectionné, un Flou de mouvement peut se produire en fonction du contenu. Faster

Permet de définir un temps de réponse Faster.

Permet de définir un temps de réponse Rapide.

Permet de définir un temps de réponse Normal.

Désactive la fonction d'amélioration du temps de réponse.

REMARQUE Il est complémentaire pour les utilisateurs faibles en couleurs. Ainsi, si vous trouvez l’écran inconfortable, yy vous pourriez éteindre cette fonction. Cette fonction ne peut pas distinguer certaines couleurs pour certaines images. yy

Affiche des images naturelles et homogènes par la synchronisation de la fréquence verticale du signal d'entrée avec celle de la sortie.

ATTENTION y y Interface supportée: HDMI. y y Carte graphique supportée: une carte graphique qui supporte FreeSync d’AMD est nécessaire. y y Version supportée: assurez-vous de mettre à jour la carte graphique au dernier pilote. y y Pour plus d’information et d’exigence, reportez-vous sur le web site d’AMD au http://www.amd.com/FreeSync. On

Fonction FreeSync activée.

Fonction FreeSync désactivée.

Black Stabilizer (Contrôle des noirs) : Contrôlez le contraste des noirs pour une meilleure visibilité dans les scènes obscures. L'augmentation de la valeur de Black Stabilizer (Contrôle des noirs) éclaircit la zone de faible niveau de gris sur la surface de l'écran. (Vous pouvez facilement distinguer les objets sur les écrans de jeu sombres.) La réduction de la valeur du contrôle des noirs assombrit la zone de faible niveau de gris et augmente le contraste dynamique à l'écran.

Le réticule fournit une marque au centre de l'écran pour les jeux de tir à la première personne (FPS). L’utilisateur peut sélectionner le cross hair qui correspond à leur environnement de jeu parmi les quatre cross hair. y y Lorsque l’écran est éteint ou entre en mode d'économie d'énergie, la caractéristique de Cross Hair est automatiquement tournée en Off.

Plus la valeur gamma est élevée, plus l'image devient sombre. De même, plus la valeur gamma est basse, plus l'image s'éclaircit.

Si vous n'avez pas besoin de régler les paramètres de gamma, sélectionnez Mode 4.

Permet de sélectionner la couleur de l'image par défaut. Chaud : permet d'ajouter du rouge à la couleur de l'écran. Moyen : permet de définir la couleur de l'écran à mi-chemin entre le rouge et le bleu. Froid : permet d'ajouter du bleu à la couleur de l'écran. Utilis.: Ajustement par l'utilisateur du niveau de rouge, vert ou bleu.

Vous pouvez personnaliser les couleurs de l'affichage à l'aide des options Rouge, Vert et Bleu.

Ajustement de l’image (pour le mode D-SUB uniquement)

Déplacer l’image vers la gauche et vers la droite.

Déplacer l’image vers le haut et vers le bas.

Minimiser toutes les barres verticales ou raies visibles sur le fond de l’écran. La dimension horizontale de l’écran changera aussi.

Ajuster le foyer de l’affichage. Cet article vous permet de supprimer tout bruit horizontal et d’éclaircir ou aviver l’image des caractères.
