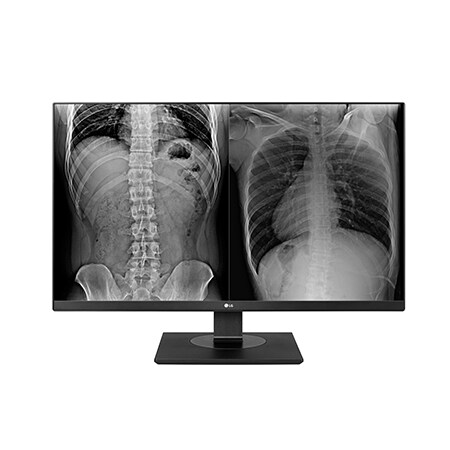

Mode d'emploi moniteur LG 27" (68 cm) Écran IPS

Médical

Veuillez lire attentivement ce manuel avant de mettre en service votre appareil et conservez-le afin de pouvoir vous y référer ultérieurement.

2019 LG Electronics Inc. Tous droits réservés.

Informations sur les logiciels libres

Pour obtenir le code source sous la licence publique générale, la licence publique générale limitée, la licence publique Mozilla ou les autres licences libres de ce produit, rendez-vous sur http://opensource.lge.com. En plus du code source, tous les termes de la licence, ainsi que les exclusions de garantie et les droits d’auteur, sont disponibles au téléchargement. LG Electronics peut aussi vous fournir le code source sur CD-ROM moyennant le paiement des frais de distribution (support, envoi et manutention) sur simple demande adressée par e-mail à opensource@lge.com. Cette offre est valable pour une période de trois ans à compter de la date de la dernière distribution de ce produit. Cette offre est valable pour toute personne possédant cette information.

Assemblage et préparation

Composition du produit Veuillez vérifier que tous les éléments sont bien présents dans l'emballage avant d'utiliser le produit. S'il manque des éléments, contactez le revendeur auprès duquel vous avez acheté le produit. Notez bien que le produit et les éléments qui l'accompagnent peuvent avoir un aspect différent de ceux de l'illustration.

CD (manuel d'utilisation, logiciel)/ Manuel des réglementations/ Cartes

•• Nous vous recommandons d'utiliser les composants fournis. •• Si vous utilisez des câbles génériques non certifiés par LG, l'écran risque de ne rien afficher ou de subir des bruits de l'image.

•• Vous devez utiliser les composants autorisés pour les accessoires ci-dessous. Des composants non autorisés pourraient causer des dommages et un dysfonctionnement du produit. Composant

Prise en charge de HDMI version 2.0, UL, Impédance 100 ohms

Prise en charge de DISPLAYPORT version 1.2a, UL, Impédance 100 ohms

Prise en charge d'USB 3.0, UL

États-Unis - Règlement des classes médicales approuvées Autres : réglementation concernant la sécurité approuvée dans les pays

Les adaptateurs ca/cc, etc., doivent être ceux fournis par le fabricant, à l’exclusion de tout autre.

REMARQUE •• Les composants peuvent différer de l'illustration. •• Les informations et spécifications contenues dans ce manuel peuvent être modifiées sans préavis, dans le but d'améliorer les performances du produit.

•• Pour l'achat d'accessoires en option, adressez-vous à un magasin de matériel électronique, rendez-vous sur un site d'achat en ligne ou contactez le revendeur auprès duquel vous avez acheté ce produit.

•• Le cordon d'alimentation fourni peut différer selon les régions.

Pilotes et logiciels pris en charge Vérifiez les pilotes et logiciels pris en charge par votre produit et reportez-vous aux manuels sur CD fourni avec le produit. Pilotes et logiciels

Niveau de priorité de l'installation

•• Requis et recommandé : Vous pouvez télécharger et installer la dernière version à partir du CD fourni ou depuis le site Web LGE (www.lg.com).

•• Facultatif : Vous pouvez télécharger et installer la dernière version depuis le site Web LGE (www.lg.com).

•• Veillez à toujours utiliser des composants de la marque LG afin d'assurer la sécurité et les performances du produit. •• La garantie du produit ne couvre pas les dommages ou les blessures causés par l'utilisation de composants non

Description des composants et des boutons FRANÇAIS Bouton du joystick Témoin de fonctionnement •• Allumé : L'appareil est sous tension •• Éteint : L'appareil est hors tension

Comment utiliser le bouton du joystick

Appuyez une fois sur le bouton du joystick pour allumer le moniteur.

Appuyez de façon prolongée sur le bouton du joystick pour éteindre le moniteur.

Vous pouvez régler le volume en déplaçant le bouton du joystick vers la gauche/droite.

REMARQUE •• Le bouton du joystick se trouve en bas du moniteur.

Vous pouvez facilement contrôler les fonctions du moniteur en appuyant sur le bouton du joystick ou en le déplaçant vers la gauche/droite avec le doigt.

Connecteur d'entrée FRANÇAIS DO NOT USE

Si vous souhaitez déplacer ou soulever le moniteur, suivez ces instructions pour éviter de le rayer ou de l'endommager et afin d'assurer un déplacement sans danger, quelle que soit sa forme ou sa taille.

AVERTISSEMENT •• Dans la mesure du possible, évitez de toucher l'écran du moniteur. -- Vous risqueriez d'endommager l'écran ou certains pixels qui permettent de composer l'image.

•• Il est recommandé d'installer le moniteur dans sa

boîte ou son emballage d'origine avant d'essayer de le déplacer. •• Avant de déplacer ou de soulever le moniteur, déconnectez le cordon d'alimentation et tous les câbles. •• Maintenez fermement le moniteur par le bas et le côté du cadre. Ne maintenez pas le panneau directement.

•• Si vous utilisez le panneau du moniteur sans la base

Utilisation du

Connexion DisplayPort FRANÇAIS

Permet de transmettre les signaux vidéo et audio numériques de votre ordinateur au moniteur. Connectez le moniteur à votre PC à l'aide du câble DisplayPort, comme indiqué sur l'illustration ci-dessous.

Connexion aux périphériques AV Connexion HDMI La connexion HDMI permet de transmettre des signaux numériques audio et vidéo de votre périphérique AV vers votre moniteur. Connectez votre périphérique AV au moniteur à l'aide du câble HDMI, comme illustré ci-dessous.

REMARQUE •• Il se peut qu'il n'y ait aucune sortie vidéo ou audio

selon la version DP (DisplayPort) de votre PC. •• Assurez-vous d'utiliser le câble DisplayPort fourni avec le produit. Le non-respect de cette consigne peut entraîner un dysfonctionnement de l'appareil. •• Si vous utilisez des câbles génériques non certifiés par LG, l'écran risque de ne rien afficher ou de subir des bruits de l'image.

REMARQUE •• Assurez-vous d'utiliser le câble HDMI fourni avec

le produit. Le non-respect de cette consigne peut entraîner un dysfonctionnement de l'appareil. •• L'utilisation d'un câble DVI à HDMI/ DP (DisplayPort) à HDMI peut présenter des problèmes de compatibilité. •• Utilisez un câble certifié sur lequel est apposé le logo HDMI. Si vous utilisez un câble non certifié HDMI, l'écran peut ne pas s'afficher ou une erreur de connexion peut survenir. •• Types de câbles HDMI recommandés -- Câble HDMI®/TM haut débit -- Câble HDMI®/TM haut débit avec Ethernet

21 Connexion HDMI/DP (DisplayPort)

Connexion au PC par câble USB

Pour utiliser la fonction USB 3.0, connectez le câble USB 3.0 de type A-B du produit au PC. Les périphériques connectés au port d'entrée USB peuvent être contrôlés à partir du PC.

Le port USB du produit fonctionne comme un concentrateur USB.

REMARQUE •• Installez le service pack le plus récent pour le système d'exploitation Windows avant d'utiliser le produit.

•• Les périphériques sont vendus séparément. •• Un clavier, une souris ou un périphérique de stockage USB peuvent être connectés au port USB.

•• Accédez à [Général] > [USB Chargement Rapide] pour définir [USB Chargement Rapide] sur [On] ou [Off].

•• La vitesse de chargement peut varier selon l'appareil.

AVERTISSEMENT Consignes relatives à l'utilisation d'un périphérique USB •• Les périphériques de stockage USB dotés d'un programme de détection automatique ou de leur propre pilote peuvent ne pas être pris en charge. •• Certains périphériques USB peuvent ne pas être pris en charge ou ne pas fonctionner correctement. •• Nous vous conseillons d'utiliser un concentrateur ou un disque dur USB doté d'une alimentation externe. (Si l'alimentation électrique n'est pas adaptée, le périphérique de stockage USB risque de ne pas être détecté correctement.)

Port de service uniquement

Connecter un périphérique au moniteur via le port pour casque. Connectez le périphérique comme indiqué sur l'illustration.

Le port est exclusivement destiné au service.

Paramètres utilisateur

Activation du menu principal 1 Appuyez sur le bouton du joystick en bas du moniteur. 2 Déplacez le joystick vers le haut/bas ( / ) et vers la gauche/droite ( / ) pour régler les options. 3 Appuyez une nouvelle fois sur le bouton du joystick pour sortir du menu principal.

Permet d'activer le menu principal.

Permet de sortir du menu principal. (Maintenez le bouton enfoncé pour éteindre le moniteur : Vous pouvez éteindre le moniteur de cette façon à n'importe quel moment, même lorsque l'affichage écran est activé.)

Règle le niveau du volume du moniteur.

Menu principal activé Permet d'accéder à la fonction [Menu]. Menu principal désactivé

Règle le niveau du volume du moniteur.

Menu principal activé Permet d'accéder aux fonctions [Source d'entrée]. Menu principal désactivé

Permet d'activer le menu principal.

Menu principal activé Permet d'accéder à la fonction [Mode Image]. Menu principal désactivé

Permet d'activer le menu principal.

Menu principal activé Permet d'éteindre le moniteur.

Fonctions du menu principal FRANÇAIS

Permet de configurer les paramètres de l'écran.

Permet d'optimiser l'écran pour le Mode Image.

Permet de définir le mode d'entrée.

[Eteindre le moniteur] Permet d'éteindre le moniteur. Eteindre le moniteur

Permet de sortir du menu principal.

Paramètres utilisateur Paramètres du menu 1 Pour consulter le menu OSD, appuyez sur le bouton du joystick en bas du moniteur, puis entrez dans le [Menu]. 2 Configurez les options en déplaçant le joystick vers le haut/bas ou vers la gauche/droite. 3 Pour retourner au menu supérieur ou régler d'autres éléments du menu, déplacez le joystick vers ou appuyez dessus (

4 Si vous souhaitez sortir du menu OSD, déplacez le joystick vers

jusqu'à ce que vous soyez sorti.

•• Lorsque vous accédez au menu, des instructions sur la manière d'utiliser le bouton s'affichent en bas à droite de l'écran.

25 Chaque option est décrite ci-dessous.

[Luminosité] [Contraste] [Volume]

Description Permet de régler la luminosité et le contraste de l'écran. Permet de régler le niveau du volume.

REMARQUE •• Vous pouvez activer le mode [Sourdine] / [Arrêt sourdine] en déplaçant le bouton du joystick sur

Permet de sélectionner le mode d'entrée.

Permet de régler le format d'affichage.

Permet d'afficher les écrans pour deux modes de source d'entrée sur un moniteur.

Permet de sélectionner le mode d'image le plus adapté pour une fonction donnée.

[Ajuster Image] Permet de régler les éléments suivants : [Stabilisateur de luminosité], [SUPER RESOLUTION+], [Netteté], [Niveau Noir], [HDMI ULTRA HD Deep Color], [DFC], [Temps de Réponse], [Contrôle des noirs] et [Uniformité]. [Ajuster Couleur] [Général]

Hdmi

Permet de modifier la sortie audio en mode [PBP]. [Principal]

Permet de sélectionner l'entrée pour [Principal].

Permet de sélectionner l'entrée pour [Secondaire].

Permet de basculer entre l'écran principal et l'écran secondaire en mode [PBP].

Permet de convertir l'écran secondaire du mode [PBP] en grand écran.

Description Permet de régler le format d'affichage de l'écran principal ou de l'écran secondaire. [Principal]

Permet d'afficher la vidéo en l'ajustant à la taille de l'écran PBP quelle que soit l'entrée du signal vidéo.

Permet d'afficher la vidéo au même format d'affichage que l'entrée du signal vidéo sur l'écran PBP.

Permet d'afficher la vidéo en l'ajustant à la taille de l'écran PBP quelle que soit l'entrée du signal vidéo.

Permet d'afficher la vidéo au même format d'affichage que l'entrée du signal vidéo sur l'écran PBP.

REMARQUE •• Lorsque le mode [Secondaire] est défini sur [Off], les menus [Sortie son], [Echange], [Vers 2nd] et [Ratio] sont désactivés. En l'absence de signal, les options [Principal] / [Secondaire] du menu [Ratio] sont désactivées.

•• La résolution optimale pour le mode [PBP] est définie automatiquement lorsque le mode [PBP] est défini.

1 Pour consulter le menu OSD, appuyez sur le bouton du joystick en bas du moniteur, puis entrez dans le [Menu]. 2 Allez sur [Image] en déplaçant le joystick. 3 Configurez les options en suivant les instructions affichées en bas à droite. 4 Pour retourner au menu supérieur ou régler d'autres éléments du menu, déplacez le joystick vers ou appuyez dessus (

5 Si vous souhaitez sortir du menu OSD, déplacez le joystick vers

jusqu'à ce que vous soyez sorti.

Chaque option est décrite ci-dessous. [Menu] > [Image] [Mode Image]

Permet à l'utilisateur de régler chaque élément. Le mode couleur du menu principal peut être ajusté.

Mode couleur Mono (noir et blanc).

Permet de régler l'écran de façon optimale pour consulter des documents. Vous pouvez éclaircir l'écran dans le menu OSD.

Espace couleur standard RGB pour le moniteur et l'imprimante.

Ce mode est destiné aux utilisateurs qui ne peuvent pas faire la distinction entre le rouge et le vert. Il permet aux utilisateurs ayant une perception des couleurs défaillante de distinguer aisément les deux couleurs.

Espace couleur standard TV PAL pour la diffusion.

Espace couleur standard HDTV pour la diffusion.

[super resolution+]

Maintient la luminosité configurée pour les environnements médicaux. La luminosité se règle automatiquement. [On] [Off]

Désactive la fonction et permet à l'utilisateur de configurer la luminosité.

La qualité d'image optimisée s’affiche lorsque l’utilisateur veut des images d’une netteté absolue. Cette option convient pour les vidéos et les jeux de haute qualité.

La qualité d'image optimisée s'affiche lorsque l’utilisateur souhaite des images entre les modes bas et haut pour un visionnage confortable. Cette option convient aux vidéos en définition standard et aux contenus créés par l'utilisateur.

La qualité d'image optimisée s'affiche lorsque l’utilisateur veut des images fluides et naturelles. Cette option convient pour les ralentis et les photos.

Sélectionnez cette option pour une utilisation quotidienne. L'option [SUPER RESOLUTION+] est désactivée avec ce mode.

32 [Menu] > [Image] FRANÇAIS

Permet de régler la netteté de l'écran.

Permet de définir le niveau de décalage (pour le mode HDMI uniquement). •• Décalage : cette valeur sert de référence pour un signal vidéo ; il s'agit de la couleur la plus sombre que le moniteur peut afficher.

[HDMI ULTRA HD Deep Color]

Maintient le taux de contraste de l'écran actuel.

Réduit les niveaux de noirs et augmente les niveaux des blancs dans le taux de contraste de l'écran actuel.

Offre des images plus nettes une fois connecté à un périphérique qui prend en charge ULTRA HD Deep Color. Format de prise en charge 4K@ 60 Hz1) Résolution

Profondeur de couleur / Taux d'échantillonnage 8 bit

YCbCr 4:2:0 YCbCr 4:2:2 YCbCr 4:4:4 RGB 4:4:4 -

Pris en charge si l’option [hdmi ultra hd deep color] est

REMARQUE •• Si le périphérique connecté ne prend pas en charge ULTRA

HD Deep Color, la fonction risque de ne pas fonctionner correctement. •• En cas de problème, réglez l'option [HDMI ULTRA HD Deep Color] sur [Off]. [DFC]

Ajuste automatiquement la luminosité en fonction de l'écran.

Description [Temps de Réponse]

Permet de définir un temps de réponse pour les images affichées en fonction de la vitesse de l'écran. Pour un environnement normal, nous vous recommandons d'utiliser le mode [Moyen]. Pour une image en mouvement rapide, nous vous recommandons d'utiliser le mode [Haut]. Définir le temps de réponse sur [Haut] peut générer des images rémanentes. [Haut]

Définit un temps de réponse élevé.

Définit un temps de réponse moyen.

Définit un temps de réponse faible.

Désactive la fonction d'amélioration du temps de réponse.

Contrôle la profondeur des noirs pour une meilleure visibilité dans les scènes sombres. Augmentez la valeur de [Contrôle des noirs] pour éclaircir les zones les plus sombres de l'écran et en distinguer tous les détails. (Vous pouvez facilement distinguer les objets sur les écrans de jeu sombres.) La réduction de la valeur de [Contrôle des noirs] assombrit les zones les plus claires et augmente le contraste dynamique à l'écran.

Permet de régler l'uniformité de la luminosité de l'écran.

REMARQUE •• Activer l'option [Uniformité] peut permettre de réduire la

luminosité globale de l'image. [On] Permet d'activer la fonction [Uniformité]. [Off] Permet de désactiver la fonction [Uniformité].

34 [Menu] > [Image] FRANÇAIS

Paramètres personnalisés de la valeur gamma : [Gamma 1.8], [Gamma 2.0], [Gamma 2.2], [Gamma 2.4], [Gamma 2.6], [DICOM Gamma Curve], [Off]. Plus la valeur gamma est élevée, plus l'image devient sombre. De même, plus la valeur gamma est basse, plus l'image s'éclaircit.

[Rouge] [Vert] [Bleu] [Six Couleurs]

Permet d'ajuster la température des couleurs par incréments de 500 K. (Remarque : une température de couleur de 9300 K est prise en charge mais pas de 9500 K.) L'utilisateur peut personnaliser la couleur rouge, verte et bleue. Permet de régler la couleur de l'image à la température de couleur de 6500 K tendant au rouge. Permet de régler la couleur de l'image à des températures de couleur de 8500 K avec une couleur entre le rouge et le bleu. Permet de régler la couleur de l'image à la température de couleur de 9300 K tendant au bleu.

Vous pouvez personnaliser les couleurs de l'affichage à l'aide des options Rouge, Vert et Bleu. Permet de répondre aux exigences en matière de couleurs en réglant la teinte et la saturation des six couleurs (rouge, vert, bleu, cyan, magenta et jaune). Ces paramètres sont ensuite enregistrés. Teinte

Règle la saturation des couleurs de l'écran. Plus la valeur est faible, moins les couleurs sont saturées et lumineuses. Plus la valeur est élevée, plus les couleurs sont saturées et foncées.

Permet de restaurer les paramètres par défaut de la couleur.

5 Si vous souhaitez sortir du menu OSD, déplacez le joystick vers

jusqu'à ce que vous soyez sorti.

Chaque option est décrite ci-dessous. [Menu] > [Général]

Permet de définir la langue d'affichage du menu.

Saving]

Economise l'énergie par l'utilisation d'un algorithme de compensation de la luminance.

[Témoin de fonctionnement]

Permet d'économiser de l'énergie à l'aide de la fonction [SMART ENERGY SAVING] haute efficacité.

Permet d'économiser de l'énergie en utilisant la fonction basse efficacité [SMART ENERGY SAVING].

Désactive la fonction [SMART ENERGY SAVING].

Permet d'activer [On] ou de désactiver [Off] le témoin de fonctionnement situé à l'avant du moniteur. [On]

Le témoin de fonctionnement s'active automatiquement.

Le témoin de fonctionnement est éteint.

Cette fonction éteint automatiquement le moniteur si aucun mouvement n'est détecté sur l'écran sur une période de temps donnée. Vous pouvez définir le délai pour la fonction d'arrêt automatique. ([Off], [4H], [6H] et [8H])

1 Pour consulter le menu OSD, appuyez sur le bouton du joystick en bas du moniteur, puis entrez dans le [Menu]. 2 Allez sur [Général] en déplaçant le joystick. 3 Configurez les options en suivant les instructions affichées en bas à droite. 4 Pour retourner au menu supérieur ou régler d'autres éléments du menu, déplacez le joystick vers ou appuyez

36 [Menu] > [Général] FRANÇAIS

Description Activer ou désactiver [DisplayPort 1.2].

REMARQUE •• Assurez-vous d'avoir bien activé ou désactivé DisplayPort conformément à la version

DisplayPort prise en charge par la carte graphique. Réglez-le sur [Désactiver] s'il n'est pas compatible avec la carte graphique. •• Lorsque l'option [DisplayPort 1.2] est désactivée, vous ne pouvez pas utiliser la sortie 10 bits de votre carte vidéo. [USB Chargement Rapide]

La fonction [USB Chargement Rapide] vous permet de recharger rapidement l'appareil lorsqu'il est connecté au port USB 3.0. [On]

Active la fonction [USB Chargement Rapide].

Permet de désactiver la fonction [USB Chargement Rapide].

Cette fonction permet de configurer le son généré par [Buzzer] à la mise sous tension du moniteur sur [On] ou [Off]. [On]

Active le [Buzzer] du moniteur.

Désactive le [Buzzer] du moniteur.

Cette fonction désactive la configuration et le réglage des menus. [On]

Active la fonction [OSD Verrouiller].

Désactive la fonction [OSD Verrouiller].

REMARQUE •• Toutes les fonctions sont désactivées, à l'exception de [Luminosité], [Contraste], [Volume], [Source d'entrée] dans [Configuration Rapide] et [OSD Verrouiller], [Information] dans [Général].

Permet d'afficher des informations [Total Power On Time], [Serial Number] et [Resolution].

5 Si vous souhaitez sortir du menu OSD, déplacez le joystick vers

jusqu'à ce que vous soyez sorti.

Chaque option est décrite ci-dessous. [Menu] > [Réinitialise]

[Voulez-vous réinitialiser les paramètres?] [Réinitialise]

Permet de rétablir les paramètres par défaut.

Résolution des problèmes

Rien n'est affiché à l'écran. Le cordon d'alimentation du moniteur est-il branché ? Le voyant d'alimentation est-il allumé ?

•• Vérifiez que le cordon d'alimentation est correctement branché sur la prise secteur.

•• Vérifiez la connexion du câble d'alimentation et appuyez sur le bouton d'alimentation.

L'appareil est-il sous tension ? Le voyant d'alimentation est-il blanc ?

•• Vérifiez que l'entrée connectée est activée ([Menu] > [Configuration

Le voyant d'alimentation clignote-til ?

•• Si le moniteur est en mode veille, déplacez la souris ou appuyez sur une

Le message [Coupure] est-il affiché ?

•• Vérifiez si l'ordinateur est allumé. •• Cela se produit lorsque les signaux émis par le PC (carte graphique) ne

Rapide] > [Source d'entrée]).

touche quelconque du clavier pour activer à nouveau l'affichage.

sont pas inclus dans la plage de fréquence horizontale ou verticale du moniteur. Reportez-vous à la section « Spécifications du produit » de ce manuel pour définir la fréquence appropriée. Le message [Pas de Signal] s'affiche-t-il ? •• Ce message apparaît lorsque le câble de signal est déconnecté ou manquant entre le PC et le moniteur. Vérifiez le câble et reconnectez-le.

Le message OSD Verrouillé s'affiche. Certaines des fonctions sont-elles indisponibles lorsque vous appuyez sur le bouton Menu ? Une image reste affichée sur l'écran. L'image reste-t-elle visible même lorsque le moniteur est éteint ?

•• L'affichage à l'écran est verrouillé. L'affichage à l'écran est verrouillé. Allez sur [Menu] > [Général] et définir [OSD Verrouiller] sur [Off].

•• L'affichage d'une image fixe pendant une durée prolongée peut endommager l'écran et provoquer cette image rémanente.

•• Pour prolonger la durée de vie du moniteur, utilisez un économiseur d'écran.

L'affichage est instable et tremble. / Les images affichées sur le moniteur laissent des traces d'ombre. Avez-vous sélectionné la résolution •• Si vous avez sélectionné la résolution HDMI 1080i 60/50 Hz appropriée ? (interlacée), il est possible que l'écran scintille. Modifiez la résolution à 1080p ou réglez la résolution recommandée.

REMARQUE comme une lampe fluorescente. Le nombre d'actualisations par seconde correspond à la fréquence verticale ou au taux de rafraîchissement. Cette valeur est exprimée en Hz. •• Fréquence horizontale : Le cycle horizontal correspond à la durée nécessaire à l'affichage d'une ligne horizontale. Si 1 est divisé par l'intervalle horizontal, le résultat est le nombre de lignes horizontales affichées par seconde. Cette valeur, exprimée en kHz, correspond à la fréquence horizontale. •• Vérifiez que la résolution ou la fréquence de la carte graphique est comprise dans la plage reconnue par le moniteur et qu'elle est configurée à la résolution recommandée (optimale) dans Panneau de configuration > Affichage > Paramètres sous Windows. (Les paramètres peuvent varier selon le système d'exploitation que vous utilisez.) •• Si la résolution de la carte graphique n'est pas celle recommandée (optimale), le texte risque d'être flou, les images indistinctes, la zone d'affichage incomplète ou mal centrée. •• Les méthodes de réglage peuvent varier selon l'ordinateur ou le système d'exploitation et certaines résolutions peuvent être indisponibles selon les performances de la carte graphique. Si tel est le cas, contactez le fabricant de l'ordinateur ou de la carte graphique pour obtenir de l'aide. •• Il est possible que certaines cartes graphiques ne prennent pas en charge la résolution 3840 x 2160. Si la résolution ne peut pas être affichée, contactez le fabricant de votre carte graphique. Les couleurs ne s'affichent pas normalement. L'affichage apparaît-il décoloré •• Sélectionnez le mode 24 bits (couleurs vraies) ou (16 couleurs) ? supérieur. Sous Windows, choisissez Panneau de configuration > Affichage > Paramètres > Qualité de couleur. (Les paramètres peuvent varier selon le système d'exploitation que vous utilisez.) Les couleurs semblent-elles instables ou •• Vérifiez que le câble de signal est correctement connecté. Reconnectez le monochromes ? câble ou réinsérez la carte graph

•• Fréquence verticale : Pour qu'une image s'affiche, l'écran doit être actualisé plusieurs dizaines de fois par seconde,

Caractéristiques du produit

Ces spécifications sont sujettes à modification sans préavis à des fins d'amélioration du produit. « ~ » fait référence au courant alternatif (CA) et «

» fait référence au courant continu (CC).

TFT (Thin Film Transistor) Affichage LCD (Ecran à cristaux liquides)

Distance entre pixels Résolution maximale

Résolution recommandée Signal vidéo

HDMI IN1, HDMI IN2, DP(DisplayPort) IN, H/P, USB ( Sources d'alimentation Type d'alimentation 19 V 3,42 A Consommation électrique

Conditions environnementales

Maximum 65 W Mode veille : ≤ 0,5 W Mode désactivé : ≤ 0,3 W

Type DA-65J19, fabriqué par Asian Power Devices Inc. (APD) Entrée : 100-240 V~ 50-60 Hz, 1,5-0,7 A Sortie : 19 V 3,42 A Classification par type de protection contre les électrocutions : Classe I Conditions de fonctionnement Température de 0 °C à 40 °C

Humidité Pression Température

0 % à 80 % 700 hPa à 1060 hPa de -20 °C à 60 °C

0 % à 85 % 500 hPa à 1060 hPa

Dimensions du moniteur (largeur x hauteur x profondeur) Avec support Sans support Avec support Sans support

615,0 x 546,3 x 276,1 (mm) 615,0 x 365,1 x 42,7 (mm) 7,5 kg 4,7 kg

Mode de réglage d'usine FRANÇAIS

DisplayPort Mode prédéfini

Fréquence horizontale (kHz)

2560 x 1440 3840 x 2160 3840 x 2160

Résolution recommandée pour PBP

Fréquence horizontale (kHz)

Résolution recommandée pour PBP

Lorsque [HDMI ULTRA HD Deep Color] est réglé sur [On]

Durée HDMI (vidéo) Mode prédéfini

Fréquence horizontale (kHz)

Témoin de fonctionnement Mode Mode activé Mode veille Mode désactivé

Couleur du voyant Blanc Blanc clignotant Éteint

Lorsque [HDMI ULTRA HD Deep Color] est réglé sur [On]

Lisez attentivement le manuel d'utilisation (CD) et gardezle à portée de main. Veuillez noter que l'étiquette fixée sur le produit fournit des informations sur le support du produit.

AVERTISSEMENT : Cet équipement est conforme à la norme CISPR 32 Catégorie A. Dans un environnement résidentiel, cet équipement peut causer des interférences radio.
