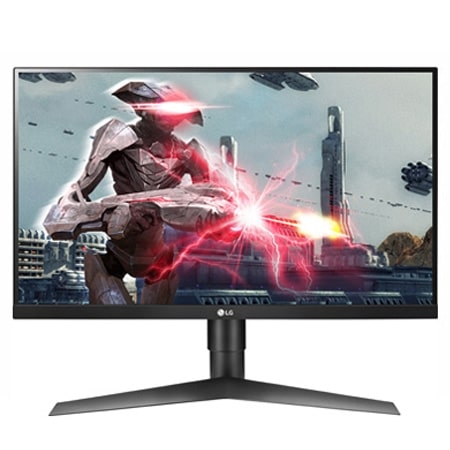

Mode d'emploi moniteur LG 27" (68 cm) Résolution 1920 × 1080

(moniteur

LED*) * L es moniteurs LED de LG combinent un écran LCD et un rétroéclairage LED. Veuillez lire attentivement ce manuel avant de mettre en service votre appareil et conservez-le afin de pouvoir vous y référer ultérieurement. 27GL650F

Utilisation du moniteur...

-- Connexion à un PC. ...................................................16 Connexion HDMI Connexion DisplayPort -- Connexion aux périphériques AV.......................17

Paramètres utilisateur....

-- Activation du menu principal. ..............................19 Fonctions du menu principal. -- Paramètres utilisateur.............................................21 Paramètres du menu

Assemblage et préparation

•• Les composants peuvent différer de l'illustration. •• Les informations et spécifications contenues dans ce manuel peuvent être ATTENTION modifiées sans préavis, dans le but d'améliorer les performances du produit. •• Veillez à toujours utiliser des composants de la marque LG afin d'assurer la sécurité •• Pour l'achat d'accessoires en option, adressez-vous à un magasin de matériel et les performances du produit. électronique, rendez-vous sur un site d'achat en ligne ou contactez le revendeur auprès duquel vous avez acheté ce produit. •• La garantie du produit ne couvre pas les dommages ou les blessures causés par l'utilisation de composants non certifiés. •• Le cordon d'alimentation fourni peut différer selon les régions. •• Nous vous recommandons d'utiliser les composants fournis. •• Si vous utilisez des câbles génériques non certifiés par LG, l'écran risque de ne rien afficher ou de subir des bruits de l'image. •• Les illustrations de ce document représentent les procédures standard ; elles peuvent donc différer de votre produit. •• Lors de l’assemblage du produit, n’appliquez pas de substances étrangères (huiles, lubrifiants, etc.) sur les vis. (Cela pourrait endommager le produit.) •• Évitez de trop serrer les vis. Vous risqueriez d'endommager le moniteur. Les dommages provoqués de cette manière ne sont pas couverts par la garantie du produit. •• Ne portez jamais le moniteur à l'envers en le tenant uniquement par la base du support. Cela pourrait provoquer la chute du moniteur et entraîner des blessures. •• Lorsque vous soulevez ou déplacez le moniteur, ne touchez pas à l'écran. Toute pression exercée sur l'écran du moniteur pourrait l'endommager. •• Pour le dessin d'onde sur l'apparence, contrairement à la méthode générale de revêtement, il est appliqué à l’ajout d’un matériau scintillant dans la matière première. Par conséquent, il se caractérise par son apparence de non décollée et la bonne durabilité. Veuillez utiliser ce produit sans souci car il n'y a au

Vous pouvez télécharger et installer la dernière version à partir du site de LGE (www. lg.com). Pilotes et logiciels

Niveau de priorité de l'installation

Pilotes et logiciels pris en charge

Description du produit et des boutons

Comment utiliser le bouton du joystick Vous pouvez facilement contrôler les fonctions du moniteur en appuyant sur le bouton du joystick ou en le déplaçant vers la gauche/droite avec le doigt. Fonctions de base

Appuyez une fois sur le bouton du joystick pour allumer le moniteur.

Appuyez de façon prolongée sur le Hors tension bouton du joystick pour éteindre le moniteur.

Bouton du joystick / Témoin de fonctionnement •• Allumé : Sous tension •• Éteint : Hors tension

Vous pouvez régler le volume en déplaçant le bouton du joystick vers la gauche/droite.

Contrôlez la luminosité de l'écran

Vous pouvez contrôler la luminosité de l'écran en déplaçant le bouton du joystick vers le haut/bas.

REMARQUE •• Le bouton du joystick se trouve en bas du moniteur.

Déplacer et soulever le moniteur Si vous souhaitez déplacer ou soulever le moniteur, suivez ces instructions pour éviter de le rayer ou de l'endommager afin d'assurer un déplacement sans danger, quelle que soit sa forme ou sa taille. •• Il est recommandé d'installer le moniteur dans sa boîte ou son emballage d'origine avant d'essayer de le déplacer. •• Avant de déplacer ou de soulever le moniteur, débranchez le cordon d'alimentation et tous les autres câbles. •• Maintenez fermement le moniteur par le bas et le côté du cadre. Ne maintenez pas •• Lorsque vous tenez le moniteur, orientez l'écran à l'opposé de vous pour éviter de le panneau directement. le rayer. •• Lorsque vous transportez le moniteur, ne l'exposez pas à des secousses ou à des vibrations excessives. •• Lorsque vous déplacez le moniteur, maintenez-le à la verticale, ne le tournez jamais latéralement et ne l'inclinez pas sur le côté.

ATTENTION •• Évitez autant que possible de toucher l'écran du moniteur. -- Vous risqueriez d'endommager l'écran ou certains pixels qui permettent de composer l'image.

•• Si vous utilisez le panneau du moniteur sans la base du support, le bouton du joystick pourrait rendre le moniteur instable ou le faire tomber, ce qui pourrait endommager le moniteur ou vous blesser. Cela pourrait également entraîner des dysfonctionnements du bouton du joystick.

Réglage de la hauteur du support

Soulevez le moniteur et placez-le sur le bureau en position verticale. Laissez une distance d'au moins 100 mm entre le moniteur et le mur pour assurer une ventilation correcte.

1 Placez le moniteur monté sur la base du support en position verticale. 2 Tenez fermement le moniteur à deux mains et réglez la hauteur.

AVERTISSEMENT •• Lors du réglage de la hauteur de l'écran, ne posez pas votre main sur le socle afin d'éviter de vous blesser aux doigts.

Installation sur un bureau

Réglage de l'inclinaison FRANÇAIS

1 Placez le moniteur monté sur la base du support en position verticale. 2 Modifiez l'inclinaison de l'écran.

L'inclinaison de l'écran peut être modifiée de -5 ° à 15 ° vers l'avant ou l'arrière pour bénéficier d'un confort visuel optimal.

AVERTISSEMENT •• Lorsque vous réglez l'inclinaison, ne tenez pas le support, comme illustré cidessous. Vous pourriez vous blesser les doigts.

Avant •• Veillez à ne pas poser les doigts ou appuyer sur la surface de l'écran lorsque vous modifiez l'inclinaison du moniteur.

2 Ajustez l'angle du moniteur dans la direction de la flèche telle qu'indiquée dans l'illustration ci-dessous.

AVERTISSEMENT •• Pour éviter d'abîmer la base du support, assurez-vous qu'il n'est pas en contact avec le moniteur lors de la rotation de ce dernier à l'aide de la fonction de rotation.

1 Levez le moniteur à sa hauteur maximum.

3 Pivotez le moniteur dans le sens des aiguilles d'une montre.

Utilisation du moniteur

•• Appuyez sur le bouton du joystick, allez dans Menu → Source d'entrée, puis sélectionnez l'option d'entrée.

•• Ce moniteur est compatible avec la fonction *Plug and Play. * Plug and Play : Fonction permettant d'ajouter un périphérique à un ordinateur sans devoir procéder à une reconfiguration ou installer manuellement des pilotes.

ATTENTION •• N'appuyez pas sur l'écran de façon prolongée. Vous risqueriez de déformer l'image. •• Évitez d'afficher une image fixe à l'écran pendant une période prolongée. Cela risque de provoquer une image rémanente. Configurez si possible un écran de veille.

REMARQUE •• Branchez le cordon d'alimentation à une multiprise (3 fiches) reliée à la terre ou à une prise murale mise à la terre. •• Si vous allumez le moniteur dans une pièce à basse température, un scintillement peut se produire. Ce phénomène est tout à fait normal. •• Des points rouges, verts ou bleus peuvent apparaître sur l'écran. Ce phénomène est tout à fait normal.

Connexion HDMI Permet de transmettre les signaux vidéo et audio numériques de votre ordinateur au moniteur.

ATTENTION •• L’utilisation d’un cable DVI vers HDMI / DP (DisplayPort) vers HDMI peut présenter des problèmes de compatibilité. •• Utilisez un cable certifié sur lequel est apposé le logo HDMI. Si vous utilisez un câble non certifié HDMI, l’écran peut ne pas s’afficher ou une erreur de connexion peut survenir. •• Types de cables HDMI recommandés •• Câble HDMI®/TM haute vitesse •• Câble HDMI®/TM haute vitesse avec Ethernet

REMARQUE •• Il se peut qu'il n'y ait aucune sortie vidéo ou audio selon la version DP (DisplayPort) de votre PC. •• Si vous utilisez une carte graphique de sortie Mini DisplayPort, utilisez un câble Mini DP vers DP (Mini DisplayPort vers DisplayPort) ou un adaptateur prenant en charge DisplayPort1.2 ou 1.4. (Vendu séparément)

Connexion aux périphériques AV Connexion HDMI La connexion HDMI permet de transmettre des signaux numériques audio et vidéo de votre périphérique AV vers votre moniteur.

REMARQUE •• L’utilisation d’un cable DVI vers HDMI / DP (DisplayPort) vers HDMI peut présenter des problèmes de compatibilité. •• Utilisez un cable certifié sur lequel est apposé le logo HDMI. Si vous utilisez un câble non certifié HDMI, l’écran peut ne pas s’afficher ou une erreur de connexion peut survenir. •• Types de cables HDMI recommandés -- Câble HDMI®/TM haute vitesse -- Câble HDMI®/TM haute vitesse avec Ethernet

Permet de transmettre les signaux vidéo et audio numériques de votre ordinateur au moniteur.

Connecter un périphérique Raccordement d'un casque Connecter un périphérique au moniteur via le port pour casque.

REMARQUE •• Les périphériques sont vendus séparément. •• L'utilisation de prises d'oreillette Angulaires peut provoquer des problèmes lors de la connexion d'un autre périphérique externe au moniteur. Il est donc conseillé d'utiliser des prises d'oreillette Droites.

•• Selon les paramètres audio de l'ordinateur et du périphérique externe, les fonctionnalités du casque et des haut-parleurs peuvent être limitées.

Activation du menu principal 1 Appuyez sur le bouton du joystick en bas du

moniteur. 2 Déplacez le joystick vers le haut/bas ( / ) et vers la gauche/droite ( / ) pour régler les options. 3 Appuyez une nouvelle fois sur le bouton du joystick pour sortir du menu principal.

Permet d'activer le menu principal.

Permet de sortir du menu principal. (Maintenez le bouton enfoncé pour éteindre le moniteur : vous pouvez éteindre le moniteur de cette façon à n'importe quel moment, même lorsque l'affichage écran est activé)

Règle le niveau du volume du moniteur.

Permet d'accéder à la fonction Source d'entrée.

Règle le niveau du volume du moniteur.

Permet d'accéder à la fonction Menu.

Règle le niveau de luminosité du moniteur.

Permet d'éteindre le moniteur.

Règle le niveau de luminosité du moniteur.

Permet d'accéder à la fonction Mode Jeux.

Paramètres

Fonctions du menu principal. FRANÇAIS

Permet de définir le mode d'entrée.

Permet d'éteindre le moniteur.

Permet de configurer les paramètres de l'écran.

Permet de définir le mode de jeux pour les jeux.

Permet de sortir du menu principal.

Paramètres utilisateur Paramètres du menu 1 2 3 4

Pour afficher le menu Paramètres, appuyez sur le bouton du joystick en bas du moniteur, puis entrez les Menu. Configurez les options en déplaçant le joystick vers le haut/bas ou vers la gauche/droite. Pour retourner aux Paramètres supérieurs ou régler d'autres Paramètres, déplacez le joystick à l’icone ou appuyez sur le button ( ). Si vous souhaitez quitter le menu Paramètres, déplacez le joystick jusqu'à votre sorti.

22 Mode Jeux sur le signal SDR (non-HDR). FRANÇAIS

Ce mode permet aux utilisateurs de personnaliser certains éléments, y compris les options liées au jeu.

Les modes image Joueur 1 et Joueur 2 vous permettent d'enregistrer deux séries de paramètres d'affichage personnalisés, y compris des options relatives aux jeux.

Ce mode est optimisé pour les jeux FPS. Ce mode est adapté aux jeux FPS très sombres.

Ce mode est optimisé pour les jeux RTS.

Optimisez l'écran pour les couleurs vives.

Optimise l'écran pour visualiser les documents. Vous pouvez illuminer l'écran dans le menu Paramètres.

Optimisez l'écran pour une amplitude dynamique élevée.

23 Mode Jeux sur le signal HDR.

Ce mode permet aux utilisateurs de personnaliser certains éléments, y compris les options liées au jeu.

Les modes image Joueur 1 et Joueur 2 vous permettent d'enregistrer deux séries de paramètres d'affichage personnalisés, y compris des options relatives aux jeux.

Ce mode est optimisé pour les jeux FPS. Ce mode est adapté aux jeux FPS très sombres.

Ce mode est optimisé pour les jeux RTS.

Optimisez l'écran pour les couleurs vives. REMARQUE

•• Le contenu HDR ne peut pas être fonctionné correctement en fonction de la configuration du système d'exploitation Windows10. Veuillez vérifier la configuration de HDR On/Off de « Windows ». •• Lorsque la fonction HDR est démarrée, les caractères ou la qualité de l'image peuvent être médiocres en fonction de la performance de la carte graphique. •• Lorsque la fonction HDR est démarrée, des flambées d'écran ou des fissures peuvent se produire lors de la modification de l'entrée du moniteur ou de la puissance de on/off selon les performances de la carte graphique.

Ce mode réduit le flou de mouvement dans les vidéos en mouvement rapide. Pour profiter pleinement de cette fonction, sélectionnez 1 920 x 1 080 @ 120Hz/144Hz avant d’activer 1ms Motion Blur Reduction.

Cette fonction est disponible pour la fréquence verticale suivante. (120Hz,144Hz) Mettez le mode 1ms Motion Blur Reduction off.

REMARQUE •• Pour réduire le flou de mouvement, la luminosité est réduite avec contrôle du rétroéclairage. •• Les caractéristiques 1ms Motion Blur Reduction et FreeSync ne peuvent pas utilisées en même temps. •• Cette fonction est optimisée pour les jeux. •• Il est recommandé de l'éteindre lorsque vous n'utilisez pas la fonction de jeu. •• Un scintillement peut arriver pendant l'opération de 1ms Motion Blur Reduction.

•• En entrée HDMI, le nom du menu est affiché sous la forme d' AMD FreeSync Tier certifié au lieu d' Adaptive-Sync. (FreeSync / FreeSync Premium / FreeSync Premium Pro) •• Interface supportée: DisplayPort (Adaptive-Sync), HDMI (FreeSync). •• Carte graphique compatible: il est nécessaire pour la carte graphique d’être compatible avec le G-SYNC de NVIDIA ou le FreeSync d’AMD. •• Version supportée: assurez-vous de mettre à jour la carte graphique au dernier pilote. •• Pour plus information et les exigences, référez aux sites du NVIDIA (www.nvidia.com) et d l’AMD (www.amd.com). On

Fonction Adaptive-Sync activée.

Fonction Adaptive-Sync désactivée.

Contrôle la profondeur des noirs pour une meilleure visibilité dans les scènes sombres. Vous pouvez facilement distinguer les objets sur les écrans de jeu sombres.

Dépannage

Rien n'est affiché à l'écran. Le cordon d'alimentation du moniteur est-il branché ?

•• Vérifiez que le cordon d'alimentation est correctement branché sur la prise secteur.

Le voyant d'alimentation est-il allumé ?

•• Vérifiez la connexion du câble d'alimentation et appuyez sur le bouton d'alimentation.

Est-ce que L'alimentation est allumée et le LED apparaissant rouge?

•• Vérifiez que l'entrée connectée est activée (Menu > Source d'entrée).

Le voyant d'alimentation clignote-til ?

•• Si le moniteur est en mode veille, déplacez la souris ou appuyez sur une touche quelconque du clavier pour activer à nouveau l'affichage. •• Vérifiez si l'ordinateur est allumé.

Le message L'écran n'est pas •• Cela se produit lorsque les signaux émis par le PC (carte graphique) ne sont pas inclus dans la plage recommandée de actuellement réglé sur la résolution fréquence horizontale ou verticale du moniteur. Reportez-vous à la section « Spécifications du produit » de ce manuel pour recommandée. Si vous n'avez pas de définir la fréquence appropriée. vidéo ou si l'écran clignote, consultez le guide d’utilisation. s'affiche-t-il ? Le message Pas de Signal s'affiche-t-il ?

•• Ce message apparaît lorsque le câble de signal est déconnecté ou manquant entre le PC et le moniteur. Vérifiez le câble et reconnectez-le.

Avez-vous installé le pilote d'affichage ?

•• Assurez-vous d’installer le pilote d’affichage à partir de notre site: http://www.lg.com. •• Vérifiez que votre carte graphique prend en charge la fonction Plug and Play.

Certaines fonctions sont désactivées. Certaines des fonctions sont-elles indisponibles lorsque vous appuyez sur le bouton Menu ?

•• L'affichage à l'écran est verrouillé. L'affichage à l'écran est verrouillé. Allez sur Menu > Général et définir OSD Verrouiller sur Off.

Une image reste affichée sur l'écran. FRANÇAIS

L'image reste-t-elle visible même lorsque le moniteur est éteint ?

•• L'affichage d'une image fixe pendant une durée prolongée peut endommager l'écran et provoquer cette image rémanente. •• Pour prolonger la durée de vie du moniteur, utilisez un économiseur d'écran.

L'affichage est instable et tremble. Les images affichées sur le moniteur laissent des traces d'ombre. Avez-vous sélectionné la résolution appropriée ?

•• Si vous avez sélectionné la résolution HDMI 1 080i 60/50 Hz (interlacée), il est possible que l'écran scintille. Modifiez la résolution à 1 080p ou réglez la résolution recommandée.

REMARQUE •• Fréquence verticale : Pour qu'une image s'affiche, l'écran doit être actualisé plusieurs dizaines de fois par seconde, comme une lampe fluorescente. Le nombre d'actualisations par seconde correspond à la fréquence verticale ou au taux de rafraîchissement. Cette valeur est exprimée en Hz. •• Fréquence horizontale : le cycle horizontal correspond à la durée nécessaire à l'affichage d'une ligne horizontale. Si 1 est divisé par l'intervalle horizontal, le résultat est le nombre de lignes horizontales affichées par seconde. Cette valeur, exprimée en kHz, correspond à la fréquence horizontale. •• Vérifiez que la résolution ou la fréquence de la carte graphique est comprise dans la plage reconnue par le moniteur et qu'elle est configurée à la résolution recommandée (optimale) dans Panneau de configuration > Affichage > Menu sous Windows. (Les paramètres peuvent varier selon le système d'exploitation que vous utilisez.) •• Si la résolution de la carte graphique n'est pas celle recommandée (optimale), le texte risque d'être flou, les images indistinctes, la zone d'affichage incomplète ou mal centrée. •• Les méthodes de réglage peuvent varier selon l'ordinateur ou le système d'exploitation et certaines résolutions peuvent être indisponibles selon les performances de la carte graphique. Si tel est le cas, contactez le fabricant de l'ordinateur ou de la carte graphique pour obtenir de l'aide. •• Il est possible que certaines cartes graphiques ne prennent pas en charge la résolution 1 920 x 1 080. Si la résolution ne peut pas être affichée, contactez le fabricant de votre carte graphique.

Les couleurs ne s'affichent pas normalement. •• Sélectionnez le mode 24 bits (couleurs vraies) ou supérieur. Sous Windows, choisissez Panneau de configuration > Affichage > Paramètres > Qualité de couleur. (Les paramètres peuvent varier selon le système d'exploitation que vous utilisez.)

Les couleurs semblent-elles instables ou monochromes ?

•• Vérifiez que le câble de signal est correctement connecté. Reconnectez le câble ou réinsérez la carte graphique du PC.

L'écran affiche-t-il des points ?

•• Lorsque vous utilisez le moniteur, il est possible que des points pixellisés (rouges, verts, bleus, blancs ou noirs) apparaissent à l'écran. Ce phénomène est normal sur un écran LCD. Il ne s'agit pas d'une erreur et cela n'a aucune incidence sur les performances du moniteur.

Aucun son en provenance du port de casque. Les images affichées via le DP (DisplayPort) ou l'entrée HDMI sont-elles sans son ?

•• Assurez-vous que les connexions du port casque sont effectuées correctement. •• Essayez d'augmenter le volume avec le joystick. •• Définissez la sortie audio du PC sur le moniteur que vous utilisez : sur la fenêtre Microsoft, allez dans Panneau de configuration > Matériel et audio > Son > définissez le moniteur comme périphérique par défaut. (Les paramètres peuvent varier selon le système d'exploitation que vous utilisez.)

L'affichage apparaît-il décoloré (16 couleurs) ?

Spécifications du produit

Résolution Sources d'alimentation

TFT (Thin Film Transistor) Écran LCD (Liquid Crystal Display)

Affichage 8 bits/couleur pris en charge.

Affichage 8 bits/couleur pris en charge.

Consommation électrique (utilisation normale)

Mode de fonctionnement : 30 W (Utilisation normale)* Mode veille : ≤ 0,3 W ** Mode désactivé : ≤ 0,3 W

type DA-48F19, fabriqué par Asian Power Devices Inc., ou type ADS-48FSK-19 19048EPCU-1, fabriqué par SHENZHEN HONOR ELECTRONIC, ou type ADS-48FSK-19 19048EPK-1, fabriqué par SHENZHEN HONOR ELECTRONIC, ou type ADS-48FSK-19 19048EPG-1, fabriqué par SHENZHEN HONOR ELECTRONIC Sortie: 19 V 2,53 A type ADS-45SN-19-3 19040G, fabriqué par SHENZHEN HONOR ELECTRONIC, ou type ADS-45SQ-19-3 19040E, fabriqué par SHENZHEN HONOR ELECTRONIC, ou type ADS-45FSQ-19 19040EPG-1, fabriqué par SHENZHEN HONOR ELECTRONIC, ou type ADS-45FSQ-19 19040EPK-1, fabriqué par SHENZHEN HONOR ELECTRONIC, ou type ADS-45FSQ-19 19040EPCU-1, fabriqué par SHENZHEN HONOR ELECTRONIC, ou type ADS-45FSQ-19 19040EPBR-1, fabriqué par SHENZHEN HONOR ELECTRONIC, ou type LCAP21C, fabriqué par LIEN CHANG ELECTRONIC ENTERPRISE, ou type LCAP26B-E, fabriqué par LIEN CHANG ELECTRONIC ENTERPRISE, ou type LCAP26B-A, fabriqué par LIEN CHANG ELECTRONIC ENTERPRISE Sortie: 19 V 2,1 A

Conditions environnementales

Conditions de fonctionnement

Dimensions du moniteur (largeur x hauteur x profondeur) Avec support

615,1 x 575,2 x 274,4 (mm)

Ces spécifications sont sujettes à modification sans préavis. Le niveau de consommation d'énergie peut être différent en état de fonctionnement et le réglage du moniteur. * La consommation d’énergie en mode commuté est mesurée selon l’essai du standard LGE (mode blanc à plein, résolution maximale). ** Le moniteur passe au Mode de Veille en quelques minutes (5 minutes au maximum).

Mode de réglage d'usine (Mode prédéfini, HDMI/ DisplayPort PC) Mode prédéfini

Fréquence horizontale (kHz)

* Lorsque la mode de Compatibilité HDMI est activé, la résolution de 1 920 x 1 080 @ 144Hz ne concilie pas.

mode de soutien de l'usine (mode préréglé)

Fréquence horizontale (kHz)

Témoin de fonctionnement Mode

Rouge (Pendant quelques secondes)

Le modèle et le numéro de série du produit se trouvent au dos et sur un côté du produit. Enregistrez-les ci-dessous dans le cas où vous avez besoin du service.

Afin d’obtenir le code de source sous GPL, LGPL, MPL, et les autres licences à source ouverte, qui sont contenues dans ce produit, veuillez visiter http://opensource.lge.com. A part le code de source, tous les termes de licence, les avertissements de garantie et les déclarations de droit d’auteur sont existants pour le téléchargement. Electroniques de LG sera également vous provider le code de source ouverte en CD-ROM pour une charge de couvrir le coût de performer la distribution(comme le coût du média, du transport et du traitement) sur la demande de courrier électronique à la source ouverte @lge.com. Cette offre est valide pour trois années de la date en quoi vous achète le produit.
