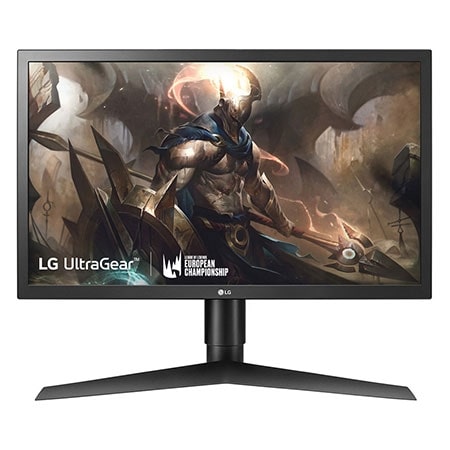

Mode d'emploi moniteur LG 24" (60 cm) Résolution 1920 × 1080

(moniteur

LED*) * L es moniteurs LED de LG combinent un écran LCD et un rétroéclairage LED. Veuillez lire attentivement ce manuel avant de mettre en service votre appareil et conservez-le afin de pouvoir vous y référer ultérieurement. 24GL650 24GL65B

www.lg.com Copyright © 2018 LG Electronics Inc. Tous droits réservés.

Utilisation du moniteur...

-- Connexion à un PC. ...................................................15 Connexion HDMI Connexion DisplayPort -- Connexion aux périphériques AV.......................16 Connexion HDMI Raccordement d'un casque

Comment utiliser le bouton du joystick -- Déplacer et soulever le moniteur. ........................6

Paramètres utilisateur....

Installation sur un bureau Réglage de la hauteur du support

Fonctions du menu principal. -- Paramètres utilisateur.............................................20

Fonction de rotation Rangement des câbles Utilisation du verrou Kensington Installation du support mural Installation au mur

-- Activation du menu principal. ..............................18

Assemblage et préparation

ATTENTION •• Veillez à toujours utiliser des composants de la marque LG afin d'assurer la sécurité et les performances du produit. •• La garantie du produit ne couvre pas les dommages ou les blessures causés par l'utilisation de composants non certifiés. •• Nous vous recommandons d'utiliser les composants fournis. •• Si vous utilisez des câbles génériques non certifiés par LG, l'écran risque de ne rien afficher ou de subir des bruits de l'image. •• Les illustrations de ce document représentent les procédures standard ; elles

•• Les composants peuvent différer de l'illustration. •• Les informations et spécifications contenues dans ce manuel peuvent être modifiées sans préavis, dans le but d'améliorer les performances du produit. •• Pour l'achat d'accessoires en option, adressez-vous à un magasin de matériel électronique, rendez-vous sur un site d'achat en ligne ou contactez le revendeur auprès duquel vous avez acheté ce produit. •• Le cordon d'alimentation fourni peut différer selon les régions.

Description du produit et des boutons

Vous pouvez télécharger et installer la dernière version à partir du site de LGE (www. lg.com). Pilotes et logiciels

Niveau de priorité de l'installation

Pilotes et logiciels pris en charge

Comment utiliser le bouton du joystick FRANÇAIS

Vous pouvez facilement contrôler les fonctions du moniteur en appuyant sur le bouton du joystick ou en le déplaçant vers la gauche/droite avec le doigt. Fonctions de base

Appuyez une fois sur le bouton du joystick pour allumer le moniteur.

Appuyez de façon prolongée sur le Hors tension bouton du joystick pour éteindre le moniteur.

Vous pouvez régler le volume en déplaçant le bouton du joystick vers la gauche/droite.

Contrôlez la Vous pouvez contrôler la luminosité luminosité de l'écran en déplaçant le bouton du de l'écran joystick vers le haut/bas.

Remarque •• Le bouton du joystick se trouve en bas du moniteur.

Déplacer et soulever le moniteur Si vous souhaitez déplacer ou soulever le moniteur, suivez ces instructions pour éviter de le rayer ou de l'endommager afin d'assurer un déplacement sans danger, quelle que soit sa forme ou sa taille. •• Il est recommandé d'installer le moniteur dans sa boîte ou son emballage d'origine avant d'essayer de le déplacer. •• Avant de déplacer ou de soulever le moniteur, débranchez le cordon d'alimentation et tous les autres câbles. •• Maintenez fermement le moniteur par le bas et le côté du cadre. Ne maintenez pas le panneau directement.

•• Lorsque vous tenez le moniteur, orientez l'écran à l'opposé de vous pour éviter de le rayer. •• Lorsque vous transportez le moniteur, ne l'exposez pas à des secousses ou à des vibrations excessives. •• Lorsque vous déplacez le moniteur, maintenez-le à la verticale, ne le tournez jamais latéralement et ne l'inclinez pas sur le côté.

ATTENTION •• Évitez autant que possible de toucher l'écran du moniteur. -- Vous risqueriez d'endommager l'écran ou certains pixels qui permettent de composer l'image.

•• Si vous utilisez le panneau du moniteur sans la base du support, le bouton du joystick pourrait rendre le moniteur instable ou le faire tomber, ce qui pourrait endommager le moniteur ou vous blesser. Cela pourrait également entraîner des dysfonctionnements du bouton du joystick.

Installation sur un bureau

Réglage de la hauteur du support

•• Soulevez le moniteur et placez-le sur le bureau en position verticale. Laissez une distance d'au moins 100 mm entre le moniteur et le mur pour assurer une ventilation correcte.

1 Placez le moniteur monté sur la base du support en position verticale. 2 Tenez fermement le moniteur à deux mains et réglez la hauteur.

ATTENTION •• Débranchez toujours le cordon d'alimentation avant de déplacer ou d'installer le moniteur. Le non-respect de cette consigne peut provoquer une électrocution. •• Assurez-vous d'utiliser le cordon d'alimentation fourni avec le produit et de le connecter sur une prise murale mise à la terre. •• Si vous avez besoin d'un nouveau cordon d'alimentation, contactez votre revendeur local ou le distributeur le plus proche.

AVERTISSEMENT •• Lors du réglage de la hauteur de l'écran, ne posez pas votre main sur le socle afin d'éviter de vous blesser aux doigts.

L'inclinaison de l'écran peut être modifiée de -5 ° à 15 ° vers l'avant ou l'arrière pour bénéficier d'un confort visuel optimal.

AVERTISSEMENT •• Lorsque vous réglez l'inclinaison, ne tenez pas le support, comme illustré cidessous. Vous pourriez vous blesser les doigts.

Avant •• Veillez à ne pas poser les doigts ou appuyer sur la surface de l'écran lorsque vous modifiez l'inclinaison du moniteur.

1 Placez le moniteur monté sur la base du support en position verticale. 2 Modifiez l'inclinaison de l'écran.

Fonction de rotation FRANÇAIS

La fonction de rotation permet au moniteur de pivoter de 90 ° dans le sens des aiguilles d'une montre.

2 Ajustez l'angle du moniteur dans la direction de la flèche telle qu'indiquée dans l'illustration ci-dessous.

Utilisation du moniteur

Connexion DisplayPort FRANÇAIS

Permet de transmettre les signaux vidéo et audio numériques de votre ordinateur au moniteur.

Connexion aux périphériques AV Connexion HDMI La connexion HDMI permet de transmettre des signaux numériques audio et vidéo de votre périphérique AV vers votre moniteur.

Remarque •• Il se peut qu'il n'y ait aucune sortie vidéo ou audio selon la version DP (DisplayPort) de votre PC. •• Assurez-vous d'utiliser le câble DisplayPort fourni avec le produit. Le non-respect de cette consigne peut entraîner un dysfonctionnement de l'appareil. •• Si vous utilisez une carte graphique de sortie Mini DisplayPort, utilisez un câble Mini DP vers DP (Mini DisplayPort vers DisplayPort) ou un adaptateur prenant en charge DisplayPort1.2. (Vendu séparément)

•• L'utilisation d'un câble DVI à HDMI/ DP (DisplayPort) à HDMI peut présenter des problèmes de compatibilité. •• Utilisez un câble certifié sur lequel est apposé le logo HDMI. Si vous utilisez un câble non certifié HDMI, l'écran peut ne pas s'afficher ou une erreur de connexion peut survenir. •• Types de câbles HDMI recommandés -- Câble HDMI®/TM haute vitesse -- Câble HDMI®/TM haute vitesse avec Ethernet

Raccordement d'un casque Remarque •• Les périphériques sont vendus séparément. •• L'utilisation de prises d'oreillette Angulaires peut provoquer des problèmes lors de la connexion d'un autre périphérique externe au moniteur. Il est donc conseillé d'utiliser des prises d'oreillette Droites.

•• Selon les paramètres audio de l'ordinateur et du périphérique externe, les fonctionnalités du casque et des haut-parleurs peuvent être limitées.

Connecter un périphérique au moniteur via le port pour casque.

Paramètres

UTILISATEUR Activation du menu principal 1 Appuyez sur le bouton du joystick en bas du

moniteur. 2 Déplacez le joystick vers le haut/bas ( / ) et vers la gauche/droite ( / ) pour régler les options. 3 Appuyez une nouvelle fois sur le bouton du joystick pour sortir du menu principal.

Permet d'activer le menu principal.

Permet de sortir du menu principal. (Maintenez le bouton enfoncé pour éteindre le moniteur : vous pouvez éteindre le moniteur de cette façon à n'importe quel moment, même lorsque l'affichage écran est activé)

Règle le niveau du volume du moniteur.

Permet d'accéder à la fonction Source d'entrée.

Règle le niveau du volume du moniteur.

Permet d'accéder aux fonctions du Menu.

Règle le niveau de luminosité du moniteur.

Permet d'éteindre le moniteur.

Règle le niveau de luminosité du moniteur.

Permet d'accéder à la fonction Mode Jeux.

Fonctions du menu principal.

Permet de définir le mode d'entrée.

Permet d'éteindre le moniteur.

Permet de configurer les paramètres de l'écran.

Permet de définir le mode de jeux pour les jeux.

Permet de sortir du menu principal.

Paramètres utilisateur Paramètres du menu 1 2 3 4

Pour afficher le menu paramètre, appuyez sur le bouton du joystick en bas du moniteur, puis entrez les Menu. Configurez les options en déplaçant le joystick vers le haut/bas ou vers la gauche/droite. Pour retourner aux paramètre supérieurs ou régler d'autres paramètre, déplacez le joystick à l’icone ou appuyez sur le button ( ). Si vous souhaitez quitter le menu paramètre, déplacez le joystick jusqu'à votre sorti.

Ce mode permet aux utilisateurs de personnaliser certains éléments, y compris les options liées au jeu.

Les modes image Joueur 1 et Joueur 2 vous permettent d'enregistrer deux séries de paramètres d'affichage personnalisés, y compris des options relatives aux jeux.

Ce mode est optimisé pour les jeux FPS. Ce mode est adapté aux jeux FPS très sombres.

Ce mode est optimisé pour les jeux RTS.

Optimisez l'écran pour les couleurs vives.

Optimise l'écran pour visualiser les documents. Vous pouvez illuminer l'écran dans le menu paramètre.

Ce mode réduit le flou de mouvement dans les vidéos en mouvement rapide. Pour profiter pleinement de cette fonction, sélectionnez 1920 × 1080 @ 120Hz/144Hz avant d’activer 1ms Motion Blur Reduction.

Cette fonction est disponible pour la fréquence verticale suivante. (120Hz,144Hz) Mettez le mode 1ms Motion Blur Reduction off.

Remarque •• Pour réduire le flou de mouvement, la luminosité est réduite avec contrôle du rétroéclairage. •• Les caractéristiques 1ms Motion Blur Reduction et FreeSync ne peuvent pas utilisées en même temps. •• Cette fonction est optimisée pour les jeux. •• Il est recommandé de l'éteindre lorsque vous n'utilisez pas la fonction de jeu. •• Un scintillement peut arriver pendant l'opération de 1ms Motion Blur Reduction.

Affiche des images naturelles et homogènes par la synchronisation de la fréquence verticale du signal d'entrée avec celle de la sortie.

Smart energy

Permet de définir la langue d'affichage du menu. Haut

Permet d'économiser de l'énergie à l'aide de la fonction SMART ENERGY SAVING haute efficacité.

Permet d'économiser de l'énergie à l'aide de la fonction SMART ENERGY SAVING basse efficacité.

Permet de désactiver la fonction SMART ENERGY SAVING.

Remarque •• La valeur des données d'économie d'énergie peut varier en fonction du panneau et des fournisseurs du panneau. •• Si vous définissez l'option SMART ENERGY SAVING sur Haut ou Bas, la luminance du moniteur diminue ou augmente d’après la source.

Témoin de fonctionnement Général

Le témoin de fonctionnement s'active automatiquement.

Le témoin de fonctionnement est éteint.

fonction éteint automatiquement le moniteur si aucun mouvement n'est détecté sur l'écran sur une période de temps donnée. Veille Automatique Cette Vous pouvez définir le délai pour la fonction d'arrêt automatique. (Off, 4H, 6H, and 8H) La caractéristique du Mode Compatible avec HDMI peut reconnaître l'équipement existant qui ne soutient pas HDMI 2.0.

Activez Mode Compatible avec HDMI.

Désactivez Mode Compatible avec HDMI.

Remarque •• Au cas où les appareils connectés ne soutiennent pas Mode Compatible avec HDMI, il arrive que l'écran ou le son ne fonctionne pas correctement. •• Certaines cartes graphiques plus anciennes ne concilent pas la HDMI 2.0, mais vous pouvez toujours sélectionner la résolution HDMI 2.0 dans le panneau de commande de la fenêtre. •• Cela peut causer l'écran apparait anormalement. Veuillez configurer la version de DisplayPort pour qu’elle corresponde à celle de l’appareil externe connecté.

Cette fonction désactive la configuration et le réglage des menus. Active la fonction OSD Verrouiller. Désactive la fonction OSD Verrouiller.

•• Toutes les fonctions sont désactivées, sauf Luminosité dans Ajuster Image, Source d'entrée, OSD Verrouiller et Information dans Général. Information

L'affichage d'information sera montré le Temps d'utilisation total, Résolution.

Permet de rétablir les paramètres par défaut.

Dépannage

Rien n'est affiché à l'écran. Le cordon d'alimentation du moniteur est-il branché ?

•• Vérifiez que le cordon d'alimentation est correctement branché sur la prise secteur.

Le voyant d'alimentation est-il allumé ?

•• Vérifiez la connexion du câble d'alimentation et appuyez sur le bouton d'alimentation.

Est-ce que L'alimentation est allumée et le LED apparaissant rouge?

•• Vérifiez que l'entrée connectée est activée (Menu > Source d'entrée).

Le voyant d'alimentation clignote-til ?

•• Si le moniteur est en mode veille, déplacez la souris ou appuyez sur une touche quelconque du clavier pour activer à nouveau l'affichage. •• Vérifiez si l'ordinateur est allumé.

Le message L'écran n'est pas •• Cela se produit lorsque les signaux émis par le PC (carte graphique) ne sont pas inclus dans la plage recommandée de fréquence actuellement réglé sur la résolution horizontale ou verticale du moniteur. Reportez-vous à la section « Spécifications du produit » de ce manuel pour définir la recommandée. Si vous n'avez pas de fréquence appropriée. vidéo ou si l'écran clignote, consultez le guide d’utilisation. s'affiche-t-il ? Le message Pas de Signal s'affiche-t-il ?

•• Ce message apparaît lorsque le câble de signal est déconnecté ou manquant entre le PC et le moniteur. Vérifiez le câble et reconnectez-le.

Avez-vous installé le pilote d'affichage ?

•• Assurez-vous d’installer le pilote d’affichage à partir de notre site: http://www.lg.com. •• Vérifiez que votre carte graphique prend en charge la fonction Plug and Play.

Certaines fonctions sont désactivées. Certaines des fonctions sont-elles indisponibles lorsque vous appuyez sur le bouton Menu ?

•• L'affichage à l'écran est verrouillé. L'affichage à l'écran est verrouillé. Allez sur Menu > Général et définir OSD Verrouiller sur Off.

Une image reste affichée sur l'écran. •• L'affichage d'une image fixe pendant une durée prolongée peut endommager l'écran et provoquer cette image rémanente. •• Pour prolonger la durée de vie du moniteur, utilisez un économiseur d'écran.

L'affichage est instable et tremble. Les images affichées sur le moniteur laissent des traces d'ombre. Avez-vous sélectionné la résolution appropriée ?

•• Si vous avez sélectionné la résolution HDMI 1080i 60/50 Hz (interlacée), il est possible que l'écran scintille. Modifiez la résolution à 1080p ou réglez la résolution recommandée.

Remarque •• Fréquence verticale : Pour qu'une image s'affiche, l'écran doit être actualisé plusieurs dizaines de fois par seconde, comme une lampe fluorescente. Le nombre d'actualisations par seconde correspond à la fréquence verticale ou au taux de rafraîchissement. Cette valeur est exprimée en Hz. •• Fréquence horizontale : le cycle horizontal correspond à la durée nécessaire à l'affichage d'une ligne horizontale. Si 1 est divisé par l'intervalle horizontal, le résultat est le nombre de lignes horizontales affichées par seconde. Cette valeur, exprimée en kHz, correspond à la fréquence horizontale. •• Vérifiez que la résolution ou la fréquence de la carte graphique est comprise dans la plage reconnue par le moniteur et qu'elle est configurée à la résolution recommandée (optimale) dans Panneau de configuration > Affichage > Menu sous Windows. (Les paramètres peuvent varier selon le système d'exploitation que vous utilisez.) •• Si la résolution de la carte graphique n'est pas celle recommandée (optimale), le texte risque d'être flou, les images indistinctes, la zone d'affichage incomplète ou mal centrée. •• Les méthodes de réglage peuvent varier selon l'ordinateur ou le système d'exploitation et certaines résolutions peuvent être indisponibles selon les performances de la carte graphique. Si tel est le cas, contactez le fabricant de l'ordinateur ou de la carte graphique pour obtenir de l'aide. •• Il est possible que certaines cartes graphiques ne prennent pas en charge la résolution 1920 x 1080. Si la résolution ne peut pas être affichée, contactez le fabricant de votre carte graphique.

L'image reste-t-elle visible même lorsque le moniteur est éteint ?

Les couleurs ne s'affichent pas normalement. FRANÇAIS

L'affichage apparaît-il décoloré (16 couleurs) ?

•• Sélectionnez le mode 24 bits (couleurs vraies) ou supérieur. Sous Windows, choisissez Panneau de configuration > Affichage > Menu > Qualité de couleur. (Les paramètres peuvent varier selon le système d'exploitation que vous utilisez.)

Les couleurs semblent-elles instables ou monochromes ?

•• Vérifiez que le câble de signal est correctement connecté. Reconnectez le câble ou réinsérez la carte graphique du PC.

L'écran affiche-t-il des points ?

•• Lorsque vous utilisez le moniteur, il est possible que des points pixellisés (rouges, verts, bleus, blancs ou noirs) apparaissent à l'écran. Ce phénomène est normal sur un écran LCD. Il ne s'agit pas d'une erreur et cela n'a aucune incidence sur les performances du moniteur.

Aucun son en provenance du port de casque. Les images affichées via le DP (DisplayPort) ou l'entrée HDMI sont-elles sans son ?

•• Assurez-vous que les connexions du port casque sont effectuées correctement. •• Essayez d'augmenter le volume avec le joystick. •• Définissez la sortie audio du PC sur le moniteur que vous utilisez : sur la fenêtre Microsoft, allez dans Panneau de configuration > Matériel et audio > Son > définissez le moniteur comme périphérique par défaut. (Les paramètres peuvent varier selon le système d'exploitation que vous utilisez.)

Affichage 8 bits/couleur pris en charge.

Consommation électrique (utilisation normale)
