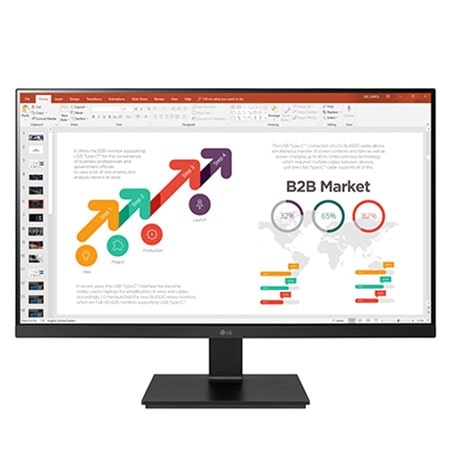

Mode d'emploi LG Moniteur 24BL650C-B - 24'' (60.4 cm)

Caractéristiques du produit.............

Les termes HDMI et High-Definition Multimedia Interface ainsi que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d’autres pays.

Assemblage et préparation

•• Veillez à toujours utiliser des composants de la marque LG afin d'assurer la sécurité et les performances du produit. •• La garantie du produit ne couvre pas les dommages ou les blessures causés par l'utilisation de composants non certifiés. •• Nous vous recommandons d'utiliser les composants fournis. •• Si vous utilisez des câbles génériques non certifiés par LG, l'écran risque de ne rien afficher ou de subir des bruits de l'image. •• Les illustrations de ce document représentent les procédures standard ; elles peuvent donc différer de votre produit. •• Lors de l’assemblage du produit, n’appliquez pas de substances étrangères (huiles, lubrifiants, etc.) sur les vis. (Cela pourrait endommager le produit.) •• Évitez de trop serrer les vis. Vous risqueriez d'endommager le moniteur. Les dommages provoqués de cette manière ne sont pas couverts par la garantie du produit. •• Ne portez jamais le moniteur à l'envers en le tenant uniquement par la base du support. Cela pourrait provoquer la chute du moniteur et entraîner des blessures. •• Lorsque vous soulevez ou déplacez le moniteur, ne touchez pas à l'écran. Toute pression exercée sur l'écran du moniteur pourrait l'endommager.

REMARQUE •• Les composants peuvent différer de l'illustration. •• Les informations et spécifications contenues dans ce manuel peuvent être modifiées sans préavis, dans le but d'améliorer les performances du produit. •• Pour l'achat d'accessoires en option, adressez-vous à un magasin de matériel électronique, rendez-vous sur un site d'achat en ligne ou contactez le revendeur auprès duquel vous avez acheté ce produit. •• Le cordon d'alimentation fourni peut différer selon les régions.

Pilotes et logiciels pris en charge Vous pouvez télécharger et installer la dernière version à partir du site de LGE (www.lg.com). Pilotes et logiciels

Niveau de priorité de l'installation

Description du produit et des boutons

Déplacer et soulever le moniteur

Si vous souhaitez déplacer ou soulever le moniteur, suivez ces instructions pour éviter de le rayer ou de l'endommager afin d'assurer un déplacement sans danger, quelle que soit sa forme ou sa taille. •• Il est recommandé d'installer le moniteur dans sa boîte ou son emballage d'origine avant d'essayer de le déplacer. •• Avant de déplacer ou de soulever le moniteur, débranchez le cordon d'alimentation et tous les autres câbles. •• Maintenez fermement le moniteur par le bas et le côté du cadre. Ne maintenez pas le panneau directement. •• Lorsque vous tenez le moniteur, orientez l'écran à l'opposé de vous pour éviter de le rayer. •• Lorsque vous transportez le moniteur, ne l'exposez pas à des secousses ou à des vibrations excessives. •• Lorsque vous déplacez le moniteur, maintenez-le à la verticale, ne le tournez jamais latéralement et ne l'inclinez pas sur le côté.

Comment utiliser le bouton du joystick Vous pouvez facilement contrôler les fonctions du moniteur en appuyant sur le bouton du joystick ou en le déplaçant vers la gauche/droite/haut/bas avec le doigt. Fonctions de base

Appuyez une fois sur le bouton du joystick pour allumer le moniteur.

Appuyez de façon prolongée sur le bouton du joystick (plus de 3 secondes) pour éteindre le moniteur.

Vous pouvez régler le volume en déplaçant le bouton du joystick vers la gauche/droite.

REMARQUE •• Le bouton du joystick se trouve en bas du moniteur. 4

ATTENTION •• Évitez autant que possible de toucher l'écran du moniteur. -- Vous risqueriez d'endommager l'écran ou certains pixels qui permettent de composer l'image.

•• Si vous utilisez le panneau du moniteur sans la base du support, le bouton du joystick pourrait rendre le moniteur instable ou le faire tomber, ce qui pourrait endommager le moniteur ou vous blesser. Cela pourrait également entraîner des dysfonctionnements du bouton du joystick.

Installation sur un bureau

Réglage de la hauteur du support

•• Soulevez le moniteur et placez-le sur le bureau en position verticale. Laissez une distance d'au moins 100 mm entre le moniteur et le mur pour assurer une ventilation correcte.

1 Placez le moniteur monté sur la base du support en position verticale. 2 Tenez fermement le moniteur à deux mains et réglez la hauteur.

100 mm AVERTISSEMENT •• Lors du réglage de la hauteur de l'écran, ne posez pas votre main sur le socle afin d'éviter de vous blesser aux doigts.

Réglage de l'inclinaison 1 Placez le moniteur monté sur la base du support en position verticale. 2 Modifiez l'inclinaison de l'écran. L'inclinaison de l'écran peut être modifiée de -5 ° à 35° vers l'avant ou l'arrière pour bénéficier d'un confort visuel optimal. AVERTISSEMENT ATTENTION •• Débranchez toujours le cordon d'alimentation avant de déplacer ou d'installer le moniteur. Le non-respect de cette consigne peut provoquer une électrocution. •• Assurez-vous d'utiliser le cordon d'alimentation fourni avec le produit et de le connecter sur une prise murale mise à la terre. •• Si vous avez besoin d'un nouveau cordon d'alimentation, contactez votre revendeur local ou le distributeur le plus proche.

•• Pour éviter de vous blesser les doigts lors du réglage de l'inclinaison de l'écran, ne posez pas votre main sur la partie inférieure du cadre du moniteur, comme le montre l'illustration ci-dessous. •• Veillez à ne pas poser les doigts ou appuyer sur la surface de l'écran lorsque vous modifiez l'inclinaison du moniteur.

3 Pivotez le moniteur dans le sens des aiguilles d'une montre.

La fonction de rotation permet au moniteur de pivoter de 90 ° dans le sens des aiguilles d'une montre.

Support AVERTISSEMENT •• Pour éviter d'abîmer la base du support, assurez-vous qu'il n'est pas en contact avec le moniteur lors de la rotation de ce dernier à l'aide de la fonction de rotation.

1 Levez le moniteur à sa hauteur maximum. 4 Terminez l'installation en faisant tourner le moniteur à 90° comme indiqué sur l'illustration ci-dessous.

2 Ajustez l'angle du moniteur dans la direction de la flèche telle qu'indiquée dans l'illustration ci-dessous.

REMARQUE •• La fonction de rotation automatique du moniteur n'est pas disponible. •• Un raccourci clavier Windows vous permet de faire pivoter facilement l'affichage de l'écran. Certaines versions de Windows et certains pilotes de carte graphique peuvent utiliser des paramètres différents pour la touche de pivot de l'écran ou ne pas prendre en charge la touche de pivot. 6

Installation du support mural

Le connecteur du système de sécurité Kensington se situe à l'arrière du moniteur. Pour plus d'informations sur l'installation et l'utilisation de ce système de sécurité, consultez le guide de l'utilisateur du verrou Kensington ou rendez-vous sur le site Web http://www.kensington.com. Reliez votre moniteur à un bureau à l'aide du câble du système de sécurité Kensington.

Ce moniteur présente les caractéristiques nécessaires pour l'ajout d'un support mural ou d'autres périphériques compatibles. REMARQUE •• Le support mural est vendu séparément. •• Pour plus d'informations sur l'installation, consultez le guide d'installation du support mural. •• Veillez à ne pas exercer une pression excessive lors du montage du support mural, cela pourrait endommager l'écran du moniteur. •• Effectuez la procédure de fixation à l'envers pour retirer le support avant d’installer le moniteur sur un support mural.

Utilisation du moniteur

•• Les illustrations présentées dans ce manuel peuvent différer de votre produit. •• N'appuyez pas sur l'écran de façon prolongée. Vous risqueriez de déformer l'image. •• Évitez d'afficher une image fixe à l'écran pendant une période prolongée. Cela risque de provoquer une image rémanente. Configurez si possible un écran de veille sur le PC. •• Branchez le cordon d'alimentation à une multiprise (3 fiches) reliée à la terre ou à une prise murale mise à la terre. •• Si vous allumez le moniteur dans une pièce à basse température, un scintillement peut se produire. Ce phénomène est tout à fait normal. •• Des points rouges, verts ou bleus peuvent apparaître sur l'écran. Ce phénomène est tout à fait normal.

Connexion à un PC •• Ce moniteur est compatible avec la fonction *Plug and Play. * Plug and Play : Fonction permettant d'ajouter un périphérique à un ordinateur sans devoir procéder à une reconfiguration ou installer manuellement des pilotes.

Permet de transmettre les signaux vidéo et audio numériques de votre ordinateur au moniteur. REMARQUE •• Il se peut qu'il n'y ait aucune sortie vidéo ou audio selon la version DP (DisplayPort) de votre PC. •• Si vous utilisez une carte graphique de sortie Mini DisplayPort, utilisez un câble Mini DP vers DP (Mini DisplayPort vers DisplayPort) ou un adaptateur prenant en charge DisplayPort1.2 ou 1.4. (Vendu séparément)

Connexion USB-C Transmettre les signaux numériques vidéo et audio de votre PC au moniteur. REMARQUE •• Le mode alternatif PD (Livraison de puissance) et DP (DP sur USB-C) est soutenu via le port USB-C. •• Les fonctions ne peuvent pas fonctionner proprement en dépendant des spécification et de l’environnement d’appareil connecté. •• Le port d’USB-C n’est pas pour la source de puissance du moniteur mais pour une source d’alimentation d’ordinateur. Connectez l’adaptateur pour alimenter la puissance au moniteur.

Connexion HDMI Permet de transmettre les signaux vidéo et audio numériques de votre ordinateur au moniteur. ATTENTION •• L'utilisation d'un câble DVI à HDMI/ DP (DisplayPort) à HDMI peut présenter des problèmes de compatibilité. •• Utilisez un câble certifié sur lequel est apposé le logo HDMI. Si vous utilisez un câble non certifié HDMI, l'écran peut ne pas s'afficher ou une erreur de connexion peut survenir. •• Types de câbles HDMI recommandés -- Câble HDMI®/TM haute débit -- Câble HDMI®/TM haute débit avec Ethernet

Connexion aux périphériques AV Connexion HDMI FRANÇAIS

La connexion HDMI permet de transmettre des signaux numériques audio et vidéo de votre périphérique AV vers votre moniteur. REMARQUE •• L'utilisation d'un câble DVI à HDMI/ DP (DisplayPort) à HDMI peut présenter des problèmes de compatibilité. •• Utilisez un câble certifié sur lequel est apposé le logo HDMI. Si vous utilisez un câble non certifié HDMI, l'écran peut ne pas s'afficher ou une erreur de connexion peut survenir. •• Types de câbles HDMI recommandés -- Câble HDMI®/TM haute débit -- Câble HDMI®/TM haute débit avec Ethernet

AVERTISSEMENT •• Consignes relatives à l'utilisation d'un périphérique USB -- Les périphériques de stockage USB dotés d'un programme de détection automatique ou de leur propre pilote peuvent ne pas être pris en charge. -- Certains périphériques USB peuvent ne pas être pris en charge ou ne pas fonctionner correctement. -- Nous vous conseillons d'utiliser un concentrateur ou un disque dur USB doté d'une alimentation externe. (Si l'alimentation électrique n'est pas adaptée, le périphérique de stockage USB risque de ne pas être détecté correctement.)

Branchement du casque Connecter un périphérique au moniteur via le port pour casque. REMARQUE

Connecter un périphérique Connexion d'appareils USB Le port USB du produit fonctionne comme un concentrateur USB.

•• Les périphériques sont vendus séparément. •• Selon les paramètres audio de l'ordinateur et du périphérique externe, les fonctionnalités du casque et des haut-parleurs peuvent être limitées. •• L'utilisation de prises d'oreillette Angulaires peut provoquer des problèmes lors de la connexion d'un autre périphérique externe au moniteur. Il est donc conseillé d'utiliser des prises d'oreillette Droites.

REMARQUE •• Il est recommandé d'installer toutes les mises à jour Windows pour un système Windows actualisé avant de vous connecter au produit et l'utiliser. •• Les périphériques sont vendus séparément. •• Un clavier, une souris ou un périphérique de stockage USB peuvent être connectés au port USB. •• La vitesse de chargement peut varier selon l'appareil. •• Pour utiliser l’USB en aval du port de moniteur, l'utilisateur doit connecter le port en amont du moniteur à l'ordinateur hôte en utilisant du USB C-C ou USB C-A câble. •• Lorsque le USB C-C câble est connecté entre le port en aval du moniteur et l'ordinateur hôte, le port en amont du moniteur va être compatible avec le périphérique de USB 2.0. •• Lorsque le USB C-A câble est connecté entre le port en aval du moniteur et l'ordinateur hôte, le port en amont du moniteur va être compatible avec le périphérique de USB 3.0. Cependant, l'ordinateur hôte doit être compatible avec la fonction de USB 3.0. 10

Paramètres utilisateur

•• L'affichage à l'écran de votre moniteur peut être légèrement différent de ce qui est indiqué sur ce manuel.

Activation du menu principal 1 Appuyez sur le bouton du joystick en bas du moniteur. 2 Déplacez le joystick vers le haut/bas et vers la gauche/droite pour régler les options. 3 Appuyez une nouvelle fois sur le bouton du joystick pour sortir du menu principal.

Permet d'activer le menu principal.

Permet de sortir du menu principal. (Maintenez le bouton enfoncé pendant plus de 3 secondes pour éteindre le moniteur. Vous pouvez éteindre le moniteur de cette façon à n'importe quel moment, même lorsque l'affichage écran est activé.)

Règle le niveau du volume du moniteur.

Permet d'accéder à la fonction Source d'entrée.

Règle le niveau du volume du moniteur.

Permet d'accéder à la fonction Paramètre.

Affiche les informations sur la source d'entrée actuelle.

Permet d'éteindre le moniteur.

Affiche les informations sur la source d'entrée actuelle.

Permet d'accéder à la fonctionnalité Mode Image. 11

Fonctions du menu principal

Permet de définir le mode d'entrée.

Permet d'éteindre le moniteur.

Permet de configurer les paramètres de l'écran.

Permet de définir le mode image.

Permet de sortir du menu principal.

Paramètres du menu 1 2 3 4

Pour consulter le menu OSD, appuyez sur le bouton du joystick en bas du moniteur, puis entrez dans le Paramètre. Déplacez le joystick vers le haut/bas et vers la gauche/droite pour régler les options. Pour retourner au menu supérieur ou régler d'autres éléments du menu, déplacez le joystick vers ou appuyez dessus ( ). Si vous souhaitez sortir du menu OSD, déplacez le joystick vers jusqu'à ce que vous soyez sorti.

Configuration utilisateur Configuration Rapide Luminosité Contraste Volume

Description Permet de régler la luminosité et le contraste de l'écran.

Paramètre > Configuration Rapide

Permet de régler le niveau du volume. Utilis.

L'utilisateur peut les personnaliser en rouge, vert ou bleu.

Permet d'ajouter du rouge à la couleur de l'écran.

Permet de définir la couleur de l'écran à mi-chemin entre le rouge et le bleu.

Permet d'ajouter du bleu à la couleur de l'écran.

Source d'entrée Paramètre > Source d'entrée Liste des entrées

Description Permet de sélectionner le mode d'entrée. Permet de régler le format d'affichage.

Super resolution+

REMARQUE •• Cette fonction permet d'augmenter la netteté des images à basse résolution. Il n'est donc pas recommandé de l'utiliser pour du texte normal ou des icônes du bureau. Le non-respect de cette indication peut résulter en une haute netteté superflue.

Permet de définir le niveau de décalage. (pour le mode HDMI uniquement) •• Décalage : cette valeur sert de référence pour un signal vidéo ; il s'agit de la couleur la plus sombre que le moniteur peut afficher. Haut

Maintient le taux de contraste de l'écran actuel.

Réduit les niveaux de noirs et augmente les niveaux des blancs dans le taux de contraste de l'écran actuel.

Ajuste automatiquement la luminosité en fonction de l'écran.

Permet de désactiver la fonction DFC.

Permet de définir un temps de réponse pour les images affichées en fonction de la vitesse de l'écran. Pour un environnement normal, nous vous recommandons d'utiliser le mode Rapide. Pour une image en mouvement rapide, nous vous recommandons d'utiliser le mode Faster. Le mode Faster peut générer des images rémanentes. Ajuster Jeu

Permet de définir le temps de réponse sur Faster.

Permet de définir le temps de réponse sur Rapide.

Permet de définir le temps de réponse sur Normal.

Permet de désactiver la fonction. 15

Contrôlez le contraste des noirs pour une meilleure visibilité dans les scènes obscures. L'augmentation de la valeur de Contrôle des noirs éclaircit la zone de faible niveau de gris sur la surface de l'écran. (Vous pouvez facilement distinguer les objets sur les écrans de jeu sombres.) La réduction de la valeur du Contrôle des noirs assombrit la zone de faible niveau de gris et augmente le contraste dynamique à l'écran.

Le réticule fournit une marque au centre de l'écran pour les jeux de tir à la première personne (FPS). L’utilisateur peut sélectionner le cross hair qui correspond à leur environnement de jeu parmi les quatre cross hair. •• Lorsque l’écran est éteint ou entre en mode d'économie d'énergie, la caractéristique de Cross Hair est automatiquement tournée en Off.

Mode 1, Mode 2, Plus la valeur gamma est élevée, plus l'image devient sombre. De même, plus la valeur gamma est basse, plus l'image Mode 3 s'éclaircit. Mode 4

Permet de sélectionner la couleur de l'image par défaut. Utilis.: Ajustement par l'utilisateur du niveau de rouge, vert ou bleu. Chaud : permet d'ajouter du rouge à la couleur de l'écran. Moyen : permet de définir la couleur de l'écran à mi-chemin entre le rouge et le bleu. Froid : permet d'ajouter du bleu à la couleur de l'écran.

Si vous n'avez pas besoin de régler les paramètres de gamma, sélectionnez Mode 4.

Vous pouvez personnaliser les couleurs de l'affichage à l'aide des options Rouge, Vert et Bleu.

Bleu Réinitialiser l'image

Voulez-vous réinitialiser les paramètres?

Permet d'annuler la sélection.

Permet de rétablir les paramètres par défaut.

Général Paramètre > Général FRANÇAIS

Smart energy saving

Description Choisir la langue dans laquelle les noms de contrôle sont affichés. Haut

SMART ENERGY SAVING permet d’ économiser de l'énergie avec cette fonction d'énergie à haut rendement.

SMART ENERGY SAVING permet d’ économiser de l'énergie avec cette fonction d'énergie à faible efficacité.

Désactive la fonction SMART ENERGY SAVING.

* SMART ENERGY SAVING : Économisez l’énergie en utilisant l’algorithme de compensation de la luminance. Veille Automatique

L’écran passe automatiquement en mode de veille après une certaine période. Empêche la saisie de données clés inexactes. On

Touche Entrée désactivée. REMARQUE

•• Toutes les fonctions sont désactivées, à l'exception de OSD Verrouiller mode, Information, Luminosité, Contraste, Source d'entrée, Volume. Off

Les informations suivantes s'afficheront : Modèle, Temps d'utilisation total, Numéro de série, Résolution.

Voulez-vous réinitialiser les paramètres?

Permet d'annuler la sélection.

Permet de rétablir les paramètres par défaut.

REMARQUE •• La valeur des données d'économie d'énergie peut varier en fonction du panneau et des fournisseurs du panneau. •• Si vous définissez l'option SMART ENERGY SAVING sur Haut ou Bas, la luminance du moniteur diminue ou augmente d’après la source.

Dépannage

Effectuez les vérifications suivantes avant de contacter nos services. Le cordon d'alimentation du moniteur est-il bien branché ? Le message Coupure s'affiche-t-il à l'écran ?

•• Vérifiez que le cordon d'alimentation est bien branché sur la prise de courant.

Le message Pas de Signal s'affiche-t-il à l'écran ?

•• Lorsque l’écran reste Pas de Signal, il passe au mode DPM. •• Ce message apparaît lorsque le câble de signal est déconnecté ou manquant entre le PC et le moniteur. Vérifiez le câble et reconnectez-le.

Aucune image ne s'affiche.

•• Ce message s'affiche lorsque le signal provenant du PC (carte vidéo) est en dehors de la plage de fréquence horizontale ou verticale du moniteur. Consultez la section « Spécifications » de ce manuel pour reconfigurer l'écran.

Vous ne pouvez pas contrôler certaines fonctions dans l'OSD? Vous ne pouvez pas contrôler certains menus dans l’OSD?

•• Vous pouvez déverrouiller les contrôles OSD à tout moment en entrant dans le menu de verrouillage de l'OSD et de changer les éléments vers désactiver.

ATTENTION •• Allez dans Panneau de configuration ► Affichage ► Paramètre et vérifiez si la fréquence ou la résolution ont été modifiées. Si c'est le cas, reconfigurez la carte vidéo en fonction de la résolution recommandée. •• Si la résolution recommandée (résolution optimale) n'est pas sélectionnée, les lettres peuvent apparaître floues et l'écran peut sembler plus sombre, tronqué ou déformé. Sélectionnez la résolution recommandée. •• La méthode de paramétrage peut différer d'un ordinateur ou d'un système d'exploitation à un autre. Il se peut que la carte vidéo ne prenne pas en charge la résolution mentionnée ci-dessus. Le cas échéant, contactez le fabricant de l'ordinateur ou de la carte vidéo. L'image n'est pas correcte. Les couleurs à l'écran sont monochromes ou anormal.

•• Vérifiez que le câble de signal est bien connecté. Si besoin, utilisez un tournevis pour le resserrer. •• Assurez-vous que la carte vidéo est bien insérée dans son emplacement. •• Définissez les paramètres de couleurs à un niveau supérieur à 24 bits (vraies couleurs). Panneau de configuration ► Paramètre. •• Vérifiez si l'écran est paramétré sur le mode entrelacé. Si oui, sélectionnez la résolution recommandée.

•• Assurez-vous d’installer le pilote d’affichage à partir de notre site: http://www.lg.com. •• Vérifiez que votre carte vidéo prend en charge la fonction Plug and Play.

Affichage allumée Si vous n’avez pas mis Le timing recommandé?

•• L’affichage sera allumée si vous utilisez le timing de HDMI 1080i 60/50 Hz, alors mettez le timing sur 1080P, laquelle est la mode recommandée 19

Caractéristiques du produit

Profondeur des couleurs Résolution

Couleur prise en charge : 8 bits. Résolution max.

ADS-110CL-19-3 190110G, fabriqué par SHENZHEN HONOR ELECTRONIC, Sortie : 19 V 5,79 A Conditions de fonctionnement

Conditions environnementales

Dimensions du moniteur (largeur x hauteur x profondeur) Dimensions

Couleur prise en charge : 8 bits. Résolution max.

ADS-110CL-19-3 190110G, fabriqué par SHENZHEN HONOR ELECTRONIC, Sortie : 19 V 5,79 A Conditions de fonctionnement

Conditions environnementales

Dimensions du moniteur (largeur x hauteur x profondeur) Dimensions

611,2 x 526,1 x 240,0 (mm)

Mode de réglage d'usine (Mode prédéfini, PC) DisplayPort/ USB-C FRANÇAIS

Fréquence horizontale (kHz)

HDMI Fréquence horizontale (kHz)

Durée HDMI (vidéo) FRANÇAIS

Mode de réglage d'usine (Mode prédéfini)

Fréquence horizontale (kHz)

Le modèle et le numéro de série du produit se trouvent au dos et sur un côté du produit. Enregistrez-les ci-dessous dans le cas où vous avez besoin du service.
