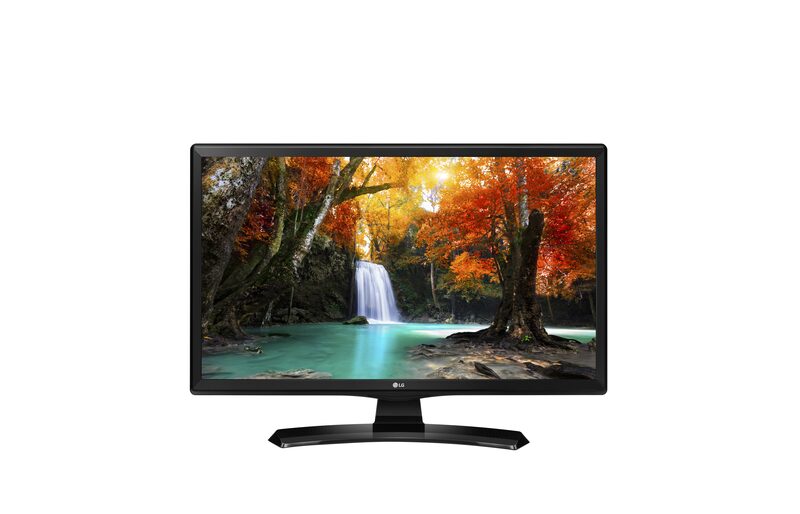

Mode d'emploi LG 22" (55 cm) Moniteur TV LED TN 16/9ème

Les termes HDMI et High-Definition Multimedia Interface ainsi que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d’autres pays.

Fabriqué sous licence de Dolby Laboratories. Dolby, Dolby Vision, Dolby Audio, Dolby Atmos et le symbole double-D sont des marques déposées de Dolby Laboratories.

Informations sur les logiciels libres Pour obtenir le code source sous la licence publique générale, la licence publique générale limitée, la licence publique Mozilla ou les autres licences libres de ce produit, rendez-vous sur http://opensource.lge.com. En plus du code source, tous les termes de la licence, ainsi que les exclusions de garantie et les droits d’auteur, sont disponibles au téléchargement. LG Electronics peut aussi vous fournir le code source sur CD-ROM moyennant le paiement des frais de distribution (support, envoi et manutention) sur simple demande adressée par e-mail à opensource@ lge.com. Cette offre est valable pour une période de trois ans à compter de la date de la dernière distribution de ce produit. Cette offre est valable pour toute personne possédant cette information.

Les licences prises en charge peuvent varier d’un modèle à l’autre. Pour plus d’informations sur les licences, consultez le site www.lg.com.

Préparation yy L’image présentée peut être différente de votre téléviseur. yy L’affichage à l’écran de votre TV peut différer légèrement de celui qui est présenté dans ce manuel. yy Les menus et options disponibles peuvent être différents selon la source d’entrée ou le modèle de produit utilisé. yy De nouvelles fonctionnalités pourront être ajoutées ultérieurement à ce téléviseur. yy La TV peut être mise en mode veille pour réduire la consommation d’électricité. Pour réduire la consommation d’énergie, la TV doit être éteinte si personne ne la regarde pendant un certain temps. yy La consommation d’énergie pendant l’utilisation peut être limitée de façon significative en réduisant la luminosité de l’image. Cela aura pour effet de réduire le coût global de fonctionnement. yy Les éléments fournis avec votre produit diffèrent en fonction du modèle choisi. yy L’appareil doit être raccordé à une prise électrique située à proximité et facilement accessible. Sur certains appareils ne disposant pas de bouton marche/arrêt, la mise hors tension de l’appareil s’effectue en débranchant le cordon d’alimentation. yy Les caractéristiques des produits ou le contenu de ce manuel peuvent être modifiés sans préavis en cas de mise à jour des fonctions. yy Pour une connexion optimale, les câbles HDMI et les périphériques USB doivent comporter des connecteurs d’une épaisseur inférieure à 10 mm et d’une largeur inférieure à 18 mm. Utilisez une rallonge prenant en charge USB 2.0 si le câble USB ou la clé USB ne s’adapte pas au port USB de la TV. B

yy Utilisez un câble certifié sur lequel est apposé le logo HDMI. Si vous utilisez un câble non certifié HDMI, l’écran peut ne pas s’afficher ou une erreur de connexion peut survenir. yy Types de câbles HDMI recommandés -- Câble HDMI®/™ haute vitesse -- Câble HDMI®/™ haute vitesse avec Ethernet AVERTISSEMENT yy Afin d’optimiser la sécurité et la durée de vie du produit, n’utilisez pas d’éléments non agréés. yy La garantie ne couvre pas les dommages ou les blessures dus à l’utilisation d’éléments non agréés.

Soulever et déplacer la TV FRANÇAIS FRA

Lisez les consignes suivantes afin d’éviter de rayer ou d’endommager la TV en la déplaçant, en la soulevant ou en la transportant, quels que soient le type et les dimensions de l’appareil. yy Nous vous recommandons de déplacer la TV dans sa boîte ou son emballage d’origine. yy Avant de déplacer ou de soulever la TV, déconnectez le câble d’alimentation et tous les câbles. yy Lorsque vous soulevez la TV, orientez l’écran à l’opposé de vous pour éviter de l’endommager.

yy Maintenez fermement la TV par le haut et le bas du cadre. Veillez à ne pas la tenir par la partie transparente, le haut-parleur ou la zone de la grille du haut-parleur.

AVERTISSEMENT yy Évitez toujours de toucher l’écran, car vous risqueriez de l’endommager. yy Lorsque vous manipulez le téléviseur, assurez-vous de ne pas endommager le bouton du joystick. (Selon le modèle)

Configuration de la TV AVERTISSEMENT

yy Lorsque vous transportez la TV, ne l’exposez pas à des secousses ou à des vibrations excessives. yy Lorsque vous transportez la TV, maintenez-la à la verticale, sans la coucher sur le côté ni l’incliner vers la gauche ou la droite. yy N’exercez pas une pression excessive qui pourrait plier le châssis car cela pourrait endommager l’écran.

yy Pour fixer le support à la TV, placez l’écran face vers le bas sur une table ou sur une surface plane munie d’une protection pour éviter de rayer l’écran. yy Ne transportez pas le téléviseur à l'envers en tenant le socle (ou la base du socle), car cela risque de provoquer une chute, ce qui pourrait endommager le téléviseur. yy Veillez à ne pas appliquer de substances étrangères (huiles, lubrifiants, etc.) sur les vis lors de l’assemblage du produit. (Vous pourriez endommager le produit.) REMARQUE yy Appuyez sur le loquet à la base du support et détachez le téléviseur de celui-ci. (Uniquement TK410*, TK41EV) yy Procédez à l’inverse du processus de fixation pour retirer le support avant d’installer la TV sur un support mural. (Uniquement TK420*) yy Le modèle TK600 ne nécessite pas d'assemblage supplémentaire.

Utilisation du bouton du joystick

(Uniquement 27TK600V) yy L’image présentée peut être différente de votre téléviseur. yy Vous pouvez allumer/éteindre la TV en appuyant sur le bouton. yy Ce bouton se trouve à l'arrière de la TV.

(Uniquement TK410*, TK420*, TK41EV) Vous pouvez activer facilement les fonctions de la TV en appuyant sur le bouton ou en le manipulant.

Utilisation du bouton POWER

yy L’image présentée peut être différente de votre téléviseur.

Fonctions de base Marche (Appuyer) Bouton arrêt (Maintenir enfoncé) Contrôle du menu (Appuyer)1 Sélection du menu (Maintenir enfoncé)2

Marche (Appuyer) Bouton arrêt (Maintenir enfoncé)1 Contrôle du volume

Si le bouton Menu apparaît sur l’écran, maintenez la touche enfoncée pour sortir du menu.

Réglage du menu Lorsque le téléviseur est allumé, appuyez une fois sur le bouton du joystick. Vous pouvez régler les éléments du menu en appuyant sur les boutons ou en les manipulant. Permet d’éteindre le téléviseur. Permet d’accéder au menu Paramètres. Efface les informations affichées à l’écran et revient à l’affichage TV. Permet de changer la source d’entrée.

Appuyez brièvement sur le bouton lorsque le téléviseur est allumé pour naviguer dans le menu. Vous pouvez utiliser la fonction lorsque vous accédez au contrôle du menu.

Réglage du menu. Lorsque le téléviseur est allumé, appuyez une fois sur le bouton. Utilisez le bouton pour régler les options du menu. Permet d’éteindre le téléviseur. Permet de changer la source d’entrée. Permet de parcourir les chaînes enregistrées. Permet de régler le niveau du volume.

REMARQUE yy Si vous appuyez d’abord sur le bouton du joystick, vous ne pourrez plus régler le volume ni les programmes enregistrés. AVERTISSEMENT yy Lorsque vous déplacez le joystick vers le haut, vers le bas, vers la droite ou vers la gauche, assurez-vous ne de pas appuyer sur le bouton du joystick.

Installation sur une table yy L’image présentée peut être différente de votre téléviseur. FRANÇAIS FRA

Soulevez et positionnez la TV à la verticale sur une table.  -- Laissez au moins 100 mm entre le mur et le moniteur pour assurer une bonne ventilation.

(Cette fonction n’est pas disponible sur tous les modèles.) yy L’image présentée peut être différente de votre téléviseur. Le connecteur du système de sécurité Kensington se situe à l’arrière de la TV. Pour plus d’informations sur l’installation ou l’utilisation de ce système de sécurité, consultez le manuel fourni avec ce dernier ou rendez-vous sur http://www.kensington.com. Connectez le câble du système de sécurité Kensington à la TV et à la table.

Branchez l’adaptateur CA/CC et le cordon d’alimentation sur une prise murale. AVERTISSEMENT

yy Ne placez pas la TV à côté ou sur des sources de chaleur. Cela pourrait provoquer un incendie ou d’autres dommages. yy Assurez-vous de connecter le téléviseur à l’adaptateur CA/CC avant de brancher la prise d’alimentation du téléviseur sur la prise murale.

Dolby Digital, MPEG-1 Layer I, MPEG-1 Layer II, DVD-LPCM MPEG-2, MPEG-4 Part2, Xvid, H.264/AVC AAC, MPEG-1 Layer III (MP3) MPEG-2, MPEG-4 Part2, Xvid, H.264/AVC HE-AAC, Dolby Digital, MPEG-1 Layer III

8 kHz ~ 48 kHz MPEG-4 64 Kbits/s ~ 1,5 Mbits/s 8 kHz ~ 48 kHz LPCM 8 bits / 16 bits / 24 bits 128 Kbits/s ~ 320 Kbits/s 8 kHz ~ 48 kHz WMA7, WMA8, WMA9 Standard ~ 768 Kbits/s M0 : jusqu’à 2 canaux à 48 kHz (sauf en mode LBR), M1 : jusqu’à 5.1 canaux à 48 kHz, M2 : jusqu’à 5.1 canaux à 96 kHz WMA 10 Pro Format libre

Taille de photo Type de fichier disponible

SOF0 : Base SOF1 : Extension séquentielle SOF2 : Progressif Minimum : 64 (l) x 64 (H) Maximum (Normal) : 15360 (l) x 8640 (H) Maximum (Type progressif) : 1920 (l) x 1440 (H) Minimum : 64 (l) x 64 (H) Maximum : 9600 (l) x 6400 (H) Interlacé, Non-Entrelacé Minimum : 64 (l) x 64 (H) Maximum (Interlace) : 1200 (l) x 800 (H) Maximum (Non-Interlace) : 9600 (l) x 6400 (H)

* Les formats de fichiers BMP et PNG sont parfois plus longs à s’afficher que le format JPEG.

Consulter le manuel en ligne Pour recevoir le Guide de l’utilisateur, rendez-vous sur : www.lg.com.

Dépannage Impossible de contrôler la TV avec la télécommande.

Nettoyage de votre TV Nettoyez régulièrement votre TV pour conserver des performances optimales et pour allonger la durée de vie du produit. yy Avant toute chose, veillez à couper l’alimentation et à débrancher le cordon d’alimentation et tous les autres câbles. yy Lorsque vous prévoyez de ne pas utiliser le téléviseur pendant une longue période, débranchez le cordon d’alimentation de la prise murale afin d’éviter tout endommagement dû à une étincelle ou une surtension.

Écran, cadre, boîtier et support Pour éliminer la poussière ou une saleté légère, essuyez la surface avec un chiffon doux, propre et sec. Pour retirer des taches importantes, essuyez la surface avec un chiffon doux imbibé d’eau propre ou d’un détergent doux dilué. Essuyez ensuite immédiatement avec un chiffon sec. yy Évitez toujours de toucher l’écran, car vous risqueriez de l’endommager. yy Ne poussez pas, ne frottez pas ou ne cognez pas la surface de l'écran avec l'ongle ou un objet contondant, car cela pourrait causer des rayures et des déformations de l'image. yy N’utilisez pas de produits chimiques car cela pourrait endommager le produit. yy Ne pulvérisez pas de liquide sur la surface. Si de l’eau pénètre dans la TV, cela peut provoquer un incendie, une électrocution ou un dysfonctionnement.

Cordon d’alimentation Retirez régulièrement la poussière ou les saletés accumulées sur le cordon d’alimentation.

Prévention du phénomène de « brûlure d’écran » ou d’« image rémanente » sur votre écran yy Si une image fixe reste affichée de façon prolongée, elle laisse sur l’écran une empreinte définitive. On parle alors de brûlure d'écran ou d'image rémanente, phénomène qui n'est pas couvert par la garantie. yy Si le format de l’image reste longtemps réglé sur 4:3, une brûlure d’écran peut apparaître sur les parties noires de l’écran. yy Évitez d’afficher une image fixe sur l’écran pendant une longue période (2 heures ou plus sur les écrans LCD) pour empêcher les brûlures d’écran.

yy Vérifiez le capteur de la télécommande sur la TV et essayez de nouveau. yy Vérifiez qu'il n'y ait aucun obstacle entre la TV et la télécommande. yy Vérifiez si les piles fonctionnent et si elles sont correctement installées ( sur , sur ). Aucune image n'est affichée et aucun son n'est émis. yy Vérifiez si l’appareil est allumé. yy Assurez-vous que le cordon d’alimentation est raccordé à une prise murale. yy Vérifiez si la prise murale ne présente pas un problème en branchant un autre appareil. La TV s’éteint de manière soudaine. yy Vérifiez les paramètres de contrôle de l’alimentation. Il est possible que l’alimentation soit interrompue. yy Vérifiez si l'option Arrêt auto (selon le modèle) / Minuterie d'arrêt / Éteindre le minuteur est activée dans les paramètres d'Minuteurs. yy Si aucun signal n'est présent quand la TV est allumée, la TV s'éteint automatiquement après 15 minutes d'inactivité. Une fois connecté au PC (HDMI/RGB), le message « Pas de signal », « Verifier signal » ou « Format non pris en charge » s’affiche. yy Allumez/éteignez le téléviseur à l’aide de la télécommande. yy Reconnectez le câble HDMI/RGB. yy Redémarrez le PC une fois le téléviseur allumé. Lorsque le téléviseur se met automatiquement hors tension. yy Si Allumer le minuteur est activé, votre téléviseur se met automatiquement sous tension à l'horaire défini. Si vous n'utilisez pas le téléviseur pendant deux heures, le téléviseur s'éteindra automatiquement. yy Pour désactiver cette fonction, utilisez votre télécommande et rendez-vous dans (Paramètres) Minuteurs Allumer le minuteur Arrêt automatique 2 heures Arrêt.

Spécifications Les spécifications de produit qui précèdent peuvent être modifiées sans préavis en cas de mise à niveau des fonctions.

Consommation électrique (Condition d’origine)

Modèles 22TK410D 22TK410V 24TK410D 24TK410V 24TK410U 24TK41EV

28TK410D 28TK410V 28TK410U 28TK41EV

Constructeur : Lien Chang Modèle : LCAP16A-E, LCAP21A Constructeur : Honor Modèle : ADS-40FSG-19 19032GPG, ADS-40SG-19-3 19032G

Constructeur : Lien Chang Modèle : LCAP21C

Entrée : AC 100 – 240 V ~ 50/60 Hz Sortie : DC 19 V 1,7 A

Entrée : AC 100 – 240 V ~ 50/60 Hz Sortie : DC 19 V 2,1 A

Dimension du module CI (L x H x P)

Conditions de l’environnement

Température de fonctionnement Taux d’humidité de fonctionnement Température de stockage Humidité de stockage

Dimensions (L x H x P) (mm)

100,0 mm x 55,0 mm x 5,0 mm

0 °C à 40 °C Inférieure à 80 % -20 °C à 60 °C Inférieure à 85 %

Nombre maximal de chaînes pouvant être mémorisées

Impédance d’antenne externe * Uniquement sur les modèles prenant en charge DVB-T2/C/S2.

Télévision numérique Terrestre DVB-T DVB-T2* VHF III : 174 ~ 230 Mhz UHF IV : 470 ~ 606 Mhz UHF V : 606 ~ 862 Mhz S bande II : 230 ~ 300 Mhz S bande III : 300 ~ 470 Mhz

1024 x 768 1152 x 864 1280 x 720 1280 x 800 1280 x 1024 1400 x 1050 1440 x 900 1600 x 900 1680 x 1050 1920 x 1080 (Uniquement RGB(PC)) 1920 x 1080 (Uniquement

Fréquence Fréquence verticale horizontale (kHz) (Hz) 31,468 70,080 31,469 59,940 37,500 75,000 37,879 60,317 46,875 75,000 48,363 60,004 56,476

60,023 67,500 45,000 49,702 63,981 79,976 65,317 55,935 60,000 64,674 65,290

75,029 75,000 60,000 59,810 60,020 75,025 59,978 59,887 60,000 59,883 59,954

Fréquence horizontale (kHz)

REMARQUE yy Résolution d’affichage optimale: 1920 x 1080 @ 60 Hz. yy Le délai optimal de chaque mode correspond à une fréquence verticale de 60 Hz.

REMARQUE yy Résolution d’affichage optimale -- 24/28TK410*, 24/28TK420*, 24/28TK41EV : 1366 x 768 @ 60 Hz. -- 22TK410* : 1920 x 1080 @ 60 Hz. yy Le délai optimal de chaque mode correspond à une fréquence verticale de 60 Hz.

Modes HDMI-DTV pris en charge Résolution FRANÇAIS FRA

720 x 480 720 x 576 1280 x 720

Fréquence horizontale (kHz) 31,469 31,500 31,250

Fréquence verticale (Hz) 59,940 60,000 50,000

37,500 44,960 45,000 33,720 33,750 28,125 27,000 33,750 56,250 67,430 67,500

50,000 59,940 60,000 59,940 60,000 50,000 24,000 30,000 50,000 59,940 60,000

Mode de prise en charge de composant

Fréquence Fréquence verticale horizontale (kHz) (Hz) 15,730 59,940 15,750 60,000 31,470 59,940 31,500 60,000 15,625 50,000 31,250 50,000 44,960 59,940 45,000 60,000 37,500 50,000 33,720 59,940 33,750 60,000 28,125 50,000 56,250 50,000 67,432 59,940 67,500 60,000

Informations de connexion du port des composants 27TK600V Informations de connexion du port des composants

Ports sortie vidéo du lecteur de DVD 22

Ne posez jamais un téléviseur sur un support instable. Le téléviseur risque de tomber, ce qui pourrait causer des blessures corporelles graves, voire entraîner la mort. De nombreuses blessures, en particulier chez les enfants, peuvent être évitées en suivant les précautions suivantes : yy Utilisez un meuble ou un support recommandé par le fabricant du téléviseur. yy Utilisez uniquement un meuble pouvant supporter le téléviseur. yy Veillez à ce que le téléviseur ne dépasse pas du rebord du meuble de support. yy Ne placez pas le téléviseur sur un meuble haut (par exemple, un placard ou une bibliothèque) sans fixer le meuble et le téléviseur à un support adapté. yy Ne placez pas le téléviseur sur un tissu ou un autre matériau pouvant être placé entre le téléviseur et le meuble. yy Avertissez les enfants des dangers relatifs à l’escalade de meuble pour atteindre le téléviseur ou ses commandes. Si vous déplacez votre téléviseur, suivez les instructions indiquées ci-dessus.

Se réfère au courant alternatif (CA). Se réfère au courant continu (CC). Se réfère à équipement de classe II. Se réfère au mode veille. Reportez-vous à "Marche" (marche-arrêt). Se réfère à des tensions dangereuses.
