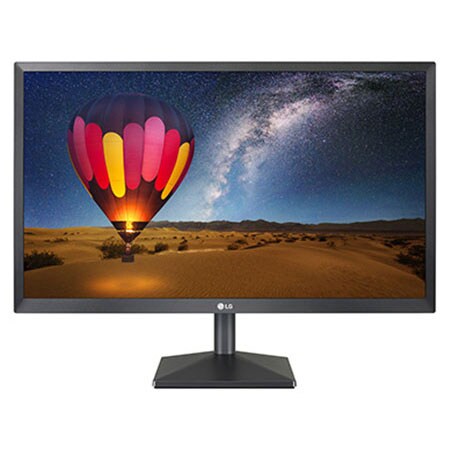

Mode d'emploi LG 22" (55 cm) Moniteur LED IPS 16/9ème

Manuel d'utilisation

Moniteur LED LCD (Moniteur LED*)

*Les moniteurs LED de LG combinent un écran LCD et un rétroéclairage LED.

Veuillez lire attentivement ce manuel avant de mettre en service votre produit et conservez-le afin de pouvoir vous y référer ultérieurement.

Modèle de moniteur led lcd

www.lg.com Copyright © 2018 LG Electronics Inc. Tous droits réservés.

Assemblage et préparation-

- -Pilotes et logiciels pris en charge- ------------- 4 - -Fonction des composants et des boutons----- 5 Comment utiliser le bouton du joystick

- -Déplacer et soulever le moniteur- ------------- 6 Installation sur une table Fixation du support mural

Utilisation du moniteur----

- -Connexion à un PC- --------------------------- 10 Connexion D-SUB Connexion HDMI

- -Connexion aux périphériques AV-------------- 11 Connexion HDMI

- -Connecter un périphérique-------------------- 11 Raccordement d'un casque

Spécifications-----------------

- -Mode prédéfinis (Résolution)- ---------------- 20

LICENCE Chaque modèle dispose de licences différentes. Visitez le site http://www.lg.com pour plus d'informations sur la licence. Les termes HDMI et High-Definition Multimedia Interface ainsi que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d’autres pays.

Le contenu suivant est appliqué seulement aux écrans qui sont vendus sur le marché européen et qui doivent satisfaire à la Directive ErP: * Les écrants sont configurés à s’éteindre automatiquement dans 4 heures après que vous avez activé l'affichage s'il n'y a pas de réglage d’affichage. * Pour désactivter cette configuration, changez l’option au menu OSD de “Automatic Standby (Mise en Veille Automatique)”en ‘Off’.

Assemblage et préparation

ATTENTION Veillez à toujours utiliser des composants de la marque afin d'assurer la sécurité et les performances yy du produit. La garantie du produit ne couvre pas les dommages ou les blessures causés par l'utilisation de yy composants contrefaits. Nous vous recommandons d'utiliser les composants fournis. yy Si vous utilisez des câbles génériques non certifiés par LG, l'écran risque de ne rien afficher ou de yy subir des bruits de l'image. Les illustrations de ce document représentent les procédures standard ; elles peuvent donc différer yy de votre produit. Lors de l’assemblage du produit, n’appliquez pas de substances étrangères (huiles, lubrifiants, etc.) yy sur les vis. (Cela pourrait endommager le produit.) Évitez de trop serrer les vis. Vous risqueriez d'endommager le moniteur. Les dommages provoqués yy de cette manière ne sont pas couverts par la garantie du produit. Ne portez jamais le moniteur à l'envers en le tenant uniquement par la base du support. Cela pourrait yy provoquer la chute du moniteur et entraîner des blessures. Lorsque vous soulevez ou déplacez le moniteur, ne touchez pas à l'écran. Toute pression exercée yy sur l'écran du moniteur pourrait l'endommager. Pour le dessin d'onde sur l'apparence, contrairement à la méthode générale de revêtement, il est yy appliqué à l’ajout d’un matériau scintillant dans la matière première. Par conséquent, il se caractérise par son apparence de non décollée et la bonne durabilité. Veuillez utiliser ce produit sans souci car il n'y a aucun de problème pendant le cycle de vie.

REMARQUE Notez bien que les éléments qui accompagnent le produit peuvent avoir un aspect différent de celui yy de l'illustration. Toutes les informations et spécifications contenues dans ce manuel sont sujettes à modification sans yy préavis, en vue d'améliorer les performances du produit. y yPour l'achat d'accessoires en option, adressez-vous à un magasin de matériel électronique, rendezvous sur un site d'achat en ligne ou contactez le revendeur auprès duquel vous avez acheté ce produit. y yLe cordon d'alimentation fourni peut différer selon les régions.

Pilotes et logiciels pris en charge Vous pouvez télécharger et installer la dernière version à partir du site de LGE (www.lg.com ). Pilotes et logiciels

Niveau de priorité de l'installation

Fonction des composants et des boutons FRA FRANÇAIS

Comment utiliser le bouton du joystick Vous pouvez facilement contrôler les fonctions du moniteur en appuyant sur le bouton du joystick ou en le déplaçant vers la gauche/droite avec le doigt. Fonctions de base

Appuyez une fois sur le bouton du joystick pour allumer le moniteur.

Appuyez de façon prolongée sur le bouton du joystick pour éteindre le moniteur.

Vous pouvez régler le volume en déplaçant le bouton du joystick vers la gauche/droite. (pour le mode HDMI uniquement)

REMARQUE y y Le bouton du joystick se trouve en bas du moniteur.

Déplacer et soulever le moniteur Si vous souhaitez déplacer ou soulever le moniteur, suivez ces instructions pour éviter de le rayer ou de l'endommager le moniteur et afin d'assurer un déplacement sans danger, quelle que soit sa forme ou sa taille.

ATTENTION Dans la mesure du possible, évitez de yy toucher l'écran du moniteur. Vous risqueriez d'endommager l'écran ou des pixels permettant de composer l'image.

y y Il est recommandé de conserver le moniteur dans sa boîte ou son emballage d'origine avant d'essayer de le déplacer. y y Avant de déplacer ou de soulever le moniteur, déconnectez le cordon d'alimentation et tous les câbles. y y Maintenez fermement le moniteur par le haut et le bas du cadre. Ne tenez pas le panneau.

y y Si vous utilisez le panneau du moniteur sans la base du support, le bouton du joystick pourrait rendre le moniteur instable ou le faire tomber, ce qui pourrait endommager le moniteur ou vous blesser. Cela pourrait également entraîner des dysfonctionnements du bouton du joystick.

y y Lorsque vous tenez le moniteur, orientez l'écran à l'opposé de vous pour éviter de le rayer.

y y Lorsque vous déplacez le moniteur, évitez tout choc violent ou toute vibration sur le produit. y y Lorsque vous déplacez le moniteur, maintenez-le à la verticale, ne le tournez jamais latéralement et ne l'inclinez pas sur le côté.

Installation sur une table

100 mm 100 mm 100 mm 100 mm

ATTENTION Débranchez toujours le cordon d'alimentation yy avant de déplacer ou d'installer le moniteur, afin d'éviter tout risque d'électrocution. Assurez-vous d'utiliser le cordon yy d'alimentation fourni avec le produit et de le connecter sur une prise murale mise à la terre. Si vous avez besoin d'un nouveau cordon yy d'alimentation, contactez votre revendeur local ou le distributeur le plus proche.

Soulevez et positionnez le moniteur à la yy verticale sur une table. Laissez 100 mm d'espace minimum entre le mur et le moniteur pour assurer une bonne ventilation.

AVERTISSEMENT FRANÇAIS FRA

Si vous souhaitez incliner le moniteur, ne tenez pas l'écran par le bas comme indiqué sur cette illustration car vous risqueriez de vous blesser.

REMARQUE L'inclinaison de l'écran peut être modifiée de -5 ° à 20 ° vers l'avant ou l'arrière pour bénéficier d'un confort visuel optimal.

Évitez de toucher l'écran et d'appuyer sur ce dernier pour ajuster l'angle du moniteur.

Utilisation du système de sécurité Kensington

Ne tenez pas cet appareil comme l'image cidessous. L’écran peut se détacher de Base du support et blesser votre corps.

Le connecteur du système de sécurité Kensington se situe à l'arrière du moniteur. Pour obtenir plus d'informations sur l'installation ou l'utilisation de ce système de sécurité, consultez le manuel fourni avec ce dernier ou rendez-vous sur http://www. kensington.com . Reliez le câble du système de sécurité entre le moniteur et la table.

REMARQUE Le système de sécurité Kensington est livré en yy option. Ce système est disponible à la vente dans la plupart des magasins d'électronique.

100 mm 100 mm 100 mm 100 mm

Si vous envisagez de monter le Moniteur sur un mur, fixez l'Interface de fixation murale (en option) à l'arrière du dispositif. Si vous installez le moniteur à l'aide d'un support mural (en option), assurez-vous de bien fixer l'écran pour éviter qu'il ne tombe. 1 Si vous utilisez la vis plus longue que la norme, le moniteur peut être endommagé en interne. 2 Si vous utilisez des vis inappropriée, le produit pourrait être endommagé et chuter de la position montée. Dans ce cas, LG n'en est pas responsable. Mural (A x B) Vis standard Nombre de vis

Utilisation du moniteur

y y Ce moniteur prend en charge la fonction Plug and Play*. * Fonction Plug and Play : reconnaissance d'un périphérique connecté et sous tension par un PC sans que l'utilisateur n'ait à configurer l'appareil ni même intervenir.

Transmettez les signaux numériques vidéo et audio de votre PC à l'écran.

Connexion D-SUB Cette connexion transmet des vidéos analogiques du PC au moniteur.

REMARQUE Connexion avec un connecteur de câble yy d'entrée de signal D-SUB pour Macintosh

Adaptateur Mac yy Pour l'utilisation d'un ordinateur Macintosh (Apple), utilisez un adaptateur pour remplacer le connecteur D-SUB/VGA 15 broches haute densité (3 rangées) du câble par un connecteur 15 broches à 2 rangées.

REMARQUE y yL'utilisation d'un PC HDMI peut entraîner des problèmes de compatibilité. y yUtilisez un câble certifié sur lequel est apposé le logo HDMI.Si vous utilisez un câble non certifié HDMI, l'écran peut ne pas s'afficher ou une erreur de connexion peut survenir. y yTypes de câbles HDMI recommandés - Câble HDMI®/TM haute vitesse - Câble HDMI®/TM haute vitesse avec Ethernet

REMARQUE Si vous souhaitez utiliser deux PC avec yy le même moniteur, veillez à brancher correctement les câbles de signal (D-SUB/ HDMI) au moniteur. Si vous allumez le moniteur à froid, yy un scintillement peut se produire. Ce phénomène est tout à fait normal. Des points rouges, verts ou bleus peuvent yy apparaître sur l'écran. Ce phénomène est tout à fait normal.

Transmettez les signaux numériques vidéo et audio de vos appareils AV à l'écran.

Connectez un périphérique au moniteur via le port pour casque. Connectez le périphérique comme dans l'illustration.

REMARQUE REMARQUE L'utilisation d'un PC HDMI peut entraîner des yy problèmes de compatibilité. Utilisez un câble certifié sur lequel est yy apposé le logo HDMI.Si vous utilisez un câble non certifié HDMI, l'écran peut ne pas s'afficher ou une erreur de connexion peut survenir. Types de câbles HDMI recommandés yy - Câble HDMI®/TM haute vitesse - Câble HDMI®/TM haute vitesse avec Ethernet

Les périphériques sont vendus séparément. yy Si vous utilisez les écouteurs, il peut causer yy un problème avec la connexion d'un autre appareil externe à l'écran. Par conséquent, il est recommandé d'utiliser des écouteurs droits.

y y Selon les paramètres audio de l'ordinateur et du périphérique externe, les fonctionnalités du casque et des haut-parleurs peuvent être limitées.

Connexion aux périphériques AV

Personnalisation des paramètres

Activation du menu principal 1 2 3

Appuyez sur le bouton du joystick en bas du moniteur. Déplacez le joystick vers le haut/bas (▲/▼) et vers la gauche/droite (◄/►) pour régler les options. Appuyez une nouvelle fois sur le bouton du joystick fermez le menu principal.

Permet d'activer le menu principal.

Fermez le menu principal. (Appuyez longuement sur le bouton pour éteindre le moniteur)

Règle le niveau du volume du moniteur. (pour le mode HDMI uniquement)

Entrez les caractéristiques d’entrée.

Règle le niveau du volume du moniteur. (pour le mode HDMI uniquement)

Permet d’accéder aux fonctions du Paramètre.

Affiche les informations sur la source d'entrée actuelle.

Permet d'éteindre le moniteur.

Affiche les informations sur la source d'entrée actuelle.

Entrez la caractéristique de Mode Image. (pour le mode HDMI uniquement)

Fonctions du menu principal. Picture Mode Picture Mode

(pour le mode HDMI uniquement)

Permet de configurer les paramètres de l'écran.

Sélectionner le mode d'image pour atteindre le meilleur effet d'affichage.

Permet d'éteindre le moniteur.

Permet de sortir du menu principal.

Personnalisation des paramètres Luminosité Contraste Volume

Fonction Règlez le contraste et la luminosité de l'écran. Permet de régler le volume. (pour le mode HDMI uniquement)

REMARQUE y y Vous pouvez Sourdine ou Arrêt sourdine le son en déplaçant le bouton du joystick sur ▼ dans le menu du volume. Fonction

Paramètre > Source d'entrée Liste des entrées

Permet de sélectionner le mode d'entrée.

Permet de régler le format d'affichage. Full Wide

Permet d'afficher la vidéo en grand écran, quelle que soit l'entrée du signal vidéo.

Permet d'afficher la vidéo en fonction du format d'affichage de l'entrée du signal vidéo.

REMARQUE • • Les options peuvent être désactivées à la résolution conseillée (1920 x 1080).

Paramètre > Configuration Rapide

Personnalisation des paramètres Paramètre > Image Mode Image

Permet à l'utilisateur de régler chaque élément. Le mode Couleur du menu principal peut être réglé.

Resolution+

Optimiser la qualité d'image est affichée lorsque l'utilisateur veut des images cristallines. Il est efficace pour vidéo de haute qualité ou du gibier.

La qualité d'image optimisée est affiché lorsque l'utilisateur veut des images entre basse et haute modes de visionnage confortable. Il est efficace pour le CCU ou vidéo SD.

La qualité d'image optimisée est affiché lorsque l'utilisateur veut des images lisses et naturels. Il est efficace pour lents photos ou des images fixes.

Sélectionnez cette option pour l'affichage de tous les jours. SUPER RESOLUTION+ est désactivé dans ce mode.

Permet de définir le niveau de décalage (pour le mode HDMI uniquement). y yDécalage : cette valeur sert de référence pour un signal vidéo ; il s'agit de la couleur la plus sombre que le moniteur peut afficher. Haut

Maintient le taux de contraste de l'écran actuel.

Réduit les niveaux de noirs et augmente les niveaux des blancs dans le taux de contraste de l'écran actuel.

Ajuste automatiquement la luminosité en fonction de l'écran.

Permet de désactiver la fonction DFC.

Permet de définir un temps de réponse pour les images affichées en fonction de la vitesse de l'écran. Pour un environnement normal, nous vous recommandons d'utiliser le mode Rapide. Pour une image en mouvement rapide, nous vous recommandons d'utiliser le mode Faster. Le mode Faster peut générer des images rémanentes. Faster

Permet de définir un temps de réponse Faster.

Permet de définir un temps de réponse Rapide.

Permet de définir un temps de réponse Normal.

Désactive la fonction d'amélioration du temps de réponse.

REMARQUE y yIl est complémentaire pour les utilisateurs faibles en couleurs. Ainsi, si vous trouvez l’écran inconfortable, vous pourriez éteindre cette fonction. y yCette fonction ne peut pas distinguer certaines couleurs pour certaines images.

ATTENTION y y Interface supportée: HDMI. y y Carte graphique supportée: une carte graphique qui supporte FreeSync d’AMD est nécessaire. y y Version supportée: assurez-vous de mettre à jour la carte graphique au dernier pilote. y y Pour plus d’information et d’exigence, reportez-vous sur le web site d’AMD au http://www.amd.com/FreeSync.

Fonction FreeSync activée.

Fonction FreeSync désactivée.

Black Stabilizer (Contrôle des noirs) : Contrôlez le contraste des noirs pour une meilleure visibilité dans les scènes obscures. L'augmentation de la valeur de Black Stabilizer (Contrôle des noirs) éclaircit la zone de faible niveau de gris sur la surface de l'écran. (Vous pouvez facilement distinguer les objets sur les écrans de jeu sombres.) La réduction de la valeur du contrôle des noirs assombrit la zone de faible niveau de gris et augmente le contraste dynamique à l'écran.

Le réticule fournit une marque au centre de l'écran pour les jeux de tir à la première personne (FPS). L’utilisateur peut sélectionner le cross hair qui correspond à leur environnement de jeu parmi les quatre cross hair. y y Lorsque l’écran est éteint ou entre en mode d'économie d'énergie, la caractéristique de Cross Hair est automatiquement tournée en Off.

Plus la valeur gamma est élevée, plus l'image devient sombre. De même, plus la valeur gamma est basse, plus l'image s'éclaircit.

Si vous n'avez pas besoin de régler les paramètres de gamma, sélectionnez Mode 4.

Permet de sélectionner la couleur de l'image par défaut. Chaud : permet d'ajouter du rouge à la couleur de l'écran. Moyen : permet de définir la couleur de l'écran à mi-chemin entre le rouge et le bleu. Froid : permet d'ajouter du bleu à la couleur de l'écran. Utilis.: Ajustement par l'utilisateur du niveau de rouge, vert ou bleu.

Vous pouvez personnaliser les couleurs de l'affichage à l'aide des options Rouge, Vert et Bleu.

Ajustement de l’image (pour le mode D-SUB uniquement)

Déplacer l’image vers la gauche et vers la droite.

Déplacer l’image vers le haut et vers le bas.

Minimiser toutes les barres verticales ou raies visibles sur le fond de l’écran. La dimension horizontale de l’écran changera aussi.

Ajuster le foyer de l’affichage. Cet article vous permet de supprimer tout bruit horizontal et d’éclaircir ou aviver l’image des caractères.

Résolution (pour le mode D-SUB uniquement)
