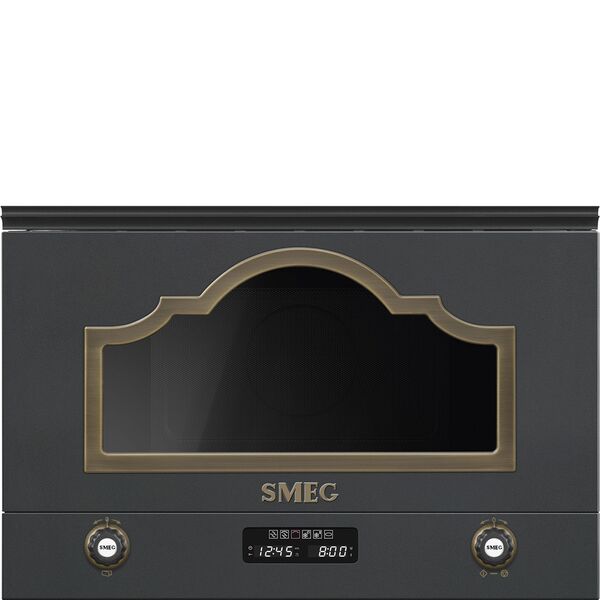

Mode d'emploi Smeg Micro-ondes Gril Anthracite MP722AO

Présentation

Sommaire 1.1 Avertissements généraux de sécurité 1.2 Fonction de l’appareil 1.3 Responsabilité du fabricant 1.4 Ce manuel d'utilisation 1.5 Plaque d'identification 1.6 Élimination 1.7 Comment lire le manuel d'utilisation

2.1 Description générale 2.2 Panneau de commande 2.3 Autres parties 2.4 Accessoires disponibles

3.1 Avertissements 3.2 Première utilisation 3.3 Utilisation des accessoires 3.4 Utilisation du four 3.5 Horloge de programmation 3.6 Conseils pour la cuisson

4 Nettoyage et entretien 4.1 Avertissements 4.2 Nettoyage de l’appareil 4.3 Nettoyage des vitres de la porte 4.4 Entretien extraordinaire

5.1 Raccordement du gaz 5.2 Branchement électrique 5.3 Positionnement

Traduction de la notice originale

Nous conseillons de lire attentivement ce manuel qui contient toutes les indications nécessaires pour préserver les caractéristiques esthétiques et fonctionnelles de l’appareil acheté. Pour toute information complémentaire concernant le produit : www.smeg.com 83

Avertissements 1 Avertissements 1.1 Avertissements généraux de sécurité Dommages corporels • L’appareil et ses parties accessibles deviennent très chaudes durant l’utilisation. Ne touchez pas les éléments chauffants durant l'utilisation. • Protégez vos mains avec des gants thermiques durant la manutention des aliments à l’intérieur de la chambre de cuisson. • N’essayez jamais d’éteindre une flamme/incendie avec de l’eau : mettez l’appareil hors tension et couvrez la flamme avec un couvercle ou une couverture ignifuge. • Cet appareil peut être utilisé par des enfants de plus de 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d’expérience et de connaissances, sous la supervision et en recevant la formation d’adultes et de personnes responsables de leur sécurité. • Les enfants ne doivent pas jouer avec l'appareil. • Éloignez les enfants de moins de 8 ans s’ils ne font pas l’objet d’une surveillance constante. 84

• Ne laissez pas les enfants de moins de 8 ans s’approcher de l’appareil durant son fonctionnement. • Les opérations de nettoyage et d’entretien ne doivent jamais être effectuées par des enfants sans surveillance. • Le processus de cuisson doit toujours être surveillé. Un processus de cuisson à court terme doit être continuellement surveillé. • Ne cuisinez pas d’aliments contenant de grandes quantités de boissons hautement alcoolisées. Les vapeurs de l’alcool dans la cavité de cuisson pourraient prendre feu. • Ne laissez pas l’appareil sans surveillance durant la cuisson, car des graisses et des huiles, en surchauffant, pourraient s’enflammer. Faites attention. • N’introduisez pas d’objets métalliques pointus (couverts ou ustensiles) dans les fentes. • Ne versez pas d’eau directement sur les lèchefrites très chaudes. • Pendant la cuisson, la porte du four doit rester fermée.

• En cas d’intervention sur les aliments ou à la fin de la cuisson, ouvrez la porte de 5 cm pendant quelques secondes, laissez sortir la vapeur, puis ouvrez complètement la porte.

De cet appareil lorsqu’il est

EN FONCTION. • Mettez l’appareil hors tension après l’utilisation. • Ne nettoyez pas immédiatement après l’extinction, mais attendez le refroidissement de l’appareil.

• ne modifiez pas cet

APPAREIL. • Avant toute intervention sur l’appareil (installation, entretien, positionnement ou déplacement), munissez-vous de équipements de protection individuelle. • Avant toute intervention, désactivez l’alimentation électrique générale.

• Du personnel qualifié doit effectuer l’installation et les interventions d’assistance dans le respect des normes en vigueur. • N’essayez jamais de réparer l’appareil sans l’intervention d’un technicien qualifié. • Ne tirez jamais le câble pour débrancher la fiche. • Si le câble d’alimentation électrique est abîmé, contactez immédiatement le service d’assistance technique qui se chargera de le remplacer. Dommages subis par l’appareil • N’utilisez pas de détergents abrasifs ou corrosifs sur les parties en verre (ex. produits en poudre, détachants et éponges métalliques). Utilisez éventuellement des outils en bois ou en plastique. • N’utilisez pas de produits de nettoyage à base de chlore, d’ammoniaque ou d’eau de Javel sur les parties en acier ou traitées en surface avec des finitions métalliques (ex. anodisations, nickelages, chromages).

Avertissements • N’utilisez pas de matériaux rêches, abrasifs, ni de racloirs métalliques tranchants. • Les grilles et les lèchefrites doivent être insérées dans les glissières latérales jusqu’à l’arrêt complet. Les dispositifs de blocage mécanique de sécurité empêchent l’extraction des grilles et des lèchefrites et doivent être tournés vers le bas et vers l’arrière de la cavité de cuisson. • Ne vous asseyez pas sur l'appareil. • N’utilisez pas de jets de vapeur pour nettoyer l’appareil. • N’obstruez pas les ouvertures, les fentes d’aération et d’évacuation de la chaleur. • Ne laissez aucun objet sur les surfaces de cuisson.

En guise de chauffage

AMBIANT. • N’utilisez pas de vaisselle ni de récipients en plastique pour la cuisson des aliments. • N’introduisez pas de boîtes ou de récipients fermés à l’intérieur de la cavité de cuisson. • Sortez de la cavité de cuisson toutes les lèchefrites et les grilles non utilisées pendant la cuisson. • Ne couvrez pas le fond de la cavité de cuisson avec des feuilles d’aluminium. 86

• Ne posez pas de casseroles ni de lèchefrites sur le fond de la cavité de cuisson. • Si vous souhaitez utiliser du papier sulfurisé, placez-le de façon à ce qu’il ne gêne pas la circulation d’air chaud à l’intérieur du four. • Ne posez pas de casseroles ni de lèchefrites directement sur la vitre interne du four quand la porte est ouverte. • N’utilisez pas la porte ouverte comme levier pour faire entrer l’appareil dans le meuble. • N’exercez pas de pressions excessives sur la porte ouverte. • N’utilisez pas la poignée pour soulever ou déplacer cet appareil. Installation et entretien

Bateaux ou des

CARAVANES. • N’installez pas l’appareil sur un piédestal. • Positionnez l’appareil dans le meuble avec l’aide d’une autre personne.

• Pour éviter la surchauffe possible, l’appareil ne doit pas être installé derrière une porte décorative ou un panneau. • Du personnel qualifié doit effectuer l’installation et les interventions d’assistance dans le respect des normes en vigueur. • Un technicien habilité doit effectuer le branchement au gaz. • La mise en œuvre avec un tuyau flexible devra être réalisée de manière à ce que la longueur de la conduite ne dépasse pas les 2 mètres d’extension maximale pour les tuyaux flexibles en acier et 1,5 mètres pour les tuyaux en caoutchouc. • Assurez-vous que les tuyaux ne sont pas au contact des parties mobiles ni écrasés. • Si nécessaire, utilisez un régulateur de pression conforme à la norme en vigueur. • Après toute intervention sur l’appareil, vérifiez que le couple de serrage des connexions du gaz est compris entre 10 Nm et 15 Nm. • Une fois l’installation terminée, vérifiez la présence d’éventuelles fuites avec une solution savonneuse, mais jamais avec une flamme.

• Un technicien habilité doit effectuer le branchement électrique. • La mise à la terre est obligatoire selon les modalités prévues par les normes de sécurité de l’installation électrique. • Utilisez des câbles résistant à une température d’au moins 90 °C. • Le couple de serrage des vis des conducteurs d’alimentation du bornier doit être égal à 1,5-2 Nm. Pour cet appareil • Avant de remplacer la lampe, assurez-vous que l’appareil est hors tension. • Ne vous appuyez pas et ne vous asseyez pas sur la porte ouverte. • Vérifiez qu’aucun objet ne reste coincé dans la porte du four.

Avertissements 1.2 Fonction de l’appareil • Cet appareil est destiné à la cuisson d’aliments dans le milieu domestique. Toute autre utilisation est impropre. • Cet appareil n’est pas conçu pour fonctionner avec des temporisateurs externes ou des systèmes de commande à distance. 1.3 Responsabilité du fabricant Le fabricant décline toute responsabilité en cas de dommages subis par les personnes et les biens, causés par : • l’utilisation de l’appareil différente de celle prévue ; • le non-respect des prescriptions du manuel d’instructions ; • l’altération même d’une seule partie de l’appareil ; • l’utilisation de pièces détachées non originales. 1.4 Ce manuel d'utilisation Ce manuel d’utilisation fait partie intégrante de l’appareil. Conservezle en parfait état et à portée de main de l’utilisateur durant tout le cycle de vie de l’appareil. Lisez attentivement ce manuel d'utilisation avant d'utiliser l'appareil.

1.5 Plaque d'identification La plaque d’identification contient les données techniques, le numéro de série et le marquage. N’enlevez jamais la plaque d’identification. 1.6 Élimination Cet appareil doit être éliminé séparément des autres déchets (directives 2002/95/CE, 2002/96/CE, 2003/108/CE). Cet appareil ne contient pas de substances dont la quantité est jugée dangereuse pour la santé et l’environnement, conformément aux directives européennes en vigueur. Pour éliminer l’appareil : • Coupez le câble d’alimentation électrique et enlevez-le avec la fiche. Tension électrique Danger d’électrocution • Coupez l'alimentation électrique générale. • Débranchez le câble d’alimentation électrique de l’installation électrique.

Emballage en plastique Danger d’asphyxie • Ne laissez jamais sans surveillance l’emballage ni ses parties. • Évitez que les enfants jouent avec les sachets en plastique de l’emballage.

1.7 Comment lire le manuel d'utilisation Ce manuel d’utilisation utilise les conventions de lecture suivantes : Avertissements Informations générales sur ce manuel d’utilisation, la sécurité et l’élimination finale. Description

• Confiez l’appareil destiné à la mise au rebut aux centres de collecte sélective des déchets électriques et électroniques, ou remettez-le au revendeur au moment de l’achat d’un appareil équivalent, à raison d’un contre un. Nous précisons que pour l’emballage de l’appareil, nous utilisons des matériaux non polluants et recyclables. • Confiez les matériaux de l’emballage aux centres de collecte sélective.

Description de l’appareil et de ses accessoires. Utilisation Informations sur l’utilisation de l’appareil et des accessoires. Nettoyage et entretien Informations pour un nettoyage et un entretien corrects de l’appareil. Installation Informations pour le technicien qualifié concernant l’installation, la mise en fonction et l’essai. Avertissement de sécurité

Suggestion 1. Séquence d’instructions pour l’utilisation. • Instruction d’utilisation individuelle.

Description 2 Description 2.1 Description générale

Modèles avec four à gaz/gril à gaz

Modèles avec four à gaz/gril électrique

1 Panneau de commande 2 Lampe 3 Joint 4 Porte 5 Turbine 90

6 Brûleur four à gaz 7 Brûleur gril à gaz 8 Gril électrique Niveau de la glissière

Description 2.2 Panneau de commande

Modèles avec four à gaz/gril à gaz

Modèles avec four à gaz/gril électrique

Les différentes fonctions du four s’adaptent aux différents modes de cuisson. Tournez la manette sur la fonction souhaitée.

2 voyants témoins (sur certains modèles uniquement) Il s’allume pour signaler que la résistance du gril est en fonction. 3 Horloge programmateur Utile pour afficher l’heure actuelle et programmer le minuteur. 4 Manette de la température Elle allume le brûleur inférieur. Sélectionnez la température de cuisson en tournant la manette dans le sens inverse des aiguilles d’une montre sur la valeur souhaitée, comprise entre MIN et MAX. En alternative, elle allume le brûleur supérieur ou la résistance du gril (selon les modèles).

L’éclairage interne de l’appareil s’allume lorsque l'on tourne la manette des fonctions. Niveaux de positionnement L’appareil dispose de niveaux permettant de positionner les lèchefrites et les grilles à des hauteurs différentes. Les hauteurs d’enfournement sont considérées de bas en haut (voir 2.1 Description générale). Turbine de refroidissement La turbine refroidit l’appareil et entre en fonction pendant la cuisson. Le fonctionnement de la turbine crée un flux d’air normal qui sort au-dessus de la porte et peut continuer pendant un court moment même après l’arrêt de l’appareil.

Description 2.4 Accessoires disponibles

Certains modèles ne sont pas équipés de ces accessoires. Grille

Utile pour y placer les récipients contenant des aliments en train de cuire. Lèchefrite

Elle permet de récupérer des graisses ayant coulé des aliments posés sur la grille supérieure.

Utile pour la cuisson du poulet et des aliments qui demandent une cuisson uniforme sur toute leur surface. Les accessoires de l’appareil pouvant se trouver au contact des aliments sont construits avec des matériaux conformes aux prescriptions des lois en vigueur. Vous pouvez demander les accessoires d’origine fournis ou en option aux centres d’assistance agréés. Utilisez uniquement les accessoires d’origine du fabricant.

Utilisation 3 Utilisation Température élevée à l’intérieur de la cavité de cuisson durant l’utilisation Risque de brûlures • Pendant la cuisson, la porte du four doit rester fermée. • Portez des gants thermiques pour vous protéger les mains pendant la manutention d’aliments à l’intérieur de la cavité de cuisson. • Ne touchez pas les éléments à l’intérieur de la cavité de cuisson. • Ne versez pas d’eau directement sur les lèchefrites très chaudes. • Ne laissez pas les enfants s’approcher de l’appareil pendant son fonctionnement. • En cas d’intervention sur les aliments ou à la fin de la cuisson, ouvrez la porte de 5 cm pendant quelques secondes, laissez sortir la vapeur, puis ouvrez complètement la porte.

Utilisation impropre Risque de dommages aux surfaces • Ne couvrez pas le fond de la cavité de cuisson avec des feuilles d’aluminium. • Si vous souhaitez utiliser du papier sulfurisé, placez-le de manière à ce qu’il n’interfère pas avec la circulation d’air chaud à l’intérieur de la cavité de cuisson. • Ne posez pas de casseroles ni de lèchefrites sur le fond de la cavité de cuisson. • Ne versez pas d’eau directement sur les lèchefrites très chaudes. Température élevée à l’intérieur de la cavité de cuisson durant l’utilisation Risque d’incendie ou d’explosion • N’utilisez pas d’aérosols à proximité de l’appareil. • N’utilisez pas et ne laissez pas de matériel inflammable à proximité de l'appareil. • N’utilisez pas de vaisselle ni de récipients en plastique pour la cuisson des aliments. • N’introduisez pas de boîtes ou de récipients fermés à l’intérieur de la cavité de cuisson. • Ne laissez pas l’appareil sans surveillance durant la cuisson, car des graisses et des huiles peuvent s’en écouler. • Sortez de la cavité de cuisson toutes les lèchefrites et les grilles non utilisées pendant la cuisson. 93

Utilisation La fuite de gaz peut provoquer une explosion. En cas d’odeur de gaz ou de pannes de l’installation de gaz : • Fermez immédiatement l’alimentation du gaz ou fermez la vanne de la bouteille de gaz. • Éteignez immédiatement toutes les flammes libres et les cigarettes. • N’allumez pas d’interrupteurs de courant ou d’appareils et n’extrayez aucune fiche du secteur. N’utilisez pas de téléphones ni de portables à l’intérieur de l’édifice. • Ouvrez les fenêtres et aérez la pièce. • Appelez le service après-vente ou l’organisme fournisseur de gaz. Fonctionnement anormal Une quelconque des conditions suivantes doit être considérée un fonctionnement anormal et nécessite une demande d’intervention : • Endommagement des ustensiles de cuisine. • Allumage incorrect des brûleurs. • Difficultés des brûleurs à rester allumés. • Extinction des brûleurs pendant le fonctionnement. • Robinets du gaz difficiles à tourner. Si l’appareil ne fonctionne pas correctement, contactez le Service aprèsvente autorisé de votre zone.

3.2 Première utilisation 1. Éliminez les éventuelles pellicules de protection à l’extérieur et à l’intérieur de l’appareil ainsi que des accessoires.

Enlevez les éventuelles étiquettes

(à l’exception de la plaque contenant les données techniques) appliquées sur les accessoires et dans la cavité de cuisson. 3. Enlevez et lavez tous les accessoires de l’appareil (voir 4 Nettoyage et entretien). 4. Chauffez la cavité de cuisson à vide à la température maximale pour éliminer les éventuels résidus de fabrication.

3.3 Utilisation des accessoires Grilles et lèchefrites Les grilles et les lèchefrites doivent être insérées dans les glissières latérales jusqu’au point d’arrêt. • Les dispositifs de blocage mécanique de sécurité empêchent l’extraction accidentelle de la grille et doivent être tournés vers le bas et vers l’arrière du four.

Utilisation Introduisez à fond les grilles et les lèchefrites délicatement dans la cavité de cuisson.

Positionnez les supports du tournebroche

dans les douilles d’après la figure suivante.

Nettoyez les lèchefrites avant la première utilisation pour éliminer les éventuels résidus de fabrication.

Tournebroche 1. Introduisez les 4 douilles fournies dans les 4 trous angulaires de la lèchefrite profonde et vissez-les dans les bagues avec un outil (par exemple un tournevis).

Utilisez les fourchettes à clip fournies

pour préparer la broche du tournebroche. Vous pouvez bloquer les fourchettes avec les vis de fixation.

4. Après avoir préparé la broche, positionnez-la sur les supports correspondants. Introduisez à fond la pointe de la broche dans le logement du mécanisme situé sur le support gauche.

Utilisation 7. Pour activer le tournebroche, tournez la manette des fonctions en position

+ et réglez la température de cuisson avec la manette de la température. Il est conseillé de verser un peu d’eau dans la lèchefrite pour éviter la formation de fumée.

Insérez la lèchefrite sur la première

plaque du châssis (voir “Description générale”). 6. Introduisez la pointe de la tige dans le logement du moteur du tournebroche situé à gauche de la paroi postérieure de la cavité de cuisson.

Effectuez ces opérations lorsque le four est éteint et froid.

8. À la fin de la cuisson, sortez du four la lèchefrite avec le tournebroche. 9. Pour actionner correctement la tige du tournebroche, vissez la poignée fournie.

Utilisation En aucun cas il est possible d’utiliser le four à gaz et le gril électrique simultanément. Utilisation du four à gaz Allumage électronique à étincelle : 1. Ouvrez complètement la porte du four. 2. Appuyez et tournez la manette de la température en sens inverse horaire entre les valeurs MIN et MAX. Automatiquement l’allumeur électronique à étincelle s’activera.

Après l'allumage, maintenez la manette

enfoncée pendant quelques secondes pour permettre au thermocouple de se réchauffer. Si au bout de 15 secondes le brûleur ne s’est pas allumé, suspendez les tentatives d’allumage, laissez la porte du four ouverte et n’essayez de le rallumer qu’au bout de 60 secondes. En cas d’extinction accidentelle, tournez la manette sur éteint et attendez 60 secondes avant d’essayer de le rallumer.

Allumage manuel : Avant d’effectuer un allumage manuel éventuel, il est nécessaire de vérifier la présence de tension électrique (voir paragraphe “Présence de tension électrique”). 1. Ouvrez complètement la porte du four. 2. Appuyez et tournez la manette de la température en sens inverse horaire entre les valeurs MIN et MAX. 3. Introduisez une allumette allumée dans le tube de flamme A sur la sole du four.

enfoncée pendant quelques secondes pour permettre au thermocouple de se réchauffer. En cas d’extinction accidentelle, tournez la manette sur éteint et attendez 60 secondes avant d’essayer de le rallumer.

Utilisation Présence de tension électrique Avant une éventuelle tentative d’allumage du brûleur du four à gaz, il est nécessaire de vérifier la présence de tension électrique. Après avoir branché l'appareil au réseau électrique, faites tourner la manette des fonctions et la placer en position lampe pour allumer l'éclairage interne de l'appareil. Utilisation du gril électrique (sur certains modèles uniquement) Température élevée à l’intérieur de la cavité de cuisson durant l’utilisation Risque d’incendie ou d’explosion • La durée des cuissons au gril ne doit jamais dépasser 30 minutes. • La durée des cuissons lorsque le tournebroche est associé ne doit jamais dépasser 60 minutes. • Appuyez et tournez dans le sens des aiguilles d’une montre la manette de température sur le symbole . En aucun cas il est possible d’utiliser le four à gaz et le gril électrique simultanément.

Utilisation du gril à gaz (sur certains modèles uniquement) Température élevée à l’intérieur de la cavité de cuisson durant l’utilisation Risque d’incendie ou d’explosion • La durée des cuissons au gril ne doit jamais dépasser 30 minutes. • La durée des cuissons lorsque le tournebroche est associé ne doit jamais dépasser 60 minutes. Allumage électronique à étincelle : 1. Ouvrez complètement la porte du four.

enfoncée pendant quelques secondes pour permettre au thermocouple de se réchauffer. Si au bout de 15 secondes le brûleur ne s’est pas allumé, suspendez les tentatives d’allumage, laissez la porte du four ouverte et n’essayez de le rallumer qu’au bout de 60 secondes. En cas d’extinction accidentelle, tournez la manette sur éteint et attendez 60 secondes avant d’essayer de le rallumer.

Utilisation Gril La chaleur émanant de la résistance du gril ou du brûleur gril à gaz permet d’obtenir d’excellents résultats de rôtissage surtout avec les viandes de petite/moyenne épaisseur et, combiné au tournebroche (si prévu), il permet un dorage uniforme en fin de cuisson. Idéale pour les saucisses, les côtelettes, le bacon. Cette fonction permet de griller uniformément de grandes quantités d’aliments, en particulier la viande.

Éclairage Dans cette position, on peut allumer la lumière à l’intérieur du four durant les opérations normales. Brûleur à gaz La chaleur en provenance uniquement du bas permet de terminer la cuisson des aliments exigeant une température de base supérieure, sans conséquences pour le rôtissage. Idéale pour la cuisson de tartes sucrées et salées, de gâteaux et de pizzas.

Brûleur à gaz + turbine Combinée au brûleur à gaz, la turbine distribue uniformément la chaleur. Cette fonction est idéale pour les cuissons lentes, à une température constante. Brûleur à gaz + tournebroche Le tournebroche fait tourner l’aliment tandis que le brûleur à gaz est en fonction.

Gril ventilé L’air produit par la turbine adoucit la vague de chaleur nette générée par la résistance du gril, permettant également de griller de façon optimale des aliments très épais. Idéale pour les gros morceaux de viande (ex. jarret de porc). La durée des cuissons au gril ne doit jamais dépasser 30 minutes.

Brûleur à gaz + turbine + tournebroche Le tournebroche fait tourner l’aliment tandis que la turbine distribue rapidement la chaleur.

Utilisation 3.5 Horloge de programmation

Gril + tournebroche Le tournebroche fonctionne en combinaison avec la résistance du gril ou avec le brûleur gril à gaz (selon les modèles), permettant de dorer parfaitement les aliments. Gril ventilé + tournebroche Le tournebroche fonctionne en combinaison avec la résistance du gril, permettant de dorer parfaitement les aliments, tandis que la turbine répartit rapidement la chaleur.. La durée des cuissons lorsque le tournebroche est associé ne doit jamais dépasser 60 minutes. Pour des raisons de sécurité, la turbine ne fonctionne pas en association avec le brûleur gril à gaz. Décongélation La décongélation rapide est favorisée par l’activation de la turbine spécifique qui assure une répartition uniforme de l’air à l’intérieur du four. (On conseille d’utiliser le 1er ou le 2ème niveau).

Touche diminution de la valeur Touche horloge Touche augmentation de la valeur

Il est impossible d’allumer le four si l’heure n’est pas sélectionnée. À la première utilisation, ou après une coupure de courant, les chiffres clignotent sur l’afficheur de l’appareil.

Les touches augmentation de la valeur

et diminution de la valeur permettent de régler l’heure. Maintenez la touche enfoncée pour avancer rapidement.

Appuyer simultanément sur les touches

d'augmentation de la valeur

diminution de la valeur ou attendre quelques secondes. Le point entre les heures et les minutes cesse de clignoter. Pour modifier l’heure maintenez simultanément les touches augmentation de la valeur et diminution de la valeur enfoncées pendant deux secondes, ensuite procédez au réglage de l’heure.

Le minuteur n’interrompt pas la cuisson mais signale à l’utilisateur que les minutes sélectionnées se sont écoulées. On peut activer le minuteur à tout moment.

Appuyez sur la touche horloge

L’afficheur montre les chiffres et le symbole clignotant entre les heures et les minutes. 2. Utilisez les touches augmentation de la valeur

et diminution de la valeur

pour régler les minutes de cuisson souhaitées.

2. Utilisez les touches augmentation de la valeur

et diminution de la valeur

pour régler les minutes de cuisson souhaitées. Effacement des valeurs programmées

• Vous pouvez griller vos viandes en les enfournant dans le four froid ou préchauffé si vous souhaitez modifier l’effet de cuisson. • Avec la fonction Gril ventilé, on conseille de préchauffer le four avant de mettre les viandes à griller. • On recommande de disposer les aliments au centre de la grille.

Conseils pour la cuisson des gâteaux et biscuits • Utilisez de préférence des moules foncés en métal : ils permettent une meilleure absorption de la chaleur. • La température et la durée de cuisson dépendent de la qualité et de la consistance de la pâte. • Vérifiez si le gâteau est cuit à l’intérieur : à la fin de la cuisson, piquez un curedent au sommet du gâteau. Si la pâte ne colle pas au cure-dent, le gâteau est cuit. • Si le gâteau retombe après son défournement, réduisez la température sélectionnée de 10°C lors de la cuisson successive, en sélectionnant éventuellement un temps de cuisson supérieur. • Durant la cuisson de gâteaux ou de légumes, une condensation excessive peut se déposer sur la vitre. Pour éviter ce phénomène, ouvrez la porte deux fois environ durant la cuisson en faisant très attention.

Conseils pour la décongélation • Positionnez les aliments congelés dans un récipient sans couvercle et hors de l’emballage au premier niveau du four. • Évitez de superposer les aliments. • Pour décongeler la viande, utilisez une grille positionnée au deuxième niveau et une lèchefrite au premier niveau. De cette manière, les aliments ne sont pas au contact du liquide de décongélation. • Couvrez les parties les plus délicates d’une feuille d’aluminium. Pour économiser l’énergie • Arrêtez la cuisson quelques minutes avant que le temps normalement nécessaire ne se soit écoulé. La cuisson se poursuivra pendant les minutes restantes grâce à la chaleur qui s’est accumulée à l’intérieur du four. • Réduisez au minimum les ouvertures de la porte pour éviter toute dispersion de chaleur. • Gardez l’appareil toujours propre.

• Les aliments doivent être assaisonnés avant la cuisson. Ajoutez l’huile et le beurre liquéfié avant la cuisson. • Utilisez la lèchefrite du four au premier niveau en bas pour récupérer les liquides produits par le rôtissage.

Utilisation Tableau indicatif des cuissons

Four Statique Poids Position de la glissière à Température Temps (Kg) partir du bas (°C) (minutes)

Four Ventilé Température (°C)

Les temps indiqués dans le tableau ne comprennent pas les temps de préchauffage et sont indicatifs.

4.1 Avertissements Utilisation impropre Risque de dommages aux surfaces • N’utilisez pas de jets de vapeur pour nettoyer l’appareil. • N’utilisez pas de produits de nettoyage à base de chlore, d’ammoniaque ou d’eau de Javel sur les parties en acier ou traitées en surface avec des finitions métalliques (ex. anodisations, nickelages, chromages). • N’utilisez pas de détergents abrasifs ou corrosifs sur les parties en verre (ex. produits en poudre, détachants et éponges métalliques). • N’utilisez pas de matériaux rêches, abrasifs, ni de racloirs métalliques tranchants.

4.2 Nettoyage de l’appareil

Pour faciliter les opérations de nettoyage, il est conseillé de démonter : • la porte ; • les glissières de support pour grilles et lèchefrites ; • le joint (à l’exception des modèles à pyrolyse).

Si vous utilisez des produits de nettoyage spécifiques, nous vous conseillons de faire fonctionner l’appareil à la température maximale pendant environ 15/20 minutes, afin d’éliminer les éventuels résidus. Démontage de la porte Pour faciliter le nettoyage, on conseille d’enlever la porte et de la placer sur un chiffon. Pour enlever la porte, procédez comme suit : 1. Ouvrez complètement la porte et introduisez les deux pivots dans les trous des charnières indiqués dans la figure.

Il est conseillé d’utiliser les produits de nettoyage distribués par le fabricant. Conseils pour le nettoyage de la cavité de cuisson Pour une bonne conservation de la cavité de cuisson, il faut le nettoyer régulièrement après l’avoir laissé refroidir. Évitez de laisser sécher des résidus d’aliments à l’intérieur de la cavité de cuisson pour ne pas endommager l’émail. Sortez toutes les parties amovibles avant tout nettoyage.

Nettoyage et entretien 2. Saisissez la porte des deux côtés avec les deux mains, soulevez-la vers le haut en formant un angle d’environ 30° et extrayez-la.

Démontage des glissières de support pour grilles et lèchefrites Le démontage des glissières de support pour grilles et lèchefrites facilite ultérieurement le nettoyage des parties latérales. Pour démonter les glissières de support pour grilles et lèchefrites : • Tirez la glissière vers l’intérieur de la cavité de cuisson pour la dégager de l’encastrement A, puis extrayez-la des logements situés à l’arrière B.

3. Pour remonter la porte, insérez les charnières dans les fentes prévues situées sur l’appareil en vous assurant que les rainures A sont complètement posées contre les fentes. Abaissez la porte puis, après l’avoir positionnée, sortez les pivots des trous des charnières.

• Au terme du nettoyage, répétez les opérations qu’on vient de décrire pour repositionner les glissières de support pour grilles et lèchefrites.

Nettoyage et entretien 4.3 Nettoyage des vitres de la porte On conseille de nettoyer constamment les vitres de la porte. Utilisez du papier absorbant de cuisine. En cas de saleté résistante, lavez avec une éponge humide et un détergent normal.

Certains modèles sont équipés d’une

vitre intermédiaire. Démontez la vitre intermédiaire en la soulevant vers le haut.

Pour faciliter le nettoyage, les vitres internes qui composent la porte peuvent être démontées. 1. Ouvrez la porte. 2. Introduisez les crochets de blocage dans les trous des charnières de façon à empêcher la fermeture accidentelle de la porte.

Démontez la vitre interne en la tirant

délicatement par l’arrière vers le haut, en suivant le mouvement indiqué par les flèches (1). 4. Ensuite, tirez la vitre par l’avant vers le haut (2). De cette manière, on dégage de leurs logements les 4 pivots fixés à la vitre sur la porte du four.

Démontage des vitres internes

Nettoyez la vitre externe et les vitres

démontées précédemment. Utilisez du papier absorbant de cuisine. En cas de saleté tenace, lavez avec une éponge humide et du détergent neutre.

Nettoyage et entretien 7. Remettez les vitres en place en suivant les opérations de démontage en sens inverse. 8. Repositionnez la vitre interne. Veillez à centrer et à encastrer les 4 pivots dans leurs logements sur la porte, par une légère pression.

4.4 Entretien extraordinaire Démontage et montage du joint Pour démonter le joint : • Décrochez les crochets positionnés aux 4 coins et au centre et tirez le joint vers l’extérieur.

Pour monter le joint : • Accrochez les crochets positionnés aux 4 coins et au centre du joint. Conseils pour l’entretien du joint Le joint doit être souple et élastique. • Pour maintenir le joint en parfait état de propreté, utilisez une éponge non abrasive et lavez-le à l’eau tiède.

Nettoyage et entretien Remplacement de l’ampoule d’éclairage interne

4. Dévissez et enlevez l’ampoule.

Pièces sous tension électrique Danger d’électrocution

1. Enlevez tous les accessoires présents à l’intérieur de la cavité de cuisson. 2. Enlevez les glissières de support pour grilles et lèchefrites. 3. Enlevez le couvercle de l’ampoule au moyen d’un ustensile (par exemple un tournevis). Veillez à ne pas rayer l’émail de la paroi de la cavité de cuisson.

• Mettez l’appareil hors tension.

Ne touchez pas directement l’ampoule halogène avec les doigts, mettez un gant de protection.

Enfoncez le couvercle à fond de manière

à ce qu’il adhère parfaitement à la douille.

Installation 5 Installation

Raccordement avec un tuyau en caoutchouc

Vérifiez que toutes les conditions suivantes sont respectées : • le tuyau doit être fixé à son embout avec des colliers de serrage ; • le tuyau n’est pas au contact des murs chauds, tout le long de son parcours (max. 50 °C) ; • le tuyau ne doit être soumis à aucun effort de traction ou tension ni présenter de coudes étroits ni d’étranglements ; • le tuyau ne doit pas entrer en contact avec des corps tranchants ou des angles vifs ; • si le tuyau n’est pas parfaitement étanche et s’il est la cause d’une fuite de gaz dans l’environnement, n’essayez pas de le réparer : remplacez-le par un tuyau neuf ; • vérifiez que les termes d’expiration du tuyau, imprimés directement sur celui-ci, ne soient pas dépassés.

Fuite de gaz Danger d’explosion • Après toute intervention sur l’appareil, vérifiez que le couple de serrage des connexions du gaz est compris entre 10 Nm et 15 Nm. • Si nécessaire, utilisez un régulateur de pression conforme à la norme en vigueur. • Une fois l’installation terminée, vérifiez la présence d’éventuelles fuites avec une solution savonneuse, mais jamais avec une flamme. • La mise en œuvre avec un tuyau flexible devra être réalisée de manière à ce que la longueur de la conduite ne dépasse pas les 2 mètres d’extension maximale pour les tuyaux flexibles en acier et 1,5 mètres pour les tuyaux en caoutchouc. • Assurez-vous que les tuyaux ne sont pas au contact des parties mobiles ni écrasés. Informations générales Le raccordement au réseau du gaz peut être réalisé avec un tuyau flexible en acier à paroi continue et conformément aux prescriptions de la norme en vigueur. Pour l’alimentation avec d’autres types de gaz, voir le chapitre « Adaptation aux différents types de gaz ». Le raccord d’entrée du gaz est fileté ½ pouce gaz externe (ISO 228-1).

Effectuez le raccordement au réseau de distribution du gaz à l’aide d’un tuyau en caoutchouc conforme aux caractéristiques visées par la norme en vigueur (vérifiez que le sigle de la norme est bien imprimé sur le tuyau). Vissez soigneusement l’embout 3 au raccord du gaz 1 (filet ½ pouce ISO 228-1) de l’appareil en interposant le joint 2. En fonction du diamètre du tuyau de gaz utilisé, il est possible de visser également l’embout 4 sur l’embout 3.

Installation Vissez soigneusement le raccord 3 au raccord du gaz 1 de l’appareil en interposant toujours le joint 2 fourni.

Après avoir serré le(s) embout(s), calez le tuyau de gaz 6 sur l’embout et fixez-le avec le collier 5 conforme à la norme en vigueur.

Le raccordement avec un tuyau en caoutchouc conforme à la norme en vigueur peut être réalisé seulement s’il est possible d’inspecter le tuyau sur toute sa longueur. Le diamètre interne du tuyau doit être de 8 mm pour le Gaz Liquide et de 13 mm pour le Gaz Méthane et le Gaz de Ville.

Raccordement avec un tuyau flexible en acier avec un raccord à baïonnette Effectuez le raccordement au réseau de distribution du gaz en utilisant un tuyau flexible en acier avec un raccord à baïonnette conforme à B.S. 669. Appliquez du matériau isolant sur le filet du tuyau de gaz 4 avant d’y visser l’adaptateur 3. Vissez le bloc sur le raccord mobile 1 de l’appareil en interposant toujours le joint 2 fourni.

Raccordement avec un tuyau flexible en acier Effectuez le raccordement au réseau de distribution du gaz en utilisant un tuyau flexible en acier à paroi continue conforme aux caractéristiques visées par la norme en vigueur.

Installation Raccordement avec un tuyau flexible en acier à raccord conique Effectuez le raccordement au réseau de distribution du gaz en utilisant un tuyau flexible en acier à paroi continue conforme aux caractéristiques visées par la norme en vigueur. Vissez soigneusement le raccord 3 au raccord du gaz 1 (filet ½ pouce ISO 228-1) de l’appareil en interposant toujours le joint 2 fourni. Appliquez du matériau isolant sur le filet du raccord 3, puis vissez le tuyau flexible en acier 4 au raccord 3.

Aération des locaux L’appareil doit être installé dans des pièces aérées en permanence, conformément aux normes en vigueur. La pièce où l’appareil est installé doit assurer la présence d’une quantité d’air suffisante pour la combustion régulière du gaz et le renouvellement de l’air dans la pièce. Les prises d’air, protégées par des grilles, doivent être dimensionnées de façon appropriée (aux normes en vigueur) et placées de façon à ne pas être obstruées, même partiellement. La pièce doit être constamment aérée pour éliminer la chaleur et l’humidité produites par les cuissons : en particulier, après un usage prolongé, il est recommandé d’ouvrir une fenêtre ou d’augmenter la vitesse des éventuels ventilateurs. Évacuation des produits de la combustion

Raccordement au gaz liquide Utilisez un régulateur de pression et réalisez le raccordement à la bouteille conformément aux prescriptions établies par les normes en vigueur.

La pression d’alimentation doit respecter les valeurs indiquées dans le tableau “Type de gaz et Pays d’appartenance”.

L’évacuation des produits de la combustion peut être assurée par une hotte reliée à une cheminée à tirage naturel au fonctionnement sûr ou bien par une aspiration forcée. Un système d’aspiration efficient doit être minutieusement conçu par un spécialiste habilité, en respectant les positions et les distances indiquées par les normes.

Installation Adaptation aux différents types de gaz En cas d’utilisation d’un autre type de gaz, remplacez les injecteurs des brûleurs, et ensuite réglez la flamme minimum des robinets de gaz. Remplacement de l’injecteur du brûleur four à gaz 1. Ouvrez la porte et éliminez les accessoires de la cavité de cuisson. 2. Enlevez les glissières de support pour grilles et lèchefrites. 3. Démontez la plaque.

1 Évacuation par l’intermédiaire d’une hotte 2 Évacuation en l’absence d’une hotte A Évacuation dans une cheminée individuelle à tirage naturel B Évacuation dans une cheminée individuelle avec un électroventilateur C Évacuation directement dans l’atmosphère avec un électroventilateur mural ou par la vitre de la fenêtre D Évacuation directement dans l’atmosphère externe à travers le mur

4. Dévissez les vis de fixation du brûleur du four à gaz de la base.

Air Produits de combustion Ventilateur électrique

À la fin de l’intervention, l’installateur devra délivrer un certificat de conformité.

Soulevez le brûleur sur le côté et tirez-le

vers vous pour le sortir de son logement.

8. Après avoir remplacé l’injecteur, remettez le brûleur dans son logement. Assurez-vous de ne pas endommager le thermocouple ou la bougie pendant cette opération.

Assurez-vous de ne pas endommager le thermocouple ou la bougie pendant cette opération. 6. Remplacez l’injecteur à l'aide d'une clé à tube de 7 mm.

9. Vissez les vis de fixation du brûleur. 10. Replacez correctement la plaque dans son logement. Remplacement injecteur brûleur gril à gaz (sur certains modèles uniquement) 11. Ouvrez la porte et éliminez les accessoires de la cavité de cuisson.

Dévissez les vis de fixation du brûleur

du gril à gaz de la partie supérieure de la cavité de cuisson.

7. Installez l'injecteur le mieux adapté au type de gaz employé.

Extrayez le brûleur vers l'extérieur

jusqu'à ce que l'injecteur soit accessible.

Le couple de serrage de l’injecteur doit être de 4 Nm.

15. Installez l'injecteur le mieux adapté au type de gaz employé.

Réglage du minimum du brûleur du four Le thermostat du four est muni d’une vis de réglage du minimum. Pour changer de type de gaz d’alimentation, réglez le minimum comme suit : 1. Allumez le brûleur du four et maintenezle au maximum pendant 10/15 minutes avec la porte fermée et sans plaque. Lorsque ce temps s’est écoulé, tournez la manette sur la température minimale. 2. Extrayez la manette et introduisez un tournevis plat pour le réglage. 3. Si vous utilisez du gaz liquide, vissez à fond la vis de réglage dans le sens des aiguilles d’une montre.

Le couple de serrage de l’injecteur doit être de 4 Nm. 16. Après avoir remplacé l’injecteur, remettez le brûleur dans son logement. Assurez-vous de ne pas endommager le thermocouple ou la bougie pendant cette opération. 17. Vissez les vis de fixation du brûleur.

4. En cas d’utilisation de méthane, visser à fond la vis de réglage dans le sens des aiguilles d’une montre, la dévisser ensuite d’un demi-tour (1/2) dans le sens inverse.

Remplacez l’injecteur à l'aide d'une clé

Installation Type de gaz et Pays d’appartenance Type de gaz 1 Gaz Méthane G20 G20 20 mbars G20/25 20/25 mbars 2 Gaz Méthane G20 G20 25 mbars 3 Gaz Méthane G25 G25 25 mbars G25.3 25 mbars 4 Gaz Méthane G25.1 G25.1 25 mbars 5 Gaz Méthane G25 G25 20 mbars 6 Gaz Méthane G27 G27 20 mbars 7 Gaz Méthane G2.350 G2.350 13 mbars 8 Gaz Liquide G30/31 G30/31 28/37 mbars G30/31 30/37 mbars G30/31 30/30 mbars 9 Gaz Liquide G30/31 G30/31 37 mbars 10 Gaz Liquide G30/31 G30/31 50 mbars 11 Gaz de Ville G110 G110 8 mbars 12 Gaz de Ville G120 G120 8 mbars

Vous pouvez identifier les types de gaz disponibles suivant le pays d’installation. Référez-vous au numéro de l’en-tête pour identifier les valeurs correctes dans les “Tableaux des caractéristiques des brûleurs et injecteurs”. 116

Installation 5.2 Branchement électrique Tension électrique Danger d’électrocution • Un technicien habilité doit effectuer le branchement électrique. • La mise à la terre est obligatoire selon les modalités prévues par les normes de sécurité de l’installation électrique. • Coupez l'alimentation électrique générale. Informations générales Vérifiez que les caractéristiques du réseau électrique sont adaptées aux données indiquées sur la plaque. La plaque d’identification, avec les données techniques, le numéro de série et le marquage est placée dans une position bien visible sur l’appareil. N’enlevez jamais la plaque. L’appareil fonctionne à 220-240 V~. Utilisez un câble tripolaire (câble 3 x 1,5 mm2, suivant la section du conducteur interne). Effectuez la mise à la terre avec un câble plus long que les autres câbles d’au moins 20 mm.

Branchement fixe Préparez sur la ligne d’alimentation un dispositif d’interruption omnipolaire conformément aux règles d’installation. Le dispositif de coupure doit être situé dans une position facilement accessible et à proximité de l’appareil. Branchement au moyen d’une prise et d’une fiche Vérifiez que la fiche et la prise sont du même type. Évitez d’utiliser des réducteurs, des adaptateurs ou des shunts car ils pourraient provoquer des surchauffes et des brûlures. Remplacement du câble Tension électrique Danger d’électrocution • Coupez l'alimentation électrique générale.

Desserrez les vis à l'arrière et démontez

le carter pour accéder au bornier.

2. Remplacez le câble. 3. Assurez-vous que les câbles (four ou plan de cuisson éventuel) suivent le parcours optimal de manière à éviter tout contact avec l’appareil. 118

Installation 5.3 Positionnement Appareil lourd Danger de blessures par écrasement

Position du câble d'alimentation et du raccord du gaz

• Positionnez l’appareil dans le meuble avec l’aide d’une autre personne. Pression sur la porte ouverte Risque de dommages à l’appareil • N’utilisez pas la porte ouverte comme levier pour faire entrer l’appareil dans le meuble. • N’exercez pas de pressions excessives sur la porte ouverte. Dégagement de chaleur durant le fonctionnement de l’appareil Risque d’incendie

Joint du panneau Collez le joint fourni sur la partie arrière du panneau pour éviter des infiltrations éventuelles d’eau ou d’autres liquides.

• Vérifiez que le matériau du meuble résiste à la chaleur. • Vérifiez que le meuble a les ouvertures nécessaires. • N’installez pas l’appareil dans une niche fermée par une porte ou dans une armoire.

Installation Douilles de fixation 1. Positionnez l’appareil dans l’emplacement. 2. Ouvrez complètement la porte.

4 Fixez l’appareil au meuble en utilisant les vis.

Position des bouchons (vue frontale)

3 Enlevez les bouchons des douilles qui sont insérés sur l’avant du four.

5 Couvrez les douilles avec les bouchons démontés précédemment.

Installation Encastrement en colonne (mm)

Assurez-vous que la partie arrière/inférieure du meuble dispose d’une ouverture d’environ 60 mm.

Assurez-vous que la partie supérieure/arrière du meuble dispose d’une ouverture d’environ 35-40 mm de profondeur.
