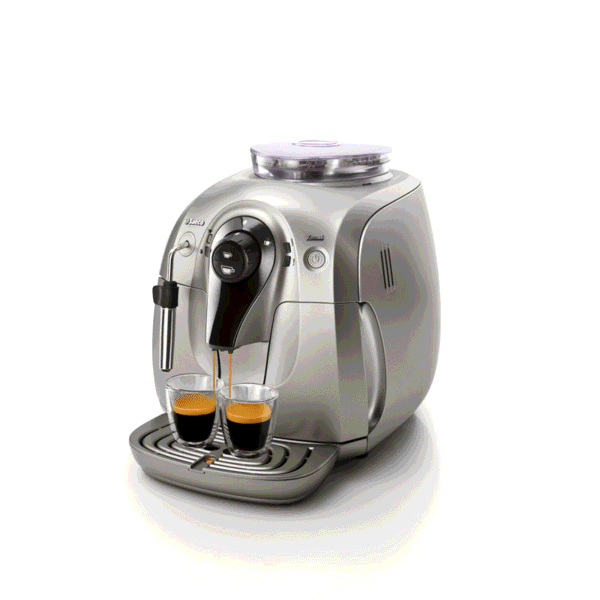

Mode d'emploi machine à café Philips Xsmall machine à espresso automatique RI9747/01

Présentation

SUP 033R auquel se réfère cette déclaration est conforme aux réglementations suivantes: • Sécurité des appareils électrodomestiques et analogues - Prescriptions générales EN 60335-1 (2002) + A1(2004) + A2(2006) + A11(2004) + A12 (2006) +A13 (2008). • Sécurité des appareils électrodomestiques et analogues Partie 2-15 - Règles particulières pour les appareils de chauffage des liquides EN 60 335-2-15 (2002) + A1(2005) + A2 (2008) . • Appareils électrodomestiques et analogues. Champs électro-magnétiques Méthodes d’évaluation et de mesure EN 62233 (2008). • Sécurité des appareils électrodomestiques et analogues - Partie 2-14 Règles particulières pour pulvérisateurs et moulins à café EN 60335-2-14 (2006) + A1 (2008). • Limites et méthodes de mesure des perturbations radioélectriques produites par les appareils électrodomestiques ou analogues comportant des moteurs ou des dispositifs thermiques, par les outils électriques et par les appareils électriques analogues - EN 55014-1 (2006). • Compatibilité électromagnétique (EMC) Partie 3, Limites - Section 2 : Limites pour les émissions de courant harmonique (courant appelé par les appareils ≤ 16 A par phase) - EN 61000-3-2 (2006). • Compatibilité électromagnétique (EMC) Partie 3, Limites - Section 3 : Limitation des variations, des fluctuations de tension et du papillotement dans les réseaux publics d’alimentation basse tension ayant un courant assigné ≤ 16A par phase et non soumis à un raccordement conditionnel. EN 61000-3-3 (1995) + corr.(1997) + A1(2001) + A2 (2005). • Exigences pour les appareils électrodomestiques, outillages électriques et appareils analogues. Norme de famille de produits - EN 55014-2 (1997) + A1 (2001).

Déclaration ce de conformité

AN 09 2006/95/CE, 2004/108/CE,

Selon les dispositions des directives: EC 2006/95 , EC 2004/108. R & D Manager M. Andrea Castellani

Gaggio montano

Le producteur se réserve le droit d“apporter toutes modifications sans préavis.

Registrez votre produit et obtenez votre assistance en Français

Type HD8743 / HD8745 / HD8747 SUP 033R

Mode d’emploi

LIRE ATTENTIVEMENT CES INSTRUCTIONS AVANT D’UTILISER LA MACHINE.

IMPORTANT Lors de l’utilisation d’appareils électriques, il est indispensable de respecter toujours les précautions de sécurité principales, y compris les suivantes : 1. Lire toutes les instructions. 2. Ne pas toucher de surfaces chaudes. Utiliser les poignées ou les boutons. 3. Afin d’éviter tout incendie, choc électrique et blessure, ne pas plonger le cordon, la fiche ou l’appareil dans l’eau ou dans n’importe quel liquide. 4. Il est nécessaire de contrôler attentivement lorsque l’appareil est utilisé par des enfants ou à leur proximité. 5. Débrancher de la prise de courant lorsque l’appareil n’est pas en service et avant son nettoyage. Laisser refroidir l’appareil aussi bien avant de retirer et de mettre en place ses accessoires qu’avant de le nettoyer. 6. Ne pas utiliser l’appareil avec un cordon ou une fiche détériorés, après un mauvais fonctionnement de l’appareil ou son endommagement de n’importe quelle manière. Renvoyer l’appareil au centre d’assistance agréé le plus proche pour tout contrôle, réparation et réglage. 7. L’utilisation d’accessoires non recommandés par le constructeur de l’appareil pourrait engendrer des incendies, des chocs électriques et des blessures. 8. Ne pas utiliser à l’extérieur. 9. Ne pas laisser les cordons pendre des bords de la table ou du plan de travail, ni toucher des surfaces chaudes. 10. Ne pas placer près du feu ou sur une cuisinière, électrique et à gaz, ou dans un four chaud. 11. Toujours brancher le cordon d’alimentation à la machine d’abord et ensuite à la prise de courant sur le mur. Pour débrancher, éteindre toute commande en appuyant sur « OFF » et ensuite enlever la fiche de la prise de courant sur le mur. 12. Ne pas utiliser l’appareil pour toute autre utilisation non prévue. 13. Garder ces instructions.

Précautions

La machine est réservée à un usage domestique. Tout entretien, en dehors du nettoyage et de l’entretien usuel par l’usager, doit être fait par un service après-vente autorisé. Ne pas plonger la base dans l’eau. Pour éviter les courts-circuits et les décharges électriques, ne pas démonter la base. Elle ne contient aucune pièce qui demande un entretien de la part de l’usager. Toute réparation doit être effectuée par le personnel d’un service après-vente autorisé. 1 Vérifier si le voltage correspond bien aux spécifications apparaissant sur la plaque signalétique. 2 Ne jamais mettre de l’eau tiède ou chaude dans le réservoir; mais toujours de l’eau froide. 3 Ne pas toucher les surfaces chaudes de l’appareil pendant le fonctionnement et en écarter le cordon électrique. 4 Ne pas utiliser d’alcool éthylique, de solvants, d’essences, de poudre à récurer et/ou d’objets abrasifs pour le nettoyage de la machine 5 Utiliser de l’eau purifiée ou en bouteille pour assurer le bon goût du café. Il sera toutefois nécessaire de procéder au détartrage de votre machine tous les 2-3 mois. 6 Ne pas utiliser du café au préparation à base de sucre (ex:caramel) ou mélangé avec toute autre recette.

Instructions sur le cordon

A. Votre appareil est muni d’un cordon électrique court ou d’un cordon d’alimentation détachable, afin d’éviter de trébucher ou de s’emmêler avec un câble plus long. B. Des cordons détachables plus longs ou bien des rallonges sont disponibles et ne peuvent être utilisés que si l’on prend toutes les précautions d’usage. C. En cas d’utilisation d’un long cordon d‘alimentation détachable ou d’une rallonge, 1. La tension électrique de fonctionnement marquée sur le cordon d’alimentation détachable ou sur la rallonge doit être au moins égale à celle de l’appareil. 2. Si la fiche de l’appareil a une connexion de terre, la rallonge devrait être une rallonge de terre à 3 fils et 3. La rallonge ne devra pas encombrer le plan de travail ou le dessus de table, afin d’éviter que les enfants la tirent ou trébuchent accidentellement.

Généralités

La machine à café est indiquée pour la préparation de café expresso avec du café en grains et est équipée d’un dispositif pour la distribution d’eau chaude et de vapeur. La structure de cet appareil au design élégant a été conçue exclusivement pour un usage domestique et n’est donc pas indiqué pour un fonctionnement continu de type professionnel. Conserver ce mode d’emploi dans un lieu sûr. Le joindre à la machine à café en cas de changement d’utilisateur. Pour plus d’informations ou en cas de problèmes non résolus ou partiellement résolus par les présentes consignes, contacter les Centres d’Assistance Agréés. Attention. La société décline toute responsabilité pour les dommages éventuels se produisant en cas de : • utilisation inappropriée et non conforme à l’usage prévu ; • réparations non effectuées dans des centres d'assistance agréés ; • altération du câble d'alimentation ; • altération de tout composant de la machine ; • stockage ou utilisation de la machine à des températures différente par rapport à celles de fonctionnement (15°C / 45°C) ; • emploi de pièces de rechange et d’accessoires qui ne sont pas d'origine. Dans tous ces cas-là, la garantie cesse d’exister.

Consignes de sécurité

Ne jamais mettre les parties sous tension au contact de l’eau : danger de court-circuit ! La vapeur et l’eau chaude peuvent provoquer des brûlures ! Ne jamais diriger le jet de vapeur ou d’eau chaude vers des parties du corps. Toucher la buse de vapeur / eau chaude, en faisant très attention, en la prenant par la poignée correspondante : danger de brûlures !

Utilisation prévue

Cette machine à café est destinée uniquement à un usage domestique. Toute modification technique de la machine et toute utilisation impropre sont interdites puisqu’elles engendrent des risques ! L’appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant de faibles capacités physiques, mentales ou sensorielles, sans expérience et/ou aux compétences insuffisantes, à moins qu’elles ne soient sous la supervision d’une personne responsable de leur sécurité ou formées par cette personne en ce qui concerne l’utilisation de l’appareil.

Alimentation du secteur - Câble d’alimentation Ne brancher la machine à café que sur une prise de courant appropriée. La tension doit correspondre à celle indiquée sur la plaquette de l’appareil se trouvant à l’intérieur de la porte de service. Ne jamais utiliser la machine à café si le câble d’alimentation est défectueux. Si le câble d’alimentation est abîmé, il doit être remplacé par par un centre service agréé et sera pris en charge pendant la période uniquement si le défaut est imputable au fabricant. Ne pas faire passer le câble d’alimentation sur des arêtes vives ou sur des objets très chauds. Le protéger contre l’huile. Ne pas transporter ou tirer la machine à café par son câble. Ne pas retirer la fiche en la tirant par le câble. Ne pas la toucher avec les mains mouillées. Éviter que le câble d’alimentation ne pende librement des tables ou des étagères.

•5• Garder les enfants sous supervision, afin d’éviter qu’ils jouent avec l’appareil. Les enfants ne se rendent pas compte du danger que représentent les électroménagers. Les matériaux utilisés pour l’emballage de la machine doivent être gardés hors de la portée des enfants.

Danger de brûlures

Ne pas diriger le jet d’eau chaude ou de vapeur vers soi et/ou vers d’autres personnes : danger de brûlures ! Utiliser toujours les poignées ou les boutons prévus à cet effet.

Position - Espace pour l’utilisation et l’entretien Pour une utilisation correcte il est recommandable de : • Choisir une surface d’appui sûre pour éviter tout risque de renversement ou de blessures. • Choisir un endroit assez bien éclairé, propre et pourvu d’une prise de courant facilement accessible ; • Prévoir une distance minimum des parois de la machine, conformément à la figure ; • Pendant les phase de mise en marche et arrêt de la machine, il est recommandable de placer un verre vide sous la buse de distribution. Éviter les températures inférieures à 0°C : le gel pourrait endommager la machine. Ne pas utiliser la machine à café en plein air. Ne pas poser la machine sur des surfaces trop chaudes ou à proximité d’une flamme nue : le châssis pourrait fondre ou s’abîmer.

Rangement de la machine - nettoyage

Avant de nettoyer la machine, il faut éteindre la machine avec le bouton ON/OFF et ôter la fiche de la prise de courant. Attendre quelques instants pour que la machine se refroidisse. Ne jamais plonger la machine dans l’eau ! Il est strictement interdit d’essayer d’intervenir à l’intérieur de la machine. Ne pas utiliser l’eau qui est restée pendant plusieurs jours dans le réservoir pour un usage alimentaire ; laver le réservoir et le remplir d’eau fraîche potable. Si la machine reste inutilisée pendant longtemps, distribuer de l’eau par la buse de vapeur et nettoyer soigneusement le Pannarello (si présent) ; la mettre ensuite hors tension et ôter la fiche de la prise. La ranger dans un lieu sec et hors de la portée des enfants. La protéger contre la poussière et les saletés.

Réparations / Entretien En cas de pannes, de dommages ou de défauts présumés à la suite d’une chute, débrancher immédiatement la fiche de la prise. Ne jamais mettre en marche une machine défectueuse. Seuls les Centres d’Assistance Agréés peuvent effectuer des intervention et des réparations. Le fabricant décline toute responsabilité pour toute opération non effectuée dans les règles de l’art.

En cas d’incendie

En cas d’incendie, utiliser des extincteurs à anhydride carbonique (CO2). N’utiliser ni d’eau ni d’extincteurs à poudre.

Protection des autres personnes

•6• Pannarello (optionnel - présent sur certains modèles seulement)

Couvercle du réservoir à café en grains

Réservoir à café en grains

Voyant de température

longueur du café en tasse Graisse pour le Groupe de distribution

Del d’alerte

Touche de distribution du café allongé

Clé pour régler la mouture

Del niveau d’eau

Sélecteur de café / eau chaude / vapeur.

• Extraire le réservoir à eau de son logement. • Le rincer et remplir avec de l’eau fraîche ; ne pas dépasser le niveau (MAX) indiqué dans le réservoir. Réintroduire le réservoir dans son logement en le poussant jusqu’à la butée.

Mise en place

Pour votre sécurité et celle des tiers, respecter scrupuleusement les instructions fournies à la section « Consignes de sécurité ».

Emballage

L’emballage original a été conçu et réalisé pour protéger la machine au cours de sa livraison. Il est conseillé de le garder pour d’éventuels transports à venir.

Opérations préliminaires

• Retirer le couvercle du réservoir à café, le bac d’égouttement et sa grille de l’emballage. • Retirer la machine à café de son emballage. Installer la machine dans un endroit approprié satisfaisant les conditions requises décrites dans les consignes de sécurité. • Insérer le bac d’égouttement avec grille dans le logement prévu à cet effet sur la machine, en le poussant jusqu’à la butée. • Insérer le couvercle sur le réservoir à café. Remarque : ne brancher la fiche sur la prise de courant qu’au moment opportun et vérifier que la touche ON/OFF n’a pas été appuyée. Remarque importante : Il est indispensable de lire le contenu de la section « Voyants du bandeau de commande » qui explique dans le détail la signification de toutes les signalisations que la machine fournit à l’utilisateur par les voyants se trouvant sur le bandeau de commande.

Ne jamais enlever le bac

d’égouttement lorsque la machine est en marche. Attendre quelques minutes après la mise en marche et/ou l’arrêt puisque la machine effectue un cycle de rinçage/ auto-nettoyage (voir la section « Cycle de rinçage/auto-nettoyage »).

L’eau chaude ainsi que les autres

liquides peuvent abîmer le réservoir et/ou la machine. Ne pas mettre la machine en service, s’il n’y a pas d’eau : vérifier que le réservoir est suffisamment plein. • Enlever le couvercle du réservoir à café. Remarque : le réservoir peut être équipé d’un système de sécurité différent conformément aux normes du pays où la machine est utilisée. • Verser doucement le café en grains dans le réservoir. Ne verser que du café en grains dans le réservoir. Le café moulu, soluble ou autre risquerait d’endommager la machine. • Remettre le couvercle sur le réservoir à café. • Brancher la fiche sur la prise de courant au dos de l’appareil.

• Brancher la fiche de l’autre extrémité du câble sur une prise de courant murale ayant une tension appropriée.

•8• • Vérifier que le sélecteur se trouve sur la position “ ”; le cas échéant, le tourner jusqu’à atteindre la position indiquée. • Pour allumer la machine, il suffit d’appuyer sur la touche ON/OFF. La voyant “ “ commence à clignoter rapidement indiquant qu’il faut amorcer le circuit. Remarque : Avant d’effectuer la première mise en marche il est nécessaire d’amorcer le circuit hydraulique.

Amorçage du circuit

• Pour amorcer le circuit, placer un récipient sous la buse de vapeur (Pannarello, si présent) ; • Tourner le sélecteur dans le sens des aiguilles d’une montre jusqu’au point “ ” et attendre. Lorsque de l’eau coule de façon régulière et la voyant “ “ s’éteint, tourner le sélecteur dans le sens inverse des aiguilles d’une montre jusqu’à le ramener dans la position “ ”. • Maintenant la voyant “ “ commence à clignoter doucement, ce qui indique la phase de chauffage. Une fois la phase de chauffage terminée, la machine effectue un cycle de rinçage des circuits internes. • Après avoir effectué les opérations susmentionnées, s’assurer que la DEL “ “ est allumée fixe. Maintenant la machine est prête à l’utilisation. • S’en tenir attentivement aux instructions suivantes pour distribuer du café, de l’eau chaude ou de la vapeur ainsi que pour utiliser correctement la machine.

Première utilisation ou après une longue période d’inactivité.

Ces simples opérations vous permettront

de distribuer toujours un café excellent. Ces instructions doivent être suivies : A) Lors du premier démarrage. B) Lorsque la machine reste inactive pendant une longue période (pendant plus de 2 semaines).

L’eau distribuée doit être

vidée dans une vidange spéciale et ne peut pas être utilisée pour l’alimentation. 1 Placer un récipient sous la buse de distribution. 2 Avant d’entamer la procédure, vérifier que la DEL “ “ est allumée fixe.

3 Distribuer un café ; appuyer et relâcher la touche “ “. La machine commence à distribuer le café. 4 Attendre la fin de la distribution et enlever le récipient.

5 Placer un récipient sous la buse de vapeur (Pannarello, si présent). 6 Tourner le sélecteur dans le sens des aiguilles d’une montre jusqu’au point “ ”. 7 Distribuer de l’eau jusqu’à la signalisation de manque d’eau ; la DEL “ ” reste allumée fixe. Maintenant, tourner le sélecteur dans le sens contraire des aiguilles d’une montre jusqu’à la position “ ”. 8 À la fin de cette opération, remplir à nouveau le réservoir à eau. Les produits peuvent maintenant être distribués comme indiqué aux sections suivantes.

Ce cycle permet de rincer les circuits café internes. Ce cycle est effectué : • à la mise en marche de la machine (chaudière froide) • après avoir amorcé le circuit (chaudière froide) • pendant la phase de préparation du stand-by (si un produit café a été distribué) • pendant la phase d’arrêt après avoir appuyé sur la touche ON/OFF (si un produit café a été distribué). Remarque : dans ces cas là, avant la distribution, il est conseillé de placer un récipient sous la buse de distribution.

Une petite quantité d’eau est distribuée

pour pouvoir réchauffer et rincer tous les accessoires ; pendant cette phase les voyant clignotent régulièrement dans le sens inverse des aiguilles d’une montre.

Attendre que ce cycle se termine automatiquement ; la distribution peut être arrêtée en appuyant sur l’une des deux touches café.

Réglages

La machine que vous avez achetée peut effectuer des réglages vous permettant de l’utiliser le mieux.

Saeco adapting system

Le café est un produit naturel et ses caractéristiques peuvent changer selon son origine, son mélange et sa torréfaction. La machine à café Saeco est munie d’un système d’autoréglage permettant d’utiliser tout type de café en grains disponible dans le commerce (non caramélisé). • La machine se règle automatiquement afin d’optimiser l’extraction du café, en assurant le compactage parfait de la pastille pour préparer un café expresso crémeux, à même de libérer tous les arômes, indépendamment du type de café utilisé. • Le processus d’optimisation est le fruit d’un apprentissage de la part de la machine. Cet apprentissage demande la distribution d’un certain nombre de cafés afin de permettre à la machine de régler le compactage de la poudre. • Attention, il peut y avoir des mélanges particuliers qui demandent un réglage des meules dans le but d’optimiser l’extraction du café - (voir la section « Réglage du moulin à café »).

Cycle de rinçage/auto-nettoyage

Réglage du café dans une tasse

Attention ! Tourner délicatement le bouton de réglage du degré de mouture qui se trouve à l’intérieur du réservoir à café seulement lorsque le moulin à café est en fonction. Ne pas introduire de café moulu et/ou soluble dans le réservoir à café en grains.

La machine permet de régler la quantité de café distribué selon vos goûts personnels et/ou les dimensions de vos grandes ou petites tasses. Chaque fois qu’on appuie et qu’on relâche les touches “ “ ou “ “, la machine distribue une quantité programmée de café. Cette quantité peut être programmée de nouveau à votre gré. Une distribution de café est associée à chaque touche ; chaque distribution se produit de façon indépendante.

Il est interdit d’y introduire

une substance autre que du café en grains. Le moulin à café présente des éléments en mouvement qui peuvent être dangereux ; il est interdit d’y introduire ses doigts et/ ou d’autres objets. Il est seulement possible de régler le degré de mouture en utilisant la clé prévue à cet effet. Éteindre la machine en appuyant sur le bouton ON/OFF et ôter la fiche de la prise de courant avant d’intervenir pour une raison quelconque à l’intérieur du réservoir à café. Ne pas verser de café en grains lorsque le moulin à café est en marche.

La machine permet de régler légèrement

le degré de mouture pour l’adapter au type de café utilisé. Le réglage doit être effectué à l’aide du pivot situé à l’intérieur du réservoir à café; appuyer sur le pivot et le tourner uniquement avec la clé fournie. 1

Appuyer sur le pivot et le tourner d’un seul cran à la fois. Ensuite, distribuer 2 ou 3 cafés : c’est le seul moyen pour remarquer la variation du degré de mouture. Les références à l’intérieur du réservoir indiquent le degré de mouture réglé ; il est possible de régler 5 degrés différents de mouture avec les références suivantes :

1 - Mouture Grosse 2 - Mouture Fine

À titre d’exemple, voilà la programmation de la touche “ “, à laquelle on associe normalement le café expresso. • Mettre une tasse sous la buse de distribution. • Appuyer sur la touche “ “en la gardant appuyée ; pendant cette phase la DEL “ “ clignote. • Lorsque la quantité souhaitée de café dans la tasse est atteinte, relâcher la touche “ “. Clignotante

Maintenant la touche “ “ est programmée ; chaque fois qu’on y appuie et qu’on la relâche, la machine distribue la même quantité que l’on vient de programmer.

Stand-by

La machine a été conçue pour l’économie d’énergie. Après 60 minutes de la dernière utilisation, la machine s’éteint automatiquement. Remarque : pendant la phase d’arrêt, la machine effectue un cycle de rinçage si un produit café a été distribué. Pour redémarrer la machine, il suffit d’appuyer sur la touche ON/OFF; dans ce cas, la machine effectue le rinçage seulement si la chaudière s’est refroidie.

Distribution de café

Avant de distribuer du café, vérifier que la DEL verte de température atteinte “ “ est allumée fixe, et que le réservoir à eau et le réservoir à café sont pleins.
