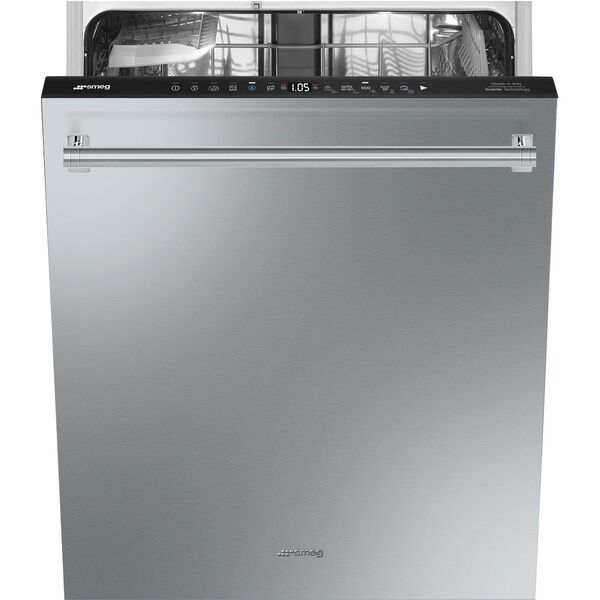

Mode d'emploi Smeg Lave-vaisselle Intégrable sous-plan Inox STX235CLLO

Présentation

Avertissements de sécurité généraux _______________________ 2 Installation __________________________________________ 10 Description __________________________________________ 23 Instructions d’utilisation_________________________________ 33 Nettoyage et entretien _________________________________ 53 Résolution des problèmes. Que faire si... ___________________ 56 Guide de dépannage __________________________________ 62

Nous vous remercions d’avoir choisi notre produit. Nous vous conseillons de lire attentivement toutes les instructions de ce manuel afin de connaître les conditions les plus appropriées pour une utilisation correcte et sûre de votre lave-vaisselle. Les paragraphes sont proposés de façon à arriver pas à pas à la connaissance de toutes les fonctionnalités de l’appareil, les textes sont facilement compréhensibles et reportent à des images détaillées. On y donne des conseils utiles pour l’utilisation de paniers, bras de lavage, distributeurs, filtres, programmes de lavage et pour la configuration correcte des commandes. Les conseils de nettoyage donnés vous permettront de maintenir inaltérées dans le temps les performances de votre lave-vaisselle. Ce manuel, d’une consultation facile, vous permettra de satisfaire toutes les demandes qui pourront surgir sur l’utilisation du lave-vaisselle.

INSTRUCTIONS POUR L’INSTALLATEUR: elles sont destinées au technicien qualifié qui doit effectuer l’installation, la mise en service et l’essai de l’appareil. INSTRUCTIONS POUR L’UTILISATEUR: elles indiquent les conseils d’utilisation, la description des commandes et les correctes opérations de nettoyage et d’entretien de l’appareil. Le manuel regroupe les options, les programmes et les fonctionnalités qui peuvent être présents pour le type de lave-vaisselle que vous avez acheté. Pour les caractéristiques spécifiques de votre modèle, reportezvous au manuel fourni avec le produit.

Traduction des instructions

ORIGINALES 1 Avertissements de sécurité généraux  Ce mode d’emploi fait partie intégrante de l’appareil: il faut toujours le conserver intact près de l’appareil avant l’utilisation, nous conseillons une lecture attentive de toutes les indications qu’il contient.  Cet appareil est prévu pour une utilisation de type domestique et pour toute autre application du même genre, par exemple, pour le personnel dans la cuisine des boutiques, les bureaux et les autres lieux de travail, dans les communautés, pour les clients dans les hôtels, les auberges, les chambres d’hôtes et toute autre structure résidentielle; son utilisation n'est permise que dans des lieux fixes. Il est fabriqué pour exercer la fonction suivante: lavage et séchage de la vaisselle; toute autre utilisation est à considérer comme étant impropre. Le constructeur décline toute responsabilité pour des utilisations différentes de celles étant indiquées.  N’utilisez pas les appareils endommagés durant le transport. En cas de doute, consultez votre revendeur.

Avertissements  L’appareil doit être installé et branché selon les instructions fournies par le fabricant. L’installation doit être effectuée par un technicien qualifié, dans le respect des normes en vigueur.  Ne laissez pas les résidus de l’emballage sans surveillance dans l’habitation. Séparez les différents matériaux de déchet provenant de l’emballage et remettez-les au centre de collecte sélective le plus proche.  La plaque avec les données techniques, le numéro de série et le marquage sont visiblement positionnés sur le bord interne de la porte. La plaque ne doit jamais être enlevée.  Une connexion à la terre est obligatoire conformément aux normes de sécurité électrique en vigueur. Le fabricant décline toute responsabilité pour les dommages aux personnes ou aux choses dus au manque de mise à la terre de l’appareil ou d’une mise à la terre défectueuse.  Lors de l’installation, l’appareil doit être déconnecté du réseau.  N’installez pas l’appareil dans un lieu exposé au gel.  N’installez pas l’appareil à proximité d’équipements aux températures de rayonnement élevées (par ex. brûleurs à gaz, cheminées, etc.) pouvant l’endommager. 3

Avertissements  Si l’appareil est installé dans un compartiment audessus ou en dessous d’un autre appareil (par ex. brûleurs à gaz, fours, etc.), lisez attentivement les instructions fournies par le fabricant de l’équipement. Si les instructions du matériel ne contiennent pas d’informations, communiquez avec le fabricant de l’équipement et assurez-vous que l’appareil puisse être installé au-dessus ou en dessus.  Il est absolument interdit d'installer l'appareil sous une table de cuisson. Il est formellement interdit de monter une table de cuisson sur une lave-vaisselle pose libre.  Pour en assurer la stabilité, l’installation de l’appareil doit être faite sous un plan de travail continu, solidement fixé aux armoires adjacentes. Si l’appareil est installé dans une armoire haute, l’appareil et l’armoire doivent tous deux être suffisamment fixés.  Si l’appareil n’est pas intégré et est donc accessible d’un côté, la zone des charnières de la porte doit être couverte pour des raisons de sécurité (risque de blessures). Les protections sont disponibles comme accessoire auprès des revendeurs spécialisés ou auprès du service après-vente.  Vérifiez que la tension et la fréquence de réseau correspondent aux indications de voltage sur la plaque d’identification de l’appareil. 4

Avertissements  La prise sur le cordon d’alimentation et la prise correspondante devront être du même type et conformes à la règlementation en vigueur. N’utilisez pas d’adaptateurs ou de shunts pour éviter la possibilité de surchauffe ou de brûlure.  La fiche de l’appareil doit être accessible après l’installation. N’ôtez jamais la fiche en tirant sur le cordon d’alimentation.  Si l’appareil est fourni uniquement avec le cordon d’alimentation, il est nécessaire d’installer un disjoncteur pour fournir une déconnexion entière dans la protection contre une surtension classe III. Celui-ci doit être installé dans un emplacement facilement accessible sur la ligne d’alimentation.  L’appareil doit être connecté à l’alimentation en eau par l’intermédiaire de nouveaux tuyaux.  Immédiatement après l’installation, effectuez un bref essai de l’appareil (par ex. le cycle de lavage le plus bref). En cas de défaut de fonctionnement, débranchez l’alimentation électrique et contactez le centre de service technique le plus proche. Ne tentez pas de réparer l’appareil.  Le lave-vaisselle doit être utilisé par des adultes. Son utilisation par des personnes ayant des capacités physiques et/ou mentales réduites n’est admise que sous la supervision d’un responsable pour leur sécurité.  Empêchez toujours aux enfants de jouer avec l'appareil. 5

Avertissements  Éloignez les enfants de la machine lorsque la porte est ouverte. Vérifiez toujours que le distributeur de détergent soit vide après l'achèvement du cycle de lavage.  Le nettoyage et l’entretien ordinaire de l’appareil par des enfants ne sont autorisés que sous la supervision d’un responsable pour leur sécurité.  Certains produits sont fortement alcalins. Évitez tout contact avec la peau et les yeux. Les détergents peuvent être extrêmement dangereux en cas d’ingestion. Ils contiennent des substances pouvant causer des dommages permanents à la bouche et à la gorge, et même provoquer l'étouffement. Respectez toutes les consignes de sécurité sur le conditionnement de ces produits.  Ne buvez pas l’eau résiduelle éventuellement présente sur la vaisselle ou dans le lave-vaisselle à la fin du programme de lavage.  N’introduisez pas de solvants comme de l’alcool ou de la térébenthine qui pourraient provoquer une explosion. N’introduisez pas de la vaisselle tachée de cendres, de cire ou de peinture/vernis.  Ne laissez pas la porte du lave-vaisselle ouverte car on pourrait la heurter. Vous appuyer, vous asseoir ou tirer sur la porte ouverte du lavevaisselle peut en causer le renversement.  À la fin de chaque utilisation, éteignez le lavevaisselle pour éviter une dispersion de l’électricité. 6

Avertissements  Les couteaux et les autres ustensiles de cuisine ayant des pointes tranchantes doivent être placés dans le panier avec les pointes tournées vers le bas ou en position horizontale dans le panier supérieur, en faisant attention de ne pas se blesser et qu’ils ne dépassent pas du panier.  Le lave-vaisselle répond à toutes les conditions imposées par les normes de sécurité en vigueur et relatives aux appareils électriques. D’éventuels contrôles techniques ne devront être effectués que par un personnel spécialisé et autorisé : les réparations effectuées par un personnel non autorisé comportent non seulement l’annulation de la garantie, mais peuvent également être une source de danger pour l’utilisateur.  En cas de panne, débranchez le lave-vaisselle du réseau électrique et fermez le robinet d’eau. En cas de dommages au cordon d’alimentation, faites-le remplacer par le fabricant ou par un service agréé.  Certains composants continuent à être alimentés même quand le bouton marche/arrêt est en position off. Avant toute opération d’entretien sur l’appareil, débranchez l’alimentation secteur ou coupez le courant par l’intermédiaire du dispositif d’interruption au mur.  Ne nettoyez pas le lave-vaisselle au jet d’eau ni avec un nettoyeur haute pression ou à vapeur. 7

Avertissements  Modèles dotés d’Acquastop C’est un dispositif qui empêche le débordement en cas de fuites d’eau. Après l’intervention d’Acquastop, il faut contacter un technicien qualifié afin de trouver et de réparer la panne. Dans les modèles dotés d’Acquastop, le tuyau d’alimentation en eau contient une électrovanne. Ne coupez pas le tuyau et ne laissez pas tomber l'électrovanne dans l’eau. Si le tuyau d’alimentation en eau est endommagé, débranchez l’appareil du réseau d'eau et électrique. Attention : le dispositif fonctionne uniquement si le lave-vaisselle est branché à l’électricité. 1.1 Déclaration de conformité L’appareil est conforme aux exigences fondamentales des directives européennes suivantes: - 2009/125/CE - 2011/65/UE - 2014/35/UE - IEC/EN 62471, groupe de risque 1, pour les modèles avec éclairage interne. - IEC/EN 61770

Avertissements 1.2 Élimination L’appareil doit être éliminé séparément des autres déchets (directif 2012/19/CE). Cet appareil ne contient pas de substances en quantités considérées comme dangereuses pour la santé et l'environnement, conformément aux directives européennes en vigueur: Pour l'élimination:  Coupez le câble d'alimentation électrique;  rendez la serrure inutilisable. Le fabricant décline toute responsabilité pour des dommages subis par des personnes et des choses causés par l’inobservation des prescriptions susmentionnées ou dérivant de la modification abusive, ne serait-ce que d’une seule partie de l’appareil, et de l’utilisation de pièces de rechange non originales.

Caractéristiques techniques

Pression d’alimentation en eau Température eau d’alimentation Capacité Indice de protection contre l’humidité Classe de protection contre le chocs électriques Données électriques

min. 0,05 - max. 0,9 MPa (min. 0.5 – max. 9 bar) max. 60°C 12-13 couverts standard IPX0 classe I Voir la plaque signalétique

Encombrements de l’appareil (mm)

Installation 2.2 Informations générales  Retirez les pièces en polystyrène qui bloquent les paniers.  Placez l’appareil à l’endroit choisi.  On peut faire adhérer les côtés aux meubles voisins et le panneau de fond au mur de votre pièce.  Si le lave-vaisselle est installé à proximité d’une source de chaleur, il faudra interposer un panneau à isolation thermique afin de prévenir les surchauffes et les pannes.  Pour assurer la stabilité, installez les appareils à encastrement inférieur ou intégrables uniquement sous des plans de travail continus en les vissant aux meubles adjacents.  Pour faciliter les opérations d’installation, les tuyaux d’alimentation et d’évacuation sont orientables dans toutes les directions; contrôlez que ces derniers ne soient pas pliés ou étranglés et qu’ils ne soient pas trop tendus. .  Pour le passage de tuyaux et du câble d’alimentation, le trou doit avoir un diamètre de 8 cm minimum.  Avant de positionner définitivement le lavevaisselle, ouvrez le robinet d’arrivée d’eau et assurez-vous de l’absence de fuites sur le raccord au robinet, sur le raccord au lave-vaisselle et sur le tuyau.  Pour une installation en appui sur la paroi postérieure du lave-vaisselle, il faut faire passer les 11

tubes dans le bas de l’appareil, dans l’espace prévu à cet effet. Les pièces de rechange suivantes seront disponibles pendant 7 ans après la fin de production du modèle: la pompe de lavage et de vidange, les résistances de chauffage, les tubages, y compris les tuyaux, les vannes, les filtres et les dispositifs d’acquastop, les parties structurelles et internes relatives à la porte (séparément et combinées), les cartes à circuits imprimés, les écrans électroniques, les interrupteurs à pression, les thermostats et les capteurs, les logiciels et les micrologiciels, y compris le logiciel pour le rétablissement. Les pièces de rechange suivantes seront disponibles pendant 10 ans après la fin de production du modèle: les charnières et les joints d’étanchéité de la porte, les autres joints, les bras de lavage, le groupe de filtration, les paniers, les voies de guidage et les accessoires. Certaines pièces de rechange ne sont disponibles que pour les réparateurs autorisés. Toutes les pièces de rechange ne concernent pas tous les modèles.

Installation  La base de données EPREL de l’UE fournit des informations relatives aux performances du lavevaisselle. La base de données peut être consultée de manière directe grâce au code QR présent sur l’étiquette énergétique du lave-vaisselle ou en utilisant le lien https://eprel.ec.europa.eu. Dans ce cas, il faudra saisir le nom du modèle présent sur la plaque des caractéristiques, appliquée sur le côté de la porte. Pour des informations détaillées sur l’étiquette énergétique: www.theenergylabel.eu. Mettez l’appareil à niveau au sol à l’aide de pieds réglables en utilisant la clé hexagonale mâle appropriée. Cette opération est indispensable pour assurer le fonctionnement correct du lave-vaisselle. Certains modèles sont dotés d’un seul pied postérieur à crémaillère réglable à l’avant à l’aide d’une vis placée en bas sur la partie antérieure de l’appareil.

Installation Il est formellement interdit d’encastrer le lavevaisselle sous une table de cuisson. Il n’est pas non plus permis d’installer le lavevaisselle directement en contact avec des appareils autres que les appareils électroménagers traditionnels encastrés prévus pour la cuisine (cheminées, poêles…). Si le lave-vaisselle est encastré dans un emplacement adjacent à un autre appareil électroménager (ou à d’autres électroménagers), les prescriptions fournies par le fabricant de cet appareil devront être scrupuleusement respectées (distances minimales, mise en place, etc.). Vérifiez auprès de votre revendeur ou du site du fabricant si votre lave-vaisselle peut être installé en position surélevée. Dans ce cas, le lavevaisselle et le meuble dans lequel il est logé ou sur lequel il est placé doivent être fixés de manière à garantir la stabilité et éviter toute possibilité de basculement. Le lave-vaisselle étant installé en position surélevée, faites particulièrement attention à l’extraction des paniers, pour éviter que des objets ou des paniers ne tombent. Une installation incorrecte peut faire basculer l’appareil.

Installation Seulement pour les modèles pose libre: - Il est formellement interdit de monter une table de cuisson sur un lave-vaisselle pose libre. - Si l’appareil n’est pas intégré et est donc accessible d’un côté, la zone de la charnière de la porte doit être couverte pour des raisons de sécurité (risque de blessures). Les protections sont disponibles comme accessoires auprès des revendeurs spécialisés ou auprès du service après-vente. - Le plan top des lave-vaisselles à installation libre peut être retirée pour permettre 'installation sous un plan de travail. Il est nécessaire d’acheter le kit approprié auprès de revendeurs agréés ou du Service d’assistance technique. L'opération doit être effectuée par du personnel autorisé.

Installation 2.3 Raccordement distribution d’eau

Prévenir le risques d’engorgement ou de dommage: si la tuyauterie de l’eau est neuve ou si elle est restée inactive pendant longtemps, avant de procéder au raccordement au réseau de distribution d’eau, s’assurer que l’eau soit limpide et sans impuretés afin d’éviter d’endommager l’appareil. Pour le raccordement du lave-vaisselle au réseau hydrique, utilisez exclusivement des tuyaux neufs; de vieux tuyaux ou des tuyaux usés ne doivent pas être réutilisés.

Raccordement à la prise

D’EAU Raccorder le tuyau d’alimentation à une prise d’eau froide avec raccord fileté ¾” gaz en interposant le filtre A en dotation. Bien visser la bague du tuyau avec les mains puis compléter l’opération en serrant d’environ ¼ de tour avec une pince. Dans les modèles dotés d’AQUASTOP, le filtre est déjà présent dans la bague filetée.

Installation Il est possible d’alimenter le lave-vaisselle avec de l’eau ne dépassant pas 60°C. En alimentant l’appareil avec de l’eau chaude, le temps de lavage sera raccourci de 20 minutes environ, mais son efficacité sera toutefois légèrement réduite. Le raccordement devra être effectué à la prise domestique de l’eau chaude et selon les mêmes modalités décrites pour le raccordement à la prise d’eau froide. Note supplémentaire pour le raccordement à l'eau, concernant le marché allemand: Avant de raccorder le produit à l’alimentation en eau de la maison, s’assurer que celle-ci soit dotée d’un dispositif de sécurité contre la contamination de l'eau potable par refoulement (selon DIN EN 1717). Les vannes et/ou les robinets de l'eau sont dotés de ces dispositifs de sécurité, si le système d’eau de la maison a été réalisé de manière adéquate.

Installation RACCORDEMENT AU TUYAU

D’évacuation

Introduire le tuyau spécial dans une conduite d’évacuation au diamètre minimum de 4 cm; en alternative, le mettre dans l’évier en utilisant le support du tuyau fourni avec l’appareil, mais en prenant soin d’éviter les étranglements ou les courbures excessives. Il est important d’éviter que le tuyau puisse se décrocher et tomber. Pour ce faire, le support du tuyau est doté d’un orifice grâce auquel il est possible de le fixer à l’aide d’un lacet au mur ou au robinet. L’extremité libre sera placée à une hauteur comprise entre 30 et 100 cm et ne devra jamais être recouverte par l’eau. En présence de tuyaux de rallonge disposés horizontalement, pour un maximum de 3 m, placez le tuyau d’évacuation à une hauteur maximale de 85 cm du sol. Indice de protection contre l’humidité : IPX0

Installation 2.4 Branchement avertissement

Vérifiez que les valeurs de tension et de fréquence de réseau correspondent à celles reportées sur la plaque d’identification de l’appareil qui est placée sur le bord interne de la porte. La fiche à l’extrémité du câble d’alimentation et la prise correspondante devront être du même type et conformes aux normes en vigueur sur les installations électriques. La fiche devra être accessible après l’installation. Ne jamais ôter la fiche en tirant sur le cable. Après le remplacement du câble d’alimentation, assurez-vous que l’étrier d’ancrage du câble soit correctement fixé. Évitez l'utilisation d’adaptateurs ou de dérivateurs car ils pourraient provoquer des échauffements et des brûlures. Le remplacement du câble d’alimentation doit être effectué par le fabricant ou par un SAV agréé afin d’éviter tout risque. 19

Installation Certains composants continuent à être alimentés même quand le bouton MARCHE/ARRÊT est en position ARRÊT. Avant toute opération de maintenance sur l’appareil, débranchez l’alimentation secteur ou coupez le courant par le dispositif d’interruption au mur.

Si l’appareil n’est pas muni de prise mais

SEULEMENT DU CÂBLE D’ALIMENTATION : Sur la ligne d’alimentation de l’appareil, dans un endroit facilement accessible, montez un dispositif d’interruption omnipolaire de catégorie surtension III. Le branchement au réseau électrique doit être exécuté exclusivement par un technicien spécialisé en suivant le schéma ci-dessous et conformément aux lois en vigueur.

L = marron N = bleu = jeauneverte

Installation Indice de protection contre les chocs électriques : I POUR LA GRANDE-BRETAGNE SEULEMENT : Cet appareil doit être raccordé à la terre. Remplcement du fusible Si l’appareil est fourni avec un fusible BS 1363A 13A dans la fiche pour le branchement au réseau d’alimentation, il vous faudra, pour le remplacement du fusible dans ce type de fiche, utiliser un fusible approuvé par A.S.T.A. de type BS 1362 et procéder comme suit : 1. Retirez le couvercle A et le fusible B.

Repositionnez-les

tous les deux dans la fiche. 21

Installation Le couvercle du fusible doit être repositionné lorsque le fusible est remplacé. S’il est perdu, la fiche ne peut être réutilisée tant qu’un autre couvercle de rechange approprié n’a pas été installé. Les pièces de rechange appropriées sont identifiées par la couleur du logement du couvercle ou par l’inscription sur la base de la fiche qui en décrit la couleur. Les couvercles de rechange sont disponibles auprès des revendeurs locaux de matériel électrique.

Instructions d’utilisation

Le bandeau de commandes supérieur

Toutes les commandes du lave-vaisselle sont réunies sur le bandeau de commandes supérieur. Les opérations d'allumage, de programmation, d'arrêt, etc., ne peuvent être exécutées qu'avec la porte ouverte.

Voyant manque de produit de rinçage

Le bandeau frontal englobe l'AFFICHEUR qui fournit toutes les informations sur les fonctions programmées.

Poignée de porte

N.B. : les symboles et les représentations graphiques sont donnés à titre d’information. Ces caractéristiques pourraient varier selon le modèle ou la version du lave-vaisselle. 23

Instructions d’utilisation

Informations visualisées sur l'afficheur supérieur Exemple d'informations visualisées

Durée estimée du cycle de lavage et temps restant Départ différé Message d'erreur CHECK (CONTRÔLER) Réglage de l'adoucisseur Annulation du programme

Informations visualisées sur l'afficheur frontal

Message fin de cycle Durée estimée du cycle de lavage et temps restant

Error 01 ……11 (Erreur 01 ……11)

Icônes phases du programme. Elles indiquent la phase du programme en cours

Séchage L'icône apparaît en cas d'annulation du cycle de lavage ou suite à une erreur. Elle n'apparaît pas dans les phases de vidange normalement présentes dans le cycle de lavage, si celui-ci se déroule correctement. 24

Instructions d’utilisation

Sélection de la langue

1- Mettez le lave-vaisselle sous tension ; 2- Sélectionnez un programme de lavage (non Special); 3- Appuyez sur le bouton « special » jusqu'à ce que l'afficheur frontal indique la langue actuellement sélectionnée. Toute pression supplémentaire sur le bouton permet de faire défiler toutes les langues disponibles. Lorsque l'afficheur indique la langue souhaitée, pour la sélectionner il suffit d'attendre quelques secondes sans effectuer aucune opération (la dénomination de la langue choisie disparaît de l'afficheur) ou de mettre le lave-vaisselle hors tension en appuyant sur le bouton on/off.

DÉCOMPTE DES CYCLES (seulement sur certains modèles) Cette fonction permet d'afficher le nombre de cycles total effectués au moment de l’installation. Pour afficher les deux pages-écrans indiquant les cycles effectués par la machine, appuyez sur la touche

A : milliers B : centaines C : dizaines D : unités ABCD : total des cycles de lavage effectués

Quand la porte est ouverte, l'afficheur s'éteint après environ 10 secondes si aucune commande n'est donnée. Quand la porte est fermée et que le lave-vaisselle est programmé mais le départ n'est pas confirmé (cycle non confirmé, programme interrompu, départ non confirmé), le nom smeg s'affiche après environ 10 secondes.

Sélection du programme de lavage et allumage

Pour sélectionner le programme le plus approprié au type de vaisselle à laver, consulter le tableau ci-après qui suggère le lavage en fonction également de la nature de la vaisselle et du degré de salissure.

Instructions d’utilisation Le nombre, le type et l'exécution des programmes de lavage dépendent du modèle acheté. Reportez-vous au mode d'emploi fourni avec le produit. ECO: Programme à faible consommation d'eau et d'énergie, pour le lavage de vaisselle avec un encrassement normal, même avec des résidus secs. (*) Les informations font référence au programme STANDARD EN60436 (indiqué dans le tableau des programmes), le plus efficace en termes de consommation combinée d’énergie et d'eau. Le programme est indiqué pour de la vaisselle avec un encrassement normal, et est utilisé pour évaluer la conformité à la réglementation UE en matière de conception écologique. TREMPAGE

Verres à vin 45°

Casseroles et vaisselle dans Verres à vin et porcelaines l'attente d’un autre cycle de légèrement encrassés. lavage DEMI-CHARGE

Délicat 50°

Lavage de charges réduites de Verres à vin et vaisselle mixte vaisselle avec un encrassement légèrement encrassés. normal, lavée immédiatement après son utilisation MIX 65°

Express 27’

Vaisselle mixte et casseroles Programme rapide pour avec un encrassement normal, vaisselle légèrement sale, même avec des résidus secs lavée immédiatement après son utilisation.

Hygiène 99,9%

SILENT Lavage intensif de plats, Vaisselle moyennement sale, casseroles, poêles, biberons. même avec des résidus secs. Il Idéal pour la vaisselle utilisée garantit la réduction maximale par des enfants ou des du niveau de bruit perçu, il est personnes souffrant d'allergies donc recommandé pour un afin d’obtenir un niveau fonctionnement de nuit. d'hygiène supérieur. AUTO

Full express 60’

Pour vaisselle mixte et Programme rapide pour casseroles avec un vaisselle mixte et casseroles encrassement normal. Le laveavec un encrassement normal, vaisselle détermine même avec des résidus secs. automatiquement les En 60 minutes la vaisselle est paramètres de lavage. lavée et séchée.

Intensive 70°

Programme rapide à faible Plats, casseroles et poêles très consommation d'eau et sales, même avec des résidus d'énergie. Pour vaisselle mixte secs avec un encrassement normal, lavée immédiatement après son utilisation. 26

Instructions d’utilisation

Si la porte du lave-vaisselle est ouverte ou mal fermée, le cycle de lavage ne se lance pas.

Hygiène

Augmente la température du rinçage final pour obtenir une meilleure hygiène. Indiqué pour le lavage intensif de plats, casseroles, poêles, planches à découper, biberons. Idéal pour la vaisselle utilisée par les enfants ou les personnes souffrant d’allergies. REMARQUE: Le programme dénommé Hygiène 99,9% a été testé par un laboratoire externe (VDE) sans aucune option sélectionnée. Pour garantir l’efficacité du programme, le cycle ne doit pas être interrompu. (*) Programme standard conforme à la norme EN60436. L’option DRY ASSIST doit être utilisée. Pour les données de consommation, voir la fiche jointe.

RÉFÉRENCES à l’ÉTIQUETAGE ÉNERGÉTIQUE jointes au lave-vaisselle : -

Les informations font référence au programme STANDARD EN60436 (indiqué dans le tableau des programmes), le plus efficace en termes de consommation combinée d’énergie et eau. Le programme est indiqué pour la vaisselle avec un encrassement normal, et est utilisé pour évaluer la conformité à la norme UE en matière de conception écologique. Classe d'efficacité de séchage déterminée sur une échelle de «G» (efficacité minimale) à «A» (efficacité maximale).

Note pour les instituts testeurs Les instituts testeurs reçoivent des indications pour les tests comparatifs (par ex. selon la norme EN60436). Si le feuillet pour les instituts n’est pas compris dans la documentation, demandez les indications à l’adresse courriel suivante : dishwasher@test-domestic-appliances.com Au moment de la demande, indiquez le modèle (MOD) et le numéro de série (S/N) présents sur l’étiquette appliquée sur le côté de la porte.

Instructions d’utilisation

Programmes de lavage Avant de faire démarrer un programme de lavage, vérifiez que :  Le robinet de l’eau soit ouvert.  Dans le réservoir de l’adoucisseur, il y ait du sel régénérant.  Dans le réservoir, il y ait la dose adéquate de détergent.  Les paniers aient été chargés correctement.  Les bras de lavage tournent librement et sans obstacles.  La porte du lave-vaisselle soit bien fermée.

Attention : Au cours de la phase initiale du programme de lavage, le fonctionnement des bras de lavage n’est pas perçu, parce que leur rotation commence environ 5 minutes après le démarrage. Ceci est le cours normal du cycle de lavage.

Sélection options

Les options peuvent être sélectionnées en appuyant sur le bouton prévu à cet effet, en regard du symbole de l'option souhaitée, le voyant s'allume pour confirmer l'activation. Toutes les options se désactivent à la fin du cycle de lavage.

Instructions d’utilisation Option

Self clean

Permet un séchage optimal même à de basses températures de rinçage, avec une économie d'énergie significative. S’active automatiquement si le programme sélectionné est compatible. Si non souhaitée, appuyez sur le bouton pour la désactiver. Modifie certains paramètres pour garantir un meilleur séchage de la vaisselle. N’a pas d’effet sur le programme Éco (selon les normes en vigueur). Indiquée pour une petite quantité de vaisselle à laver, l’option permet une économie d’électricité et réduit la durée du programme. Permet de retarder le démarrage du programme de 1 à 3 heures jusqu’à 9, 12, 24 heures en fonction des modèles. Programme de lavage machine. Doit être mis en marche avec la machine vide, sans vaisselle.

Bouton Wi-Fi (si présent) Lire les instructions relatives incluses avec le produit pour effectuer la connexion Wi-Fi et gérer l’appareil avec l’application. SPECIAL (si présent) L’option sélectionnée avec un programme de lavage quelconque permet d’activer une série de programmes supplémentaires. Après avoir sélectionné le programme souhaité, appuyez sur le bouton (le voyant s’allume). Elle se désactive automatiquement à la fin du programme. DEMI-CHARGE FLEXI ZONE (si présent) Adaptée pour une petite quantité de vaisselle à laver, l’option permet une économie d’électricité. Placez la vaisselle dans les deux paniers et introduisez dans le distributeur une quantité de détergent inférieure à celle utilisée pour la charge complète. EXTRA DRY (si présent) L’option modifie les paramètres pour garantir un meilleur séchage de la vaisselle. Indiquée pour les charges avec de la vaisselle au séchage difficile tels que les casseroles, les poêles antiadhésives et les récipients en plastique. N’a pas d’effet sur le programme Éco (selon les normes en vigueur). 29

Instructions d’utilisation

Ouverture automatique de la porte – dry assist

(toujours présente sur le programme ECO) (peut être présente sur d’autres programmes, veuillez vous référer au manuel inclus avec le produit). Le programme se termine avec une phase de séchage constituée d’un temps à porte fermée plus un temps avec porte entre-ouverte (simple temps d’attente pour favoriser ultérieurement le séchage). La durée dépend du programme et du modèle. Toute intervention (ouverte/fermeture porte, arrêt, etc.) durant cette phase comporte la fin anticipée du programme. Il est possible d’interrompre le programme durant la phase de séchage et de vider le lave-vaisselle avant la fin effective (end) signalée par un système visuel et/ou acoustique (selon le modèle), mais le séchage pourrait ne pas être optimal. Le déroulement prévu du programme est complet seulement quand la fin (end) est signalée par une système visuel et/ou acoustique (selon le modèle). L'espace nécessaire pour permettre l’ouverture de la porte doit être libre. L'ouverture et la fermeture de la porte ne doivent pas être forcées avant la fin effective du programme de lavage. Remarque : certains modèles sont dotés de la fonction dry assist par défaut sur un ou plusieurs programmes (vérifiez sur le manuel fourni avec le produit) Dans ces modèles, la touche qui commande l’option n’est pas présente ; la porte s’ouvre automatiquement à la fin du ou des cycles de lavage qui le prévoient. DELAY (si présent) Appuyez sur le bouton DELAY pour programmer le démarrage du lavevaisselle pendant la plage horaire souhaitée (par ex. nocturne). En fonction des modèles, l’affichage est visible sur l’écran ou sur les voyants relatifs. Il n'est pas possible de sélectionner l’option une fois le programme démarré. Pour annuler le réglage, appuyez plusieurs fois sur le bouton jusqu’à ce que les voyants s’éteignent ou la valeur sur l’écran ne soit mise à zéro. À la fermeture de la porte, le lave-vaisselle effectue un prélavage, après quoi le « retard programme » réglé s’enclenche. SELF CLEAN (si présent) P

Instructions d’utilisation

Annulation du programme en cours

Ouvrir la porte (faire attention aux éclaboussures) Appuyer sur la touche DÉPART et la garder enfoncée jusqu'à voir P0 sur l'afficheur supérieur Fermer la porte (00:01 est visualisé sur l'afficheur frontal) Après 1 minute environ, le programme est annulé (« End » est visualisé sur l'afficheur frontal)

Modification du programme

Pour modifier un programme en cours, ouvrir la porte (faire attention aux éclaboussures) et sélectionner le nouveau programme. Lorsque la porte est refermée, le lave-vaisselle exécute automatiquement le nouveau programme.

L’environnement

 Si vous suivez les instructions et les conseils du fabriquant, le lavage au lave-vaisselle consommera moins d’eau et d’énergie par rapport au lavage manuel.  Utilisez toujours le lave-vaisselle à pleine charge.  Chargez le lave-vaisselle correctement comme indiqué dans le mode d’emploi. Des chargements incorrects comportent de mauvais résultats de lavage et un gaspillage d'eau, d’énergie et de détergent.  Ne lavez pas la vaisselle à l'eau courante avant de la poser dans le lave-vaisselle. Ce serait un gaspillage d'eau et d’énergie inutile.  Utilisez le programme de lavage le plus approprié à chaque type de charge.  Raccordez le lave-vaisselle à une installation d’eau chaude jusqu’à 60°C (si disponible).  Avec la même quantité de vaisselle et le même degré de saleté, si les instructions et les recommandations du fabricant sont suivies, le lavage au lave-vaisselle consomme moins d'eau et d'énergie que le lavage manuel.

Instructions d’utilisation

Respecter l’environnement

Les phosphates présents dans le détergent pour lave-vaisselle constituent un problème du point de vue écologique. Pour éviter une consommation excessive de détergent, mais aussi d’énergie électrique, il est conseillé :  

de séparer la vaisselle plus délicate de la vaisselle plus résistante aux détergents agressifs et aux températures élevées ; de ne pas verser le détergent directement sur la vaisselle.

Si vous devez ouvrir la porte pendant le lavage, le programme sera interrompu, le voyant correspondant continuera à clignoter et un signal sonore avisera que le cycle n’est pas terminé. Il faudra attendre environ 1 minute avant de fermer la porte pour faire repartir le programme. À la fermeture de la porte le programme reprendra du point où il a été interrompu. Il est opportun d’effectuer cette opération uniquement si elle est nécessaire, car elle pourrait provoquer des irrégularités dans le déroulement du programme. FIN DU PROGRAMME et ARRÊT À la fin du programme, le lave-vaisselle émet un signal sonore et « End » clignote sur l'afficheur frontal en alternance avec le nom du programme qui vient de terminer. Le lave-vaisselle s'éteint après environ 5 minutes pour consommer moins d'électricité. Pour le rallumer, appuyer sur le bouton MARCHE/ARRÊT.

Extraction de la vaisselle

À la fin du programme de lavage, attendez u moins 20 minutes avant d’extraire la vaisselle, de sorte à ce qu’elle refroidisse. Pour éviter que d’éventuelles gouttes d’eau restées dans le panier supérieur puissent tomber sur la vaisselle qui se trouve encore dans le panier inférieur, il est conseillé de vider tout d’abord le panier inférieur et ensuite le panier supérieur.

Instructions d’utilisation

4 Instructions d’utilisation Après avoir correctement installé le lave-vaisselle, retirez les éléments qui bloquent le panier et préparez-le afin qu'il puisse démarrer en effectuant les opérations suivantes :  Réglez l'adoucisseur d'eau ;  Introduisez du sel régénérant ;  Introduisez du produit de rinçage et du détergent.

Réglez la dureté de l'eau Le lave-vaisselle doit être allumé et la porte doit être ouverte. Maintenir le bouton retard programme enfoncé jusqu’à ce que l’écran affiche le symbole « h » suivi du réglage en cours (par ex. h3). Appuyer une ou plusieurs fois sur le bouton retard programme pour sélectionner le niveau de dureté souhaité (de h0 à h5).

À la suite du réglage ou de l'affichage de celle qui est configurée, il suffit de relâcher le bouton pendant quelques secondes, et le lave-vaisselle se remet automatiquement à l’état standard en quittant le mode réglage.

Dureté de l’eau

Duretés Allemandes Duretés Allemandes (°dH) (°dH)

Réglage

Demandez es informations relatives au degré de dureté de l’eau à l’entreprise hydrique de distribution. Réglage par défaut : h3 - 16-21°dH – 28-37°dF 33

Instructions d’utilisation

La quantité de calcaire contenu dans l’eau (indice de dureté de l’eau) est responsable des taches blanchâtres sur la vaisselle sèche, qui, avec le temps, a tendance à devenir opaque. Le lave-vaisselle est équipé d’un adoucisseur automatique qui, en utilisant du sel régénérant spécifique, soustrait à l’eau les substances durcissantes.

En utilisant de l’eau d’une dureté moyenne, le nouveau chargement de sel devra être effectué environ tous les 20 lavages. Le réservoir de l’adoucisseur a une capacité d’environ 1 kg de sel en grains. Certains modèles sont dotés d’un indicateur optique de niveau de sel. Dans ces modèles, le bouchon du réservoir du sel contient un flotteur de couleur verte qui descend lorsque la concentration de sel dans l’eau diminue. Lorsque le flotteur vert n’est plus visible du bouchon transparent, ajoutez le sel régénérant. Le réservoir est situé sur le fond du lave-vaisselle Le sel empêche la formation de calcaire.     

Retirez le panier inférieur. Dévissez le bouchon du réservoir dans le sens inverse des aiguilles d’une montre. Seulement à la première utilisation, introduisez un litre d'eau dans le réservoir. Avec l’entonnoir fourni, ajoutez le sel (environ 1 kg). Revissez le bouchon et retirez tout résidu de sel.

Afin que le système d’adoucissement de l'eau puisse fonctionner sans problèmes, l’appareil effectue un cycle de régénération du système à intervalles réguliers. Le processus de régénération est composé de différentes phases. Il commence à la fin du dernier cycle de rinçage, après que la quantité d'eau indiquée dans le réglage de la dureté de l'eau de réseau a été atteinte pendant le cycle de lavage, et termine au début du cycle de lavage suivant. Le processus de régénération augmente la durée du cycle et la consommation d'eau et d’électricité. 34

Instructions d’utilisation Ci-dessous une vue d'ensemble de la consommation de régénération du système d'adoucissement en utilisant le programme Eco avec un réglage de dureté de l'eau de H2.

Consommatio n d'eau selon le modèle [faire référence au tableau des programmes]

Fréquence de régénératio n (nombre de cycles)

(litres) 7 8,5-9-9,5 10,5-12

Consommation d'eau pendant la régénération (litres) À la fin du dernier rinçag e

Au début du cycle de lavage suivant 4 (10X0, 4 litres)

Consommation d'énergie pendant la régénération (Wh) À la fin Au du début dernier du rinçag cycle e de lavage suivan t 0,3

Durée du processus de régénération (min) À la fin du dernier rinçag e

Au début du cycle de lavage suivan t

Après chaque remplissage du réservoir, assurez-vous que le bouchon soit soigneusement refermé. Le mélange d’eau et d'éventuel détergent ne doit pas pénétrer dans le réservoir du sel car cela compromettrait le fonctionnement de l’installation de régénération. Dans ce cas, la garantie ne serait plus valable. N’utilisez que du sel régénérant pour lave-vaisselles domestiques. N’utilisez pas de sel alimentaire, car il contient des substances non solubles pouvant compromettre l’installation de décalcification. Lorsque cela est nécessaire, effectuez l’opération de chargement du sel avant de faire démarrer le programme de lavage ; la solution saline excessive sera ainsi éliminée par l’eau ; la présence prolongée d’eau salée à l’intérieur de la cuve de lavage peut provoquer des phénomènes de corrosion et ne peut en aucun cas engager notre responsabilité.

Faites attention à ne pas confondre l’emballage du sel avec celui du détergent : l’introduction de détergent dans le réservoir du sel endommagera l’adoucisseur.

Instructions d’utilisation 4.3 Ajout du produit de rinçage Le distributeur de détergent et le doseur du produit de rinçage se trouvent dans la partie interne de la porte : le distributeur à gauche et le doseur à droite.

Le produit de rinçage accélère le séchage de la vaisselle et empêche la formation de taches et de dépôts de calcaire ; il est automatiquement ajouté à l’eau au cours du dernier rinçage à partir du réservoir qui se trouve sur le côté intérieur de la porte. Pour ajouter le produit de rinçage :  Ouvrez le conteneur, en appuyant et en soulevant la languette sur le couvercle.  Introduisez le produit de rinçage jusqu’au remplissage du conteneur. Ajoutez à nouveau le produit de rinçage quand le voyant de signalement du manque de produit de rinçage s’allume.  Fermez le couvercle, le déclic de fermeture est audible.  Nettoyez à l'aide d'un chiffon le produit de rinçage s’étant éventuellement échappé car il pourrait produire de la mousse.

Instructions d’utilisation

Réglage du dosage du produit de rinçage   

Le lave-vaisselle doit être allumé et la porte doit être ouverte. Maintenir le bouton retard programme enfoncé jusqu’à ce que l’écran affiche le symbole « b » suivi du réglage en cours (par ex. b3). Appuyer une ou plusieurs fois sur le bouton retard programme pour sélectionner le dosage souhaité (de b0 à b5) conformément au tableau qui suit.

À la suite du réglage ou de l'affichage de celui qui est configuré, il suffit de relâcher le bouton pendant quelques secondes, et le lave-vaisselle se remet automatiquement à l’état standard en quittant le mode réglage.

Tableau de réglage du produit de rinçage

Réglage par défaut : b4- 5 ml  

La dose de produit de rinçage devra être augmentée si la vaisselle est opaque ou si elle présente des taches circulaires. Si la vaisselle est par contre collante ou si elle présente des rayures blanchâtres, il faudra réduire la dose de produit de rinçage.

Instructions d’utilisation

4.4 Chargement du détergent 

Ouvrez le couvercle du distributeur de détergent en appuyant légèrement sur le bouton P.  Introduisez le détergent ou la pastille.  Refermez le couvercle en le faisant glisser jusqu’au déclic d'arrêt. Pendant le lavage, le distributeur s'ouvrira automatiquement. Introduisez le détergent ou la pastille seulement avec le conteneur sec.

À l’exception du programme TREMPAGE, avant chaque lavage il faudra introduire dans le distributeur la dose adéquate de détergent. Le produit de rinçage sera par contre ajouté seulement en fonction des besoins.

Instructions d’utilisation   

Quand vous sélectionnez un programme avec prélavage chaud (lire le tableau des programmes), introduisez une quantité supplémentaire de détergent dans le compartiment G/H (selon les modèles). N’utilisez que des détergents spécifiques pour lave-vaisselle. Gardez les emballages de détergent bien fermés dans un lieu sec, pour empêcher la formation de grumeaux qui compromettraient les résultats de lavage. Après leur ouverture, les produits ne doivent pas être gardés trop longtemps car le détergent perd de son efficacité. N’utilisez pas de détergents pour laver la vaisselle à la main sous peine de compromettre le fonctionnement du lave-vaisselle. Dosez correctement la quantité de détergent car une quantité insuffisante provoque une élimination incomplète de la saleté, tandis qu’une quantité excessive n’augmente pas l’efficacité du lavage, mais ne représente qu’un gaspillage. Pour la protection de l’environnement nous conseillons l’emploi de détergents sans phosphates ni chlore.

L’introduction de détergent, même liquide, dans le réservoir du produit de rinçage endommagera le lave-vaisselle.

4.5 Avertissements et conseils généraux Avant de procéder au premier lavage avec votre lave-vaisselle, il est opportun de lire les conseils suivants concernant la nature de la vaisselle à laver et son placement dans les paniers. Il n’existe généralement pas de limites quant au lavage de la vaisselle d’usage domestique, mais dans certains cas il faudra tenir compte de ses caractéristiques. Avant de disposer la vaisselle dans les paniers, il est nécessaire :  d’éliminer les restes de nourriture les plus gros, comme par exemple les os ou les arêtes qui pourraient non seulement engorger le filtre, mais endommager également la pompe de lavage ;  de faire tremper les casseroles ou les poêles qui présentent sur leur fond des résidus de nourriture brûlée afin que ces derniers se détachent plus facilement ; les placer ensuite dans le PANIER INFÉRIEUR. Effectuez un prélavage de la vaisselle sous l’eau courante avant de la charger dans les paniers représente un gaspillage inutile d’eau. Une disposition correcte de la vaisselle assure de bons résultats de lavage. 39

Instructions d’utilisation

Assurez-vous que la vaisselle soit bien bloquée, qu’elle ne puisse pas se renverser et qu’elle n’entrave pas la rotation des bras de lavage durant le fonctionnement ; N’introduisez pas de petits objets dans les paniers ; en tombant, ils pourraient bloquer les bras de lavage ou la pompe de lavage ; Les récipients tels que les tasses, les bols, les verres et les casseroles doivent toujours être disposés avec leur ouverture vers le bas et leur cavité oblique pour permettre l’écoulement de l’eau ; Ne disposez pas les articles de vaisselle les uns sur les autres ou de sorte à ce qu’ils se couvrent réciproquement ; Ne disposez pas les verres trop près les uns des autres car, en se touchant, ils pourraient se casser ou il pourrait y rester des taches.

ASSUREZ-VOUS que la vaisselle utilisée soit indiquée pour le lavage dans le lave-vaisselle. Vaisselle ne pouvant être lavée dans un lave-vaisselle :      

Casseroles et vaisselle en bois : elles peuvent s’abîmer à cause des températures de lavage élevées ; Objets d’artisanat : ils peuvent rarement être lavés dans un lavevaisselle. Les températures relativement élevées de l’eau et les détergents utilisés peuvent les endommager ; Vaisselle en plastique : la vaisselle en plastique résistant à la chaleur doit être lavée dans le panier supérieur ; Vaisselle et objets en cuivre, étain, zinc et laiton : ils tendent à se tacher ; Argenterie : la vaisselle en argent peut se tacher ; Verre et cristal : les objets en verre et en cristal peuvent généralement être lavés dans un lave-vaisselle. Cependant, il existe certains types de verre et de cristal qui deviennent opaques et qui perdent leur transparence après de nombreux lavages ; pour ce type de matériaux, nous conseillons de toujours utiliser le programme le moins agressif du tableau des programmes ; Vaisselle avec des décorations : les objets décorés se trouvant dans le commerce ont généralement une bonne résistance aux lavages dans les lave-vaisselles, même s’il peut arriver que leurs couleurs pâlissent après des lavages fréquents. En cas de doute sur la résistance des couleurs, il est opportun de laver peu de pièces à la fois pendant environ un mois. 40

Instructions d’utilisation

Capacité, y compris la vaisselle de service : 12 ou 13 couverts selon le modèle (consultez l'étiquette-énergie).

Panier inférieur

Le panier inférieur reçoit l’action du bras de lavage inférieur à l’intensité maximale et devra donc contenir la vaisselle la plus "difficile"et la plus sale. Toutes les combinaisons et variétés de charge sont permises à condition que vous preniez soin de disposer la vaisselle, les casseroles et les poêles de façon à ce que toutes les surfaces soient exposées aux jets d’eau provenant du bas. Avec supports fixes

Pour exploiter au maximum l’espace dans le panier lorsque vous chargez de la vaisselle de grandes dimensions, certains modèles sont dotés de supports basculants pour assiettes en 2 ou 4 secteurs.

Supports panier inférieur

Certains modèles sont équipés de supports du panier inférieur utiles pour améliorer le séchage des assiettes. Les supports se trouvent dans le sachet des accessoires, pour les utiliser, enfilez-les dans les logements prévus (voir figure).

Instructions d’utilisation
