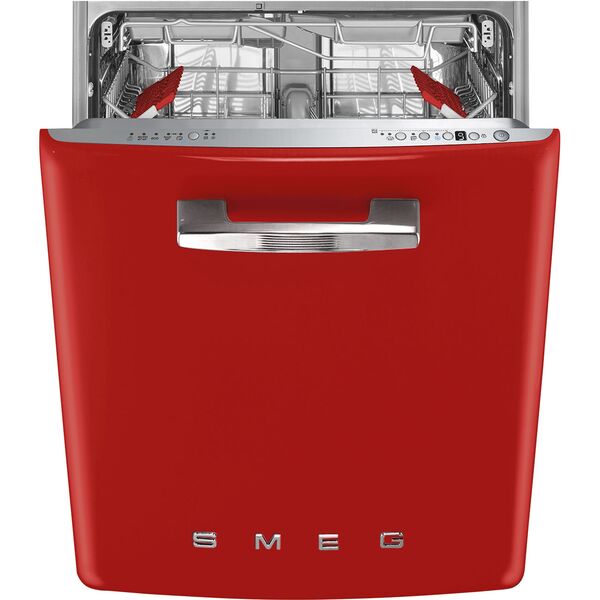

Mode d'emploi Smeg Lave-vaisselle Intégrable sous-plan Rouge STFABRD3

Présentation

Index 1. 2. 3. 4. 5. 6. 7.

Avertissements de sécurité généraux _______________________ 2 Installation __________________________________________ 10 Description __________________________________________ 23 Instructions d’utilisation_________________________________ 33 Nettoyage et entretien _________________________________ 56 Résolution des problèmes. Que faire si... ___________________ 59 Guide de dépannage __________________________________ 65

Nous vous remercions d’avoir choisi notre produit. Nous vous conseillons de lire attentivement toutes les instructions de ce manuel afin de connaître les conditions les plus appropriées pour une utilisation correcte et sûre de votre lave-vaisselle. Les paragraphes sont proposés de façon à arriver pas à pas à la connaissance de toutes les fonctionnalités de l’appareil, les textes sont facilement compréhensibles et reportent à des images détaillées. On y donne des conseils utiles pour l’utilisation de paniers, bras de lavage, distributeurs, filtres, programmes de lavage et pour la configuration correcte des commandes. Les conseils de nettoyage donnés vous permettront de maintenir inaltérées dans le temps les performances de votre lave-vaisselle. Ce manuel, d’une consultation facile, vous permettra de satisfaire toutes les demandes qui pourront surgir sur l’utilisation du lave-vaisselle.

INSTRUCTIONS POUR L’INSTALLATEUR : elles sont destinées au technicien qualifié qui doit effectuer l’installation, la mise en service et l’essai de l’appareil. INSTRUCTIONS POUR L’UTILISATEUR : elles indiquent les conseils d’utilisation, la description des commandes et les correctes opérations de nettoyage et d’entretien de l’appareil. Le manuel regroupe les options, les programmes et les fonctionnalités qui peuvent être présents pour le type de lave-vaisselle que vous avez acheté. Pour les caractéristiques spécifiques de votre modèle, reportezvous au manuel fourni avec le produit.

Avertissements de sécurité généraux

- Ce mode d’emploi fait partie intégrante de l’appareil: il faut toujours le conserver intact près de l’appareil avant l’utilisation, nous conseillons une lecture attentive de toutes les indications qu’il contient. - Cet appareil est prévu pour une utilisation de type domestique et pour toute autre application du même genre, par exemple, pour le personnel dans la cuisine des boutiques, les bureaux et les autres lieux de travail, dans les communautés, pour les clients dans les hôtels, les auberges, les chambres d’hôtes et toute autre structure résidentielle; son utilisation n'est permise que dans des lieux fixes. Il est fabriqué pour exercer la fonction suivante: lavage et séchage de la vaisselle; toute autre utilisation est à considérer comme étant impropre. Le constructeur décline toute responsabilité pour des utilisations différentes de celles étant indiquées. - N’utilisez pas les appareils endommagés durant le transport. En cas de doute, consultez votre revendeur. - L’appareil doit être installé et branché selon les instructions fournies par le fabricant. L’installation doit être effectuée par un technicien qualifié, dans le respect des normes en vigueur. 2

Avertissements - Ne laissez pas les résidus de l’emballage sans surveillance dans l’habitation. Séparez les différents matériaux de déchet provenant de l’emballage et remettez-les au centre de collecte sélective le plus proche. - La plaque avec les données techniques, le numéro de série et le marquage sont visiblement positionnés sur le bord interne de la porte. La plaque ne doit jamais être enlevée. - Une connexion à la terre est obligatoire conformément aux normes de sécurité électrique en vigueur. Le fabricant décline toute responsabilité pour les dommages aux personnes ou aux choses dus au manque de mise à la terre de l’appareil ou d’une mise à la terre défectueuse. - Lors de l’installation, l’appareil doit être déconnecté du réseau. - N’installez pas l’appareil dans un lieu exposé au gel. - N’installez pas l’appareil à proximité d’équipements aux températures de rayonnement élevées (par ex. brûleurs à gaz, cheminées, etc.) pouvant l’endommager. - Si l’appareil est installé dans un compartiment audessus ou en dessous d’un autre appareil (par ex. brûleurs à gaz, fours, etc.), lisez attentivement les instructions fournies par le fabricant de l’équipement. Si les instructions du matériel ne contiennent pas d’informations, communiquez avec le fabricant de l’équipement et assurez-vous que 3

l’appareil puisse être installé au-dessus ou en dessus. Il est absolument interdit d'installer l'appareil sous une table de cuisson. Il est formellement interdit de monter une table de cuisson sur une lave-vaisselle pose libre. Pour en assurer la stabilité, l’installation de l’appareil doit être faite sous un plan de travail continu, solidement fixé aux armoires adjacentes. Si l’appareil est installé dans une armoire haute, l’appareil et l’armoire doivent tous deux être suffisamment fixés. Si l’appareil n’est pas intégré et est donc accessible d’un côté, la zone des charnières de la porte doit être couverte pour des raisons de sécurité (risque de blessures). Les protections sont disponibles comme accessoire auprès des revendeurs spécialisés ou auprès du service après-vente. Vérifiez que la tension et la fréquence de réseau correspondent aux indications de voltage sur la plaque d’identification de l’appareil. La prise sur le cordon d’alimentation et la prise correspondante devront être du même type et conformes à la règlementation en vigueur. N’utilisez pas d’adaptateurs ou de shunts pour éviter la possibilité de surchauffe ou de brûlure. La fiche de l’appareil doit être accessible après l’installation. N’ôtez jamais la fiche en tirant sur le cordon d’alimentation. 4

Avertissements - Si l’appareil est fourni uniquement avec le cordon d’alimentation, il est nécessaire d’installer un disjoncteur pour fournir une déconnexion entière dans la protection contre une surtension classe III. Celui-ci doit être installé dans un emplacement facilement accessible sur la ligne d’alimentation. - L’appareil doit être connecté à l’alimentation en eau par l’intermédiaire de nouveaux tuyaux. - Immédiatement après l’installation, effectuez un bref essai de l'appareil. Avec le lave-vaisselle vide, utilisez un programme de votre choix avec une température de lavage comprise entre 45 et 70° C, et un détergent spécifique pour le lave-vaisselle. (Il ne suffit pas d'exécuter le programme de trempage). En cas de défaut de fonctionnement, débranchez l’alimentation électrique et contactez le centre de service technique le plus proche. Ne tentez pas de réparer l’appareil. - Le lave-vaisselle doit être utilisé par des adultes. Son utilisation par des enfants de plus de 8 ans, des personnes aux capacités physiques et / ou mentales réduites ou au manque d'expérience ou de connaissances, n’est admise que sous la supervision d’un responsable pour leur sécurité. - Empêchez toujours aux enfants de jouer avec l'appareil. - Éloignez les enfants de la machine lorsque la porte est ouverte. Vérifiez toujours que le distributeur de 5

détergent soit vide après l'achèvement du cycle de lavage. Le nettoyage et l’entretien ordinaire de l’appareil par des enfants ne sont autorisés que sous la supervision d’un responsable pour leur sécurité. Certains produits sont fortement alcalins. Évitez tout contact avec la peau et les yeux. Les détergents peuvent être extrêmement dangereux en cas d’ingestion. Ils contiennent des substances pouvant causer des dommages permanents à la bouche et à la gorge, et même provoquer l'étouffement. Respectez toutes les consignes de sécurité sur le conditionnement de ces produits. Ne buvez pas l’eau résiduelle éventuellement présente sur la vaisselle ou dans le lave-vaisselle à la fin du programme de lavage. N’introduisez pas de solvants comme de l’alcool ou de la térébenthine qui pourraient provoquer une explosion. N’introduisez pas de la vaisselle tachée de cendres, de cire ou de peinture/vernis. Ne laissez pas la porte du lave-vaisselle ouverte car on pourrait la heurter. Vous appuyer, vous asseoir ou tirer sur la porte ouverte du lave-vaisselle peut en causer le renversement. À la fin de chaque utilisation, éteignez le lavevaisselle pour éviter une dispersion de l’électricité. Les couteaux et les autres ustensiles de cuisine ayant des pointes tranchantes doivent être placés dans le panier avec les pointes tournées vers le bas 6

ou en position horizontale dans le panier supérieur, en faisant attention de ne pas se blesser et qu’ils ne dépassent pas du panier. Le lave-vaisselle répond à toutes les conditions imposées par les normes de sécurité en vigueur et relatives aux appareils électriques. D’éventuels contrôles techniques ne devront être effectués que par un personnel spécialisé et autorisé: les réparations effectuées par un personnel non autorisé comportent non seulement l’annulation de la garantie, mais peuvent également être une source de danger pour l’utilisateur. En cas de panne, débranchez le lave-vaisselle du réseau électrique et fermez le robinet d’eau. En cas de dommages au cordon d’alimentation, faites-le remplacer par le fabricant ou par un service agréé. Certains composants continuent à être alimentés même quand le bouton marche/arrêt est en position off. Avant toute opération d’entretien sur l’appareil, débranchez l’alimentation secteur ou coupez le courant par l’intermédiaire du dispositif d’interruption au mur. Ne nettoyez pas le lave-vaisselle au jet d’eau ni avec un nettoyeur haute pression ou à vapeur.

Avertissements - Modèles dotés d’Acquastop C’est un dispositif qui empêche le débordement en cas de fuites d’eau. Après l’intervention d’Acquastop, il faut contacter un technicien qualifié afin de trouver et de réparer la panne. Dans les modèles dotés d’Acquastop, le tuyau d’alimentation en eau contient une électrovanne. Ne coupez pas le tuyau et ne laissez pas tomber l'électrovanne dans l’eau. Si le tuyau d’alimentation en eau est endommagé, débranchez l’appareil du réseau d'eau et électrique. Attention:le dispositif fonctionne uniquement si le lave-vaisselle est branché à l’électricité. Déclaration de conformité

L’appareil est conforme aux exigences fondamentales des directives européennes suivantes: - 2009/125/CE - 2011/65/UE - 2014/35/UE - IEC/EN 62471, groupe de risque 1, pour les modèles avec éclairage interne. - IEC/EN 61770

Avertissements Élimination

L’appareil doit être éliminé séparément des autres déchets (directives 2012/19/CE). Cet appareil ne contient pas de substances en quantités considérées comme dangereuses pour la santé et l'environnement, conformément aux directives européennes en vigueur: Pour l'élimination: • Coupez le câble d'alimentation électrique; rendez la serrure inutilisable. Le fabricant décline toute responsabilité pour des dommages subis par des personnes et des choses causés par l’inobservation des prescriptions susmentionnées ou dérivant de la modification abusive, ne serait-ce que d’une seule partie de l’appareil, et de l’utilisation de pièces de rechange non originales.

Installation

2.1 Caractéristiques techniques Pression d’alimentation en eau Température eau d’alimentation Capacité Indice de protection contre l’humidité Classe de protection contre le chocs électriques Données électriques

min. 0,05 - max. 0,9 MPa (min. 0.5 – max. 9 bar) max. 60°C 12-13 couverts standard IPX0 classe I

Voir la plaque signalétique

Encombrements de l’appareil (mm)

2.2 Informations générales Retirez les pièces en polystyrène qui bloquent les paniers. Placez l’appareil à l’endroit choisi. On peut faire adhérer les côtés aux meubles voisins et le panneau de fond au mur de votre pièce. Si le lave-vaisselle est installé à proximité d’une source de chaleur, il faudra interposer un panneau à isolation thermique afin de prévenir les surchauffes et les pannes. Pour assurer la stabilité, installez les appareils à encastrement inférieur ou intégrables uniquement sous des plans de travail continus en les vissant aux meubles adjacents. Pour faciliter les opérations d’installation, les tuyaux d’alimentation et d’évacuation sont orientables dans toutes les directions; contrôlez que ces derniers ne soient pas pliés ou étranglés et qu’ils ne soient pas trop tendus. . Pour le passage de tuyaux et du câble d’alimentation, le trou doit avoir un diamètre de 8 cm minimum. Avant de positionner définitivement le lavevaisselle, ouvrez le robinet d’arrivée d’eau et assurez-vous de l’absence de fuites sur le raccord au robinet, sur le raccord au lave-vaisselle et sur le tuyau. Pour une installation en appui sur la paroi postérieure du lave-vaisselle, il faut faire passer les 11

tubes dans le bas de l’appareil, dans l’espace prévu à cet effet. Les pièces de rechange suivantes seront disponibles pendant 7 ans après la fin de production du modèle: la pompe de lavage et de vidange, les résistances de chauffage, les tubages, y compris les tuyaux, les vannes, les filtres et les dispositifs d’acquastop, les parties structurelles et internes relatives à la porte (séparément et combinées), les cartes à circuits imprimés, les écrans électroniques, les interrupteurs à pression, les thermostats et les capteurs, les logiciels et les micrologiciels, y compris le logiciel pour le rétablissement. Les pièces de rechange suivantes seront disponibles pendant 10 ans après la fin de production du modèle: les charnières et les joints d’étanchéité de la porte, les autres joints, les bras de lavage, le groupe de filtration, les paniers, les voies de guidage et les accessoires. Certaines pièces de rechange ne sont disponibles que pour les réparateurs autorisés. Toutes les pièces de rechange ne concernent pas tous les modèles.

lnstallation • La base de données EPREL de l’UE fournit des informations relatives aux performances du lavevaisselle. La base de données peut être consultée de manière directe grâce au code QR présent sur l’étiquette énergétique du lave-vaisselle ou en utilisant le lien https://eprel.ec.europa.eu. Dans ce cas, il faudra saisir le nom du modèle présent sur la plaque des caractéristiques, appliquée sur le côté de la porte. Pour des informations détaillées sur l’étiquette énergétique: www.theenergylabel.eu. Mettez l’appareil à niveau au sol à l’aide de pieds réglables en utilisant la clé hexagonale mâle appropriée. Cette opération est indispensable pour assurer le fonctionnement correct du lave-vaisselle. Certains modèles sont dotés d’un seul pied postérieur à crémaillère réglable à l’avant à l’aide d’une vis placée en bas sur la partie antérieure de l’appareil.

lnstallation Il est formellement interdit d’encastrer le lavevaisselle sous une table de cuisson. Il n’est pas non plus permis d’installer le lavevaisselle directement en contact avec des appareils autres que les appareils électroménagers traditionnels encastrés prévus pour la cuisine (cheminées, poêles…). Si le lave-vaisselle est encastré dans un emplacement adjacent à un autre appareil électroménager (ou à d’autres électroménagers), les prescriptions fournies par le fabricant de cet appareil devront être scrupuleusement respectées (distances minimales, mise en place, etc.). Vérifiez auprès de votre revendeur ou du site du fabricant si votre lave-vaisselle peut être installé en position surélevée. Dans ce cas, le lavevaisselle et le meuble dans lequel il est logé ou sur lequel il est placé doivent être fixés de manière à garantir la stabilité et éviter toute possibilité de basculement. Le lave-vaisselle étant installé en position surélevée, faites particulièrement attention à l’extraction des paniers, pour éviter que des objets ou des paniers ne tombent. Une installation incorrecte peut faire basculer l’appareil.

lnstallation Seulement pour les modèles pose libre: - Il est formellement interdit de monter une table de cuisson sur un lave-vaisselle pose libre. - Si l’appareil n’est pas intégré et est donc accessible d’un côté, la zone de la charnière de la porte doit être couverte pour des raisons de sécurité (risque de blessures). Les protections sont disponibles comme accessoires auprès des revendeurs spécialisés ou auprès du service après-vente. - Le plan top des lave-vaisselles à installation libre peut être retirée pour permettre 'installation sous un plan de travail. Il est nécessaire d’acheter le kit approprié auprès de revendeurs agréés ou du Service d’assistance technique. L'opération doit être effectuée par du personnel autorisé.

lnstallation 2.3 Raccordement distribution d’eau

Prévenir le risques d’engorgement ou de dommage: si la tuyauterie de l’eau est neuve ou si elle est restée inactive pendant longtemps, avant de procéder au raccordement au réseau de distribution d’eau, s’assurer que l’eau soit limpide et sans impuretés afin d’éviter d’endommager l’appareil. Pour le raccordement du lave-vaisselle au réseau hydrique, utilisez exclusivement des tuyaux neufs; de vieux tuyaux ou des tuyaux usés ne doivent pas être réutilisés.

Raccordement à la prise

D’EAU Raccorder le tuyau d’alimentation à une prise d’eau froide avec raccord fileté ¾” gaz en interposant le filtre A en dotation. Bien visser la bague du tuyau avec les mains puis compléter l’opération en serrant d’environ ¼ de tour avec une pince. Dans les modèles dotés d’AQUASTOP, le filtre est déjà présent dans la bague filetée.

lnstallation Il est possible d’alimenter le lave-vaisselle avec de l’eau ne dépassant pas 60°C. En alimentant l’appareil avec de l’eau chaude, le temps de lavage sera raccourci de 20 minutes environ, mais son efficacité sera toutefois légèrement réduite. Le raccordement devra être effectué à la prise domestique de l’eau chaude et selon les mêmes modalités décrites pour le raccordement à la prise d’eau froide. Note supplémentaire pour le raccordement à l'eau, concernant le marché allemand: Avant de raccorder le produit à l’alimentation en eau de la maison, s’assurer que celle-ci soit dotée d’un dispositif de sécurité contre la contamination de l'eau potable par refoulement (selon DIN EN 1717). Les vannes et/ou les robinets de l'eau sont dotés de ces dispositifs de sécurité, si le système d’eau de la maison a été réalisé de manière adéquate.

lnstallation RACCORDEMENT AU TUYAU

D’évacuation

Introduire le tuyau spécial dans une conduite d’évacuation au diamètre minimum de 4 cm; en alternative, le mettre dans l’évier en utilisant le support du tuyau fourni avec l’appareil, mais en prenant soin d’éviter les étranglements ou les courbures excessives. Il est important d’éviter que le tuyau puisse se décrocher et tomber. Pour ce faire, le support du tuyau est doté d’un orifice grâce auquel il est possible de le fixer à l’aide d’un lacet au mur ou au robinet. L’extremité libre sera placée à une hauteur comprise entre 30 et 100 cm et ne devra jamais être recouverte par l’eau. En présence de tuyaux de rallonge disposés horizontalement, pour un maximum de 3 m, placez le tuyau d’évacuation à une hauteur maximale de 85 cm du sol. Indice de protection contre l’humidité : IPX0

lnstallation 2.4 Branchement avertissement

Vérifiez que les valeurs de tension et de fréquence de réseau correspondent à celles reportées sur la plaque d’identification de l’appareil qui est placée sur le bord interne de la porte. La fiche à l’extrémité du câble d’alimentation et la prise correspondante devront être du même type et conformes aux normes en vigueur sur les installations électriques. La fiche devra être accessible après l’installation. Ne jamais ôter la fiche en tirant sur le cable. Après le remplacement du câble d’alimentation, assurez-vous que l’étrier d’ancrage du câble soit correctement fixé. Évitez l'utilisation d’adaptateurs ou de dérivateurs car ils pourraient provoquer des échauffements et des brûlures. Le remplacement du câble d’alimentation doit être effectué par le fabricant ou par un SAV agréé afin d’éviter tout risque. 19

lnstallation Certains composants continuent à être alimentés même quand le bouton MARCHE/ARRÊT est en position ARRÊT. Avant toute opération de maintenance sur l’appareil, débranchez l’alimentation secteur ou coupez le courant par le dispositif d’interruption au mur.

Si l’appareil n’est pas muni de prise mais

SEULEMENT DU CÂBLE D’ALIMENTATION : Sur la ligne d’alimentation de l’appareil, dans un endroit facilement accessible, montez un dispositif d’interruption omnipolaire de catégorie surtension III. Le branchement au réseau électrique doit être exécuté exclusivement par un technicien spécialisé en suivant le schéma ci-dessous et conformément aux lois en vigueur.

L = marron N = bleu = jeauneverte

lnstallation Indice de protection contre les chocs électriques : I POUR LA GRANDE-BRETAGNE SEULEMENT : Cet appareil doit être raccordé à la terre. Remplcement du fusible Si l’appareil est fourni avec un fusible BS 1363A 13A dans la fiche pour le branchement au réseau d’alimentation, il vous faudra, pour le remplacement du fusible dans ce type de fiche, utiliser un fusible approuvé par A.S.T.A. de type BS 1362 et procéder comme suit : 1. Retirez le couvercle A et le fusible B.

Repositionnez-les

tous les deux dans la fiche. 21

lnstallation Le couvercle du fusible doit être repositionné lorsque le fusible est remplacé. S’il est perdu, la fiche ne peut être réutilisée tant qu’un autre couvercle de rechange approprié n’a pas été installé. Les pièces de rechange appropriées sont identifiées par la couleur du logement du couvercle ou par l’inscription sur la base de la fiche qui en décrit la couleur. Les couvercles de rechange sont disponibles auprès des revendeurs locaux de matériel électrique.

Instructions d’utilisation

Description

3.1 Le bandeau de commandes supérieur Toutes les commandes et les contrôles du lave-vaisselle sont réunis sur le bandeau de commandes supérieur. Les opérations de démarrage, de programmation, d’extinction, etc., ne peuvent être exécutées qu’avec la porte ouverte.

Le bandeau représenté est fourni à titre indicatif, la forme des voyants et des boutons peut varier en fonction du modèle.

Voyants programme sélectionnée

Le voyant allumé indique le programme sélectionné et la présence d’éventuelles anomalies (consulter le guide de dépannage).

Voyant manque de produit de rinçage

Le voyant allumé indique le manque de produit de rinçage dans son doseur.

OPTIONS (présentes sur certains modèles uniquement)

AFFICHEURS INFORMATIONS (1 ou 3 chiffres selon les modèles)

Touche retard du programme

En pressant cette touche, il est possible de retarder le départ du programme.

Touche d’allumage/extinction

Cette touche permet d’allumer/éteindre le lave-vaisselle.

Instructions d’utilisation

Configuration du programme de lavage et démarrage

Après avoir trouvé le programme le mieux adapté d’après le tableau des programmes : • Pressez la touche MARCHE/ARRÊT (H) et attendez que le VOYANT PROGRAMMES (A) s’allume ; • Appuyez plusieurs fois sur le bouton de SÉLECTION PROGRAMMES (B) jusqu’à ce que le voyant correspondant au programme désiré s’allume ; • sélectionnez l’option souhaitée (facultatif, si les options sont affichées); • fermez la porte ; le programme commencera après 2" sec., pendant son déroulement le VOYANT correspondant clignotera (signalisation de programme en cours).

INDICATEUR DE PROGRAMME EN COURS (seulement sur certains modèles) Pendant le déroulement du programme, une lumière clignotante est projetée au sol, sous le coin inférieur droit de la porte. À la fin du programme, la lumière s’éteint pour diminuer la consommation en stand-by.

Instructions d’utilisation Le nombre, le type et l'exécution des programmes de lavage dépendent du modèle acheté. Reportez-vous au mode d'emploi fourni avec le produit. ECO: Programme à faible consommation d'eau et d'énergie, pour le lavage de vaisselle avec un encrassement normal, même avec des résidus secs. (*) Les informations font référence au programme STANDARD EN60436 (indiqué dans le tableau des programmes), le plus efficace en termes de consommation combinée d’énergie et d'eau. Le programme est indiqué pour de la vaisselle avec un encrassement normal, et est utilisé pour évaluer la conformité à la réglementation UE en matière de conception écologique. TREMPAGE

Verres à vin 45°

Casseroles et vaisselle dans Verres à vin et porcelaines l'attente d’un autre cycle de légèrement encrassés. lavage DEMI-CHARGE

Délicat 50°

Lavage de charges réduites de Verres à vin et vaisselle mixte vaisselle avec un encrassement légèrement encrassés. normal, lavée immédiatement après son utilisation MIX 65°

Express 27’

Vaisselle mixte et casseroles Programme rapide pour avec un encrassement normal, vaisselle légèrement sale, même avec des résidus secs lavée immédiatement après son utilisation.

Hygiène 99,9%

SILENT Lavage intensif de plats, Vaisselle moyennement sale, casseroles, poêles, biberons. même avec des résidus secs. Il Idéal pour la vaisselle utilisée garantit la réduction maximale par des enfants ou des du niveau de bruit perçu, il est personnes souffrant d'allergies donc recommandé pour un afin d’obtenir un niveau fonctionnement de nuit. d'hygiène supérieur. AUTO

Full express 60’

Pour vaisselle mixte et Programme rapide pour casseroles avec un vaisselle mixte et casseroles encrassement normal. Le laveavec un encrassement normal, vaisselle détermine même avec des résidus secs. automatiquement les En 60 minutes la vaisselle est paramètres de lavage. lavée et séchée.

Intensive 70°

Programme rapide à faible Plats, casseroles et poêles très consommation d'eau et sales, même avec des résidus d'énergie. Pour vaisselle mixte secs avec un encrassement normal, lavée immédiatement après son utilisation. 25

Instructions d’utilisation

Si la porte du lave-vaisselle est ouverte ou mal fermée, le cycle de lavage ne se lance pas.

Hygiène

Augmente la température du rinçage final pour obtenir une meilleure hygiène. Indiqué pour le lavage intensif de plats, casseroles, poêles, planches à découper, biberons. Idéal pour la vaisselle utilisée par les enfants ou les personnes souffrant d’allergies. REMARQUE: Le programme dénommé Hygiène 99,9% a été testé par un laboratoire externe (VDE) sans aucune option sélectionnée. Pour garantir l’efficacité du programme, le cycle ne doit pas être interrompu.

Ouverture automatique de la porte – dry assist

(toujours présente sur le programme ECO) (peut être présente sur d’autres programmes, veuillez vous référer au manuel inclus avec le produit). Le programme se termine avec une phase de séchage constituée d’un temps à porte fermée plus un temps avec porte entre-ouverte (simple temps d’attente pour favoriser ultérieurement le séchage). La durée dépend du programme et du modèle. Toute intervention (ouverte/fermeture porte, arrêt, etc.) durant cette phase comporte la fin anticipée du programme. Il est possible d’interrompre le programme durant la phase de séchage et de vider le lave-vaisselle avant la fin effective (end) signalée par un système visuel et/ou acoustique (selon le modèle), mais le séchage pourrait ne pas être optimal. Le déroulement prévu du programme est complet seulement quand la fin (end) est signalée par une système visuel et/ou acoustique (selon le modèle). L'espace nécessaire pour permettre l’ouverture de la porte doit être libre. L'ouverture et la fermeture de la porte ne doivent pas être forcées avant la fin effective du programme de lavage. (*) Programme standard selon la normeEN60436. L’option DRY ASSIST (si le bouton est présent) doit être activée.

Instructions d’utilisation RÉFÉRENCES à l’ÉTIQUETAGE ÉNERGÉTIQUE jointes au lave-vaisselle : -

Les informations font référence au programme STANDARD EN60436 (indiqué dans le tableau des programmes), le plus efficace en termes de consommation combinée d’énergie et eau. Le programme est indiqué pour la vaisselle avec un encrassement normal, et est utilisé pour évaluer la conformité à la norme UE en matière de conception écologique. Classe d'efficacité de séchage déterminée sur une échelle de « G » (efficacité minimale) à « A » (efficacité maximale).

Note pour les instituts testeurs Les instituts testeurs reçoivent des indications pour les tests comparatifs (par ex. selon la norme EN60436). Si le feuillet pour les instituts n’est pas compris dans la documentation, demandez les indications à l’adresse courriel suivante : dishwasher@test-domestic-appliances.com Au moment de la demande, indiquez le modèle (MOD) et le numéro de série (S/N) présents sur l’étiquette appliquée sur le côté de la porte.

Instructions d’utilisation 3.2 Programmes de lavage Avant de faire démarrer un programme de lavage, vérifiez que : • Le robinet de l’eau soit ouvert. • Dans le réservoir de l’adoucisseur , il y ait du sel régénérant. • Dans le réservoir, il y ait la dose adéquate de détergent. • Les paniers aient été chargés correctement. • Les bras de lavage tournent librement et sans obstacles. • La porte du lave-vaisselle soit bien fermée.

Attention : Au cours de la phase initiale du programme de lavage, le fonctionnement des bras de lavage n’est pas perçu, parce que leur rotation commence environ 5 minutes après le démarrage. Ceci est le cours normal du cycle de lavage.

Sélection options

Les options sont sélectionnables en appuyant sur le bouton dédié, en regard du symbole de l'option souhaitée, le voyant s'allume pour confirmer l'activation. • Il n’est pas possible de sélectionner les options pendant l’exécution du programme de trempage. • Toutes les options à l’exception de “3/1” sont désactivées à la fin du cycle de lavage. Pour désactiver l’option « 3/1 », appuyez sur le bouton correspondant (le voyant s’éteint). • Toutes les options, y compris “3/1” sont désactivées à l’ANNULATION d’un programme commencé.

Options supplémentaires

Certains modèles sont équipés d’options supplémentaires qui sont activées en appuyant sur deux boutons simultanément. Dans ce cas, sur le schéma, un trait relie le symbole de l’option supplémentaire aux deux boutons sur lesquels appuyer simultanément pour l'activer. (par ex : Flexi Tabs sur le dessin ci-dessous)

Instructions d’utilisation

Extra dry

Description Génère les programmes supplémentaires.

Self clean

Permet un séchage optimal même à de basses températures de rinçage, avec une économie d'énergie significative. S’active automatiquement si le programme sélectionné est compatible. Si non souhaitée, appuyez sur le bouton pour la désactiver. Modifie certains paramètres pour garantir un meilleur séchage de la vaisselle. N’a pas d’effet sur le programme Éco (selon les normes en vigueur). Indiquée pour une petite quantité de vaisselle à laver, l’option permet une économie d’électricité et réduit la durée du programme. Permet de retarder le démarrage du programme de 1 à 3 heures jusqu’à 9, 12, 24 heures en fonction des modèles. Programme de lavage machine. Doit être mis en marche avec la machine vide, sans vaisselle.

SPECIAL (si présent) L’option sélectionnée avec un programme de lavage quelconque permet d’activer une série de programmes supplémentaires. Après avoir sélectionné le programme souhaité, appuyez sur le bouton (le voyant s’allume). Elle se désactive automatiquement à la fin du programme. DEMI-CHARGE FLEXI ZONE (si présent) Adaptée pour une petite quantité de vaisselle à laver, l’option permet une économie d’électricité. Placez la vaisselle dans les deux paniers et introduisez dans le distributeur une quantité de détergent inférieure à celle utilisée pour la charge complète. EXTRA DRY (si présent) L’option modifie les paramètres pour garantir un meilleur séchage de la vaisselle. Indiquée pour les charges avec de la vaisselle au séchage difficile tels que les casseroles, les poêles antiadhésives et les récipients en plastique. N’a pas d’effet sur le programme Éco (selon les normes en vigueur).

Instructions d’utilisation DRY ASSIST (si présent) Grâce à l’ouverture automatique de la porte, l’option permet un séchage optimal même à de basses températures de rinçage, ce qui consent une économie d'énergie significative. À la fin du programme de lavage, la porte s'ouvre lentement de quelques centimètres. Entre la dernière phase de rinçage et la fin du programme, le lave-vaisselle reste dans une phase d’inactivité pour permettre un séchage correct (l'écran affiche le temps restant à la fin du cycle). L’ouverture de la porte pendant cette phase entraîne l’interruption du programme. La fin de celui-ci est signalé par un bref signal sonore et par le clignotement des voyants des programmes n°4 et n°5. L'option s’active automatiquement si le programme sélectionné est compatible. Il est possible de la désactiver avant de lancer le programme. L'espace nécessaire pour permettre l’ouverture de la porte doit être libre. L'ouverture et la fermeture de la porte ne doivent pas être forcées avant la fin effective du programme de lavage. Remarque : certains modèles sont dotés de la fonction dry assist par défaut sur un ou plusieurs programmes (vérifiez sur le manuel fourni avec le produit) Dans ces modèles, la touche qui commande l’option n’est pas présente ; la porte s’ouvre automatiquement à la fin du ou des cycles de lavage qui le prévoient. DELAY (si présent) Appuyez sur le bouton DELAY pour programmer le démarrage du lavevaisselle pendant la plage horaire souhaitée (par ex. nocturne). En fonction des modèles, l’affichage est visible sur l’écran ou sur les voyants relatifs. Il n'est pas possible de sélectionner l’option une fois le programme démarré. Pour annuler le réglage, appuyez plusieurs fois sur le bouton jusqu’à ce que les voyants s’éteignent ou la valeur sur l’écran ne soit mise à zéro. À la fermeture de la porte, le lave-vaisselle effectue un prélavage, après quoi le « retard programme » réglé s’enclenche. SELF CLEAN (si présent) Programme de lavage machine. Le cy

Instructions d’utilisation

Annulation du programme en cours

Pour annuler le programme en cours, il est nécessaire, après avoir ouvert la porte, de maintenir enfoncé pendant quelques secondes le bouton de SÉLECTION PROGRAMMES (B) jusqu’à ce les voyants des programmes 4 et 5 (marqués "end") s’allument simultanément.

Refermez la porte. Après 1 minute eviron, la machine finit son cycle.

Modification du programme

Pour modifier un programme en cours, ouvrez la porte et sélectionnez le nouveau programme. Lorsque la porte est refermée, le lave-vaisselle exécute automatiquement le nouveau programme.

L’environnement

• Si vous suivez les instructions et les conseils du fabriquant, le lavage au lave-vaisselle consommera moins d’eau et d’énergie par rapport au lavage manuel. • Utilisez toujours le lave-vaisselle à pleine charge. • Chargez le lave-vaisselle correctement comme indiqué dans le mode d’emploi. Des chargements incorrects comportent de mauvais résultats de lavage et un gaspillage d'eau, d’énergie et de détergent. • Ne lavez pas la vaisselle à l'eau courante avant de la poser dans le lave-vaisselle. Ce serait un gaspillage d'eau et d’énergie inutile. • Utilisez le programme de lavage le plus approprié à chaque type de charge. • Raccordez le lave-vaisselle à une installation d’eau chaude jusqu’à 60°C (si disponible). • Avec la même quantité de vaisselle et le même degré de saleté, si les instructions et les recommandations du fabricant sont suivies, le lavage au lave-vaisselle consomme moins d'eau et d'énergie que le lavage manuel.

Instructions d’utilisation

Respecter l’environnement

Les phosphates présents dans le détergent pour lave-vaisselle constituent un problème du point de vue écologique. Pour éviter une consommation excessive de détergent, mais aussi d’énergie électrique, il est conseillé : • •

de séparer la vaisselle plus délicate de la vaisselle plus résistante aux détergents agressifs et aux températures élevées ; de ne pas verser le détergent directement sur la vaisselle.

Si vous devez ouvrir la porte pendant le lavage, le programme sera interrompu, le voyant correspondant continuera à clignoter et un signal sonore avisera que le cycle n’est pas terminé. Il faudra attendre environ 1 minute avant de fermer la porte pour faire repartir le programme. À la fermeture de la porte le programme reprendra du point où il a été interrompu. Il est opportun d’effectuer cette opération uniquement si elle est nécessaire, car elle pourrait provoquer des irrégularités dans le déroulement du programme.

Arrêt

À la fin du programme, le lave-vaisselle émet un bref signal sonore et les voyants des programmes 4 et 5 (marqués « end ») clignotent. On obtient l’extinction de la machine en ouvrant la porte et en appuyant sur le bouton d’MARCHE/ARRÊT(1).
