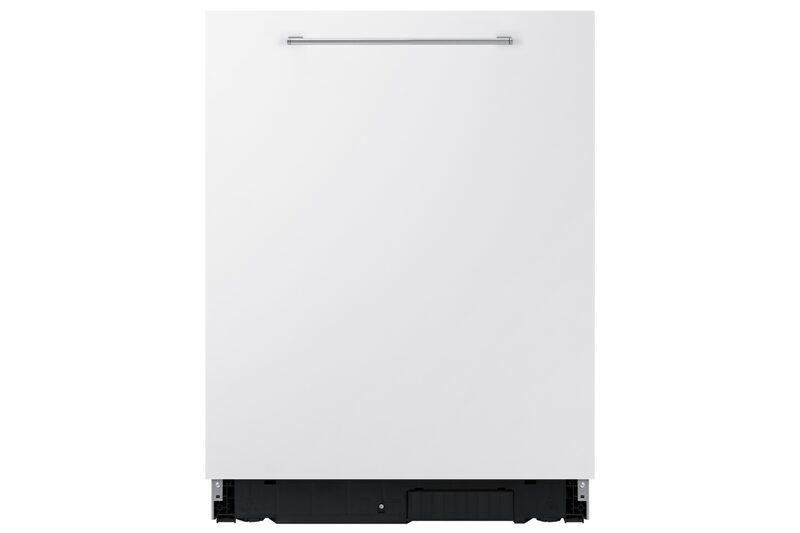

Mode d'emploi Samsung Lave-vaisselle Encastrable Classe C 10,5L/cycle 44dB Ouverture Auto | 14 couverts 60 cm

Sommaire Consignes de sécurité

Ce que vous devez savoir sur les consignes de sécurité Symboles de sécurité importants Règles de sécurité importantes Consignes lors de l'utilisation de votre lave-vaisselle Consignes concernant la protection des enfants Consignes d'installation de votre lave-vaisselle Instructions concernant les déchets DEEE

Présentation de l'appareil

Vue d'ensemble du lave-vaisselle

Préparation à l'installation

Kit d'installation (fourni) Outils et pièces nécessaires (non fournis) Exigences d'installation

Installation étape par étape Finalisation de l'installation

Connexion Wi-Fi Téléchargement Connexion Désactivation de la connexion Wi-Fi Pour enregistrer votre appareil sur SmartThings Application du lave-vaisselle Fonctions SmartThings

Éléments non adaptés au lave-vaisselle Utilisation de base des paniers Compartiment de produit de lavage Compartiment de produit de rinçage Réservoir de sel Sensibilité du pavé tactile Voyants d'état de fonctionnement

Panneau de commande Description des icônes Description des cycles Exécution d'un cycle Paramètres Fonctions spéciales Annonce de logiciel Open Source

Nettoyage Entretien sur le long terme

Points de contrôle Codes d'information

Tableau des cycles Transport/Déplacement Protection contre le gel Mise au rebut du lave-vaisselle et préservation de l'environnement Conseils pour économiser de l'électricité et de l'eau Informations EPREL Caractéristiques techniques

Modèles DW70H73**** Modèles DW70H72****

Consignes de sécurité Félicitations pour l'acquisition de votre nouveau lave-vaisselle Samsung. Ce manuel contient des informations importantes concernant l'installation, l'utilisation et l'entretien de votre appareil. Veuillez le lire attentivement afin de profiter pleinement des nombreux avantages et fonctions qu'offre votre lave-vaisselle.

Ce que vous devez savoir sur les consignes de sécurité Veuillez lire attentivement ce manuel pour vous assurer d'utiliser efficacement et en sécurité les fonctions importantes de votre nouvel appareil et conservez-le en lieu sûr à proximité de l'appareil afin de pouvoir vous y reporter ultérieurement. Utilisez cet appareil uniquement pour l'usage auquel il est destiné (tel que décrit dans ce manuel d'utilisation). Les avertissements et les consignes de sécurité importantes contenus dans ce manuel ne sont pas exhaustifs. Il est de votre responsabilité de faire appel à votre bon sens et de faire preuve de prudence et de minutie lors de l'installation, de l'entretien et de l'utilisation du lave-vaisselle. Ces consignes d'utilisation couvrant plusieurs modèles, les caractéristiques de votre lave-vaisselle peuvent différer légèrement de celles décrites dans ce manuel et certains symboles d'avertissement peuvent ne pas s'appliquer. Pour toute question ou inquiétude, contactez votre centre de dépannage le plus proche ou recherchez de l'aide et des informations en ligne sur www.samsung.com.

Symboles de sécurité importants Signification des icônes et des symboles utilisés dans ce manuel d'utilisation :

Les situations ou manipulations dangereuses pouvant entraîner de graves blessures, la mort ou des dommages matériels.

ATTENTION Les situations ou manipulations dangereuses pouvant entraîner des blessures ou des dommages matériels. REMARQUE Indique la présence d'un risque de blessure ou de dommage matériel. Ces symboles d'avertissement visent à éviter que vous ou quelqu'un de votre entourage ne se blesse. Veuillez vous y conformer. Conservez ces instructions en lieu sûr et assurez-vous que les nouveaux utilisateurs sont familiers avec le contenu. Transmettez-les à tout nouveau propriétaire.

Règles de sécurité importantes

Afin de réduire les risques d'incendie, d'électrocution ou de blessures lors de l'utilisation de l'appareil, respectez les règles de sécurité de base suivantes : 1. Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris des enfants) inexpérimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites, sauf si celles-ci sont sous la surveillance ou ont reçu les instructions d'utilisation appropriées de la personne responsable de leur sécurité. 2. Pour l'utilisation en Europe : Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, si elles sont sous surveillance ou si elles ont reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et comprennent les dangers impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance. 3. Les enfants doivent être sous la surveillance d'un adulte pour veiller à ce qu'ils ne jouent pas avec l'appareil. 4. Si le cordon d'alimentation de l'appareil est endommagé, il devra être remplacé par le fabricant, son réparateur agréé ou par toute personne qualifiée afin d'éviter tout danger. 5. Les jeux de flexibles neufs fournis avec l'appareil doivent être installés et les anciens ne doivent pas être réutilisés.

Consignes de sécurité 6. Dans le cas d'appareils comportant des orifices de ventilation à leur base, ces orifices ne doivent pas être obstrués par un tapis. 7. Les enfants âgés de moins de 3 ans doivent être tenus à l'écart de l'appareil ou faire l'objet d'une surveillance permanente. 8. ATTENTION : afin d'éviter tout danger dû au réarmement du disjoncteur thermique par inadvertance, cet appareil ne doit pas être alimenté via un dispositif de commutation externe, tel qu'une minuterie, ni être connecté à un circuit qui est régulièrement mis sous et hors tension par le fournisseur d'électricité. 9. AVERTISSEMENT : les couteaux et autres ustensiles pointus doivent être chargés dans le panier pointes vers le bas, ou placés à l'horizontale. 10. Pour éviter de trébucher, ne laissez pas la porte de l'appareil ouverte. Cet appareil est uniquement destiné à une utilisation domestique ou similaire, par exemple : • espace cuisine réservé au personnel de magasins, bureaux ou autres environnements professionnels ; • fermes ; • par les clients d'hôtels, motels et autres lieux résidentiels ; • lieux de type « chambres d'hôtes ».

Consignes lors de l'utilisation de votre lave-vaisselle Il doit être uniquement utilisé comme appareil tel que spécifié dans ce manuel d'utilisation, pour nettoyer la vaisselle et les couverts. Tout autre usage n'est pas pris en charge par le fabricant et peut se révéler dangereux. Le fabricant ne peut être tenu responsable des dommages résultant d'une utilisation, d'un fonctionnement ou d'une installation incorrect(e). N'utilisez pas de solvants dans le lave-vaisselle. Risque d'explosion. N'inhalez ni n'ingérez jamais de produit de lavage spécial lave-vaisselle. Les produits de lavage spéciaux lavevaisselle contiennent des ingrédients irritants et corrosifs susceptibles de provoquer des brûlures dans le nez, la bouche et la gorge en cas d'ingestion, voire une asphyxie. Consultez immédiatement un médecin si vous avez avalé ou inhalé du produit de lavage. Évitez de laisser la porte de l'appareil ouverte si cela n'est pas nécessaire afin d'éviter de trébucher dessus. Ne vous asseyez pas et ne prenez jamais appui sur la porte ouverte. Le lave-vaisselle pourrait basculer et être endommagé, et vous pourriez être blessé. N'utilisez que des produits de lavage et des produits de rinçage formulés pour les lave-vaisselle domestiques. N'utilisez pas de liquide-vaisselle. N'utilisez pas d'agent de nettoyage acide et fort. Ne remplissez pas le compartiment de produit de rinçage avec du produit de lavage liquide ou en poudre. Le compartiment serait gravement endommagé. Le remplissage accidentel du réservoir de sel avec du produit de lavage spécial lave-vaisselle liquide ou en poudre endommagera l'adoucisseur d'eau. Assurez-vous d'utiliser le paquet de sel pour lave-vaisselle recommandé avant de remplir le réservoir de sel. Utilisez uniquement du sel régénérant à gros grain spécial lave-vaisselle : les autres types de sels sont en effet susceptibles de contenir des additifs non solubles pouvant entraver le bon fonctionnement de l'adoucisseur. Dans un appareil équipé d'un panier à

Consignes de sécurité Consignes concernant la protection des enfants Cet appareil n'est pas un jouet ! Pour éviter le risque de blessure, gardez les enfants éloignés et ne leur permettez pas de jouer dans ou autour du lave-vaisselle ni d'utiliser les commandes. Ils ne comprendront pas les dangers potentiels que représente l'appareil. Ils doivent être surveillés pendant que vous travaillez dans la cuisine. Les enfants courent également le risque de s'enfermer eux-mêmes en jouant dans le lave-vaisselle. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance. Les enfants plus âgés peuvent utiliser le lave-vaisselle uniquement lorsque son fonctionnement leur a été clairement expliqué et qu'ils sont capables de l'utiliser en toute sécurité, parce qu'au fait des dangers encourus suite à une mauvaise utilisation.

Les produits de lavage spéciaux lave-vaisselle contiennent des ingrédients irritants et corrosifs susceptibles de provoquer des brûlures au niveau du nez, de la bouche et de la gorge en cas d'ingestion, voire une asphyxie. Les enfants ne doivent pas s'approcher du lave-vaisselle lorsque sa porte est ouverte. Il peut subsister des résidus de produit de lavage dans le compartiment. Consultez immédiatement un médecin si votre enfant a ingéré ou inhalé du produit de lavage.

Consignes d'installation de votre lave-vaisselle Avant d'installer l'appareil, vérifiez l'absence de dommages externes visibles. En aucune circonstance vous devez utiliser un appareil endommagé. Un appareil endommagé peut être dangereux. Le lave-vaisselle doit être branché uniquement à une prise d'alimentation électrique connectée correctement. La prise électrique doit être facilement accessible lorsque le lave-vaisselle est installé afin de pouvoir débrancher ce dernier de l'alimentation électrique à tout moment. (Reportez-vous à la section « Vue d'ensemble du lavevaisselle » en page 12.) Le lave-vaisselle ne doit pas être installé devant une prise électrique. Il existe un danger de surchauffe et d'incendie si le lave-vaisselle venait à être poussé contre la prise. Une fois l'installation terminée, vérifiez si la fiche d'alimentation n'est pas pliée ou endommagée. Le lave-vaisselle ne doit pas être installé sous une table de cuisson. Les températures rayonnantes élevées qui sont parfois générées par une table de cuisson peuvent endommager le lave-vaisselle. Pour la même raison, il ne doit pas être installé à proximité de foyers ouverts ou autres appareils qui diffusent de la chaleur, tels que des radiateurs, etc. Ne raccordez pas le lave-vaisselle à la prise murale tant qu'il n'a pas été complètement installé et que tous les réglages des ressorts de la porte ne sont pas effectués. Avant de raccorder l'appareil, vérifiez que les données de connexion figurant sur la plaque signalétique (tension et puissance connectée) correspondent à celles de la prise murale. En cas de doute, consultez un électricien qualifié.

La sécurité électrique de cet appareil ne peut être garantie que lorsque la continuité est établie entre l'appareil lui-même et un système de mise à la terre efficace. Il est très important que les exigences en matière de sécurité de base soient respectées et régulièrement testées. En cas de doute concernant le système électrique du lieu d'installation, ce système doit être vérifié par un électricien qualifié. Le fabricant ne peut être tenu responsable des conséquences d'une mise à la terre non appropriée (une électrocution par exemple). Ne branchez pas le câble de mise à la terre sur des canalisations ou des conduites de gaz ou d'eau chaude. Des conducteurs de mise à la terre mal connectés peuvent causer une électrocution. Ne connectez pas l'appareil à la prise murale en utilisant une multiprise ou une rallonge. Ceci ne garantit pas la sécurité requise de l'appareil (danger de surchauffe par exemple). Cet appareil peut être placé dans des installations mobiles telles que des bateaux uniquement si une évaluation des risques de l'installation a été effectuée par un ingénieur convenablement qualifié. Le corps en plastique du raccordement d'eau contient un composant électrique. Le corps ne doit pas être immergé dans l'eau. Le flexible de l'Aqua-Stop contient des fils électriques. Ne coupez jamais le tuyau d'arrivée d'eau, même s'il est trop long. L'installation, l'entretien et les réparations doivent être uniquement effectués par une personne qualifiée et compétente dans le strict respect des réglementations de sécurité locales et nationales en vigueur. Les réparations et autres travaux effectués par des personnes non qualifiées peuvent être dangereux. Le fabricant ne peut être tenu responsable pour des travaux non autorisés. Le système intégré d'étanchéité à l'eau procure une protection contre les dommages provoqués par l'eau, lorsque les conditions suivantes sont remplies : • • •

Le lave-vaisselle est correctement installé et raccordé. Le lave-vaisselle est correctement entretenu et les pièces sont remplacées si cela est nécessaire. Le robinet d'arrêt/robinet d'arrivée est fermé lorsque l'appareil n'est pas utilisé pendant une longue période (pendant les vacances par exemple). • Le système d'étanchéité à l'eau fonctionnera même si l'appareil est arrêté. Cependant, l'appareil doit rester connecté à l'électricité. Un appareil endommagé peut être dangereux. Si le lave-vaisselle est endommagé, débranchez-le de la prise murale et appelez votre fournisseur ou le service de dépannage. Des réparations non autorisées peuvent provoquer des dangers imprévisibles pour l'utilisateur, dont le fabricant ne peut être tenu responsable. Les réparations doivent uniquement être effectuées par un technicien qualifié. Les composants défectueux doivent être uniquement remplacés par des pièces de rechange d'origine. Seules ces pièces lorsqu'elles sont montées peuvent garantir la sécurité de l'appareil. Mettez toujours le lave-vaisselle hors tension lors de l'entretien (coupez l'alimentation électrique et débranchez-le de la prise). Si le câble de connexion est endommagé, il doit être remplacé par un câble spécial, disponible auprès du fabricant. Pour des raisons de sécurité, il doit être uniquement monté par le service de dépannage ou par un technicien de service autorisé.

Consignes de sécurité Dans les pays où certaines zones peuvent être infestées par des blattes ou autres vermines, veillez à toujours garder l'appareil et ses alentours dans un bon état de propreté. Tout dommage provoqué par les blattes ou autres vermines n'est pas couvert par la garantie. Dans le cas d'un défaut ou lors du nettoyage, l'appareil n'est complètement isolé de l'alimentation électrique que lorsque : • • • •

celle-ci est coupée à la prise murale et la fiche retirée, ou celle-ci est coupée au niveau du secteur, ou le fusible du secteur est déconnecté, ou bien encore le fusible vissé est retiré (dans les pays où cela est applicable).

N'apportez à l'appareil aucune autre modification que celles autorisées par le fabricant. N'ouvrez jamais le carter/corps de l'appareil. Manipuler les connexions ou les composants électriques et les parties mécaniques est très dangereux et peut provoquer des défauts fonctionnels ou une électrocution. Lorsque l'appareil est sous garantie, les réparations doivent uniquement être effectuées par un technicien de service autorisé par le fabricant. Dans le cas contraire la garantie devient non valide. Lors de l'installation de l'appareil, assurez-vous de la présence d'un espace suffisant au-dessus, à gauche, à droite et à l'arrière de l'appareil afin d'assurer une ventilation appropriée. S'il n'y a pas suffisamment de place entre l'appareil et l'évier, vous risquez d'endommager l'évier ou de permettre la formation de moisissures. Assurez-vous que le niveau de dureté de l'eau du lave-vaisselle est correct pour votre région. (Reportez-vous à la section « Réservoir de sel » en page 55.) Veuillez consulter le site www.samsung.com/support pour plus d'informations sur le matériel et la réparation.

Instructions concernant les déchets DEEE Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) (Applicable aux pays disposant de systèmes de collecte séparés) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets. Pour obtenir des informations sur les engagements en matière d'environnement et sur les obligations réglementaires de Samsung, par ex. la directive REACH, consultez notre page relative au développement durable, accessible via www.samsung.com.

Présentation de l'appareil Vue d'ensemble du lave-vaisselle Modèles DW70H73****

Préparation à l'installation Kit d'installation (fourni) Assurez-vous que toutes les pièces mentionnées dans cette section sont présentes dans l'emballage de l'appareil. L'apparence réelle des pièces peut différer de celle sur les illustrations.

Après déballage du lave-vaisselle, tenez les emballages hors de portée des enfants pour des raisons de sécurité. REMARQUE Le numéro entre parenthèses est la quantité fournie de l'élément.

Modèles complètement encastrables (modèles DW70H7***B*)

Autocollant anticondensation (1)

Fixation du panneau personnalisé (supports de panneau en bois, 2)

 Clapet antiretour (modèles applicables uniquement)

Modèles complètement encastrables avec panneau coulissant (modèles DW70H7***I*)

Autocollant anticondensation (1)

 Fixation du panneau personnalisé (2)

 Fixation du panneau personnalisé (2)

 Bouchon en plastique (2)

 Clapet antiretour (modèles applicables uniquement)

Modèles semi-encastrables (modèles DW70H7***S*)

Autocollant de protection (1)

 Bouchon en plastique (2)

 Fermeture à boucles et crochets (2)

 Clapet antiretour (modèles applicables uniquement)

Préparation à l'installation Modèles sous évier (modèles DW70H7***U*)

Autocollant anticondensation (1)

Boulon de la plaque de protection (4)

 Équerres de la plaque de protection (2)

personnalisé et fixez-le temporairement à l'aide de ruban adhésif transparent. Veuillez noter que l'arrière du panneau personnalisé sera fixé sur la porte du lavevaisselle.

 01 Ø2 mm 02 Maximum 8 mm

L'extrémité supérieure du panneau personnalisé doit être alignée avec l'extrémité supérieure du gabarit d'installation. • Utilisez un panneau personnalisé doit le poids est compris entre 3 kg et 7 kg. • L'épaisseur du panneau personnalisé est de 20 mm maximum. 2. Marquez 14 points en suivant le gabarit d'installation.

3. Retirez le gabarit d'installation et serrez les fixations du panneau personnalisé (A) avec 2 vis (B, Ø3,5 X 25) comme indiqué sur l'illustration.

4. Serrez le support de porte (C) avec 8 vis (D, Ø4 X 14), comme indiqué sur l'illustration.

personnalisé et fixez-le temporairement à l'aide de ruban adhésif transparent. Veuillez noter que l'arrière du panneau personnalisé sera fixé sur la porte du lavevaisselle. 2. Marquez 4 points en suivant le gabarit d'installation. REMARQUE La hauteur du panneau personnalisé peut être comprise entre 670 mm minimum et 800 mm, en fonction de l'environnement d'installation.

ATTENTION Le poids du panneau personnalisé ne doit pas dépasser 10 kg.

3. Retirez le gabarit d'installation, puis serrez les fixations du panneau personnalisé (B), (C) à l'aide des 12 vis (A) comme indiqué sur l'illustration.

porte et insérez les fixations du panneau personnalisé (A) dans les trous (F) comme indiqué sur l'illustration.

Poussez le panneau personnalisé vers le bas pour le fixer en place.

Le panneau personnalisé ne doit pas dépasser de plus de 30 mm le haut du lave-vaisselle.

Installation 8. La porte doit tenir sa position et ne doit pas s'ouvrir.

Ne réglez pas le niveau du ressort pendant que la porte est complètement ouverte. • Si le panneau personnalisé pèse plus de 7 kg, la porte peut s'ouvrir. • Les panneaux personnalisés pesant plus de 7 kg ne sont pas recommandés.

 9. Ouvrez la porte du lave-vaisselle et retirez les 4 vis.

ATTENTION Faites attention lorsque vous ouvrez la porte. La porte est susceptible de s'ouvrir ou se fermer de façon inattendue si le niveau du ressort n'est pas ajusté de façon appropriée, ce qui peut entraîner des blessures.

 10. Fixez le panneau personnalisé sur la porte en serrant les 4 vis (Ø3,5 X 45).

Pour les modèles semi-encastrables (modèles DW70H7***S*)

porte et insérez les fixations du panneau personnalisé dans les trous correspondants sur la porte.

ATTENTION Utilisez un panneau personnalisé dont le poids est compris entre 4 et 10 kg. Vérifiez que la plinthe ne gêne pas l'ouverture et la fermeture complètes de la porte du lavevaisselle.

 01 Maximum 20 mm 02 15 mm 03 12 mm

Installation ÉTAPE 6 Procédure pour mettre le lave-vaisselle de niveau Vous pouvez ajuster la hauteur du lave-vaisselle pour le mettre de niveau. Veuillez noter que, dans ces étapes, le lavevaisselle n'est actuellement inséré qu'à moitié. 1. Utilisez le niveau pour vérifier si le lave-vaisselle est de niveau. 2. Pour ajuster la hauteur à l'avant, utilisez un tournevis à tête plate (-). - Pour abaisser le lave-vaisselle, tournez le pied dans le sens antihoraire. - Pour relever le lave-vaisselle, tournez le pied dans le sens horaire.

01 02  01 0 à 30 mm (sans sous-pied) 02 0 à 60 mm (avec sous-pied)

travail. 2. Alignez le haut du gabarit d'installation avec le bas de la poignée de la porte du lave-vaisselle. 3. Sur la face supérieure du gabarit d'installation, faites le marquage sur le haut d'un meuble.

01 02 03  01 Minimum 116 mm, maximum 146 mm 02 Maximum 710 mm 03 589 mm

panneau personnalisé. Puis, alignez les marques faites sur le gabarit d'installation avec le bord supérieur du panneau personnalisé.

des 4 trous de vis selon le gabarit d'installation. 7.

Retirez le gabarit d'installation. REMARQUE

L'arrière du panneau personnalisé sera fixé sur la porte du lave-vaisselle. Veuillez vérifier que la hauteur du panneau personnalisé est de 595 mm maximum.

ATTENTION Utilisez un panneau personnalisé doit le poids est compris entre 3 kg et 6 kg.

comble l'écart présent entre le meuble d'évier et le panneau de commande. - L'écart ici est égal à la mesure indiquée à l'étape 5 ci-dessus. - Pour connaître le nombre d'entretoises et leur positionnement, reportez-vous aux illustrations et au tableau.

Ne laissez pas la hauteur totale des entretoises dépasser la différence de hauteur mesurée. Dans le cas contraire, le panneau personnalisé pourrait ne pas passer.

Installation 10. Fixez les 2 fermetures à boucles et crochets sur la porte extérieure et l'arrière du panneau personnalisé, comme indiqué sur l'illustration. 11. Reliez les fermetures à boucles et crochets pour fixer le panneau personnalisé.

 12. Ouvrez la porte du lave-vaisselle et retirez les 4 vis.

ATTENTION Faites attention lorsque vous ouvrez la porte. La porte est susceptible de s'ouvrir ou se fermer de façon inattendue si le niveau du ressort n'est pas ajusté de façon appropriée, ce qui peut entraîner des blessures.

 13. Fixez le panneau personnalisé sur la porte en serrant les 4 vis (Ø4 X 43).

14. La porte doit tenir sa position et ne doit pas s'ouvrir.

Ne réglez pas le niveau du ressort pendant que la porte est complètement ouverte. • Si le panneau personnalisé pèse plus de 6 kg, la porte peut s'ouvrir. • Les panneaux personnalisés pesant plus de 6 kg ne sont pas recommandés.

Installation Pour les modèles complètement encastrables avec panneau coulissant (modèles DW70H7***I*) Ce modèle de lave-vaisselle est équipé d'un système d'équilibrage automatique à l'intérieur de la porte. Il est doté d'une charnière coulissante, parfaite pour les cuisines sans plinthes ou pour une installation au-dessus d'un petit placard. La hauteur (A) du panneau personnalisé peut être comprise entre 670 mm minimum et 800 mm maximum, en fonction de l'environnement d'installation. Le poids du panneau personnalisé ne doit pas dépasser 10 kg. Reportez-vous au tableau indiquant la hauteur (C) en fonction de la hauteur (B) du meuble, puis déterminez la hauteur du panneau personnalisé.

cruciforme (+) sous le lave-vaisselle, au centre. - Pour abaisser le lave-vaisselle, tournez le tournevis dans le sens horaire. - Pour relever le lave-vaisselle, tournez le tournevis dans le sens antihoraire. - Placez un niveau à bulle sur la porte (A, pour vérifier le niveau entre la gauche et la droite) et sur le rail des paniers (B, pour vérifier le niveau entre l'avant et l'arrière) à l'intérieur de la cuve, comme indiqué, afin de vérifier que le lave-vaisselle est de niveau.

4. Laissez un écart d'au moins 5 mm entre le haut du lavevaisselle et le bas du plan de travail.

s'ouvre et se ferme correctement.

ÉTAPE 7 Fixation du lave-vaisselle Vous pouvez utiliser les équerres pour fixer le lave-vaisselle au plan de travail. Sinon, vous pouvez aussi percer les trous latéraux pour fixer le lave-vaisselle aux parois latérales du meuble. Au plan de travail à l'aide des équerres

Installation 3. Serrez les 2 vis (Ø4 X 14) pour fixer les équerres en place. REMARQUE Après avoir fixé le lave-vaisselle au plan de travail, il vous reste quelques vis. Vous pouvez simplement jeter ces vis, ou les utiliser pour fixer les côtés du lave-vaisselle au meuble si vous le souhaitez.

 01 Ø2 mm 02 Maximum 8 mm

d'eau tant que l'installation n'est pas terminée.

Aux parois latérales 1. Retirez les bouchons en plastique.

d'eau tant que l'installation n'est pas terminée.

ÉTAPE 8 Raccordement du tuyau d'évacuation 1. Raccordez le tuyau d'évacuation à la sortie d'évacuation.

Installez correctement le système d'évacuation de sorte que le tuyau d'évacuation ne ressorte pas de la sortie d'évacuation pendant le processus de vidange. • Assurez-vous que le tuyau d'évacuation, le tuyau d'arrivée d'eau et le cordon d'alimentation ne sont pas emmêlés ou pliés.

 01 700 mm maximum 02 300 mm minimum

ÉTAPE 9 Vérification finale 1. Retirez la mousse, l'emballage papier et les pièces inutiles de l'intérieur du lave-vaisselle. 2. Allumez le disjoncteur. 3. Ouvrez ensuite la vanne d'alimentation en eau pour alimenter le lave-vaisselle en eau. 4. Branchez le lave-vaisselle puis allumez-le. Ensuite, sélectionnez et exécutez le cycle Express

5. Assurez-vous que le lave-vaisselle s'allume normalement et qu'il n'y a aucune fuite d'eau pendant son fonctionnement. Vérifiez l'absence de fuites au niveau des deux extrémités du tuyau d'arrivée d'eau et du raccord de tuyau d'évacuation.

Installation Finalisation de l'installation Fixation de la plinthe Vous pouvez fixer la plinthe selon le modèle et les conditions d'installation.

En fonction de la hauteur de votre panneau personnalisé (a), vous devez laisser un écart (b) entre le panneau personnalisé et la plinthe. Modèles complètement encastrables

* : maximum 60 mm Modèles complètement encastrables avec panneau coulissant a

* : maximum 60 mm Modèles semi-encastrables

Plinthe personnalisée 1. Placez la plinthe au-dessous du lave-vaisselle.

(comme indiqué sur l'illustration).

2 emplacements où les vis sont serrées.

ATTENTION Si les bouchons en plastique ne sont pas fixés, cela peut entraîner une fuite d'eau puis causer un incendie ou une électrocution.

référence sur la plinthe à l'endroit où elle entre en contact avec la porte.

 3. Suivez la ligne de référence et découpez la plinthe à l'aide d'une scie.

que la plinthe n'entre pas en contact avec la porte du lave-vaisselle.

Installation Plinthe prédécoupée (applicable uniquement aux modèle DW70H7***U*) 1. Insérez les équerres fournies au-dessous du lavevaisselle. Tournez-les pour les mettre en position. - Reportez-vous à l'illustration sur la gauche pour connaître le bon ordre de fixation et le bon emplacement des équerres.

 2. Insérez d'abord la plinthe prédécoupée dans les équerres, puis serrez les vis pour fixer la plinthe en place. Reportezvous à l'illustration sur la gauche et assurez-vous que les équerres sont positionnées au bon endroit.

ATTENTION Vérifiez que la plinthe ne gêne pas l'ouverture et la fermeture de la porte du lave-vaisselle.

 3. Poussez la plinthe avec les équerres dans l'espace audessous du lave-vaisselle, comme indiqué.

Fixation de la plaque de protection (applicable uniquement aux modèles DW70H7***U*) Si vous souhaitez installer la plaque de protection, suivez ces instructions. 1. Insérez les équerres fournies au-dessous du lavevaisselle. Tournez-les pour les mettre en position. - Reportez-vous à l'illustration sur la gauche pour connaître le bon ordre de fixation et le bon emplacement des équerres.

 2. Insérez d'abord la plaque de protection dans les équerres, puis serrez les 4 boulons et écrous de la plaque de protection pour fixer cette dernière en place. REMARQUE Si le lave-vaisselle est relevé en ajustant la hauteur du pied, abaissez la plaque de protection afin qu'elle puisse passer au-dessous du lave-vaisselle.

l'espace au-dessous du lave-vaisselle, comme indiqué.

ATTENTION Vérifiez que la plaque de protection ne gêne pas l'ouverture et la fermeture de la porte du lave-vaisselle.

SmartThings Connexion Wi-Fi Sur votre téléphone, accédez aux paramètres et connectez-vous au réseau Wi-Fi de votre domicile.

Téléchargement Sur un marché d'applications (Google Play Store, Apple App Store, Samsung Galaxy Apps), recherchez l'application SmartThings avec le mot-clé de recherche « SmartThings ». Téléchargez et installez l'application sur votre appareil.

Connexion Vous devez commencer par vous connecter à SmartThings avec votre compte Samsung. Pour créer un nouveau compte Samsung, suivez les instructions de l'application. Il n'est pas nécessaire d'avoir une application séparée pour créer votre compte.

Si vous disposez d'un compte Samsung, utilisez ce compte pour vous connecter. Un utilisateur de téléphone Samsung enregistré est automatiquement connecté.

Désactivation de la connexion Wi-Fi Pour désactiver manuellement la connexion Wi-Fi, laissez votre doigt doucement appuyé sur Assainissement et Smart Control simultanément pendant 3 secondes.

Pour enregistrer votre appareil sur SmartThings 1. Assurez-vous que votre téléphone est connecté à un réseau sans fil. 2. Sélectionnez l'exécution de SmartThings sur votre smartphone. 3. Lorsque le message « A new device is found. (Nouvel appareil détecté.) » s'affiche, sélectionnez Add (Ajouter). 4. Si aucun message ne s'affiche, sélectionnez + et sélectionnez votre lave-vaisselle dans la liste des appareils disponibles. Si votre lave-vaisselle ne figure pas dans la liste, sélectionnez Device Type (Type d'appareil) > Specific Device Model (Modèle d'appareil spécifique), puis ajoutez votre lave-vaisselle manuellement. 5. Suivez les instructions affichées à l'écran pour terminer le processus de connexion de votre lave-vaisselle. 6. Une fois le processus terminé, votre lave-vaisselle s'affiche dans la liste des appareils sur votre application SmartThings. 7.

Pour les personnes utilisant un iPhone pour accéder à l'application SmartThings, elles doivent scanner le code QR ou saisir le numéro de série figurant en dessous du code QR.

Application du lave-vaisselle Commande intégrée : vous pouvez surveiller et contrôler votre lave-vaisselle sur place et à distance. • •

Sélectionnez l'icône du lave-vaisselle sur SmartThings. La page du lave-vaisselle apparaît. Vérifiez l'état de fonctionnement ou les notifications relatives à votre lave-vaisselle, et modifiez les options ou paramètres si nécessaire.

Cet appareil est conçu pour une utilisation domestique uniquement (classe B) et peut être utilisé dans toutes les zones résidentielles. Cet appareil est susceptible de provoquer des interférences sans fil, et ni le fabricant ni l'installateur de cet appareil ne peuvent fournir de mesure de sécurité de quelque type que ce soit. Les méthodes de chiffrement recommandées sont WPA/TKIP et WPA2/AES. Les protocoles Wi-Fi nouvellement développés ou les protocoles Wi-Fi non approuvés ne sont pas pris en charge. La sensibilité de la réception d'un réseau sans fil peut être impactée par les environnements sans fil autour. Si votre fournisseur d'accès Internet a enregistré l'adresse MAC de votre PC ou du module modem pour une utilisation permanente, le lave-vaisselle Samsung ne pourra pas se connecter à Internet. Si cela se produit, contactez votre fournisseur d'accès Internet. Le pare-feu Internet est susceptible d'interrompre votre connexion Internet. Si cela se produit, contactez votre fournisseur d'accès Internet. Si le problème de connexion Internet se poursuit malgré les mesures prises par votre fournisseur d'accès Internet, contactez un détaillant ou un centre de dépannage Samsung local. Pour l'installation des routeurs filaires et sans fil, reportez-vous au manuel d'utilisation du routeur que vous utilisez. Le lave-vaisselle Samsung prend en charge les protocoles Wi-Fi 2,4 GHz. Le lave-vaisselle Samsung prend en charge les protocoles IEEE802.11 b/g/n (2,4 GHz) et Soft-AP. (Le protocole IEEE802.11n est recommandé.) Un routeur filaire/sans fil non approuvé peut ne pas parvenir à se connecter au lave-vaisselle Samsung. L'application SmartThings est disponible sur les appareils Android et iOS. L'application est optimisée pour les téléphones Samsung. Certaines fonctions de l'application peuvent fonctionner différemment sur les appareils de tiers. L'application peut être modifiée sans préavis afin d'en améliorer les performances. De plus, les mises à jour de l'application ou

La consommation électrique totale en mode Veille est de 2,0 W, où tous les ports réseau restent activés. - Données déterminées conformément à la norme EN 50564 et au Règlement (CE) n° 1275/2008 Connexion Wi-Fi Plage de fréquences

Puissance de l'émetteur (maximale)

Fonctions SmartThings Catégorie

Vous pouvez vérifier le cycle actuel et ses options, ainsi que le temps de cycle restant.

L'état de la fonction Smart Control est affiché pour le lave-vaisselle.

Utilisez cette fonction pour surveiller l'état de votre consommation d'énergie.

Sélectionnez un cycle et les options nécessaires, puis sélectionnez Départ/Pause/Annuler pour démarrer une opération, l'arrêter temporairement ou annuler l'opération en cours.

Sélectionnez les cycles et options fréquemment utilisés et ajoutez-les à Mes favoris pour une utilisation ultérieure.

Réglez la fonction Départ différé pour démarrer le cycle à une heure prévue (jusqu'à 24 heures de différé).

Vous envoie une notification lorsque le cycle actuel est terminé.

Vous indique si le lave-vaisselle manque de produit de rinçage.

WSN 1. Pour y accéder : laissez votre doigt doucement appuyé sur Départ en mode AP (Point d'accès). (Pour activer le mode AP (Point d'accès), laissez votre doigt doucement appuyé sur Smart Control pendant 3 secondes.)

- Après avoir reçu les données WSN de la part du module Wi-Fi, vous voyez s'afficher « - » et les 2 premiers chiffres ; les 3 chiffres suivants sont affichés à chaque pression sur le bouton Départ . - Un bip est émis lors de l'actionnement du bouton Départ pour afficher les chiffres suivants. - Exemple d'affichage : « - » pour l'affichage de départ Ex : le WSN est le suivant : « 01234567897835 »

Avant de commencer Éléments non adaptés au lave-vaisselle

Lavez uniquement les éléments en verre, en porcelaine et les couverts pour lesquels leur fabricant indique qu'ils peuvent passer au lave-vaisselle. Ne lavez pas d'éléments en aluminium (filtres à graisse par exemple). Le lavevaisselle peut endommager les éléments en aluminium et, dans certains cas extrêmes, provoquer une grave réaction chimique. Les éléments suivants ne sont pas adaptés au lave-vaisselle. • • • • • •

Éléments en cuivre, laiton, étain, ivoire et aluminium ou comportant un adhésif Plastiques qui ne résistent pas à la chaleur Éléments faits à la main, antiquités, vases de valeur et verrerie décorative Poteries et éléments en céramique vitrifiée Couverts en bois ou en argent, ou articles qui comportent des parties en bois ou en argent Verrerie délicate ou verrerie contenant du cristal au plomb. Des marbrures peuvent se produire sur la verrerie après de nombreux lavages

Ne lavez pas d'éléments couverts de cendre, sable, cire, graisse de lubrification ou peinture. Ces matériaux vont endommager le lave-vaisselle. La cendre ne se dissout pas et se répandra dans le lave-vaisselle. • Retirez les résidus alimentaires tels que les arêtes, les pépins, etc. et autres éléments résiduels tels que les curedents, nappes en papier, etc. présents sur votre vaisselle. Les résidus alimentaires et déchets peuvent générer du bruit, entraîner le dysfonctionnement du lave-vaisselle et endommager votre vaisselle et votre lave-vaisselle. REMARQUE L'argenterie ayant été en contact avec des aliments contenant du soufre peut se décolorer. Le soufre est notamment présent dans les jaunes d'œufs, les oignons, la mayonnaise, la moutarde, le poisson, le poisson en saumure et les marinades.

Utilisation de base des paniers

En fonction des modèles, l'apparence réelle des paniers et la méthode de chargement peuvent être différentes de celles sur les illustrations.

Chargement du panier inférieur Nous vous recommandons de placer les éléments encombrants qui sont difficiles à nettoyer (comme les casseroles, poêles, couvercles, plats et saladiers) dans le panier inférieur. Il est préférable de placer les plats et les couvercles sur le côté des paniers afin d'éviter de bloquer la rotation du bras gicleur supérieur. Les casseroles, plats, etc. doivent toujours être placés à l'envers. Les casseroles profondes doivent être inclinées pour permettre à l'eau de s'écouler. Le panier inférieur est doté de tiges rabattables pour vous permettre de charger facilement des éléments plus volumineux.

Les objets longs, couverts de service, couverts à salade et gros couteaux doivent être placés sur la grille de sorte qu'ils n'entravent pas la rotation des bras gicleurs.

Avant de commencer Utilisation des tiges Rabattez ou dépliez les tiges en fonction des articles que vous chargez. Rabattez-les pour mieux empiler les casseroles et poêles, ou dépliez-les pour charger des articles comme de la vaisselle.

 Utilisation du porte-verres Le porte-verres est spécialement conçu pour les verres à pied. Glissez les verres à pied dans les encoches du porteverres prévues à cet effet. Repliez le porte-verres si vous ne souhaitez pas vous en servir au cours d'un lavage.

Chargement du panier supérieur Le panier supérieur est conçu pour contenir de la vaisselle plus fragile et plus légère, telle que les verres, les tasses à café ou à thé et les soucoupes, les assiettes, les petits bols et les plats peu profonds (tant qu'ils ne sont pas trop sales). Positionnez la vaisselle et les ustensiles de manière à ce qu'ils ne soient pas déplacés sous l'action du jet d'eau. Placez toujours les verres, les tasses et les bols à l'envers.

Avant de commencer Utilisation des lignes de guidage Vous pouvez charger les assiettes de différentes manières sur le panier central en modifiant les lignes de guidage. Si le bouton de guidage est déplacé vers la gauche, vous pouvez charger des verres à vin standard. Si le bouton de guidage est au centre, vous pouvez charger des verres à vin plus petits ou des verres à cognac. Si le bouton de guidage est à droite, vous pouvez charger des bols et des assiettes.

Réglage de la position du panier supérieur Vous pouvez régler la hauteur du panier supérieur de manière à pouvoir placer des plats de plus grande taille dans le panier inférieur. Selon la hauteur du panier supérieur, le panier inférieur peut accueillir des assiettes de 30 cm de diamètre et le panier supérieur, des assiettes de 18 cm de diamètre (avec porte-couverts) ou de 25 cm de diamètre (sans porte-couverts).

Avant de charger la vaisselle, tirez complètement le panier supérieur vers l'extérieur et réglez sa hauteur. Si vous le faites après avoir chargé la vaisselle, vous risquez d'endommager cette dernière. • Veillez à tenir les deux poignées lors du réglage, autrement la porte du lave-vaisselle risque de ne pas se fermer correctement. •

Pour soulever le panier supérieur, tirez-le vers le haut. La poignée réglable se ferme et le panier supérieur se soulève. • Pour abaisser le panier supérieur, tenez les deux poignées réglables des côtés gauche et droit du panier supérieur, puis exercez une pression homogène vers le bas.

 Retrait du panier supérieur

N'utilisez pas le lave-vaisselle sans le panier supérieur. Autrement, le lave-vaisselle risque de produire du bruit et de ne pas fonctionner correctement. • Le panier supérieur étant amovible, insérez-le de façon appropriée afin que le lave-vaisselle fonctionne normalement. Tirez complètement le panier supérieur vers l'avant, puis soulevez-le délicatement pour le retirer. Reportez-vous aux illustrations suivantes.

Avant de commencer Chargement du porte-couverts (applicable uniquement aux modèles DW70H73****) Ce porte-couverts est mieux adapté pour la vaisselle plate ou les ustensiles de cuisson et de service. Utilisez le portecouverts pour disposer les ustensiles ou la vaisselle plate.

Le porte-couverts peut être retiré si vous avez besoin de plus d'espace sur le panier supérieur pour laver des articles plus grands.  Retrait du tiroir porte-couverts Vous pouvez décharger facilement les couverts présents dans le tiroir amovible situé dans le panier supérieur. Vous pouvez également retirer le tiroir gauche ou droit pour charger des ustensiles plus grands. Les deux tiroirs sont amovibles.

Compartiment de produit de lavage Tous les cycles du lave-vaisselle nécessitent la présence de produit de lavage dans le compartiment dédié. Appliquez le produit de lavage tel que recommandé pour le cycle sélectionné, afin de bénéficier de performances optimales.

Ne mettez pas de produit de lavage spécial lave-vaisselle dans votre bouche. Évitez de respirer les vapeurs de produit de lavage. Le produit de lavage spécial lave-vaisselle contient des produits chimiques corrosifs et irritants qui peuvent induire les problèmes respiratoires. Si vous avez ingéré du produit de lavage spécial lavevaisselle ou inhalé des vapeurs de celui-ci, consultez immédiatement un médecin. • Gardez le produit de lavage spécial lave-vaisselle hors de portée des enfants.

Utilisez uniquement du produit de lavage spécial lave-vaisselle. Les autres types de produit de lavage produisent trop de mousse, ce qui peut diminuer les performances du lave-vaisselle ou provoquer son dysfonctionnement. • Le lave-vaisselle peut ne pas laver correctement si la quantité de produit de lavage est insuffisante. Pour la vaisselle normalement sale, nous recommandons 20 à 25 grammes. Toutefois, cette valeur peut varier selon le fabricant du produit de lavage. Par conséquent, veuillez suivre les recommandations du fabricant.

Remplissage de produit de lavage

poussant le loquet du couvercle vers la droite. REMARQUE Le couvercle reste toujours ouvert à la fin d'un cycle.

dans le compartiment principal de produit de lavage.

 3. Fermez le couvercle en le faisant glisser vers le haut.

 4. Si la vaisselle est très sale, ajoutez une petite quantité de produit de lavage sur la porte pour obtenir de meilleurs résultats de lavage. REMARQUE Cette petite quantité supplémentaire de produit de lavage s'activera lors du processus de prélavage.

 Le couvercle s'ouvrira automatiquement pour déverser le produit de lavage dans l'appareil au cours du lavage.

Compartiment de produit de rinçage • •

Le produit de rinçage améliore les performances de séchage du lave-vaisselle. Remplissez le compartiment de produit de rinçage lorsque le message d'alerte de remplissage de produit de rinçage s'affiche sur le panneau de commande. • Utilisez uniquement un produit de rinçage sous forme liquide. L'utilisation d'un produit de rinçage en poudre risque de boucher l'ouverture du compartiment et de provoquer un dysfonctionnement du lave-vaisselle.

N'appliquez aucun type de produit de lavage dans le compartiment de produit de rinçage. Ne remplissez pas le compartiment de produit de rinçage de manière excessive, car il risquerait de déborder pendant un cycle.

Remplissage de produit de rinçage

rinçage. - Tout en appuyant sur la partie circulaire du couvercle, soulevez ce dernier pour l'ouvrir.

ATTENTION N'ajoutez pas de produit de rinçage au-delà de la ligne de niveau maximal dans le compartiment. Un excès de produit de rinçage peut provoquer un débordement au cours du cycle de lavage.

ATTENTION Utilisez uniquement du sel pour lave-vaisselle. N'utilisez aucun autre type de sel ou de solvant, car il risquerait d'endommager le réservoir de sel et le système d'adoucissement de l'eau.

Pour éviter toute corrosion due à une quantité excessive de sel ou d'eau salée, remplissez toujours le réservoir de sel avant le démarrage d'un cycle de lavage.

Remplissage du réservoir de sel 1. Ouvrez la porte. 2. Tournez le bouchon dans le sens antihoraire pour l'ouvrir. REMARQUE Lorsque vous ouvrez le couvercle du réservoir de sel, l'eau présente à l'intérieur du réservoir risque de déborder.

l'entonnoir fourni (nécessaire uniquement lors de la première utilisation du lave-vaisselle). 4. Versez du sel pour lave-vaisselle dans le réservoir de sel.

La capacité maximale est d'environ 1 kg. Ne dépassez pas la capacité maximale. • Si vous dépassez la capacité maximale, cela risque de nuire aux performances du lave-vaisselle.

5. Tournez le bouchon dans le sens horaire pour le fermer. REMARQUE •

Vérifiez que le bouchon est bien fermé pour éviter toute fuite de sel et la formation potentielle de rouille. • Selon la taille des grains de sel, cela peut prendre un certain moment pour que le sel se dissolve et que le voyant s'éteigne.

Exécutez un cycle de lavage juste après avoir ajouté le sel. (Sinon, exécutez le cycle Express et l'eau salée présents dans le lave-vaisselle.)

Si vous ne le faites pas, vous risqueriez d'endommager l'appareil, notamment avec la formation de rouille sur la cuve, et cela pourrait invalider la garantie. • N'utilisez pas le cycle Prélavage pour nettoyer le sel et l'eau salée.

Sensibilité du pavé tactile Pour maintenir une bonne sensibilité des commandes tactiles, suivez ces instructions. • •

Appuyez au centre de chaque bouton avec un seul doigt. Sauf indication contraire, n'appuyez pas sur plusieurs boutons à la fois. • Nettoyez régulièrement la surface du panneau de commande avec un chiffon doux et humide.

Voyants d'état de fonctionnement Trois voyants dans le coin supérieur droit à l'avant indiquent l'état de fonctionnement actuel du lave-vaisselle.

Le processus de lavage est en cours.

Le processus de rinçage est en cours.

Le processus de séchage est en cours.

Opérations Panneau de commande 01

Appuyez doucement sur ce bouton pour allumer ou éteindre le lave-vaisselle.

Vous pouvez sélectionner le cycle de lavage souhaité. - Pour en savoir plus sur les cycles de lavage, reportez-vous à la section « Description des cycles » en page 60.

Vous pouvez activer ou désactiver l'option Panier inférieur . - Utilisez cette option pour exécuter un cycle de lavage avec peu d'articles, en utilisant uniquement le panier inférieur. - Cette option n'est pas disponible avec les cycles Prélavage , Soin machine , Plastique*, Casseroles et poêles* et Ustensiles bébé*.

Vous pouvez activer ou désactiver l'option Assainissement . - Utilisez cette option pour augmenter la température de l'eau jusqu'à 70 °C lors du processus de rinçage final pour un assainissement à haute température. - Cette option n'est pas disponible avec les cycles Prélavage , Soin machine , Plastique* , Casseroles et poêles* et Ustensiles bébé*.

05 Tablette multifonctions

Vous pouvez activer ou désactiver l'option Tablette multifonctions . - Sélectionnez cette option pour utiliser la tablette 3-en-1 qui ne nécessite pas l'ajout de sel et de produit de rinçage. - Cette option n'est pas disponible avec les cycles AUTOMATIQUE , Prélavage , Soin machine , Plastique* , Casseroles et poêles* et Ustensiles bébé*.

* : Cycle téléchargé Verrouillage de commande Laissez votre doigt doucement appuyé sur ce bouton pendant 3 secondes pour activer la fonction Verrouillage de commande. Pour en savoir plus, reportez-vous à la section « Verrouillage de commande » en page 66.

Vous pouvez activer ou désactiver l'option Smart Control . - L'activation de l'option Smart Control permet l'accès à distance au lavevaisselle.

Vous pouvez consulter diverses informations à l'écran. - Vous pouvez vérifier le temps de fonctionnement de chaque cycle, le temps de fonctionnement restant, les icônes d'alerte, les codes d'information, etc. - Pour en savoir plus sur les icônes, reportez-vous à la section « Description des icônes » en page 59. - Pour en savoir plus sur les codes d'information, reportez-vous à la section « Codes d'information » en page 76.

Vous pouvez mettre le lave-vaisselle en marche à une heure souhaitée. - Appuyez doucement sur ce bouton pour sélectionner une valeur entre 1 et 24 heures pour différer le départ du lave-vaisselle. - Après avoir sélectionné l'heure de départ souhaitée, vous devez appuyer doucement sur Départ et fermer la porte. - Pour modifier le paramètre de départ différé, vous devez redémarrer le lavevaisselle.

REMARQUE Vous devez sélectionner le cycle de lavage souhaité avant de régler la fonction Départ différé . • 09 Départ (Cancel 3 sec (Annuler 3 s))

Appuyez doucement sur ce bouton, puis fermez la porte pour mettre l'appareil en marche. - Cancel 3 sec (Annuler 3 s) : Laissez votre doigt doucement appuyé sur ce bouton pendant 3 secondes pour annuler le cycle actuel et vidanger le lavevaisselle.

Description des icônes Remplissage de sel

Remplissage de produit de rinçage

Cette icône apparaît pour vous indiquer de remplir le réservoir de sel.

Cette icône apparaît pour vous indiquer de remplir le compartiment de produit de rinçage.

Cette icône apparaît lorsque la fonction Verrouillage de commande est activée.

Le lave-vaisselle règle le temps de lavage et la température d'eau appropriés en fonction du niveau de salissure détecté pour garantir un lavage efficace.

Ce cycle est destiné à laver de la vaisselle normalement sale, tout en consommant moins d'énergie. - Pour réduire la consommation d'énergie, ce cycle est plus long.

Ce cycle est destiné à laver des articles très sales.

Ce cycle est destiné à laver des articles fragiles peu sales, comme des verres. - Les articles doivent être lavables au lave-vaisselle.

Ce cycle est optimal pour laver rapidement des articles normalement sales, utilisés quotidiennement.

Ce cycle est destiné au prélavage des articles avec de l'eau froide, afin d'éliminer les salissures avant d'exécuter un autre cycle de lavage.

Ce cycle est destiné à laver l'intérieur du lave-vaisselle. N'exécutez pas ce cycle lorsqu'il y a des articles chargés dans les paniers. Videz le lave-vaisselle avant d'exécuter ce cycle.

Vous pouvez télécharger un cycle sur l'application SmartThings et utiliser ce bouton pour sélectionner le cycle téléchargé. - Plastique est le cycle téléchargeable par défaut et vous pouvez télécharger les autres cycles suivants : Plastique, Casseroles et poêles et Ustensiles bébé. - Pour en savoir plus sur le téléchargement du cycle, reportez-vous à la section « Téléchargement d'un cycle sur l'application SmartThings » en page 61.

02 ÉCO * 03 Intensif 04 Délicat 05 Express 06 Prélavage

* Les valeurs pour le cycle ÉCO ont été obtenues conformément à la norme de test EN 60436:2020. Les valeurs données pour les autres cycles ne sont fournies qu'à titre indicatif.

Téléchargement d'un cycle sur l'application SmartThings Vous pouvez télécharger et utiliser les cycles qui sont disponibles sur l'application SmartThings.

Il se peut que certains modèles aient déjà appliqué comme cycle par défaut l'un des cycles disponibles et ils peuvent ne pas avoir besoin de télécharger de cycle. 1. Mettez le lave-vaisselle en marche et assurez-vous qu'il est connecté à un réseau Wi-Fi. 2. Activez l'application SmartThings sur votre appareil mobile et sélectionnez le lave-vaisselle. 3. Appuyez doucement sur Cycle téléchargé. 4. Sélectionnez le cycle que vous souhaitez télécharger sur le lave-vaisselle. Les cycles Plastique, Casseroles et poêles et Ustensiles bébé sont disponibles. 5. Appuyez doucement sur Appliquer. REMARQUE Vous pouvez consulter les descriptions de chaque cycle sur l'application SmartThings. Cycle

Ce cycle est utilisé lors du lavage de vaisselle en plastique. Il permet de laver le plastique à une température plus sûre (60 °C) et de mieux les sécher.

Choisissez ce cycle pour laver les poêles et casseroles. Ce cycle utilise de l'eau plus chaude et une pression plus élevée qu'un cycle standard pour un nettoyage ciblé des poêles et casseroles.

Adapté au rinçage/séchage de la vaisselle à une température élevée de 70 °C. N'ajoutez pas de produit de lavage ou de rinçage.

Opérations Exécution d'un cycle 1. Ouvrez la porte et chargez le lave-vaisselle. Retirez tout résidu alimentaire et déchet sur la vaisselle. - Ne chargez pas le lave-vaisselle si vous prévoyez d'utiliser le cycle Soin machine . 2. Ajoutez du produit de lavage dans le réservoir dédié. Pour obtenir de meilleurs résultats, ajoutez du produit de rinçage.

Prélavage (45 °C) > Lavage principal (55 à 65 °C) > Rinçage > Rinçage à chaud (50 à 70 °C) > Séchage > Fin

Lavage principal (50 °C) > Rinçage > Rinçage à chaud (45 °C) > Séchage > Fin

Prélavage (50 °C) > Lavage principal (65 °C) > Rinçage > Rinçage à chaud (65 °C) > Séchage > Fin

Prélavage (40 °C) > Lavage principal (50 °C) > Rinçage (50 °C) > Rinçage à chaud (50 °C) > Séchage > Fin

7,8 à 17,3 0,810 à 1,500 129 à 150

Express Lavage principal (60 °C) > Rinçage (50 °C) > Rinçage à chaud (65 °C) > Séchage > Fin

Prélavage * Prélavage > Fin

Soin machine Prélavage > Lavage principal (70 °C) > Rinçage > Rinçage à chaud (70 °C) > Séchage > Fin

Consommation d'eau (litres)

Consommation électrique (kWh)

Prélavage > Lavage principal (60 °C) > Rinçage > Rinçage à chaud (60 °C) > Séchage > Fin

Prélavage (50 °C) > Lavage principal (70 °C) > Rinçage > Rinçage à chaud (70 °C) > Séchage > Fin

Prélavage > Rinçage > Rinçage à chaud (70 °C) > Séchage > Fin

Consommation  d'eau (litres)

Consommation  électrique (kWh)

Durée  du cycle (minutes)

* Prélavage : ce cycle n'active ni la fonction AutoRelease™, ni le processus de séchage. L'utilisation continue du cycle Prélavage pendant une période prolongée n'est pas recommandée. Cela peut réduire le niveau de performances de l'adoucisseur d'eau.

La durée du cycle varie en fonction des options que vous ajoutez, de la pression et de la température de l'eau fournie. • La consommation électrique dépend de la température de l'eau et/ou de la charge. • Les valeurs énergétiques des cycles ont été calculées dans des conditions de test standard.

Annexe Transport/Déplacement Assurez-vous que le lave-vaisselle est vide et que les pièces sont bien fixées. Vidangez d'abord le lave-vaisselle comme suit. 1. Lorsque le processus de vidange est terminé, ouvrez la porte. 2. Éteignez le lave-vaisselle et fermez la vanne d'eau. 3. Débranchez le tuyau d'eau et le tuyau d'évacuation.

ATTENTION Ne secouez pas et ne faites pas vaciller le lave-vaisselle pendant que vous le déplacez. De l'eau résiduelle peut couler du lave-vaisselle.

Protection contre le gel Si vous laissez le lave-vaisselle dans un endroit sujet au gel pendant une période prolongée, assurez-vous de vider le lave-vaisselle. Pour obtenir plus de détails, reportez-vous à la section « Transport/Déplacement ».

Mise au rebut du lave-vaisselle et préservation de l'environnement Votre lave-vaisselle est fabriqué à partir de matériaux recyclables. Si vous décidez de le mettre au rebut, veuillez respecter votre réglementation locale relative à l'élimination des déchets. Coupez le cordon d'alimentation de sorte que l'appareil ne puisse pas être branché à une source d'alimentation. Retirez la porte afin d'éviter que des enfants ou des animaux ne se fassent piéger à l'intérieur de l'appareil.

Conseils pour économiser de l'électricité et de l'eau •

Le cycle ÉCO est adapté pour nettoyer des couverts normalement sales. Pour cette utilisation, il s'agit du cycle le plus efficace en termes de consommation combinée d'eau et d'électricité. Il est utilisé pour évaluer la conformité à la législation d'écoconception de l'UE (RÈGLEMENT DE LA COMMISSION (UE) 2019/2022). Le pré-rinçage manuel des couverts entraîne une hausse de la consommation d'électricité et d'eau et n'est pas recommandé. Utilisez un couteau ou autre pour retirer uniquement les gros morceaux d'aliments avant de charger la vaisselle. L'eau fournie peut atteindre jusqu'à 60 °C et la consommation d'électricité est réduite lorsque l'eau chaude est raccordée. Il est préférable de remplir les paniers si possible, mais sans les surcharger. Chargez correctement les couverts dans les paniers afin d'éviter tout dommage ou problème de performances. - Une surcharge et un chevauchement des couverts peuvent réduire les performances de nettoyage et de séchage. Chargez vos couverts conformément aux instructions. - Chargez les couverts à fond concave à un angle permettant à l'eau de s'écouler. - Réorganisez les couverts de manière à ce qu'ils n'interfèrent pas avec les bras gicleurs ou avec le réservoir de produit de lavage. Cela peut améliorer les performances de lavage et de séchage, et éviter l'émission de bruit lorsque les bras gicleurs heurtent les couverts. - Pour éviter des blessures à cause des couteaux et autres ustensiles pointus, ils doivent être chargés dans le panier pointes vers le bas, ou placés à l'horizontale. Pour économiser de l'eau et de l'électricité, utilisez le cycle ÉCO. Il s'agit du cycle le plus efficace lorsque vous lavez des articles normalement sales. Utilisez une quantité appropriée de produit de lavage et rincez conformément aux instructions du fabricant. L'utilisation du lave-vaisselle permet d'économiser de l'eau par rapport à un lavage à la main ordinaire. Vous trouverez des informations relatives à l'écoconception en allant sur le site

Informations EPREL Pour accéder aux informations d'étiquetage énergétique relatives à cet appareil sur le Registre européen des appareils pour l'étiquetage énergétique (EPREL), rendez-vous sur le site https://eprel.ec.europa.eu/qr/****** où ****** est le numéro d'enregistrement EPREL de l'appareil. Vous trouverez le numéro d'enregistrement sur l'étiquette signalétique de votre appareil.

Annexe Caractéristiques techniques Modèle

Puissance nominale Dimensions (largeur x profondeur x hauteur) Poids (déballé)

1760 à 2100 W 598 x 600 x 845 mm

Complètement encastrable (avec panneau coulissant)

(largeur x profondeur x hauteur) Poids (déballé)

pour mettre le lave-vaisselle en marche.

4. Appuyez doucement sur le bouton du cycle souhaité. 5. Sélectionnez les options souhaitées. - Appuyez doucement sur Panier inférieur , Assainissement , Tablette multifonctions ou Départ différé pour activer ou désactiver chaque option. - Certaines options peuvent être indisponibles en fonction du cycle. - Assurez-vous d'avoir chargé uniquement le panier inférieur pour pouvoir utiliser l'option Panier inférieur .

pour mettre le lave-vaisselle en marche.

2. Dans les 60 secondes suivant la mise sous tension, laissez votre doigt doucement appuyé sur ÉCO pendant 5 secondes pour accéder au menu des paramètres. - Le message « 0:00 » apparaît à l'écran lorsque vous accédez au menu des paramètres. 3. Utilisez les boutons correspondants pour sélectionner et ajuster chaque paramètre comme décrit ci-dessous.

Signal sonore Vous pouvez activer ou désactiver le son.

pour sélectionner le paramètre Son. - Le paramètre actuellement sélectionné s'affiche à l'écran. (Le paramètre d'usine par défaut est « U1 ».) 2. Appuyez doucement sur AUTOMATIQUE pour modifier le paramètre. - U0 : Désactivation - U1 : Activation 3. Le paramètre sera automatiquement enregistré au bout de 5 secondes.

AutoRelease™ Activez l'ouverture automatique de la porte après chaque cycle afin d'améliorer les performances de séchage.

pour sélectionner le paramètre AutoRelease™. - Le paramètre actuellement sélectionné s'affiche à l'écran. (Le paramètre d'usine par défaut est « A1 ».) 2. Appuyez doucement sur AUTOMATIQUE pour modifier le paramètre. - A0 : Désactivation - A1 : Activation 3. Le paramètre sera automatiquement enregistré au bout de 5 secondes.

Opérations Niveau de produit de rinçage

pour sélectionner le paramètre de niveau de produit de rinçage. - Le paramètre actuellement sélectionné s'affiche à l'écran. (Le paramètre d'usine par défaut est « F4 ».) 2. Appuyez doucement sur AUTOMATIQUE pour modifier le paramètre. - Vous pouvez sélectionner un paramètre compris entre F1 (minimum) et F5 (maximum). 3. Le paramètre sera automatiquement enregistré au bout de 5 secondes.

Niveau de dureté de l'eau Vous pouvez modifier le niveau de dureté de l'eau en fonction de la dureté de l'eau de votre région. Ce paramètre impacte la quantité de sel qui est utilisée dans le réservoir de sel du lave-vaisselle.
