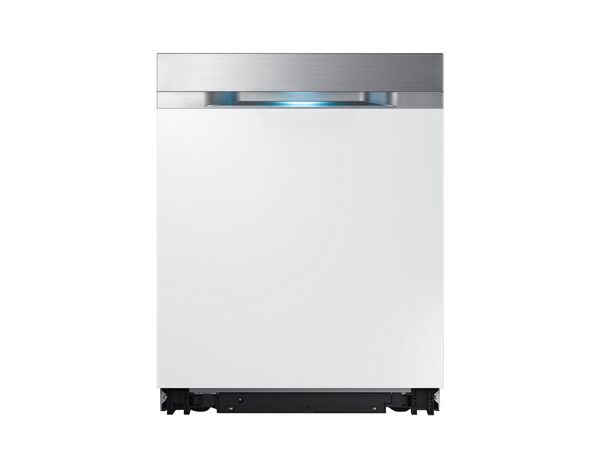

Mode d'emploi Samsung Lave-vaisselle encastrable WaterWall DW60M9550SS

Table des matières Table des matières

Ce que vous devez savoir sur les consignes de sécurité Symboles de sécurité importants Instructions concernant le label DEEE Règles de sécurité importantes Consignes lors de l'utilisation de votre lave-vaisselle Consignes concernant la protection des enfants Consignes d'installation de votre lave-vaisselle

Vue d'ensemble du lave-vaisselle Éléments non adaptés au lave-vaisselle Réflecteur d'eau Utilisation de base des paniers Directives relatives au détergent Réservoir de sel Sensibilité du pavé tactile

Panneau de commande Description des programmes Étapes simples pour commencer Paramètres Fonctions spéciales

Nettoyage Entretien sur le long terme

Points de contrôle Codes d'erreur

DW9000M_DD68-00191K-01_FR.indd 2

Transport/déplacement Protection contre le gel Mise au rebut du lave-vaisselle et préservation de l'environnement Caractéristiques techniques

DW9000M_DD68-00191K-01_FR.indd 3

Consignes de sécurité Félicitations pour l'acquisition de votre nouveau lave-vaisselle Samsung. Ce manuel contient des informations importantes concernant l'installation, l'utilisation et l'entretien de votre appareil. Veuillez le lire attentivement afin de profiter pleinement des nombreux avantages et fonctions qu'offre votre lave-vaisselle. Consignes de sécurité

Ce que vous devez savoir sur les consignes de sécurité Veuillez lire attentivement ce manuel pour vous assurer d'utiliser efficacement et en sécurité les fonctions importantes de votre nouvel appareil et conservez-le en lieu sûr à proximité de l'appareil afin de pouvoir vous y reporter ultérieurement. Utilisez cet appareil uniquement pour l'usage auquel il est destiné (tel que décrit dans ce manuel). Les avertissements et les consignes de sécurité importantes contenus dans ce manuel ne sont pas exhaustifs. Il est de votre responsabilité de faire appel à votre bon sens et de faire preuve de prudence et de minutie lors de l'installation, de l'entretien et de l'utilisation du lave-vaisselle. Ces consignes d'utilisation couvrant plusieurs modèles, les caractéristiques de votre lave-vaisselle peuvent différer légèrement de celles décrites dans ce manuel et certains symboles d'avertissement peuvent ne pas s'appliquer. Pour toute question ou inquiétude, contactez votre centre de dépannage le plus proche ou recherchez de l'aide et des informations en ligne sur www.samsung.com.

Symboles de sécurité importants Signification des icônes et des symboles utilisés dans ce manuel : AVERTISSEMENT Les situations ou manipulations dangereuses pouvant entraîner de graves blessures, la mort et/ou des dommages matériels. ATTENTION Situations ou manipulations dangereuses pouvant entraîner des blessures et/ou des dommages matériels. REMARQUE Indique la présence d'un risque de blessure ou de dommage matériel. Ces symboles d'avertissement visent à éviter que vous ou quelqu'un de votre entourage ne se blesse. Veuillez vous y conformer. Conservez ces instructions en lieu sûr et assurez-vous que les nouveaux utilisateurs sont familiers avec le contenu. Transmettez-les à tout nouveau propriétaire.

DW9000M_DD68-00191K-01_FR.indd 4

Instructions concernant le label DEEE

(Applicable aux pays disposant de systèmes de collecte séparés) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets. Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations réglementaires spécifiques à l'appareil (par ex. la réglementation REACH), rendez-vous sur : samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

DW9000M_DD68-00191K-01_FR.indd 5

Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques)

Consignes de sécurité Règles de sécurité importantes

Afin de réduire les risques d'incendie, d'électrocution ou de blessures lors de l'utilisation de l'appareil, respectez les règles de sécurité de base suivantes : 1. Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) inexpérimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites, sauf si celles-ci sont sous la surveillance ou ont reçu les instructions d’utilisation appropriées de la personne responsable de leur sécurité. 2. Pour l'utilisation en Europe : Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, si elles sont sous surveillance ou si elles ont reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et comprennent les dangers impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance. 3. Les enfants doivent être sous la surveillance d’un adulte pour veiller à ce qu'ils ne jouent pas avec l'appareil. 4. Si le cordon d'alimentation de l'appareil est endommagé, il devra être remplacé par le fabricant, son réparateur agréé ou par toute personne qualifiée afin d'éviter tout danger. 5. Les jeux de flexibles neufs fournis avec l'appareil doivent être installés et les anciens ne doivent pas être réutilisés. 6. Dans le cas d'appareils comportant des orifices de ventilation à leur base, ces orifices ne doivent pas être obstrués par un tapis.

DW9000M_DD68-00191K-01_FR.indd 6

7. Pour l'utilisation en Europe : Les enfants âgés de moins de 3 ans doivent être tenus à l'écart ou faire l'objet d'une surveillance permanente.

9. AVERTISSEMENT : les couteaux et autres ustensiles pointus doivent être chargés dans le panier, pointes vers le bas, ou placés à l’horizontale. Cet appareil est destiné à une utilisation domestique ou similaire, par exemple : • espace cuisine réservé au personnel de magasins, bureaux ou autres environnements professionnels ; • fermes ; • par les clients d'hôtels, motels et autres lieux résidentiels ; • lieux de type « bed and breakfast ».

DW9000M_DD68-00191K-01_FR.indd 7

8. ATTENTION : Afin d'éviter tout danger consécutif au réarmement du disjoncteur thermique par inadvertance, cet appareil ne doit pas être alimenté via un dispositif de commutation externe, tel qu'une minuterie, ni être connecté à un circuit qui est régulièrement mis sous et hors tension par le fournisseur d'électricité.

Consignes de sécurité Consignes lors de l'utilisation de votre lave-vaisselle

Ce lave-vaisselle n'est pas conçu pour un usage commercial. Il est destiné à un usage domestique ou similaire dans un environnement résidentiel ou professionnel tel que : • Magasins • Bureaux et salles d'exposition et par les résidents dans des établissements tel que : • Hôtels et pensions de famille. Il doit être uniquement utilisé comme appareil domestique tel que spécifié dans ce manuel d'utilisation, pour nettoyer la vaisselle et les couverts. Tout autre usage n'est pas pris en charge par le fabricant et peut se révéler dangereux. Le fabricant ne peut être tenu responsable des dommages résultant d'une utilisation ou d'un fonctionnement incorrect(e) ou inapproprié(e). N'utilisez pas de solvants dans le lave-vaisselle. Risque d'explosion. N'inhalez ni n'ingérez jamais de détergent pour lave-vaisselle. Les détergents pour lave-vaisselle contiennent des ingrédients irritants et corrosifs susceptibles de provoquer des brûlures dans le nez, la bouche et la gorge en cas d'ingestion, voire une asphyxie. Consultez immédiatement un médecin si vous avez avalé ou inhalé du détergent. Évitez de laisser la porte de l'appareil ouverte si cela n'est pas nécessaire afin d'éviter de trébucher dessus. Ne vous asseyez pas et ne prenez jamais appui sur la porte ouverte. Le lave-vaisselle pourrait basculer et être endommagé, et vous pourriez être blessé.

DW9000M_DD68-00191K-01_FR.indd 8

N'utilisez que des détergents et produits de rinçage formulés pour les lave-vaisselle. N'utilisez pas de liquide-vaisselle. N'utilisez pas d'agent de nettoyage acide et fort.

Le remplissage accidentel du réservoir de sel avec du détergent pour lave-vaisselle liquide ou en poudre endommagera l'adoucisseur d'eau. Assurez-vous d'avoir acheté le paquet de sel pour lavevaisselle recommandé avant de remplir le réservoir de sel. Utilisez uniquement du sel régénérant à gros grain spécial lave-vaisselle : les autres types de sels sont en effet susceptibles de contenir des additifs non solubles pouvant entraver le bon fonctionnement de l'adoucisseur. Dans un appareil équipé d'un panier à couverts (en fonction du modèle), les couverts sont nettoyés et séchés plus efficacement s'ils sont placés manches vers le bas. Cependant, pour éviter le risque de blessure, placez les couteaux et les fourchettes etc. avec les manches vers le haut. Les éléments en plastique qui ne supportent pas le lavage à l'eau chaude, tels que les récipients en plastique jetables ou les couverts et la vaisselle en plastique, ne conviennent pas. Ils risqueraient de fondre ou de se déformer. Sur les modèles équipés de la fonction Départ différé, assurez-vous que le réservoir est sec avant d'ajouter du détergent. Essuyez-le si nécessaire. Le détergent peut s'agglomérer s'il est versé dans un réservoir humide et peut ne pas être complètement dispersé. les couteaux et autres ustensiles pointus doivent être chargés dans le panier pointes vers le bas, ou placés à l'horizontale.

DW9000M_DD68-00191K-01_FR.indd 9

Les détergents pour lave-vaisselle contiennent des ingrédients irritants et corrosifs susceptibles de provoquer des brûlures au niveau du nez, de la bouche et de la gorge en cas d'ingestion, voire une asphyxie. Les enfants ne doivent pas s'approcher du lave-vaisselle lorsqu'il est ouvert. Il peut subsister du détergent dans le compartiment. Consultez immédiatement un médecin si votre enfant a ingéré ou inhalé du détergent.

DW9000M_DD68-00191K-01_FR.indd 10

Consignes d'installation de votre lave-vaisselle

Le lave-vaisselle doit être branché uniquement dans une prise d'alimentation électrique connectée correctement. La prise électrique doit être facilement accessible lorsque le lave-vaisselle est installé afin de pouvoir débrancher ce dernier de l'alimentation électrique à tout moment. (Reportez-vous à la section « Vue d'ensemble du lave-vaisselle » en page 14.) Le lave-vaisselle ne doit pas être installé devant une prise électrique afin d'éviter tout risque de surchauffe ou d'incendie si le lave-vaisselle venait à être poussé dessus. Le lave-vaisselle ne doit pas être installé sous une table de cuisson. Les températures rayonnantes élevées qui sont parfois générées par une table de cuisson peuvent endommager le lave-vaisselle. Pour la même raison, il ne doit pas être installé à proximité de foyers ouverts ou autres appareils qui diffusent de la chaleur, tels que des radiateurs etc. Ne raccordez pas le lave-vaisselle à la prise murale tant qu'il n'a pas été complètement installé et que tous les réglages des ressorts de la porte ne sont pas effectués. Avant de raccorder l'appareil, vérifiez que les données de connexion figurant sur la plaque signalétique (tension et puissance connectée) correspondent à celles de la prise murale. En cas de doute, consultez un électricien qualifié. La sécurité électrique de cet appareil ne peut être garantie que lorsque la continuité est établie entre l'appareil lui-même et un système de mise à la terre efficace. Il est très important que les exigences en matière de sécurité de base soient respectées et régulièrement testées. En cas de doute concernant le système électrique du lieu d'installation, ce système doit être vérifié par un électricien qualifié. Le fabricant ne peut être tenu responsable des conséquences d'une mise à la terre non appropriée (une électrocution par exemple).

DW9000M_DD68-00191K-01_FR.indd 11

Avant d'installer l'appareil, vérifiez l'absence de dommages externes visibles. En aucune circonstance vous devez utiliser un appareil endommagé. Un appareil endommagé peut être dangereux.

Consignes de sécurité Ne connectez pas l'appareil à la prise murale en utilisant une multiprise ou une rallonge. Ceci ne garantit pas les exigences de sécurité de l'appareil (danger de surchauffe par exemple). Consignes de sécurité

Cet appareil peut être placé dans des installations mobiles telles que des bateaux uniquement si une évaluation des risques de l'installation a été effectuée par un ingénieur convenablement qualifié. Le corps en plastique du raccordement d'eau contient un composant électrique. Le corps ne doit pas être immergé dans l'eau. Le flexible de l'Aqua-Stop contient des fils électriques. Ne coupez jamais le flexible d'arrivée d'eau, même s'il est trop long. L'installation, l'entretien et les réparations doivent être uniquement effectués par une personne qualifiée et compétente dans le strict respect des réglementations de sécurité locales et nationales en vigueur. Les réparations et autres travaux effectués par des personnes non qualifiées peuvent être dangereux. Le fabricant ne peut être tenu responsable pour des travaux non autorisés. Le système intégré d'étanchéité à l'eau procure une protection contre les dommages provoqués par l'eau, lorsque les conditions suivantes sont remplies : • Le lave-vaisselle est correctement installé et raccordé. • Le lave-vaisselle est correctement entretenu et les pièces sont remplacées si cela est nécessaire. • Le robinet d'arrêt est fermé lorsque l'appareil n'est pas utilisé pendant une longue période (pendant les vacances par exemple). • Le système d'étanchéité à l'eau fonctionnera même si l'appareil est arrêté. Cependant, l'appareil doit rester connecté à l'électricité. Un appareil endommagé peut être dangereux. Si le lave-vaisselle est endommagé, débranchez-le de la prise murale et appelez votre fournisseur ou le service de dépannage. Des réparations non autorisées peuvent provoquer des dangers imprévisibles pour l'utilisateur, dont le fabricant ne peut être tenu responsable. Les réparations doivent uniquement être effectuées par un technicien qualifié. Les composants défectueux doivent être uniquement remplacés par des pièces de rechange d'origine. Seules ces pièces lorsqu'elles sont montées peuvent garantir la sécurité de l'appareil.

DW9000M_DD68-00191K-01_FR.indd 12

Mettez toujours le lave-vaisselle hors tension lors de l'entretien (coupez l'alimentation électrique et débranchez-le de la prise).

Dans les pays où certaines zones peuvent être infestées par des blattes ou autres insectes, veillez à toujours garder l’appareil et ses alentours dans un bon état de propreté. Tout dommage provoqué par les blattes ou autres vermines n'est pas couvert par la garantie. Dans le cas d'un défaut ou lors du nettoyage, l'appareil n'est complètement isolé de l'alimentation électrique que lorsque : • celle-ci est coupée à la prise murale et la fiche retirée, ou • celle-ci est coupée au niveau du secteur, ou • le fusible du secteur est déconnecté, ou bien encore • le fusible vissé est retiré (dans les pays où cela est applicable). N'apportez à l'appareil aucune autre modification que celles autorisées par le fabricant. N'ouvrez jamais le carter/corps de l'appareil. Manipuler les connexions ou les composants électriques et les parties mécaniques est très dangereux et peut provoquer des défauts fonctionnels ou une électrocution. Lorsque l'appareil est sous garantie, les réparations doivent uniquement être effectuées par un technicien de service autorisé par le fabricant. Dans le cas contraire la garantie devient non valide. Lors de l'installation de l'appareil, assurez-vous de la présence d'un espace suffisant au-dessus, à gauche, à droite et à l'arrière de l'appareil afin d'assurer une ventilation appropriée. S'il n'y a pas suffisamment de place entre l'appareil et l'évier, vous risquez d'endommager l'évier ou de permettre la formation de moisissures. Assurez-vous que le niveau de dureté de l'eau du lave-vaisselle est correct pour votre région. (Reportez-vous à la section « Adoucisseur d'eau » en page 31.)

DW9000M_DD68-00191K-01_FR.indd 13

Si le câble de connexion est endommagé, il doit être remplacé par un câble spécial, disponible auprès du fabricant. Pour des raisons de sécurité, il doit être uniquement monté par le service de dépannage ou par un technicien de service autorisé.

Avant de commencer Veillez à bien respecter ces instructions afin d'installer correctement le lave-vaisselle et de prévenir tout accident lors du lavage de la vaisselle.

Vue d'ensemble du lave-vaisselle 01

DW9000M_DD68-00191K-01_FR.indd 14

Éléments non adaptés au lave-vaisselle AVERTISSEMENT Lavez uniquement les éléments en verre, en porcelaine et les couverts pour lesquels le fabricant indique qu'ils peuvent passer au lave-vaisselle. Ne lavez pas d'éléments en aluminium (p. ex. des filtres à graisse). Le lave-vaisselle peut endommager les éléments en aluminium, et dans certains cas extrêmes, provoquer une grave réaction chimique. Les éléments suivants ne sont pas adaptés au lave-vaisselle. • Les éléments en cuivre, laiton, étain, ivoire et aluminium ou comportant un adhésif • Plastiques qui ne résistent pas à la chaleur • Éléments faits à la main, antiquités, vases de valeur et verrerie décorative • Les poteries et éléments en céramique vitrifiée • Vaisselle et couverts en bois ou éléments comportant des parties en bois • Verrerie délicate ou verrerie contenant du cristal au plomb. Des marbrures peuvent se produire sur la verrerie après de nombreux lavages. REMARQUE L'argenterie ayant été en contact avec des aliments contenant du soufre peut se décolorer. Le soufre est notamment présent dans les jaunes d'œufs, oignons, mayonnaise, moutarde, poisson, poisson en saumure et marinades.

Réflecteur d'eau Le réflecteur d'eau détecte automatiquement les obstacles à l'intérieur du lave-vaisselle pouvant interférer avec le signal du réflecteur. En présence d'un obstacle, « 0 » clignote et le lave-vaisselle émet un signal sonore pendant plusieurs minutes. Si tel est le cas, éliminez l'obstacle.

DW9000M_DD68-00191K-01_FR.indd 15

Ne lavez pas d'éléments couverts de cendre, sable, cire, graisse de lubrification ou peinture. Ces matériaux vont endommager le lave-vaisselle. La cendre ne se dissout pas et se répandra dans le lave-vaisselle. Retirez les résidus alimentaires tels que les arêtes, les pépins, etc. et autres éléments résiduels tels que les cure-dents, nappes en papier, etc. du lave-vaisselle. Les résidus alimentaires et autres éléments résiduels peuvent générer du bruit, entraîner le dysfonctionnement du lave-vaisselle et endommager votre vaisselle et votre lave-vaisselle.

Avant de commencer Utilisation de base des paniers Ajustement de la hauteur Vous pouvez régler la hauteur du panier supérieur de manière à pouvoir placer des plats de plus grande taille dans le panier inférieur. Selon la hauteur du panier supérieur, le panier inférieur peut accueillir des assiettes de 31 cm de diamètre et le panier supérieur, des assiettes de 19 cm de diamètre. Avant de commencer

Pour soulever le panier supérieur Tirez le panier supérieur vers le haut. La poignée réglable se ferme et le panier supérieur se soulève. Pour abaisser le panier supérieur Tenez les deux poignées réglables des deux côtés du panier supérieur, puis exercez une pression homogène vers le bas. ATTENTION •

Réglez la hauteur du panier supérieur avant d'y charger la vaisselle. Dans le cas contraire, vous risquez d'endommager la vaisselle. Veillez à tenir les deux poignées lors de l'ajustement, autrement, la porte du lave-vaisselle risque de ne pas se fermer correctement.

DW9000M_DD68-00191K-01_FR.indd 16

Pour retirer le panier supérieur

N'utilisez pas le lave-vaisselle sans le panier supérieur. Autrement, le lave-vaisselle risque de produire du bruit et de ne pas fonctionner correctement. Le panier supérieur étant amovible, insérez-le de façon appropriée afin que le lave-vaisselle fonctionne normalement.

Chargement de la vaisselle Dans le panier inférieur Placez la batterie de cuisine (casseroles, poêles, etc.) d'un diamètre maximal de 31 cm dans le panier inférieur. Le panier inférieur a été spécialement conçu pour accueillir la vaisselle de table, les bols, les assiettes, les plats, les couvercles et les casseroles. Placez les assiettes dans la colonne centrale du panier de sorte que les côtés des assiettes coïncident. Chargez les objets volumineux (casseroles, chaudrons) face intérieure tournée vers le bas. Il est conseillé de charger les tasses, les verres à pied et les soucoupes dans le panier supérieur.

DW9000M_DD68-00191K-01_FR.indd 17

Pour retirer le panier supérieur, tirez complètement le panier supérieur vers l'avant, puis soulevez-le délicatement pour le retirer. Voir les illustrations ci-dessus pour chacune des étapes décrites.

Avant de commencer Dans les espaces Zone Booster+

réservoir de détergent pour le déverrouiller, ouvrez-le en le faisant glisser. Notez que le couvercle du réservoir de détergent s'ouvre à la fin de chaque programme.

DW9000M_DD68-00191K-01_FR.indd 20

une petite quantité (environ 8 g) de détergent sur la porte. Cette petite quantité supplémentaire de détergent s'activera lors du processus de prélavage.

DW9000M_DD68-00191K-01_FR.indd 21

Ce lave-vaisselle ne dispose pas de compartiment séparé pour les détergents en tablettes.

Avant de commencer Produit de rinçage Le produit de rinçage améliore les performances de séchage du lave-vaisselle. Lorsque le voyant de remplissage de produit de rinçage s'allume sur le panneau de commande, remplissez le réservoir de produit de rinçage. Utilisez uniquement du produit de rinçage sous forme liquide. L'utilisation de produit de rinçage en poudre risque de boucher l'ouverture du compartiment et de provoquer un dysfonctionnement du lave-vaisselle. Avant de commencer

N'appliquez aucun type de détergent dans le compartiment du produit de rinçage. Ne remplissez pas trop le compartiment. Un excès de produit de rinçage peut déborder au cours d'un programme.

sélectionner un niveau de produit de rinçage compris entre 1 et 6. • Plus ce chiffre est élevé, plus grande sera la quantité de produit de rinçage utilisée par le lave-vaisselle. • Pour améliorer les performances de séchage, sélectionnez un niveau plus élevé. • En cas de vaisselle décolorée, abaissez ce niveau.

DW9000M_DD68-00191K-01_FR.indd 22

Réservoir de sel ATTENTION • •

Pour nettoyer le sel ou l'eau salée du lavevaisselle, lancez un programme Lavage rapide. Selon la taille des grains de sel, cela peut prendre un certain moment pour que le sel se dissolve et que le voyant de sel ( ) s'éteigne.

Indicateur de sel L'indicateur (

) s'allume si le niveau de sel est insuffisant pour les prochains programmes.

DW9000M_DD68-00191K-01_FR.indd 23

Utilisez uniquement du sel adapté au lave-vaisselle. N'utilisez aucun autre type de sel ou de produit de lavage. Cela peut endommager le réservoir de sel et le système d'adoucissement de l'eau. Pour éviter toute corrosion due à une quantité excessive de sel ou d'eau salée, remplissez toujours le réservoir de sel immédiatement avant le démarrage d'un programme de lavage.

Avant de commencer Sensibilité du pavé tactile Pour maintenir une bonne sensibilité des commandes tactiles, suivez ces instructions. • • Avant de commencer

Appuyez au centre de chaque bouton avec un doigt. N'appuyez pas sur plus d'un bouton à la fois, sauf en cas de directive contraire. Nettoyez régulièrement la surface du panneau de commande avec un chiffon doux et humide.

DW9000M_DD68-00191K-01_FR.indd 24

Opérations Panneau de commande DW60M9970**

Appuyez sur ce bouton pour allumer ou éteindre le lave-vaisselle. Lorsqu'un programme est terminé, tous les autres voyants s'éteignent et « 0 » s'affiche à l'écran. Le lave-vaisselle se met automatiquement hors tension.

Appuyez sur le programme souhaité selon le niveau de salissure de la vaisselle. Le voyant du programme correspondant s'allume. Le programme par défaut est ÉCO.

03 Auto-nettoyage (modèles applicables uniquement)

Sélectionnez ce programme pour nettoyer l'intérieur du lavevaisselle. Assurez-vous que le lave-vaisselle est vide.

DW9000M_DD68-00191K-01_FR.indd 25

04 Panier inférieur (avec Zone Booster+)

Lorsque cette option est sélectionnée, seul le gicleur du panier inférieur est activé pour réduire à la fois la durée du programme et la consommation électrique. Utilisez ce programme pour laver une petite quantité de vaisselle ou des verres dans le panier inférieur. Pour laver de la vaisselle très sale, sélectionnez l'option Zone Booster+. Zone Booster+ : Utilisez l'option Zone Booster+ pour améliorer les performances de lavage. Un jet puissant est activé et orienté sur les éléments du côté gauche du panier inférieur. Cette option peut légèrement augmenter la consommation électrique.

ATTENTION Assurez-vous que les poignées des casseroles ou des poêles n'empêchent pas la rotation des gicleurs et du réflecteur d'eau. 05 Accélérateur de vitesse (modèles applicables uniquement)

Sélectionnez cette option pour réduire la durée du programme. Option disponible uniquement avec les programmes Automatique, ÉCO, Intensif et Délicat.

06 Lavage haute température

Sélectionnez cette option pour augmenter la température du lavage principale pour améliorer les performances de lavage pour les charges contenant de la saleté incrustée et des taches tenaces. Option disponible uniquement avec les programmes Automatique, ÉCO et Intensif.

07 Assainissement (Verrouillage de commande)

Si cette option est sélectionnée, la température de l'eau augmente jusqu'à 73 °C lors du rinçage final pour une désinfection à haute température. • Option disponible avec les programmes Automatique, ÉCO, Intensif et Auto-nettoyage. • Option non disponible avec les programmes Délicat, Daily55' (Quotidien55') et Lavage rapide. Verrouillage de commande : La fonction Verrouillage de commande vous permet de verrouiller les boutons du panneau de commande, à l'exception du bouton POWER (MARCHE). Pour en savoir plus, consultez la section Verrouillage de commande en page 36.

Vous pouvez surveiller et contrôler le lave-vaisselle à distance via une connexion Wi-Fi. Pour connecter le lave-vaisselle à votre 08 Smart Control (modèles smartphone pour la première fois, maintenez le bouton Smart applicables uniquement) Control enfoncé. Pour en savoir plus, reportez-vous à la section Samsung Smart Home en page 33.

DW9000M_DD68-00191K-01_FR.indd 26

Affichage des informations relatives au programme en cours, notamment la durée du programme, le temps restant, les réglages de la fonction Départ différé et d'autres informations spécifiques au programme.

Il est possible de différer le démarrage du programme jusqu'à 24 heures. Pour en savoir plus, consultez la section Départ différé en page 36.

Voyant Verrouillage de commande

S'allume si la fonction Verrouillage de commande est activée, et clignote lorsqu'un bouton, autre que le bouton POWER (MARCHE) est actionné.

Voyant Auto-nettoyage (modèles applicables uniquement)

S'allume si la fonction Auto-nettoyage est activée, et clignote pendant 5 secondes tous les 20 à 22 cycles. Le compteur de cycles disparaît lorsque le programme Autonettoyage est terminé, ou lorsque le lave-vaisselle atteint le 23ème cycle.

Voyant de remplissage de produit de rinçage

S'allume s'il n'y a plus de produit de rinçage.

Voyant Pas de selt (modèles applicables uniquement)

S'allume lorsque l'adoucisseur d'eau est à court de sel.

DW9000M_DD68-00191K-01_FR.indd 27

Appuyez sur START (DÉPART) pour démarrer le programme. Assurez-vous que la porte est fermée.

(Cancel & Drain (Annuler Cancel & Drain (Annuler et vidanger) : pour annuler le programme et vidanger)) en cours et vidanger le lave-vaisselle, maintenez le bouton START (DÉPART) enfoncé pendant 3 secondes.

Opérations Description des programmes

Ce programme détecte le degré de salissure de la vaisselle et lance automatiquement le programme le mieux adapté.

Ce programme réduit la consommation d'eau et d'électricité, ce qui est approprié pour une vaisselle normalement sale. Pour réduire la durée du programme, sélectionnez l'option Accélérateur de vitesse.

Sélectionnez ce programme pour la vaisselle très sale.

Sélectionnez ce programme pour la vaisselle fragile et légèrement sale, tels que les verres. Si cette fonction est sélectionnée, les options Zone Booster+, Lavage haute température et Assainissement seront désactivées.

Ce programme achève le lavage et le séchage en 55 minutes. Il est approprié pour la vaisselle quotidienne normalement sale. Si cette fonction est sélectionnée, les options Accélérateur de vitesse, Zone Booster+, Lavage haute température et Assainissement seront désactivées.

Sélectionnez ce programme pour nettoyer rapidement la vaisselle légèrement sale. Si cette fonction est sélectionnée, les options Accélérateur de vitesse, Zone Booster+, Lavage haute température et Assainissement seront désactivées.

07 Auto-nettoyage (modèle applicable uniquement)

Utilisez ce programme pour nettoyer l'intérieur du lave-vaisselle avec du détergent. Assurez-vous que le lave-vaisselle est vide. Si le lavevaisselle nécessite un auto-nettoyage, le voyant Auto-nettoyage clignote pendant 5 secondes après la mise sous tension du lave-vaisselle. Si vous démarrez le lave-vaisselle alors que le voyant clignote, le voyant s'éteindra automatiquement. ATTENTION N'utilisez pas ce programme pour laver de la vaisselle.

DW9000M_DD68-00191K-01_FR.indd 28

Étapes simples pour commencer 1. Ouvrez la porte et chargez le lave-vaisselle. Assurez-vous que les plats sont vides. 2. Le cas échéant, placez les plats dans le panier inférieur. Si vous ajoutez l'option Zone Booster+, placez les plats sur le côté gauche du panier inférieur. 3. Ajoutez du détergent dans le réservoir. Pour obtenir de meilleurs résultats, ajoutez du produit de rinçage. 4. Appuyez sur POWER (MARCHE) et sélectionnez un programme avec les options nécessaires (Panier inférieur, Zone Booster+, Accélérateur de vitesse, Lavage haute température, Assainissement). La disponibilité des programmes dépend du modèle.

Pour changer de programme une fois démarré, maintenez enfoncé le bouton START (DÉPART) pendant 3 secondes pour annuler le programme. Sélectionnez ensuite un nouveau programme. Le programme par défaut est ÉCO. Pour reprendre après avoir ouvert la porte afin d'arrêter le lave-vaisselle en cours de fonctionnement, fermez simplement la porte.

DW9000M_DD68-00191K-01_FR.indd 29

5. Appuyez sur START (DÉPART), puis fermez la porte. Le lave-vaisselle lance le programme après une vidange de quelques secondes.

Opérations Paramètres Vous pouvez modifier les réglages de son ou la luminosité de l'écran selon vos préférences. Pour modifier les réglages, maintenez les boutons Assainissement et Départ différé simultanément enfoncés pendant 3 secondes. Appuyez sur Assainissement pour naviguer dans les sous-menus, puis appuyez sur Départ différé pour confirmer vos modifications. Son U1/U0

* modèles applicables uniquement Opérations

Son Appuyez sur Assainissement jusqu'à ce que « U1 » ou « U0 » s'affiche. Pour couper le son du lavevaisselle, sélectionnez « U0 », puis appuyez sur Départ différé. Pour réactiver le son du lave-vaisselle, sélectionnez « U1 », puis appuyez sur Départ différé.

Luminosité de l'écran Appuyez sur Assainissement jusqu'à ce que « b0 à b5 » s'affiche. Plus le chiffre est élevé, plus l'écran est lumineux. Sélectionnez un chiffre, puis appuyez sur Départ différé.

DW9000M_DD68-00191K-01_FR.indd 30

Adoucisseur d'eau Appuyez sur Assainissement jusqu'à ce que « L0 à L5 » s'affiche. Sélectionnez un niveau de dureté de l'eau de Level 0 à Level 5 (Niveau 0 à Niveau 5) (par défaut : L3), puis appuyez sur Départ différé. REMARQUE Si le niveau de dureté de l'eau de votre région est de 0, vous n'avez pas besoin d'utiliser de sel pour lave-vaisselle. Toutefois, vous devez régler le niveau de dureté de l'eau du lave-vaisselle sur 0. Niveau de dureté de l'eau Dureté de l'eau Niveau

Programme d'adoucissement/ lavage de régénération (programme ÉCO)

Nous recommandons d'utiliser une eau douce pour obtenir de meilleurs résultats. L'eau dure contient des impuretés qui peuvent réduire les performances de lavage. Il vous sera nécessaire d'adoucir l'eau si sa dureté est supérieure à 1,0 mmol/l (6 °d – échelle allemande). • Pour adoucir l'eau, vous avez besoin de sel pour lave-vaisselle et devez régler le niveau de dureté de l'eau correspondant à celle de votre région. Pour en savoir plus sur le niveau de dureté de l'eau de votre région, contactez votre service des eaux local. • Si le niveau de dureté de l'eau fluctue, réglez le lave-vaisselle sur la mesure la plus élevée. Par exemple, si la dureté de l'eau est comprise entre 6,7 mmol/l et 9,0 mmol/l, réglez le lavevaisselle sur 9,0 mmol/l. • Le niveau de dureté de l'eau du lave-vaisselle par défaut est réglé sur 3 (4,0 à 5,5 mmol/l). Si ce réglage correspond au niveau de dureté de l'eau de votre région, il n'est pas nécessaire de le changer.

Pour annuler vos modifications Pour annuler tout réglage au cours du processus, appuyez sur POWER (MARCHE) pour éteindre le lavevaisselle. Puis réessayez.

DW9000M_DD68-00191K-01_FR.indd 31

Opérations Porte automatique Pour améliorer les performances de séchage, la porte s'ouvre automatiquement pendant le processus de séchage. « 0 » s'affiche lorsque le programme en cours est terminé. Appuyez sur Assainissement jusqu'à ce que « A1 » ou « A0 » s'affiche pour passer en mode Porte automatique. Appuyez ensuite sur Départ différé pour activer (A1) ou désactiver (A0) la fonction Porte automatique. Opérations

Une fois que la porte a été ouverte en mode Porte automatique, elle ne peut pas être fermée manuellement pendant les 2 prochaines minutes. La désactivation du mode Porte automatique peut affecter les résultats de séchage. Activez le mode Porte automatique pour obtenir de meilleurs résultats. Le mode Porte automatique est désactivé pendant le programme Lavage rapide.

DW9000M_DD68-00191K-01_FR.indd 32

Fonctions spéciales Samsung Smart Home (modèles applicables uniquement) Cet appareil est un lave-vaisselle connecté qui prend en charge le service Samsung Smart Home. Le temps qu'il peut falloir à la fonction EZ Setup (Configuration facile) (afin de connecter le lave-vaisselle à votre réseau) pour établir la connexion au réseau varie en fonction des conditions de votre réseau. Installation

L'application Samsung Smart Home est conçue pour Android 4.0 (ICS) ou une version ultérieure et pour iOS 8.0 ou une version ultérieure. De plus, elle est optimisée pour les smartphones Samsung (série Galaxy S et Galaxy Note). Sur d'autres appareils, certaines fonctions peuvent fonctionner différemment. Pour pouvoir améliorer les performances, l'application Samsung Smart Home est soumise à modifications sans préavis.

assurer qu'il est bien engagé. Entretien

Gicleur supérieur 1. Ouvrez la porte, puis tirez le panier supérieur. Le gicleur supérieur est visible sur le haut.

assurer qu'il est bien engagé.

DW9000M_DD68-00191K-01_FR.indd 38

Filtre Nous recommandons de nettoyer le filtre tous les mois.

sens antihoraire, retirez-le et enlevez le gicleur. 3. Débouchez et nettoyez le gicleur.

du microfiltre et du cache du filtre. 5. Rincez-les à l'eau claire et séchez-les bien.

6. Réinsérez le filtre, puis le cache du filtre.

horaire pour le verrouiller.

ATTENTION Assurez-vous que le cache du filtre soit correctement fermé. Un cache desserré peut réduire les performances de filtration.

Entretien sur le long terme Si vous n'avez pas l'intention d'utiliser le lave-vaisselle pendant une période prolongée, commencez par vidanger entièrement l'appareil, puis débranchez le tuyau d'eau. Coupez le robinet d'arrivée d'eau ainsi que le disjoncteur. L'eau résiduelle présente dans les tuyaux ou dans les composants internes peut endommager le lave-vaisselle.

DW9000M_DD68-00191K-01_FR.indd 40

Dépannage Points de contrôle En cas de problème avec votre lave-vaisselle, consultez d'abord le tableau ci-dessous et essayez les propositions. Symptôme

Le cordon d'alimentation n'est pas branché.

Branchez le cordon d’alimentation.

Vérifiez que le robinet d'arrivée d'eau est ouvert. Déverrouillez la fonction Verrouillage de commande. Avec le lave-vaisselle vide, ajoutez du détergent puis lancez le programme Auto-nettoyage. Certains modèles ne disposent pas de cette fonction.

Dépliez et débouchez le tuyau.

La porte n'est pas correctement fermée.

• Le lave-vaisselle ne démarre pas.

Absence d'alimentation en eau. Le panneau de commande est verrouillé. Le lave-vaisselle dégage de mauvaises odeurs.

Présence d'eau résiduelle issue du programme précédent.

Toute l'eau n'a pas été évacuée après la fin du dernier programme.

Le tuyau d'évacuation est plié ou obstrué.

DW9000M_DD68-00191K-01_FR.indd 41

Le bouton START (DÉPART) n'est pas • sélectionné.

Action Assurez-vous que le loquet de la porte est bien enclenché et que la porte est correctement fermée. Assurez-vous que le panier supérieur est correctement relié au gicleur à conduit. Assurez-vous également que le panier supérieur est correctement assemblé. Voir le code d'information sur l'écran.

Cause possible • Programme sélectionné incorrect.

Les filtres sont bouchés ou ne sont pas correctement serrés. Une quantité insuffisante de détergent a été utilisée. Présence de résidus alimentaires sur la vaisselle

La pression de l'eau est trop basse. Les gicleurs sont bouchés.

La vaisselle n'a pas été correctement chargée ou la quantité de vaisselle est trop importante.

• L'eau est trop dure. Aucun produit de rinçage dans le réservoir ou insuffisance de produit de rinçage utilisé.

L'appareil est surchargé. La vaisselle est encore mouillée.

• De l'eau est tombée sur d'autres objets pendant le déchargement des verres et des tasses. Plusieurs tablettes de détergent ont été utilisées alors que l'option Assainissement n'était pas sélectionnée.

Action Sélectionnez un programme en fonction du niveau de salissure de la vaisselle, comme indiqué dans ce manuel. Nettoyez les filtres. Assurez-vous que les filtres sont correctement serrés. Utilisez la quantité appropriée de détergent pour chaque charge. La pression doit être comprise entre 0,05 et 0,8 MPa. Nettoyez et débouchez les jets des gicleurs. Réorganisez la vaisselle de manière à ce qu'elle ne gêne pas les jets des gicleurs et/ou le réservoir de détergent. Vérifiez le voyant de remplissage de sel et remplissez le réservoir avec du sel pour lave-vaisselle. Ajoutez du produit de rinçage. Vérifiez le réglage du produit de rinçage. Une trop grande quantité de vaisselle peut réduire les performances de séchage. Chargez la vaisselle conformément aux instructions. Videz d'abord le panier inférieur, puis le panier supérieur. Vous éviterez ainsi de faire tomber de l'eau sur la vaisselle du panier inférieur. Sélectionnez la fonction Assainissement ou utilisez du produit de rinçage.

DW9000M_DD68-00191K-01_FR.indd 42

Cause possible Le lave-vaisselle produit du bruit lorsque le cache du réservoir est ouvert et que la pompe de vidange Le lave-vaisselle est trop est en marche. bruyant. Le lave-vaisselle n'est pas parfaitement stable. Le gicleur cogne contre la vaisselle, ce qui génère du bruit. La vaisselle est recouverte d'un film Il s'agit de taches de café ou de thé. jaunâtre ou marron. Les voyants ne Le cordon d'alimentation n'est pas s'allument pas. branché. La rotation des bras n'est Les bras sont colmatés avec des pas fluide. particules d'aliments.

Il y a des bulles d'air et des traces de rayures sur le panneau de commande.

De l'air pénètre dans le film de protection, rendant impossible le retrait des marques d'EPS.

Alimentation électrique Pression de l'eau Capacité de lavage Puissance nominale Dimensions (Largeur x Profondeur x Hauteur) Poids (déballé) • • • • • •

BU (Built Under) (Sous plan de travail) DW60M9970U* DW60M9550U* DW60M9530U*

SBI (Semi Built In) FBI (Fully Built In) (Semi-encastrable) (Complètement encastrable) DW60M9970S* DW60M9970B* DW60M9550S* DW60M9550B* DW60M9530S* DW60M9530B* 220 à 240 V~, 50 Hz 0,05 à 0,8 MPa 14 couverts 2000 à 2300 W

598 x 575 x 817 (mm) 46,0 kg

598 x 555 x 817 (mm) 45,0 kg

DW9000M_DD68-00191K-01_FR.indd 47

Dimensions de l'espace nécessaire à l'appareil ; Dimensions et position des moyens de support et de fixation de l'appareil dans cet espace ; Distances minimales entre les différentes parties de l'appareil et de la structure environnante ; Dimensions minimales des orifices de ventilation et leur disposition correcte ; Connexion de l'appareil à l'alimentation secteur et interconnexion des composants séparés ; Nécessité de permettre la déconnexion de l'alimentation de l'appareil après son installation, sauf si l'appareil intègre un interrupteur conforme à 24.3. Pour que l’appareil puisse être facilement débranché une fois en place, veillez à ce que la prise murale reste accessible ou faites poser un interrupteur au mur conformément aux normes de câblage. Les instructions concernant les appareils fixes doivent indiquer comment l'appareil doit être fixé sur son support. La méthode de fixation indiquée considère que l'utilisation d'adhésifs n'est pas un moyen de fixation fiable.

Pour le test standard REMARQUE Les schémas ci-dessous indiquent la bonne méthode de chargement des paniers en fonction des normes européennes (EN50242 : 2016). • • • • • •

Capacité de lavage : 14 couverts Position du panier supérieur : Basse Programme : ÉCO Réglage du liquide de rinçage : 6 Dosage du détergent standard : - 14 PS : 7 g + 28 g Pour la disposition des objets, référez-vous aux figures A, B, C.

Assiette creuse : Flocons d'avoine

Cuillère à soupe : Flocons d'avoine

Assiette à dessert : Épinards

Bol à dessert, Bol moyen : Épinards

DW9000M_DD68-00191K-01_FR.indd 48

Fiche produit RÉGLEMENTATION (UE) n° 1059/2010 REMARQUE « * » Les astérisques désignent une variante du modèle et peut varier (de 0 à 9) ou (de A à Z). Fournisseur Nom du modèle Capacité nominale (couverts)

SAMSUNG DW60M9970S* DW60M9970B* 14

DW60M9970U* DW60M9550** DW60M9530** 14

Classe de rendement énergétique

Consommation électrique annuelle, (AEc) (kWh/an) 1) Consommation électrique standard par cycle, (Et) (kWh) Consommation d'énergie en mode hors tension, Po (W) Consommation d'énergie en mode sous tension, PI (W) Consommation annuelle d'eau, (AWC) (L) 2) Consommation d'eau du programme standard, (L) Classe d'efficacité de séchage Programme standard 3) Durée du cycle pour le programme standard Durée du mode sous tension (Tl) (min) Émissions de bruit aérien (dBA re 1 pW) Disponible en Installation 4) version encastrable

2) Sur la base de 280 cycles de lavage standard. La consommation réelle d'eau dépend de l'utilisation de l'appareil. 3) « Standard programme » (Programme standard) est le programme de lavage standard auquel les informations de l'étiquette et de la fiche font référence. Ce programme convient au lavage d'une vaisselle normalement sale. Il correspond au programme le plus efficace en matière de consommation combinée d'énergie et d'eau. 4) Si le lave-vaisselle dispose d'un plan de travail amovible, il doit être placé dans un châssis d'essai.

DW9000M_DD68-00191K-01_FR.indd 49

1) Sur la base de 280 cycles de lavage standard utilisant le remplissage d'eau froide et les modes à faible consommation d'énergie. La consommation réelle d'énergie dépend de l'utilisation de l'appareil.
