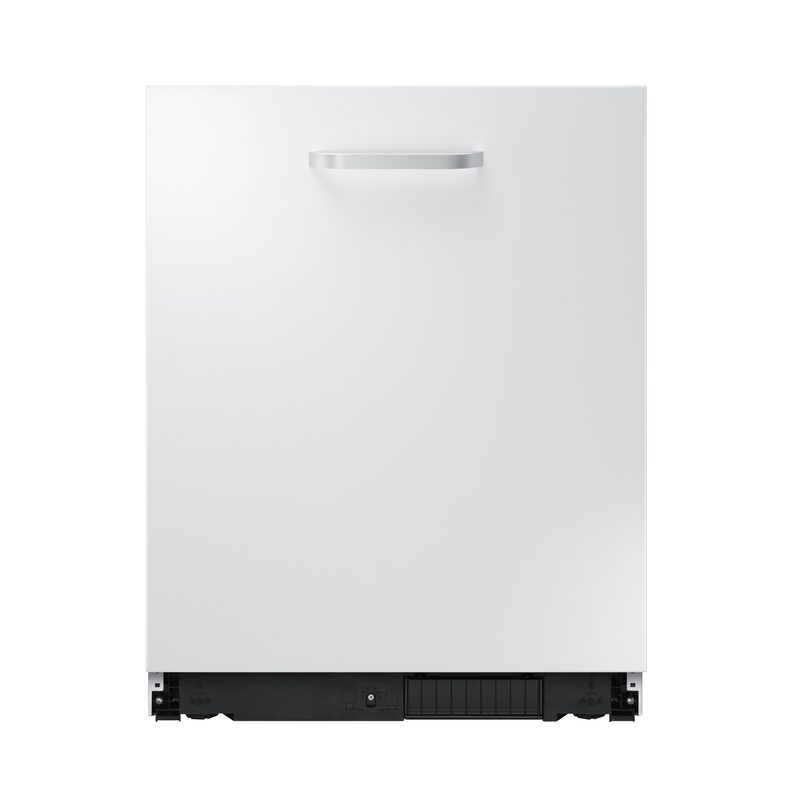

Mode d'emploi lave-vaisselle Samsung DW60M6050BB

Présentation

Consignes de sécurité Félicitations pour l'acquisition de votre nouveau lave-vaisselle Samsung. Ce manuel contient des informations importantes concernant l'installation, l'utilisation et l'entretien de votre appareil. Veuillez le lire attentivement afin de profiter pleinement des nombreux avantages et fonctions qu'offre votre lave-vaisselle.

Ce que vous devez savoir sur les consignes de sécurité

Veuillez lire attentivement ce manuel pour vous assurer d'utiliser efficacement et en sécurité les fonctions importantes de votre nouvel appareil et conservez-le en lieu sûr à proximité de l'appareil afin de pouvoir vous y reporter ultérieurement. Utilisez cet appareil uniquement pour l'usage auquel il est destiné (tel que décrit dans ce manuel). Les avertissements et les consignes de sécurité importantes contenus dans ce manuel ne sont pas exhaustifs. Il est de votre responsabilité de faire appel à votre bon sens et de faire preuve de prudence et de minutie lors de l'installation, de l'entretien et de l'utilisation du lave-vaisselle. Ces consignes d'utilisation couvrant plusieurs modèles, les caractéristiques de votre lave-vaisselle peuvent différer légèrement de celles décrites dans ce manuel et certains symboles d'avertissement peuvent ne pas s'appliquer. Pour toute question ou inquiétude, contactez votre centre de dépannage le plus proche ou recherchez de l'aide et des informations en ligne sur www.samsung.com.

Symboles de sécurité importants et précautions

Symboles de sécurité importants AVERTISSEMENT

Les situations ou manipulations dangereuses pouvant entraîner de graves blessures et/ou des dommages matériels. Situations ou manipulations dangereuses pouvant entraîner des blessures et/ou des dommages matériels.

Afin de réduire les risques d'incendie, d'explosion, d'électrocution ou de blessures lors de l'utilisation du lave-vaisselle, vous devez respecter ces règles de sécurité de base : NE PAS tenter. NE PAS démonter. NE PAS toucher. Suivez scrupuleusement les consignes. Débranchez la fiche de la prise murale. Assurez-vous que l'appareil est relié à la terre afin d'éviter tout risque d'électrocution. Contactez le service d'assistance technique. Remarque

Ces symboles d'avertissement visent à éviter que vous ou quelqu'un de votre entourage ne se blesse. Veuillez vous y conformer. Conservez ces instructions en lieu sûr et assurez-vous que les nouveaux utilisateurs sont familiers avec le contenu. Transmettez-les à tout nouveau propriétaire.

Afin de réduire les risques d'incendie, d'électrocution ou de blessures lors de l'utilisation de l'appareil, respectez les règles de sécurité de base suivantes :

DW5500M-02437A-01_FR.indd 2 DW5500M-02437A-00_FR.indd

1. Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) inexpérimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites, sauf si celles-ci sont sous la surveillance ou ont reçu les instructions d’utilisation appropriées de la personne responsable de leur sécurité. 2. Pour l'utilisation en Europe : Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, si elles font l'objet d'une surveillance ou si elles ont reçu des instructions concernant l'usage de l'appareil en toute sécurité et comprennent les dangers impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance. 3. Les enfants ne doivent pas utiliser l’appareil sans la surveillance d’un adulte. 4. Si le cordon d'alimentation de l'appareil est endommagé, il devra être remplacé par le fabricant, son réparateur agréé ou par toute personne qualifiée afin d'éviter tout danger. 5. Les jeux de flexibles neufs fournis avec l'appareil doivent être installés et les anciens ne doivent pas être réutilisés. 6. Dans le cas d'appareils comportant des orifices de ventilation à leur base, ces orifices ne doivent pas être obstrués par un tapis. 7. Pour l'utilisation en Europe : Les enfants âgés de moins de 3 ans doivent être tenus à l'écart ou faire l'objet d'une surveillance permanente.

DW5500M-02437A-01_FR.indd 3 DW5500M-02437A-00_FR.indd

Consignes de sécurité 8. ATTENTION : Afin d'éviter tout danger consécutif au réarmement du

disjoncteur thermique par inadvertance, cet appareil ne doit pas être alimenté via un dispositif de commutation externe, tel qu'une minuterie, ni être connecté à un circuit qui est régulièrement mis sous et hors tension par l'utilisateur. 9. Cet appareil est destiné à une utilisation domestique ou similaire, par exemple : – espace cuisine réservé au personnel de magasins, bureaux ou autres environnements professionnels ; – fermes ; – par les clients d'hôtels, motels et autres lieux résidentiels ; – lieux de type « bed and breakfast ». 10. Pour éviter de trébucher, ne laissez pas la porte de l'appareil ouverte. 11. AVERTISSEMENT : les couteaux et autres ustensiles pointus doivent être chargés dans le panier pointes vers le bas, ou placés en position couchée.

DW5500M-02437A-01_FR.indd 4 DW5500M-02437A-00_FR.indd

Consignes lors de l'utilisation de votre lave-vaisselle

Ce lave-vaisselle n'est pas conçu pour un usage commercial. Il est destiné à un usage domestique ou similaire dans un environnement résidentiel tel que : • •

Magasins Bureaux et salles d'exposition

et par les résidents dans des établissements tel que : • Hôtels et pensions de famille. Il doit être uniquement utilisé comme appareil domestique tel que spécifié dans ce manuel d'utilisation, pour nettoyer la vaisselle et les couverts. Tout autre usage n'est pas pris en charge par le fabricant et peut se révéler dangereux. Le fabricant ne peut être tenu responsable des dommages résultant d'une utilisation ou d'un fonctionnement incorrect(e) ou inapproprié(e). N'utilisez pas de solvants dans le lave-vaisselle. Risque d'explosion. AVERTISSEMENT

N'inhalez ni n'ingérez jamais de détergent pour lave-vaisselle. Les détergents de lave-vaisselle contiennent des ingrédients irritants et corrosifs susceptibles de provoquer des brûlures dans le nez, la bouche et la gorge s'ils sont avalés, ou couper la respiration. Consultez immédiatement un médecin si du détergent a été avalé ou inhalé. Évitez de laisser la porte de l'appareil ouverte si cela n'est pas nécessaire afin d'éviter de trébucher dessus.

Ne vous asseyez pas et ne prenez jamais appui sur la porte ouverte. Le lave-vaisselle pourrait basculer et être endommagé, et vous pourriez être blessé. N'utilisez que des détergents et produits de rinçage formulés pour les lave-vaisselle. N'utilisez pas de liquide-vaisselle. N'utilisez pas d'agent de nettoyage acide et fort.

Ne remplissez pas le réservoir de produit de rinçage avec de la poudre ou du détergent liquide. Le réservoir serait gravement endommagé.

Le remplissage accidentel du réservoir de sel avec de la poudre ou du détergent liquide endommagera l'adoucisseur d'eau. Assurez-vous d'avoir acheté le paquet de sel recommandé pour lave-vaisselle avant de remplir le réservoir de sel. Utilisez uniquement du sel régénérant à gros grain spécial lave-vaisselle : les autres types de sels sont en effet susceptibles de contenir des additifs non solubles pouvant entraver le bon fonctionnement de l'adoucisseur.

Dans un appareil équipé d'un panier à couverts (en fonction du modèle), les couverts sont nettoyés et séchés plus efficacement s'ils sont placés manches vers le bas. Cependant, pour éviter le risque de blessure, placez les couteaux et les fourchettes etc. avec les manches vers le haut. Les éléments en plastique qui ne supportent pas les hautes températures, tels que les conteneurs en plastique jetables ou les couverts et la vaisselle en plastique, ne conviennent pas. Ils risqueraient de fondre ou de se déformer. Sur les modèles équipés de la fonction Départ différé, assurez-vous que le réservoir est sec avant d'ajouter du détergent. Essuyez-le si nécessaire. Le détergent peut s'agglomérer s'il est versé dans un réservoir humide et peut ne pas être complètement dispersé.

Les couteaux et autres ustensiles pointus doivent être chargés dans le panier pointes vers le bas, ou placés en position couchée.

DW5500M-02437A-01_FR.indd 5 DW5500M-02437A-00_FR.indd

Consignes concernant la protection des enfants

Cet appareil n'est pas un jouet ! Pour éviter le risque de blessure, gardez les enfants éloignés et ne leur permettez pas de jouer dans ou autour du lave-vaisselle ni d'utiliser les commandes. Ils ne comprendront pas les dangers potentiels que représente l'appareil. Ils doivent être surveillés pendant que vous travaillez dans la cuisine. Les enfants courent également le risque de s'enfermer eux-mêmes en jouant dans le lave-vaisselle. Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, si elles font l'objet d'une surveillance ou si elles ont reçu des instructions concernant l'usage de l'appareil en toute sécurité et comprennent les dangers impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance. Les enfants plus âgés peuvent utiliser le lave-vaisselle uniquement lorsque son fonctionnement leur a été clairement expliqué et qu'ils sont capables de l'utiliser en toute sécurité, parce qu'au fait des dangers encourus suite à une mauvaise utilisation. GARDEZ LES PRODUITS DE LAVAGE HORS DE PORTÉE DES ENFANTS ! Les détergents de lave-vaisselle contiennent des ingrédients irritants et corrosifs susceptibles de provoquer des brûlures au niveau du nez, de la bouche et de la gorge en cas d'ingestion, voire une asphyxie. Les enfants ne doivent pas s'approcher du lave-vaisselle lorsqu'il est ouvert. Il peut subsister du détergent dans le compartiment. Consultez immédiatement un médecin si votre enfant a ingéré ou inhalé du détergent.

Consignes d'installation de votre lave-vaisselle

Avant d'installer l'appareil, vérifiez l'absence de dommages externes visibles. En aucune circonstance vous devez utiliser un appareil endommagé. Un appareil endommagé peut être dangereux. Le lave-vaisselle doit être branché uniquement dans une prise d'alimentation électrique connectée correctement. La prise électrique doit être facilement accessible lorsque le lave-vaisselle est installé afin de pouvoir être déconnectée de l'alimentation électrique à tout moment. (Reportez-vous à la section « Pièces et caractéristiques » en page 11.) Le lave-vaisselle ne doit pas être installé devant une prise électrique Il y a un danger de surchauffe et d'incendie si le lavevaisselle venait à être poussé contre la prise. Le lave-vaisselle ne doit pas être installé sous une table de cuisson. Les températures rayonnantes élevées qui sont parfois générées par une table de cuisson peuvent endommager le lave-vaisselle. Pour la même raison, il ne doit pas être installé à proximité de foyers ouverts ou autres appareils qui diffusent de la chaleur, tels que des radiateurs etc. Ne raccordez pas le lave-vaisselle à la prise murale tant qu'il n'a pas été complètement installé et que tous les réglages des ressorts de la porte ne sont pas effectués.

Avant de raccorder l'appareil, vérifiez que les données de connexion figurant sur la plaque signalétique (tension et puissance connectée) correspondent à celles de la prise murale. En cas de doute, consultez un électricien qualifié.

DW5500M-02437A-01_FR.indd 6 DW5500M-02437A-00_FR.indd

La sécurité électrique de cet appareil ne peut être garantie que lorsque la continuité est établie entre l'appareil lui-même et un système de mise à la terre efficace. Il est très important que les exigences en matière de sécurité de base soient respectées et régulièrement testées. En cas de doute concernant le système électrique du lieu d'installation, ce système doit être vérifié par un électricien qualifié. Le fabricant ne peut être tenu responsable des conséquences d'une mise à la terre non appropriée (une électrocution par exemple).

Ne connectez pas l'appareil à la prise murale en utilisant une multiprise ou une rallonge. Ceci ne garantit pas les exigences de sécurité de l'appareil (danger de surchauffe par exemple). Cet appareil peut être placé dans des installations mobiles telles que des bateaux uniquement si une estimation du risque a été effectuée par un ingénieur qualifié. Le corps en plastique du raccordement d'eau contient un composant électrique. Le corps ne doit pas être immergé dans l'eau.

Le flexible de l'Aqua-Stop contient des fils électriques. Ne coupez jamais le flexible d'arrivée d'eau, même s'il est trop long. L'installation, l'entretien et les réparations doivent être uniquement effectués par une personne qualifiée et compétente dans le strict respect des règlements locaux et nationaux de sécurité électrique en vigueur. Les réparations et autres travaux effectués par des personnes non qualifiées peuvent être dangereux. Le fabricant ne peut être tenu responsable pour des travaux non autorisés.

Le système intégré d'étanchéité à l'eau procure une protection contre les dommages provoqués par l'eau, lorsque les conditions suivantes sont remplies : • • • •

Le lave-vaisselle est correctement installé et raccordé. Le lave-vaisselle est correctement entretenu et les pièces sont remplacées si cela est nécessaire. Le robinet d'arrêt est fermé lorsque l'appareil n'est pas utilisé pendant une longue période (pendant les vacances par exemple). Le système d'étanchéité à l'eau fonctionnera même si l'appareil est arrêté. Cependant, l'appareil doit rester connecté à l'électricité.

Un appareil endommagé peut être dangereux. Si le lave-vaisselle est endommagé, débranchez-le de la prise murale et appelez votre fournisseur ou le service d'assistance Des réparations non autorisées peuvent provoquer des dangers imprévisibles pour l'utilisateur, dont le fabricant ne peut être tenu responsable. Les réparations doivent uniquement être effectuées par un technicien qualifié. Les composants défectueux doivent être uniquement remplacés par des pièces de rechange d'origine. Seules ces pièces lorsqu'elles sont montées peuvent garantir la sécurité. Débranchez toujours le lave-vaisselle lors de l'entretien (coupez l'alimentation électrique et retirez la prise).

Si le câble de connexion est endommagé, il doit être remplacé par un câble spécial, disponible auprès du fabricant. Pour des raisons de sécurité, il doit être uniquement monté par le service d'assistance ou par un technicien de service autorisé.

DW5500M-02437A-01_FR.indd 7 DW5500M-02437A-00_FR.indd

Consignes de sécurité AVERTISSEMENT

Dans les pays où certaines zones peuvent être infestées par des blattes ou autres vermines, veillez à toujours garder propres l'appareil et ses alentours. Tout dommage provoqué par les blattes ou autres vermines n'est pas couvert par la garantie. Dans le cas d'un défaut ou lors du nettoyage, l'appareil n'est complètement isolé de l'alimentation électrique que lorsque :

celle-ci est coupée à la prise murale et la fiche retirée, ou celle-ci est coupée au niveau du secteur, ou le fusible du secteur est déconnecté, ou bien encore le fusible vissé est retiré (dans les pays ou cela est applicable).

N'apportez à l'appareil aucune autre modification que celles autorisées par le fabricant.

N'ouvrez jamais le carter/corps de l'appareil. Manipuler les connexions ou les composants électriques et les parties mécaniques est très dangereux et peut provoquer des défauts fonctionnels ou une électrocution. Lorsque l'appareil est sous garantie, les réparations doivent uniquement être effectuées par un technicien autorisé par le fabricant. Dans le cas contraire la garantie devient non valide.

Lors de l'installation de l'appareil, assurez-vous de la présence d'un espace suffisant au-dessus, à gauche, à droite et à l'arrière afin d'assurer une ventilation appropriée. S'il n'y a pas suffisamment de place entre l'appareil et l'évier, vous risquez d'endommager l'évier ou de permettre la formation de moisissures. Assurez-vous que le niveau de dureté de l'eau du lave-vaisselle est correct pour votre région. (Reportez-vous à la section « Mode adoucisseur d'eau (Réglage du niveau de dureté de l'eau) » en page 19.)

DW5500M-02437A-01_FR.indd 8 DW5500M-02437A-00_FR.indd

Instruction concernant le label deee

Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) (Applicable aux pays disposant de systèmes de collecte séparés) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets. Pour plus d’informations sur les engagements de Samsung en matière d’environnement et les obligations légales spécifiques à l’appareil (par exemple, la directive REACH ou celles portant sur les DEEE et les batteries), consultez notre page relative au développement durable accessible via Samsung.com. FR REPRISE

En magasin en déchèterie

Cet appareil et ses accessoires OU OU se recyclent Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparaon ou le don de votre appareil !

DW5500M-02437A-01_FR.indd 9 DW5500M-02437A-00_FR.indd

Pièces et caractéristiques

Fonctions du lave-vaisselle Tableau de commande Écran d'affichage

Mode adoucisseur d'eau (Réglage du niveau de dureté de l'eau) Chargement du sel dans l'adoucisseur Utilisation du détergent Utilisation du produit de rinçage Comment utiliser l'option Tablette multifonctions

Pièces et caractéristiques Cette option vous permet de verrouiller les boutons du panneau de commande afin que les enfants ne puissent pas démarrer accidentellement le lave-vaisselle en appuyant sur un bouton. Verrouillage de commande Pour verrouiller ou déverrouiller les boutons du panneau de commande, maintenez les boutons de la fonction Verrouillage de commande simultanément enfoncés pendant trois (3) secondes. Si le voyant Remplissage de produit de rinçage ou Remplissage de sel est allumé, cela signifie que soit le sel soit le liquide de rinçage a besoin d'être réapprovisionné.

Si le voyant « Départ différé » est allumé, cela signifie que vous avez sélectionné l'option « Départ différé ».

Voyant Remplissage de produit de rinçage •

Si le voyant « Remplissage de produit de rinçage » est allumé, cela signifie que le lave-vaisselle a un niveau de liquide de rinçage bas et qu'il nécessite d'être rempli.

Voyant Remplissage de sel • 9

Si le voyant « Remplissage de sel » est allumé, il signifie que le lave-vaisselle manque de sel et qu'il est nécessaire d'en ajouter.

L'écran affiche le temps restant, les codes d'erreur ou l'heure différée. Appuyez sur ce bouton pour programmer l'heure d'un lavage en différé. Il est possible de différer le démarrage du lavage jusqu'à 24 heures Appuyez une fois sur ce bouton pour retarder le démarrage du lavage d'une heure. Pour démarrer un programme, appuyez sur le bouton Start (Démarrage) avant de fermer la porte. *Réinitialiser : pour annuler un programme actuellement en cours et vidanger le lavevaisselle, maintenez le bouton Start (Démarrage) enfoncé pendant trois (3) secondes. Une fois le lave-vaisselle réinitialisé, sélectionnez un cycle et une option, puis appuyez sur le bouton Start (Démarrage) pour redémarrer le lave-vaisselle.

Vous pouvez sélectionner des options (Tablette multifonctions, Demi-charge, Mise en marche, Hygiène) avant de lancer un programme. Pour éviter que le pavé tactile perde de la sensibilité, suivez ces instructions : •

Appuyez bien au centre de chaque touche. Ne poussez pas.

Nettoyez la surface du panneau de commande régulièrement avec un chiffon doux et humide.

Veillez à ne pas appuyez sur plus d'une touche à la fois, sauf en cas de directive contraire.

16_ Pièces et caractéristiques

DW5500M-02437A-01_FR.indd 16 DW5500M-02437A-00_FR.indd

DW60M6050F*/DW60M6051F*/DW60M6040F* DW60M6050U*/DW60M6051U*/DW60M6040U* DW60M6050S*/DW60M6051S*/DW60M6040S* DW60M6031S* DW60M6040

Appuyez sur le bouton Programme pour sélectionner chaque programme.

Éléments très sales y compris les casseroles et poêles

Éléments légèrement à très sales d'utilisation quotidienne, détection automatique de la quantité de salissures.

Éléments d'utilisation quotidienne normalement sales, avec consommations d'énergie et d'eau réduites.

Éléments d'utilisation quotidienne normalement sales, avec une durée de cycle courte.

Peu sale avec une durée de cycle très courte. DW60M6050/DW60M6051/DW60M6031

Éléments délicats peu sales.

Rinçage à l'eau froide pour retirer la saleté avant de lancer un autre programme.

L'écran affiche le temps restant, les codes d'erreur ou l'heure différée.

Si l'indicateur de remplissage du liquide de rinçage ou du sel est allumé, cela signifie que soit le sel soit le liquide de rinçage a besoin d'être réapprovisionné.

Voyant de remplissage de produit de rinçage

Si le voyant de remplissage du liquide de rinçage ou du sel est allumé, cela signifie que soit le sel soit le liquide de rinçage a besoin d'être réapprovisionné. Pour remplir le réservoir de liquide de rinçage, reportez-vous à la section « Quand remplir le réservoir de produit de rinçage » en page 22.

Si le voyant « Remplissage de sel » est allumé, il signifie que le lave-vaisselle manque de sel et qu'il est nécessaire d'en ajouter. Voyant de remplissage de sel Pour remplir le réservoir de sel, reportez-vous à la section « Chargement du sel dans l'adoucisseur » en page 20.

Pièces et caractéristiques _17

DW5500M-02437A-01_FR.indd 17 DW5500M-02437A-00_FR.indd

Pièces et caractéristiques DW60M6050BB/DW60M6040BB /DW60M6031BB DW60M6050/ DW60M6031

Appuyez sur le bouton Programme pour sélectionner chaque programme.

Éléments légèrement à très sales d'utilisation quotidienne, détection automatique de la quantité de salissures.

Éléments d'utilisation quotidienne normalement sales, avec consommations d'énergie et d'eau réduites.

Éléments très sales y compris les casseroles et poêles

Peu sale avec une durée de cycle très courte. DW60M6050/DW60M6051/DW60M6031

Éléments délicats peu sales.

Éléments d'utilisation quotidienne normalement sales, avec une durée de cycle courte.

Rinçage à l'eau froide pour retirer la saleté avant de lancer un autre programme.

Si l'indicateur de remplissage du liquide de rinçage ou du sel est allumé, cela signifie que soit le sel soit le liquide de rinçage a besoin d'être réapprovisionné.

Si le voyant « Remplissage de sel » est allumé, il signifie que le lave-vaisselle manque de sel et qu'il est nécessaire d'en ajouter. Voyant de remplissage de sel Pour remplir le réservoir de sel, reportez-vous à la section « Chargement du sel dans l'adoucisseur » en page 20.

Voyant de remplissage de produit de rinçage

Si le voyant de remplissage du liquide de rinçage ou du sel est allumé, cela signifie que soit le sel soit le liquide de rinçage a besoin d'être réapprovisionné. Pour remplir le réservoir de produit de rinçage, reportez-vous à la section « Remplissage du réservoir de produit de rinçage » en page 22.

Si le voyant « Départ différé » est allumé, cela signifie que vous avez sélectionné l'option « Départ différé ».

Chargement des paniers du lavevaisselle

Chargement du panier supérieur Chargement du panier inférieur Tiges rabattables du panier inférieur Tiroir à couverts (argenterie) Pour laver au lave-vaisselle, les couverts/plats suivants

Allumer l'appareil Changer le programme En fin de cycle de lavage Tableau des programmes de lavage

Nettoyage et entretien

Nettoyage des filtres Nettoyage des bras gicleurs Nettoyage de la porte Entretien de votre lave-vaisselle Protection contre le gel Comment entretenir votre lave-vaisselle ?

Pour vous faciliter la tâche, nous avons placé la pompe de vidange et le système de filtration à l'intérieur de la cuve pour en faciliter l'accès. Le système de filtration est constitué de trois composants : le filtre principal, le pré-filtre et le filtre fin.

Installation du lave-vaisselle

Alimentation en eau et vidange Raccordement des flexibles d'évacuation Placement de l'appareil Utilisation du lave-vaisselle

Installation de votre lave-vaisselle

Lave-vaisselle sous plan de travail, semi-encastré, entièrement encastré

Avant d'appeler le service d'assistance Codes d'erreur

Caractéristiques techniques Dimensions de l'appareil

Dépannage

DW5500M-02437A-01_FR.indd 10 DW5500M-02437A-00_FR.indd

Pièces et caractéristiques

Dureté de l'eau

Consommation de sel (gramme/cycle) 0

1 dH (degré allemand) = 0,178 mmol/l 1 Clark (degré anglais) = 0,143 mmol/l 1 fH (degré français) = 0,1 mmol/l Pour obtenir des informations sur la dureté de votre eau, prenez contact avec votre compagnie des eaux locale qui vous approvisionne.

Adoucisseur d'eau

La dureté de l'eau varie d'un endroit à l'autre. Si de l'eau dure alimente le lave-vaisselle, des dépôts peuvent se former sur votre vaisselle et vos ustensiles. L'appareil est donc équipé d'un adoucisseur d'eau particulier qui utilise un sel spécialement conçu pour éliminer le calcaire et les sels minéraux de l'eau. La régénération se fera durant la phase de séchage, avec 2,0 à 2,5 L d’eau supplémentaires utilisés et 4 à 10 minutes nécessaires pour le cycle. L’énergie consommée peut augmenter, mais pas trop toutefois. [Dépôts sur les ustensiles]

Utilisation du produit de lavage et de l'adoucisseur d'eau _19

DW5500M-02437A-01_FR.indd 19 DW5500M-02437A-00_FR.indd

02 UTILISATION DU PRODUIT DE LAVAGE ET DE L'ADOUCISSEUR D'EAU

Votre lave-vaisselle est conçu pour vous permettre d'ajuster la quantité de sel consommée en fonction de la dureté de l'eau utilisée. Ce mode est destiné à optimiser le niveau de consommation de sel. Pour régler la consommation de sel, procédez comme suit : 1. Allumez l'appareil ; 2. Appuyez sur le bouton Prélavage ou Programme pendant plus de 5 secondes pour lancer l'adoucisseur d'eau en mode Configuration ; ceci, dans les 60 secondes suivant la mise sous tension de l'appareil ; • Appuyez sur le bouton Prélavage ou Programme pour sélectionner le réglage adapté à votre environnement local. Les réglages s'afficheront selon la séquence suivante : H1  H2  H3  H4  H5  H6 ; il est recommandé d'effectuer les ajustements conformément au tableau suivant. * Le réglage d'usine : H3 (EN 50242) 3. Patientez 5 secondes pour rendre effective votre configuration.

Utilisation du produit de lavage et de l'adoucisseur d'eau

Chargement du sel dans l'adoucisseur

Utilisez uniquement du sel conçu spécialement pour les lave-vaisselle. Le réservoir à sel est situé en dessous du panier inférieur et doit être rempli comme suit : ATTENTION •

Utilisez uniquement du sel spécifiquement conçu pour un usage en lave-vaisselle. Tous les autres types de sel nonspécifiquement conçus pour un usage en lave-vaisselle; en particulier le sel de table, détérioreront l'adoucisseur d'eau. En cas de dégâts causés par l'utilisation de sel impropre, le fabricant ne peut appliquer sa garantie et décline toute responsabilité pour les dommages consécutifs. Remplissez de sel uniquement avant de démarrer l'un des programmes de lavage complets. Cela permet une évacuation immédiate des éventuels grains de sel ou résidus d'eau salé qui pourraient subsister au fond de la machine et entraîner sa corrosion. Après le premier cycle de lavage, le voyant du tableau de commande s'éteint.

1. Retirez le panier inférieur puis, dévissez et retirez le bouchon du réservoir de sel.

2. Si vous remplissez le réservoir pour la première fois, remplissez-le d'eau aux 2/3 (environ 1 litre). 3. Positionnez l'entonnoir (fourni) dans l'orifice et versez environ 1,5 kg de sel. Il est normal qu'une petite quantité d'eau s'échappe du réservoir à sel.

4. Resserrez fermement le bouchon.

5. Le voyant indiquant le manque de sel doit s'éteindre après avoir rempli de sel le réservoir. •

Le réservoir de sel doit être rempli lorsque le voyant indiquant le manque de sel s'allume sur le panneau de commande. Bien que le réservoir de sel soit suffisamment rempli, le voyant peut rester allumé jusqu'à complète dissolution du sel. Si, au niveau du panneau de commande, le voyant indiquant le manque de sel n'est pas allumé, vous pouvez juger du moment où remplir à nouveau le réservoir de sel en vous basant sur les cycles que le lave-vaisselle a effectués. Si une quantité importante de sel s'est déversée à l'intérieur du lave-vaisselle, lancez un programme de pré-lavage afin de réduire cet excédent.

20_ Utilisation du produit de lavage et de l'adoucisseur d'eau

DW5500M-02437A-01_FR.indd 20 DW5500M-02437A-00_FR.indd

Utilisation du détergent

Tous les programmes du lave-vaisselle nécessitent la présence de produit de lavage dans le compartiment dédié. Ajoutez la quantité correcte de produit de lavage pour le programme sélectionné afin d'assurer la meilleure performance.

AVERTISSEMENT : N'ingérez pas de produit de lavage pour lave-vaisselle. Évitez de respirer dans les vapeurs. Le produit de lavage pour lave-vaisselle contient des produits chimiques corrosifs et irritants qui peuvent induire les problèmes respiratoires. Si vous avez avalé du produit de lavage ou si vous avez inhalé des vapeurs, consultez immédiatement un médecin. AVERTISSEMENT : Maintenez le produit de lavage pour lave-vaisselle hors de la portée des enfants.

Remplissage du réservoir de produit de lavage 1. Ouvrez le couvercle du réservoir de produit de lavage en poussant le loquet de libération du réservoir. Le couvercle est toujours ouvert à la fin d'un programme de lavage au lave-vaisselle.

2. Ajoutez la quantité recommandée de produit dans le compartiment principal de produit de lavage. 3. Fermez le couvercle en le glissant vers la gauche puis en le pressant vers le bas. Il n'y a aucun bouton séparé spécifique à l'utilisation de produits de lavage en tablette.

4. Pour un meilleur résultat de lavage, notamment si vous avez des éléments très sales, ajoutez une petite quantité (environ 8 g) de produit de lavage sur la porte. Il agira pendant la phase de prélavage.

Utilisation du produit de lavage et de l'adoucisseur d'eau _21

DW5500M-02437A-01_FR.indd 21 DW5500M-02437A-00_FR.indd

02 UTILISATION DU PRODUIT DE LAVAGE ET DE L'ADOUCISSEUR D'EAU

ATTENTION : Utilisez du produit de lavage pour lave-vaisselle uniquement. Le produit de lavage ordinaire produit trop de mousse, ce qui diminue les performances du lave-vaisselle ou provoque son dysfonctionnement.

Utilisation du produit de lavage et de l'adoucisseur d'eau

Utilisation du produit de rinçage

Remplissage du réservoir de produit de rinçage Lorsque le voyant Remplissage de produit de rinçage s'allume sur le panneau de commande, remplissez le réservoir de produit de rinçage. Votre lave-vaisselle est conçu pour être utilisé avec du produit de rinçage sous forme liquide uniquement. En utilisant du produit de rinçage en poudre, vous risquez de boucher l'ouverture du réservoir et de provoquer un dysfonctionnement du lave-vaisselle. Le produit de rinçage améliore la performance de séchage du lave-vaisselle. ATTENTION : Ne versez pas de produit de lavage pour lave-vaisselle dans le compartiment de produit de rinçage. 1. Ouvrez le bouchon du réservoir de produit de rinçage en le tournant en sens antihoraire. Afin d'optimiser les performances de séchage, ajoutez du liquide de rinçage dans les produits de lavage en tablette.

2. Remplissez le réservoir avec du produit de rinçage. Utilisez l'orifice de visualisation lorsque vous remplissez le réservoir de produit de rinçage. ATTENTION : Ne remplissez pas le réservoir au-dessus de l'indicateur de niveau plein. Un excès de produit de rinçage peut déborder au cours du programme de lavage. 3. Réglez le cadran du produit de rinçage sur un chiffre entre 1 et 6. Plus le chiffre est élevé, plus le lave-vaisselle utilisera de produit. Si vous ne parvenez pas à tourner facilement le cadran du produit de rinçage, essayez avec une pièce de monnaie. 4. Fermez le bouchon du réservoir de produit de rinçage en le tournant en sens horaire.

22_ Utilisation du produit de lavage et de l'adoucisseur d'eau

DW5500M-02437A-01_FR.indd 22 DW5500M-02437A-00_FR.indd

Comment utiliser l'option tablette multifonctions

Votre lave-vaisselle dispose d'une option Tablette multifonctions, qui ne nécessite ni sel ni liquide de rinçage mais une tablette 3 en 1. Cette option fonctionne uniquement en programme Intensif ou Éco.

1. Placez la tablette Tablette multifonctions dans le compartiment et sélectionnez ensuite l'option Tablette multifonctions. 2. Repoussez le couvercle et appuyez dessus jusqu'à ce qu'il s'enclenche et se ferme. Lorsque vous utilisez des produits de lavage à combinaison compacts Tablette multifonctions, assurez-vous que le couvercle peut être correctement fermé. ATTENTION : Conservez tous les produits de lavage dans un endroit sûr hors de portée des enfants. Ajoutez toujours le produit de lavage dans le réservoir juste avant le démarrage du lave-vaisselle.

Utilisation du produit de lavage et de l'adoucisseur d'eau _23

DW5500M-02437A-01_FR.indd 23 DW5500M-02437A-00_FR.indd

02 UTILISATION DU PRODUIT DE LAVAGE ET DE L'ADOUCISSEUR D'EAU

Le réglage Tablette multifonctions est réservé à une utilisation avec des tablettes Tablette multifonctions. Si vous utilisez une tablette Tablette multifonctions sans sélectionner cette option, l'appareil n'atteindra pas son meilleur niveau de performance.

Chargement des paniers du lave-vaissel e Pour un fonctionnement optimal du lave-vaisselle, respectez ces consignes de chargement. Les caractéristiques et l'apparence des paniers principaux et des paniers à couverts peuvent être différents de ceux de votre modèle. Attention avant ou après le chargement des paniers du lave-vaisselle Retirez de la vaisselle tout reste important de nourriture. Il n'est pas nécessaire de rincer la vaisselle sous l'eau courante. Placez les éléments dans le lave-vaisselle selon l'ordre suivant : 1. Les articles de type tasses, verres, casseroles/poêles, etc. doivent être chargés renversés. 2. Les objets courbes, ou ceux possédant des évidements, doivent être inclinés de sorte que l'eau puisse s'écouler. 3. Les éléments sont empilés en toute sécurité et ne peuvent pas basculer. 4. Ils n'empêchent pas les bras gicleurs de tourner durant le processus de lavage. Les très petits objets ne doivent pas être lavés en lave-vaisselle dans la mesure où ils peuvent facilement tomber des paniers. Retrait de la vaisselle Pour éviter que de l'eau ne goutte du panier supérieur sur le panier inférieur, nous vous recommandons de vider d'abord le panier inférieur puis le panier supérieur.

Chargement du panier supérieur

Le panier supérieur est conçu pour contenir de la vaisselle plus fragile et plus légère, tels que les verres, les tasses à café ou à thé et les soucoupes, les petits bols et les plats peu profonds (tant qu'ils ne sont pas trop sales). Positionnez les plats et les ustensiles de manière à ce qu'ils ne soient pas déplacés sous l'action du jet d'eau. Placez toujours les verres, les tasses et les bols à l'envers.

Intérieur

DW60M6050 DW60M6051 DW60M6031 (14 couverts)

24_ Chargement des paniers du lave-vaisselle

DW5500M-02437A-01_FR.indd 24 DW5500M-02437A-00_FR.indd

Ajustement du panier supérieur La hauteur du panier supérieur peut être réglée afin de ménager plus d'espace pour les articles et ustensiles de grande taille situés aussi bien dans le panier supérieur que dans celui inférieur.

ATTENTION : Nous vous conseillons de régler la hauteur du panier supérieur avant d'y charger la vaisselle. Dans le cas contraire, vous risquez d'endommager cette dernière.

Chargement des paniers du lave-vaisselle _25

DW5500M-02437A-01_FR.indd 25 DW5500M-02437A-00_FR.indd

Chargement du panier inférieur

Nous vous recommandons de placer les éléments encombrants qui sont les plus difficiles à nettoyer dans le panier inférieur : casseroles, poêles, couvercles, vaisselle de table ou saladiers, comme indiqué sur la figure de droite. Il est préférable de placer les plats et les couvercles sur le côté des paniers afin d'éviter de bloquer la rotation du bras gicleur supérieur. Les casseroles et récipients, etc. doivent toujours être placés à l'envers. Les casseroles profondes doivent être inclinées pour permettre à l'eau de s'écouler. La grille inférieure présente des rangées de tiges rabattables permettant à des casseroles ou des poêles volumineuses ou plus nombreuses d'être chargées.

DW60M6050 DW60M6051 DW60M6031 (14 couverts)

Les objets longs, couverts de service, couverts à salade et gros couteaux, doivent être placés sur la grille de sorte qu'ils n'entravent pas la rotation des bras gicleurs.

Tiges rabattables du panier inférieur

Pour un meilleur chargement des casseroles et des poêles, les tiges peuvent être rabattues et/ou retirées comme indiqué sur l'illustration ci-dessous.

DW60M6050 DW60M6051 DW60M6031

DW60M6050 DW60M6051 DW60M6040 DW60M6031

26_ Chargement des paniers du lave-vaisselle

DW5500M-02437A-00_FR.indd 1 26

Tiroir à couverts (argenterie)

L'argenterie doit être placée dans le panier à couverts, les manches vers le bas. Les cuillères doivent être placées individuellement dans les emplacements appropriés. Les longs ustensiles doivent en particulier être placés à l'horizontal à l'avant du panier supérieur.

Chargement des paniers du lave-vaisselle

DW60M6050**/DW60M6051**/DW60M6031** 3 6 5 2 2 1 1 2 2 6

Ne laissez jamais un couvert dépasser par le bas. Placez toujours les ustensiles pointus la pointe vers le bas !

Chargement des paniers du lave-vaisselle _27

DW5500M-02437A-01_FR.indd 27 DW5500M-02437A-00_FR.indd

Chargement des paniers du lave-vaissel e DW60M6040**

Ne laissez jamais un couvert dépasser par le bas. Placez toujours les ustensiles pointus la pointe vers le bas !

28_ Chargement des paniers du lave-vaisselle

DW5500M-02437A-01_FR.indd 28 DW5500M-02437A-00_FR.indd

Allumer l'appareil

Commencer un cycle de lavage 1. Ouvrez le panier inférieur et supérieur en le tirant vers vous, chargez la vaisselle et repoussez-les pour les fermer. Il est recommandé de charger d'abord le panier inférieur, puis le panier supérieur (reportez-vous à la section intitulée « Chargement des paniers du lave-vaisselle »). 2. Versez du produit de lavage (reportez-vous à la section intitulée « Utilisation du produit de lavage et de l'adoucisseur d'eau »). 3. Insérez la fiche dans la prise murale. L'alimentation est en 220-240 V~, 50 Hz, la spécification de la prise est 10 A 250 VCA. Vérifiez que l'alimentation en eau est réglée sur la pression appropriée. 4. Fermez la porte, appuyez sur le bouton Power (Marche/Arrêt) pour allumer le lave-vaisselle. Vous pouvez entendre un « clic » lorsque la porte est bien fermée. Une fois le lavage terminé, vous pouvez désactiver le commutateur en appuyant sur le bouton Power (Marche/Arrêt).

Changer le programme

Introduction : 1. Un cycle en cours peut être modifié seulement s'il n'y a pas longtemps qu'il a commencé. Dans le cas contraire, le produit de lavage peut avoir déjà été libéré, et l'appareil peut avoir déjà vidangé l'eau de lavage. Si c'est le cas, le réservoir de produit de lavage doit être rempli (reportez-vous à la section intitulée « Remplissage du réservoir de produit de lavage »). 2. Appuyez sur le bouton Power (Marche/Arrêt) ou Réinitialiser pendant 3 secondes pour annuler le programme, puis activez-le de nouveau pour pouvoir modifier le programme avec le réglage de programme souhaité. Si vous ouvrez la porte pendant un programme de lavage, le lave-vaisselle se met en pause. La lumière du programme cesse de clignoter et le signal sonore est émis toutes les minutes jusqu'à ce que vous fermiez la porte. Après avoir fermé la porte, le lavevaisselle reprend automatiquement le fonctionnement après 3 secondes. Si la fonction mémoire de votre modèle ne fonctionne pas, le lave-vaisselle finit le programme sélectionné après la coupure d'alimentation.

Ajouter de la vaisselle Un couvert oublié peut être ajouté à tout moment tant que le réservoir du produit de lavage ne s'est pas ouvert. 1. Ouvrez la porte un peu pour arrêter le lavage. 2. Une fois que les bras gicleurs ont cessé de fonctionner, vous pouvez complètement ouvrir la porte. 3. Ajoutez la vaisselle oubliée. 4. Fermez la porte ; le lave-vaisselle se met en marche après dix secondes. AVERTISSEMENT : Il est dangereux d'ouvrir la porte pendant le cycle de lavage car l'eau chaude risque de gravement vous brûler. Si la porte est ouverte en cours de fonctionnement, un mécanisme de sécurité s'enclenche et arrête le programme.

DW5500M-02437A-01_FR.indd 30 DW5500M-02437A-00_FR.indd

En fin de cycle de lavage

Ouvrez la porte avec précaution. De la vapeur brûlante peut s'échapper lorsque la porte est ouverte ! • • •

La vaisselle chaude est sensible aux coups. Vous devez laisser refroidir la vaisselle pendant environ 15 minutes avant de la retirer de l'appareil. Ouvrez la porte du lave-vaisselle, laissez-la et patientez quelques minutes avant de retirer la vaisselle. Ainsi, la vaisselle sera moins chaude et plus sèche. Videz le lave-vaisselle.

Il est normal que le lave-vaisselle soit humide à l'intérieur. Videz d'abord le panier inférieur puis le panier supérieur. Vous éviterez ainsi de faire goutter l'eau résiduelle du panier supérieur dans le panier inférieur.

Programmes de lavage

Le signal sonore du lave-vaisselle est brièvement émis, puis s'arrête à la fin du cycle de lavage. Le programme est terminé seulement lorsque « 0 » apparaît à l'écran. 1. Éteignez le lave-vaisselle en appuyant sur le bouton Power (Marche/Arrêt).
