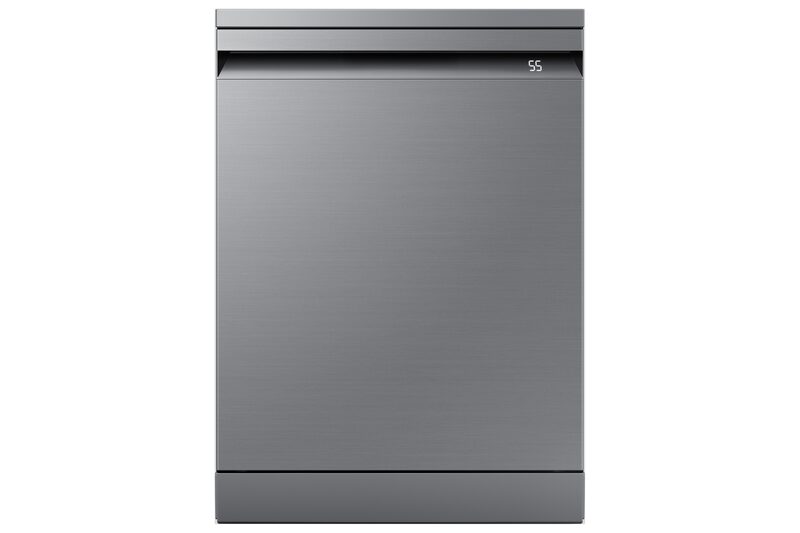

Mode d'emploi lave-vaisselle Samsung DW60BG750FSLET

Ce que vous devez savoir sur les consignes de sécurité Symboles importants de sécurité Instructions concernant le label DEEE Règles de sécurité importantes Consignes lors de l'utilisation de votre lave-vaisselle Consignes concernant la protection des enfants Consignes d'installation de votre lave-vaisselle

Pièces incluses Exigences d'installation Installation encastrable sous l'évier (pour le modèle non encastrable) Installation étape par étape Dimension d'encastrement Plinthe Plaque de protection (modèles applicables uniquement) SmartThings (modèles applicables uniquement) Annonce de logiciel open source

12 16 18 19 20 29 31 32 35

Vue d'ensemble du lave-vaisselle Éléments non adaptés au lave-vaisselle Utilisation de base des paniers Compartiment à détergent Réservoir de produit de rinçage Réservoir de sel Réglages Réglages (sauf les modèles DW60BB89*)

Panneau de commande (pour les modèles DW60BB89*) Panneau de commande (sauf les modèles DW60BB89*) Description des cycles Étapes simples pour commencer

Nettoyage Nettoyage de la pompe de vidange Entretien sur le long terme

Europe_DW8700B_WEB_DW0001_French.indd 2

Points de contrôle Codes d'erreur

Transport/déplacement Protection contre le gel Mise au rebut du lave-vaisselle et préservation de l'environnement Conseils pour économiser de l'électricité et de l'eau Informations EPREL Caractéristiques techniques

Europe_DW8700B_WEB_DW0001_French.indd 3

Consignes de sécurité Félicitations pour l'acquisition de votre nouveau lave-vaisselle Samsung. Ce manuel contient des informations importantes concernant l'installation, l'utilisation et l'entretien de votre appareil. Veuillez le lire attentivement afin de profiter pleinement des nombreux avantages et fonctions qu'offre votre lave-vaisselle.

Ce que vous devez savoir sur les consignes de sécurité Consignes de sécurité

Veuillez lire attentivement ce manuel pour vous assurer d'utiliser efficacement et en sécurité les fonctions importantes de votre nouvel appareil et conservez-le en lieu sûr à proximité de l'appareil afin de pouvoir vous y reporter ultérieurement. Utilisez cet appareil uniquement pour l'usage auquel il est destiné (tel que décrit dans ce manuel). Les avertissements et les consignes de sécurité importantes contenus dans ce manuel ne sont pas exhaustifs. Il est de votre responsabilité de faire appel à votre bon sens et de faire preuve de prudence et de minutie lors de l'installation, de l'entretien et de l'utilisation du lave-vaisselle. Ces consignes d'utilisation couvrant plusieurs modèles, les caractéristiques de votre lave-vaisselle peuvent différer légèrement de celles décrites dans ce manuel et certains symboles d'avertissement peuvent ne pas s'appliquer. Pour toute question ou inquiétude, contactez votre centre de dépannage le plus proche ou recherchez de l'aide et des informations en ligne sur www.samsung.com.

Symboles importants de sécurité Signification des icônes et des symboles utilisés dans ce manuel : AVERTISSEMENT Les situations ou manipulations dangereuses pouvant entraîner de graves blessures, la mort ou des dommages matériels. ATTENTION Situations ou manipulations dangereuses pouvant entraîner des blessures ou des dommages matériels. Lisez les instructions REMARQUE Indique la présence d'un risque de blessure ou de dommage matériel. Ces symboles d'avertissement visent à éviter que vous ou quelqu'un de votre entourage ne se blesse. Veuillez vous y conformer. Conservez ces instructions en lieu sûr et assurez-vous que les nouveaux utilisateurs sont familiers avec le contenu. Transmettez-les à tout nouveau propriétaire.

Europe_DW8700B_WEB_DW0001_French.indd 4

Instructions concernant le label DEEE

Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) (Applicable aux pays disposant de systèmes de collecte séparés) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets. Pour plus d'informations sur les engagements de Samsung en matière d'environnement et les obligations légales spécifiques à l'appareil (par ex. REACH), consultez notre page relative au développement durable sur www.samsung.com. FR REPRISE

Cet appareil et ses accessoires OU OU se recyclent Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparaon ou le don de votre appareil !

Europe_DW8700B_WEB_DW0001_French.indd 5

Consignes de sécurité Règles de sécurité importantes

Afin de réduire les risques d'incendie, d'électrocution ou de blessures lors de l'utilisation de l'appareil, respectez les règles de sécurité de base suivantes :

personnes (y compris des enfants) inexpérimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites, sauf si celles-ci sont sous la surveillance ou ont reçu les instructions d'utilisation appropriées de la personne responsable de leur sécurité. 2. Pour une utilisation en Europe : Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, si elles sont sous surveillance ou si elles ont reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et comprennent les dangers impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.

pour veiller à ce qu'ils ne jouent pas avec l'appareil. 4. Si le cordon d'alimentation de l'appareil est endommagé, il devra être remplacé par le fabricant, son réparateur agréé ou par toute personne qualifiée afin d'éviter tout danger. 5. Les jeux de flexibles neufs fournis avec l'appareil doivent être installés et les anciens ne doivent pas être réutilisés. 6

Europe_DW8700B_WEB_DW0001_French.indd 6

ventilation à leur base, ces orifices ne doivent pas être obstrués par un tapis. Consignes de sécurité

disjoncteur thermique par inadvertance, cet appareil ne doit pas être alimenté via un dispositif de commutation externe, tel qu'une minuterie, ni être connecté à un circuit qui est régulièrement mis sous et hors tension par le fournisseur d'électricité.

doivent être chargés dans le panier pointes vers le bas, ou placés à l'horizontale. Cet appareil est uniquement destiné à une utilisation domestique ou similaire, par exemple : • espace cuisine réservé au personnel de magasins, bureaux ou autres environnements professionnels ; • fermes ; • par les clients d'hôtels, motels et autres lieux résidentiels ; • lieux de type « chambres d'hôtes ».

Europe_DW8700B_WEB_DW0001_French.indd 7

Consignes de sécurité Consignes lors de l'utilisation de votre lave-vaisselle

Ce lave-vaisselle n'est pas conçu pour un usage commercial. Il est destiné à un usage domestique ou similaire dans un environnement résidentiel pu professionnel tel que : • Magasins • Bureaux et salles d'exposition et par les résidents dans des établissements tel que : • Hôtels et pensions de famille. Il doit être uniquement utilisé comme appareil tel que spécifié dans ce manuel d'utilisation, pour nettoyer la vaisselle et les couverts. Tout autre usage n'est pas pris en charge par le fabricant et peut se révéler dangereux. Le fabricant ne peut être tenu responsable des dommages résultant d'une utilisation, d'un fonctionnement ou d'une installation incorrect(e). N'utilisez pas de solvants dans le lave-vaisselle. Risque d'explosion. N'inhalez ni n'ingérez jamais de détergent pour lave-vaisselle. Les détergents pour lave-vaisselle contiennent des ingrédients irritants et corrosifs susceptibles de provoquer des brûlures dans le nez, la bouche et la gorge en cas d'ingestion, voire une asphyxie. Consultez immédiatement un médecin si vous avez avalé ou inhalé du détergent. Évitez de laisser la porte de l'appareil ouverte si cela n'est pas nécessaire afin d'éviter de trébucher dessus. Ne vous asseyez pas et ne prenez jamais appui sur la porte ouverte. Le lave-vaisselle pourrait basculer et être endommagé, et vous pourriez être blessé. N'utilisez que des détergents et produits de rinçage formulés pour les lave-vaisselle. N'utilisez pas de liquide-vaisselle. N'utilisez pas d'agent de nettoyage acide et fort. Ne remplissez pas le réservoir de produit de rinçage avec de la poudre ou du détergent liquide. Le réservoir serait gravement endommagé. Le remplissage accidentel du réservoir de sel avec du détergent pour lave-vaisselle liquide ou en poudre endommagera l'adoucisseur d'eau. Assurez-vous d'utiliser le paquet de sel pour lave-vaisselle recommandé avant de remplir le réservoir de sel. Utilisez uniquement du sel régénérant à gros grain spécial lave-vaisselle : les autres typ

Europe_DW8700B_WEB_DW0001_French.indd 8

Sur les modèles équipés de la fonction Départ différé, assurez-vous que le réservoir est sec avant d'ajouter du détergent. Essuyez-le si nécessaire. Le détergent peut s'agglomérer s'il est versé dans un réservoir humide et peut ne pas être complètement dispersé. • Faites toujours attention lors de l'utilisation de la télécommande. Vous vous exposez à des risques de sécurité pendant l'utilisation. De plus, des soucis liés à l'utilisation peut également survenir en raison de problèmes de connectivité Internet ou de paramètres incorrects. • Veuillez ne pas utiliser l'appareil en présence d'êtres vivants (comme une personne ou un animal) ou d'éléments susceptibles de provoquer une fuite d'eau ou une explosion.

Consignes concernant la protection des enfants Cet appareil n'est pas un jouet ! Pour éviter le risque de blessure, gardez les enfants éloignés et ne leur permettez pas de jouer dans ou autour du lave-vaisselle ni d'utiliser les commandes. Ils ne comprendront pas les dangers potentiels que représente l'appareil. Ils doivent être surveillés pendant que vous travaillez dans la cuisine. Les enfants courent également le risque de s'enfermer eux-mêmes en jouant dans le lave-vaisselle. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance. Les enfants plus âgés peuvent utiliser le lave-vaisselle uniquement lorsque son fonctionnement leur a été clairement expliqué et qu'ils sont capables de l'utiliser en toute sécurité, parce qu'au fait des dangers encourus suite à une mauvaise utilisation.

Les détergents pour lave-vaisselle contiennent des ingrédients irritants et corrosifs susceptibles de provoquer des brûlures au niveau du nez, de la bouche et de la gorge en cas d'ingestion, voire une asphyxie. Les enfants ne doivent pas s'approcher du lave-vaisselle lorsqu'il est ouvert. Il peut subsister du détergent dans le compartiment. Consultez immédiatement un médecin si votre enfant a ingéré ou inhalé du détergent.

Consignes d'installation de votre lave-vaisselle Avant d'installer l'appareil, vérifiez l'absence de dommages externes visibles. En aucune circonstance vous devez utiliser un appareil endommagé. Un appareil endommagé peut être dangereux. Le lave-vaisselle doit être branché uniquement à une prise d'alimentation électrique connectée correctement. La prise électrique doit être facilement accessible lorsque le lave-vaisselle est installé afin de pouvoir débrancher ce dernier de l'alimentation électrique à tout moment. (Reportez-vous à la section « Vue d'ensemble du lave-vaisselle » en page 36.) Le lave-vaisselle ne doit pas être installé devant une prise électrique afin d'éviter tout risque de surchauffe ou d'incendie si le lave-vaisselle venait à être poussé dessus. Une fois l'installation terminée, vérifiez si la fiche d'alimentation n'est pas pliée ou endommagée.

Europe_DW8700B_WEB_DW0001_French.indd 9

Consignes de sécurité Le lave-vaisselle ne doit pas être installé sous une table de cuisson. Les températures rayonnantes élevées qui sont parfois générées par une table de cuisson peuvent endommager le lave-vaisselle. Pour la même raison, il ne doit pas être installé à proximité de foyers ouverts ou autres appareils qui diffusent de la chaleur, tels que des radiateurs etc. Consignes de sécurité

Ne raccordez pas le lave-vaisselle à la prise murale tant qu'il n'a pas été complètement installé et que tous les réglages des ressorts de la porte ne sont pas effectués. Avant de raccorder l'appareil, vérifiez que les données de connexion figurant sur la plaque signalétique (tension et puissance connectée) correspondent à celles de la prise murale. En cas de doute, consultez un électricien qualifié. La sécurité électrique de cet appareil ne peut être garantie que lorsque la continuité est établie entre l'appareil lui-même et un système de mise à la terre efficace. Il est très important que les exigences en matière de sécurité de base soient respectées et régulièrement testées. En cas de doute concernant le système électrique du lieu d'installation, ce système doit être vérifié par un électricien qualifié. Le fabricant ne peut être tenu responsable des conséquences d'une mise à la terre non appropriée (une électrocution par exemple). Ne branchez pas le câble de mise à la terre sur des canalisations ou des conduites de gaz ou d'eau chaude. Des conducteurs de mise à la terre mal connectés peuvent causer une électrocution. Ne connectez pas l'appareil à la prise murale en utilisant une multiprise ou une rallonge. Ceci ne garantit pas la sécurité requise de l'appareil (danger de surchauffe par exemple). Cet appareil peut être placé dans des installations mobiles telles que des bateaux uniquement si une évaluation des risques de l'installation a été effectuée par un ingénieur convenablement qualifié. Le corps en plastique du raccordement d'eau contient un composant électrique. Le corps ne doit pas être immergé dans l'eau. Le flexible de l'Aqua-Stop contient des fils électriques. Ne coupez jamais le flexible d'arrivée d'eau, même s'il est trop long. L'installation, l'entretien et les réparations doivent être uniquement effectués par une personne qualifiée et compétente dans le strict respect des réglementations de sécurité locales et nationales en vigueur. Les réparations

Europe_DW8700B_WEB_DW0001_French.indd 10

Les composants défectueux doivent être uniquement remplacés par des pièces de rechange d'origine. Seules ces pièces lorsqu'elles sont montées peuvent garantir la sécurité de l'appareil. Mettez toujours le lave-vaisselle hors tension lors de l'entretien (coupez l'alimentation électrique et débranchez-le de la prise). Consignes de sécurité

Si le câble de connexion est endommagé, il doit être remplacé par un câble spécial, disponible auprès du fabricant. Pour des raisons de sécurité, il doit être uniquement monté par le service de dépannage ou par un technicien de service autorisé. Dans les pays où certaines zones peuvent être infestées par des blattes ou autres vermines, veillez à toujours garder l'appareil et ses alentours dans un bon état de propreté. Tout dommage provoqué par les blattes ou autres vermines n'est pas couvert par la garantie. Dans le cas d'un défaut ou lors du nettoyage, l'appareil n'est complètement isolé de l'alimentation électrique que lorsque : • celle-ci est coupée à la prise murale et la fiche retirée, ou • celle-ci est coupée au niveau du secteur, ou • le fusible du secteur est déconnecté, ou bien encore • le fusible vissé est retiré (dans les pays où cela est applicable). N'apportez à l'appareil aucune autre modification que celles autorisées par le fabricant. N'ouvrez jamais le carter/corps de l'appareil. Manipuler les connexions ou les composants électriques et les parties mécaniques est très dangereux et peut provoquer des défauts fonctionnels ou une électrocution. Lorsque l'appareil est sous garantie, les réparations doivent uniquement être effectuées par un technicien de service autorisé par le fabricant. Dans le cas contraire la garantie devient non valide. Lors de l'installation de l'appareil, assurez-vous de la présence d'un espace suffisant au-dessus, à gauche, à droite et à l'arrière de l'appareil afin d'assurer une ventilation appropriée. S'il n'y a pas suffisamment de place entre l'appareil et l'évier, vous risquez d'endommager l'évier ou de permettre la formation de moisissures. Assurez-vous que le niveau de dureté de l'eau du lave-vaisselle est correct pour votre région. (Reportezvous à la section « Réservoir de sel » en page 45.) Veuillez consulter le site www.samsung.com/support pour plus d'informations sur le matériel et la réparation.

Europe_DW8700B_WEB_DW0001_French.indd 11

Installation Pièces incluses Assurez-vous que toutes les pièces sont présentes dans l'emballage de l'appareil. Si vous avez une question concernant le lave-vaisselle ou les pièces, contactez un centre d'assistance clientèle Samsung local ou le magasin où vous avez acheté l'appareil. Le lave-vaisselle peut avoir une apparence différente en fonction du modèle et du pays. ATTENTION Après déballage du lave-vaisselle, tenez les emballages hors de portée des enfants pour des raisons de sécurité. Installation

Kit d'installation (fourni) Modèles FBI (complètement encastrables, DW60B*8**B** / DW60B*7**B**)

Fixations du panneau personnalisé (x2)

Équerres de la plaque de protection (x2)

Bouchons en plastique (x4)

Clapet antiretour (Modèles applicables uniquement)

Europe_DW8700B_WEB_DW0001_French.indd 12

Modèles FBI (complètement encastrables, coulissants, DW60B*8**I**)

Fixations du panneau personnalisé - Haut (x2)

Fixations du panneau personnalisé - Bas (x2)

Équerres de la plaque de protection (x2)

Bouchons en plastique (x4)

Clapet antiretour (Modèles applicables uniquement)

Modèles SBI (semi-encastrables, DW60B*7**S**)

Fixations du panneau personnalisé (x2)

Jupe en caoutchouc (Modèles applicables uniquement)

Bouchons en plastique (x4)

Équerres de la plaque de protection (x2)

Clapet antiretour (Modèles applicables uniquement) Français

Europe_DW8700B_WEB_DW0001_French.indd 13

Installation Modèles BU (sous plan de travail, DW60B*8**U** / DW60BG7**U**)

installez le lave-vaisselle sous l'évier.

Europe_DW8700B_WEB_DW0001_French.indd 18

Installation étape par étape La procédure d'installation peut différer selon les modèles.

ÉTAPE 1 Choisir un emplacement

Choisissez un emplacement répondant aux conditions suivantes. • Le sol de la pièce choisie doit pouvoir supporter le poids du lave-vaisselle. • Choisissez un endroit situé près d'un évier, à proximité d'une arrivée d'eau, d'un système d'évacuation et d'une prise électrique. • Vous devez pouvoir charger la vaisselle facilement. • Choisissez un emplacement qui vous permette d'ouvrir facilement la porte du lave-vaisselle et assurez-vous qu'il y ait un espace suffisant entre l'appareil et les parois du meuble. • La paroi arrière ne doit pas être obstruée. Installation dans un nouvel emplacement Si vous installez le lave-vaisselle à un autre endroit, suivez ces instructions avant d'installer le lave-vaisselle.

surélevée par rapport au sol de la cuisine et se trouve plus haute que les raccordements du lave-vaisselle, effectuez un trou dans la base à l'intérieur du meuble et sur le côté de ce dernier (B).

Si vous remplacez un vieux lave-vaisselle, vérifiez que les raccordements existants sont compatibles avec le nouveau lave-vaisselle et remplacez-les si nécessaire. Effectuez un trou du côté opposé du meuble si nécessaire selon l'emplacement de la prise électrique.

Europe_DW8700B_WEB_DW0001_French.indd 19

Installation Dimension d'encastrement Il se peut qu'il y ait une différence en fonction du modèle. * 600

815 ~ 860** mm 820 ~ 865*** mm

552 pour le modèle complètement encastrable 895 pour le modèle à porte coulissante 900 pour le modèle à porte coulissante

REMARQUE (pour un modèle non encastrable) Vérifiez si la distance entre le sol et le dessous du plan de travail est supérieure à 860 mm. Si tel est le cas, insérez le sous-pied inclus dans le kit d'installation. Pour plus de détails, reportez-vous à la section suivante. Si la distance est inférieure à 860 mm, passez à l'ÉTAPE 2.

Europe_DW8700B_WEB_DW0001_French.indd 20

ÉTAPE 2 Vérification de l'arrivée d'eau • • •

La pression de l'arrivée d'eau doit être comprise entre 0,05 et 0,8 MPa. Assurez-vous que la température de l'eau ne dépasse pas 60 °C. Une eau dépassant 60 °C peut entraîner un dysfonctionnement du lave-vaisselle. Assurez-vous d'avoir fermé la vanne d'arrivée d'eau avant de raccorder le tuyau d'arrivée d'eau au lave-vaisselle.

ÉTAPE 3 Disposer les tuyaux Installation

1. Nettoyez le dessous du plan de travail.

d'eau et le tuyau d'évacuation dans le trou de l'évier. ATTENTION • •

Veillez à ne pas nouer ou marcher sur la fiche d'alimentation ou les tuyaux. Ne retirez pas le papier marron présent au dos du lave-vaisselle. Le papier sert à garder la face arrière qui sera contre le mur dans un bon état de propreté.

Europe_DW8700B_WEB_DW0001_French.indd 21

Installation ÉTAPE 4 Installation du panneau personnalisé Modèles BU (sur mesure, DW60BB8*****)

personnalisé à l'avant, au bas de la porte. Assurez-vous que les nervures du panneau entrent dans les trous correspondants (6 au total) de la porte. Installation

personnalisé à deux mains, appuyez uniformément sur le panneau du bas vers le haut pour bien l'insérer dans le lave-vaisselle.

Europe_DW8700B_WEB_DW0001_French.indd 22

en place, appuyez au centre et en haut du panneau personnalisé pour le fixer en haut de la porte. REMARQUE • •

Assurez-vous que le panneau personnalisé s'intègre correctement au lave-vaisselle. Si l'espace entre le lave-vaisselle et le panneau personnalisé est inférieur à 2 mm, l'installation est correcte. Pour 2 mm ou plus, retirez le panneau personnalisé et réessayez.

chaque) inclus dans l'emballage de l'appareil. 5. Serrez les vis de chaque côté du lavevaisselle. REMARQUE Lorsque vous serrez les vis de chaque côté, vérifiez l'espace entre chaque côté car la porte personnalisée est susceptible de pencher d'un côté ou de l'autre.

6. Insérez les bouchons de chaque côté. Assurezvous que la nervure du bouchon entre dans le trou du lave-vaisselle dans le bon sens.

Europe_DW8700B_WEB_DW0001_French.indd 23

ÉTAPE 5 Mettre le lave-vaisselle de niveau Pour les modèles encastrables Vous pouvez ajuster la hauteur du lave-vaisselle pour le mettre de niveau. Veuillez noter que dans ces étapes, le lave-vaisselle n'est actuellement inséré qu'à moitié. 1. Utilisez le niveau pour vérifier si le lavevaisselle est de niveau.

clé de 22 mm. • Pour abaisser le lave-vaisselle, tournez le pied dans le sens anti-horaire. • Pour relever le lave-vaisselle, tournez le pied dans le sens horaire.

tournevis Torx T20 sous le lave-vaisselle, au centre. • Pour abaisser le lave-vaisselle, tournez le tournevis dans le sens horaire. • Pour relever le lave-vaisselle, tournez le tournevis dans le sens anti-horaire.

porte s'ouvre et se ferme correctement.

Europe_DW8700B_WEB_DW0001_French.indd 24

Pour les modèles non encastrables Vous pouvez régler la hauteur du lave-vaisselle jusqu'à 45 mm à l'aide des pieds de mise à niveau.

à laisser un écart d'au moins 4 mm entre le haut du lave-vaisselle et le bas de l'évier.

ATTENTION Ne fixez pas le cordon d'alimentation du lave-vaisselle à l'aide d'un collier de serrage en métal.

Europe_DW8700B_WEB_DW0001_French.indd 25

Installation ÉTAPE 6 Fixation de la garniture 1. Ouvrez la porte à moitié.

garniture. Puis, insérez la garniture dans la rainure située dans la partie inférieure du lave-vaisselle.

Europe_DW8700B_WEB_DW0001_French.indd 26

ÉTAPE 7 Stabiliser le lave-vaisselle Vous pouvez percer les trous latéraux pour fixer le lave-vaisselle aux parois latérales du meuble.

Aux parois latérales ATTENTION Si le bouchon en plastique n'est pas fixé, cela peut entraîner une fuite d'eau puis causer un incendie ou une électrocution. Installation

robinet d'eau tant que l'installation n'est pas terminée.

ÉTAPE 8 Raccorder le tuyau d'évacuation 1. Détachez le porte-tuyau du lave-vaisselle, puis coupez la partie saillante du porte-tuyau comme indiqué.

Europe_DW8700B_WEB_DW0001_French.indd 27

3. Insérez le tuyau d'évacuation dans le portetuyau de sorte que le tuyau d'évacuation soit placé entre 30 et 80 cm de la partie inférieure.

Installez correctement le système d'évacuation de sorte que le tuyau d'évacuation ne ressorte pas de la sortie d'évacuation pendant le processus de vidange. Assurez-vous que le tuyau d'évacuation, le tuyau d'arrivée d'eau et le cordon d'alimentation ne sont pas emmêlés ou pliés.

ÉTAPE 9 Vérification finale 1. 2. 3. 4. 5.

Retirez la mousse, l'emballage papier et les pièces inutiles de l'intérieur du lave-vaisselle. Allumez le disjoncteur. Ouvrez ensuite la vanne d'arrivée d'eau pour alimenter le lave-vaisselle en eau. Branchez le lave-vaisselle puis allumez-le. Ensuite, sélectionnez et lancez le cycle Express. Assurez-vous que le lave-vaisselle s'allume normalement et qu'il n'y a aucune fuite d'eau pendant son fonctionnement. Vérifiez l'absence de fuites au niveau des deux extrémités du tuyau d'arrivée d'eau et du raccordement du tuyau d'évacuation.

Europe_DW8700B_WEB_DW0001_French.indd 28

Plinthe Vous pouvez fixer la plinthe selon le modèle et les conditions d'installation.

Plinthe 1. Placez la plinthe au-dessous du lave-vaisselle.

ligne de référence sur la plinthe à l'endroit où elle entre en contact avec la porte. Installation

plinthe à l'aide d'une scie.

4. Fixez la plinthe au-dessous du lave-vaisselle. Vérifiez que la plinthe n'entre pas en contact avec la porte du lave-vaisselle.

Europe_DW8700B_WEB_DW0001_French.indd 29

Installation Plinthe prédécoupée (sauf pour un modèle non encastrable)

lave-vaisselle. Tournez-les pour les mettre en position. • Reportez-vous à l'illustration sur la gauche pour connaître le bon ordre de fixation et le bon emplacement des équerres.

les équerres, puis serrez les vis pour fixer la plinthe en place. Reportez-vous à l'illustration sur la gauche et assurez-vous que les équerres sont positionnées au bon endroit. ATTENTION Vérifiez que la plinthe ne gêne pas l'ouverture et la fermeture de la porte du lave-vaisselle. 456,9

l'espace au-dessous du lave-vaisselle, comme indiqué.

Europe_DW8700B_WEB_DW0001_French.indd 30

Plaque de protection (modèles applicables uniquement) Si vous souhaitez installer la plaque de protection, suivez les étapes ci-dessous.
