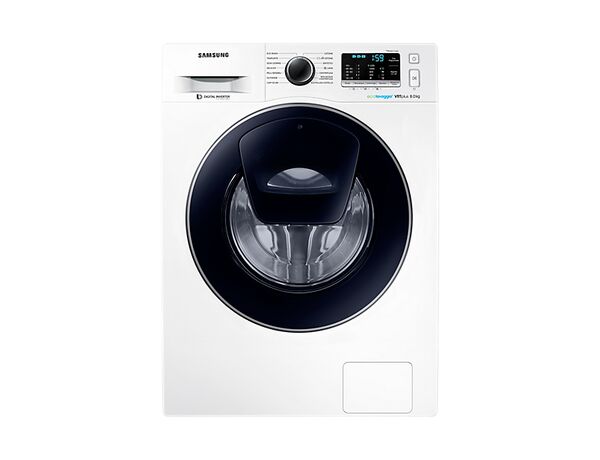

Mode d'emploi Samsung Lave-linge AddWash, version Slim, 8kg - WW80K5210VW

Ce que vous devez savoir à propos des consignes de sécurité Importants symboles de sécurité Importantes précautions de sécurité Instructions concernant la marque DEEE

Pièces incluses Exigences d'installation Installation pas à pas

Réglages initiaux Instructions de lavage Conseils d'utilisation du tiroir à lessive

Panneau de commande Étapes simples pour démarrer Vue d'ensemble des programmes Fonctions spéciales Réglages

Nettoyage Tambour Smart Check Vidange d’urgence Nettoyage

Récupération après gel Faites attention à une inutilisation prolongée

Points de contrôle Codes d'information

Caractéristiques techniques

Tableau des symboles d’entretien des textiles Protection de l’environnement Fiche technique

WW80K5210VW_DC68-03677M_FR.indd 2

Consignes de sécurité Consignes de sécurité

Félicitations pour l’achat de votre nouveau lave-linge Samsung. Ce manuel contient des informations importantes sur l’installation, l’utilisation et l’entretien de votre appareil. Prenez le temps de lire ce manuel afin de pouvoir profiter pleinement des nombreux avantages et fonctions de votre lave-linge.

Ce que vous devez savoir à propos des consignes de sécurité Veuillez lire attentivement ce manuel pour vous assurer que vous savez comment utiliser efficacement toutes les caractéristiques et fonctions de votre nouvel appareil en toute sécurité. Conservez-le dans un endroit sûr à proximité de l’appareil pour vous y référer ultérieurement. Utilisez uniquement cet appareil pour son usage prévu, tel que décrit dans ce manuel d’utilisation. Les avertissements et les consignes de sécurité importantes cités dans ce manuel ne couvrent pas toutes les conditions et les situations susceptibles de se produire. Il est de votre responsabilité de faire preuve de bon sens, de prudence et de discernement lors de l’installation, de l’entretien et de l’utilisation de votre lave-linge. Parce que les consignes d’utilisation suivantes concernent plusieurs modèles, les caractéristiques de votre lave-linge sont peut-être légèrement différentes de celles décrites dans ce manuel et l’ensemble des symboles d’avertissement peuvent ne pas s’appliquer à vous. Pour toute question ou renseignement, contactez le service aprèsvente le plus proche ou recherchez des informations et consultez l’aide en ligne sur www. samsung.com.

Importants symboles de sécurité Signification des icônes et des symboles utilisés dans ce manuel: AVERTISSEMENT Risques ou pratiques dangereuses susceptibles de provoquer des blessures corporelles graves, le décès et/ou des dommages matériels. ATTENTION Risques ou pratiques dangereuses susceptibles de provoquer des blessures corporelles graves et/ou des dommages matériels. NOTE Indique qu'un risque de blessure à la personne ou de dommage matériel existe.

WW80K5210VW_DC68-03677M_FR.indd 3

Consignes de sécurité Ces symboles d’avertissement sont présents pour prévenir toute blessure, à vous-même ou à d’autres personnes. Veuillez les respecter scrupuleusement. Après avoir lu ce manuel, conservez-la dans un endroit sûr pour vous y référer ultérieurement. Lisez l’ensemble des consignes avant d’utiliser l’appareil. Comme pour tout appareil électrique comportant des parties mobiles, des risques existent. Pour utiliser cet appareil en toute sécurité, familiarisez-vous avec son fonctionnement et faites preuve de prudence lorsque vous l’utilisez.

Importantes précautions de sécurité AVERTISSEMENT Pour réduire le risque d'incendie, de choc électrique, ou de blessure à la personne lors de l'utilisation de votre appareil, veuillez suivre les précautions de base, y compris ce qui suit : 1. Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil. 2. Pour une utilisation en Europe : Cet appareil peut être utilisé par les enfants âgés de 8 ans et plus et par les personnes inexpérimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites si celles-ci sont sous la surveillance ou ont reçu les instructions d'utilisation appropriées et en toute sécurité et s'ils sont conscients des dangers implicites. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance utilisateur ne doivent pas être effectués par des enfants sans surveillance. 3. Les enfants doivent être surveillés afin qu’ils ne jouent pas avec l’appareil.

WW80K5210VW_DC68-03677M_FR.indd 4

4. Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, un agent de service ou du personnel qualifié afin d’éviter un danger. 5. Les nouveaux ensembles de tuyaux fournis avec le dispositif doivent être utilisés et les anciens ensembles de tuyaux ne doivent pas être réutilisés. 6. Pour les appareils avec des ouvertures de ventilation dans la base, vérifiez qu'un tapis n'obstrue pas les ouvertures. 7. Pour une utilisation en Europe : Les enfants de moins de 3 ans doivent être maintenus éloignés à moins qu'ils ne soient continuellement surveillés. ATTENTION 8. Afin d'éviter un danger du à une réinitialisation par inadvertance de dispositif de protection thermique, cet appareil ne doit pas être alimenté par un dispositif de commutation externe, tel qu'un minuteur, ou raccordé à un circuit qui est régulièrement commuté ou éteint par le service. Avertissements critiques pour l'installation AVERTISSEMENT Cet appareil doit être installé par un technicien qualifié ou par une entreprise spécialisée. • Le non-respect de cette consigne pourrait provoquer un choc électrique, un incendie, une explosion, des problèmes avec le produit ou des blessures. L’appareil est lourd, soyez donc prudent lorsque vous le soulevez. Branchez le cordon d'alimentation dans une prise murale qui répondent aux spécifications électriques locales. Utilisez la prise uniquement pour cet appareil et n'utilisez pas de rallonge. • Partager une prise murale avec d’autres appareils via une multiprise ou brancher une rallonge au cordon d’alimentation pourrait provoquer un choc électrique ou un incendie. • Assurez-vous que la tension d’alimentation, la fréquence et le courant correspondent aux spécifications du produit. Le non-respect de cette consigne pourrait provoquer un choc électrique ou un incendie. Enfoncez fermement la prise d’alimentation dans la prise murale. Français

WW80K5210VW_DC68-03677M_FR.indd 5

Consignes de sécurité Essuyer régulièrement les bornes et les points de contact de la prise d’alimentation à l’aide d’un chiffon sec afin d’en retirer toute substance étrangère, telle que de la poussière ou de l’eau. • Débranchez la prise d’alimentation et nettoyez-la à l’aide d’un chiffon sec. • Le non-respect de cette consigne pourrait provoquer un choc électrique ou un incendie. Branchez la prise d’alimentation dans la prise murale de manière à ce que le cordon soit orienté vers le sol. • Si vous branchez la prise d’alimentation dans la prise murale dans le sens opposé, les fils électriques du cordon d’alimentation risquent d’être endommagés et cela pourrait provoquer un choc électrique ou un incendie. Conservez tous les éléments d’emballage hors de portée des enfants, car ils présentent un danger pour les enfants. • Un enfant pourrait s’étouffer s’il met sa tête dans un sac. Lorsque l’appareil, la prise d’alimentation ou le cordon d’alimentation sont endommagés, contactez votre service après-vente. Cet appareil doit être correctement mis à la terre. Ne mettez pas l’appareil à la terre avec un tuyau de gaz, un tuyau d’eau en plastique ou une ligne téléphonique. • Cela pourrait provoquer un choc électrique, un incendie, une explosion ou des problèmes avec le produit. • Ne branchez jamais le cordon d’alimentation dans une prise qui n’est pas correctement mise à la terre et assurez-vous qu’elle soit conforme aux codes de votre région et de votre pays. N’installez pas cet appareil à proximité d’un appareil de chauffage ou de matériaux inflammables. N’installez pas cet appareil dans un endroit humide, gras, poussiéreux, directement exposé à la lumière du jour ou à de l’eau (gouttes de pluie). N’installez pas cet appareil dans un endroit à basses températures. • Le gel pourrait provoquer la rupture des tuyaux. N’installez pas cet appareil dans un endroit où une fuite de gaz pourrait survenir. • Cela pourrait provoquer un choc électrique ou un incendie. N’utilisez pas d

WW80K5210VW_DC68-03677M_FR.indd 6

Ne tirez pas sur le cordon d’alimentation lorsque vous débranchez la prise d’alimentation. • Débranchez le cordon d’alimentation en tenant la prise d’alimentation. • Le non-respect de cette consigne pourrait provoquer un choc électrique ou un incendie. Cet appareil doit être placé de sorte que la fiche d'alimentation, les robinets d'alimentation d'eau et les tuyaux d'évacuation soient accessibles.

Précautions d'installation ATTENTION Cet appareil doit être placé de façon à laisser libre accès à la prise d’alimentation. • Le non-respect de cette consigne pourrait provoquer un choc électrique ou un incendie dû à une fuite électrique. Installez votre appareil sur un sol plat et dur qui pourra supporter son poids. • Le non-respect de cette consigne pourrait provoquer des vibrations, déplacements et bruits anormaux ou provoquer des problèmes avec le produit.

Avertissements critiques pour l'utilisation AVERTISSEMENT En cas de dégât des eaux, coupez immédiatement l’arrivée d’eau et l’alimentation électrique et contactez le service après-vente le plus proche. • Ne touchez pas le cordon d’alimentation avec des mains humides ou mouillées. • Le non-respect de cette consigne pourrait provoquer un choc électrique. Si l’appareil émet un bruit étrange, qu’il s’en dégage une odeur de brûlé ou de la fumée, débranchez immédiatement la prise d’alimentation et contactez votre service après-vente. • Le non-respect de cette consigne pourrait provoquer un choc électrique ou un incendie. En cas de fuite de gaz (propane, GPL, etc.), aérez immédiatement sans toucher la prise d’alimentation. Ne touchez ni l’appareil, ni le cordon d’alimentation. • N’utilisez pas de ventilateur. • Une étincelle pourrait provoquer une explosion ou un incendie. Ne laissez pas les enfants jouer sur ou à l’intérieur du lave-linge. Lors de l’élimination de l’appareil, pensez à retirer le levier de la porte. • Si des enfants se trouvent coincés dans l'appareil, ils peuvent mourir de suffocation. Veillez à enlever tous les éléments d’emballage (polystyrène, mousse) accrochés au bas de l’appareil avant de l’utiliser.

WW80K5210VW_DC68-03677M_FR.indd 7

Consignes de sécurité Ne lavez pas le linge contaminé par de l’essence, du kérosène, du benzène, du diluant pour peinture, de l’alcool ou toute autre substance inflammable ou explosive. • Cela pourrait provoquer un choc électrique, un incendie ou une explosion. N’ouvrez pas la porte du lave-linge de force pendant qu’il fonctionne (lavage à haute température / séchage / essorage). • L’eau éjectée du lave-linge pourrait provoquer des brûlures ou rendre le sol glissant. Cela pourrait provoquer des blessures. • Ouvrir la porte de force pourrait endommager le produit ou provoquer des blessures. N'insérez pas votre main sous le lave-linge quand celui-ci est en fonctionnement. • Cela pourrait provoquer des blessures. Ne touchez pas le cordon d’alimentation avec des mains humides ou mouillées. • Cela pourrait provoquer un choc électrique. N’éteignez pas l’appareil en débranchant la prise d’alimentation pendant qu’une opération est en cours. • Rebrancher la prise d’alimentation dans la prise murale pourrait provoquer une étincelle, ce qui risquerait de provoquer un choc électrique ou un incendie. Ne laissez pas les enfants ou les personnes handicapées utiliser ce lave-linge sans une supervision appropriée. Ne laissez pas les enfants grimper dans ou sur l’appareil. • Cela pourrait provoquer un choc électrique, des brûlures ou des blessures. Ne passez pas vos mains ou un objet métallique sous le lave-linge pendant qu’il fonctionne. • Cela pourrait provoquer des blessures. Ne débranchez pas l'appareil en tirant sur le cordon d’alimentation. Attrapez toujours fermement la prise et tirez-la hors de la prise. • L’endommagement du cordon d’alimentation pourrait provoquer un court-circuit, un incendie et/ou un choc électrique. N’essayez pas de réparer, de démonter ou de modifier l’appareil vous-même. • N’utilisez pas de fusibles (comme un fil de cuivre ou d’acier, etc.) autres que les fusibles standards. • Quand la machine doit être réparée ou réinstallée, contactez votre centre de

WW80K5210VW_DC68-03677M_FR.indd 8

Si une substance étrangère pénètre dans la machine, débranchez la prise et contactez votre Service Client Samsung le plus proche. • Cela pourrait provoquer un choc électrique ou un incendie. Ne laissez pas les enfants (ou les animaux) jouer sur ou à l’intérieur de votre lave-linge. La porte du lave-linge ne s’ouvre pas facilement de l’intérieur, et il existe un risque de blessure grave si un enfant est enfermé à l’intérieur.

Précautions d'utilisation ATTENTION Lorsque le lave-linge est contaminé par une substance étrangère telle que de la lessive, de la saleté, des résidus alimentaires, etc., débranchez la prise d’alimentation et nettoyez le lave-linge avec un chiffon doux humide. • Le non-respect de cette consigne pourrait provoquer une décoloration, une déformation, une détérioration ou l’apparition de rouille au niveau de l’appareil. La partie en verre de la face avant de l’appareil est susceptible de se briser suite à un impact fort. Soyez prudent lorsque vous utilisez le lave-linge. • Le bris du verre pourrait provoquer des blessures. Après une coupure d’eau ou lorsque vous rebranchez le tuyau d’arrivée d’eau, ouvrez le robinet doucement. Ouvrez le robinet doucement après une longue période sans utilisation. • La pression de l’air dans le tuyau d’arrivée d’eau ou dans le tuyau d’eau pourrait endommager un élément de l’appareil ou provoquer une fuite d’eau. Si une erreur de vidange survient pendant une opération, vérifiez s’il y a un problème avec l’évacuation de l’eau. • En cas d'utilisation du lave-linge ors d'une inondation du fait d'un problème de vidange, cela peut entraîner un choc électrique ou un incendie. Placez le linge entièrement dans le lave-linge afin qu’il ne se coince pas dans la porte. • Si du linge se coince dans la porte, cela pourrait endommager le linge, le lave-linge, ou provoquer une fuite d’eau. Coupez l'alimentation d'eau quand le lave-linge n'est pas en service. Assurez-vous que la vis du raccord du tuyau d’arrivée d’eau soit bien serrée. • Le non-respect de ces consignes pourrait provoquer des dommages matériels ou des blessures. Faire attention à ce que le joint en caoutchouc et le verre de la porte avant ne soient pas contaminés par une substance étrangère (ex. déchet, fils, cheveux, etc.). • Si une substance étrangère est prise dans la porte ou que la porte n’est pas complètement fermée, cela peut entraîner une fuite d’eau. Français

plastique fournis. Gardez les boulons de fixation en vue d'une utilisation future.

AVERTISSEMENT Les matériaux d'emballage peuvent être dangereux pour les enfants. Placez tous les matériaux d'emballages (sacs plastiques, polystyrène, etc.) hors de la portée des enfants.

WW80K5210VW_DC68-03677M_FR.indd 17

Installation ÉTAPE 3 - Installation du coussinet anti-dérapant

pieds réglables et essuyez la poussière et l'huile.

avant réglables du lave-linge où les patins antidérapants doivent être installés.

inclinant ou en déplaçant le lavelinge. Lorsque vous fixez le coussinet, retirez le film plastique du coussinet et attachez le côté autocollant du coussinet au sol de sorte que le côté rugueux est tourné vers le haut. Vous ne devez pas fixer le côté adhésif du coussinet à un pied réglable.

du coussinet anti-dérapant, vérifiez si les pieds réglables sont à nouveau à niveau.

ÉTAPE 4 - Réglez le pied de mise à niveau

faisant glisser doucement. Une pression excessive peut endommager le pied de mise à niveau.

manuellement le pied de mise à niveau. 3. Quand la mise à niveau est terminée, resserrez les boulons en utilisant la clé.

WW80K5210VW_DC68-03677M_FR.indd 18

ETAPE 5 - Raccordez le tuyau d'eau L'adaptateur de flexible fourni peut différer du modèle. Cette étape vous guidera dans le raccordement de l’adaptateur de type connecteur. Si vous disposez de l'adaptateur de type à vis, passez à l'étape 7. Raccordez le tuyau d’arrivée d’eau au robinet d'eau. Installation

(C) dans le sens de la flèche pour le desserrer de 5 mm (*).  C

WW80K5210VW_DC68-03677M_FR.indd 19

bas, raccordez le tuyau d'arrivée d'eau à l'adaptateur. Puis, relâchez la partie (E). Le tuyau s'adapte dans l'adaptateur en émettant un clic.

type à vis, utilisez l'adaptateur de type à vis prévu pour être raccordé au robinet d'eau comme indiqué.

tuyau d’arrivée d’eau à la vanne d’alimentation en eau située à l’arrière du lave-linge. Tournez le tuyau dans le sens horaire pour resserrer.

y a des fuites autour des zones de raccordement. En cas de fuite d’eau, répétez les étapes précédentes.

WW80K5210VW_DC68-03677M_FR.indd 20

AVERTISSEMENT Cessez d'utiliser le lave-linge s'il y a une fuite d'eau, et contactez un centre de service Samsung. Sinon cela pourrait provoquer un choc électrique. ATTENTION

Ne tendez pas le tuyau d’arrivée d’eau en forçant. Si le tuyau est trop court, remplacez-le par un tuyau haute pression plus long. NOTE • •

Après avoir raccordé le tuyau d’arrivée d’eau à l’adaptateur, vérifiez que le branchement a été correctement effectué en tirant le tuyau d’arrivée d’eau vers le bas. Utilisez un type courant de robinet d'eau. Si le robinet est à angle droit ou s’il est trop gros, retirez la bague d’écartement avant d’insérer le robinet dans l’adaptateur. Pour les modèles équipés d’une arrivée d’eau chaude supplémentaire :

d’arrivée d’eau chaude à la vanne d’alimentation en eau chaude située à l’arrière du lave-linge. d’arrivée d’eau chaude au robinet d’eau chaude.

Tuyau Aqua (uniquement modèles applicables) Le tuyau Aqua alerte les utilisateurs d'un risque de fuite d'eau. S'il détecte une fuite, le voyant (A) devient rouge. A

WW80K5210VW_DC68-03677M_FR.indd 21

Installation ETAPE 6 - Positionnez le tuyau d'eau L’extrémité du tuyau de vidange peut être positionnée de trois façons différentes :

Le tuyau de vidange doit être placé à une hauteur entre 60 cm et 90 cm (*) du sol. Pour que l'embout du tuyau de vidange reste courbé, utilisez le guide plastique (A) du tuyau fourni. Fixez le guide au mur en utilisant un crochet pour assurer une vidange stable.

Dans un tuyau d’évacuation du lavabo le tuyau d’évacuation doit être situé audessus du siphon du lavabo, afin que son extrémité soit au moins à 60 cm du sol. Sur un tuyau d’évacuation

Le tuyau d'évacuation doit se trouver entre 60 cm et 90 cm de hauteur (*). Il est conseillé d'utiliser un tuyau vertical d'une hauteur de 65 cm. Assurez-vous que le tuyau de vidange soit raccordé au tuyau vertical sur un angle. Exigences du tuyau vertical de vidange : • Un diamètre minimum de 5 cm • Un capacité minimum de vidange de 60 litres par minute

ETAPE 7 - Mettez l’appareil sous tension Branchez le cordon d'alimentation sur une prise murale 220~240 V c.a./50 Hz homologuée et protégée par un fusible ou un disjoncteur. Appuyez sur le bouton Marche/Arrêt pour mettre le lave-linge en marche.

WW80K5210VW_DC68-03677M_FR.indd 22

Avant de démarrer Réglages initiaux Lancer un calibrage (recommandé) L'option Calibrage permet à l'appareil de calculer précisément le poids du linge. Assurezvous que le tambour est vide avant d'activer l'option Calibrage. 1. Avec l'alimentation coupée, puis remettez le lave-linge en marche. 2. Maintenez appuyé Temp. et Arrêt différé simultanément pendant 3 secondes pour entrer en mode calibrage. Le message «CB» apparaît. 3. Appuyez sur Départ/Pause pour lancer le programme Calibrage. Avant de démarrer

4. Le tambour tournera dans le sens horaire et antihoraire pendant environ 3 minutes. 5. Quand le programme sera terminé, «0» apparaîtra sur l'affichage et le lave-linge se coupera automatiquement. 6. Le lave-linge est maintenant prêt à être utilisé.

Instructions de lavage ÉTAPE 1 - Tri Triez le linge selon ces critères : • • • •

Symbole textile : séparez le coton, les fibres mélangées, les synthétiques, la soie, la laine et les rayonnes. Couleurs : séparez le blanc et les couleurs. Taille : Le mélange d'articles de tailles différentes dans le tambour améliore les résultats de lavage. Sensibilité : Lavez les articles délicats séparément pour les articles neufs en laine vierge et en soie, ainsi que pour les rideaux. Vérifiez les étiquettes sur les articles. NOTE

Assurez-vous de vérifier l'étiquette d'entretien sur les vêtements et triez-le en conséquence avant de démarrer le lavage.

WW80K5210VW_DC68-03677M_FR.indd 23

Avant de démarrer ÉTAPE 2 - Videz les poches Videz toutes les poches de vos vêtements à laver • Les objets métalliques comme les pièces, pinces et boucles sur les vêtements peuvent endommager d'autres articles à laver mais aussi le tambour.

Mettez les vêtements pourvus de boutons ou de broderies sur l’envers • Si les fermetures à glissière des pantalons et vestes sont ouvertes lors du lavage, cela peut endommager le tambour. Les fermetures à glissière doivent être maintenues fermées à l’aide d’un fil. • Les lanières des vêtements risquent de s'emmêler avec le reste du linge. Nouez-les avant de lancer le programme.

ÉTAPE 3 - Utilisez un filet à linge • • •

Les soutiens-gorge (lavables à l'eau) doivent être placés dans un filet à linge. Les parties métalliques des soutiens-gorge peuvent se casser et déchirer les autres articles à laver. Les vêtements légers et de petite taille, tels que les chaussettes, gants, bas et mouchoirs, peuvent se coincer entre le hublot et la paroi du lave-linge. Placez-les dans un sac à linge fin. Ne lavez pas le sac à linge seul, sans linge. Ceci pourrait provoquer des vibrations anormales susceptibles d’entraîner des déplacements de la machine impliquant des blessures.

ÉTAPE 4 - Prélavage (si nécessaire) Sélectionnez l'option Prélavage pour le programme sélectionné si le linge est très sale. N'utilisez pas l'option Prélavage si vous ajoutez manuellement de la lessive dans le tambour ou si vous mettez du détergent liquide.

ETAPE 5 - Évaluer la capacité de chargement Ne surchargez pas le lave-linge. sans quoi votre linge ne sera pas lavé correctement. Pour la capacité de charge pour le type de vêtements, consultez la page 31. NOTE Lorsque vous lavez des draps ou des Draps, il se peut que la durée de lavage soit allongée ou que l’efficacité de l’essorage soit moindre. Pour les draps ou couvre-lits, la vitesse d'essorage maximale recommandée est de 800 tr/min et la capacité de charge est inférieure ou égale à 2,0 kg. ATTENTION Si le linge est déséquilibré et le code erreur «Ub» s'affiche, redistribuez la charge. Du linge mal équilibré peut réduire les performances d'essorage. 24

WW80K5210VW_DC68-03677M_FR.indd 24

ÉTAPE 6 - Utilisez une lessive appropriée La lessive à utiliser dépend du type de tissu (coton, synthétiques, vêtements délicats, laine), de la couleur, de la température de lavage et du degré de salissure. Utilisez toujours une lessive qui mousse peu, prévue pour les lave-linge automatiques. •

NOTE Respectez les recommandations du fabricant de la lessive ; celles-ci ont été élaborées en fonction du poids du linge, du degré de salissure et de la dureté de l’eau de votre région. Si vous n'êtes pas sur de la dureté de l'eau, contactez une autorité locale pour l'eau. N'utilisez pas de lessive qui a tendance à se durcir ou se solidifier. Cette lessive peut rester après le cycle de rinçage, bloquant l'évacuation. ATTENTION

Quand vous lavez de la laine en utilisant le programme laine, utilisez uniquement une lessive liquide neutre. Une lessive en poudre utilisée dans le programme laine peut rester dans le linge et le décolorer. Capsules de blanchisserie Pour obtenir les meilleurs résultats en utilisant des capsules de blanchisserie, veuillez suivre ces instructions.

tambour vide vers l'arrière.

2. Mettez le linge dans le tambour audessus de la capsule.

WW80K5210VW_DC68-03677M_FR.indd 25

Avant de démarrer Conseils d'utilisation du tiroir à lessive Le lave-linge dispose d'un distributeur à trois compartiments : le compartiment gauche pour le lavage principal, le compartiment du milieu pour les assouplissants, et le compartiment droit pour le lavage préliminaire. 01

Compartiment de prélavage: Mettez de la lessive ou de l'amidon.

Compartiment de lavage principal: Mettez de la lessive de lavage principal, de l'adoucissant, de la lessive pour le trempage, de l'eau de javel et/ou des détachants.

Compartiment pour adoucissant : Mettez des additifs tels qu'un adoucissant. Ne dépassez pas la ligne max (A).

N'ouvrez pas le tiroir à lessive quand le lave-linge est en marche. N'utilisez pas les types de lessive suivants : • Type tablettes ou capsules • Type bille ou filet Pour éviter l'obstruction du compartiment, il convient de diluer les agents concentrés ou fortement enrichis (adoucissant ou lessive) avant de les y placer.

Pour mettre des agents de lavage dans le tiroir à lessive

compartiment de lavage principal tel qu'indiqué ou recommandé par le fabricant. Pour utiliser de la lessive liquide, consultez la page 28.

WW80K5210VW_DC68-03677M_FR.indd 26

compartiment à adoucissant. Ne dépassez pas la ligne max (A).

de la lessive de prélavage dans le compartiment de prélavage tel qu'indiqué ou recommandé par le fabricant. 5. Fermez le tiroir à lessive.

Ne mettez pas de lessive en poudre dans le tiroir pour liquides. L'adoucissant concentré doit être dilué dans l'eau avant de le mettre. Ne mettez pas de lessive de lavage principal dans le adoucissant.

WW80K5210VW_DC68-03677M_FR.indd 27

Avant de démarrer Pour utiliser de la lessive liquide (modèles applicables uniquement) Insérez d'abord le réservoir pour liquide compartiment de lavage fourni dans le principal. Puis mettez de la lessive liquide dans le réservoir en-dessous de la ligne max (A)indiquée. NOTE

Insérez le guide de détergent liquide uniquement après avoir enlevé le bac à lessive du lave-linge en appuyant sur le levier de déclenchement (A). Après un lavage, il se peut qu'il y ait encore un peu de liquide dans le tiroir à lessive. ATTENTION

Ne dépassez pas la ligne max qui est indiquée dans le réservoir. Enlevez le réservoir à liquide si vous utilisez de la lessive en poudre.

WW80K5210VW_DC68-03677M_FR.indd 28

Fonctionnement Panneau de commande 10 02 08

Tournez le bouton pour sélectionner un programme.

L'affichage montre les informations de programme actuelles et le temps restant estimé, ou un code d'information quand un problème survient.

Appuyez pour changer la température de l'eau pour le programme actuel.

Permet de modifier le nombre de rinçages du cycle sélectionné. Vous pouvez régler les temps de rinçage jusqu'à 5 maximum selon le programme.

Appuyez pour changer la vitesse d'essorage pour le programme actuel. • Arrêt cuve pleine (pas d'indicateur): Le programme final de rinçage est interrompu de sorte que le linge reste dans l'eau. Pour essorer le linge, lancez un programme de vidange ou de rinçage. • Sans essorage : le tambour ne tourne pas après le programme final de vidange. • Essorage uniquement : Pour exécuter le programme essorage uniquement, appuyez sur Essorage pendant 3 secondes. Lorsque la durée du programme et la vitesse de rotation apparaissent, appuyez sur Essorage à plusieurs reprises jusqu'à sélectionner une vitesse de rotation souhaitée. Ensuite, appuyez sur Départ/Pause pour démarrer le programme. La durée de rotation dépend du programme sélectionné.

Appuyez pour sélectionner une option parmi Intensif et Prélavage. Appuyez de nouveau pour désélectionner. • La disponibilité des options dépend du programme.

Appuyez pour activer/désactiver la fonction Anti-tache. Elle permet d'éliminer une grande diversité de taches résistantes.

Arrêt Différé vous permet de régler l'heure de fin du programme actuel. Sur la base de vos paramètres, l'heure de départ du programme sera déterminée par la logique interne de l'appareil. Ce réglage est par exemple utile pour programmer votre appareil de sorte qu'il termine un lavage au moment où vous rentrez normalement du travail chez vous. • Appuyez pour choisir une unité d'heures présélectionnées. Français

WW80K5210VW_DC68-03677M_FR.indd 29

Pour les vêtements légèrement sales de moins de 2 kg que vous souhaitez laver rapidement. • Cette option est disponible uniquement lorsque le programme COTON est sélectionné. • La durée de programme est susceptible de changer en fonction de la quantité de détergent, du niveau de l'eau, et du niveau de contamination de la charge.

Appuyez pour mettre en marche/arrêter le lave-linge.

Appuyez pour démarrer ou terminer une opération.

Étapes simples pour démarrer 2

Appuyez sur Marche/Arrêt pour mettre le lave-linge en marche. Tournez le Sélecteur de programme pour sélectionner un programme. Changez les réglages du programme (Temp., Rinçage et Essorage) si nécessaire. Pour ajouter une option, appuyez sur Options. Utilisez à nouveau le bouton pour choisir un élément préféré. 5. L'appareil dispose de deux boutons respectifs pour Anti-tache et Arrêt différé pour un accès facile. Si vous souhaitez utiliser une de ces options, appuyez sur le bouton correspondant. 6. Appuyez sur Départ/Pause. 1. 2. 3. 4.

Pour changer le programme quand l'appareil fonctionne 1. Appuyez sur le bouton Départ/Pause pour arrêter le fonctionnement. 2. Sélectionnez un programme différent. 3. Appuyez de nouveau sur le bouton Départ/Pause pour démarrer le nouveau programme.

WW80K5210VW_DC68-03677M_FR.indd 30

Vue d'ensemble des programmes Programmes standard

Pour cotons, linge de lit, linge de table, sousvêtements, serviettes ou chemises. Le temps de lavage et compteur de rinçage sont automatiquement réglés selon la charge.

Performances optimales avec énergie réduite pour les tissus en cotons, linge de lit, linge de table, sous-vêtements, serviettes ou chemises. Pour faire des économies d'énergie, la température de lavage réelle peut être réduite par rapport à celle spécifiée

Pour les chemisiers ou les chemises en polyester (diolen, trevira), polyamide (perlon, nylon), ou similaire.

Spécifique pour laine lavable en machine pour des charges inférieures à 2,0 kg. Le programme LAINE se caractérise par un bercement et un trempage doux pour protéger les fibres de laine du rétrécissement/ de la distorsion. Une lessive neutre est recommandée.

Dispose d'un processus d'essorage additionnel pour éliminer efficacement l'humidité du linge.

WW80K5210VW_DC68-03677M_FR.indd 31

Permet de supprimer la saleté et les bactéries du tambour. Exécutez tous les 40 lavages environ sans lessive ni javel. Assurez-vous que le tambour soit vide. N'utilisez pas d'agents de nettoyage pour nettoyer le tambour.

Le programme Eco Bubble à faible température contribue à des économies d'énergie.

Pour jetés de lit, draps de lit, couvre-lits, etc. Pour de meilleurs résultats, lavez seulement 1 type de linge de lit et assurez-vous que la charge pèse moins de 2,0 kg.

Ce programme est destiné au lavage des vêtements de tous les jours, tels que les sousvêtements et les chemises.

Pour tissus extra-fins, soutiens-gorge, lingerie (soie), et autres tissus lavables uniquement à la main. Pour des résultats optimaux, utilisez de la lessive liquide.

Dispose d'un lavage à haute température et de rinçages supplémentaires pour aider à éliminer efficacement la lessive restante.

Pour les vêtements d'extérieur (sports d'hiver, plein air) en matériaux fonctionnels, comme le spandex, le stretch et les microfibres

Se caractérise par des rinçages additionnels et un essorage réduit pour garantir que le linge soit lavé doucement et bien rincé.

WW80K5210VW_DC68-03677M_FR.indd 32

Options Option Intensif Prélavage

Pour le linge très sale. Le temps de fonctionnement pour chaque programme est plus long que d'habitude.

Cela ajoutera un cycle de lavage préliminaire avant le cycle de lavage principal.

Anti-tache aide à éliminer une grande diversité de taches résistantes. Quand Anti-tache est sélectionné, le linge trempe complètement dans des bulles d'eau pour un lavage efficace. Anti-tache est disponible en ajoutant 30 minutes à 5 programmes : COTON, SYNTHÉTIQUES, DRAPS, QUOTIDIEN, BÉBÉ COTON.

Arrêt différé Vous pouvez programmer votre lave-linge pour que le cycle de lavage se termine automatiquement plus tard, en choisissant un arrêt différé de 1 (60 minutes) à 24 heures (par tranches d’une heure). L’heure affichée correspond à celle à laquelle le cycle de lavage se terminera. 1. Sélectionnez un programme. Puis changez les réglages du programme si nécessaire. 2. Appuyez sur Arrêt différé de manière répétée jusqu'à ce que vous ayez réglé une heure de fin désirée. 3. Appuyez sur Départ/Pause. L'indicateur de temps s'allume avec le décomptage du temps. 4. Pour annuler Arrêt différé, redémarrer votre lave-linge en appuyant sur Marche/Arrêt. Exemple d'utilisation Vous souhaitez terminer un programme de deux heures après dans 3 heures à partir de maintenant. Pour cela, vous ajoutez l'option Arrêt différé au programme actuel avec le réglage 3-heures, et vous appuyez sur le bouton Départ/Pause à 14.00. Puis, que se passet-il ? Le lave-linge commence à fonctionner à 15.00 et termine à 17.00. Voici le calendrier horaire pour ce cas. 14:00 Régler le Arrêt Différé sur 3 heures

WW80K5210VW_DC68-03677M_FR.indd 33

Fonctionnement Fonctions spéciales AddWash Lorsque le voyant AddWash s'allume, vous pouvez arrêter le fonctionnement du lavelinge et ajouter du linge ou de l'adoucissant dans le tambour. Le hublot Add Door s'ouvre à plus de 130° pour faciliter l'accès.

hublot Add Door, jusqu'à ce que vous entendiez un « clic » indiquant le déverrouillage. Tirez sur la poignée du hublot Add Door pour l'ouvrir.

reprendre le fonctionnement. ATTENTION N'exercez pas une force excessive sur le hublot Add Door. Vous pourriez le casser. NOTE L'eau se trouvant à l'intérieur du tambour ne fuira pas si le hublot Add Door est fermé correctement. Des gouttes d'eau peuvent se former autour du hublot, mais elles ne fuiront de l'intérieur du tambour.

WW80K5210VW_DC68-03677M_FR.indd 34

WW80K5210VW_DC68-03677M_FR.indd 35

N'ouvrez pas le hublot Add Door si de la mousse s'est formée à l'intérieur du tambour et qu'elle se monte au-dessus du niveau du hublot Add Door. N'essayez pas d'ouvrir le hublot Add Door tant que le lave-linge est en marche, sans avoir d'abord appuyé sur le bouton Départ/Pause. Veuillez noter que le hublot Add Door peut être ouvert involontairement (sans appuyer sur le bouton Départ/Pause) lorsque le lavage est terminé. N'ajoutez pas une charge excessive à travers le hublot Add Door. Les performances pourraient être dégradées. N'utilisez pas la zone inférieure du hublot Add Door comme poignée. Vous pourriez y coincer vos doigts. Assurez-vous que les vêtements ne sont pas coincés dans le hublot Add Door. Tenez vos animaux de compagnie éloignés du lave-linge, en particulier du hublot Add Door. Lorsque vous utilisez de l'eau chaude pour le lavage, de l'eau peut sembler fuir du hublot Add Door après avoir ouvert et fermé le hublot Add Door. Ceci est normal : la vapeur émergeant lors de l'ouverture du hublot Add Door a refroidi et a formé des gouttes d'eau sur la surface. Lors de la fermeture du hublot Add Door, ce dernier se ferme hermétiquement et il ne peut pas y avoir de fuite d'eau. Toutefois, vous pouvez constater ce qui semble être une fuite d'eau autour du hublot; de l'eau résiduelle restant autour du hublot Add Door peut former des gouttes d'eau. Ceci est normal. Ni le hublot principal, ni le hublot Add Door ne peuvent être ouverts lorsque la température de l'eau est supérieure à 50 °C. Si le niveau d'eau à l'intérieur du tambour est au-dessus d'un certain point, le hublot principal ne peut pas être ouvert. Si un code d'information de DDC apparaît sur l'écran, reportez-vous à la section « Codes d'information » pour connaître les actions suggérées.

Fonctionnement Réglages Sécurité enfant

Pour éviter les accidents des enfants, la fonction Sécurité enfant verrouille tous les boutons à l'exception de Marche/Arrêt. • Pour régler la fonction Sécurité enfant, maintenez appuyé Temp. et Rinçage simultanément pendant 3 secondes. Pour activer la fonction, appuyez sur le bouton Départ/Pause.

Vous pouvez activer ou désactiver la touche. Vos réglages resteront effectifs après le redémarrage de l'appareil. • Pour désactiver le son, maintenez appuyé Rinçage et Essorage simultanément pendant 3 secondes. • Pour activer le son, maintenez de nouveau appuyé pendant 3 secondes.

En état Sécurité enfant, vous devez tout d'abord désactiver la fonction Sécurité enfant si vous souhaitez ajouter de la lessive ou du linge, ou bien changer les réglages actuels. Pour annuler la fonction Sécurité enfant Maintenez simultanément enfoncés les boutons Temp. et Rinçage pendant 3 secondes.

WW80K5210VW_DC68-03677M_FR.indd 36

Maintenance Gardez votre lave-linge propre pour éviter que les performances ne se détériorent et pour préserver le cycle de vie.

Nettoyage Tambour Exécutez ce programme régulièrement pour nettoyer le tambour, et pour enlever les bactéries de celui-ci. 1. Appuyez sur Marche/Arrêt pour mettre le lave-linge en marche. 2. Tournez le Sélecteur de programme pour sélectionner un NETTOYAGE TAMBOUR. 3. Appuyez sur Départ/Pause. NOTE La température de l'eau pour NETTOYAGE TAMBOUR est réglée sur 70 °C, et cela ne peut être changé. Du fait des fonctions du lave-linge, la température de l'eau est réglée sur 70 ˚C pendant le programme Nettoyage tambour, mais l'affichage ne montre que 60 ˚C sur le panneau de commande. ATTENTION N'utilisez pas d'agents de nettoyage pour nettoyer le tambour. Des résidus chimiques dans le tambour détériorent les performances de lavage.

WW80K5210VW_DC68-03677M_FR.indd 37

Maintenance Smart Check Pour activer cette fonction, vous devez d'abord télécharger l'application Samsung Smart Washer dans le Play Store ou l' App Store, et l'installer sur un dispositif mobile disposant d'une fonction caméra. La fonction Smart Check doit être optimisée pour :Les séries Galaxy & iPhone (modèles applicables uniquement). 1. Maintenez appuyés simultanément les boutons Essorage et Options pendant 3 secondes pour entrer en mode Smart Check. 2. Le lave-linge démarre la procédure d'autodiagnostic et affiche un code d'information en cas de détection d'un problème. 3. Lancez l'application Samsung Smart Washer sur votre dispositif mobile, et tapez Smart Check. 4. Placez le dispositif mobile près de l'affichage du lave-linge de sorte que le dispositif mobile et le lave-linge soient l'un en face de l'autre. Le code information sera alors automatiquement reconnu par l'application. 5. Quand le code information est correctement reconnu, l'application fournit des informations détaillées sur le problème avec les actions contraires applicables.

Après la mise sous tension de la machine, le mode Smart Check sera désactivé après avoir actionné un bouton ou une commande.

Le nom de la fonction, Smart Check, peut varier selon la langue.

Si le lave-linge reflète une lumière forte sur l'affichage, l'application n'a pas pu reconnaître le code information.

Si l'application n'a pas pu reconnaître le code Smart Check de manière consécutive, saisissez manuellement le code information sur l'écran de l'application.

WW80K5210VW_DC68-03677M_FR.indd 38

Vidange d’urgence Dans le cas d'une panne de courant, vidangez l'eau du tambour avant d'enlever le linge.

supérieure du couvercle de filtre (A) pour ouvrir.

autour du couvercle, et étirer le tube de vidange d'urgence autour du couvercle jusqu'au réservoir tout en tenant le capuchon du tube (B).

capuchon du tube et réinsérez le tube. Puis, fermez le couvercle du filtre. NOTE Utilisez un réservoir assez grand car il peut y avoir plus d'eau que prévu dans le tambour.

WW80K5210VW_DC68-03677M_FR.indd 39

Maintenance Nettoyage Surface du lave-linge Utilisez un chiffon doux avec un détergent ménager non-abrasif. Ne versez pas d’eau sur le lave-linge. Hublot Add Door

1. Ouvrez le hublot Add Door.

nettoyer le hublot Add Door. -- N'utilisez pas de produits de nettoyage. Cela pourrait entraîner une décoloration. -- Faites preuve de prudence lors du nettoyage du joint en caoutchouc et du mécanisme de verrouillage (A). -- Dépoussiérez la zone du hublot régulièrement.

jusqu'à entendre un « clic ».

N'exercez pas de force sur le hublot Add Door. Vous pourriez le casser. Ne laissez pas le hublot Add Door ouvert lorsque le lave-linge est en marche. Ne placez en aucun cas des objets lourds sur le hublot Add Door. Pour éviter des blessures corporelles, ne touchez pas le hublot Add Door lorsque le tambour tourne. N'ouvrez pas le hublot Add Door lorsque le lave-linge est en marche. Cela pourrait entraîner des blessures corporelles. Ne manipulez pas le tableau de fonctions lorsque le hublot Add Door est ouvert. Vous pourriez vous blesser ou provoquer une défaillance du système. N'insérez aucun autre objet que du linge. N'insérez pas d'articles volumineux dans le tambour à travers le hublot Add Door. Ne tirez pas sur le joint en caoutchouc du hublot Add Door lors du nettoyage. Vous pourriez l'endommager.

WW80K5210VW_DC68-03677M_FR.indd 40

Filtre fin Nettoyez le filtre fin du tuyau d'arrivée d'eau une ou deux fois par an.

veillant à ce que le raccord fileté soit lui aussi sous l'eau. 6. Séchez le filtre fin à l'ombre.

vanne d'entrée, et reconnectez le tuyau d'eau à la vanne d'entrée. 8. Ouvrez le robinet d'eau. Maintenance

NOTE Si le filtre fin est obstrué, un code information « 4C » apparaît sur l'écran.

WW80K5210VW_DC68-03677M_FR.indd 41

Maintenance Filtre de la pompe Il est conseillé de nettoyer le filtre de la pompe 5 ou 6 fois par an pour éviter qu'il ne se bouche. Un filtre de pompe bouche peut réduire l'effet des bulles.
