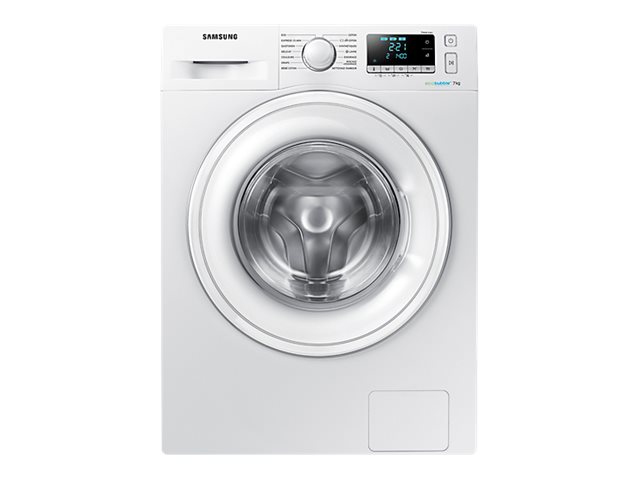

Mode d'emploi Samsung Lave-linge, EcoBubble, 7kg - WW70J5556DW

Remarques importantes sur les consignes de sécurité Symboles de sécurité importants Consignes de sécurité importantes Avertissements importants concernant l'installation Mises en garde pour l'installation Avertissements importants concernant l'utilisation Mises en garde concernant l'utilisation Avertissements importants concernant le nettoyage Instructions concernant la marque DEEE

Ce qui est inclus Conditions d'installation Installation étape par étape

Paramètres initiaux Instructions de lavage Instructions relatives au tiroir à lessive

Panneau de commande Étapes simples pour démarrer Présentation des cycles Paramètres

Nettoyage tambour Smart check Vidange d'urgence Nettoyage Reprise du fonctionnement après du gel Mesures en cas de non-utilisation prolongée

Contrôles Codes d'information

Caractéristiques techniques

Tableau des symboles textiles Protection de l'environnement Fiche de caractéristiques techniques Informations relatives aux cycles de lavage principaux

Consignes de sécurité Félicitations pour l'achat de votre nouveau lave-linge Samsung. Ce manuel contient de précieuses informations concernant l'installation, l'utilisation et l'entretien de votre appareil. Prenez le temps de le lire afin de tirer pleinement profit de toutes les fonctionnalités qu'offre votre lave-linge.

Remarques importantes sur les consignes de sécurité

Veuillez lire attentivement ce manuel afin d'utiliser cet appareil en toute sécurité et de profiter pleinement de toutes ses fonctionnalités. Conservez ce manuel dans un endroit sûr situé à proximité de l'appareil afin de pouvoir facilement vous y reporter en cas de besoin. N'utilisez pas cet appareil autrement que pour l'usage auquel il est destiné, conformément aux consignes du manuel. Les consignes de sécurité et les avertissements décrits dans ce manuel ne sont pas exhaustifs. Il est de votre responsabilité de faire preuve de bon sens, de prudence et de discernement lors de l'installation, de l'entretien ou du fonctionnement de votre lave-linge. Les consignes d'utilisation suivantes couvrant plusieurs modèles, il se peut que les caractéristiques de votre lavelinge diffèrent légèrement de celles décrites dans ce manuel ; ainsi, certaines icônes d'avertissement peuvent ne pas s'appliquer à votre machine. Pour toute question, contactez votre centre de réparation le plus proche ou connectezvous sur www.samsung.com.

Symboles de sécurité importants Signification des icônes et signes repris dans ce manuel d'utilisation : AVERTISSEMENT Risques ou pratiques inadaptées susceptibles de causer des blessures graves, la mort et/ou des dommages matériels. ATTENTION Risques ou pratiques inadaptées susceptibles de causer des blessures et/ou des dommages matériels. REMARQUE Indique la présence d'un risque de blessures ou de dommages matériels.

Ces symboles d'avertissement ont pour but d'éviter tout risque de blessure corporelle. Respectez-les en toutes circonstances. Lisez attentivement ce manuel et conservez-le en lieu sûr afin de pouvoir le consulter ultérieurement. Lisez attentivement toutes les consignes avant d'utiliser l'appareil.

Consignes de sécurité importantes

AVERTISSEMENT Afin de réduire les risques d'incendie, d'électrocution ou de blessures physiques lors de l'utilisation de l'appareil, des précautions de base doivent être prises : 1. Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris les enfants) inexpérimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites, sauf si celles-ci sont sous la surveillance ou ont reçu les instructions d'utilisation appropriées de la personne responsable de leur sécurité. 2. Pour une utilisation en Europe : Cet appareil peut être utilisé par les enfants âgés de 8 ans et plus et par les personnes inexpérimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites si celles-ci sont sous surveillance ou ont reçu les instructions pour une utilisation appropriée et en toute sécurité et s'ils sont conscients des dangers implicites. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance utilisateur ne doivent pas être effectués par des enfants sans surveillance. 3. Les enfants ne doivent pas utiliser l'appareil sans la surveillance d'un adulte. 4. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son réparateur ou une personne disposant des qualifications équivalentes afin d'éviter tout danger. 5. L'ensemble de tuyaux neufs fournis avec l'appareil doit être utilisé et les anciens tuyaux ne doivent pas être réemployés. Français 5

Comme avec tout équipement électrique ou comportant des parties mobiles, il existe un certain nombre de dangers potentiels. Pour utiliser cet appareil en toute sécurité, familiarisez-vous avec son fonctionnement et restez prudent lorsque vous l'employez.

Consignes de sécurité 6. Pour les appareils comportant des orifices de ventilation à la base, veillez à ce que ceux-ci ne soient pas obstrués par de la moquette. 7. Pour une utilisation en Europe : Les enfants de moins de 3 ans ne doivent pas s'approcher de l'appareil s'ils sont sans surveillance. Consignes de sécurité

8. ATTENTION : Afin d’éviter tout risque dû à une réinitialisation par inadvertance du dispositif de protection thermique, cet appareil ne doit pas être alimenté via un dispositif de commutation externe, tel qu’un programmateur, ou connecté à un circuit qui est régulièrement activé ou désactivé par le fournisseur d’énergie. 9. Cet appareil est destiné à une utilisation domestique uniquement et ne peut pas être utilisé : -

dans des salles de restauration du personnel au sein de magasins, bureaux et autres environnements de travail ; dans des fermes ; par les clients d'hôtels, de motels et autres environnements de type résidentiel ; dans des environnements de type chambres d'hôtes ; dans des espaces destinés à un usage communal dans des immeubles d'appartements ou dans des laveries.

Avertissements importants concernant l'installation AVERTISSEMENT L'installation de cet appareil doit être effectuée par un technicien ou un centre de réparation qualifié. •

Le non-respect de cette consigne peut entraîner des chocs électriques, des incendies, une explosion, des problèmes avec le produit ou des blessures.

Cet appareil étant très lourd, prenez toutes les précautions nécessaires pour le soulever. Branchez le câble d'alimentation à une prise électrique murale qui est conforme aux spécifications électriques locales. Utilisez la prise uniquement pour cet appareil et n'utilisez pas de rallonge. • •

Le fait de partager une prise murale avec d'autres appareils à l'aide d'une multiprise ou d'une rallonge peut entraîner des chocs électriques ou des incendies. Assurez-vous que la tension, la fréquence et le courant sont identiques à ceux inscrits sur les spécifications du produit. Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies. Branchez correctement le cordon d'alimentation dans la prise murale.

Éliminez régulièrement toute eau, poussière ou corps étranger des prises murales et zones de contact à l'aide d'un chiffon sec. • •

Débranchez le cordon d'alimentation et nettoyez-le à l'aide d'un chiffon sec. Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies.

Branchez la prise d'alimentation dans la prise murale de sorte que le cordon touche le sol. Si vous branchez le cordon d'alimentation dans l'autre sens, les fils électriques à l'intérieur du câble pourront être endommagés, entraînant un risque de choc électrique ou d'incendie.

Conservez tous les matériaux d'emballage hors de la portée des enfants car ils pourraient être dangereux. •

Si un enfant met un sac en plastique sur sa tête, il risque de s'asphyxier.

Si la prise, le cordon d'alimentation ou l'appareil est endommagé(e), contactez le centre de réparation le plus proche. Cet appareil doit être correctement mis à la terre. Ne reliez pas le conducteur de terre de l'appareil à un tuyau de gaz, un tuyau de canalisation en plastique ou une ligne téléphonique. • •

Risques de choc électrique, d'incendie, d'explosion ou de dysfonctionnement. Ne branchez jamais le cordon d'alimentation sur une prise qui n'est pas correctement reliée à la terre et qui n'est pas conforme aux réglementations locales et nationales en vigueur.

cercle sur l'illustration) situés à l'arrière du lavelinge. ATTENTION A

Ne retirez pas la vis (A) qui fixe le collier de serrage du tuyau.

boulons d'expédition en les tournant dans le sens antihoraire. REMARQUE Vous devez conserver les boulons d'expédition pour une utilisation ultérieure.

(marqués d'un cercle sur l'illustration). B

Installation ÉTAPE 3 Ajuster les pieds réglables

écrous à l'aide de la clé. Installation

ÉTAPE 4 Raccorder le tuyau d'eau Le tuyau d'eau fourni peut varier en fonction des modèles. Veuillez suivre les instructions appropriées pour le tuyau d'eau fourni. Raccordement à un robinet d'eau fileté

vanne d'alimentation en eau située à l'arrière du lave-linge. Tournez le tuyau dans le sens horaire pour le serrer.

toute fuite autour des zones de raccordement. En cas de fuites d'eau, répétez les étapes ci-dessus.

Si vous observez une fuite d'eau, arrêtez d'utiliser le lave-linge et débranchez-le de l'alimentation électrique. Ensuite, prenez contact avec un centre de service Samsung local en cas de fuite au niveau du tuyau d'eau, ou avec un plombier en cas de fuite au niveau du robinet d'eau. Dans le cas contraire, cela peut provoquer un choc électrique. ATTENTION Ne tendez pas le tuyau d’eau en forçant. Si le tuyau est trop court, remplacez-le par un tuyau haute pression plus long. Raccordement à un robinet d'eau non fileté 1. Retirez l'adaptateur (A) du tuyau d'eau (B). A

quatre vis de l'adaptateur.

d'eau, raccordez le tuyau d'eau à l'adaptateur. Puis, relâchez la partie (D). Le tuyau s'enclenche dans l'adaptateur en émettant un son.

7. Pour terminer le raccordement du tuyau d'eau, reportez-vous aux parties 2 et 3 de la section « Raccordement à un robinet d'eau fileté ». REMARQUE • •

Après avoir raccordé le tuyau d'eau à l'adaptateur, vérifiez que le branchement a été correctement effectué en tirant le tuyau d'eau vers le bas. Utilisez un type de robinet d'eau standard. Si le robinet est à angle droit ou s'il est trop gros, retirez la bague d'écartement avant d'insérer le robinet dans l'adaptateur.

Pour les modèles équipés d'une arrivée d'eau chaude supplémentaire :

Le tuyau Aqua Stop avertit l'utilisateur en cas de risque de fuite d'eau. Il analyse le débit d'eau et le voyant rouge central (A) s'allume lorsqu'il détecte une fuite.

REMARQUE L'extrémité du tuyau Aqua Stop doit être raccordée au robinet d'eau et non à la machine.

Tuyau Aqua Stop (sur les modèles concernés)

Installation ÉTAPE 5 Positionner le tuyau de vidange Le tuyau de vidange peut être positionné de trois manières différentes : Sur le bord d'un lavabo.

Le tuyau de vidange doit être placé à une hauteur située entre 60 et 90 cm (*). Afin que le bout du tuyau reste coudé, utilisez le guide en plastique (A). Fixez le guide au mur à l'aide d'un crochet afin d'assurer une évacuation optimale.

Sur un tuyau d'évacuation Le tuyau d'évacuation doit être à une hauteur comprise entre 60 et 90 cm (*). Il est conseillé d'utiliser un tuyau vertical de 65 cm de hauteur. • Pour vous assurer que le flexible d'évacuation reste en place, utilisez le guide en plastique fourni (reportez-vous à l'illustration). • Pour éviter de siphonner le flux d'eau pendant l'évacuation, veillez à insérer le flexible d'évacuation à 15 cm de profondeur dans le tuyau d'évacuation. • Pour éviter que le flexible d'évacuation de bouge trop, fixez son guide au mur. Exigences minimales pour la conduite d'évacuation : • Diamètre minimum de 5 cm • Capacité de débit d'au moins 60 litres par minute

Sur un tuyau d'évacuation de lavabo Le tuyau d'évacuation doit être situé au-dessus du siphon du lavabo, afin que son extrémité soit au moins à 24 po (60 cm) au-dessus du sol. (*) : 24 po (60 cm)

ATTENTION Ne placez pas le tuyau de vidange à proximité d'eau stagnante ou sur des surfaces mouillées. L'eau risquerait de revenir dans le lave-linge.

ÉTAPE 6 Sous tension Branchez le cordon d'alimentation sur une prise électrique murale agréée de 220-240 V CA / 50 Hz, protégée par un fusible ou un disjoncteur. Puis, appuyez sur le bouton Marche/Arrêt pour mettre le lave-linge sous tension.

Avant de démarrer Paramètres initiaux Exécuter la fonction calibrage (recommandé) La fonction Calibrage permet au lave-linge de calculer précisément le poids du linge. Assurez-vous que le tambour est vide avant d'exécuter la fonction Calibrage. 1. Éteignez, plus rallumez le lave-linge.

Temp. et Arrêt différé simultanément pendant trois secondes pour entrer en mode Calibrage. Le message « Cb » s'affiche. 3. Appuyez sur le bouton Départ/Pause pour lancer le cycle Calibrage. 4. Le tambour tourne pendant environ 3 minutes. (Le sens de rotation du tambour varie selon les modèles.) 5. Lorsque le mode de calibrage est terminé, « 0 » apparaît à l'écran et le lave-linge s'éteint automatiquement. 6. Le lave-linge est maintenant prêt à être utilisé. Avant de démarrer

Instructions de lavage ÉTAPE 1 Trier Triez le linge en fonction de ces critères : • • • •

Symbole textile : séparez le coton, les fibres mélangées, les synthétiques, la soie, la laine et les rayonnes. Couleurs : séparez le blanc des couleurs. Taille : mélangez ensemble des articles de différentes tailles dans le tambour améliore les performances de lavage. Sensibilité : lavez les articles délicats séparément pour les articles neufs en laine vierge et en soie, ainsi que pour les rideaux. Vérifiez les étiquettes sur les vêtements. REMARQUE

Assurez-vous d'avoir vérifié l'étiquette attenante aux vêtements et triez-les en conséquence avant de lancer le lavage.

ÉTAPE 2 Vider les poches Videz toutes les poches des vêtements à laver. •

Les objets métalliques tels que les pièces de monnaie, les épingles et les boucles sur les vêtements sont susceptibles d'endommager les autres articles de votre lessive ainsi que le tambour.

Retournez les vêtements ayant des boutons et des broderies. • •

Veillez à fermer les fermetures éclair des pantalons et des vestes afin de ne pas endommager le tambour. Les fermetures éclair doivent être maintenues fermées à l'aide d'un fil. Les vêtements pourvus de lanières peuvent s'emmêler avec d'autres vêtements. Veillez à attacher ensemble les lanières avant de lancer le cycle de lavage.

ÉTAPE 3 Utiliser un filet à linge •

ÉTAPE 4 Prélaver (si nécessaire) Sélectionnez l'option Prélavage pour le cycle sélectionné si le linge est très sale. Lorsque vous sélectionnez l'option Prélavage, assurez-vous de verser de la lessive en poudre dans le tiroir de lavage principal.

ÉTAPE 5 Évaluer la capacité de chargement Ne surchargez pas le lave-linge. Une surcharge peut empêcher le lave-linge de laver correctement. Pour connaître la capacité de charge correspondant au type de linge, voir la page 36. REMARQUE Lorsque vous lavez des draps ou des couettes, il se peut que la durée de lavage soit allongée ou que l'efficacité de l'essorage soit moindre. Pour les couettes ou housses de couette, la vitesse du cycle d'essorage maximale recommandée est de 800 tr/min et la capacité de chargement est de 2,0 kg maximum. ATTENTION Le linge mal équilibré peut réduire la performance d'essorage.

Les soutiens-gorge (lavables en machine) doivent être placés dans un filet à linge. Les parties métalliques des soutiens-gorge peuvent en effet sortir du soutien-gorge et déchirer le linge. Les vêtements légers et de petite taille, tels que les chaussettes, gants, bas et mouchoirs, peuvent se coincer entre le hublot et la paroi du lave-linge. Placez-les dans un sac à linge fin. Ne lavez pas le filet à linge seul, sans linge. Ceci pourrait provoquer des vibrations anormales susceptibles d'entraîner des déplacements intempestifs du lave-linge et des blessures.

Avant de démarrer ÉTAPE 6 Appliquer un type de lessive correct La lessive à utiliser dépend du type de tissu (coton, synthétiques, vêtements délicats, laine), de la couleur, de la température de lavage et du degré de salissure. Assurez-vous d'utiliser de la lessive qui est conçue pour les lavelinges automatiques. REMARQUE •

Respectez les recommandations du fabricant de la lessive ; celles-ci ont été élaborées en fonction du poids du linge, du degré de salissure et de la dureté de l'eau de votre région. Si vous n'êtes pas sûr de la dureté de votre eau, contactez les autorités locales. N'utilisez pas une lessive qui a tendance à se durcir ou se solidifier. Ce type de lessive peut subsister après le cycle de rinçage et bloquer la sortie de vidange. ATTENTION

Lorsque vous lavez des articles en laine en utilisant le cycle LAINE, utilisez uniquement de la lessive liquide neutre. Si vous utilisez de la lessive en poudre avec le cycle LAINE, celle-ci risque de laisser des traces sur le linge ou de le décolorer. Capsules de lessive Pour obtenir un résultat optimal en utilisant des capsules de lessive, veuillez suivre ces instructions.

ATTENTION Pour les cycles utilisant de l'eau froide ou les cycles qui se terminent en moins d'une heure, il est recommandé d'utiliser de la lessive liquide. Sinon, la capsule risque de ne pas se dissoudre complètement.

Instructions relatives au tiroir à lessive Le lave-linge est équipé d'un tiroir à trois compartiments : le compartiment de gauche est destiné à la lessive du cycle de lavage principal, le compartiment avant, à l'adoucissant, et le compartiment arrière, à la lessive du prélavage. Compartiment de prélavage : lessive de prélavage.

Compartiment de lavage principal : lessive pour le lavage principal, adoucissant, agent de prétrempage, produit blanchissant et détachant.

Compartiment de l'adoucissant : additifs, comme de l'adoucissant. Ne dépassez pas le trait de remplissage maximum (A).

REMARQUE L'aspect réel du compartiment des adoucissants peut différer du modèle.

Avant de démarrer ATTENTION • •

N'ouvrez pas le tiroir à lessive lorsque le lave-linge fonctionne. N'utilisez pas les types de lessive suivants dans le tiroir : - Tablettes ou capsules - Boule ou filet de lavage Pour éviter d'obstruer le compartiment, diluez les doses de lessive ou d'adoucissant concentré(e) dans un peu d'eau avant de les verser dans le bac. Lorsque la fonction Arrêt différé est sélectionnée, ne versez pas de lessive directement dans le tambour. En cas de non-respect de ces consignes, votre linge risque d'être décoloré. Utilisez le tiroir à lessive lorsque la fonction Arrêt différé est sélectionnée.

Verser la lessive dans le tiroir à lessive 1. Ouvrez le tiroir à lessive. Avant de démarrer

compartiment de lavage principal en suivant les instructions du fabricant. Pour la lessive liquide, voir page 31.

compartiment d'adoucissant. Ne dépassez pas le trait de remplissage maximum (A). L'adoucissant est ajouté au lavage au cours du rinçage final.

lessive de prélavage dans le compartiment de prélavage en suivant les instructions et recommandations du fabricant. 5. Fermez le tiroir à lessive.

compartiment d'adoucissant.

Lessive liquide (modèles concernés uniquement) Insérez d'abord le guide à lessive liquide fourni dans le compartiment de lavage principal. Versez ensuite de la lessive liquide dans le guide en veillant à ne pas dépasser le trait de remplissage maximum (A). REMARQUE •

Insérez le guide à lessive liquide uniquement après avoir retiré le tiroir à lessive du lave-linge en appuyant sur la manette d'ouverture (A). Après le lavage, il se peut qu'il y ait encore un peu de liquide dans le tiroir à lessive. ATTENTION

N'utilisez pas la fonction Prélavage lorsque vous utilisez de la lessive liquide. Retirez le compartiment à lessive liquide lorsque vous utilisez de lessive en poudre.

Ne versez pas de lessive en poudre dans le compartiment à lessive liquide. Diluez votre adoucissant concentré dans un peu d'eau avant de le verser dans le compartiment approprié. Ne versez pas de lessive de lavage principal dans le

Opérations Panneau de commande WW9*J5**6** 10

WW8*J5**6**, WW7*J5**6** 10

Tournez la molette pour sélectionner un programme.

L'écran affiche des informations sur le déroulement de la programmation et sur le temps restant, ou encore un code d'erreur le cas échéant.

Permet de modifier la température de l'eau du cycle sélectionné.

Permet de modifier le nombre de rinçages du cycle sélectionné Nombre de rinçages maximal : 5, en fonction du cycle.

Permet de modifier la vitesse d'essorage du cycle sélectionné. Le nombre de tours par minute (tr/min) peut varier selon le modèle. •

Arrêt cuve pleine : le dernier cycle de rinçage est suspendu afin que le linge trempe dans l'eau. Pour décharger le tambour, lancez un cycle de vidange ou d'essorage. -

Pour utiliser l'option Arrêt cuve pleine, appuyez à plusieurs reprises sur Essorage jusqu'à ce que le voyant de l'option (

Pour utiliser l'option Sans essorage, appuyez à plusieurs reprises sur Essorage jusqu'à ce que le voyant de l'option (

: Le tambour ne tourne pas après le dernier cycle de vidange.

Essorage uniquement sur le bouton

: Pour lancer le cycle Essorage uniquement, appuyez

Essorage pendant 3 secondes. Lorsque la durée du cycle et la

vitesse d'essorage s'affichent, appuyez sur le bouton Essorage autant de fois que nécessaire pour atteindre la vitesse d'essorage souhaitée. Ensuite, appuyez sur le bouton Départ/Pause pour commencer le cycle. La durée d'essorage dépend du cycle sélectionné. Options

Permet de sélectionner l'une des options suivantes : Intensif et Prélavage. Appuyez à nouveau dessus pour désélectionner. •

La disponibilité des options dépend du cycle.

Permet d'activer ou de désactiver la fonction Anti-tache. Cette fonction permet de retirer un grand nombre de taches tenaces. 07

La fonction Anti-tache permet d'éliminer une multitude de taches difficiles. Une fois la fonction Anti-tache sélectionnée, le linge est trempé dans des bulles d'eau pour un lavage efficace. La fonction Anti-tache est disponible avec 5 cycles et prolonge leur durée de jusqu'à 30 minutes : COTON, SYNTHÉTIQUES, DRAPS, QUOTIDIEN, BÉBÉ COTON et JEANS (modèles de 9 kg uniquement).

La fonction Arrêt différé vous permet de définir l'heure de fin du cycle sélectionné. En fonction des réglages que vous avez définis, l'heure de départ sera du cycle sera calculée par la logique interne de la machine. Par exemple, ce réglage est utile pour programmer votre machine pour terminer un lavage au moment où vous revenez chez vous après le travail. •

Appuyez plusieurs fois sur le bouton pour sélectionner les heures.

Opérations Permet de réduire les plis lors du cycle d'essorage afin que votre linge puisse être repassé facilement. 09

Le mode Repassage facile est disponible uniquement pour les cycles de lavage suivants : COTON, COTON, SYNTHÉTIQUES, JEANS (modèles de 9 kg uniquement), ECO, DRAPS, QUOTIDIEN, BÉBÉ COTON et COULEURS.

Appuyez sur ce bouton pour mettre le lave-linge sous et hors tension.

Essorage) selon les besoins.

Options. Appuyez à nouveau sur le bouton pour sélectionner l'option

Anti-tache, Repassage facile et Arrêt différé, afin de faciliter l'accès. Si vous souhaitez utiliser l'une de ces options, appuyez sur le bouton correspondant. 6. Appuyez sur Départ/Pause.

Pour modifier le cycle durant le fonctionnement 1. Appuyez sur Départ/Pause pour interrompre le fonctionnement. 2. Sélectionnez un autre cycle. 3. Appuyez à nouveau sur Départ/Pause pour commencer le nouveau programme.

Opérations Présentation des cycles Programmes standard Cycle

Description et charge maxi. (kg) •

JEANS (modèles 9 kg uniquement)

Une performance optimale avec une consommation d'énergie réduite pour les vêtements en coton, les draps, le linge de table, les sous-vêtements, les serviettes ou les t-shirts. Pour faire des économies d'énergie, la température de lavage réelle peut être réduite par rapport à celle spécifiée.

Pour les chemises ou t-shirts en polyester (Diolen, Trevira), polyamide (Perlon, Nylon) ou autre matière similaire.

Convient aux vêtements en laine lavables en machine pour les charges inférieures à 2,0 kg. Le cycle LAINE se caractérise par de légers mouvements de vaet-vient et le trempage afin d'éviter que les fibres de laine ne se froissent ou ne se déforment. L'utilisation d'une lessive neutre est recommandée.

Se caractérise par un processus d'essorage supplémentaire pour éliminer efficacement l'humidité du linge.

Se caractérise par un niveau d'eau plus élevé pendant le lavage principal et d'un cycle de rinçage supplémentaire pour garantir qu'aucune lessive en poudre ne reste sur vos vêtements.

Se caractérise par un processus de rinçage supplémentaire après l'application d'adoucissant sur le linge.

Nettoie le tambour en éliminant la saleté et les bactéries à l'intérieur du tambour. Lancez ce programme tous les 40 lavages sans ajouter ni lessive ni agent de blanchiment. Assurez-vous que le tambour est vide. N’utilisez aucun produit nettoyant pour nettoyer le tambour.

Le cycle Eco Bubble à basse température vous aide à réduire votre consommation d'énergie.

• ESSORAGE (modèles 7 et 8 kg uniquement)

Pour les vêtements en coton, les draps, les sous-vêtements, les serviettes ou les t-shirts. La durée de lavage et le nombre de cycles de rinçage s'adaptent automatiquement à la charge.

Description et charge maxi. (kg) •

Pour le lavage des vêtements de tous les jours, tels que les sousvêtements et les chemises.

Textiles transparents, lingerie fine, soie et autres textiles délicats à laver à la main. Pour une performance optimale, utilisez de la lessive liquide.

Permet un rinçage supplémentaire et un essorage réduit pour garantir un lavage en douceur du linge et un rinçage soigné.

Pour les draps, draps-housses, housses de couette, etc. Pour de meilleurs résultats, lavez uniquement 1 type de drap et assurez-vous que la charge est inférieure à 2,0 kg.

Permet un lavage à température élevée et un rinçage supplémentaire pour éliminer toute trace de lessive de manière efficace.

Options Option Prélavage Intensif

Cela ajoute un cycle de lavage préliminaire avant le cycle de lavage principal.

Pour du linge très sale. La durée de chaque cycle est plus longue que d'habitude.

Pour le linge peu sale (2,0 kg maximum) dont vous avez besoin rapidement. Utilise moins de 20 g de lessive. L'utilisation de plus de 20 g de lessive peut laisser des traces de lessive. Si vous utilisez de la lessive liquide, la dose maximale est de 20 ml.

Opérations Arrêt différé Vous pouvez programmer votre lave-linge pour que le cycle de lavage se termine automatiquement plus tard, en choisissant un départ différé de 1 à 24 heures (par tranches d'une heure). L'heure affichée correspond à celle à laquelle le lavage se terminera. 1. Sélectionnez un programme. Puis, modifiez les paramètres du programme, si nécessaire.

Arrêt différé plusieurs fois jusqu'à ce que le temps de fin souhaité soit réglé.

3. Appuyez sur Départ/Pause. Le voyant de Arrêt différé clignote et le lave-linge fait tourner le tambour pour détecter le poids de la charge si vous avez sélectionné le cycle COTON ou COTON. La détection de la charge n'est préréglée et activée que pour ces 2 cycles. Une fois terminé, le lave-linge affiche l'heure que vous avez réglée et la minuterie s'enclenche.

Arrêt différé, redémarrez le lave-linge en appuyant sur Marche/Arrêt.

Exemple de situation réelle Vous souhaitez qu'un cycle de deux heures soit terminé dans 3 heures. Pour cela, ajoutez l'option Arrêt différé au cycle actuel avec le réglage de 3 heures, puis appuyez sur Départ/Pause à 14h00. Puis que se passera-t-il ? Le lavelinge démarre son fonctionnement à 15h00, puis termine à 17h00. Voici la chronologie de cet exemple.

14h00 Définissez la fonction Arrêt différé sur 3 heures

Paramètres Sécurité enfant

Pour éviter les accidents des enfants, la fonction Sécurité enfant verrouille tous les boutons à l'exception de Marche/Arrêt.

Vous pouvez activer ou désactiver le son du lavelinge. Votre réglage sera maintenu même après le redémarrage du lave-linge.

Pour régler la fonction Sécurité enfant, maintenez appuyés simultanément les boutons

Rinçage pendant 3 secondes. Pour désactiver la fonction Sécurité enfant, maintenez appuyés simultanément les boutons Temp. et

Pour désactiver le son, maintenez appuyés simultanément Rinçage et Essorage pendant 3 secondes. Pour activer le son, maintenez appuyés à nouveau les boutons pendant 3 secondes.

Rinçage pendant 3 secondes.

En état Sécurité enfant, vous devez tout d'abord désactiver la fonction Sécurité enfant si vous souhaitez ajouter de la lessive ou du linge. Votre réglage sera maintenu même après le redémarrage du lave-linge. Opérations Français 39

Maintenance Maintenez le lave-linge propre afin d'éviter de dégrader ses performances et de préserver sa durée de vie.

Nettoyage tambour Lancez ce cycle régulièrement pour nettoyer le tambour et éliminer les bactéries. 1. Appuyez sur le bouton Marche/Arrêt pour mettre le lave-linge sous tension. 2. Tournez le Sélecteur de cycle pour sélectionner NETTOYAGE TAMBOUR. 3. Appuyez sur Départ/Pause. REMARQUE • •

La température de l'eau pour NETTOYAGE TAMBOUR est réglée sur 70 °C et ne peut pas être modifiée. Il est recommandé d'exécuter le cycle NETTOYAGE TAMBOUR une fois tous les 40 lavages. ATTENTION

N’utilisez aucun produit nettoyant pour nettoyer le tambour. Les résidus chimiques dans le tambour détériorent les performances de lavage.

Rappel NETTOYAGE TAMBOUR Selon le modèle, le rappel NETTOYAGE TAMBOUR correspond soit à une icône, soit à un voyant. Pour les modèles avec des icônes, l'icône s'allume sur le panneau de commande. Pour les modèles avec des voyants, le voyant s'allume à côté du bouton NETTOYAGE TAMBOUR ou dans la zone d'options du panneau de commande. • • Maintenance

Le rappel NETTOYAGE TAMBOUR clignote sur le panneau de commande tous les 40 lavages. Il est recommandé de lancer le cycle NETTOYAGE TAMBOUR régulièrement. Lorsque vous voyez clignoter ce rappel pour la première fois, vous pouvez l'ignorer 6 fois de suite. À partir du 7ème lavage, le rappel n'apparaît plus. Toutefois, il réapparaît à nouveau au 40ème lavage. Même une fois le dernier cycle terminé, le message « 0 » peut rester affiché. Vous pouvez enregistrer le décompte du cycle NETTOYAGE TAMBOUR en appuyant sur le bouton Marche/Arrêt. Cette action n'entraîne pas l'arrêt ou l'extinction de la machine, mais ne fait qu'afficher le décompte du cycle. Même si le message « 0 » ne disparaît pas, la machine fonctionne normalement. Nous vous recommandons de lancer le cycle régulièrement pour des questions d'hygiène.

Smart check Pour activer cette fonction, vous devez tout d'abord télécharger l'application Samsung Smart Washer sur Play Store ou sur App Store (Magasin des applications), puis l'installer sur un périphérique mobile muni d'un appareil photo. La fonction Smart Check a été optimisée pour les séries Galaxy et iPhone (modèles compatibles uniquement). 1. Lorsque le lave-linge détecte un problème, un code d'information s'affiche sur l'écran. Maintenez simultanément enfoncés les boutons

Options pendant 3 secondes pour entrer en mode Smart Check.

2. Le lave-linge démarre la procédure d'autodiagnostic et affiche un code d'information lorsqu'un problème est détecté. 3. Lancez l'application Samsung Smart Washer sur votre appareil mobile et appuyez légèrement sur Smart Check. 4. Placez le périphérique mobile à proximité de l'écran du lave-linge de sorte que le périphérique mobile et le lavelinge soient l'un en face de l'autre. Ensuite, le code d'information sera automatiquement reconnu par l'application. 5. Lorsque le code d'information a été correctement reconnu, l'application fournit des informations détaillées sur le problème et indique les mesures à prendre. REMARQUE • • •

Le nom de la fonction, Smart Check, peut varier selon la langue. Si de la lumière est réfléchie sur l'écran du lave-linge, l'application peut ne pas reconnaître le code d'information. Si l'application ne reconnait pas le code Smart Check à plusieurs reprises, saisissez le code d'information manuellement sur l'écran de l'application.

Maintenance Vidange d'urgence En cas de coupure de courant, vidangez l'eau à l'intérieur du tambour avant de retirer le linge.

le tuyau de vidange d'urgence jusqu'au bac tout en maintenant le bouchon du tuyau (B).

tuyau et réinsérez le tuyau. Puis, fermez le capot du filtre. REMARQUE Utilisez un grand bac car la quantité d'eau dans le tambour peut être plus importante que vous ne pensez.

Nettoyage Surface du lave-linge Utilisez un chiffon doux avec un produit d'entretien ménager non abrasif. Ne pulvérisez pas d'eau sur le lave-linge.

Filtre à maille Nettoyez le filtre à maille du tuyau d'eau une ou deux fois par an.

d'alimentation en eau et rebranchez le tuyau d'eau sur la vanne d'alimentation en eau. 8. Ouvrez le robinet d'eau. REMARQUE Si le filtre à maille est bouché, le code d'information « 4C » apparaît sur l'écran.

6. Séchez le filtre à maille complètement à l'ombre.

Maintenance Filtre de la pompe Il est recommandé de nettoyer le filtre de la pompe 5 ou 6 fois par an pour prévenir son obstruction. Une obstruction du filtre de la pompe peut réduire l'effet de bulles.

d'alimentation. 2. Vidangez le reste d'eau contenu dans le tambour. Reportez-vous à la section « Vidange d'urgence ».

du filtre de la pompe vers la droite.

Si le filtre à maille est bouché, le code d'information « 5C » apparaît sur l'écran. ATTENTION •

Assurez-vous que le bouton du filtre est correctement fermé après avoir nettoyé le filtre. Dans le cas contraire, cela peut provoquer une fuite. Assurez-vous que le filtre est correctement inséré après l'avoir nettoyé. Dans le cas contraire, cela peut causer une défaillance opérationnelle ou une fuite.

REMARQUE Pour retirer le détergent restant, lancez un cycle RINÇAGE+ESSORAGE en laissant le tambour vide.

Maintenance Reprise du fonctionnement après du gel Le lave-linge peut geler lorsque la température descend en-dessous de 0 °C. 1. Éteignez le lave-linge et débranchez le cordon d'alimentation. 2. Versez de l'eau chaude sur le robinet d'eau pour assouplir le tuyau d'eau. 3. Débranchez le tuyau d’eau et trempez-le dans l’eau chaude. 4. Versez de l’eau chaude dans le tambour du lave-linge et laissez-la agir pendant environ 10 minutes. 5. Raccordez le tuyau d'eau au robinet d'eau. REMARQUE Si le lave-linge ne fonctionne toujours pas normalement, répétez les étapes ci-dessus jusqu'à ce qu'il fonctionne normalement.

Mesures en cas de non-utilisation prolongée Évitez de ne pas utiliser le lave-linge pendant une période prolongée. Si vous n'utilisez pas le lave-linge pendant une période prolongée, vidangez-le et débranchez le cordon d'alimentation. 1. Tournez le Sélecteur de cycle pour sélectionner RINÇAGE+ESSORAGE. 2. Videz le tambour et appuyez sur le bouton Départ/Pause. 3. Lorsque le cycle est terminé, fermez le robinet d'eau et débranchez le tuyau d'eau. 4. Éteignez le lave-linge et débranchez le cordon d'alimentation. 5. Ouvrez le hublot pour faire circuler l'air dans le tambour. Maintenance 46 Français

Dépannage Contrôles Si vous rencontrez un problème avec votre lave-linge, consultez tout d'abord le tableau suivant et essayez les suggestions proposées. Problème

Le lave-linge ne démarre pas.

• • • L'arrivée d'eau est • insuffisante ou interrompue. • • • En fin de programme, de la lessive subsiste dans le tiroir à lessive.

Le lave-linge vibre d'une manière excessive ou émet du bruit.

Ouvrez entièrement le robinet d'eau. Assurez-vous que le hublot est correctement fermé. Assurez-vous que le tuyau d'arrivée d'eau n'est pas gelé. Assurez-vous que le tuyau d'arrivée d'eau n'est pas entortillé ou bouché. Assurez-vous que la pression de l'eau est suffisante. Assurez-vous que la pression d'eau est suffisante pour faire fonctionner le lavelinge. Assurez-vous que de la lessive a été ajoutée dans le bac central du tiroir à lessive. Vérifiez que le bouchon de rinçage est correctement inséré. Si vous utilisez la lessive en poudre, assurez-vous que le sélecteur de lessive est en position haute. Enlevez le bouchon de rinçage et nettoyez le tiroir à lessive. Assurez-vous que le lave-linge est installé sur un sol plan et solide non glissant. Si le sol n'est pas plan, utilisez les pieds réglables pour ajuster la hauteur du lave-linge. Assurez-vous que les vis de transport ont été retirées. Assurez-vous que le lave-linge n'est en contact avec aucun autre objet. Assurez-vous que la charge de linge est bien équilibrée. Le moteur peut générer du bruit lors du fonctionnement normal. Des salopettes ou des vêtements comportant des éléments métalliques peuvent générer du bruit lors du lavage. Ceci est tout à fait normal. Des objets tels que des pièces de monnaie peuvent provoquer du bruit. Après le lavage, retirez ces objets du tambour ou du boîtier du filtre.

Assurez-vous que le lave-linge est branché. Assurez-vous que le hublot est correctement fermé. Assurez-vous que les robinets d'eau sont ouverts. Appuyez ou tapez légèrement sur le bouton Départ/Pause pour démarrer le lave-linge. Assurez-vous que la fonction Sécurité enfant n'est pas activée. Avant de se remplir, votre lave-linge émet une série de cliquetis ; ces cliquetis indiquent qu'il vérifie que le hublot est bien verrouillé et qu'il effectue une vidange rapide. Vérifiez les fusibles ou réarmez le disjoncteur.

• • Le lave-linge ne se vidange pas et/ou n'essore pas.

Assurez-vous que le tuyau de vidange est toujours droit dans le système de vidange. Si la vidange ne s'effectue pas, appelez le service de dépannage. Assurez-vous que le filtre à impuretés n'est pas bouché. Fermez le hublot et appuyez ou tapez légèrement sur le bouton Départ/Pause. Pour des raisons de sécurité, le lave-linge ne tourne ou n'essore pas tant que le hublot n'est pas fermé. Assurez-vous que le tuyau de vidange n'est pas gelé ou bouché. Assurez-vous que le tuyau de vidange est raccordé à un système de vidange non obstrué. Si l'alimentation électrique du lave-linge n'est pas suffisante, le lave-linge ne se vidange pas ou n'essore pas temporairement. Dès que l'alimentation électrique est à nouveau suffisante, le lave-linge fonctionne normalement.

L'essorage ne fonctionne pas. • • •

Assurez-vous que le linge est réparti régulièrement. Assurez-vous que le lave-linge est installé sur une surface plane et stable. Rééquilibrez la charge. Si vous souhaitez laver un seul vêtement, par exemple un peignoir de bain ou une paire de jeans, il se peut que le résultat final de l'essorage ne soit pas satisfaisant et que le message d'erreur « Ub » apparaisse à l'écran.

Appuyez ou tapez légèrement sur le bouton Départ/Pause pour arrêter le lavelinge. Le mécanisme de verrouillage du hublot se débloque après quelques minutes. Le hublot ne s’ouvre que 3 minutes après l'arrêt ou la désactivation du lavelinge. Vérifiez que toute l’eau a été vidangée. Le hublot ne s'ouvre pas si de l'eau reste dans le tambour. Vidangez le tambour et ouvrez le hublot normalement. Vérifiez que le voyant de verrouillage du tambour est éteint. Le voyant de verrouillage du hublot s'éteint après la vidange du lave-linge.

• • Le hublot ne s'ouvre pas. Dépannage

Quantité de mousse trop importante.

Impossible mettre de la lessive supplémentaire.

Assurez-vous d'utiliser les types de lessive recommandés. Utilisez une lessive haute efficacité pour empêcher la surproduction de mousse. Réduisez la quantité de lessive pour les lavages à l'eau douce, les petites charges ou pour le linge peu sale. Il est vivement conseillé d'utiliser une lessive haute efficacité. Assurez-vous que la quantité de lessive et d'assouplissant restante ne dépasse pas la limite.

• Le lave-linge s'arrête. • • •

La température de l'eau lors du remplissage n'est pas correcte.

Le linge n'est pas essoré correctement.

Ouvrez entièrement les deux robinets. Vérifiez le choix de la température. Assurez-vous que les tuyaux sont branchés sur les bons robinets. Rincez les canalisations d'eau. Assurez-vous que le chauffe-eau est réglé sur une température de 49 °C minimum. Vérifiez également la capacité et le taux de récupération du chauffeeau. Débranchez les tuyaux et nettoyez le filtre à maille. Le filtre à maille peut être obstrué. Lors du remplissage du lave-linge, la température de l'eau est susceptible de varier car la fonction automatique de contrôle de la température vérifie la température de l'eau entrante. Ceci est tout à fait normal. Lors du remplissage du lave-linge, vous pouvez remarquer que de l'eau chaude et/ou froide passe par le distributeur alors qu'une température de lavage contraire est sélectionnée. Ceci est tout à fait normal ; ce phénomène est dû à la fonction de contrôle automatique de la température chargée d'établir la température de l'eau. Utilisez la vitesse de l'essorage Élevé ou Très élevé. Utilisez une lessive haute efficacité pour réduire la production de mousse. La charge n'est pas assez importante. De petites charges (un ou deux articles) risquent de mal se répartir et donc de mal être essorées. Assurez-vous que le tuyau de vidange n'est pas emmêlé ou bouché.

Branchez le cordon d'alimentation sur une prise électrique qui fonctionne. Vérifiez les fusibles ou réarmez le disjoncteur. Fermez le hublot et appuyez sur le bouton Départ/Pause pour démarrer le lavelinge. Pour des raisons de sécurité, le lave-linge ne tourne ou n'essore pas tant que le hublot n'est pas fermé. Avant de se remplir, votre lave-linge émet une série de cliquetis ; ces cliquetis indiquent qu'il vérifie que le hublot est bien verrouillé et qu'il effectue une vidange rapide. Le cycle peut comporter une phase de pause ou de trempage. Il se peut que le lave-linge se remette en marche après quelques minutes. Assurez-vous que le filtre à maille du tuyau d’arrivée d'eau sur les robinets d'eau n'est pas obstrué. Nettoyez le filtre à maille régulièrement. Si l'alimentation électrique du lave-linge n'est pas suffisante, le lave-linge ne se vidange pas ou n'essore pas temporairement. Dès que l'alimentation électrique est à nouveau suffisante, le lave-linge fonctionne normalement.

De l’eau fuit du lave-linge.

Pas de bulles visibles (modèles Bubbleshot uniquement).

Assurez-vous que le hublot est correctement fermé. Vérifiez que tous les raccordements des tuyaux sont bien serrés. Assurez-vous que l'extrémité du tuyau de vidange est bien insérée et fixée au système de vidange. Évitez toute surcharge. Utilisez une lessive haute efficacité pour empêcher la surproduction de mousse.

De la mousse trop importante s'accumule dans les renfoncements et peut entraîner de mauvaises odeurs. Exécutez des programmes de lavage pour stériliser de manière périodique. Nettoyez le joint du hublot (diaphragme). Séchez l'intérieur du lave-linge lorsqu'un programme est terminé.

Une surcharge peut masquer les bulles. Plusieurs vêtements contaminés peuvent empêcher la génération des bulles.

Si un problème persiste, contactez un centre de service Samsung local.

Codes d'information En cas de dysfonctionnement de votre lave-linge, un code d'information peut apparaître sur l'écran. Vérifiez le tableau ci-dessous et essayez les suggestions. Code

Action L'eau n'arrive pas. • • • •
