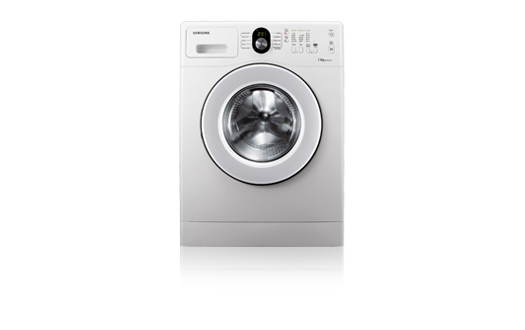

Mode d'emploi lave-linge Samsung WF8702NDW

Présentation

Caractéristiques de votre nouveau lave-linge Samsung Avec ce nouveau lave-linge, faire une lessive prend un tout autre sens. Capacité XXL, économie d’énergie... Le lave-linge Samsung possède toutes les caractéristiques nécessaires pour transformer une tâche désagréable en un vrai moment de plaisir. • Programme Bébé coton Votre lave-linge Samsung propose des programmes spéciaux pour protéger les vêtements des enfants à la peau sensible. Ils réduisent les irritations de la peau des enfants en diminuant les résidus de lessive. Ces programmes permettent en outre de classer le linge en différents types ; le lavage est donc effectué selon les caractéristiques de chaque type. Les enfants ressentent ainsi une agréable sensation de propreté lorsqu’ils mettent leurs vêtements.

• Sécurité enfant La fonction Sécurité enfant empêche les plus jeunes de jouer avec le lave-linge. Cette fonction de sécurité empêche non seulement les enfants de jouer avec les fonctions du lave-linge, mais elle vous avertit aussi lorsqu’elle est activée.

• Laine certifié Cette machine a été testée et déclarée conforme à la spécification requise de la Société Woolmark relative aux produits de laine lavables à la machine. Les tissus doivent être lavés selon les instructions marquées sur l’étiquette de vêtement comme spécifié par Woolmark et Samsung.

• Départ différé Ce lave-linge vous permet de différer le départ d’un programme de 19 heures, par tranches d’une heure - pour un confort d’utilisation optimal.

2_ Caractéristiques de votre nouveau lave-linge Samsung WF8704NDW-02669K_FR.indd 2

• Express Quand il n’y a pas de temps à perdre ! Un lavage en moins de 30 minutes vous permettra de vous rendre à votre rendez-vous. Notre programme Lavage express de 29 minutes peut répondre aux besoins les plus exigeants qu’implique une vie animée. Désormais, vous pouvez laver vos vêtements préférés en seulement 29 minutes !

• Programmes Délicats et Lavage main Pour laver tout en douceur vos vêtements les plus fragiles, il convient de choisir la température, le cycle de lavage et la quantité d’eau appropriés. Ce manuel contient de précieuses informations relatives à l’installation, à l’utilisation et à l’entretien de votre nouveau lave-linge Samsung. Reportez-vous aux descriptions du panneau de commande, aux consignes d’utilisation du lave-linge, ainsi qu’aux conseils pratiques pour profiter pleinement des caractéristiques et fonctions de pointe de votre machine. La section « Codes d’erreur et de dépannage » de la page 29 vous explique ce qu’il y a lieu de faire en cas de problème avec votre nouveau lave-linge.

Caractéristiques de votre nouveau lave-linge Samsung _3 WF8704NDW-02669K_FR.indd 3

Consignes de sécurité Tout au long de ce manuel, vous rencontrerez des notes intitulées Avertissement et Attention . Les instructions reprises sous les mentions Avertissement et Attention ainsi que les consignes de sécurité importantes qui suivent ne couvrent pas l’ensemble des conditions et des situations susceptibles de se produire. Il est de votre responsabilité de faire preuve de bon sens, de prudence et de discernement lors de l’installation, de l’entretien ou du fonctionnement de votre lave-linge. La société Samsung ne saurait être tenue responsable de dommages causés par une mauvaise utilisation.

Symboles et mesures de sécurité importants

Signification des icônes et signes repris dans ce manuel d’utilisation : Risques ou pratiques inadaptées susceptibles de causer des blessures AVERTISSEMENT graves, voire mortelles. ATTENTION

Risques ou pratiques inadaptées susceptibles de causer des blessures légères ou des dommages matériels.

Pour réduire le risque d’incendie, d’explosion, d’électrocution ou de blessure lors de l’utilisation de votre lave-linge, observez les consignes élémentaires de sécurité ci-dessous : NE PAS faire. NE PAS démonter. NE PAS toucher. Suivre attentivement les instructions. Débrancher la prise murale. S’assurer que l’appareil est relié à la terre afin d’éviter tout choc électrique. Contacter le service d’assistance technique pour obtenir de l’aide. Remarque

Ces symboles d’avertissement ont pour but d’éviter tout risque de blessure corporelle. Respectez-les en toutes circonstances. Lisez attentivement la section Consignes de sécurité de ce manuel et conservez ce dernier en lieu sûr afin de pouvoir le consulter ultérieurement. Lisez attentivement toutes les consignes avant d’utiliser l’appareil. Comme avec tout équipement électrique ou comportant des parties mobiles, il existe un certain nombre de dangers potentiels. Pour utiliser cet appareil en toute sécurité, familiarisez-vous avec son fonctionnement et restez prudent lorsque vous l’employez. Installez votre lave-linge en intérieur et évitez de l’exposer aux intempéries. Installez votre lave-linge à niveau, sur un sol capable de supporter son poids. Votre lave-linge doit être correctement mis à la terre. Ne le branchez jamais sur une prise non reliée à la terre.

4_ Consignes de sécurité WF8704NDW-02669K_FR.indd 4

Pour réduire le risque d’incendie ou d’explosion : ATTENTION

• Ne lavez jamais de linge ayant été trempé dans ou lavé ou traité avec de l’essence, des solvants de nettoyage à sec ou toute autre substance inflammable ou explosive. Ces substances dégagent en effet des vapeurs qui risquent de s’enflammer ou d’exploser. Rincez à la main tout tissu ayant été exposé à des solvants de nettoyage ou à d’autres liquides ou solides inflammables avant de les placer dans votre lave-linge. Vérifiez que toute trace de ces liquides, solides et vapeurs a été éliminée. Les substances suivantes doivent être considérées comme dangereuses : acétone, alcool dénaturé, essence, kérosène, certains détergents ménagers et détachants, térébenthine, cires et décapants. • N’introduisez pas d’essence, de solvant de nettoyage à sec ou d’autre substance inflammable ou explosive dans le lave-linge. • Dans certaines conditions, de l’hydrogène peut s’accumuler dans les systèmes de production d’eau chaude (comme votre chauffe-eau) qui n’ont pas été utilisés depuis au moins deux semaines. L’HYDROGÈNE EST UN GAZ EXPLOSIF. Si votre système de production d’eau chaude est inutilisé depuis au moins deux semaines, ouvrez tous les robinets d’eau chaude de votre maison et laissez l’eau s’écouler pendant plusieurs minutes avant d’utiliser votre lave-linge. Cela permettra d’éliminer l’hydrogène qui se serait éventuellement accumulé. L’hydrogène étant un gaz inflammable, ne fumez pas et ne créez aucune flamme ni étincelle pendant cette opération. En cas de fuite de gaz, ventilez immédiatement la pièce sans toucher la prise d’alimentation. Débranchez le cordon d’alimentation avant de procéder à l’entretien de votre lave-linge. Avant chaque lessive, videz les poches des vêtements à laver. Les petits objets durs de forme irrégulière comme les pièces, couteaux, punaises ou trombones risquent en effet d’endommager votre lave-linge. Évitez de laver des vêtements comportant de grandes boucles, des boutons ou d’autres accessoires métalliques lourds. N’ouvrez pas le hublot du lave-linge si

Consignes de sécurité _5 WF8704NDW-02669K_FR.indd 5

Consignes de sécurité Cet appareil est prévu pour une utilisation domestique uniquement. Assurez-vous que le raccordement en eau et en électricité est effectué par un technicien qualifié conformément au manuel d’utilisation (reportez-vous à la section « Installer votre AVERTISSEMENT lave-linge ») et aux normes de sécurité locales. Avant de procéder à toute opération de nettoyage ou de maintenance, débranchez l’appareil de la prise électrique. Débranchez l’appareil et coupez l’eau après chaque utilisation. Assurez-vous que toutes les poches des vêtements à laver sont vides. Les objets durs et pointus, comme les pièces de monnaie, les épingles de sûreté, les clous, les vis ou les pierres peuvent occasionner d’importants dégâts à l’appareil. Empêchez les enfants et les animaux de jouer sur ou dans l’appareil afin d’éviter tout risque de blessure ou d’étouffement. Le hublot en verre devient très chaud pendant le cycle de lavage. Ne touchez jamais le hublot en verre en cours de programme. Ne tentez pas de réparer l’appareil vous-même. Les réparations effectuées par des personnes inexpérimentées ou non qualifiées peuvent entraîner des blessures et/ou des réparations plus importantes sur l’appareil. Si la prise (cordon d’alimentation) est endommagée, elle doit être remplacée par le fabricant, son réparateur ou une personne disposant des qualifications équivalentes afin d’éviter tout danger. L’entretien de cet appareil doit uniquement être effectué par un centre de réparation homologué ; seules des pièces détachées de la marque doivent être utilisées.

Ne laissez pas les enfants (ou les animaux domestiques) jouer sur ou dans le lave-linge. Le hublot du lave-linge ne s’ouvre pas de l’intérieur ; un enfant peut donc se blesser gravement s’il est enfermé dans l’appareil. Cet appareil n’est pas conçu pour être utilisé par des personnes (y compris les enfants) inexpérimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites, sauf si celles-ci sont sous la surveillance ou ont reçu les instructions d’utilisation appropriées de la personne responsable de leur sécurité. Les enfants ne doivent pas utiliser l’appareil sans la surveillance d’un adulte. Pour votre sécurité, lisez les instructions de fonctionnement de l’appareil avant de vous en servir et soyez toujours vigilant lors de son utilisation. L’appareil doit être positionné de telle manière à ce que la prise de courant, les robinets d’arrivée d’eau et les tuyaux d’évacuation restent accessibles en permanence.

Tenez tous les éléments d’emballage (sacs plastique, polystyrène, etc.) hors de portée des enfants. N’utilisez jamais les eaux traitées contenant des huiles, des crèmes ou des lotions (habituellement vendues dans les centres de beauté ou de soins). • La gaine risquerait de se déformer et d’entraîner une panne ou une fuite d’eau.

6_ Consignes de sécurité WF8704NDW-02669K_FR.indd 6

En règle générale, un tambour de lave-linge inoxydable ne rouille pas. En revanche, un objet en métal oublié dans le tambour (ex. : épingle à cheveux) peut finir par rouiller. • Ne laissez pas d’eau ou d’eau de Javel chlorée stagner dans le tambour. • N’utilisez pas régulièrement et ne laissez pas stagner d’eau contenant du fer dans le tambour. Si de la rouille commence à se former sur la surface du tambour, appliquez-y un produit de nettoyage (neutre) et frottez à l’aide d’une éponge ou d’un chiffon doux (N’utilisez jamais de brosse métallique.). Si le lave-linge comporte des orifices de ventilation à la base, veillez à ne pas obstruer ces derniers. Utilisez uniquement des tuyaux neufs.

Instructions concernant la marque DEEE Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L’élimination incontrôlée des déchets pouvant porter préjudice à l’environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles. Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu’il soit recyclé en respectant l’environnement. Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Consignes de sécurité _7 WF8704NDW-02669K_FR.indd 7

Installer le lave-linge

Vérification des pièces Respect des conditions d’installation Alimentation électrique et mise à la terre Arrivée d’eau Vidange Plancher Température ambiante Installation dans une niche ou une armoire Installer votre lave-linge

Effectuer un lavage

Premier lavage Consignes élémentaires Panneau de commande Sécurité enfant Signal sonore Départ différé Laver du linge à l’aide du sélecteur de programme Laver du linge en mode manuel Informations sur la lessive et les additifs Quelle lessive utiliser ? Tiroir à lessive

Avant de laver du linge pour la première fois, vous devez effectuer un cycle complet à vide (c’està-dire sans charger de linge dans le tambour).

: lessive pour le prélavage ou amidon. : lessive pour le lavage principal, adoucissant, agent de prétrempage, produit blanchissant et détachant. : additifs, de l’assouplissant par exemple (ne pas dépasser le bord inférieur MAX du bac « A »).

Vous pouvez programmer votre lave-linge pour que le cycle de lavage se termine automatiquement plus tard, en choisissant un départ différé de 3 à 19 heures (par tranches d’une heure). L’heure affichée correspond à celle à laquelle le cycle de lavage se terminera. 1. Programmez manuellement ou automatiquement votre lave-linge en fonction du type de linge à laver. 2. Appuyez sur le bouton Départ différé à plusieurs reprises jusqu’à obtenir le départ différé souhaité. 3. Appuyez sur le bouton Départ/Pause. Le témoin « Départ différé » s’allume et l’horloge commence le compte à rebours jusqu’à atteindre l’heure définie. 4. Pour annuler la fonction Départ différé, appuyez sur le bouton Marche/Arrêt puis remettez le lave-linge en marche.

La fonction de prélavage n’est disponible qu’avec les programmes Coton, Synthétiques, Bébé coton et Quotidien. Effectuez un cycle de prélavage uniquement si le linge à laver est très sale. 7. Utilisez le Sélecteur de programme pour sélectionner le programme approprié en fonction du type de linge : Coton, Synthétiques, Délicats, Lavage main, Bébé coton, Quotidien, Express. Le voyant correspondant au programme sélectionné s’allume sur le panneau de commande. 8. À ce stade, vous pouvez contrôler la température de lavage, le nombre de cycles de rinçage, la vitesse d’essorage et le délai de départ différé en appuyant sur le bouton correspondant. 9. Appuyez sur le bouton Départ/Pause pour lancer le cycle de lavage. L’indicateur de progression s’allume et le temps de lavage restant apparaît à l’écran. Option Pause Il est possible d’ajouter ou de retirer du linge dans les 5 minutes qui suivent le début du cycle de lavage. 1. Appuyez sur le bouton Départ/Pause pour déverrouiller le hublot. Le hublot est bloqué si l’eau est trop CHAUDE ou son niveau trop ÉLEVÉ. 2. Après avoir refermé le hublot, appuyez sur le bouton Départ/Pause pour redémarrer le cycle de lavage. Lorsque le programme est terminé : À la fin du programme, le lave-linge s’arrête automatiquement. 1. Ouvrez le hublot. 2. Sortez le linge.

Effectuer un lavage _21 WF8704NDW-02669K_FR.indd 21

Effectuer un lavage Laver du linge en mode manuel Vous pouvez laver des vêtements en fonction manuelle, sans utiliser le sélecteur de programme. 1. Ouvrez l’arrivée d’eau. 2. Appuyez sur le bouton Marche/Arrêt du lave-linge. 3. Ouvrez le hublot. 4. Chargez les articles un par un dans le tambour, sans les tasser ni surcharger le lave-linge. 5. Fermez le hublot. 6. Ajoutez de la lessive et, si nécessaire, de l’adoucissant ou du liquide de prélavage dans les bacs appropriés. 7. Appuyez sur le bouton Température pour choisir la température (Eau froide, 30 ˚C, 40 ˚C, 60 ˚C et 95 ˚C). 8. Appuyez sur le bouton Rinçage pour choisir le nombre de cycles de rinçage La durée du lavage augmente en conséquence. 9. Appuyez sur le bouton Essorage pour choisir la vitesse d’essorage. La fonction Arrêt cuve pleine vous permet de sortir de votre lave-linge des articles encore : Sans essorage, (Tous les voyants sont éteints): Arrêt cuve pleine) non essorés. ( 10. Appuyez sur le bouton Départ différé à plusieurs reprises pour faire défiler les différentes options disponibles (de 3 à 19 heures, par tranches d’une heure). L’heure affichée correspond à celle à laquelle le cycle de lavage se terminera. 11. Appuyez sur le bouton Départ/Pause pour lancer le cycle de lavage.

• Si la charge de linge n’est pas équilibrée (le message « UE » s’affiche), rééquilibrez-la. Un mauvais équilibrage de la charge risque de réduire l’efficacité de l’essorage. • Lorsque vous lavez des draps ou des couettes, il se peut que la durée de lavage soit allongée ou que l’efficacité de l’essorage soit moindre. • Pour ce type d’article, la capacité maximale conseillée est de 1,8 kg. • Si vous souhaitez laver un seul vêtement, par exemple un peignoir de bain ou une paire de jeans, il se peut que le résultat final de l’essorage ne soit pas satisfaisant et que le message d’erreur « UE » apparaisse à l’écran.. Assurez-vous de placer les soutien-gorge (lavables à l’eau) dans un sac à linge (à acheter séparément). • Les parties métalliques de la structure peuvent en effet sortir du soutien-gorge et endommager le linge. Il est donc conseillé de les insérer dans un sac à linge fin. • Les vêtements légers et de petite taille, tels que les chaussettes, gants, bas et mouchoirs, peuvent se coincer entre le hublot et la paroi du lave-linge. Placez-les dans un sac à linge fin. ATTENTION

Ne lavez pas le sac à linge seul, sans linge. Ceci pourrait provoquer des vibrations anormales susceptibles d’entraîner des déplacements intempestifs de la machine ou des accidents impliquant des blessures.

Effectuer un lavage _23 WF8704NDW-02669K_FR.indd 23

Votre lave-linge

Vidanger le lave-linge en urgence Nettoyer l’extérieur du lave-linge Nettoyage du tiroir à lessive et du logement du tiroir Nettoyage du filtre à impuretés Nettoyer le filtre à maille du tuyau d’arrivée d’eau Réparer un lave-linge qui a gelé Entreposer le lave-linge

Dépannage

Vérifiez les points suivants si... Codes d’erreur

Tableau des programmes

Tableau des symboles d’entretien des textiles Protection de l’environnement Déclaration de conformité Caractéristiques techniques

8_ Sommaire WF8704NDW-02669K_FR.indd 8

Installer le lave-linge Assurez-vous que l’installateur a suivi ces instructions à la lettre afin que votre nouveau lave-linge fonctionne correctement et que vous ne soyez exposé à aucun risque lorsque vous faites une lessive.

Déballez soigneusement votre lave-linge et vérifiez que vous disposez bien de toutes les pièces illustrées ci-dessous. Si vous constatez que le lave-linge a été endommagé pendant le transport ou qu’il manque des pièces, contactez le service clientèle de Samsung ou votre revendeur Samsung.

Vérification des pièces

Tiroir à lessive Panneau de commande Prise

Filtre à impuretés Pieds réglables Tambour

Tuyau de vidange d’urgence Capot du filtre

Caches pour les trous des vis

Installer le lave-linge _9 WF8704NDW-02669K_FR.indd 9

Respect des conditions d’installation

Alimentation électrique et mise à la terre Afin d’éviter tout risque d’incendie, d’électrocution ou de blessure, il est essentiel que le câblage et la mise à la terre soient réalisés conformément aux spécifications de la dernière révision du Code national de l’électricité (NEC) ANSI/FNPA n° 70 ainsi qu’aux réglementations et ordonnances locales en vigueur. L’utilisation d’une alimentation électrique adaptée à cet appareil relève de la responsabilité de son propriétaire. AVERTISSEMENT

N’utilisez jamais de rallonge. Utilisez uniquement le cordon d’alimentation fourni avec votre lave-linge.

En préparation de l’installation, assurez-vous que l’alimentation électrique réunit les conditions suivantes : • Fusible ou coupe-circuit 220 V~240 V 50 Hz 16 A • Circuit de dérivation distinct, réservé uniquement à votre lave-linge Votre lave-linge doit être mis à la terre. En cas de panne ou de défaillance du lave-linge, la mise à la terre réduira le risque de surtension électrique en fournissant au courant électrique un chemin de moindre résistance. Votre lave-linge est équipé d’un cordon doté d’une prise à 3 broches avec conducteur de terre destinée à être branchée sur une prise murale correctement installée et reliée à la terre. Ne reliez jamais un conducteur de terre à une conduite de plomberie en plastique, une conduite de gaz ou une conduite d’eau chaude. Un branchement incorrect du conducteur de terre peut provoquer une surtension électrique. Demandez conseil à un électricien ou à un réparateur agréé si vous avez des doutes quant à la mise à la terre correcte du lave-linge. Ne modifiez pas la fiche fournie avec le lave-linge. Si elle n’est pas adaptée à la prise murale, faites appel à un électricien qualifié pour installer une prise appropriée.

Arrivée d’eau Pour un remplissage correct du lave-linge, la pression d’eau doit être comprise entre 50 kPa (0,5 Bar) et 800 kPa (8 Bar). Si la pression d’eau est inférieure à 50 kPa (0,5 Bar), la vanne d’arrivée d’eau risque de ne plus se fermer correctement et la durée de remplissage risque d’augmenter au-delà de la limite autorisée par le contrôleur, entraînant ainsi l’arrêt du lave-linge (Un limiteur de durée de remplissage est intégré au contrôleur de l’appareil afin d’éviter tout trop-plein ou toute inondation en cas de défaillance d’un tuyau interne.). Les robinets d’arrivée d’eau doivent se trouver à moins de 122 cm de l’arrière de votre lave-linge afin que les tuyaux fournis puissent être reliés à l’appareil. La plupart des magasins de fournitures de plomberie proposent des tuyaux d’alimentation en eau de différentes longueurs (jusqu’à 305 cm). Voici quelques conseils pour réduire les risques de fuite et de dégât des eaux : • Faites en sorte que les robinets d’arrivée d’eau soient facilement accessibles. • Fermez les robinets d’arrivée d’eau lorsque vous n’utilisez pas le lave-linge. • Vérifiez régulièrement l’absence de fuites au niveau des raccords des tuyaux d’alimentation en eau. AVERTISSEMENT

Avant d’utiliser votre lave-linge pour la première fois, vérifiez l’absence de fuites au niveau des raccords avec la vanne d’arrivée d’eau et les robinets.

10_ Installer le lave-linge WF8704NDW-02669K_FR.indd 10

Plancher Pour un fonctionnement optimal, votre lave-linge doit être installé sur un sol stable. Si le sol est en bois, il est possible qu’il doive être renforcé afin de réduire les vibrations et les problèmes de déséquilibre. La présence de moquette ou de surfaces molles contribue aux vibrations et/ou à la tendance de votre lave-linge à se déplacer durant l’essorage.

Installation

Samsung recommande de placer le tuyau d’évacuation mural à une hauteur de 46 cm. Le tuyau de vidange doit être accroché à la pince prévue à cette effet, puis introduit dans le tuyau d’évacuation mural. Le tuyau d’évacuation mural doit être suffisamment large pour qu’il soit possible d’y insérer le tuyau de vidange du lave-linge. Le tuyau de vidange est fixé en usine.

N’installez jamais votre lave-linge sur une plate-forme ou sur une structure dont le soutien est insuffisant.

Température ambiante N’installez pas votre lave-linge dans une zone où l’eau peut geler : en effet, il subsistera toujours une certaine quantité d’eau dans le robinet de prise d’eau, la pompe ou les tuyaux. La présence d’eau gelée dans les conduites peut endommager les courroies, la pompe et d’autres composants.

Installation dans une niche ou une armoire Pour garantir un fonctionnement correct et sûr de votre nouveau lave-linge, il convient de respecter les exigences suivantes en termes de dégagement : Côtés – 25 mm

Si le lave-linge et un sèche-linge sont installés ensemble, il doit y avoir une aération d’au moins 465 mm sans obstacle à l’avant de la niche ou de l’armoire. Installé seul, votre lave-linge ne nécessite pas d’aération spécifique.

Si le robinet est doté d’un pas de vis, raccordez le tuyau d’arrivée d’eau au robinet comme indiqué ci-contre.

Utilisez un robinet standard pour l’arrivée d’eau. Si le robinet est à angle droit ou s’il est trop gros, retirez la bague d’écartement avant d’insérer le robinet dans l’adaptateur.

Installer le lave-linge _15 WF8704NDW-02669K_FR.indd 15

Installer le lave-linge Raccordement du tuyau de vidange L’extrémité du tuyau de vidange peut être positionnée de trois façons différentes : 1. Sur le bord d’un lavabo : le tuyau de vidange doit être positionné à une hauteur comprise entre 60 et 90 cm. Pour que le bout du tuyau reste coudé, utilisez le guide-tuyau en plastique fourni. Fixez le guide au mur avec un crochet ou au robinet avec un lien, afin que le tuyau de vidange ne bouge pas.

2. Raccordé au tuyau d’évacuation du lavabo : le tuyau d’évacuation doit être situé au-dessus du siphon du lavabo, afin que son extrémité soit au moins à 60 cm du sol. 3. Sur un tuyau d’évacuation : il est conseillé d’utiliser un tuyau vertical de 65 cm (sa longueur doit être comprise entre 60 cm et 90 cm).

Mettez votre lave-linge de

niveau en faisant tourner les pieds vers la gauche ou la droite manuellement.

Prenez le raccord en l correspondant au tuyau

d’arrivée d’eau froide et raccordez-le à l’arrivée d’eau froide, à l’arrière de la machine. Serrez à la main. Le tuyau d’arrivée d’eau doit être raccordé au lave-linge à une extrémité et au robinet d’eau à l’autre extrémité. Ne tendez pas le tuyau d’arrivée d’eau. Si le tuyau est trop court, remplacez-le par un tuyau haute pression plus long.

Raccordez l’autre extrémité du tuyau d’arrivée

d’eau froide au robinet d’eau froide et serrezla à la main. Si nécessaire, vous pouvez repositionner le tuyau d’arrivée d’eau sur le lave-linge en desserrant le raccord, en faisant tourner le tuyau et en resserrant le raccord. Pour les modèles équipés d’une arrivée d’eau chaude supplémentaire : 1. Prenez le raccord en L rouge correspondant au tuyau d’arrivée d’eau chaude et raccordez-le à l’arrivée d’eau chaude, à l’arrière de la machine. Serrez à la main. 2. Raccordez l’autre extrémité du tuyau d’arrivée d’eau chaude au robinet d’eau chaude et serrez-la à la main. 3. Utilisez un raccord en Y si vous souhaitez utiliser uniquement l’eau froide.

Installer le lave-linge _13 WF8704NDW-02669K_FR.indd 13

Installer le lave-linge Raccordement du tuyau d’arrivée d’eau

Tout d’abord, desserrez les quatre vises de l’adaptateur

à l’aide d’un cruciforme. Ensuite, tenez l’adaptateur et tournez la partie (2) dans le sens de la flèche jusqu’à ce qu’il y ait un espace de 5 mm.

Raccordez l’adaptateur au robinet d’eau en resserrant

fermement les vises tout en faisant glisser l’adaptateur vers le haut. Tournez la partie (2) dans le sens de la flèche et raccordez (1) et (2)

4. Raccordez le tuyau d’arrivée d’eau à l’adaptateur. Lorsque vous relâchez la partie (3), le tuyau se connecte automatiquement à l’adaptateur, en faisant le bruit d’un “clic”. Après avoir relier le tuyau d’arrivée d’eau à l’adaptateur, assurez-vous qu’il soit correctement raccordé en tirant le tuyau vers le bas.

Raccordez l’autre extrémité du tuyau d’arrivée d’eau à la

valve située à l’arrière du lave-linge. Vissez dans le sens des aiguilles d’une montre.

14_ Installer le lave-linge WF8704NDW-02669K_FR.indd 14

Ouvrez l’arrivée d’eau et assurez-vous qu’il n’y ait

aucune fuite d’eau au niveau de la valve, du robinet ou de l’adaptateur. S’il y a une fuite d’eau , répétez l’étape précédente.

N’utilisez pas votre machine s’il ya une fuite d’eau. Ceci pourrait provoquer un choc électrique ou des lésions.

Étape

Mettre votre lave-linge sous tension Branchez le cordon d’alimentation sur une prise électrique murale agréée de 230 V et 50 Hz, protégée par un fusible de 15 ampères (ou un coupe-circuit comparable) (Pour obtenir plus d’informations sur les exigences électriques et de mise à la terre, reportez-vous à la page 10.).

16_ Installer le lave-linge WF8704NDW-02669K_FR.indd 16

Effectuer un lavage Avec le nouveau lave-linge Samsung, le plus difficile consiste à décider quelle catégorie de linge laver en premier.

Premier lavage

1. Appuyez sur le bouton Marche/Arrêt. 2. Versez votre dose de lessive dans le bac prévu à cet effet du tiroir à lessive. 3. Ouvrez l’arrivée d’eau du lave-linge. 4. Appuyez sur le bouton Départ/Pause. Cette opération permet de vidanger l’eau qui aurait pu rester dans le lave-linge après le test du fabricant.

Consignes élémentaires

1. Chargez votre linge dans le tambour. AVERTISSEMENT

Ne surchargez pas le lave-linge. Pour déterminer la capacité correspondant à chaque type de linge, reportez-vous au tableau de la page 23. • Assurez-vous que le linge n’est pas pris dans la porte, car cela risquerait de provoquer une fuite d’eau. • Après un cycle de lavage, il se peut que de la lessive subsiste dans la partie avant en caoutchouc du lave-linge. Si tel est le cas, retirez ces résidus afin d’éviter toute fuite d’eau.

Fermez le hublot jusqu’à ce qu’il s’enclenche. Mettez l’appareil sous tension. Versez de la lessive et les éventuels additifs dans le distributeur. Sélectionnez les options et le programme appropriés à la charge de linge. Le voyant du lave-linge s’allume et une estimation de la durée du programme apparaît alors sur l’afficheur. 6. Appuyez sur le bouton Départ/Pause.

Effectuer un lavage _17 WF8704NDW-02669K_FR.indd 17

Numérique

Affiche le temps restant du cycle de lavage, toutes les informations relatives au programme et les messages d’erreur. Sélectionnez le schéma de rotation et la vitesse d’essorage du programme. Pour plus d’informations, reportez-vous à la section « Laver du linge à l’aide du sélecteur de programme » (voir page 21).

Sélecteur de

Coton :cotons, draps, linge de table, sous-vêtements, serviettes, chemises, etc. peu ou moyennement sales. Synthétiques : chemisiers, chemises, etc., peu ou moyennement sales, en polyester (Diolen, Trevira), polyamide (Perlon, Nylon) ou autre matière similaire. Bébé coton : le lavage à haute température et les rinçages supplémentaires permettent d’éliminer totalement les résidus de lessive afin de préserver les textiles délicats. Délicats - Pour chiffons, soutiens-gorges, lingerie, robes, chemises et chemisiers. Pour obtenir les meilleurs résultats, utilisez un détergent liquide. Lavage main : lainages lavables en machine uniquement. La charge doit être inférieure à 2 kg. Le programme Laine de ce lave-linge a été approuvé par Woolmark pour le lavage des produits Woolmark lavables en machine, dans la mesure où ces produits soient lavés conformément aux instructions mentionnées sur l’étiquette et à celles fournies par le fabricant de ce lave-linge, M0509 (Numéro d’attestation émis par IWS NOM INEE Co., Ltd.). Quotidien : Ce programme est destiné au lavage des vêtements de tous les jours, tels que les sous-vêtements et les chemises. Express : pour le linge peu sale dont vous avez besoin rapidement. Vidange : Vidange simplement l’eau du lave-linge sans essorer. Essorage : effectue un cycle d’essorage supplémentaire afin d’éliminer le plus d’eau possible du linge. Rince+Essore : pour le linge qui n’a besoin que d’un rinçage ou pour ajouter un adoucissant à une lessive.

18_ Effectuer un lavage WF8704NDW-02669K_FR.indd 18

Appuyez sur ce bouton pour sélectionner un prélavage. La fonction de prélavage est disponible uniquement avec les programmes suivants : Coton, Synthétiques, Bébé coton, Quotidien.

Départ différé

Appuyez sur ce bouton à plusieurs reprises pour faire défiler les différentes options de départ différé (de 3 à 19 heures, par tranches d’une heure). L’heure affichée correspond à celle à laquelle le cycle de lavage se terminera.

Température

Appuyez sur ce bouton à plusieurs reprises pour faire défiler les différentes températures disponibles : (Eau froide, 30 ˚C, 40 ˚C, 60 ˚C et 95 ˚C).

Prélavage

Appuyez sur ce bouton à plusieurs reprises pour faire défiler les différentes vitesses d’essorage disponibles.

L’essorage

Tous les voyants sont éteints,

Tous les voyants sont éteints,

Tous les voyants sont éteints,

“Sans essorage ” - le linge reste dans le tambour et aucun essorage n’est effectué après la dernière vidange. “Arrêt cuve pleine (Tous les voyants sont éteints)” : le linge trempe dans la dernière eau de rinçage. Avant de pouvoir décharger le linge, un cycle « Vidange » ou « Essorage » doit être effectué. Appuyez sur ce bouton à plusieurs reprises pour faire défiler les différentes options de lavage : Trempage( )  Rinçage+( )  Intensif( )  Rinçage+( + Trempage( )  Intensif( ) + Trempage( )  Intensif( Rinçage+( )  Trempage( ) + Rinçage+( ) + Intensif(

L’option de

“Trempage( )” : utilisez cette option pour enlever efficacement les tachesde votre linge en le faisant tremper. • 13 minutes du cycle de lavage sont consacrées à la fonction Trempage. • La fonction Trempage continue pendant 30 minutes avec six cycles, où les cycles de trempage durent 1 minute et se répètent toutes les 4 minutes. • La fonction Trempage est disponible uniquement pour les programmes de lavage suivants : Coton, Synthétiques, Bébé coton, Quotidien. “Rinçage+( )” : appuyez sur ce bouton pour ajouter des cycles de rinçage. “Intensif( )” : appuyez sur ce bouton lorsque le linge est très sale et qu’un lavage intensif s’avère nécessaire. Cela a pour effet d’augmenter la durée de chaque cycle de lavage.

Effectuer un lavage _19 WF8704NDW-02669K_FR.indd 19

Repassage facile

Appuyez sur ce bouton pour préparer votre linge afin qu’il puisse être facilement repassé et ce en réduisant les plis lors du cycle d’essorage. • Repassage facile n’est disponible que pour les programmes de lavage suivants : Coton, Synthétiques, Quotidien. • Lorsque Repassage facile est sélectionné, vous pouvez régler la vitesse du cycle d’essorage à jusqu’à 800 tr/min. (Si vous sélectionnez Repassage facile avec une vitesse du cycle d’essorage réglée à plus de 800 tr/min, la vitesse d’essorage passera automatiquement à 800 tr/min.)

Arrêt

Si vous appuyez une première fois sur ce bouton, le lave-linge se mettra en marche ; appuyez une deuxième fois et il s’arrêtera. Si le lave-linge reste allumé plus de 10 minutes sans que l’on appuie sur aucun bouton, il s’éteindra automatiquement.

Sécurité enfant La fonction Sécurité enfant vous permet de verrouiller les boutons afin que le cycle de lavage que vous avez choisi ne puisse être modifié.

Activation/Désactivation Pour activer/désactiver la fonction Sécurité enfant, appuyez simultanément sur les boutons Température et Essorage pendant 2 secondes. Le témoin « Sécurité enfant » est allumé lorsque cette fonction est activée. Lorsque la fonction Sécurité enfant est activée, seul le bouton Marche/Arrêt fonctionne. Cette fonction reste active même après que le lave-linge a été éteint et rallumé ou débranché et rebranché. 2 SEC.

Signal sonore La fonction Son désactivé peut être sélectionnée dans tous les programmes. Lorsqu’elle est active, le son est coupé dans tous les programmes. Le réglage reste en vigueur même si vous éteignez et allumez l’appareil à plusieurs reprises.

Activation/Désactivation Pour activer/désactiver la fonction Signal sonore, appuyez simultanément sur les boutons Cycle et Repassage facile pendant 2 secondes. Le témoin « Signal sonore » est allumé lorsque cette fonction est activée.

20_ Effectuer un lavage WF8704NDW-02669K_FR.indd 20

Laver du linge à l’aide du sélecteur de programme Votre nouveau lave-linge vous simplifie la tâche grâce au système de contrôle automatique « Fuzzy Control » de Samsung. Lorsque vous choisissez un programme, le lave-linge définit les options appropriées en matière de température, de temps et de vitesse de lavage. 1. Ouvrez le robinet de votre lavabo. 2. Appuyez sur le bouton Marche/Arrêt. 3. Ouvrez le hublot. 4. Chargez les articles un par un dans le tambour, sans les tasser ni surcharger le lave-linge. 5. Fermez le hublot. 6. Ajoutez la lessive et, si nécessaire, l’adoucissant et le liquide de prélavage dans les bacs appropriés.

Informations sur la lessive et les additifs

Quelle lessive utiliser ? La lessive à utiliser dépend du type de tissu (coton, synthétiques, vêtements délicats, laine), de la couleur, de la température de lavage et du degré de salissure. Utilisez toujours une lessive qui mousse peu, prévue pour les lave-linge automatiques. Respectez les recommandations du fabricant de la lessive ; celles-ci ont été élaborées en fonction du poids du linge, du degré de salissure et de la dureté de l’eau de votre région. Si vous ne connaissez pas le degré de dureté de l’eau de votre région, renseignez-vous auprès des autorités locales. N’utilisez pas de lessive qui a durci ou s’est solidifiée, car elle risque de ne pas se dissoudre complètement avant le cycle de rinçage. Par conséquent, le rinçage ne s’effectuera pas correctement ou le trop-plein risque de se bloquer.

Tiroir à lessive Votre lave-linge dispose de bacs séparés (pour la lessive et pour l’adoucissant). Répartissez tous les additifs de lavage dans leurs bacs respectifs avant de démarrer votre lave-linge. N’ouvrez PAS le tiroir à lessive lorsque le lave-linge fonctionne.
