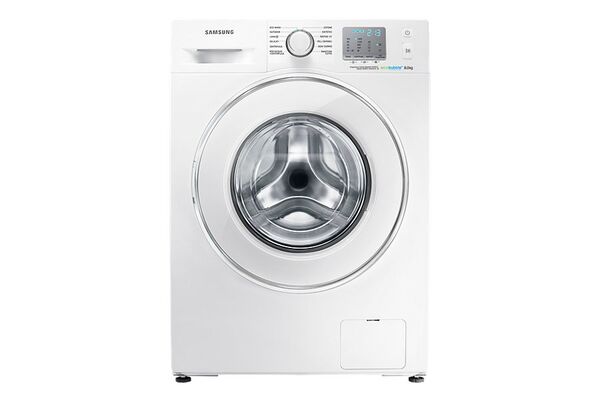

Mode d'emploi lave-linge Samsung WF80F5EDW4W/EF

Présentation

Consignes de sécurité Félicitations pour l’achat de votre nouveau lave-linge Samsung. Ce manuel contient de précieuses informations concernant l’installation, l’utilisation et l’entretien de votre appareil. Prenez le temps de le lire afin de tirer pleinement profit de toutes les fonctionnalités qu’offre votre lave-linge.

Remarques importantes sur les consignes de sécurité Veuillez lire attentivement ce manuel afin d’utiliser cet appareil en toute sécurité et de profiter pleinement de toutes ses fonctionnalités. Conservez ce manuel dans un endroit sûr situé à proximité de l’appareil afin de pouvoir facilement vous y reporter en cas de besoin. N’utilisez pas cet appareil autrement que pour l’usage auquel il est destiné, conformément aux consignes du manuel. Les consignes de sécurité et les avertissements décrits dans ce manuel ne sont pas exhaustifs. Il est de votre responsabilité de faire preuve de bon sens, de prudence et de discernement lors de l’installation, de l’entretien ou du fonctionnement de votre lave-linge. Les consignes d’utilisation suivantes couvrant plusieurs modèles, il se peut que les caractéristiques de votre lave-linge diffèrent légèrement de celles décrites dans ce manuel ; ainsi, certaines icônes d’avertissement peuvent ne pas s’appliquer à votre machine. Pour toute question, contactez votre centre de réparation le plus proche ou connectez-vous sur www. samsung.com.

Symboles de sécurité importants Signification des icônes et signes repris dans ce manuel d’utilisation : AVERTISSEMENT : Risques ou pratiques inadaptées susceptibles de causer de graves blessures ou des dommages matériels. ATTENTION : Risques ou pratiques inadaptées susceptibles de causer des blessures ou des dommages matériels. REMARQUE Ces symboles d’avertissement ont pour but d’éviter tout risque de blessure corporelle. Respectez-les en toutes circonstances. Lisez attentivement ce manuel et conservez-le en lieu sûr afin de pouvoir le consulter ultérieurement. Lisez attentivement toutes les consignes avant d’utiliser l’appareil. Comme avec tout équipement électrique ou comportant des parties mobiles, il existe un certain nombre de dangers potentiels. Pour utiliser cet appareil en toute sécurité, familiarisez-vous avec son fonctionnement et restez prudent lorsque vous l’employez.

F500E_IML_WF80F5E_03444A-02_FR.indd 4

Consignes de sécurité importantes Ne laissez pas les enfants (ou les animaux domestiques) jouer sur ou dans le lave-linge. Le hublot du lave-linge ne s’ouvre pas facilement de l’intérieur ; un enfant peut donc se blesser gravement s’il est enfermé dans l’appareil. Cet appareil n’est pas conçu pour être utilisé par des personnes (y compris les enfants) inexpérimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites, sauf si celles-ci sont sous la surveillance ou ont reçu les instructions d’utilisation appropriées de la personne responsable de leur sécurité.

Consignes de sécurité

AVERTISSEMENT : afin de réduire les risques d’incendie, d’électrocution ou de blessures physiques lors de l’utilisation de l’appareil, des précautions de base doivent être prises :

Les enfants ne doivent pas utiliser l’appareil sans la surveillance d’un adulte. Pour une utilisation en Europe : Cet appareil peut être utilisé par les enfants âgés de 8 ans et plus et par les personnes inexpérimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites si celles-ci sont sous la surveillance ou ont reçu les instructions d’utilisation appropriées et en toute sécurité et s’ils sont conscients des dangers implicites. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et la maintenance utilisateur ne doivent pas être effectués par des enfants sans surveillance Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son réparateur ou une personne disposant des qualifications équivalentes afin d'éviter tout danger. L’appareil doit être positionné de telle manière à ce que la prise de courant, les robinets d’arrivée d’eau et les tuyaux d’évacuation restent accessibles en permanence. Pour les appareils comportant des orifices de ventilation à la base, veillez à ce que ceux-ci ne soient pas obstrués par de la moquette. L'ensemble de tuyaux neufs fournis avec l'appareil doit être utilisé et les anciens tuyaux ne doivent pas être réemployés. ATTENTION : Afin d’éviter tout risque dû à une réinitialisation par inadvertance du dispositif de protection thermique, cet appareil ne doit pas être alimenté via un dispositif de commutation externe, tel qu’un programmateur, ou connecté à un circuit qui est régulièrement activé ou désactivé par le fournisseur d’énergie. Français - 5

F500E_IML_WF80F5E_03444A-02_FR.indd 5

AVERTISSEMENT : AVERTISSEMENTS importants concernant l’installation L’installation de cet appareil doit être effectuée par un technicien ou un centre de réparation qualifié. • Le non-respect de cette consigne peut entraîner des chocs électriques, des incendies, une explosion, des problèmes avec le produit ou des blessures. Cet appareil étant très lourd, prenez toutes les précautions nécessaires pour le soulever. Branchez le cordon d’alimentation sur une prise murale 220 - 240 V CA/50 Hz ou supérieure et utilisez cette prise uniquement pour cet appareil. N’utilisez jamais de rallonge. • Le fait de partager une prise murale avec d’autres appareils à l’aide d’une multiprise ou d’une rallonge peut entraîner des chocs électriques ou des incendies. • Assurez-vous que la tension, la fréquence et le courant sont identiques à ceux inscrits sur les spécifications du produit. Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies. Branchez correctement le cordon d’alimentation dans la prise murale. Éliminez régulièrement toute eau, poussière ou corps étranger des prises murales et zones de contact à l’aide d’un chiffon sec. • Débranchez le cordon d’alimentation et nettoyez-le à l’aide d’un chiffon sec. • Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies. Branchez la prise d’alimentation dans la prise murale de sorte que le cordon touche le sol. • Si vous branchez le cordon d’alimentation dans l’autre sens, les fils électriques à l’intérieur du câble pourront être endommagés, entraînant un risque de choc électrique ou d’incendie. Conservez tous les matériaux d’emballage hors de la portée des enfants car ils pourraient être dangereux. • Si un enfant met un sac en plastique sur sa tête, il risque de s’asphyxier. Si la prise, le cordon d’alimentation ou l’appareil est endommagé(e), contactez le centre de réparation le plus proche. Cet appareil doit être correctement mis à la terre. Ne reliez pas le conducteur de

F500E_IML_WF80F5E_03444A-02_FR.indd 6

Ne tirez pas sur le cordon d’alimentation pour le débrancher. • Débranchez le cordon en tenant la prise. • Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies.

Cet appareil doit être positionné de façon à permettre l’accès à la prise d’alimentation. • Le non-respect de cette consigne peut entraîner un choc électrique en cas de fuites de courant. Installez l’appareil sur un sol plat et solide, capable de supporter son poids. • Le non-respect de cette consigne peut entraîner des vibrations, des mouvements et des bruits anormaux ou des problèmes avec l’appareil.

ATTENTION : MISES EN GARDE pour l’installation

AVERTISSEMENT : AVERTISSEMENTS importants concernant l’utilisation En cas d’inondation, coupez immédiatement l’alimentation en eau et l’alimentation électrique et contactez votre centre de réparation le plus proche. • Ne touchez pas la prise d’alimentation avec des mains mouillées. • Vous risqueriez de vous électrocuter. Si l’appareil émet des bruit anormaux ou dégage une odeur de brûlé ou de la fumée, débranchez-le immédiatement et contactez votre centre de réparation le plus proche. • Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies. En cas de fuite de gaz (propane, gaz LP, etc.) ventilez immédiatement sans toucher à la prise d’alimentation. Ne touchez pas l’appareil ou le cordon d’alimentation. • N’utilisez pas de ventilateur. • Une étincelle peut entraîner une explosion ou un incendie. Ne laissez pas les enfants jouer sur ou dans le lave-linge. Avant de vous débarrasser de votre lave-linge, démontez-en le hublot • afin d’éviter qu’un enfant ne se fasse piéger à l’intérieur de la machine. Assurez-vous de retirer l’emballage (mousse, polystyrène) fixé au bas du lave-linge avant d’utiliser celui-ci. Ne lavez jamais de linge ayant été en contact avec de l’essence, du kérosène, du benzène, des diluants de peinture ou toute autre substance inflammable ou explosive. • Risque de choc électrique, d’incendie ou d’explosion. Ne forcez pas l’ouverture du hublot pendant le fonctionnement de l’appareil (lavage à haute température/séchage/essorage). • Une fuite peut entraîner des brûlures ou rendre le sol glissant. Cela pourrait entraîner des blessures. • L’ouverture forcée du hublot peut entraîner des dommages sur l’appareil et des blessures. N’insérez pas votre main sous le lave-linge lorsque la machine est en cours de fonctionnement. • Cela pourrait entraîner des blessures. Ne touchez pas la prise d’alimentation avec des mains mouillées. • Cela pourrait entraîner un choc électrique. Ne débranchez pas l’appareil si celui-ci est en cours

F500E_IML_WF80F5E_03444A-02_FR.indd 7

N’insérez pas votre main ou un objet métallique sous le lave-linge lorsqu’il est en cours de fonctionnement. • Cela pourrait entraîner des blessures. Ne débranchez pas l’appareil en tirant le cordon d’alimentation. Tenez toujours fermement la prise et tirez-la tout droit de la prise murale. • Un cordon d’alimentation endommagé risque de provoquer un court-circuit, un incendie ou une électrocution. Ne tentez pas de réparer, de démonter ou de modifier l’appareil vous-même. • N’utilisez pas de fusible (cuivre, fil d’acier, etc.) autres que le fusible standard. • Lorsque l’appareil doit être réparé ou réinstallé, contactez votre centre de réparation le plus proche. • Le non-respect de cette consigne peut entraîner des chocs électriques, des incendies, des problèmes avec le produit ou des blessures. Si le tuyau d’arrivée d’eau se déconnecte du robinet et inonde l’appareil, débranchez la prise d’alimentation. • Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies. Débranchez la prise d’alimentation lorsque l’appareil n’est pas utilisé pendant des périodes prolongées ou lors d’orages violents. • Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies. Si une substance étrangère pénètre dans l’appareil, débranchez-le et contactez le service clientèle Samsung le plus proche. • Cela pourrait entraîner un choc électrique ou un incendie.

ATTENTION : MISES EN GARDE concernant l’utilisation Lorsque le lave-linge est contaminé par des corps étrangers (ex. : détergent, saletés, déchets alimentaires etc.), débranchez-le et nettoyez-le à l’aide d’un chiffon doux humide. • À défaut, une décoloration, une déformation, des dommages ou de la rouille peuvent apparaître. La vitre du hublot peut être endommagée par un impact fort. Utilisez le lave-linge avec précaution. • Si la vitre du hublot est endommagée, il existe un risque de blessure. Après une interruption d’arrivée d’eau ou en rebranchant le tuyau d’arrivée d’eau au robinet, ouvrez celui-ci lentement. Ouvrez le robinet d’arrivée d’eau lentement après une période prolongée de non-utilisation. • La pression d’air dans le tuyau d’arrivée d’eau ou la canalisation d’eau peut entraîner des dommages à certaines pièces ou une fuite d’eau. En cas de vidange défaillante durant un cycle, vérifiez s’il y a un problème de vidange. • En cas d’inondation (problème de vidange), il existe un risque de choc électrique ou d’incendie. Introduisez complètement le linge dans le lave-linge afin qu’il ne reste pas coincé dans la porte. • Si du linge reste coincé dans la porte, il peut être endommagé, ainsi que le lave-linge, ou une fuite d’eau peut survenir. Coupez l’alimentation en eau lorsque le lave-linge n’est pas en cours d’utilisation. Assurez-vous que les vis sur le raccord du tuyau d’arrivée d’eau sont correctement serrées. • Le non-respect de cette consigne peut entraîner des dommages matériels et des blessures. Veillez à ce que le joint en caoutchouc et la vitre du hublot ne soient pas contaminés par des substances étrangères (ex. : déchets, fils, cheveux, etc.). • Si des substances étrangères sont prises dans le hublot, celui-ci ne pourra pas fermer correctement et risque de provoquer des fuites. Ouvrez le robinet d’eau et vérifiez que le raccord du tuyau d’arrivée d’eau est fermement serré et qu’il n’y a aucune fuite d’eau avant d’utiliser l’appareil. • Si les vis

F500E_IML_WF80F5E_03444A-02_FR.indd 8

Ne montez pas sur l’appareil et ne placez pas d’objets (tels que linge, bougies allumées, cigarettes allumées, vaisselle, produits chimiques, objets métalliques, etc.) sur l’appareil. • Cela pourrait causer des chocs électriques, des incendies, des problèmes avec l’appareil ou des blessures. Ne pulvérisez pas de matières volatiles telles que de l’insecticide sur la surface de l’appareil. • En plus d’être nocives pour l’être humain, elles peuvent également entraîner des chocs électriques, des incendies ou des problèmes avec l’appareil. Ne placez pas d’objets générant un champ électromagnétique à proximité du lave-linge. • Ceci pourrait entraîner des blessures résultant de dysfonctionnements.

Le produit que vous avez acheté est prévu pour une utilisation domestique uniquement. L’utilisation à des fins professionnelles est considérée comme une utilisation non conforme du produit. Dans ce cas, le produit ne sera pas couvert par la garantie standard prévue par Samsung et Samsung ne pourra en aucun cas être tenu pour responsable en cas de dysfonctionnements ou dommages résultant d’une utilisation non conforme.

L’eau vidangée durant un cycle de séchage ou de lavage à haute température est chaude. Ne touchez pas cette eau. • Cela pourrait entraîner des brûlures ou des blessures. Ne lavez pas, n’essorez pas et ne séchez pas de sièges, de tapis ou de vêtements imperméables (*), sauf si votre appareil possède un cycle spécial pour ce genre d’articles. (*): Linge de lit en laine, vêtements de pluie, veste de pêche, pantalons de ski, sacs de couchage, protections de langes, vêtements de sudation, de cyclisme, de motocyclisme, bâches automobiles, etc. • Ne lavez pas de tapis épais ou durs même s’ils portent le sigle lave-linge sur leur étiquette d’entretien. Risque de vibrations anormales, de blessures ou de dégâts matériels (lave-linge, murs, sol ou linge). • Ne lavez pas les lingettes jetables ou les paillassons ayant des dos en caoutchouc. Les dos en caoutchouc sont susceptibles de se détacher et d’adhérer à l’intérieur du tambour, ce qui pourrait entraîner un dysfonctionnement tel qu’une erreur de vidange. Ne faites jamais fonctionner le lave-linge sans le tiroir à lessive. • Ceci pourrait entraîner un choc électrique ou des blessures résultant de la fuite d’eau. Ne touchez pas l’intérieur du tambour alors qu’il est chaud, durant ou juste après le séchage. • Cela pourrait entraîner des brûlures. N’insérez pas votre main dans le tiroir à lessive. • Ceci pourrait entraîner des blessures si votre main reste bloquée par le système d’arrivée de lessive. Ne placez pas d’objets (tels que chaussures, déchets alimentaires, animaux) autres que du linge dans le lave-linge. • Ceci pourrait endommager le lave-linge ou provoquer des vibrations anormales entraînant des blessures, voire la mort dans le cas d’animaux domestiques. N’actionnez pas les boutons à l’aide d’objets tranchants tels que des aiguilles, des couteaux, les ongles etc. • Cela pourrait entraîner un choc électrique ou des blessures. Ne lavez pas de linge entré en contact avec des huiles, crèmes ou lotions utilisées dans les

F500E_IML_WF80F5E_03444A-02_FR.indd 9

N’utilisez pas de savon naturel pour les mains dans le lave-linge. • Risque de dysfonctionnement, de décoloration, d’oxydation ou de dégagement de mauvaises odeurs. Placez les chaussettes et les soutiens-gorge dans un filet de lavage et lavez-les avec le reste du linge. Ne lavez pas d’articles de grande taille tels que du linge de lit dans un filet de lavage. • Dans le cas contraire, des vibrations anormales peuvent se produire et engendrer des blessures. N’utilisez pas de détergent solidifié. • S’il s’accumule dans le lave-linge, des fuites d’eau peuvent en résulter. Assurez-vous que toutes les poches des vêtements à laver sont vides. • Les objets durs et pointus, comme les pièces de monnaie, les épingles de sûreté, les clous, les vis ou les pierres, peuvent occasionner d’importants dégâts à l’appareil. Évitez de laver des vêtements comportant de grandes boucles, des boutons ou d’autres accessoires en métal lourd. Triez le linge par couleur en fonction de la solidité de la teinture et sélectionnez le cycle, la température de l’eau et les fonctions supplémentaires recommandées. • Cela pourrait entraîner une décoloration ou une détérioration des tissus. Veillez à ce que les doigts des enfants ne soient pas pris dans la porte lorsque vous la fermez. • Le non-respect de cette consigne peut entraîner des blessures.

AVERTISSEMENT : AVERTISSEMENTS importants concernant le nettoyage Ne nettoyez pas l’appareil en pulvérisant directement de l’eau dessus. N’utilisez pas de produit nettoyant agressif. N’utilisez pas de benzène, de diluant ou d’alcool pour nettoyer l’appareil. • Cela pourrait entraîner des décolorations, des déformations, des dommages, des chocs électriques ou un incendie. Avant d’effectuer un nettoyage ou un entretien, débranchez le cordon d’alimentation de la prise murale. • Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies.

Instructions concernant la marque DEEE Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) (Applicable aux pays disposant de systèmes de collecte séparés) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.

F500E_IML_WF80F5E_03444A-02_FR.indd 10

Installation du lave-linge Vérification des pièces Déballez soigneusement votre lave-linge et vérifiez que vous avez bien reçu toutes les pièces illustrées ci-dessous. Si vous constatez que le lave-linge a été endommagé pendant le transport ou qu'il manque des pièces, contactez le service clientèle de Samsung ou votre revendeur Samsung.

Tuyau de vidange d'urgence

Installation

Assurez-vous que l'installateur a suivi ces instructions à la lettre, de sorte que votre nouveau lave-linge fonctionne correctement et que vous ne soyez exposé à aucun risque lorsque vous faites la lessive.

Clé anglaise (modèles sélectionnés)

Caches pour les trous des vis *

Tuyau d’arrivée d’eau froide

Tuyau d'arrivée d'eau chaude (modèles sélectionnés)

Caches pour les trous des vis * : Le nombre de caches varie en fonction du modèle (3 à 5 caches).

F500E_IML_WF80F5E_03444A-02_FR.indd 11

Respect des conditions d'installation Alimentation électrique et mise à la terre AVERTISSEMENT : N'utilisez jamais de rallonge. Utilisez uniquement le cordon d'alimentation fourni avec votre lave-linge. En préparation de l'installation, assurez-vous que l'alimentation électrique réunit les conditions suivantes : • un fusible ou disjoncteur 220 - 240 V CA / 50 Hz • un circuit de branchement individuel dédié à votre lave-linge Votre lave-linge doit être mis à la terre. En cas de panne ou de défaillance du lave-linge, la mise à la terre réduira le risque de surtension électrique en fournissant au courant électrique un chemin de moindre résistance. Votre lave-linge est équipé d'un cordon doté d'une prise à 3 broches avec conducteur de terre destinée à être branchée sur une prise murale correctement installée et reliée à la terre. AVERTISSEMENT : Ne reliez jamais un conducteur de terre à une conduite de plomberie en plastique, une conduite de gaz ou une conduite d'eau chaude. Un branchement incorrect du conducteur de terre peut provoquer une surtension électrique. Demandez conseil à un électricien ou à un réparateur agréé si vous avez des doutes quant à la mise à la terre correcte du lave-linge. ATTENTION : Ne modifiez pas la fiche fournie avec le lave-linge. Si elle n'est pas adaptée à la prise murale, faites appel à un électricien qualifié pour installer une prise appropriée.

Arrivée d'eau Pour un remplissage correct du lave-linge, la pression d'eau doit être comprise entre 50 kPa et 800 kPa. Une pression d'eau inférieure à 50 kPa peut provoquer une panne de la vanne d'arrivée d'eau et l'empêcher de se fermer correctement. Sinon, les commandes du lave-linge pourraient ne pas gérer la pression et le lave-linge pourrait s'éteindre. (Un limiteur de durée de remplissage est intégré au contrôleur de l'appareil afin d'éviter tout trop-plein ou toute inondation en cas de défaillance d'un tuyau interne.) Les robinets d'arrivée d'eau doivent se trouver à moins de 120 cm de l'arrière de votre lave-linge afin que les tuyaux d'arrivée d'eau fournis puissent être reliés à l'appareil. La plupart des magasins de fournitures de plomberie proposent des tuyaux d'arrivée d'eau de différentes longueurs (jusqu'à 305 cm). Voici quelques conseils pour réduire les risques de fuite et de dégât des eaux : • Faites en sorte que les robinets d'arrivée d'eau soient facilement accessibles. • Fermez les robinets d'arrivée d'eau lorsque vous n'utilisez pas le lave-linge. • Vérifiez régulièrement l'absence de fuites au niveau des raccords des tuyaux d'alimentation en eau. AVERTISSEMENT : Avant d'utiliser votre lave-linge pour la première fois, vérifiez l'absence de fuites au niveau des raccords avec la vanne d'arrivée d'eau et les robinets.

F500E_IML_WF80F5E_03444A-02_FR.indd 12

Sol Pour un fonctionnement optimal, votre lave-linge doit être installé sur un sol stable. Si le sol est en bois, il est possible que vous deviez le renforcer afin de réduire les vibrations et les problèmes de déséquilibre. La présence de moquette ou de revêtements mous risque d'accentuer le phénomène de vibrations et/ou de provoquer des déplacements intempestifs de votre lave-linge durant l'essorage.

La hauteur recommandée par Samsung pour la conduite d'évacuation est de 65 cm. Le tuyau de vidange doit être introduit dans le collier de serrage puis dans la conduite d'évacuation. Le tuyau d'évacuation doit être suffisamment large pour accueillir le tuyau de vidange du lave-linge. Le tuyau de vidange est fixé en usine.

AVERTISSEMENT : N'installez jamais votre lave-linge sur une plate-forme ou sur une structure fragile.

Température ambiante N'installez pas votre lave-linge dans une pièce où la température est susceptible de descendre en dessous de zéro degré, car l'eau restant dans la vanne d'arrivée d'eau, la pompe ou les tuyaux risquerait de geler. Si de l'eau venait à geler dans les conduites, les courroies, la pompe et d'autres composants pourraient être endommagés.

Encastrement dans une niche ou installation dans un placard Pour garantir un fonctionnement correct et sûr de votre nouveau lave-linge, il convient de respecter les exigences suivantes en termes de dégagement : Côtés

Si vous souhaitez superposer le lave-linge et votre sèche-linge, veillez à laisser un espace libre d'au moins 500 mm à l'avant de la niche ou de l'armoire. Installé seul, votre lave-linge ne nécessite pas d'aération spécifique.

F500E_IML_WF80F5E_03444A-02_FR.indd 13

Installation de votre lave-linge ATTENTION : Ne branchez pas le cordon d'alimentation sur une prise murale avant que l'installation soit terminée. AVERTISSEMENT : Tenez tous les éléments d'emballage (sacs plastique, polystyrène, etc.) hors de portée des enfants.

ÉTAPE 1 - Choix de l'emplacement Avant d'installer votre lave-linge, vérifiez que l'emplacement choisi : • possède une surface dure et à niveau, sans moquette ou autre revêtement de sol susceptible d'obstruer l'aération ; • n'est pas exposé à la lumière directe du soleil ; • dispose de l'espace d'aération suffisant ; • n'est pas exposé au gel (températures inférieures à 0 °C) • ne se trouve pas à proximité d'une source de chaleur (ex. : huile, gaz, etc.) ; • dispose de suffisamment d'espace, de sorte que votre lave-linge ne repose pas sur son cordon d'alimentation

ÉTAPE 2 - Retrait des vis de transport Avant d'installer le lave-linge, vous devez enlever toutes les vis de transport situées à l'arrière de l'appareil. 1.

Desserrez toutes les vis à l'aide de la clé. (*) : En option

Maintenez le boulon d'expédition avec votre main et faites-le glisser vers l'extérieur le long de la partie large du trou. Répétez l’opération pour chaque boulon.

Bouchez les trous de vis avec les caches plastiques fournis.

Stockez tous les vis de transport dans un endroit sûr où ils peuvent être facilement retrouvés au cas où vous devriez déplacer le lave-linge.

F500E_IML_WF80F5E_03444A-02_FR.indd 14

ÉTAPE 3 - Ajuster les pieds réglables

Faites glisser le lave-linge jusqu'à son emplacement d'installation.

Desserrez tous les écrous de fixation à l'aide de la clé.

Mettez votre lave-linge à niveau en faisant tourner manuellement les pieds vers la gauche ou vers la droite.

Une fois votre lave-linge stabilisé, serrez les écrous de serrage à l'aide de la clé.

Utilisation

Informations sur la lessive et les additifs Utiliser une lessive adaptée La lessive à utiliser dépend du type de tissu (coton, synthétiques, vêtements délicats, laine), de la couleur, de la température de lavage et du degré de salissure. Utilisez toujours une lessive qui mousse peu, prévue pour les lave-linge automatiques. Respectez les recommandations du fabricant de la lessive ; celles-ci ont été élaborées en fonction du poids du linge, du degré de salissure et de la dureté de l'eau de votre région. Si vous ne connaissez pas le degré de dureté de l'eau de votre région, renseignez-vous auprès des autorités locales. N'utilisez pas de lessive qui a durci ou s'est solidifiée, car elle risque de ne pas se dissoudre complètement avant le cycle de rinçage. Par conséquent, le rinçage ne s'effectuera pas correctement ou le trop-plein risque de se bloquer.

Utiliser le tiroir à lessive Votre lave-linge dispose de bacs séparés (pour la lessive et pour l'adoucissant). Répartissez tous les additifs de lavage dans leurs bacs respectifs avant de démarrer votre lave-linge. ATTENTION : N'ouvrez pas le tiroir à lessive lorsque le lave-linge fonctionne. Vous pouvez être exposé à de l'eau chaude ou à de la vapeur. N'utilisez pas les types de lessive suivants lorsque vous lavez des articles volumineux : • Lessive en tablettes ou en capsules • Lessive nécessitant une boule doseuse et un filet Bac à lessive de prélavage : lessive pour le prélavage ou amidon. Compartiment principal du produit de lavage : lessive pour le lavage principal, adoucissant, agent de prétrempage, produit blanchissant et détachant. Bac à adoucissant : additifs, comme de l'assouplissant (ne pas dépasser la limite (MAX) du bac « A »).

Ouvrez le tiroir à lessive situé en haut à gauche du lave-linge.

Ajoutez la quantité recommandée de lessive dans le bac à lessive compartiment principal du produit de lavage avant de démarrer votre lave-linge. Pour utiliser de la lessive liquide, utilisez le compartiment à lessive liquide (reportez-vous à la section « Utilisation de la lessive liquide (sur certains modèles) » de la page 20). Ne versez pas de lessive en poudre dans le compartiment à lessive liquide.

F500E_IML_WF80F5E_03444A-02_FR.indd 19

Le cas échéant, ajoutez la quantité recommandée d'adoucissant dans le bac à adoucissant . Ne dépassez pas le trait maximum MAX . Si l'assouplissant est sous forme concentrée ou épaisse, diluez-le dans un peu d'eau avant de le verser dans le bac afin d'empêcher le blocage du trop-plein.

ATTENTION : Ne mettez jamais de lessive liquide ou en poudre dans le bac à adoucissant .

Si vous utilisez la fonction de prélavage, ajoutez la quantité recommandée de lessive dans le bac à lessive de prélavage

Poussez le tiroir à lessive pour le fermer.

Lorsque vous refermez le tiroir à lessive, faites attention à ce que de l'adoucissant ne soit pas transféré dans le bac à adoucissant.

Utilisation de la lessive liquide (sur certains modèles) Si vous souhaitez utiliser de la lessive liquide, placez le compartiment à lessive liquide dans le compartiment principal du produit de lavage du tiroir à lessive et versez-y la lessive liquide. Ne dépassez pas le trait de remplissage MAXIMUM sur le compartiment à lessive liquide. • Insérez le compartiment à lessive liquide uniquement après avoir retiré le tiroir à lessive du lave-linge en appuyant sur la manette d'ouverture (A). • Après le lavage, il se peut qu'il y ait encore un peu de liquide dans le tiroir à lessive. ATTENTION : • N'utilisez pas la fonction Prélavage lorsque vous utilisez de la lessive liquide. • Retirez le compartiment à lessive liquide lorsque vous utilisez de lessive en poudre.

F500E_IML_WF80F5E_03444A-02_FR.indd 20

Appuyez sur le bouton Marche/Arrêt.

Versez votre dose de lessive dans le compartiment principal du produit de lavage

Ouvrez l’arrivée d’eau du lave-linge.

Tournez le sélecteur de cycle pour sélectionner le cycle RINÇAGE+ESSORAGE.

Appuyez sur le bouton Départ/Pause.

Avant de faire votre lessive pour la première fois, vous devez effectuer un cycle complet à vide (c'est-à-dire sans charger de linge dans le tambour).

Cette opération permet de vidanger l'eau qui aurait pu rester dans le tambour après le test du fabricant.

Ajoutez votre linge sans le tasser dans le tambour, sans le surcharger. ATTENTION : Ne surchargez pas le lave-linge. Pour déterminer la capacité correspondant à chaque type de linge, reportez-vous à la section « Évaluer la capacité de chargement » de la page 29. Les articles imperméables ne doivent pas être lavés avec le cycle normal, mais avec le cycle IMPERMEABLE.

Fermez le hublot jusqu'à ce qu'il s'enclenche. ATTENTION : La lessive doit rester dans le joint en caoutchouc frontal du lave-linge ou dans le joint du hublot après un cycle de lavage. Retirez tout reste de lessive avant de fermer la porte, car cela pourrait entraîner une fuite d'eau. ATTENTION : Assurez-vous que le linge n'est pas pris dans la porte, car cela risquerait de provoquer une fuite d'eau.

Mettez l'appareil sous tension. Fonction de mémorisation des derniers réglages • Lorsque vous mettez votre lave-linge sous tension, le dernier réglage ayant été utilisé apparaît sur le panneau de commande. Cependant, si le dernier réglage utilisé était le cycle RINÇAGE+ESSORAGE ou ESSORAGE, cette fonction ne s'applique pas. • Si vous tournez le sélecteur de cycle, même légèrement, après avoir mis votre lave-linge sous tension, cette fonction ne s'applique pas et le panneau de commande est réinitialisé.

Ajoutez de la lessive et, si nécessaire, de l'adoucissant ou du liquide de prélavage dans les bacs appropriés dans le tiroir à lessive.

Sélectionnez le cycle et les options adaptés à la charge. Les voyants correspondants s'allument et la durée estimée du cycle apparaît à l'écran.

Appuyez sur le bouton Départ/Pause. ATTENTION : Ne touchez pas le hublot pendant que votre lave-linge effectue un cycle : il risque d'être chaud. ATTENTION : N'ouvrez pas le tiroir à lessive ou le filtre à impuretés pendant que votre lave-linge effectue un cycle : de l'eau ou de la vapeur brûlante risque de s'en dégager.

F500E_IML_WF80F5E_03444A-02_FR.indd 21

Utiliser le panneau de commande

Sélectionnez le schéma de rotation et la vitesse d'essorage du cycle. Pour plus d'informations sur chaque cycle, reportez-vous à la section « Utilisation du sélecteur de cycle » de la page 24. Affichage numérique

Affiche le temps restant du cycle de lavage, toutes les informations relatives au cycle et les messages d'erreur. Bouton Température

Appuyez sur ce bouton à plusieurs reprises pour faire défiler les différentes températures disponibles : (Eau froide , 20 ˚C, 30 ˚C, 40 ˚C, 60 ˚C et 95 ˚C). Bouton Essorage Appuyez sur ce bouton à plusieurs reprises pour faire défiler les différentes vitesses d'essorage disponibles. WF80F5E**4* WF70F5E**4*

La fonction Sécurité enfant vous permet de verrouiller les boutons afin que le cycle de lavage que vous avez choisi ne puisse être modifié.

Signal sonore La fonction Signal sonore peut être sélectionnée durant tous les cycles. Lorsqu'elle est active, le son est coupé dans tous les cycles. Le réglage reste activé même si vous éteignez et allumez l'appareil à plusieurs reprises.

Activation/Désactivation Pour activer/désactiver la fonction Signal sonore, appuyez simultanément sur les boutons Essorage et Options pendant 3 secondes. Le voyant « Signal sonore » s'allume lorsque cette fonction est activée.

Arrêt différé Vous pouvez programmer votre lave-linge pour que le cycle de lavage se termine automatiquement plus tard, en choisissant un départ différé de 3 à 19 heures (par tranches d'une heure). L'heure affichée correspond à celle à laquelle le lavage se terminera. 1.

Ajoutez votre linge sans le tasser dans le tambour, sans le surcharger.

Appuyez sur le bouton Marche/Arrêt pour mettre sous tension.

Sélectionnez le cycle et les options adaptés à la charge.

Appuyez sur le bouton Arrêt différ à plusieurs reprises jusqu'à obtenir le départ différé souhaité.

Appuyez sur le bouton Départ/Pause.

Le voyant « Départ différé » s'allume et l'horloge lance le compte à rebours jusqu'à atteindre le temps réglé. Pour annuler la fonction Arrêt différ, mettez le lave-linge hors tension puis à nouveau sous tension en appuyant sur le bouton Marche/Arrêt.

F500E_IML_WF80F5E_03444A-02_FR.indd 25

Smart Check Cette fonction vous permet de vérifier l'état du lave-linge à l'aide d'un smartphone. La fonction Smart Check a été optimisée pour : • Galaxy S et Galaxy S2 • iPhone 4 et iPhone 4S

Téléchargement de l'application Samsung Smart Washer Téléchargez l'application Samsung Smart Washer sur votre téléphone mobile à partir du Android market ou Apple App store et installez-la. Vous pouvez facilement la trouver en recherchant « Samsung Smart Washer ».

Utilisation de la fonction Smart Check 1.

Maintenez enfoncés simultanément les boutons Options et Arrêt différ pendant 3 secondes lorsqu'une erreur survient pour exécuter la fonction Smart Check‎. Sinon, la fonction Smart Check peut être exécutée si aucun bouton n'est actionné après que le lave-linge est mis sous tension.

Les segments DEL sur le panneau d'affichage tournent pendant 2 ou 3 secondes et le code Smart Check s'affiche sur le panneau d'affichage du lave-linge.

Exécutez l'application Samsung Smart Washer sur votre smartphone et appuyez sur le bouton Smart Check. 'Smart Check' peut devenir 'Smart Care' en fonction de la sélection de la langue.

Réglez la caméra de votre smartphone sur le code Smart Check affiché sur le panneau d'affichage du lave-linge. •

Si l'éclairage d'une ampoule, d'une lampe fluorescente ou d'un voyant se reflète sur le panneau d'affichage du lave-linge, le smartphone est susceptible de ne pas reconnaître le code Smart Check facilement. Si vous maintenez le smartphone avec un angle relatif trop important par rapport à l'avant du panneau d'affichage, il peut ne pas être en mesure de reconnaître le code d'erreur. Pour de meilleurs résultats, maintenez le smartphone de sorte que l'avant du panneau d'affichage et le smartphone soient parallèles ou quasiment.

S'il est mis au point correctement, le code Smart Check est reconnu automatiquement et les informations détaillées concernant l'état de votre lave-linge, l'erreur et les mesures à prendre s'affichent sur votre smartphone.

Si le smartphone ne reconnaît pas le code Smart Check plusieurs fois, veuillez saisir manuellement le code Smart Check affiché sur le panneau d'affichage du lave-linge dans l'application Samsung Smart Washer.

F500E_IML_WF80F5E_03444A-02_FR.indd 26

Faire sa lessive Votre nouveau lave-linge vous simplifie la tâche grâce au système de contrôle automatique « Fuzzy Control » de Samsung. Lorsque vous choisissez un cycle, le lave-linge définit les options appropriées en matière de température, de temps et de vitesse de lavage. 1.

Appuyez sur le bouton Marche/Arrêt pour mettre sous tension.

Ajoutez votre linge sans le tasser dans le tambour, sans le surcharger.

Ajoutez de la lessive et, si nécessaire, de l'adoucissant ou du liquide de prélavage dans les bacs appropriés dans le tiroir à lessive.

Faire sa lessive à l'aide du sélecteur de cycle

La fonction de prélavage est disponible uniquement avec les cycles COTON, SYNTHÉTIQUES, BÉBÉ COTON, QUOTIDIEN, TACHES DIFFICILES et ECO. Effectuez un cycle de prélavage uniquement si le linge à laver est très sale. 7.

Utilisez le Sélecteur de cycle pour sélectionner le cycle approprié en fonction du type de linge : COTON, SYNTHÉTIQUES, EXPRESS 15 MIN, BÉBÉ COTON, QUOTIDIEN, TACHES DIFFICILES, ECO, IMPERMEABLE, LAINE et DÉLICATS. Les voyants correspondant au cycle sélectionné s'allument sur le panneau de commande.

À ce stade, vous pouvez sélectionner la température de lavage, le nombre de cycles de rinçage, la vitesse d'essorage et l'heure du départ différé en appuyant sur les boutons correspondants.

Lorsque le linge est mal équilibré et que le code d'erreur « UE » est affiché, redistribuez la charge. Si le linge est mal équilibré, l'efficacité de l'essorage peut être moindre. Lorsque vous lavez des draps ou des couettes, il se peut que la durée de lavage soit allongée ou que l'efficacité de l'essorage soit moindre. Pour les couettes ou housses de couette, la vitesse du cycle d'essorage maximale recommandée est de 800 tr/ min et la capacité de chargement est de 2,0 kg maximum. Les modèles de classe 6 kg ne disposent pas d'une fonction de lavage de couette. ATTENTION : Assurez-vous de placer les soutiens-gorge (lavables à l’eau) dans un sac à linge (à acheter séparément). • Les parties métalliques de la structure peuvent en effet sortir du soutien-gorge et endommager le linge. Il est donc conseillé de les insérer dans un sac à linge fin. • Les vêtements légers et de petite taille, tels que les chaussettes, gants, bas et mouchoirs, peuvent se coincer entre le hublot et la paroi du lave-linge. Placez-les dans un sac à linge fin. ATTENTION : Ne lavez pas le sac à linge seul, sans linge. Ceci pourrait provoquer des vibrations anormales susceptibles d'entraîner des déplacements intempestifs de la machine ou des blessures.

F500E_IML_WF80F5E_03444A-02_FR.indd 29

Nettoyer votre lave-linge Il est essentiel de bien entretenir votre lave-linge pour en améliorer ses performances, éviter les réparations inutiles et allonger sa durée de vie.

Vidanger le lave-linge en urgence En cas de panne de courant, vidangez toute l'eau restante avant de retirer votre linge. 1.

Débranchez le lave-linge de la prise électrique.

Ouvrez le capot du filtre (A) en utilisant une pièce de monnaie ou une clé.

La quantité peut être plus importante que vous ne pensez. Utilisez un grand récipient. 4.

Récupérez le tuyau de vidange d'urgence (C) et ouvrez le bouchon de vidange d'urgence (B) en le tirant.

Saisissez le tuyau de vidange d'urgence (C) par le capuchon et faites le lentement sortir.

Laissez l'eau s'écouler dans un récipient.

Réinsérez le bouchon de vidange d'urgence et le tuyau de vidange.

Fermez le capot du filtre.

F500E_IML_WF80F5E_03444A-02_FR.indd 30

Nettoyer le filtre à impuretés

ATTENTION : Ne retirez pas le bouchon du filtre à impuretés pendant que le lave-linge fonctionne. Sinon, de l'eau chaude pourrait s'échapper. 1.

Ouvrez le capot du filtre en utilisant une pièce de monnaie ou une clé.

Retirez l'eau résiduelle (reportez-vous à la section« Vidanger le lavelinge en urgence » de la page 30).

Express 15 min

pour le linge peu sale (2 kg maximum) dont vous avez besoin rapidement. Ce cycle dure environ 15 minutes, mais peut différer des valeurs indiquées en fonction de la pression, de la dureté et de la température de l'eau, de la température ambiante, du type et de la quantité de linge à laver et de son degré de salissure, de la lessive utilisée, de l'équilibrage de la charge, des variations de tension et des options sélectionnées. ATTENTION : il doit y avoir moins de 20 g de lessive (pour une charge de 2 kg) ou de la lessive doit rester sur les vêtements.

Bébé coton

Un lavage à haute température et des cycles de rinçage supplémentaires garantissent qu'aucune lessive en poudre ne subsiste et ne soit nocive pour la peau de votre bébé.

Pour le lavage des vêtements de tous les jours, tels que les sous-vêtements et les chemises.

Taches difficiles

Pour les vêtements tâchés. Le cycle TACHES DIFFICILES permet une élimination très performante des taches, avec un soin extrême et permet d'éviter le prétraitement des taches. Pour de meilleurs résultats, nous vous recommandons d'utiliser l'option Haute température de ce cycle afin d’éliminer les taches les plus tenaces (la résistance interne augmente la température de lavage). Ce cycle comprend un trempage afin d'éliminer efficacement les taches présentes sur votre linge. Lors du trempage, le tambour s'arrête de tourner pendant un moment, et cela n'est pas dû à un dysfonctionnement.

Le cycle ECO à basse température permet d'obtenir de très bons résultats tout en réalisant d'importantes économies d'énergie.

Pour les articles imperméables comme les vêtements de montagne, les combinaisons de ski et les vêtements de sport. Les textiles concernés incluent les finitions et fibres intelligentes telles que le spandex, le stretch et les microfibres.

Uniquement pour les lainages lavables en machine. La charge doit être inférieure à 2 kg. (Modèle de classe 6 kg : 1,5 kg) Le cycle LAINE permet de laver votre linge tout en douceur en faisant effectuer au tambour de très légers mouvements de bercements. Ces légers mouvements de va-et-vient et le trempage se font en continu afin d'éviter que les fibres de laine ne se froissent ou ne se déforment. Ce phénomène d'arrêt/de démarrage du lave-linge lors du trempage n'est pas un dysfonctionnement. Une lessive neutre est recommandée pour le cycle Laine afin d'obtenir de meilleurs résultats de lavage et de préserver la douceur des fibres de laine.

Un prélavage allonge la durée du cycle d'environ 20 minutes.

La durée d’un cycle a été mesurée selon les conditions spécifiées par la norme IEC60456/EN60456.

Exécutez le mode de calibrage après l'installation (reportez-vous à la section « ÉTAPE 6 - Lancer un calibrage » de la page 18). QUOTIDIEN : un cycle court pour instituts d'expérimentation.

Ce lave-linge étant équipé de la fonction de mémorisation des derniers réglages, pour supprimer la mémorisation du dernier réglage et utiliser les paramètres de démarrage d'origine, vous devez supprimer le dernier réglage utilisé sur le panneau de commande. (Pour plus d'informations concernant la suppression du dernier réglage utilisé, reportez-vous aux descriptions concernant « Fonction de mémorisation des derniers réglages » en page 21.)

La durée des cycles en foyer individuel peut différer des valeurs données dans le tableau en fonction des variations de pression et de température de l'arrivée d'eau, de la charge et du type de linge.

Lorsque la fonction de lavage Intensif est sélectionnée, la durée de chaque cycle augmente.

F500E_IML_WF80F5E_03444A-02_FR.indd 36

Annexe Les symboles suivants offrent des conseils sur l'entretien des vêtements. Les symboles textile sont au nombre de quatre ; ils sont généralement énumérés dans l'ordre suivant : lavage, blanchiment, séchage et repassage (et, au besoin, nettoyage à sec). L'utilisation de ces symboles garantit la cohérence des informations entre les fabricants de vêtements (articles domestiques ou importés). Observez les consignes associées à chaque symbole textile pour optimiser la durée de vie de votre linge et limiter les problèmes de lavage. Matériau résistant

Repassage à 100 ˚C maximum

Température de lavage maximale : 95 ˚C

Nettoyage avec tous les dissolvants habituels

Température de lavage maximale : 60 ˚C

Nettoyage au percloréthylène, dissolvants fluorés ou essences minérales

Température de lavage maximale : 40 ˚C

Nettoyage uniquement par essences minérales

Température de lavage maximale : 30 ˚C

Nettoyage à sec uniquement

Séchage en machine possible, température modérée

Repassage à 200 ˚C maximum

Séchage en machine, température basse

Repassage à 150 ˚C maximum

Séchage en machine interdit

Délicats

Textiles transparents, lingerie fine (soie) et autres textiles délicats à laver à la main. Pour de meilleures performances, utilisez de la lessive liquide.

effectue un cycle d'essorage supplémentaire afin d'éliminer le plus d'eau possible du linge.

Vitesse d'essorage maxi. (tr/min)

Rinçage+essorage

Pour le linge qui n'a besoin que d'un rinçage ou pour ajouter un adoucissant à une lessive.

F500E_IML_WF80F5E_03444A-02_FR.indd 24

Activation/Désactivation Pour activer/désactiver la fonction Sécurité enfant, appuyez simultanément sur les boutons Température et Essorage pendant 3 secondes. Le voyant « Sécurité enfant » s'allume lorsque cette fonction est activée. Lorsque la fonction Sécurité enfant est activée, seul le bouton Marche/Arrêt fonctionne. Cette fonction Sécurité enfant reste active même après que le lave-linge a été éteint et rallumé ou débranché et rebranché.

Nettoyage

Il est conseillé de nettoyer le filtre à impuretés 5 à 6 fois par an ou lorsque le message d'erreur « 5E » s'affiche Si des substances étrangères s'accumulent dans le filtre à impuretés, la fonction Eco Bubble sera moins efficace. ATTENTION : Avant de nettoyer le filtre à impuretés, veillez à débrancher le lave-linge de la prise électrique murale.

Si vous retirez le filtre sans vidanger le lave-linge, de l'eau risque de s'écouler de celui-ci. 3.

Dévissez le capuchon du filtre à impuretés (A) en le tournant vers la gauche.

Retirez toute impureté et autre corps étranger pris dans le filtre et nettoyez ce dernier. Assurez-vous que l'hélice de la pompe de vidange située derrière le filtre n'est pas bloquée.

Remettez en place le bouchon du filtre à impuretés.

Fermez le capot du filtre.

Veillez à replacer le filtre à impuretés après l'avoir nettoyé. Sans filtre à impuretés, votre lave-linge peut connaître un dysfonctionnement ou une fuite d'eau risque de se produire. Serrez fermement le filtre à impuretés après l'avoir nettoyé. Le nonrespect de cette consigne peut entraîner un dysfonctionnement ou une fuite d'eau.

Essuyez les surfaces extérieures du lave-linge, y compris le panneau de commande, à l'aide d'un chiffon doux et d'un produit d'entretien ménager non abrasif.

Utilisez un chiffon doux pour sécher les surfaces. ATTENTION : Ne versez pas d'eau sur le lave-linge.

F500E_IML_WF80F5E_03444A-02_FR.indd 31

Nettoyer le tiroir à lessive et le logement du tiroir 1.

Appuyez sur la manette d'ouverture (A) située à l'intérieur du tiroir à lessive et retirez ce dernier.

Retirez la manette d'ouverture (A) et le compartiment à lessive liquide (en option) du tiroir à lessive.

Lavez tous les éléments à l'eau claire.

Nettoyez le logement du tiroir à lessive à l'aide d'une vieille brosse à dents.

Replacez le bac à adoucissant et le compartiment de lessive liquide (en option) dans le tiroir à lessive en appuyant fermement dessus.

Remettez le tiroir à lessive en place.

Pour enlever tout résidu de lessive, lancez un cycle de rinçage sans mettre de linge dans le tambour.

Nettoyer le filtre à maille Vous devez nettoyer le filtre à maille au moins une fois par an ou lorsque le message d'erreur « 4E » s'affiche. 1.

Coupez l'alimentation en eau du lave-linge.

Déconnectez le raccord en L correspondant au tuyau d’arrivée d’eau de l’arrivée d’eau à l’arrière de la machine en tournant (A). Pour éviter les projections d'eau dues à l'air sous pression contenu dans le tuyau d'arrivée d'eau, recouvrez le raccordement du tuyau d'un linge.

Retirez délicatement les filtres à maille des arrivées d'eau à l'aide d'une paire de pinces et rincez-les sous l'eau jusqu'à ce qu'ils soient propres.

Réinsérez les filtres à maille.

Réinstallez le raccord en L dans le lave-linge.

Assurez-vous que les raccords sont étanches et ouvrez le robinet.

F500E_IML_WF80F5E_03444A-02_FR.indd 32

Maintenir votre lave-linge sous tension

Entretien

Réparer un lave-linge qui a gelé Si la température descend en dessous de 0 °C et que votre lave-linge est gelé : 1.

Débranchez le lave-linge de la prise électrique.

Versez de l'eau chaude sur le robinet d'eau pour assouplir le tuyau d'arrivée d'eau.

Retirez le tuyau d’arrivée d’eau et trempez-le dans l’eau chaude.

Versez de l’eau chaude dans le tambour du lave-linge et laissez-la agir pendant 10 minutes.

Rebranchez le tuyau d'arrivée d'eau sur le robinet et vérifiez que l'arrivée d'eau et la vidange fonctionnent normalement.

Entreposer le lave-linge Si vous devez entreposer votre lave-linge pendant une période prolongée, il est préférable de le vidanger et de le débrancher. Le lave-linge peut être endommagé s'il reste de l'eau dans les tuyaux et les composants internes avant l'entreposage. Avant d'entreposer votre lave-linge, procédez comme suit : 1.

Tournez le sélecteur de cycle pour sélectionner le cycle EXPRESS 15 MIN et lancez votre lave-linge à vide pour ce cycle.

Débranchez le lave-linge de la prise électrique.

Fermez les robinets d'arrivée d'eau et débranchez les tuyaux d'alimentation.

Laissez la porte de votre lave-linge ouverte pour permettre à l'air de circuler à l'intérieur du tambour. Si votre lave-linge a été entreposé à des températures inférieures au point de congélation, attendez que l'eau gelée à l'intérieur dégèle avant de l'utiliser à nouveau.

F500E_IML_WF80F5E_03444A-02_FR.indd 33

Codes d'erreur et de dépannage Vérifiez les points suivants si...

Problème

votre lave-linge ne démarre pas.

Assurez-vous que le lave-linge est branché. Assurez-vous que le hublot est correctement fermé. Assurez-vous que le ou les robinets d'arrivée d'eau sont ouverts. Assurez-vous d'avoir appuyé sur le bouton Départ/Pause.

l'eau n'arrive pas ou le débit est insuffisant.

Ouvrez l'arrivée d'eau. Assurez-vous que le tuyau d'arrivée d'eau n'est pas gelé. Démêlez les tuyaux d'arrivée d'eau. Nettoyez les filtres à maille des arrivées d'eau.

Assurez-vous que la pression d'eau est suffisante pour faire fonctionner le lave-linge. Assurez-vous que de la lessive a été ajoutée dans le bac central du tiroir à lessive.

il reste de la lessive dans le tiroir à lessive à la fin du cycle de lavage.

Assurez-vous que le lave-linge est installé sur une surface plane. Si la surface n’est pas plane, ajustez les pieds réglables pour mettre le lave-linge à niveau. Assurez-vous que les vis de transport ont été enlevées. Assurez-vous que le lave-linge n'est en contact avec aucun autre objet. Assurez-vous que la charge de linge est bien équilibrée.

Le lave-linge ne vidange et/ ou n’essore pas.

Démêlez tous les tuyaux. Vérifiez que les tuyaux ne sont pas emmêlés. Assurez-vous que le filtre à impuretés n'est pas bouché.

le hublot est verrouillé ou ne s'ouvre pas.

Le hublot ne s’ouvre que 3 minutes après l’arrêt ou la désactivation du lavelinge.

votre lave-linge vibre ou est trop bruyant.

F500E_IML_WF80F5E_03444A-02_FR.indd 34

Code d'erreur

Assurez-vous que le hublot est correctement fermé. Assurez-vous que les vêtements ne sont pas pris dans la porte.

Assurez-vous que le ou les robinets d'arrivée d'eau sont ouverts. Vérifiez la pression de l'eau. Nettoyez les filtres à maille des arrivées d'eau. Assurez-vous que le tuyau d'arrivée d'eau n'est pas entortillé ou bouché.

Nettoyez le filtre à impuretés. Assurez-vous que le tuyau de vidange est correctement installé.

La charge de linge n'est pas équilibrée. Rééquilibrez la charge. Si vous souhaitez laver un seul vêtement, par exemple un peignoir de bain ou un jean, il se peut que le résultat final de l'essorage ne soit pas satisfaisant et que le message d'erreur « UE » apparaisse à l'écran.

Appelez le service clientèle.

Dépannage

En cas de dysfonctionnement de votre lave-linge, un code peut apparaître sur l'afficheur. Si tel est le cas, consultez le tableau ci-dessous et essayez la solution proposée avant de contacter le service clientèle de Samsung.

Si un code non répertorié dans ce tableau s'affiche ou si la solution suggérée ne résout pas le problème, contactez le service clientèle de Samsung ou votre revendeur Samsung.

F500E_IML_WF80F5E_03444A-02_FR.indd 35

Tableau des cycles Tableau des cycles ( au choix) Charge maxi. (kg)

Annexe

Tableau des symboles textiles

Protection de l’environnement •

Cet appareil a été fabriqué à partir de matériaux recyclables. Si vous décidez de le jeter, veuillez respecter les normes locales en matière d’évacuation des déchets. Coupez le cordon d'alimentation de façon à ce que l'appareil ne puisse pas être raccordé à une source électrique. Enlevez le hublot pour que des animaux et des jeunes enfants ne se retrouvent pas piégés à l'intérieur de l'appareil. Ne dépassez pas les quantités de lessive préconisées par le fabricant de la lessive. N'utilisez de produits détachant et blanchissant avant le cycle de lavage qu'en cas d'absolue nécessité. Économisez de l'eau et de l'électricité en ne faisant tourner que des charges pleines (la charge exacte dépend du cycle sélectionné).

Déclaration de conformité Cet appareil est conforme aux normes européennes de sécurité, à la directive CE 93/68 et à la norme EN 60335.

F500E_IML_WF80F5E_03444A-02_FR.indd 37

Fiche technique des lave-linge domestiques La conception et les caractéristiques sont susceptibles d'être modifiées sans préavis en vue d'y apporter des améliorations. Selon la réglementation (UE) n° 1061/2010 Samsung WF80F5E*Q4* WF80F5E*W4*

Classe énergétique A+++ (économe) à D (peu économe)

Consommation électrique Consommation d'énergie annuelle (AE_C) 1)

Consommation d'énergie (E_t.60) coton 60 °C en charge pleine

Consommation d'énergie (E_t.60.1/2) coton 60 °C en demi-charge

Consommation d'énergie (E_t.40.1/2) coton 40 °C en demi-charge

Consommation en mode Éteint (P_o)

Consommation en mode Veille (P_I)

Consommation d'eau annuelle (AW_c) 2)

Classe d'efficacité d'essorage 3) A (Efficace) à G (Peu efficace)

Vitesse d'essorage maximale

Taux d'humidité résiduelle

Programmes auxquels les informations sur l'étiquette et la fiche technique renvoient

Coton 60 °C et 40 °C + Intensif 4)

Durée d'un programme standard Coton à 60 °C, en charge pleine

Coton à 60 °C, en demi-charge

Coton à 40 °C, en demi-charge

Raccordement électrique Puissance

50 Samsung Electronics Co., Ltd.

F500E_IML_WF80F5E_03444A-02_FR.indd 38

La conception et les caractéristiques sont susceptibles d'être modifiées sans préavis en vue d'y apporter des améliorations. Selon la réglementation (UE) n° 1061/2010 WF70F5E*Q4* WF70F5E*W4*

Classe énergétique A+++ (économe) à D (peu économe)

Consommation électrique Consommation d'énergie annuelle (AE_C) 1)

Consommation d'énergie (E_t.60) coton 60 °C en charge pleine

Consommation d'énergie (E_t.60.1/2) coton 60 °C en demi-charge
