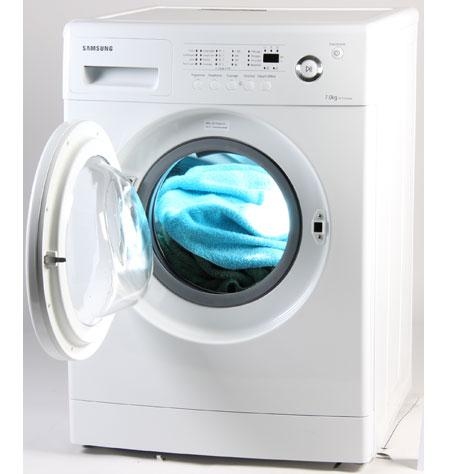

Mode d'emploi lave-linge Samsung WF7702NAW/XEF

Présentation

consignes de sécurité Tout au long de ce manuel, vous rencontrerez des notes Avertissement et Attention. Les instructions reprises sous les mentions Avertissement, Attention, ainsi que les instructions de sécurité importantes qui suivent ne couvrent pas l’ensemble des conditions et des situations potentielles. Il est de votre responsabilité de faire preuve de bon sens, de prudence et de discernement lors de l’installation, de l’entretien ou du fonctionnement de votre lave-linge. Samsung ne peut être tenue responsable de dommages causés par une mauvaise utilisation.

Symboles et mesures de sécurité importants

Signification des icones et signes repris dans ce manuel d’utilisation :

Risques ou pratiques inadaptées susceptibles de causer de graves blessures ou la mort.

Risques ou pratiques inadaptées susceptibles de causer des blessures moins importantes ou des dommages matériels.

Pour réduire le risque d’incendie, d’explosion, d’électrocution ou de blessure personnelle lors de l’utilisation de votre lave-linge, observez les consignes élémentaires de sécurité suivantes :

Avant d’utiliser l’appareil

Les matériaux d’emballage peuvent être dangereux pour les enfants. Tenez tous les emballages (sacs plastique, polystyrène, etc.) hors de leur portée. Cet appareil est prévu pour une utilisation domestique uniquement. Assurez-vous que le raccordement en eau et en électricité est effectué par un technicien qualifié, qui respecte les instructions du fabricant (voir « Installer le lave-linge », page 2) et les normes de sécurité locales. Toutes les vis de transport et de conditionnement doivent être enlevées avant utilisation de l’appareil. De sérieux dégâts peuvent être occasionnés si ces vis n’ont pas été enlevées. Reportez-vous à la section « Enlever les vis de transport ». Avant de laver du linge pour la première fois, vous devez effectuer un cycle complet à vide. Consultez la section « Premier lavage ».

Mesures de sécurité

Avant tout nettoyage ou entretien, débranchez l’appareil de la prise secteur ou placez le bouton Marche/Arrêt en position Arrêt. Assurez-vous que toutes les poches des vêtements à laver sont vides. Des objets durs et pointus, comme des pièces de monnaie, des épingles de sûreté, des clous, des vis ou des pierres, peuvent occasionner d’importants dégâts à l’appareil. Débranchez toujours l’appareil et coupez l’eau après utilisation. Avant d’ouvrir le hublot du lave-linge, vérifiez que toute l’eau a été vidangée.

WF7704NAW-02579B_FR.indd 2

N’ouvrez pas le hublot si vous constatez qu’il reste de l’eau. Les animaux et les jeunes enfants peuvent grimper dans l’appareil. Vérifiez l’appareil avant chaque utilisation. Le hublot en verre devient très chaud pendant le cycle de lavage. Tenez les enfants éloignés de l’appareil lorsque celui-ci est en marche. N’essayez pas de réparer l’appareil vous-même. Les réparations effectuées par des personnes inexpérimentées ou non qualifiées peuvent entraîner des blessures et/ou des réparations plus importantes sur l’appareil. Si la prise (cordon d’alimentation) est endommagée, elle doit être remplacée par le fabricant, son réparateur ou une personne de qualification équivalente, afin d’éviter tout danger. L’entretien de cet appareil doit uniquement être effectué par un centre de réparation homologué et seules des pièces détachées de la marque doivent être utilisées. L’appareil ne peut être utilisé par de jeunes enfants ou des personnes handicapées, si ce n’est sous la surveillance adéquate d’une personne responsable de manière à assurer une utilisation de l’appareil en toute sécurité. Surveillez les jeunes enfants afin d’éviter qu’ils ne manipulent l’appareil par jeu. L’appareil doit être branché sur une prise permettant une alimentation électrique correcte. Placez l’appareil de manière à pouvoir atteindre la prise facilement après l’installation. N’utilisez pas d’eau traitée contenant de l’huile, de la crème ou de la lotion, habituellement vendue dans les magasins de produits cosmétiques ou les centres de massage. •

Vous risqueriez de provoquer une déformation de la gaine, qui entraînerait un dysfonctionnement ou une fuite d’eau.

En règle générale, un tuyau de lave-linge inoxydable ne rouille pas. Cependant, si un morceau de métal, tel qu’une épingle à cheveux, est coincé dans le tuyau pendant une période prolongée, ce dernier peut rouiller. •

Ne laissez pas d’eau ou d’eau de Javel chlorée dans le tuyau pendant une période prolongée.

N’utilisez pas et ne laissez pas régulièrement d’eau contenant du fer dans le tuyau pendant une période prolongée.

Si de la rouille commence à se former sur la surface du tuyau, appliquez-y un produit de nettoyage (neutre) et nettoyez-la à l’aide d’une éponge ou d’un chiffon doux. (N’utilisez une brosse métallique en aucune circonstance)

Pour les machines à laver comportant des orifices de ventilation à la base, veillez à ce que ceux-ci ne soient pas obstrués par de la moquette. Utilisez uniquement des tuyaux neufs.

Instructions concernant la marque DEEE Cette marque, qui apparaît sur le produit ou sa documentation, indique qu’il ne doit pas être mis au rebut avec d’autres déchets ménagers à la fin de sa durée de vie. Pour éviter toute atteinte à l’environnement ou à la santé humaine due à une élimination non contrôlée des déchets, séparez-le des autres types de déchets et recyclez-le de manière responsable en vue d’une réutilisation durable des matériaux. Les utilisateurs particuliers doivent contacter le revendeur auquel ils ont acheté ce produit, ou leur mairie, pour obtenir des informations sur l’endroit et la manière de recycler cet appareil dans le respect de l’environnement. Les entreprises doivent contacter leur fournisseur et vérifier les conditions générales du contrat d’achat. Ce produit ne doit pas être mélangé à d’autres déchets commerciaux lors de la mise au rebut.

WF7704NAW-02579B_FR.indd 3

Installer le lave-linge

Présentation du lave-linge

Ajuster les pieds réglables

Enlever les vis de transport

Raccorder le tuyau d’arrivée d’eau

Positionner le tuyau de vidange

Présentation du panneau de commandes

Mettre de la lessive dans le lave-linge :

Réparer un lave-linge qui a gelé

Nettoyer le filtre à impuretés

Nettoyer le filtre à maille du tuyau d’arrivée d’eau

Comprendre les messages d’erreur

Tableau des programmes

Tableau des symboles textiles

Protection de l’environnement

( au choix) Charge maxi. (kg) Lessive et additifs TemVitesse d’essorage (MAX) en tr/min péraDuWF7704NA WF7604NA ProWF7522NA PréWF7702NA WF7700NA WF7708NA Départ rée La- Adou- ture WF7704NA gramme WF7702NA WF7602NA WF7520NA laWF7602NA WF7600NA WF7608NA différé (min.) (MAX) WF7700NA WF7600NA vage ci. WF7604NA WF7528NA vage WF7522NA WF7520NA WF7528NA en °C WF7708NA WF7608NA Coton

Cotons peu ou assez sales, draps, linge de table, sous-vêtements, serviettes, chemises, etc.

Cotons peu ou assez sales, draps, linge de table, sous-vêtements, serviettes, chemises, etc.

Chemisiers, chemises, etc., peu ou assez sales, en polyester (Diolen, Trevira), polyamide (Perlon, Nylon) ou autres textiles similaires.

VProgramme de lavage très léger, comme un lavage à la main.

Uniquement les lainages en laine vierge, lavables en machine.

Coton ou lin peu sale (chemisiers, chemises), tissu éponge en couleurs foncées, lin couleur, jeans, etc.

1. La durée d’un programme a été mesurée selon les conditions spécifiées par la norme IEC 60456 / EN 60456. 2. La consommation en foyer individuel peut différer des valeurs données dans le tableau en fonction des variations de pression et de température de l’arrivée d’eau, de la charge et du type de linge.

16_ Tableau des programmes

WF7704NAW-02579B_FR.indd 16

Dépannage

WF7704NAW-02579B_FR.indd 4

Déballer le lave-linge

Déballez votre lave-linge et vérifiez qu’il n’a pas été endommagé pendant le transport. Assurez-vous également de disposer de tous les éléments illustrés ci-dessous. Si le lave-linge a été endommagé pendant le transport ou si vous ne disposez pas de tous les éléments, contactez immédiatement votre revendeur Samsung.

Plateau supérieur Tiroir à lessive Tuyau de vidange

01 Installer le lave-linge

Présentation du lave-linge

Capot inférieur Pieds réglables

Cold / Hot (Froid / Chaud) (facultatif) Tuyau d’arrivée d’eau

Caches pour les trous des vis

Choisir un emplacement

Avant d’installer votre lave-linge, choisissez un emplacement disposant des caractéristiques suivantes : •

Une surface dure et plane (si la surface n’est pas plane, consultez la section « Ajuster les pieds réglables » ci-dessous)

Un emplacement éloigné de la lumière directe du soleil

Une pièce où la température ne descend pas en dessous de 0°C

Un emplacement éloigné de sources de chaleur, telles que du charbon ou du gaz. Assurezvous que le lave-linge n’est pas posé sur son cordon d’alimentation.. Les orifices de ventilation ne doivent pas être obstrués par la moquette lorsque le lave-linge est installé sur un sol moquetté.

Installer le lave-linge _5

WF7704NAW-02579B_FR.indd 5

Synthetic Delicate Wool Speedy Eco

Ajuster les pieds réglables

Si le sol n’est pas plat, réglez les pieds (ne glissez ni morceaux de bois, ni autres objets sous les pieds) : 1. Desserrez l’écrou du pied en le tournant à la main jusqu’à ce qu’il atteigne la hauteur souhaitée. 2. Serrez l’écrou de blocage en le tournant avec la clé anglaise. •

Installez le lave-linge sur une surface plane et solide. Positionner le lave-linge sur une surface ni plane, ni dure peut entraîner des bruits ou des vibrations. (L’angle maximum autorisé est de 1 degré).

Enlever les vis de transport

Avant d’utiliser le lave-linge, vous devez enlever toutes les vis de transport situées à l’arrière de l’appareil. Pour enlever ces vis : 1. Avant de les enlever, desserrez toutes les vis à l’aide de la clé anglaise. 2. Prenez chaque tête de vis et faites-la passer dans la partie large du trou. Répétez l’opération pour chaque vis. 3. Bouchez les trous avec les caches plastiques fournis. 4. Conservez les vis de transport pour une prochaine utilisation.

Raccorder le tuyau d’arrivée d’eau

Le tuyau d’arrivée d’eau doit être raccordé au lave-linge à une extrémité et au robinet d’eau à l’autre extrémité. Ne tendez pas le tuyau d’arrivée d’eau. Si le tuyau est trop court, remplacez-le par un tuyau haute pression plus long. Pour raccorder le tuyau d’arrivée d’eau :

Prenez le raccord en l correspondant au tuyau d’arrivée

d’eau froide et raccordez-le à l’arrivée d’eau froide, à l’arrière de la machine. Serrez à la main. 2. Raccordez l’autre extrémité du tuyau d’arrivée d’eau froide au robinet d’eau froide de votre lavabo et serrez-la à la main. Si nécessaire, vous pouvez repositionner le tuyau d’arrivée d’eau sur le lave-linge en desserrant le raccord, en faisant tourner le tuyau et en resserrant le raccord.

6_ Installer le lave-linge

WF7704NAW-02579B_FR.indd 6

Positionner le tuyau de vidange

L’extrémité du tuyau de vidange peut être positionnée de trois façons différentes :

Sur le bord d’un lavabo 01 Installer le lave-linge

Le tuyau de vidange doit être positionné à une hauteur située entre 60 et 90 cm. Pour que le bout du tuyau reste coudé, utilisez le guide plastique fourni. Fixez le guide au mur avec un crochet ou au robinet avec un lien, afin que le tuyau de vidange ne bouge pas.

Raccordé au tuyau d’évacuation du lavabo Le tuyau d’évacuation doit être situé au-dessus du siphon du lavabo, afin que son extrémité soit au moins à 60 cm du sol.

Sur un tuyau d’évacuation Samsung vous conseille d’utiliser un tuyau vertical de 65 cm. Il doit mesurer au minimum 60 cm et au maximum 90 cm.

Installer le lave-linge _7

WF7704NAW-02579B_FR.indd 7

Présentation du panneau de commandes

 Ceci est un manuel général. Le panneau peut être différent de celui du produit que vous avez acheté. Pour (

), reportez-vous au point 4 ci-dessous pour sélectionner les spécifications qui correspondent

Affiche le cycle de lavage et les messages d’erreur. Lorsqu’un programme est en cours, le voyant correspondant clignote. Appuyez plusieurs fois sur ce bouton pour sélectionner l’un des six programmes de lavage disponibles. Coton  Coton bébé Synthétiques  Lavage main Laine  Express  Rince+Essore  Essorage Appuyez sur ce bouton à plusieurs reprises pour faire défiler les différentes températures d’eau possibles (lavage à froid, 30 °C, 40 °C, 60 °C et 95 °C). Lorsque vous appuyez sur ce bouton en cours de lavage, la température sélectionnée apparaît sur le panneau d’affichage. Appuyez sur ce bouton à plusieurs reprises pour faire défiler les différentes options d’essorage disponibles

), 400, 800 et 1400 tr/min

WF7702NA, WF7602NA, WF7522NA

), 400, 800 et 1200 tr/min

WF7700NA, WF7600NA, WF7520NA

WF7708NA, WF7608NA, WF7528NA

Appuyez plusieurs fois sur ce bouton pour faire défiler les différentes options de lavage partiel disponibles

Repassage facile  Arrêt cuve pleine Rinçage+  Prélavage  Repassage facile + Arrêt cuve pleine  Repassage facile + Rinçage+  Repassage facile + Prélavage  Rinçage+ + Prélavage  Repassage facile + Rinçage+ + Prélavage La fonction de prélavage n’est disponible qu’avec les programmes Coton, Coton bébé ou Synthétiques. Certaines fonctions ne sont pas sélectionnées en fonction du programme.

WF7704NAW-02579B_FR.indd 8

Appuyez plusieurs fois sur ce bouton pour faire défiler les différentes options de départ différé disponibles. (de 3 à 24 heures, par tranches d’une heure)

Bouton Start/ Pause (Démarrer/ Pause)

Appuyez sur ce bouton pour interrompre et relancer les programmes.

Appuyez une fois sur ce bouton pour mettre en marche le lave-linge et appuyez de nouveau dessus pour l’arrêter. Si le lave-linge reste allumé pendant plus de 10 minutes sans qu’aucun bouton ne soit actionné, il s’éteint automatiquement.

A quoi sert la fonction « Child Lock » (Verrouillage enfant) ? •

Si vous appuyez sur le bouton «Child Lock» (Verrouillage enfant)(boutons Essorage+Fonction ) pendant au moins 2 secondes alors que le lave-linge est en marche, vous activez la fonction de vérouillage enfant.

Une fois cette fonction activée, aucune modification ne peut être apportée jusqu’à ce que le cycle soit terminé.

Appuyez sur le bouton « Child Lock » (Verrouillage enfant) (Bouton Essorage+Fonction ) pendant au moins 2 secondes pour désactiver la fonction.

WF7704NAW-02579B_FR.indd 9

Pas à l’étape suivante du cycle (le temps restant affiché

PEUT PARFOIS AUGMENTER). Votre nouveau lave-linge est équipé du système Fuzzy Logic, qui permet de définir de manière optimale la quantité d’eau utilisée ainsi que d’autres paramètres de lavage, mais également de contrôler le processus de lavage et de le modifier, si nécessaire, pour obtenir de meilleurs résultats. Dans la situation indiquée cidessus, le système Fuzzy Logic a détecté des erreurs dans le cycle de lavage, par exemple : une quantité importante de lessive en fin de cycle, un niveau de vibration élevé lors de l’essorage, etc.Vous avez la possibilité de régler les programmes de lavage, par exemple de modifier la température de l’eau et la vitesse d’essorage. Si le système détecte des anormalités de ce type, le lave-linge interrompt le programme en cours afin de rectifier les paramètres, puis continue le cycle. Le système Fuzzy Logic lance une procédure en 7 étapes pour résoudre le problème rencontré. S’il est impossible de régler le problème détecté par le système Fuzzy Logic, les voyants correspondants s’allument. (Voir « Dépannage »). Le fonctionnement du lave-linge indiqué ci-dessus est considéré comme un fonctionnement normal.

Versez un peu de lessive dans le tiroir

3. Ouvrez l’arrivée d’eau du lave-linge. 4. Appuyez sur le bouton Température à plusieurs reprises jusqu’à ce que 40˚C s’affiche. 5. Appuyez sur le bouton Start/Pause (Démarrer / Pause). Cela vidangera l’eau restant dans le lave-linge après le test du fabricant

METTRE DE LA LESSIVE DANS LE LAVE-LINGE : 1. Ouvrez le tiroir à lessive.

Versez la lessive de prélavage dans le bac

WF7704NAW-02579B_FR.indd 10

Laver du linge en fonction manuelle

Vous pouvez laver des vêtements en fonction manuelle, sans utiliser le programme Fuzzy Logic. Pour ce faire : 1. Ouvrez l’arrivée d’eau du lave-linge. (Marche / Arrêt) du lave-linge.

3. Ouvrez le hublot. 4. Chargez les articles un par un dans le tambour, sans les tasser ni surcharger le lave-linge. 5. Fermez le hublot.

Versez de la lessive dans le bac à lessive du tiroir

7. Appuyez sur le bouton Programmes à plusieurs reprises afin de sélectionner le cycle de votre choix : Coton, Coton bébé, Synthétiques et Express...

Appuyez sur le bouton

8. Appuyez sur le bouton Essorage pour sélectionner la vitesse d’essorage souhaitée (sans essorage, 400, 800, etc...) 9. Appuyez plusieurs fois sur le bouton Fonction pour sélectionner le cycle de votre choix (Prélavage, Rinçage+, Arrêt cuve pleine, ... ) 10. Appuyez sur le bouton Température pour sélectionner la température de l’eau (lavage à froid, 30˚C, 40˚C, 60˚C, 95˚C). 11. Appuyez sur le bouton Start/Pause (Démarrer / Pause) pour lancer le cycle de lavage. Lorsque le cycle est terminé : 1. Ouvrez le hublot. Le hublot ne s’ouvre que 3 minutes après l’arrêt ou la désactivation du lave-linge. 2. Sortez le linge. La lente rotation du tambour après le dernier essorage des programmes Coton, Coton bébé et Express n’est pas anormale. Cette fonction permet d’enlever facilement le linge’

Choisir les options

Prélavage La fonction de prélavage n’est disponible qu’avec les programmes Coton, Coton bébé, Synthétiques et Delicate (Délicat). Pour utiliser la fonction de prélavage : 1. Versez la lessive de prélavage dans le bac du tiroir. 2. Sélectionnez «Coton», «Coton bébé» ou «Synthétiques» avec le bouton Programmes. 3. Appuyez sur le bouton Fonction jusqu’à ce que le voyant « Prélavage » s’allume sur le panneau de commandes. 4. Appuyez sur le bouton Start/Pause (Démarrer / Pause) pour commencer le cycle.

Rinçage+ Le lave-linge effectue un cycle de rinçage supplémentaire. La durée de lavage sera allongée en conséquence.

Arrêt cuve pleine Le linge trempe dans la dernière eau de rinçage. Avant de pouvoir décharger le linge, le programme « Essorage » doit être effectué.

WF7704NAW-02579B_FR.indd 11

Trucs et astuces

Trier votre linge : Triez votre linge en fonction des caractéristiques suivantes : •

Type de symbole textile : séparez le coton, les fibres mélangées, le synthétique, la soie, la laine et la rayonne.

Couleurs : Séparez le blanc et les couleurs. Lavez les vêtements neufs de couleur séparément.

Taille : Placez des vêtements de tailles différentes dans la même charge améliore l’action du lavage.

Sensibilité : Lavez les articles délicats séparément, en utilisant le programme de lavage Laine pour les articles en laine vierge et en soie ainsi que les rideaux. Vérifiez les étiquettes des articles que vous lavez ou reportez-vous au tableau des symboles textiles en annexe.

Vider les poches : Les pièces de monnaie, épingles de sûreté et autres objets similaires peuvent endommager le linge, le tambour du lave-linge et le réservoir d’eau. Fermetures : Remontez les fermetures Eclair et fermez les boutons ou les crochets ; les ceintures ou rubans détachés doivent être noués ensemble. Déterminer la capacité :Ne surchargez pas le lave-linge, sans quoi votre linge ne sera pas lavé correctement. Utilisez le tableau ci-dessous afin de déterminer la capacité pour le type de linge à laver. Capacité Type de tissu

WF7704NA WF7702NA WF7700NA WF7708NA

WF7604NA WF7602NA WF7600NA WF7608NA

WF7522NA WF7520NA WF7528NA

Astuces pour la lessive :La lessive à utiliser dépend du type de tissu (Coton, Coton bébé, Synthétiques, Laine), de la couleur, de la température de lavage, du degré de salissure et du type de tache. Utilisez toujours une lessive qui mousse peu, prévue pour les lave-linge automatiques. Pour déterminer la quantité de lessive nécessaire, reportez-vous aux recommandations du fabricant, inscrites sur le paquet, et prenez en compte le poids du linge, le type de tissu, le degré de salissure et la dureté de l’eau dans votre région. Conservez les lessives et additifs dans un endroit sûr et sec, hors de portée des enfants.

WF7704NAW-02579B_FR.indd 12

Réparer un lave-linge qui a gelé

Si la température descend en dessous de 0 °C et que votre lave-linge est gelé : 1. Débranchez le lave-linge. 3. Retirez le tuyau d’arrivée d’eau et trempez-le dans l’eau chaude. 4. Versez de l’eau chaude dans le tambour du lave-linge et laissez-la agir pendant 10 minutes. 5. Rebranchez le tuyau d’arrivée d’eau au robinet et vérifiez que les fonctions d’arrivée d’eau et de vidange sont normales.

Nettoyer l’extérieur

1. Essuyez les surfaces extérieures du lave-linge, y compris le panneau de commandes, avec un chiffon doux et un produit d’entretien ménager non abrasif.

03 Entretenir le lave-linge

2. Versez de l’eau chaude sur le robinet source pour assouplir le tuyau d’arrivée d’eau.

2. Utilisez un chiffon doux pour sécher les surfaces. 3. Ne versez pas d’eau sur le lave-linge.

Nettoyez toute impureté ou autre matériau

présent dans le filtre. Assurez-vous que l’hélice de la pompe de vidange, derrière le filtre, n’est pas bloquée. Remettez le capuchon du filtre en place. 4. Remettez le capot inférieur en place.

Nettoyer le filtre à maille du tuyau d’arrivée d’eau

Vous devez nettoyer le filtre à maille du tuyau d’arrivée d’eau au moins une fois par an ou lorsque le voyant correspondant clignote : Pour ce faire : 1. Coupez l’arrivée d’eau du lave-linge. 2. Dévissez le tuyau à l’arrière du lave-linge.

Avec une pince, sortez doucement le filtre à maille de

l’extrémité du tuyau et rincez-le sous l’eau jusqu’à ce qu’il soit propre. Nettoyez également l’intérieur et l’extérieur du raccord fileté. 4. Remettez le filtre en place. 5. Revissez le tuyau sur le lave-linge.

Ouvrez le robinet et assurez-vous que les raccords sont

Entretenir le lave-linge _13
