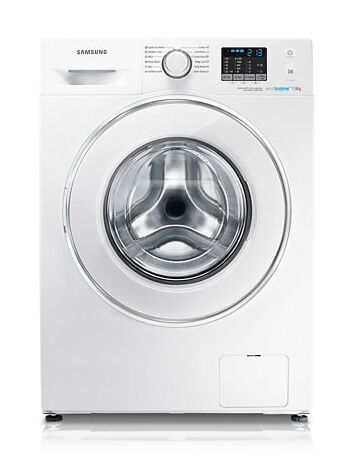

Mode d'emploi lave-linge Samsung WF70F5E2W2W/EF

Présentation

Consignes de sécurité Félicitations pour l’achat de votre nouveau lave-linge Samsung. Ce manuel contient de précieuses informations concernant l’installation, l’utilisation et l’entretien de votre appareil. Prenez le temps de le lire afin de tirer pleinement profit de toutes les fonctionnalités qu’offre votre lave-linge.

Remarques importantes sur les consignes de sécurité Veuillez lire attentivement ce manuel afin d’utiliser cet appareil en toute sécurité et de profiter pleinement de toutes ses fonctionnalités. Conservez ce manuel dans un endroit sûr situé à proximité de l’appareil afin de pouvoir facilement vous y reporter en cas de besoin. N’utilisez pas cet appareil autrement que pour l’usage auquel il est destiné, conformément aux consignes du manuel. Les consignes de sécurité et les avertissements décrits dans ce manuel ne sont pas exhaustifs. Il est de votre responsabilité de faire preuve de bon sens, de prudence et de discernement lors de l’installation, de l’entretien ou du fonctionnement de votre lave-linge. Les consignes d’utilisation suivantes couvrant plusieurs modèles, il se peut que les caractéristiques de votre lave-linge diffèrent légèrement de celles décrites dans ce manuel ; ainsi, certaines icônes d’avertissement peuvent ne pas s’appliquer à votre machine. Pour toute question, contactez votre centre de réparation le plus proche ou connectez-vous sur www. samsung.com.

Symboles de sécurité importants Signification des icônes et signes repris dans ce manuel d’utilisation : AVERTISSEMENT : Risques ou pratiques inadaptées susceptibles de causer de graves blessures ou des dommages matériels. ATTENTION : Risques ou pratiques inadaptées susceptibles de causer des blessures ou des dommages matériels. REMARQUE Ces symboles d’avertissement ont pour but d’éviter tout risque de blessure corporelle. Respectez-les en toutes circonstances. Lisez attentivement ce manuel et conservez-le en lieu sûr afin de pouvoir le consulter ultérieurement. Lisez attentivement toutes les consignes avant d’utiliser l’appareil. Comme avec tout équipement électrique ou comportant des parties mobiles, il existe un certain nombre de dangers potentiels. Pour utiliser cet appareil en toute sécurité, familiarisez-vous avec son fonctionnement et restez prudent lorsque vous l’employez.

F400E(Bubble)_DC68-03251M-11_FR.indd 4

Consignes de sécurité importantes

1. Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris les enfants) inexpérimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites, sauf si celles-ci sont sous la surveillance ou ont reçu les instructions d'utilisation appropriées de la personne responsable de leur sécurité. 2. Pour une utilisation en Europe: Cet appareil peut être utilisé par les enfants âgés de 8 ans et plus et par les personnes inexpérimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites si celles-ci sont sous la surveillance ou ont reçu les instructions d’utilisation appropriées et en toute sécurité et s’ils sont conscients des dangers implicites. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et la maintenance utilisateur ne doivent pas être effectués par des enfants sans surveillance. 3. Les enfants ne doivent pas utiliser l'appareil sans la surveillance d'un adulte. 4. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son réparateur ou une personne disposant des qualifications équivalentes afin d'éviter tout danger. 5. L'ensemble de tuyaux neufs fournis avec l'appareil doit être utilisé et les anciens tuyaux ne doivent pas être réemployés. 6. Pour les appareils comportant des orifices de ventilation à la base, veillez à ce que ceux-ci ne soient pas obstrués par de la moquette. 7. Pour une utilisation en Europe: Les enfants de moins de 3 ans ne doivent pas s'approcher de l'appareil s'ils sont sans surveillance.

F400E(Bubble)_DC68-03251M-11_FR.indd 5

Consignes de sécurité

AVERTISSEMENT : afin de réduire les risques d’incendie, d’électrocution ou de blessures physiques lors de l’utilisation de l’appareil, des précautions de base doivent être prises :

8. ATTENTION: Afin d’éviter tout risque dû à une réinitialisation par inadvertance du dispositif de protection thermique, cet appareil ne doit pas être alimenté via un dispositif de commutation externe, tel qu’un programmateur, ou connecté à un circuit qui est régulièrement activé ou désactivé par le fournisseur d’énergie. 9. Cet appareil est destiné à une utilisation domestique uniquement et ne peut pas être utilisé : -- dans des salles de restauration du personnel au sein de magasins, bureaux et autres environnements de travail ; -- dans des fermes ; -- par les clients d'hôtels, de motels et autres environnements de type résidentiel ; -- dans des environnements de type chambres d'hôtes ; -- dans des espaces destinés à un usage communal dans des immeubles d'appartements ou dans des laveries. AVERTISSEMENT : AVERTISSEMENTS importants concernant l’installation L’installation de cet appareil doit être effectuée par un technicien ou un centre de réparation qualifié. • Le non-respect de cette consigne peut entraîner des chocs électriques, des incendies, une explosion, des problèmes avec le produit ou des blessures. Cet appareil étant très lourd, prenez toutes les précautions nécessaires pour le soulever. Branchez le câble d'alimentation à une prise électrique murale qui est conforme aux spécifications électriques locales. Utilisez la prise uniquement pour cet appareil et n'utilisez pas de rallonge. • Le fait de partager une prise murale avec d’autres appareils à l’aide d’une multiprise ou d’une rallonge peut entraîner des chocs électriques ou des incendies. • Assurez-vous que la tension, la fréquence et le courant sont identiques à ceux inscrits sur les spécifications du produit. Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies. Branchez correctement le cordon d’alimentation dans la prise murale. Éliminez régulièrement toute eau, poussière ou corps étranger des prises murales et zones de contact à l’aide d’un chiffon sec. • Débranch

F400E(Bubble)_DC68-03251M-11_FR.indd 6

Si la prise, le cordon d’alimentation ou l’appareil est endommagé(e), contactez le centre de réparation le plus proche. Cet appareil doit être correctement mis à la terre.

N’installez jamais cet appareil près d’un radiateur ou de matériaux inflammables. N’installez pas cet appareil dans un endroit humide, huileux ou poussiéreux, dans un endroit exposé directement au soleil ou à l’eau (de pluie). N’installez pas cet appareil dans une pièce exposée à de basses températures. • Le gel risquerait de faire éclater les tuyaux. N’installez pas l’appareil dans un lieu où une fuite de gaz est susceptible de se produire. • Cela pourrait entraîner un choc électrique ou un incendie. N’utilisez pas de transformateur électrique. • Cela pourrait entraîner un choc électrique ou un incendie. N’utilisez pas de prise ou de cordon d’alimentation endommagé(e) ou de prise murale mal fixée. • Cela pourrait entraîner un choc électrique ou un incendie. Ne tirez pas et ne pliez pas excessivement le cordon d’alimentation. Ne vrillez pas et n’attachez pas le cordon d’alimentation. N’accrochez pas le cordon d’alimentation sur un objet métallique, ne posez pas d’objet lourd sur le cordon d’alimentation, ne l’insérez pas entre des objets et ne le coincez pas dans l’espace situé derrière l’appareil. • Cela pourrait entraîner un choc électrique ou un incendie. Ne tirez pas sur le cordon d’alimentation pour le débrancher. • Débranchez le cordon en tenant la prise. • Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies. L’appareil doit être positionné de telle manière à ce que la prise de courant, les robinets d’arrivée d’eau et les tuyaux d’évacuation restent accessibles en permanence.

ATTENTION : MISES EN GARDE pour l’installation Cet appareil doit être positionné de façon à permettre l’accès à la prise d’alimentation. • Le non-respect de cette consigne peut entraîner un choc électrique en cas de fuites de courant. Installez l’appareil sur un sol plat et solide, capable de supporter son poids. • Le non-respect de cette consigne peut entraîner des vibrations, des mouvements et des bruits anormaux ou des problèmes avec l’appareil.

F400E(Bubble)_DC68-03251M-11_FR.indd 7

Ne reliez pas le conducteur de terre de l’appareil à un tuyau de gaz, un tuyau de canalisation en plastique ou une ligne téléphonique. • Risques de choc électrique, d’incendie, d’explosion ou de dysfonctionnement. • Ne branchez jamais le cordon d’alimentation sur une prise qui n’est pas correctement reliée à la terre et qui n’est pas conforme aux réglementations locales et nationales en vigueur.

AVERTISSEMENT : AVERTISSEMENTS importants concernant l’utilisation En cas d’inondation, coupez immédiatement l’alimentation en eau et l’alimentation électrique et contactez votre centre de réparation le plus proche. • Ne touchez pas la prise d’alimentation avec des mains mouillées. • Vous risqueriez de vous électrocuter. Si l’appareil émet des bruit anormaux ou dégage une odeur de brûlé ou de la fumée, débranchez-le immédiatement et contactez votre centre de réparation le plus proche. • Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies. En cas de fuite de gaz (propane, gaz LP, etc.) ventilez immédiatement sans toucher à la prise d’alimentation. Ne touchez pas l’appareil ou le cordon d’alimentation. • N’utilisez pas de ventilateur. • Une étincelle peut entraîner une explosion ou un incendie. Ne laissez pas les enfants jouer sur ou dans le lave-linge. Avant de vous débarrasser de votre lave-linge, démontez-en le hublot • afin d’éviter qu’un enfant ne se fasse piéger à l’intérieur de la machine. Assurez-vous de retirer l’emballage (mousse, polystyrène) fixé au bas du lave-linge avant d’utiliser celui-ci. Ne lavez jamais de linge ayant été en contact avec de l’essence, du kérosène, du benzène, des diluants de peinture ou toute autre substance inflammable ou explosive. • Risque de choc électrique, d’incendie ou d’explosion. Ne forcez pas l’ouverture du hublot pendant le fonctionnement de l’appareil (lavage à haute température/séchage/essorage). • Une fuite peut entraîner des brûlures ou rendre le sol glissant. Cela pourrait entraîner des blessures. • L’ouverture forcée du hublot peut entraîner des dommages sur l’appareil et des blessures. N’insérez pas votre main sous le lave-linge lorsque la machine est en cours de fonctionnement. • Cela pourrait entraîner des blessures. Ne touchez pas la prise d’alimentation avec des mains mouillées. • Cela pourrait entraîner un choc électrique. Ne débranchez pas l’appareil si celui-ci est en cours

F400E(Bubble)_DC68-03251M-11_FR.indd 8

Si le tuyau d’arrivée d’eau se déconnecte du robinet et inonde l’appareil, débranchez la prise d’alimentation. • Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies.

Si une substance étrangère pénètre dans l’appareil, débranchez-le et contactez le service clientèle Samsung le plus proche. • Cela pourrait entraîner un choc électrique ou un incendie. Ne laissez pas les enfants (ou les animaux domestiques) jouer sur ou dans le lave-linge. Le hublot du lave-linge ne s'ouvre pas facilement de l'intérieur ; un enfant peut donc se blesser gravement s'il est enfermé dans l'appareil.

ATTENTION : MISES EN GARDE concernant l’utilisation Lorsque le lave-linge est contaminé par des corps étrangers (ex. : détergent, saletés, déchets alimentaires etc.), débranchez-le et nettoyez-le à l’aide d’un chiffon doux humide. • À défaut, une décoloration, une déformation, des dommages ou de la rouille peuvent apparaître. La vitre du hublot peut être endommagée par un impact fort. Utilisez le lave-linge avec précaution. • Si la vitre du hublot est endommagée, il existe un risque de blessure. Après une interruption d’arrivée d’eau ou en rebranchant le tuyau d’arrivée d’eau au robinet, ouvrez celui-ci lentement. Ouvrez le robinet d’arrivée d’eau lentement après une période prolongée de non-utilisation. • La pression d’air dans le tuyau d’arrivée d’eau ou la canalisation d’eau peut entraîner des dommages à certaines pièces ou une fuite d’eau. En cas de vidange défaillante durant un cycle, vérifiez s’il y a un problème de vidange. • En cas d’inondation (problème de vidange), il existe un risque de choc électrique ou d’incendie. Introduisez complètement le linge dans le lave-linge afin qu’il ne reste pas coincé dans la porte. • Si du linge reste coincé dans la porte, il peut être endommagé, ainsi que le lave-linge, ou une fuite d’eau peut survenir. Coupez l’alimentation en eau lorsque le lave-linge n’est pas en cours d’utilisation. Assurez-vous que les vis sur le raccord du tuyau d’arrivée d’eau sont correctement serrées. • Le non-respect de cette consigne peut entraîner des dommages matériels et des blessures. Veillez à ce que le joint en caoutchouc et la vitre du hublot ne soient pas contaminés par des substances étrangères (ex. : déchets, fils, cheveux, etc.). • Si des substances étrangères sont prises dans le hublot, celui-ci ne pourra pas fermer correctement et risque de provoquer des fuites. Ouvrez le robinet d’eau et vérifiez que le raccord du tuyau d’arrivée d’eau est fermement serré et qu’il n’y a aucune fuite d’eau avant d’utiliser l’appareil. • Si les vis

F400E(Bubble)_DC68-03251M-11_FR.indd 9

Débranchez la prise d’alimentation lorsque l’appareil n’est pas utilisé pendant des périodes prolongées ou lors d’orages violents. • Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies.

Ne pulvérisez pas de matières volatiles telles que de l’insecticide sur la surface de l’appareil. • En plus d’être nocives pour l’être humain, elles peuvent également entraîner des chocs électriques, des incendies ou des problèmes avec l’appareil. Ne placez pas d’objets générant un champ électromagnétique à proximité du lave-linge. • Ceci pourrait entraîner des blessures résultant de dysfonctionnements. L’eau vidangée durant un cycle de séchage ou de lavage à haute température est chaude. Ne touchez pas cette eau. • Cela pourrait entraîner des brûlures ou des blessures. Ne lavez pas, n’essorez pas et ne séchez pas de sièges, de tapis ou de vêtements imperméables (*), sauf si votre appareil possède un cycle spécial pour ce genre d’articles. (*): Linge de lit en laine, vêtements de pluie, veste de pêche, pantalons de ski, sacs de couchage, protections de langes, vêtements de sudation, de cyclisme, de motocyclisme, bâches automobiles, etc. • Ne lavez pas de tapis épais ou durs même s’ils portent le sigle lave-linge sur leur étiquette d’entretien. Risque de vibrations anormales, de blessures ou de dégâts matériels (lave-linge, murs, sol ou linge). • Ne lavez pas les lingettes jetables ou les paillassons ayant des dos en caoutchouc. Les dos en caoutchouc sont susceptibles de se détacher et d’adhérer à l’intérieur du tambour, ce qui pourrait entraîner un dysfonctionnement tel qu’une erreur de vidange. Ne faites jamais fonctionner le lave-linge sans le tiroir à lessive. • Ceci pourrait entraîner un choc électrique ou des blessures résultant de la fuite d’eau. Ne touchez pas l’intérieur du tambour alors qu’il est chaud, durant ou juste après le séchage. • Cela pourrait entraîner des brûlures. La vitre du hublot devient chaude pendant un cycle de lavage et de séchage. Par conséquent, ne touchez pas la vitre du hublot. De même, ne laissez pas les enfants jouer autour du lave-linge ou toucher la vitre du hublot. • Cela pourrait entraîner des brûlures. N’insérez pas votre main

F400E(Bubble)_DC68-03251M-11_FR.indd 10

N’utilisez pas de savon naturel pour les mains dans le lave-linge. • Risque de dysfonctionnement, de décoloration, d’oxydation ou de dégagement de mauvaises odeurs.

N’utilisez pas de détergent solidifié. • S’il s’accumule dans le lave-linge, des fuites d’eau peuvent en résulter. Assurez-vous que toutes les poches des vêtements à laver sont vides. • Les objets durs et pointus, comme les pièces de monnaie, les épingles de sûreté, les clous, les vis ou les pierres, peuvent occasionner d’importants dégâts à l’appareil. Évitez de laver des vêtements comportant de grandes boucles, des boutons ou d’autres accessoires en métal lourd. Triez le linge par couleur en fonction de la solidité de la teinture et sélectionnez le cycle, la température de l’eau et les fonctions supplémentaires recommandées. • Cela pourrait entraîner une décoloration ou une détérioration des tissus. Veillez à ce que les doigts des enfants ne soient pas pris dans la porte lorsque vous la fermez. • Le non-respect de cette consigne peut entraîner des blessures.

AVERTISSEMENT : AVERTISSEMENTS importants concernant le nettoyage Ne nettoyez pas l’appareil en pulvérisant directement de l’eau dessus. N’utilisez pas de produit nettoyant agressif. N’utilisez pas de benzène, de diluant ou d’alcool pour nettoyer l’appareil. • Cela pourrait entraîner des décolorations, des déformations, des dommages, des chocs électriques ou un incendie. Avant d’effectuer un nettoyage ou un entretien, débranchez le cordon d’alimentation de la prise murale. • Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies.

Instructions concernant la marque DEEE Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) (Applicable aux pays disposant de systèmes de collecte séparés) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets. Pour en savoir plus sur les engagements environnementaux de Samsung et les obligations réglementaires à l'égard des appareils, par ex. les directives REACH, DEEE ou Batteries, rendez-vous sur notre page relative au développement durable disponible sur www.samsung.com.

F400E(Bubble)_DC68-03251M-11_FR.indd 11

Placez les chaussettes et les soutiens-gorge dans un filet de lavage et lavez-les avec le reste du linge. Ne lavez pas d’articles de grande taille tels que du linge de lit dans un filet de lavage. • Dans le cas contraire, des vibrations anormales peuvent se produire et engendrer des blessures.

Installation du lave-linge Assurez-vous que l'installateur a suivi ces instructions à la lettre, de sorte que votre nouveau lave-linge fonctionne correctement et que vous ne soyez exposé à aucun risque lorsque vous faites la lessive.

Vérification des pièces Déballez soigneusement votre lave-linge et vérifiez que vous avez bien reçu toutes les pièces illustrées ci-dessous. Si vous constatez que le lave-linge a été endommagé pendant le transport ou qu'il manque des pièces, contactez le service clientèle de Samsung ou votre revendeur Samsung.

Tuyau de vidange d'urgence

Clé anglaise (modèles sélectionnés)

Caches pour les trous des vis *

Tuyau d’arrivée d’eau froide

Tuyau d'arrivée d'eau chaude (modèles sélectionnés)

Installation

Alimentation électrique et mise à la terre

Vidange La hauteur recommandée par Samsung pour la conduite d'évacuation est de 65 cm. Le tuyau de vidange doit être introduit dans le collier de serrage puis dans la conduite d'évacuation. Le tuyau d'évacuation doit être suffisamment large pour accueillir le tuyau de vidange du lave-linge. Le tuyau de vidange est fixé en usine.

Sol Pour un fonctionnement optimal, votre lave-linge doit être installé sur un sol stable. Si le sol est en bois, il est possible que vous deviez le renforcer afin de réduire les vibrations et les problèmes de déséquilibre. La présence de moquette ou de revêtements mous risque d'accentuer le phénomène de vibrations et/ou de provoquer des déplacements intempestifs de votre lave-linge durant l'essorage. AVERTISSEMENT : N'installez jamais votre lave-linge sur une plate-forme ou sur une structure fragile.

Température ambiante N'installez pas votre lave-linge dans une pièce où la température est susceptible de descendre en dessous de zéro degré, car l'eau restant dans la vanne d'arrivée d'eau, la pompe ou les tuyaux risquerait de geler. Si de l'eau venait à geler dans les conduites, les courroies, la pompe et d'autres composants pourraient être endommagés.

Encastrement dans une niche ou installation dans un placard Pour garantir un fonctionnement correct et sûr de votre nouveau lave-linge, il convient de respecter les exigences suivantes en termes de dégagement : Côtés

Si vous souhaitez superposer le lave-linge et votre sèche-linge, veillez à laisser un espace libre d'au moins 500 mm à l'avant de la niche ou de l'armoire. Installé seul, votre lave-linge ne nécessite pas d'aération spécifique.

F400E(Bubble)_DC68-03251M-11_FR.indd 14

Installation de votre lave-linge AVERTISSEMENT : Tenez tous les éléments d'emballage (sacs plastique, polystyrène, etc.) hors de portée des enfants.

ÉTAPE 1 - Choix de l'emplacement Avant d'installer votre lave-linge, vérifiez que l'emplacement choisi : • possède une surface dure et à niveau, sans moquette ou autre revêtement de sol susceptible d'obstruer l'aération ; • n'est pas exposé à la lumière directe du soleil ; • dispose de l'espace d'aération suffisant ; • n'est pas exposé au gel (températures inférieures à 0 °C) • ne se trouve pas à proximité d'une source de chaleur (ex. : huile, gaz, etc.) ; • dispose de suffisamment d'espace, de sorte que votre lave-linge ne repose pas sur son cordon d'alimentation

ÉTAPE 2 - Retrait des vis de transport Retirez l'emballage de l'appareil ainsi que tous les boulons d'expédition. Le nombre de boulons d'expédition peut varier selon le modèle. AVERTISSEMENT : Les matériaux d'emballage peuvent être dangereux pour les enfants. Jetez tous les matériaux d'emballage (sacs en plastique, polystyrène, etc.) et veillez à ce qu'ils soient hors de la portée des enfants. 1.

Repérez les boulons d'expédition (marqués d'un cercle sur l'illustration) situés à l'arrière du lave-linge. ATTENTION : Ne retirez pas la vis (A) qui fixe le collier de serrage du tuyau. A

F400E(Bubble)_DC68-03251M-11_FR.indd 15

ATTENTION : Ne branchez pas le cordon d'alimentation sur une prise murale avant que l'installation soit terminée.

À l'aide de la clé fournie, desserrez tous les boulons d'expédition en les tournant dans le sens antihoraire. Vous devez conserver les boulons d'expédition pour une utilisation ultérieure.

Insérez les caches de boulons (B) sur les trous (marqués d'un cercle sur l'illustration). B

F400E(Bubble)_DC68-03251M-11_FR.indd 16

ÉTAPE 3 - Ajuster les pieds réglables

Faites glisser le lave-linge jusqu'à son emplacement d'installation.

Desserrez tous les écrous de fixation à l'aide de la clé.

Mettez votre lave-linge à niveau en faisant tourner manuellement les pieds vers la gauche ou vers la droite.

Une fois votre lave-linge stabilisé, serrez les écrous de serrage à l'aide de la clé.

Lorsque vous installez le lave-linge, assurez-vous que la prise de courant, l'arrivée d'eau et le système d'évacuation sont facilement accessibles.

ATTENTION : Ne déplacez pas votre lave-linge excepté pour serrer les écrous de blocage. Ceci pourrait endommager les pieds de mise à niveau.

ÉTAPE 4 - Raccorder l'arrivée d'eau et le système d'évacuation Raccorder le tuyau d’arrivée d’eau AVERTISSEMENT : Ne raccordez pas plusieurs tuyaux d'arrivée d'eau. Ceci peut avoir comme conséquence une fuite d'eau et un choc électrique dû à la fuite d'eau. Si le tuyau est trop court, remplacez-le par un tuyau haute pression plus long. 1.

Prenez le raccord en L correspondant au tuyau d’arrivée d’eau froide et raccordez-le à l’arrivée d’eau froide, à l’arrière de la machine. Puis serrez-le en tournant manuellement la partie (A) dans le sens horaire. A

Retirez l'adaptateur (B) de l'autre extrémité du tuyau d'arrivée d'eau (C). B

F400E(Bubble)_DC68-03251M-11_FR.indd 17

À l'aide d'un tournevis cruciforme, commencez par desserrer les quatre vis de l'adaptateur. Ensuite, maintenez la partie (D) et tournez la partie (E) en suivant la flèche jusqu'à obtenir un écart de 5 mm. (*) : 5 mm

Raccordez l'adaptateur au robinet en serrant fermement toutes les vis et en levant l'adaptateur vers le haut. Puis serrez l'adaptateur en tournant la partie (E) en suivant la flèche.

Raccordez le tuyau d'arrivée d'eau à l'adaptateur. Si vous poussez la partie (F) dans l'adaptateur, le tuyau se raccorde automatiquement à l'adaptateur en produisant un cliquetis. Après avoir raccordé le tuyau d'arrivée d'eau à l'adaptateur, vérifiez que le branchement a été correctement effectué en tirant le tuyau d'arrivée d'eau vers le bas. AVERTISSEMENT : Vérifiez si le tuyau d'arrivée d'eau n'est pas vrillé ou plié. Si le tuyau est vrillé ou plié, il y a un danger d'une fuite d'eau et d'un choc électrique dû à la fuite d'eau. Si nécessaire, vous pouvez repositionner le tuyau d’arrivée d’eau sur le lave-linge en desserrant le raccord en L, en faisant tourner le tuyau et en resserrant le raccord en L.

Utilisation

Informations sur la lessive et les additifs Utiliser une lessive adaptée La lessive à utiliser dépend du type de tissu (coton, synthétiques, vêtements délicats, laine), de la couleur, de la température de lavage et du degré de salissure. Utilisez toujours une lessive qui mousse peu, prévue pour les lave-linge automatiques. Respectez les recommandations du fabricant de la lessive ; celles-ci ont été élaborées en fonction du poids du linge, du degré de salissure et de la dureté de l'eau de votre région. Si vous ne connaissez pas le degré de dureté de l'eau de votre région, renseignez-vous auprès des autorités locales. N'utilisez pas de lessive qui a durci ou s'est solidifiée, car elle risque de ne pas se dissoudre complètement avant le cycle de rinçage. Par conséquent, le rinçage ne s'effectuera pas correctement ou le trop-plein risque de se bloquer.

Utiliser le tiroir à lessive Votre lave-linge dispose de bacs séparés (pour la lessive et pour l'adoucissant). Répartissez tous les additifs de lavage dans leurs bacs respectifs avant de démarrer votre lave-linge. ATTENTION : N'ouvrez pas le tiroir à lessive lorsque le lave-linge fonctionne. Vous pouvez être exposé à de l'eau chaude ou à de la vapeur. Lorsque le cycle Arrêt différ est sélectionné, ne versez pas de lessive directement dans le tambour. En cas de non-respect de ces consignes, votre linge risque d'être décoloré. Utilisez le tiroir à lessive lorsque le cycle Arrêt différ est sélectionné. N'utilisez pas les types de lessive suivants lorsque vous lavez des articles volumineux : • Lessive en tablettes ou en capsules • Lessive nécessitant une boule doseuse et un filet Bac à lessive de prélavage : lessive pour le prélavage ou amidon. Compartiment principal du produit de lavage : lessive pour le lavage principal, adoucissant, agent de prétrempage, produit blanchissant et détachant. Bac à adoucissant : additifs, comme de l'assouplissant (ne pas dépasser la limite (MAX) du bac « A »).

L'aspect réel du compartiment des adoucissants peut différer du modèle.

F400E(Bubble)_DC68-03251M-11_FR.indd 21

Ouvrez le tiroir à lessive situé en haut à gauche du lave-linge.

Ajoutez la quantité recommandée de lessive dans le bac à lessive compartiment principal du produit de lavage avant de démarrer votre lave-linge. Pour utiliser de la lessive liquide, utilisez le compartiment à lessive liquide (reportez-vous à la section « Utilisation de la lessive liquide (sur certains modèles) » de la page 23). Ne versez pas de lessive en poudre dans le compartiment à lessive liquide.

Le cas échéant, ajoutez la quantité recommandée d'adoucissant dans le bac à adoucissant . Ne dépassez pas le trait maximum MAX . Si l'assouplissant est sous forme concentrée ou épaisse, diluez-le dans un peu d'eau avant de le verser dans le bac afin d'empêcher le blocage du trop-plein. De l'adoucissant est versé sur le linge pendant le rinçage final.

ATTENTION : Ne mettez jamais de lessive liquide ou en poudre dans le bac à adoucissant .

Si vous utilisez la fonction de prélavage, ajoutez la quantité recommandée de lessive dans le bac à lessive de prélavage

Poussez le tiroir à lessive pour le fermer.

Lorsque vous refermez le tiroir à lessive, faites attention à ce que de l'adoucissant ne soit pas transféré dans le bac à adoucissant.

F400E(Bubble)_DC68-03251M-11_FR.indd 22

Capsules de lessive Pour obtenir un résultat optimal en utilisant des capsules de lessive, veuillez suivre ces instructions. Placez la capsule au fond du tambour vide, vers l'arrière.

Mettez votre linge dans le tambour par-dessus la capsule.

ATTENTION : Pour les cycles utilisant de l'eau froide ou les cycles qui se terminent en moins d'une heure, il est recommandé d'utiliser de la lessive liquide. Sinon, la capsule risque de ne pas se dissoudre complètement.

Utilisation de la lessive liquide (sur certains modèles) Si vous souhaitez utiliser de la lessive liquide, placez le compartiment à lessive liquide dans le compartiment principal du produit de lavage du tiroir à lessive et versez-y la lessive liquide. Ne dépassez pas le trait de remplissage MAXIMUM sur le compartiment à lessive liquide. • Insérez le compartiment à lessive liquide uniquement après avoir retiré le tiroir à lessive du lave-linge en appuyant sur la manette d'ouverture (A). • Après le lavage, il se peut qu'il y ait encore un peu de liquide dans le tiroir à lessive. ATTENTION : • N'utilisez pas la fonction Prélavage lorsque vous utilisez de la lessive liquide. • Retirez le compartiment à lessive liquide lorsque vous utilisez de lessive en poudre.

F400E(Bubble)_DC68-03251M-11_FR.indd 23

Première lessive Avant de faire votre lessive pour la première fois, vous devez effectuer un cycle complet à vide (c'est-à-dire sans charger de linge dans le tambour). 1.

Appuyez sur le bouton Marche/Arrêt.

Versez votre dose de lessive dans le compartiment principal du produit de lavage

Ouvrez l’arrivée d’eau du lave-linge.

Tournez le sélecteur de cycle pour sélectionner le cycle Rinçage+Essorage.

Appuyez sur le bouton Départ/Pause.

Cette opération permet de vidanger l'eau qui aurait pu rester dans le tambour après le test du fabricant.

Ajoutez votre linge sans le tasser dans le tambour, sans le surcharger. ATTENTION : Ne surchargez pas le lave-linge. Pour déterminer la capacité correspondant à chaque type de linge, reportez-vous à la section « Évaluer la capacité de chargement » de la page 32. Les articles imperméables ne doivent pas être lavés avec le cycle normal, mais avec le cycle Imperméable.

Fermez le hublot jusqu'à ce qu'il s'enclenche. ATTENTION : La lessive doit rester dans le joint en caoutchouc frontal du lave-linge ou dans le joint du hublot après un cycle de lavage. Retirez tout reste de lessive avant de fermer la porte, car cela pourrait entraîner une fuite d'eau. ATTENTION : Assurez-vous que le linge n'est pas pris dans la porte, car cela risquerait de provoquer une fuite d'eau.

Mettez l'appareil sous tension. Fonction de mémorisation des derniers réglages • Lorsque vous mettez votre lave-linge sous tension, le dernier réglage ayant été utilisé apparaît sur le panneau de commande. Cependant, si le dernier réglage utilisé était le cycle Rinçage+Essorage ou Essorage, cette fonction ne s'applique pas. • Si vous tournez le sélecteur de cycle, même légèrement, après avoir mis votre lave-linge sous tension, cette fonction ne s'applique pas et le panneau de commande est réinitialisé.

Ajoutez de la lessive et, si nécessaire, de l'adoucissant ou du liquide de prélavage dans les bacs appropriés dans le tiroir à lessive.

Sélectionnez le cycle et les options adaptés à la charge. Les voyants correspondants s'allument et la durée estimée du cycle apparaît à l'écran.

Appuyez sur le bouton Départ/Pause. ATTENTION : Ne touchez pas le hublot pendant que votre lave-linge effectue un cycle : il risque d'être chaud. ATTENTION : N'ouvrez pas le tiroir à lessive ou le filtre à impuretés pendant que votre lave-linge effectue un cycle : de l'eau ou de la vapeur brûlante risque de s'en dégager.

Nettoyage

Il est essentiel de bien entretenir votre lave-linge pour en améliorer ses performances, éviter les réparations inutiles et allonger sa durée de vie.

Nettoyer le filtre à impuretés Il est conseillé de nettoyer le filtre à impuretés 5 à 6 fois par an ou lorsque le message d'erreur « 5E » s'affiche Si des substances étrangères s'accumulent dans le filtre à impuretés, la fonction Eco Bubble sera moins efficace. ATTENTION : Avant de nettoyer le filtre à impuretés, veillez à débrancher le lave-linge de la prise électrique murale. ATTENTION : Ne retirez pas le bouchon du filtre à impuretés pendant que le lave-linge fonctionne. Sinon, de l'eau chaude pourrait s'échapper. 1.

Appuyez doucement sur la zone supérieure du cache du filtre pour l'ouvrir.

Retirez l'eau résiduelle (reportez-vous à la section« Vidanger le lavelinge en urgence » de la page 33).

Si vous retirez le filtre sans vidanger le lave-linge, de l'eau risque de s'écouler de celui-ci. 3.

Dévissez le capuchon du filtre à impuretés (A) en le tournant vers la gauche.

Retirez toute impureté et autre corps étranger pris dans le filtre et nettoyez ce dernier. Assurez-vous que l'hélice de la pompe de vidange située derrière le filtre n'est pas bloquée.

Remettez en place le bouchon du filtre à impuretés.

Fermez le capot du filtre.

Veillez à replacer le filtre à impuretés après l'avoir nettoyé. Sans filtre à impuretés, votre lave-linge peut connaître un dysfonctionnement ou une fuite d'eau risque de se produire. Serrez fermement le filtre à impuretés après l'avoir nettoyé. Le nonrespect de cette consigne peut entraîner un dysfonctionnement ou une fuite d'eau.

Essuyez les surfaces extérieures du lave-linge, y compris le panneau de commande, à l'aide d'un chiffon doux et d'un produit d'entretien ménager non abrasif.

Utilisez un chiffon doux pour sécher les surfaces. ATTENTION : Ne versez pas d'eau sur le lave-linge.

F400E(Bubble)_DC68-03251M-11_FR.indd 34

Nettoyer le tiroir à lessive et le logement du tiroir Appuyez sur la manette d'ouverture (A) située à l'intérieur du tiroir à lessive et retirez ce dernier.

Retirez la manette d'ouverture (A) et le compartiment à lessive liquide (en option) du tiroir à lessive.

Lavez tous les éléments à l'eau claire.

Nettoyez le logement du tiroir à lessive à l'aide d'une vieille brosse à dents.

Replacez le bac à adoucissant et le compartiment de lessive liquide (en option) dans le tiroir à lessive en appuyant fermement dessus.

Remettez le tiroir à lessive en place.

Pour enlever tout résidu de lessive, lancez un cycle de rinçage sans mettre de linge dans le tambour.

Nettoyer le filtre à maille Vous devez nettoyer le filtre à maille au moins une fois par an ou lorsque le message d'erreur « 4E » s'affiche. 1.

Coupez l'alimentation en eau du lave-linge.

Déconnectez le raccord en L correspondant au tuyau d’arrivée d’eau de l’arrivée d’eau à l’arrière de la machine en tournant (A). Pour éviter les projections d'eau dues à l'air sous pression contenu dans le tuyau d'arrivée d'eau, recouvrez le raccordement du tuyau d'un linge.

Retirez délicatement les filtres à maille des arrivées d'eau à l'aide d'une paire de pinces et rincez-les sous l'eau jusqu'à ce qu'ils soient propres.

Réinsérez les filtres à maille.

Réinstallez le raccord en L dans le lave-linge.

Assurez-vous que les raccords sont étanches et ouvrez le robinet.

F400E(Bubble)_DC68-03251M-11_FR.indd 35

Maintenir votre lave-linge sous tension Réparer un lave-linge qui a gelé Si la température descend en dessous de 0 °C et que votre lave-linge est gelé : 1.

Débranchez le lave-linge de la prise électrique.

Dépannage

Contrôles Si vous rencontrez un problème avec votre lave-linge, consultez tout d'abord le tableau suivant et essayez les suggestions proposées.

En cas de dysfonctionnement de votre lave-linge, un code peut apparaître sur l'afficheur. Si tel est le cas, consultez le tableau ci-dessous et essayez la solution proposée avant de contacter le service clientèle de Samsung.

Tableau des cycles Tableau des cycles ( au choix) Charge maxi. (kg)

Vitesse d'essorage maxi. (tr/min)

Coton Synthétiques 15’ Express Bébé coton Quotidien Taches difficil Programme Eco -

Un prélavage allonge la durée du cycle d'environ 20 minutes.

La durée d’un cycle a été mesurée selon les conditions spécifiées par la norme IEC60456/EN60456.

Exécutez le mode de calibrage après l'installation (reportez-vous à la section « ÉTAPE 6 - Lancer un calibrage » de la page 20). Quotidien : un cycle court pour instituts d'expérimentation.

Ce lave-linge étant équipé de la fonction de mémorisation des derniers réglages, pour supprimer la mémorisation du dernier réglage et utiliser les paramètres de démarrage d'origine, vous devez supprimer le dernier réglage utilisé sur le panneau de commande. (Pour plus d'informations concernant la suppression du dernier réglage utilisé, reportez-vous aux descriptions concernant « Fonction de mémorisation des derniers réglages » en page 21.)

La durée des cycles en foyer individuel peut différer des valeurs données dans le tableau en fonction des variations de pression et de température de l'arrivée d'eau, de la charge et du type de linge.

Lorsque la fonction de lavage Intensif est sélectionnée, la durée de chaque cycle augmente.

F400E(Bubble)_DC68-03251M-11_FR.indd 42

Annexe Les symboles suivants offrent des conseils sur l'entretien des vêtements. Les symboles textile sont au nombre de quatre ; ils sont généralement énumérés dans l'ordre suivant : lavage, blanchiment, séchage et repassage (et, au besoin, nettoyage à sec). L'utilisation de ces symboles garantit la cohérence des informations entre les fabricants de vêtements (articles domestiques ou importés). Observez les consignes associées à chaque symbole textile pour optimiser la durée de vie de votre linge et limiter les problèmes de lavage. Matériau résistant

Repassage à 100 ˚C maximum

Température de lavage maximale : 95 ˚C

Nettoyage avec tous les dissolvants habituels

Température de lavage maximale : 60 ˚C

Nettoyage au percloréthylène, dissolvants fluorés ou essences minérales

Température de lavage maximale : 40 ˚C

Nettoyage uniquement par essences minérales

Température de lavage maximale : 30 ˚C

Nettoyage à sec uniquement

Séchage en machine possible, température modérée

Repassage à 200 ˚C maximum

Séchage en machine, température basse

Repassage à 150 ˚C maximum

Séchage en machine interdit

Protection de l’environnement •

Cet appareil a été fabriqué à partir de matériaux recyclables. Si vous décidez de le jeter, veuillez respecter les normes locales en matière d’évacuation des déchets. Coupez le cordon d'alimentation de façon à ce que l'appareil ne puisse pas être raccordé à une source électrique. Enlevez le hublot pour que des animaux et des jeunes enfants ne se retrouvent pas piégés à l'intérieur de l'appareil. Ne dépassez pas les quantités de lessive préconisées par le fabricant de la lessive. N'utilisez de produits détachant et blanchissant avant le cycle de lavage qu'en cas d'absolue nécessité. Économisez de l'eau et de l'électricité en ne faisant tourner que des charges pleines (la charge exacte dépend du cycle sélectionné).

F400E(Bubble)_DC68-03251M-11_FR.indd 43

Problème

De l’eau fuit du lave-linge. • • • Présence d'odeurs.

Pas de mousse visible (modèles pourvus de la technologie EcoBubble uniquement)

Assurez-vous que le hublot est correctement fermé. Vérifiez que tous les raccordements des tuyaux sont bien serrés. Assurez-vous que l'extrémité du tuyau de vidange est bien insérée et fixée au système de vidange. Évitez toute surcharge. Utilisez une lessive de bonne qualité pour empêcher la surproduction de mousse. De la mousse trop importante s'accumule dans les renfoncements et peut entraîner de mauvaises odeurs. Exécutez des programmes de lavage pour stériliser de manière périodique. Nettoyez le joint du hublot (diaphragme). Séchez l'intérieur du lave-linge lorsqu'un programme est terminé. Une surcharge peut masquer les bulles. Plusieurs vêtements contaminés peuvent empêcher la génération des bulles.

F400E(Bubble)_DC68-03251M-11_FR.indd 40

Code d'erreur

Assurez-vous que le hublot est correctement fermé. Assurez-vous que les vêtements ne sont pas pris dans la porte.

Assurez-vous que le ou les robinets d'arrivée d'eau sont ouverts. Vérifiez la pression de l'eau. Nettoyez les filtres à maille des arrivées d'eau. Assurez-vous que le tuyau d'arrivée d'eau n'est pas entortillé ou bouché.

Nettoyez le filtre à impuretés. Assurez-vous que le tuyau de vidange est correctement installé.

La charge de linge n'est pas équilibrée. Rééquilibrez la charge. Si vous souhaitez laver un seul vêtement, par exemple un peignoir de bain ou un jean, il se peut que le résultat final de l'essorage ne soit pas satisfaisant et que le message d'erreur « UE » apparaisse à l'écran.

Appelez le service clientèle.

Si un code non répertorié dans ce tableau s'affiche ou si la solution suggérée ne résout pas le problème, contactez le service clientèle de Samsung ou votre revendeur Samsung.

F400E(Bubble)_DC68-03251M-11_FR.indd 41

Annexe

Tableau des symboles textiles

Fiche technique des lave-linge domestiques La conception et les caractéristiques sont susceptibles d'être modifiées sans préavis en vue d'y apporter des améliorations. Selon la réglementation (UE) n° 1061/2010 " * " Chaque astérisque représente un chiffre (de 0 à 9) ou une lettre (de A à Z) qui varie d’un modèle à l’autre. Samsung WF8*F5E*Q2* WF8*F5E*QM* WF8*F5E*W2* WF8*F5E*WM*

WF8*F5E*Q4* WF8*F5E*QH* WF8*F5E*W4* WF8*F5E*WH*

Classe énergétique A+++ (économe) à D (peu économe)

Consommation électrique Consommation d'énergie annuelle (AE_C)1)

Consommation d'énergie (E_t.60) coton 60 °C en charge pleine

Consommation d'énergie (E_t.60.1/2) coton 60 °C en demi-charge

Consommation d'énergie (E_t.40.1/2) coton 40 °C en demi-charge

Consommation en mode Éteint (P_o)

Consommation en mode Veille (P_I)

Consommation d'eau annuelle (AW_c)2)

Classe d'efficacité d'essorage 3) A (Efficace) à G (Peu efficace)

Vitesse d'essorage maximale

Taux d'humidité résiduelle

Programmes auxquels les informations sur l'étiquette et la fiche technique renvoient

Coton 60 °C et 40 °C + Intensif 4)

Durée d'un programme standard Coton à 60 °C, en charge pleine

Coton à 60 °C, en demi-charge

Coton à 40 °C, en demi-charge

Raccordement électrique Puissance

50 Samsung Electronics Co., Ltd.

F400E(Bubble)_DC68-03251M-11_FR.indd 44

La conception et les caractéristiques sont susceptibles d'être modifiées sans préavis en vue d'y apporter des améliorations. Selon la réglementation (UE) n° 1061/2010

Samsung WF7*F5E*Q2* WF7*F5E*QM* WF7*F5E*W2* WF7*F5E*WM*

WF7*F5E*Q4* WF7*F5E*QH* WF7*F5E*W4* WF7*F5E*WH*

Classe énergétique A+++ (économe) à D (peu économe)

Consommation électrique Consommation d'énergie annuelle (AE_C)1)

Consommation d'énergie (E_t.60) coton 60 °C en charge pleine

Consommation d'énergie (E_t.60.1/2) coton 60 °C en demi-charge

Consommation d'énergie (E_t.40.1/2) coton 40 °C en demi-charge
